OPEL CORSA 2015.75 Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie179

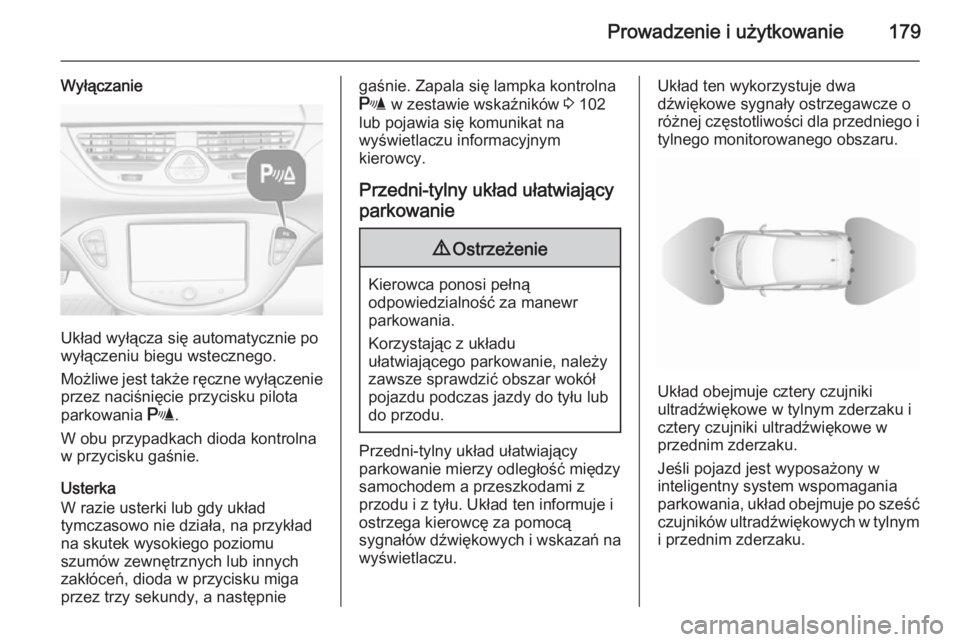

Wyłączanie
Układ wyłącza się automatycznie po
wyłączeniu biegu wstecznego.
Możliwe jest także ręczne wyłączenie
przez naciśnięcie przycisku pilota
parkowania r.
W obu przypadkach dioda kontrolna
w przycisku gaśnie.
Usterka
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych zakłóceń, dioda w przycisku migaprzez trzy sekundy, a następnie
gaśnie. Zapala się lampka kontrolna
r w zestawie wskaźników 3 102
lub pojawia się komunikat na
wyświetlaczu informacyjnym
kierowcy.
Przedni-tylny układ ułatwiający parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Przedni-tylny układ ułatwiający parkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ ten informuje i
ostrzega kierowcę za pomocą
sygnałów dźwiękowych i wskazań na wyświetlaczu.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i
tylnego monitorowanego obszaru.
Układ obejmuje cztery czujniki
ultradźwiękowe w tylnym zderzaku i
cztery czujniki ultradźwiękowe w
przednim zderzaku.
Jeśli pojazd jest wyposażony w
inteligentny system wspomagania
parkowania, układ obejmuje po sześć czujników ultradźwiękowych w tylnym
i przednim zderzaku.

180Prowadzenie i użytkowanie

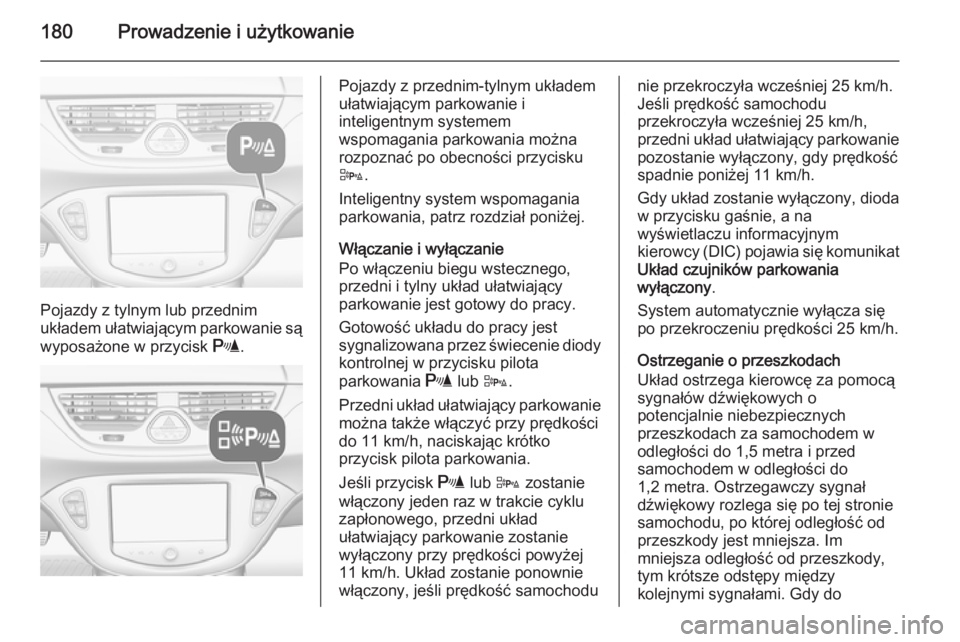

Pojazdy z tylnym lub przednim
układem ułatwiającym parkowanie są
wyposażone w przycisk r.
Pojazdy z przednim-tylnym układem
ułatwiającym parkowanie i
inteligentnym systemem
wspomagania parkowania można
rozpoznać po obecności przycisku
D .
Inteligentny system wspomagania
parkowania, patrz rozdział poniżej.
Włączanie i wyłączanie
Po włączeniu biegu wstecznego,
przedni i tylny układ ułatwiający
parkowanie jest gotowy do pracy.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r lub D.
Przedni układ ułatwiający parkowanie
można także włączyć przy prędkości
do 11 km/h, naciskając krótko
przycisk pilota parkowania.
Jeśli przycisk r lub D zostanie
włączony jeden raz w trakcie cyklu
zapłonowego, przedni układ
ułatwiający parkowanie zostanie
wyłączony przy prędkości powyżej
11 km/h. Układ zostanie ponownie włączony, jeśli prędkość samochodunie przekroczyła wcześniej 25 km/h.
Jeśli prędkość samochodu
przekroczyła wcześniej 25 km/h,
przedni układ ułatwiający parkowanie pozostanie wyłączony, gdy prędkość
spadnie poniżej 11 km/h.
Gdy układ zostanie wyłączony, dioda
w przycisku gaśnie, a na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się komunikat
Układ czujników parkowania
wyłączony .
System automatycznie wyłącza się
po przekroczeniu prędkości 25 km/h.
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę za pomocą
sygnałów dźwiękowych o
potencjalnie niebezpiecznych
przeszkodach za samochodem w
odległości do 1,5 metra i przed
samochodem w odległości do
1,2 metra. Ostrzegawczy sygnał
dźwiękowy rozlega się po tej stronie
samochodu, po której odległość od
przeszkody jest mniejsza. Im
mniejsza odległość od przeszkody,
tym krótsze odstępy między
kolejnymi sygnałami. Gdy do

Prowadzenie i użytkowanie181

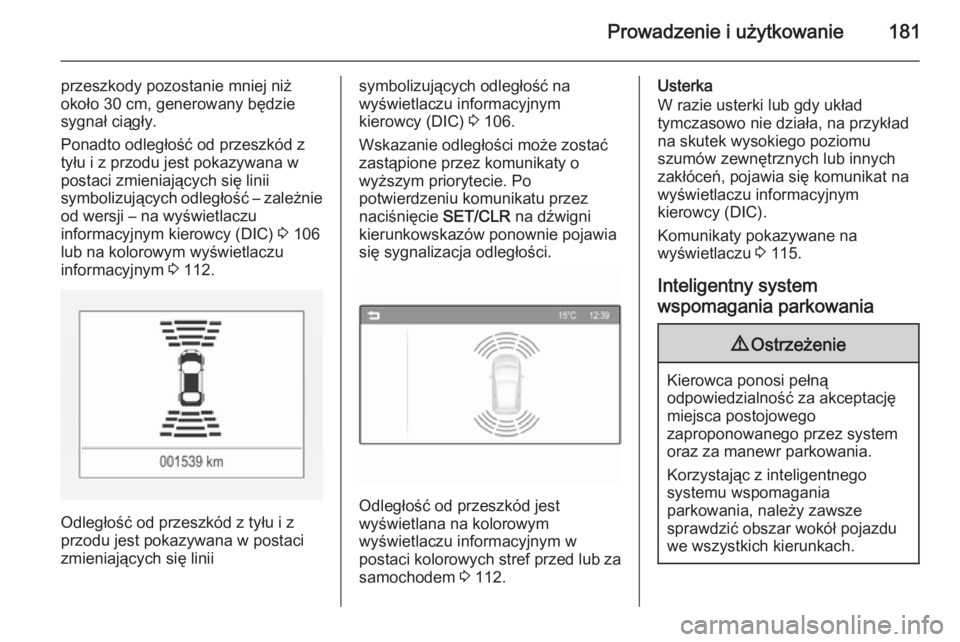

przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkód z
tyłu i z przodu jest pokazywana w
postaci zmieniających się linii
symbolizujących odległość – zależnie od wersji – na wyświetlaczu
informacyjnym kierowcy (DIC) 3 106
lub na kolorowym wyświetlaczu informacyjnym 3 112.
Odległość od przeszkód z tyłu i z
przodu jest pokazywana w postaci
zmieniających się linii
symbolizujących odległość na
wyświetlaczu informacyjnym
kierowcy (DIC) 3 106.
Wskazanie odległości może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po
potwierdzeniu komunikatu przez
naciśnięcie SET/CLR na dźwigni
kierunkowskazów ponownie pojawia się sygnalizacja odległości.
Odległość od przeszkód jest
wyświetlana na kolorowym
wyświetlaczu informacyjnym w
postaci kolorowych stref przed lub za samochodem 3 112.
Usterka
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych
zakłóceń, pojawia się komunikat na
wyświetlaczu informacyjnym
kierowcy (DIC).
Komunikaty pokazywane na wyświetlaczu 3 115.
Inteligentny system
wspomagania parkowania9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.

182Prowadzenie i użytkowanie

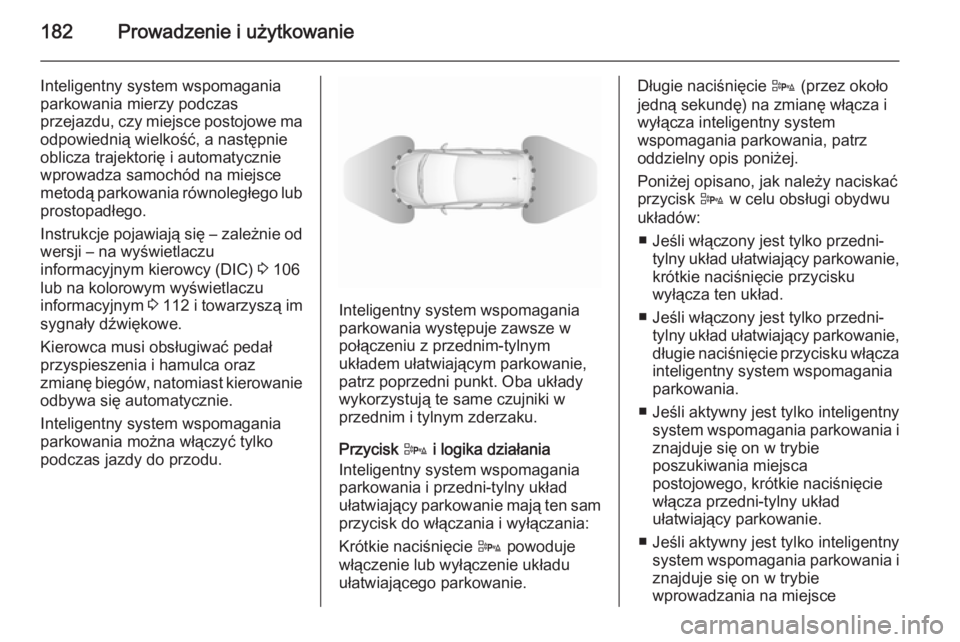

Inteligentny system wspomagania
parkowania mierzy podczas
przejazdu, czy miejsce postojowe ma odpowiednią wielkość, a następnie
oblicza trajektorię i automatycznie
wprowadza samochód na miejsce
metodą parkowania równoległego lub
prostopadłego.
Instrukcje pojawiają się – zależnie od wersji – na wyświetlaczu
informacyjnym kierowcy (DIC) 3 106
lub na kolorowym wyświetlaczu informacyjnym 3 112 i towarzyszą im
sygnały dźwiękowe.
Kierowca musi obsługiwać pedał
przyspieszenia i hamulca oraz
zmianę biegów, natomiast kierowanie odbywa się automatycznie.
Inteligentny system wspomagania
parkowania można włączyć tylko
podczas jazdy do przodu.
Inteligentny system wspomagania
parkowania występuje zawsze w
połączeniu z przednim-tylnym
układem ułatwiającym parkowanie,
patrz poprzedni punkt. Oba układy
wykorzystują te same czujniki w
przednim i tylnym zderzaku.
Przycisk D i logika działania
Inteligentny system wspomagania
parkowania i przedni-tylny układ
ułatwiający parkowanie mają ten sam
przycisk do włączania i wyłączania:
Krótkie naciśnięcie D powoduje
włączenie lub wyłączenie układu
ułatwiającego parkowanie.
Długie naciśnięcie D (przez około
jedną sekundę) na zmianę włącza i
wyłącza inteligentny system
wspomagania parkowania, patrz
oddzielny opis poniżej.
Poniżej opisano, jak należy naciskać
przycisk D w celu obsługi obydwu
układów:
■ Jeśli włączony jest tylko przedni- tylny układ ułatwiający parkowanie,krótkie naciśnięcie przycisku
wyłącza ten układ.
■ Jeśli włączony jest tylko przedni- tylny układ ułatwiający parkowanie,
długie naciśnięcie przycisku włącza inteligentny system wspomagania
parkowania.
■ Jeśli aktywny jest tylko inteligentny system wspomagania parkowania i
znajduje się on w trybie
poszukiwania miejsca
postojowego, krótkie naciśnięcie
włącza przedni-tylny układ
ułatwiający parkowanie.
■ Jeśli aktywny jest tylko inteligentny system wspomagania parkowania iznajduje się on w trybie
wprowadzania na miejsce

Prowadzenie i użytkowanie183

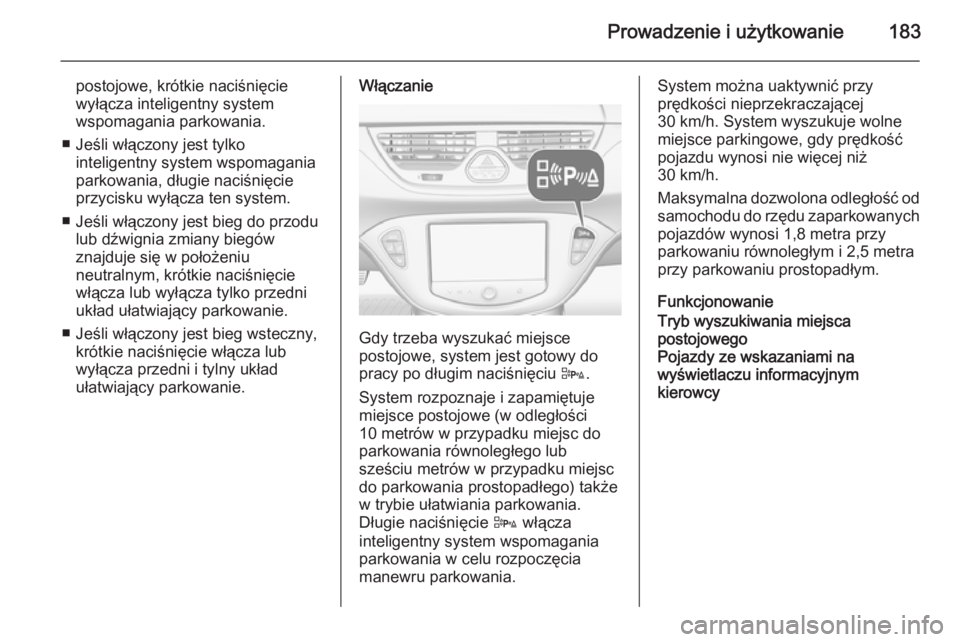

postojowe, krótkie naciśnięcie
wyłącza inteligentny system
wspomagania parkowania.
■ Jeśli włączony jest tylko inteligentny system wspomagania
parkowania, długie naciśnięcie
przycisku wyłącza ten system.
■ Jeśli włączony jest bieg do przodu lub dźwignia zmiany biegów
znajduje się w położeniu
neutralnym, krótkie naciśnięcie
włącza lub wyłącza tylko przedni
układ ułatwiający parkowanie.
■ Jeśli włączony jest bieg wsteczny, krótkie naciśnięcie włącza lub
wyłącza przedni i tylny układ
ułatwiający parkowanie.Włączanie
Gdy trzeba wyszukać miejsce
postojowe, system jest gotowy do
pracy po długim naciśnięciu D.
System rozpoznaje i zapamiętuje
miejsce postojowe (w odległości
10 metrów w przypadku miejsc do
parkowania równoległego lub
sześciu metrów w przypadku miejsc
do parkowania prostopadłego) także
w trybie ułatwiania parkowania.
Długie naciśnięcie D włącza
inteligentny system wspomagania
parkowania w celu rozpoczęcia
manewru parkowania.
System można uaktywnić przy
prędkości nieprzekraczającej
30 km/h. System wyszukuje wolne
miejsce parkingowe, gdy prędkość
pojazdu wynosi nie więcej niż
30 km/h.
Maksymalna dozwolona odległość od
samochodu do rzędu zaparkowanych pojazdów wynosi 1,8 metra przy
parkowaniu równoległym i 2,5 metra
przy parkowaniu prostopadłym.
FunkcjonowanieTryb wyszukiwania miejsca
postojowego
Pojazdy ze wskazaniami na
wyświetlaczu informacyjnym
kierowcy

184Prowadzenie i użytkowanie

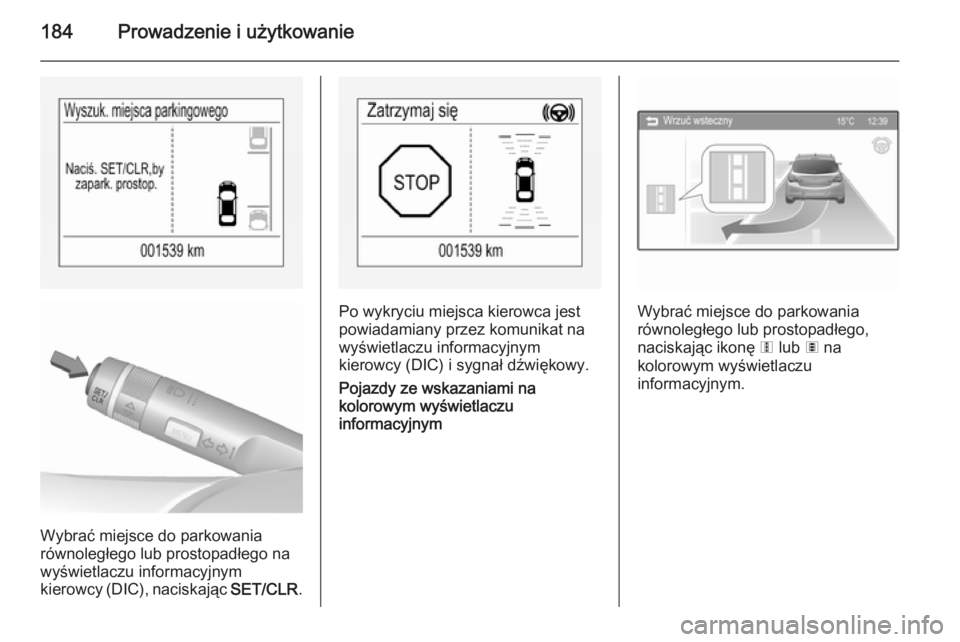

Wybrać miejsce do parkowania
równoległego lub prostopadłego na
wyświetlaczu informacyjnym
kierowcy (DIC), naciskając SET/CLR.
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
wyświetlaczu informacyjnym
kierowcy (DIC) i sygnał dźwiękowy.
Pojazdy ze wskazaniami na
kolorowym wyświetlaczu
informacyjnymWybrać miejsce do parkowania
równoległego lub prostopadłego,
naciskając ikonę 6 lub 7 na
kolorowym wyświetlaczu
informacyjnym.

Prowadzenie i użytkowanie185

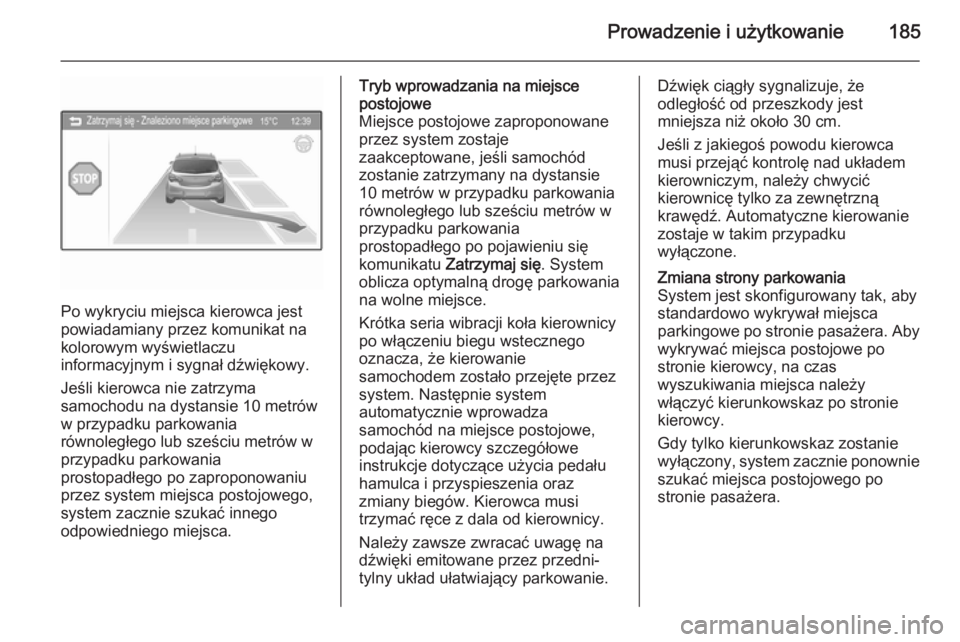

Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
kolorowym wyświetlaczu
informacyjnym i sygnał dźwiękowy.
Jeśli kierowca nie zatrzyma
samochodu na dystansie 10 metrów
w przypadku parkowania
równoległego lub sześciu metrów w
przypadku parkowania
prostopadłego po zaproponowaniu
przez system miejsca postojowego,
system zacznie szukać innego
odpowiedniego miejsca.
Tryb wprowadzania na miejsce
postojowe
Miejsce postojowe zaproponowane
przez system zostaje
zaakceptowane, jeśli samochód
zostanie zatrzymany na dystansie
10 metrów w przypadku parkowania
równoległego lub sześciu metrów w
przypadku parkowania
prostopadłego po pojawieniu się
komunikatu Zatrzymaj się . System
oblicza optymalną drogę parkowania
na wolne miejsce.
Krótka seria wibracji koła kierownicy
po włączeniu biegu wstecznego
oznacza, że kierowanie
samochodem zostało przejęte przez
system. Następnie system
automatycznie wprowadza
samochód na miejsce postojowe,
podając kierowcy szczegółowe
instrukcje dotyczące użycia pedału
hamulca i przyspieszenia oraz
zmiany biegów. Kierowca musi
trzymać ręce z dala od kierownicy.
Należy zawsze zwracać uwagę na
dźwięki emitowane przez przedni-
tylny układ ułatwiający parkowanie.Dźwięk ciągły sygnalizuje, że
odległość od przeszkody jest
mniejsza niż około 30 cm.
Jeśli z jakiegoś powodu kierowca
musi przejąć kontrolę nad układem
kierowniczym, należy chwycić
kierownicę tylko za zewnętrzną
krawędź. Automatyczne kierowanie zostaje w takim przypadku
wyłączone.Zmiana strony parkowania
System jest skonfigurowany tak, aby
standardowo wykrywał miejsca
parkingowe po stronie pasażera. Aby
wykrywać miejsca postojowe po
stronie kierowcy, na czas
wyszukiwania miejsca należy
włączyć kierunkowskaz po stronie
kierowcy.
Gdy tylko kierunkowskaz zostanie
wyłączony, system zacznie ponownie
szukać miejsca postojowego po
stronie pasażera.

186Prowadzenie i użytkowanie

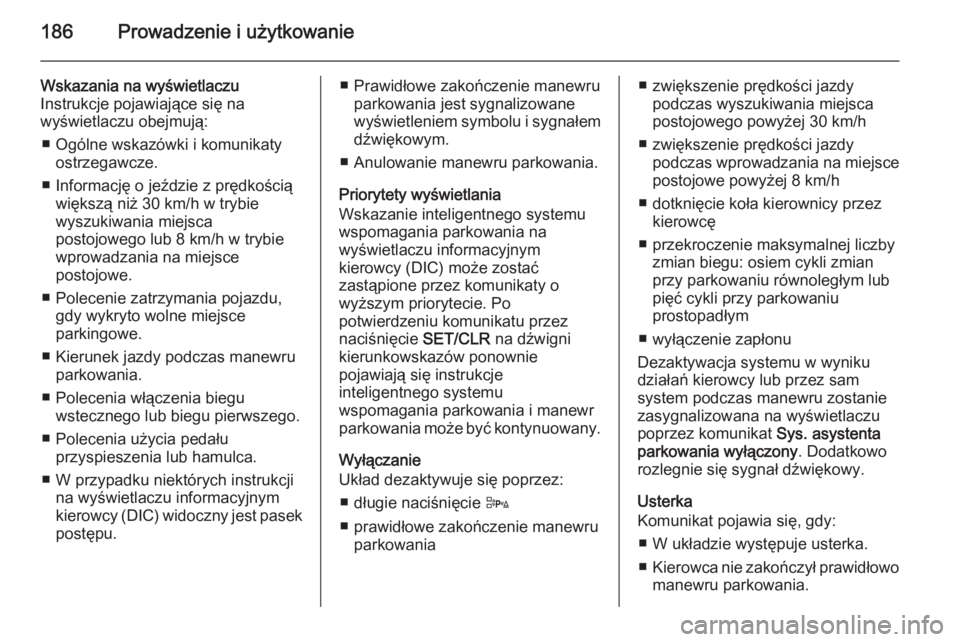

Wskazania na wyświetlaczu
Instrukcje pojawiające się na
wyświetlaczu obejmują:
■ Ogólne wskazówki i komunikaty ostrzegawcze.
■ Informację o jeździe z prędkością większą niż 30 km/h w trybie
wyszukiwania miejsca
postojowego lub 8 km/h w trybie
wprowadzania na miejsce
postojowe.
■ Polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe.
■ Kierunek jazdy podczas manewru parkowania.
■ Polecenia włączenia biegu wstecznego lub biegu pierwszego.
■ Polecenia użycia pedału przyspieszenia lub hamulca.
■ W przypadku niektórych instrukcji na wyświetlaczu informacyjnym
kierowcy (DIC) widoczny jest pasek
postępu.■ Prawidłowe zakończenie manewru parkowania jest sygnalizowane
wyświetleniem symbolu i sygnałem dźwiękowym.
■ Anulowanie manewru parkowania.
Priorytety wyświetlania
Wskazanie inteligentnego systemu
wspomagania parkowania na
wyświetlaczu informacyjnym
kierowcy (DIC) może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po
potwierdzeniu komunikatu przez
naciśnięcie SET/CLR na dźwigni
kierunkowskazów ponownie
pojawiają się instrukcje
inteligentnego systemu
wspomagania parkowania i manewr
parkowania może być kontynuowany.
Wyłączanie
Układ dezaktywuje się poprzez:
■ długie naciśnięcie D
■ prawidłowe zakończenie manewru parkowania■ zwiększenie prędkości jazdypodczas wyszukiwania miejsca
postojowego powyżej 30 km/h
■ zwiększenie prędkości jazdy podczas wprowadzania na miejscepostojowe powyżej 8 km/h
■ dotknięcie koła kierownicy przez kierowcę
■ przekroczenie maksymalnej liczby zmian biegu: osiem cykli zmian
przy parkowaniu równoległym lub
pięć cykli przy parkowaniu
prostopadłym
■ wyłączenie zapłonu
Dezaktywacja systemu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu
poprzez komunikat Sys. asystenta
parkowania wyłączony . Dodatkowo
rozlegnie się sygnał dźwiękowy.
Usterka
Komunikat pojawia się, gdy:
■ W układzie występuje usterka.
■ Kierowca nie zakończył prawidłowo
manewru parkowania.

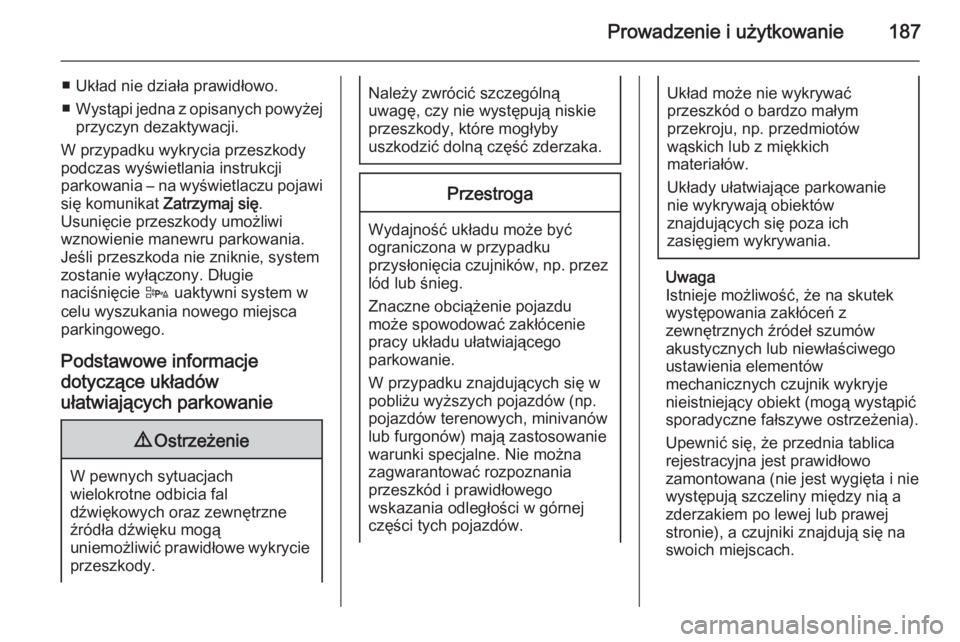

Prowadzenie i użytkowanie187
■ Układ nie działa prawidłowo.
■ Wystąpi jedna z opisanych powyżej
przyczyn dezaktywacji.
W przypadku wykrycia przeszkody
podczas wyświetlania instrukcji
parkowania – na wyświetlaczu pojawi się komunikat Zatrzymaj się.
Usunięcie przeszkody umożliwi
wznowienie manewru parkowania.
Jeśli przeszkoda nie zniknie, system
zostanie wyłączony. Długie
naciśnięcie D uaktywni system w
celu wyszukania nowego miejsca
parkingowego.
Podstawowe informacje
dotyczące układów ułatwiających parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Uwaga
Istnieje możliwość, że na skutek
występowania zakłóceń z
zewnętrznych źródeł szumów
akustycznych lub niewłaściwego ustawienia elementów
mechanicznych czujnik wykryje
nieistniejący obiekt (mogą wystąpić
sporadyczne fałszywe ostrzeżenia).
Upewnić się, że przednia tablica
rejestracyjna jest prawidłowo
zamontowana (nie jest wygięta i nie
występują szczeliny między nią a
zderzakiem po lewej lub prawej
stronie), a czujniki znajdują się na
swoich miejscach.

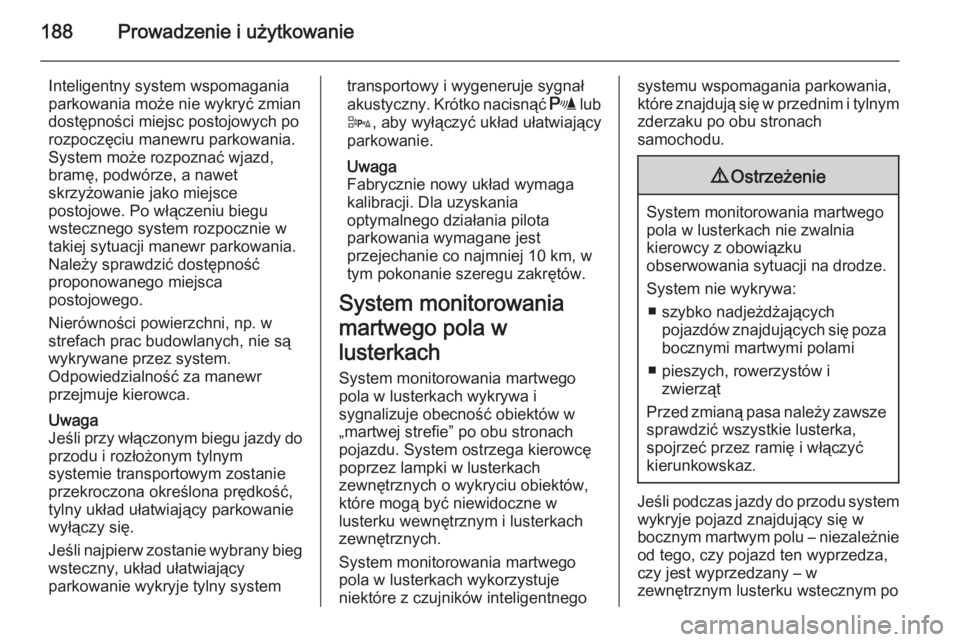

188Prowadzenie i użytkowanie
Inteligentny system wspomagania
parkowania może nie wykryć zmian
dostępności miejsc postojowych po
rozpoczęciu manewru parkowania.
System może rozpoznać wjazd, bramę, podwórze, a nawet
skrzyżowanie jako miejsce
postojowe. Po włączeniu biegu
wstecznego system rozpocznie w
takiej sytuacji manewr parkowania.
Należy sprawdzić dostępność
proponowanego miejsca
postojowego.
Nierówności powierzchni, np. w
strefach prac budowlanych, nie są
wykrywane przez system.
Odpowiedzialność za manewr
przejmuje kierowca.
Uwaga
Jeśli przy włączonym biegu jazdy do
przodu i rozłożonym tylnym
systemie transportowym zostanie
przekroczona określona prędkość,
tylny układ ułatwiający parkowanie
wyłączy się.
Jeśli najpierw zostanie wybrany bieg wsteczny, układ ułatwiający
parkowanie wykryje tylny systemtransportowy i wygeneruje sygnał
akustyczny. Krótko nacisnąć r lub
D , aby wyłączyć układ ułatwiający
parkowanie.
Uwaga
Fabrycznie nowy układ wymaga
kalibracji. Dla uzyskania
optymalnego działania pilota
parkowania wymagane jest
przejechanie co najmniej 10 km, w
tym pokonanie szeregu zakrętów.
System monitorowania
martwego pola w
lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
„martwej strefie” po obu stronach pojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
System monitorowania martwego
pola w lusterkach wykorzystuje
niektóre z czujników inteligentnegosystemu wspomagania parkowania,
które znajdują się w przednim i tylnym zderzaku po obu stronach
samochodu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
■ szybko nadjeżdżających pojazdów znajdujących się pozabocznymi martwymi polami
■ pieszych, rowerzystów i zwierząt
Przed zmianą pasa należy zawsze sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Jeśli podczas jazdy do przodu system
wykryje pojazd znajdujący się w
bocznym martwym polu – niezależnie
od tego, czy pojazd ten wyprzedza,
czy jest wyprzedzany – w
zewnętrznym lusterku wstecznym po
