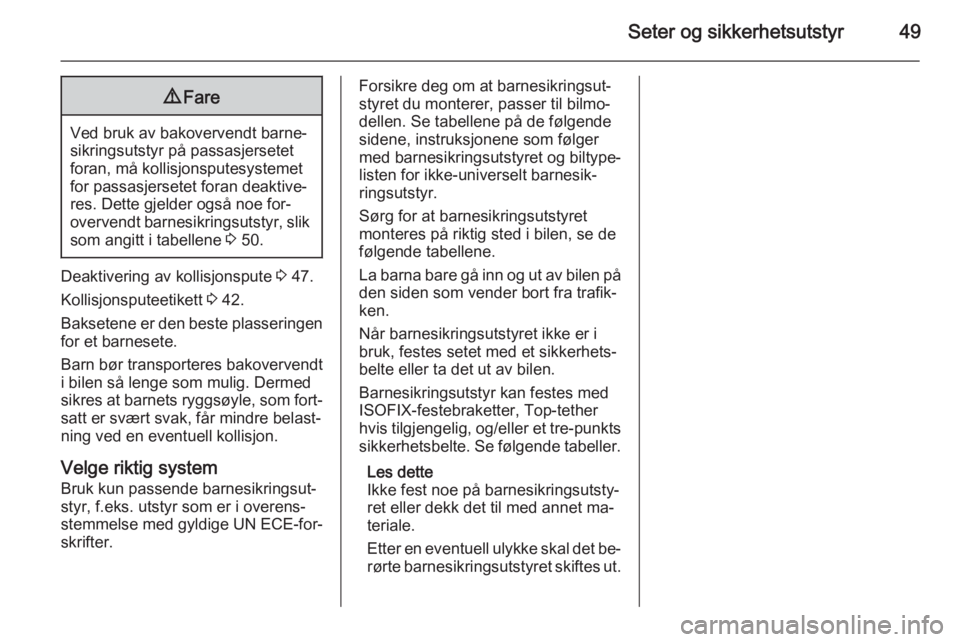

Seter og sikkerhetsutstyr499Fare
Ved bruk av bakovervendt barne‐
sikringsutstyr på passasjersetet
foran, må kollisjonsputesystemet
for passasjersetet foran deaktive‐
res. Dette gjelder også noe for‐
overvendt barnesikringsutstyr, slik som angitt i tabellene 3 50.
Deaktivering av kollisjonspute 3 47.
Kollisjonsputeetikett 3 42.
Baksetene er den beste plasseringen for et barnesete.
Barn bør transporteres bakovervendt
i bilen så lenge som mulig. Dermed
sikres at barnets ryggsøyle, som fort‐
satt er svært svak, får mindre belast‐
ning ved en eventuell kollisjon.
Velge riktig system
Bruk kun passende barnesikringsut‐
styr, f.eks. utstyr som er i overens‐
stemmelse med gyldige UN ECE-for‐
skrifter.
Forsikre deg om at barnesikringsut‐
styret du monterer, passer til bilmo‐
dellen. Se tabellene på de følgende
sidene, instruksjonene som følger
med barnesikringsutstyret og biltype‐
listen for ikke-universelt barnesik‐
ringsutstyr.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.
La barna bare gå inn og ut av bilen på den siden som vender bort fra trafik‐
ken.
Når barnesikringsutstyret ikke er i
bruk, festes setet med et sikkerhets‐
belte eller ta det ut av bilen.
Barnesikringsutstyr kan festes med
ISOFIX-festebraketter, Top-tether
hvis tilgjengelig, og/eller et tre-punkts
sikkerhetsbelte. Se følgende tabeller.
Les dette
Ikke fest noe på barnesikringsutsty‐
ret eller dekk det til med annet ma‐
teriale.
Etter en eventuell ulykke skal det be‐
rørte barnesikringsutstyret skiftes ut.

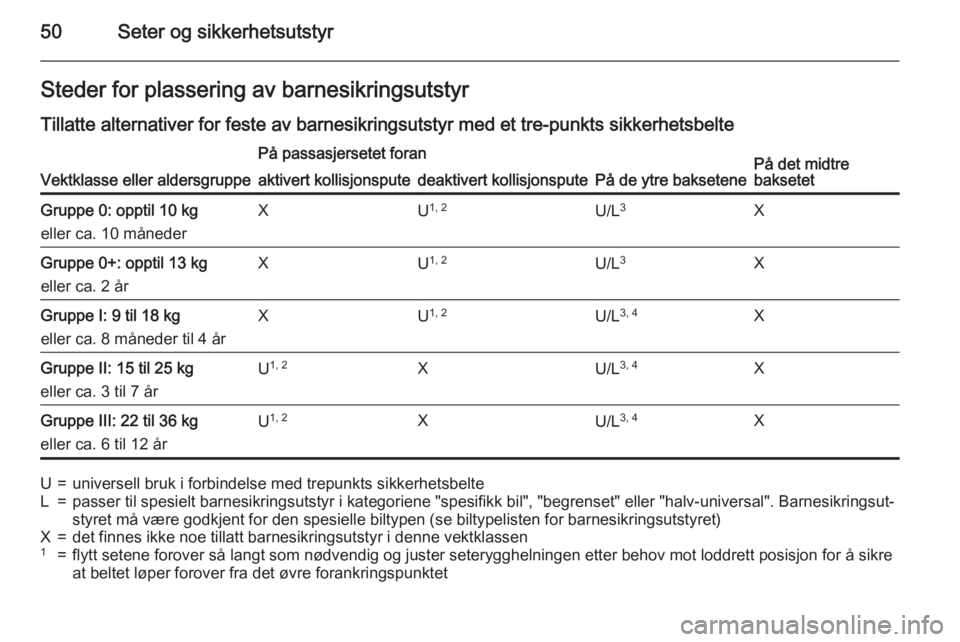

50Seter og sikkerhetsutstyrSteder for plassering av barnesikringsutstyrTillatte alternativer for feste av barnesikringsutstyr med et tre-punkts sikkerhetsbelte
Vektklasse eller aldersgruppe
På passasjersetet foran
På de ytre baksetenePå det midtre
baksetetaktivert kollisjonsputedeaktivert kollisjonsputeGruppe 0: opptil 10 kg
eller ca. 10 månederXU 1, 2U/L 3XGruppe 0+: opptil 13 kg
eller ca. 2 årXU 1, 2U/L 3XGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årXU 1, 2U/L 3, 4XGruppe II: 15 til 25 kg
eller ca. 3 til 7 årU 1, 2XU/L 3, 4XGruppe III: 22 til 36 kg
eller ca. 6 til 12 årU 1, 2XU/L 3, 4XU=universell bruk i forbindelse med trepunkts sikkerhetsbelteL=passer til spesielt barnesikringsutstyr i kategoriene "spesifikk bil", "begrenset" eller "halv-universal". Barnesikringsut‐
styret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)X=det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen1=flytt setene forover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett posisjon for å sikre
at beltet løper forover fra det øvre forankringspunktet

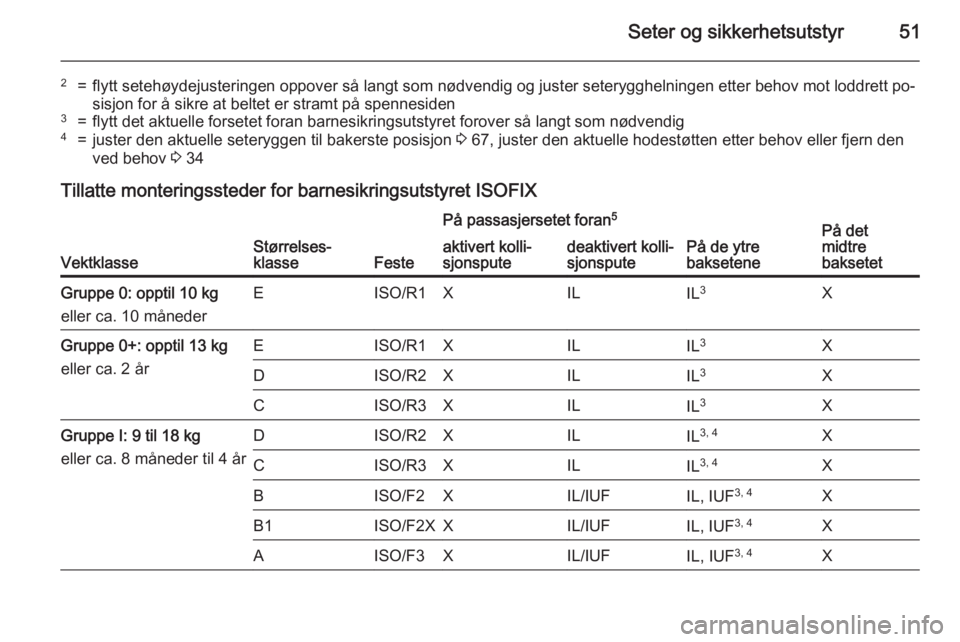

Seter og sikkerhetsutstyr51
2=flytt setehøydejusteringen oppover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett po‐
sisjon for å sikre at beltet er stramt på spennesiden3=flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4=juster den aktuelle seteryggen til bakerste posisjon 3 67, juster den aktuelle hodestøtten etter behov eller fjern den
ved behov 3 34
Tillatte monteringssteder for barnesikringsutstyret ISOFIX
VektklasseStørrelses‐
klasseFeste
På passasjersetet foran 5
På de ytre
baksetenePå det
midtre
baksetetaktivert kolli‐
sjonsputedeaktivert kolli‐
sjonsputeGruppe 0: opptil 10 kg
eller ca. 10 månederEISO/R1XILIL 3XGruppe 0+: opptil 13 kg
eller ca. 2 årEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL 3XGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årDISO/R2XILIL 3, 4XCISO/R3XILIL3, 4XBISO/F2XIL/IUFIL, IUF 3, 4XB1ISO/F2XXIL/IUFIL, IUF 3, 4XAISO/F3XIL/IUFIL, IUF3, 4X

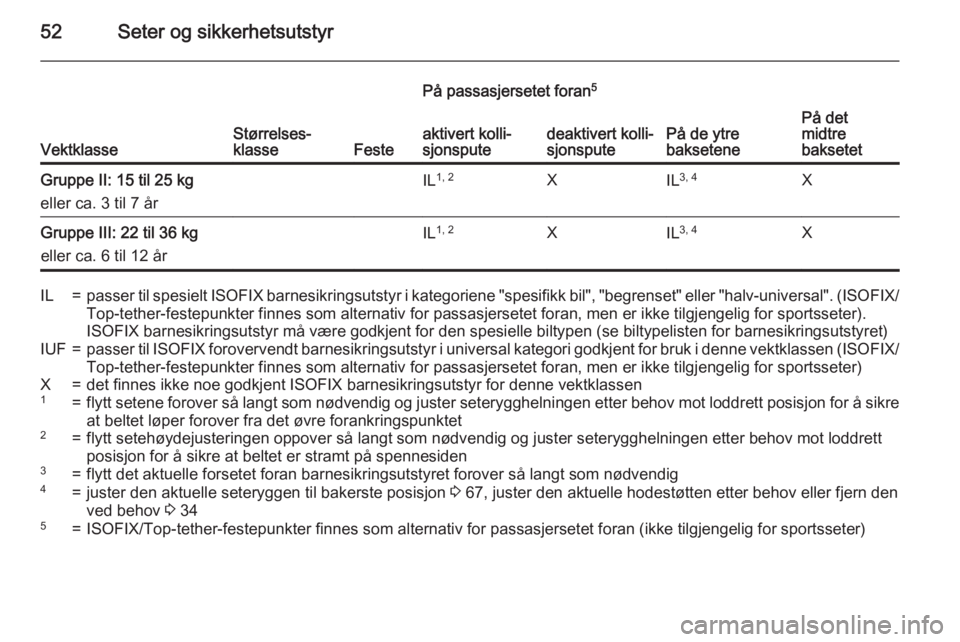

52Seter og sikkerhetsutstyr
VektklasseStørrelses‐
klasseFeste
På passasjersetet foran 5
På de ytre
baksetenePå det
midtre
baksetetaktivert kolli‐
sjonsputedeaktivert kolli‐
sjonsputeGruppe II: 15 til 25 kg
eller ca. 3 til 7 årIL 1, 2XIL3, 4XGruppe III: 22 til 36 kg
eller ca. 6 til 12 årIL 1, 2XIL3, 4XIL=passer til spesielt
ISOFIX barnesikringsutstyr i kategoriene "spesifikk bil", "begrenset" eller "halv-universal". ( ISOFIX/
Top-tether-festepunkter finnes som alternativ for passasjersetet foran, men er ikke tilgjengelig for sportsseter). ISOFIX barnesikringsutstyr må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)IUF=passer til ISOFIX forovervendt barnesikringsutstyr i universal kategori godkjent for bruk i denne vektklassen ( ISOFIX/
Top-tether-festepunkter finnes som alternativ for passasjersetet foran, men er ikke tilgjengelig for sportsseter)X=det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen1=flytt setene forover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett posisjon for å sikre
at beltet løper forover fra det øvre forankringspunktet2=flytt setehøydejusteringen oppover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett posisjon for å sikre at beltet er stramt på spennesiden3=flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4=juster den aktuelle seteryggen til bakerste posisjon 3 67, juster den aktuelle hodestøtten etter behov eller fjern den
ved behov 3 345=ISOFIX/Top-tether-festepunkter finnes som alternativ for passasjersetet foran (ikke tilgjengelig for sportsseter)

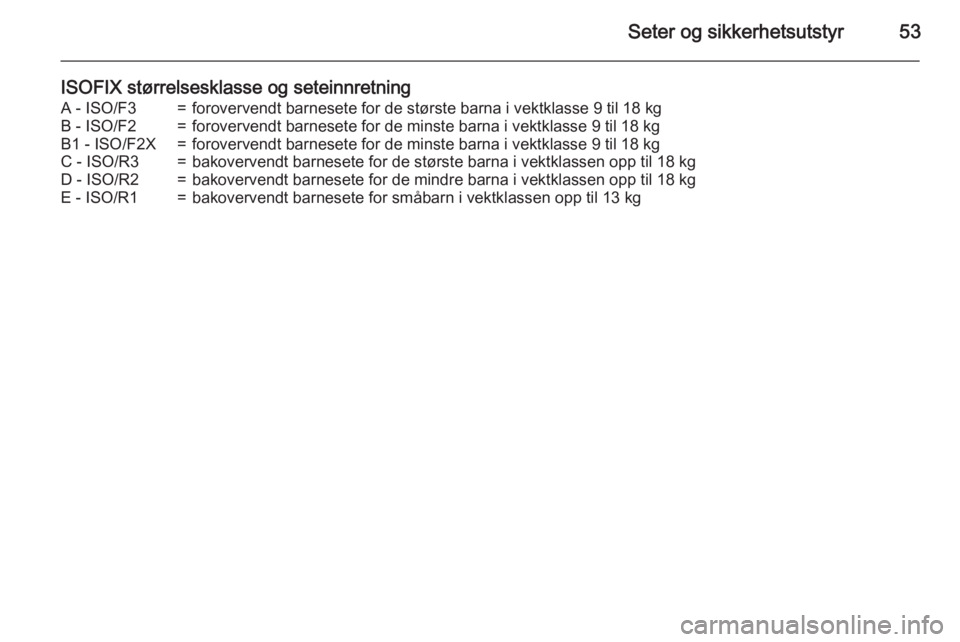

Seter og sikkerhetsutstyr53
ISOFIX størrelsesklasse og seteinnretningA - ISO/F3=forovervendt barnesete for de største barna i vektklasse 9 til 18 kgB - ISO/F2=forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgB1 - ISO/F2X=forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgC - ISO/R3=bakovervendt barnesete for de største barna i vektklassen opp til 18 kgD - ISO/R2=bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kgE - ISO/R1=bakovervendt barnesete for småbarn i vektklassen opp til 13 kg

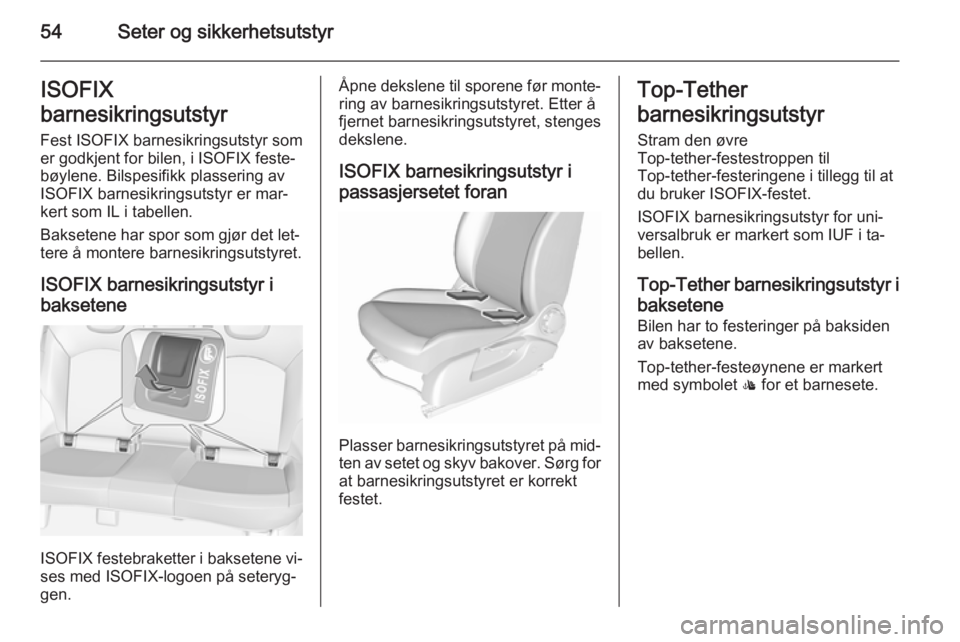

54Seter og sikkerhetsutstyrISOFIX
barnesikringsutstyr Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐ kert som IL i tabellen.
Baksetene har spor som gjør det let‐
tere å montere barnesikringsutstyret.
ISOFIX barnesikringsutstyr i
baksetene
ISOFIX festebraketter i baksetene vi‐
ses med ISOFIX-logoen på seteryg‐
gen.
Åpne dekslene til sporene før monte‐ ring av barnesikringsutstyret. Etter å
fjernet barnesikringsutstyret, stenges
dekslene.
ISOFIX barnesikringsutstyr i
passasjersetet foran
Plasser barnesikringsutstyret på mid‐ ten av setet og skyv bakover. Sørg for
at barnesikringsutstyret er korrekt
festet.
Top-Tether
barnesikringsutstyr Stram den øvre
Top-tether-festestroppen til
Top-tether-festeringene i tillegg til at
du bruker ISOFIX-festet.
ISOFIX barnesikringsutstyr for uni‐
versalbruk er markert som IUF i ta‐
bellen.
Top-Tether barnesikringsutstyr i baksetene
Bilen har to festeringer på baksiden av baksetene.
Top-tether-festeøynene er markert
med symbolet : for et barnesete.

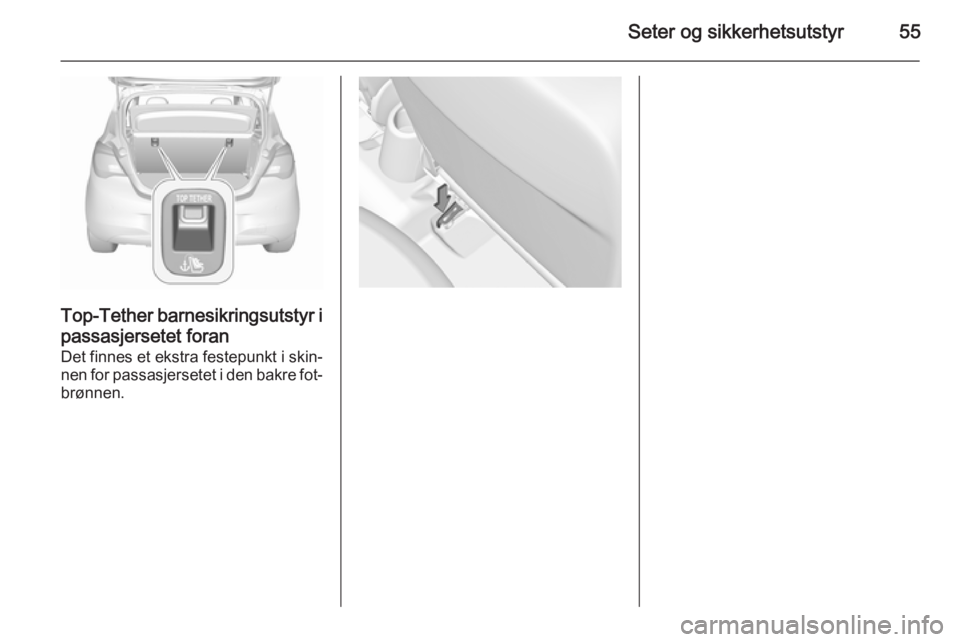

Seter og sikkerhetsutstyr55
Top-Tether barnesikringsutstyr ipassasjersetet foran
Det finnes et ekstra festepunkt i skin‐ nen for passasjersetet i den bakre fot‐
brønnen.

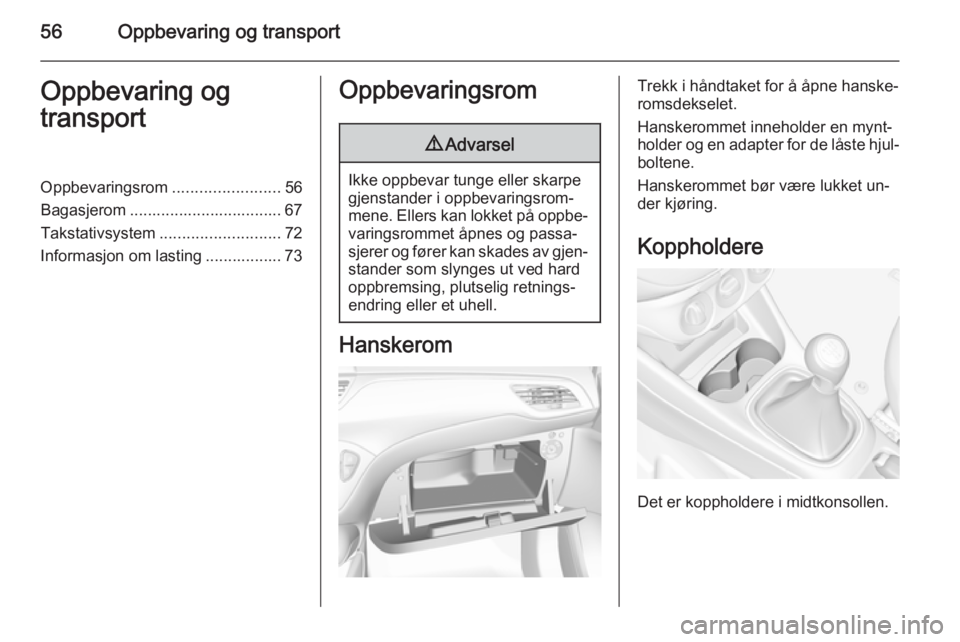

56Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................56
Bagasjerom .................................. 67
Takstativsystem ........................... 72
Informasjon om lasting ................. 73Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Trekk i håndtaket for å åpne hanske‐
romsdekselet.
Hanskerommet inneholder en mynt‐ holder og en adapter for de låste hjul‐
boltene.
Hanskerommet bør være lukket un‐
der kjøring.
Koppholdere
Det er koppholdere i midtkonsollen.

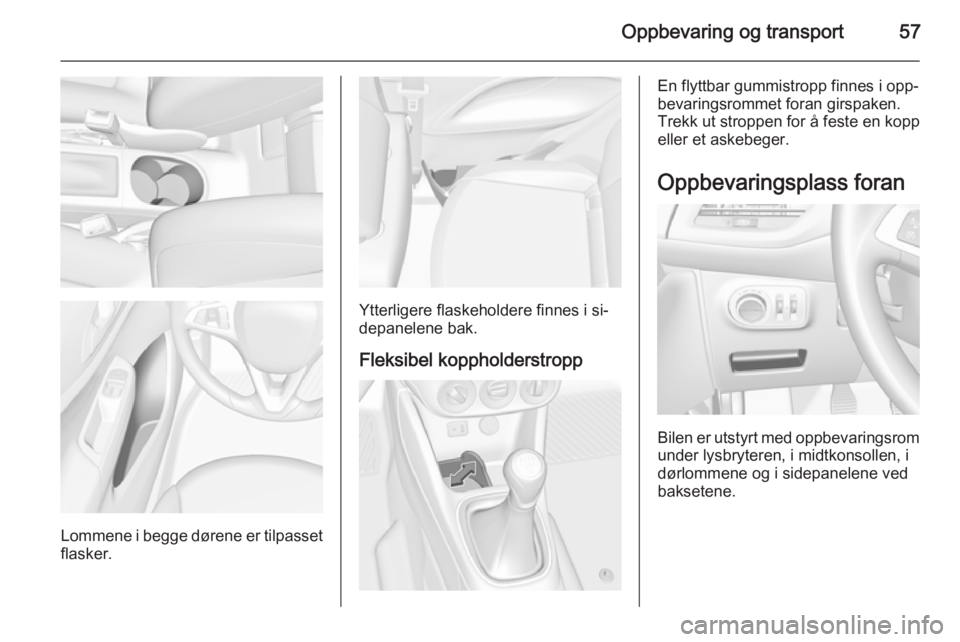

Oppbevaring og transport57
Lommene i begge dørene er tilpasset
flasker.
Ytterligere flaskeholdere finnes i si‐
depanelene bak.
Fleksibel koppholderstropp
En flyttbar gummistropp finnes i opp‐
bevaringsrommet foran girspaken.
Trekk ut stroppen for å feste en kopp eller et askebeger.
Oppbevaringsplass foran
Bilen er utstyrt med oppbevaringsrom under lysbryteren, i midtkonsollen, i
dørlommene og i sidepanelene ved
baksetene.

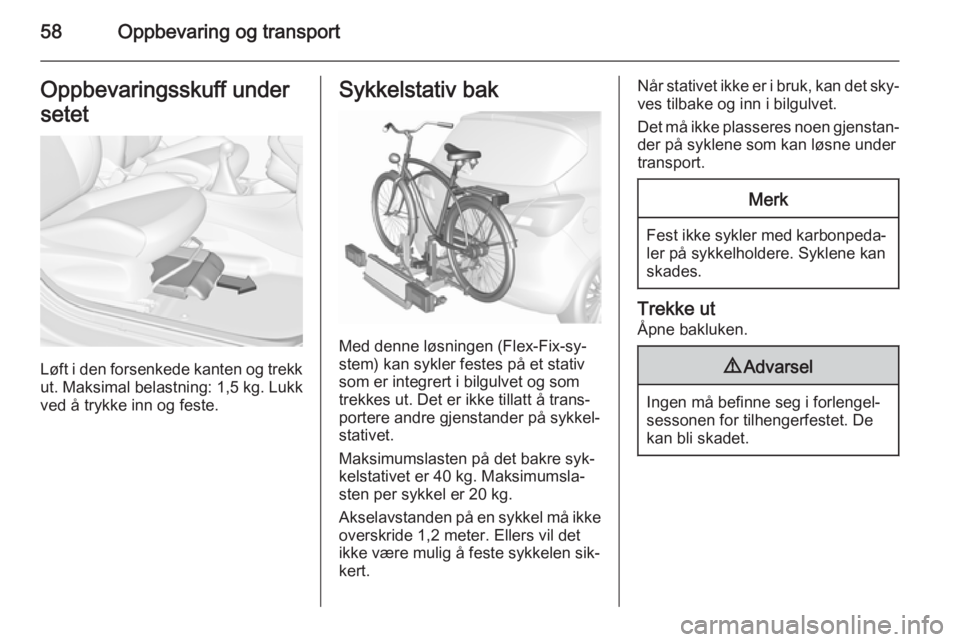

58Oppbevaring og transportOppbevaringsskuff under
setet
Løft i den forsenkede kanten og trekk ut. Maksimal belastning: 1,5 kg. Lukk
ved å trykke inn og feste.
Sykkelstativ bak
Med denne løsningen (Flex-Fix-sy‐
stem) kan sykler festes på et stativ
som er integrert i bilgulvet og som
trekkes ut. Det er ikke tillatt å trans‐
portere andre gjenstander på sykkel‐ stativet.
Maksimumslasten på det bakre syk‐
kelstativet er 40 kg. Maksimumsla‐
sten per sykkel er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,2 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når stativet ikke er i bruk, kan det sky‐
ves tilbake og inn i bilgulvet.
Det må ikke plasseres noen gjenstan‐
der på syklene som kan løsne under
transport.Merk
Fest ikke sykler med karbonpeda‐ ler på sykkelholdere. Syklene kan
skades.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i forlengel‐
sessonen for tilhengerfestet. De
kan bli skadet.
