OPEL CORSA 2015.75 Instruksjonsbok

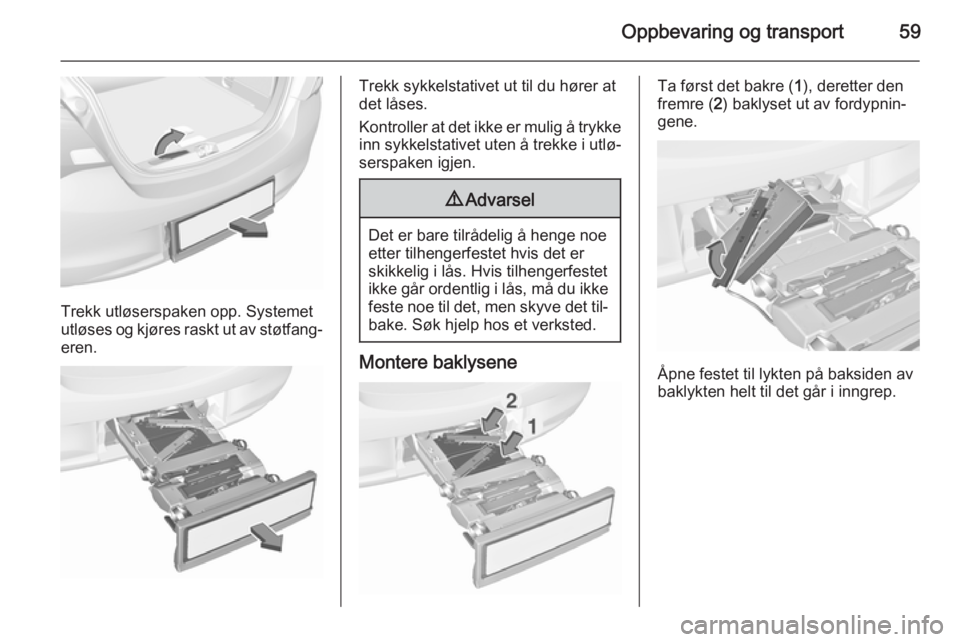

Oppbevaring og transport59
Trekk utløserspaken opp. Systemet
utløses og kjøres raskt ut av støtfang‐ eren.
Trekk sykkelstativet ut til du hører at
det låses.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
Montere baklysene
Ta først det bakre ( 1), deretter den
fremre ( 2) baklyset ut av fordypnin‐
gene.
Åpne festet til lykten på baksiden av
baklykten helt til det går i inngrep.

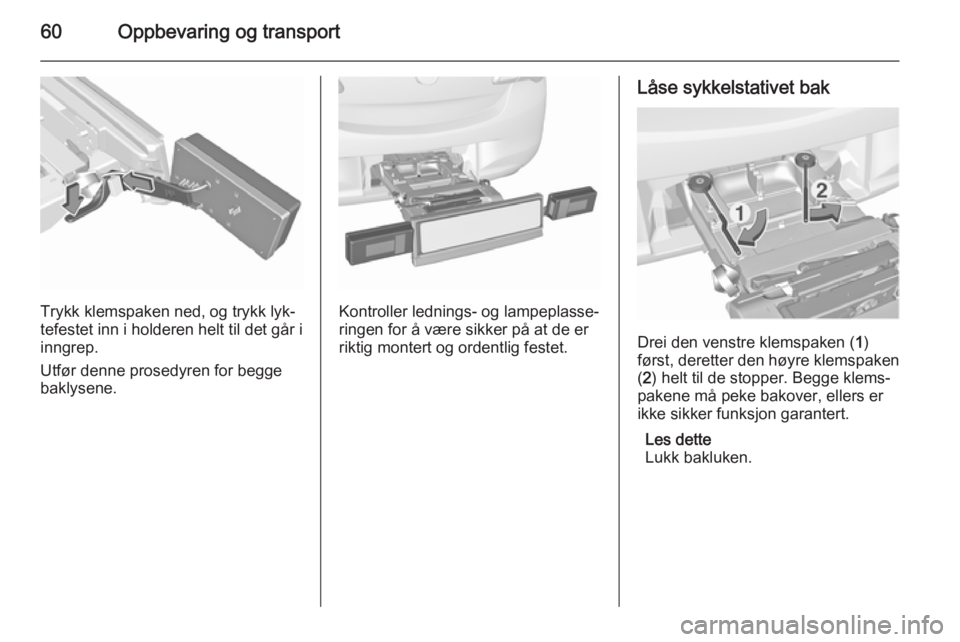

60Oppbevaring og transport
Trykk klemspaken ned, og trykk lyk‐
tefestet inn i holderen helt til det går i inngrep.
Utfør denne prosedyren for begge
baklysene.Kontroller lednings- og lampeplasse‐
ringen for å være sikker på at de er
riktig montert og ordentlig festet.
Låse sykkelstativet bak
Drei den venstre klemspaken ( 1)
først, deretter den høyre klemspaken ( 2 ) helt til de stopper. Begge klems‐
pakene må peke bakover, ellers er
ikke sikker funksjon garantert.
Les dette
Lukk bakluken.

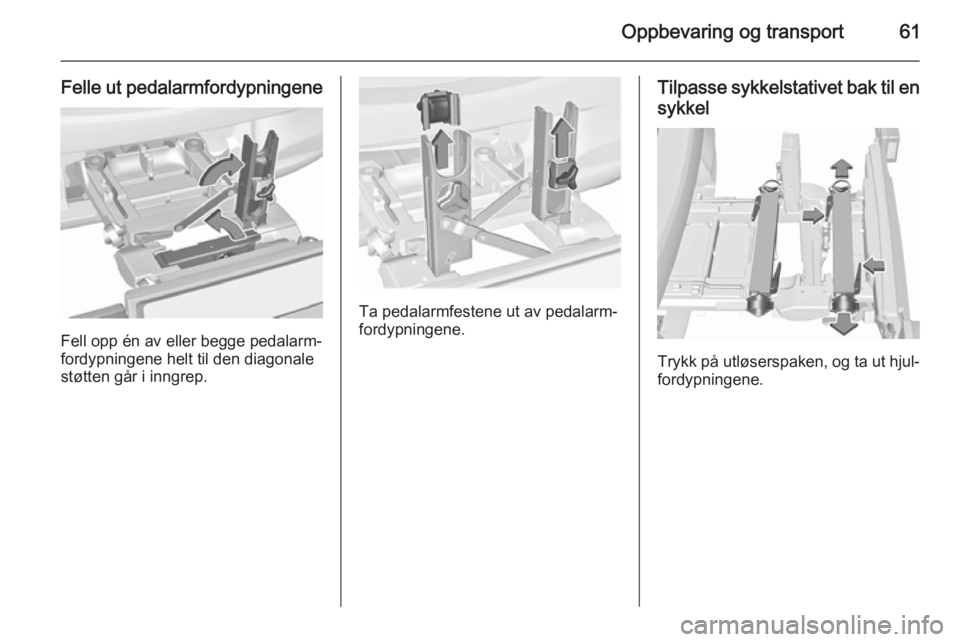

Oppbevaring og transport61
Felle ut pedalarmfordypningene
Fell opp én av eller begge pedalarm‐
fordypningene helt til den diagonale
støtten går i inngrep.
Ta pedalarmfestene ut av pedalarm‐
fordypningene.
Tilpasse sykkelstativet bak til en
sykkel
Trykk på utløserspaken, og ta ut hjul‐fordypningene.

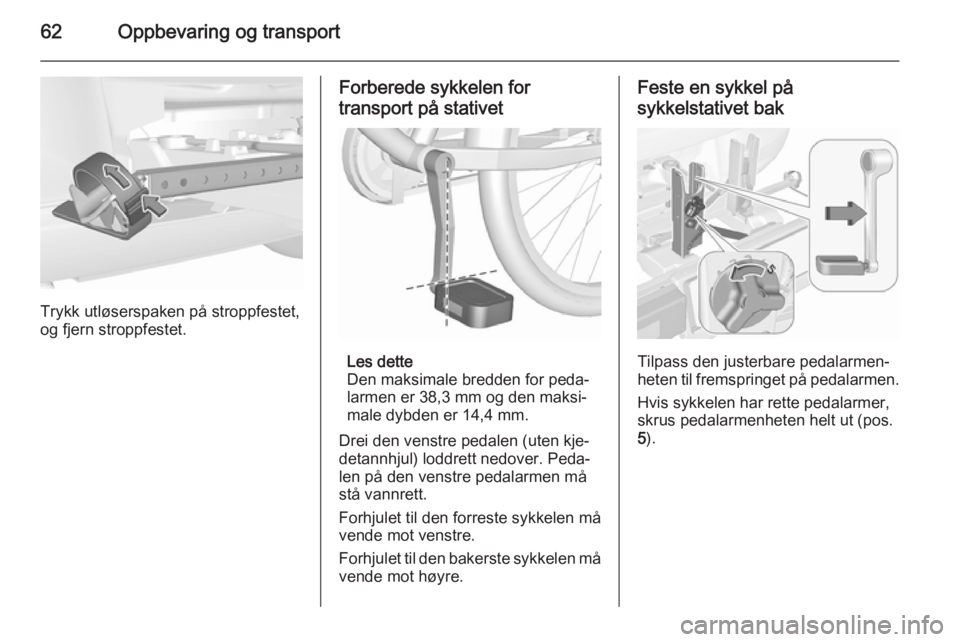

62Oppbevaring og transport
Trykk utløserspaken på stroppfestet,
og fjern stroppfestet.
Forberede sykkelen for
transport på stativet
Les dette
Den maksimale bredden for peda‐
larmen er 38,3 mm og den maksi‐
male dybden er 14,4 mm.
Drei den venstre pedalen (uten kje‐
detannhjul) loddrett nedover. Peda‐
len på den venstre pedalarmen må
stå vannrett.
Forhjulet til den forreste sykkelen må
vende mot venstre.
Forhjulet til den bakerste sykkelen må vende mot høyre.
Feste en sykkel på
sykkelstativet bak
Tilpass den justerbare pedalarmen‐
heten til fremspringet på pedalarmen.
Hvis sykkelen har rette pedalarmer,
skrus pedalarmenheten helt ut (pos.
5 ).

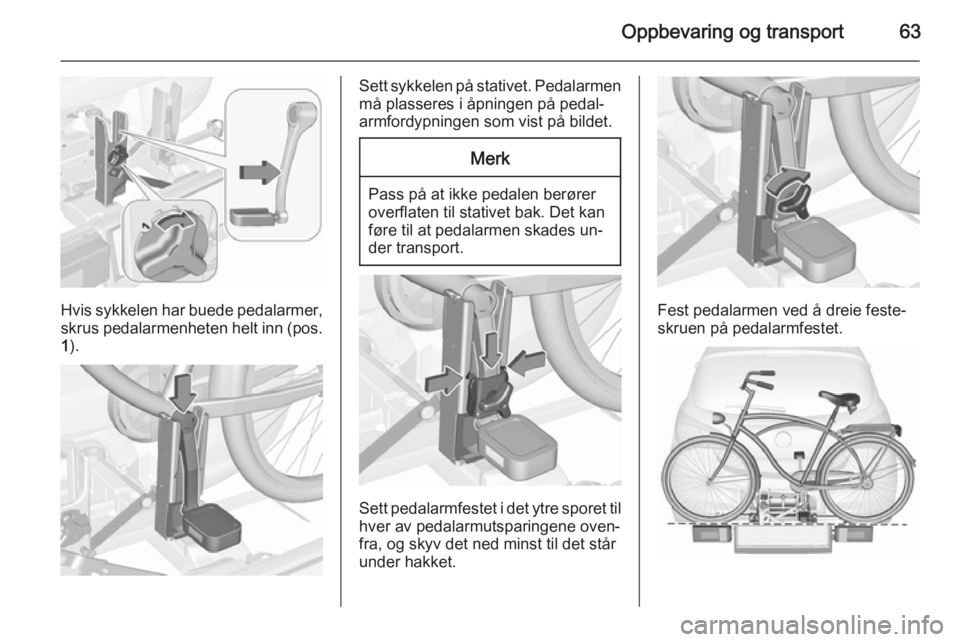

Oppbevaring og transport63
Hvis sykkelen har buede pedalarmer,
skrus pedalarmenheten helt inn (pos. 1 ).
Sett sykkelen på stativet. Pedalarmen
må plasseres i åpningen på pedal‐
armfordypningen som vist på bildet.Merk
Pass på at ikke pedalen berører
overflaten til stativet bak. Det kan føre til at pedalarmen skades un‐
der transport.
Sett pedalarmfestet i det ytre sporet til
hver av pedalarmutsparingene oven‐
fra, og skyv det ned minst til det står
under hakket.
Fest pedalarmen ved å dreie feste‐
skruen på pedalarmfestet.

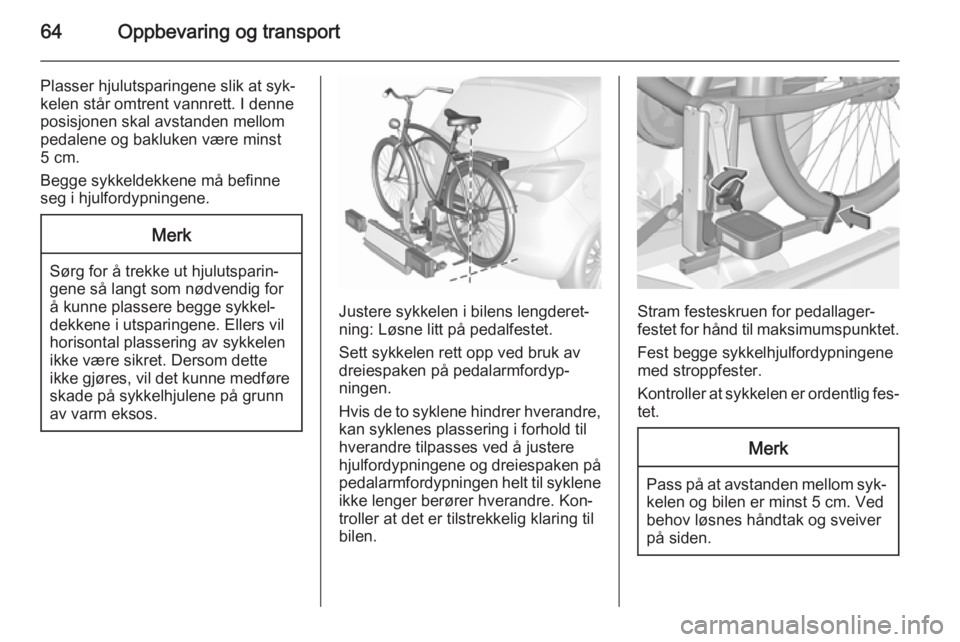

64Oppbevaring og transport
Plasser hjulutsparingene slik at syk‐kelen står omtrent vannrett. I denne
posisjonen skal avstanden mellom
pedalene og bakluken være minst
5 cm.
Begge sykkeldekkene må befinne
seg i hjulfordypningene.Merk
Sørg for å trekke ut hjulutsparin‐
gene så langt som nødvendig for
å kunne plassere begge sykkel‐
dekkene i utsparingene. Ellers vil
horisontal plassering av sykkelen ikke være sikret. Dersom dette
ikke gjøres, vil det kunne medføre skade på sykkelhjulene på grunn
av varm eksos.
Justere sykkelen i bilens lengderet‐
ning: Løsne litt på pedalfestet.
Sett sykkelen rett opp ved bruk av
dreiespaken på pedalarmfordyp‐
ningen.
Hvis de to syklene hindrer hverandre,
kan syklenes plassering i forhold til
hverandre tilpasses ved å justere hjulfordypningene og dreiespaken på
pedalarmfordypningen helt til syklene ikke lenger berører hverandre. Kon‐
troller at det er tilstrekkelig klaring til
bilen.Stram festeskruen for pedallager‐
festet for hånd til maksimumspunktet.
Fest begge sykkelhjulfordypningene
med stroppfester.
Kontroller at sykkelen er ordentlig fes‐
tet.
Merk
Pass på at avstanden mellom syk‐ kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.

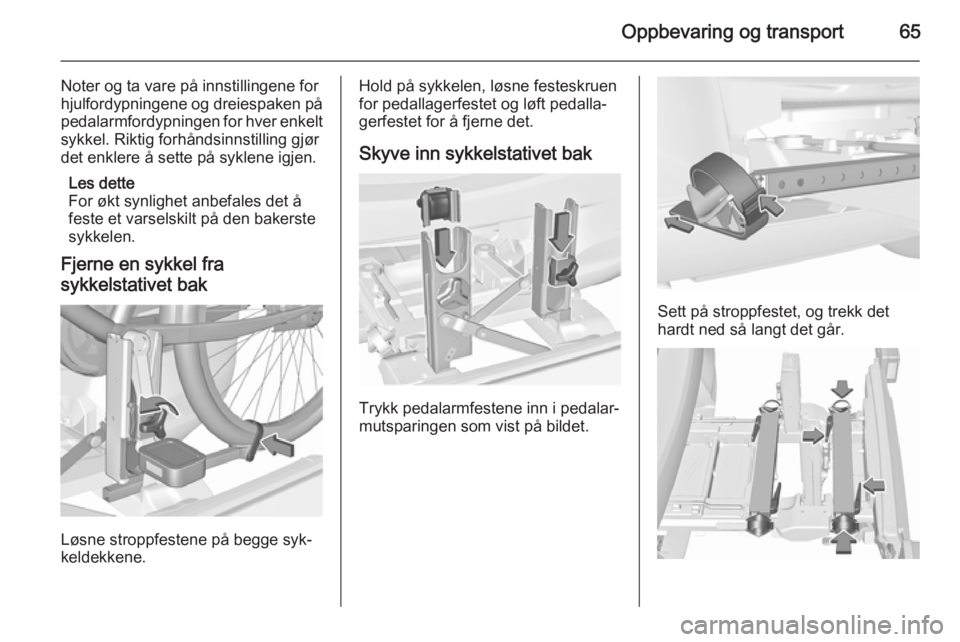

Oppbevaring og transport65
Noter og ta vare på innstillingene for
hjulfordypningene og dreiespaken på
pedalarmfordypningen for hver enkelt sykkel. Riktig forhåndsinnstilling gjørdet enklere å sette på syklene igjen.
Les dette
For økt synlighet anbefales det å
feste et varselskilt på den bakerste
sykkelen.
Fjerne en sykkel fra
sykkelstativet bak
Løsne stroppfestene på begge syk‐
keldekkene.
Hold på sykkelen, løsne festeskruen
for pedallagerfestet og løft pedalla‐
gerfestet for å fjerne det.
Skyve inn sykkelstativet bak
Trykk pedalarmfestene inn i pedalar‐
mutsparingen som vist på bildet.
Sett på stroppfestet, og trekk det
hardt ned så langt det går.

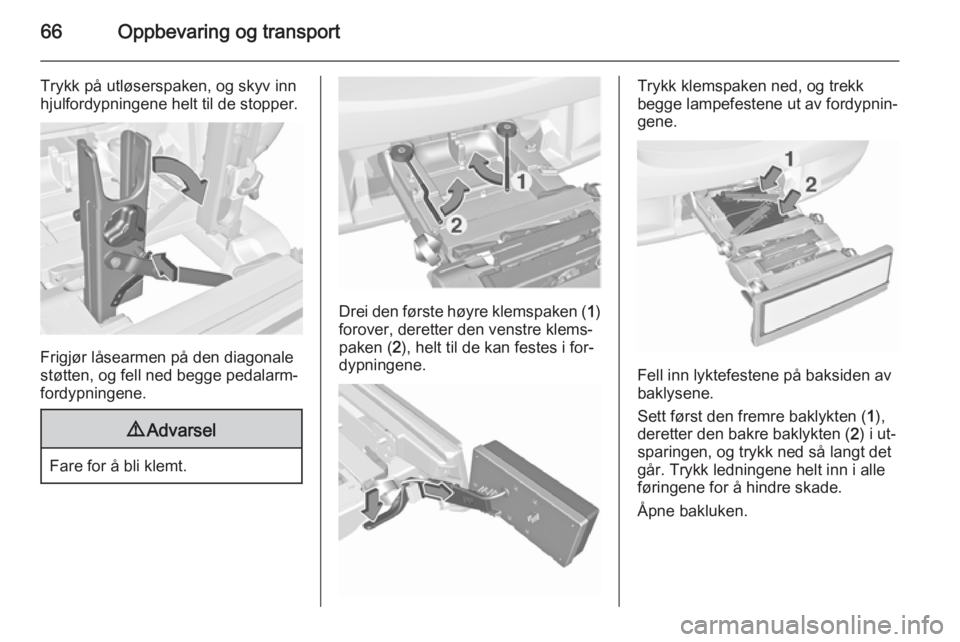

66Oppbevaring og transport
Trykk på utløserspaken, og skyv inn
hjulfordypningene helt til de stopper.
Frigjør låsearmen på den diagonale
støtten, og fell ned begge pedalarm‐
fordypningene.
9 Advarsel
Fare for å bli klemt.
Drei den første høyre klemspaken ( 1)
forover, deretter den venstre klems‐
paken ( 2), helt til de kan festes i for‐
dypningene.
Trykk klemspaken ned, og trekk
begge lampefestene ut av fordypnin‐
gene.
Fell inn lyktefestene på baksiden av
baklysene.
Sett først den fremre baklykten ( 1),
deretter den bakre baklykten ( 2) i ut‐
sparingen, og trykk ned så langt det går. Trykk ledningene helt inn i alle føringene for å hindre skade.
Åpne bakluken.

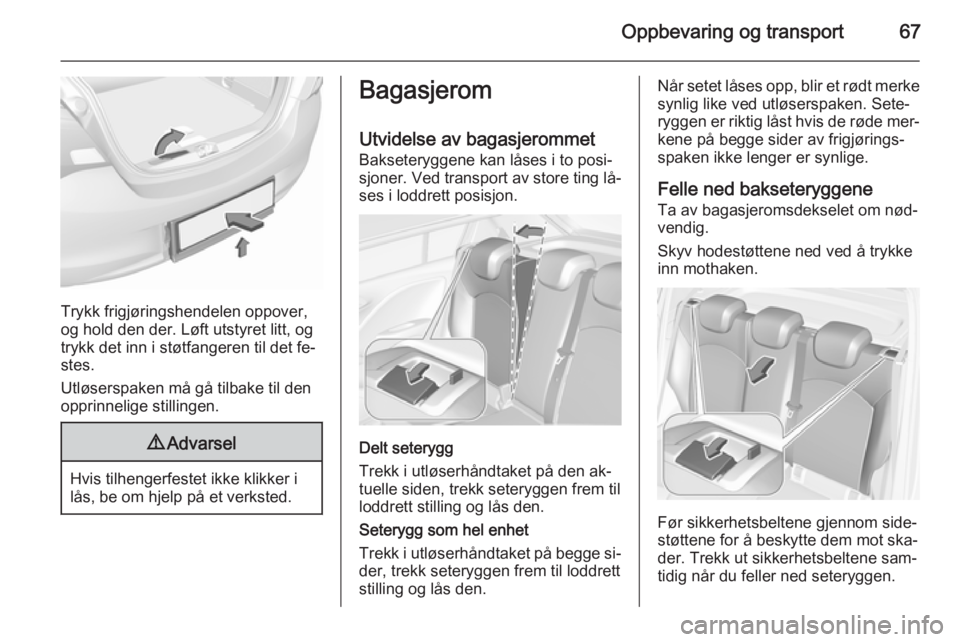

Oppbevaring og transport67
Trykk frigjøringshendelen oppover,
og hold den der. Løft utstyret litt, og
trykk det inn i støtfangeren til det fe‐
stes.
Utløserspaken må gå tilbake til den
opprinnelige stillingen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Bagasjerom
Utvidelse av bagasjerommet
Bakseteryggene kan låses i to posi‐
sjoner. Ved transport av store ting lå‐
ses i loddrett posisjon.
Delt seterygg
Trekk i utløserhåndtaket på den ak‐
tuelle siden, trekk seteryggen frem til
loddrett stilling og lås den.
Seterygg som hel enhet
Trekk i utløserhåndtaket på begge si‐
der, trekk seteryggen frem til loddrett
stilling og lås den.
Når setet låses opp, blir et rødt merke synlig like ved utløserspaken. Sete‐
ryggen er riktig låst hvis de røde mer‐
kene på begge sider av frigjørings‐
spaken ikke lenger er synlige.
Felle ned bakseteryggene
Ta av bagasjeromsdekselet om nød‐
vendig.
Skyv hodestøttene ned ved å trykke
inn mothaken.
Før sikkerhetsbeltene gjennom side‐
støttene for å beskytte dem mot ska‐
der. Trekk ut sikkerhetsbeltene sam‐
tidig når du feller ned seteryggen.

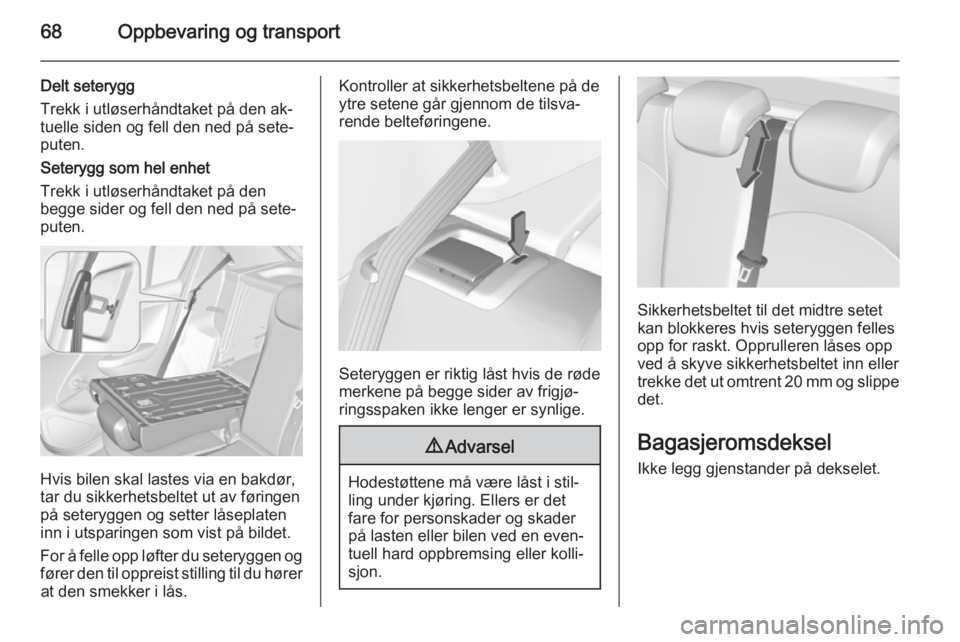

68Oppbevaring og transport
Delt seterygg
Trekk i utløserhåndtaket på den ak‐ tuelle siden og fell den ned på sete‐
puten.
Seterygg som hel enhet
Trekk i utløserhåndtaket på den
begge sider og fell den ned på sete‐
puten.
Hvis bilen skal lastes via en bakdør,
tar du sikkerhetsbeltet ut av føringen
på seteryggen og setter låseplaten
inn i utsparingen som vist på bildet.
For å felle opp løfter du seteryggen og
fører den til oppreist stilling til du hører at den smekker i lås.
Kontroller at sikkerhetsbeltene på deytre setene går gjennom de tilsva‐
rende belteføringene.
Seteryggen er riktig låst hvis de røde
merkene på begge sider av frigjø‐
ringsspaken ikke lenger er synlige.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring. Ellers er det
fare for personskader og skader
på lasten eller bilen ved en even‐
tuell hard oppbremsing eller kolli‐
sjon.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og slippe det.
Bagasjeromsdeksel Ikke legg gjenstander på dekselet.
