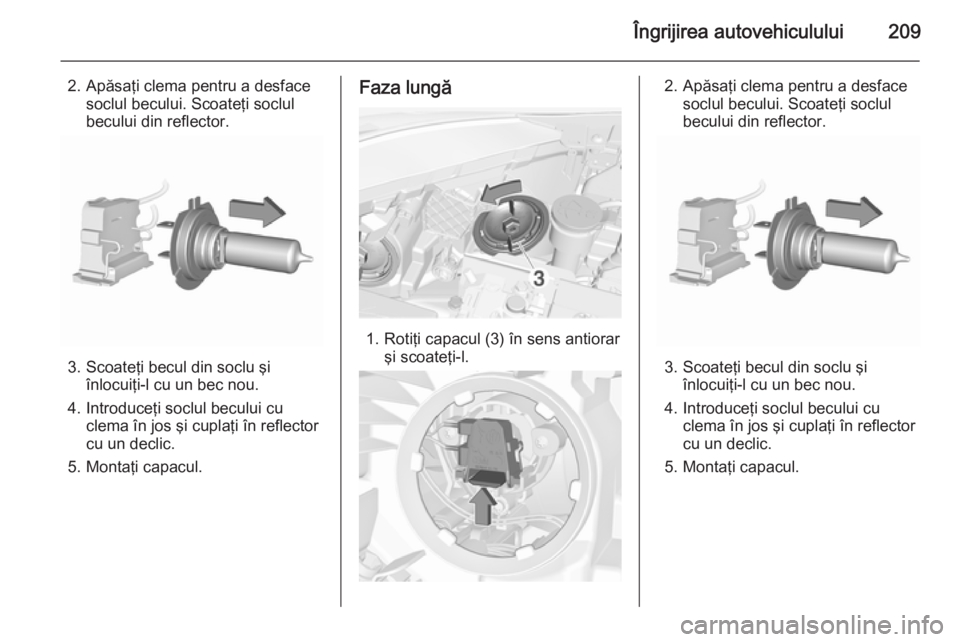

Îngrijirea autovehiculului209
2. Apăsaţi clema pentru a desfacesoclul becului. Scoateţi soclul
becului din reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului cu clema în jos şi cuplaţi în reflector
cu un declic.
5. Montaţi capacul.
Faza lungă
1. Rotiţi capacul (3) în sens antiorar şi scoateţi-l.
2. Apăsaţi clema pentru a desfacesoclul becului. Scoateţi soclul
becului din reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului cu clema în jos şi cuplaţi în reflector
cu un declic.
5. Montaţi capacul.

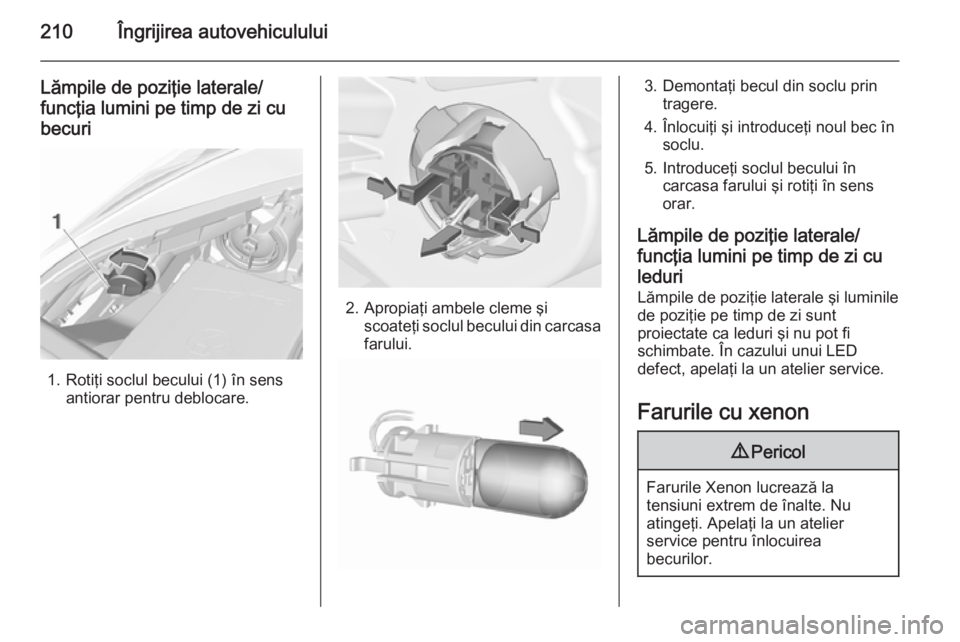

210Îngrijirea autovehiculului
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi cu becuri
1. Rotiţi soclul becului (1) în sens antiorar pentru deblocare.
2. Apropiaţi ambele cleme şiscoateţi soclul becului din carcasa
farului.
3. Demontaţi becul din soclu prin tragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în carcasa farului şi rotiţi în sens
orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi cu
leduri
Lămpile de poziţie laterale şi luminile
de poziţie pe timp de zi sunt
proiectate ca leduri şi nu pot fi
schimbate. În cazului unui LED
defect, apelaţi la un atelier service.
Farurile cu xenon9 Pericol
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.

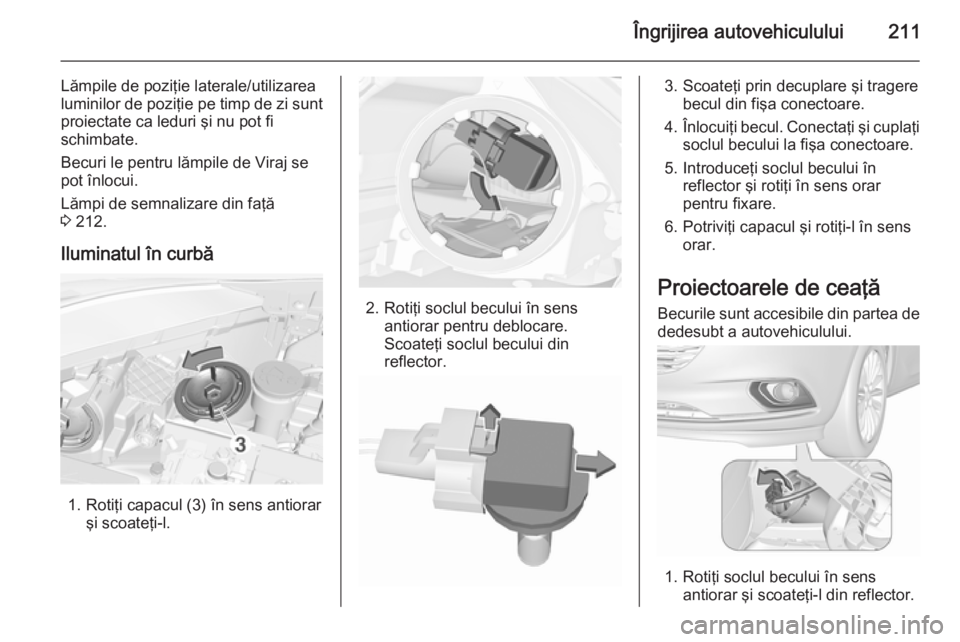

Îngrijirea autovehiculului211
Lămpile de poziţie laterale/utilizarea
luminilor de poziţie pe timp de zi sunt
proiectate ca leduri şi nu pot fi
schimbate.
Becuri le pentru lămpile de Viraj se
pot înlocui.
Lămpi de semnalizare din faţă
3 212.
Iluminatul în curbă
1. Rotiţi capacul (3) în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Scoateţi prin decuplare şi tragere becul din fişa conectoare.
4. Înlocuiţi becul. Conectaţi şi cuplaţi
soclul becului la fişa conectoare.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orarpentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Proiectoarele de ceaţă Becurile sunt accesibile din partea de
dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.

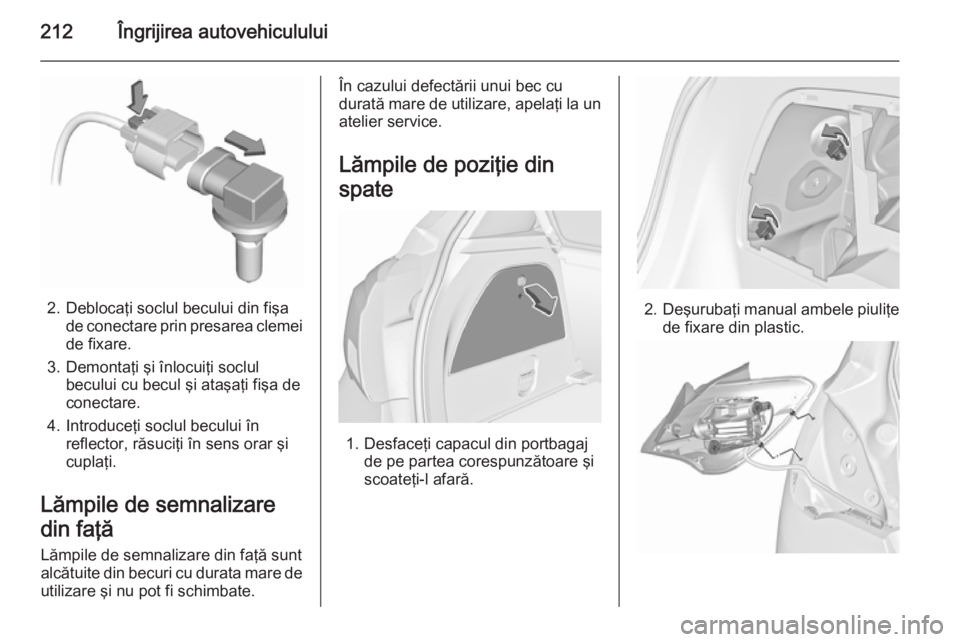

212Îngrijirea autovehiculului
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Lămpile de semnalizare
din faţă Lămpile de semnalizare din faţă suntalcătuite din becuri cu durata mare de
utilizare şi nu pot fi schimbate.
În cazului defectării unui bec cu
durată mare de utilizare, apelaţi la un
atelier service.
Lămpile de poziţie din
spate
1. Desfaceţi capacul din portbagaj de pe partea corespunzătoare şi
scoateţi-l afară.
2. Deşurubaţi manual ambele piuliţe
de fixare din plastic.

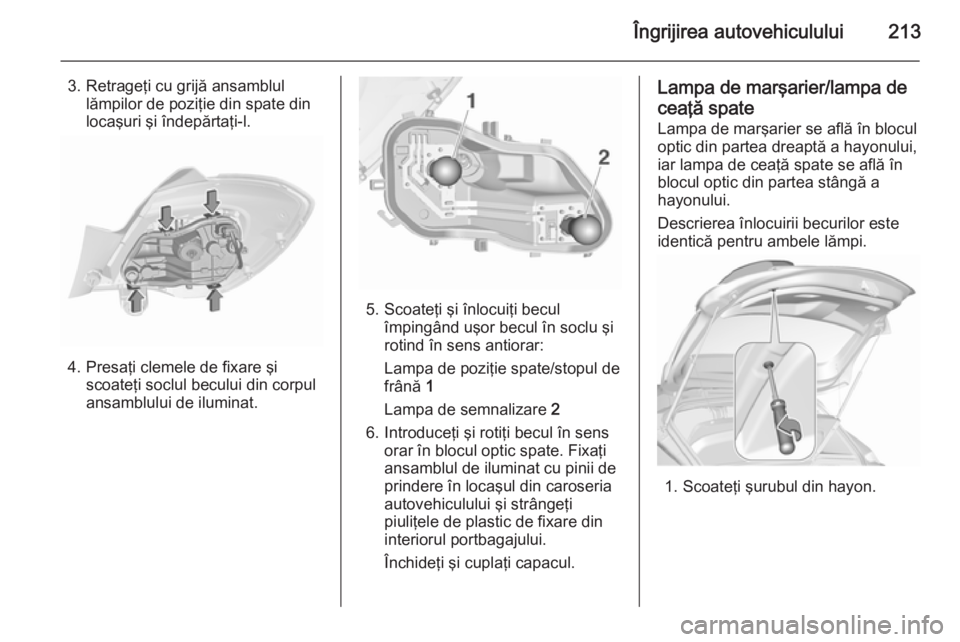

Îngrijirea autovehiculului213
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Presaţi clemele de fixare şi scoateţi soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi şi înlocuiţi becul împingând uşor becul în soclu şi
rotind în sens antiorar:
Lampa de poziţie spate/stopul de
frână 1
Lampa de semnalizare 2
6. Introduceţi şi rotiţi becul în sens orar în blocul optic spate. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroseria
autovehiculului şi strângeţi
piuliţele de plastic de fixare din
interiorul portbagajului.
Închideţi şi cuplaţi capacul.
Lampa de marşarier/lampa de ceaţă spate
Lampa de marşarier se află în blocul optic din partea dreaptă a hayonului,
iar lampa de ceaţă spate se află în
blocul optic din partea stângă a
hayonului.
Descrierea înlocuirii becurilor este
identică pentru ambele lămpi.
1. Scoateţi şurubul din hayon.

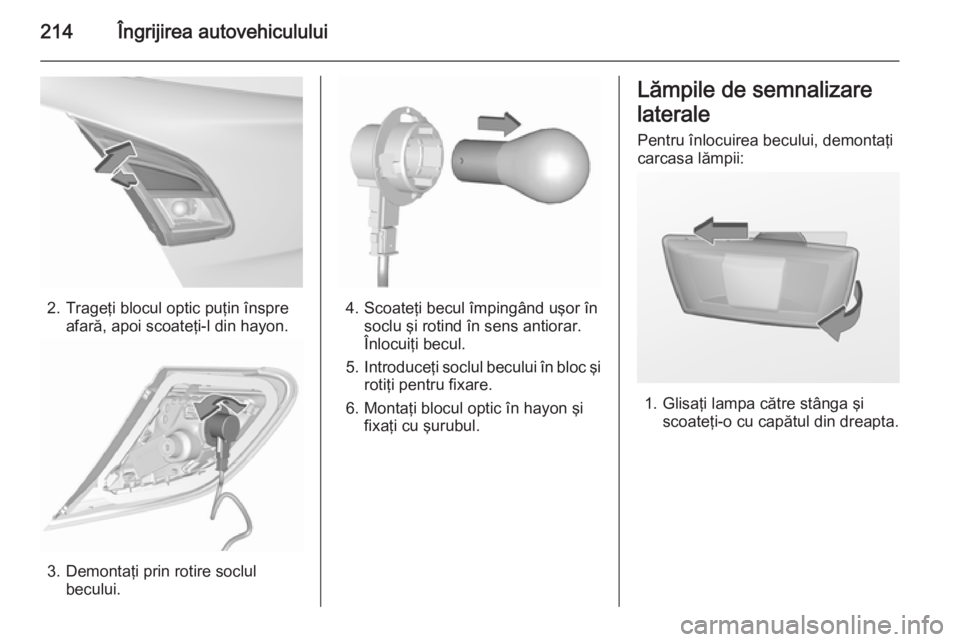

214Îngrijirea autovehiculului
2. Trageţi blocul optic puţin înspreafară, apoi scoateţi-l din hayon.
3. Demontaţi prin rotire soclul becului.
4. Scoateţi becul împingând uşor însoclu şi rotind în sens antiorar.
Înlocuiţi becul.
5. Introduceţi soclul becului în bloc şi
rotiţi pentru fixare.
6. Montaţi blocul optic în hayon şi fixaţi cu şurubul.
Lămpile de semnalizare
laterale Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.

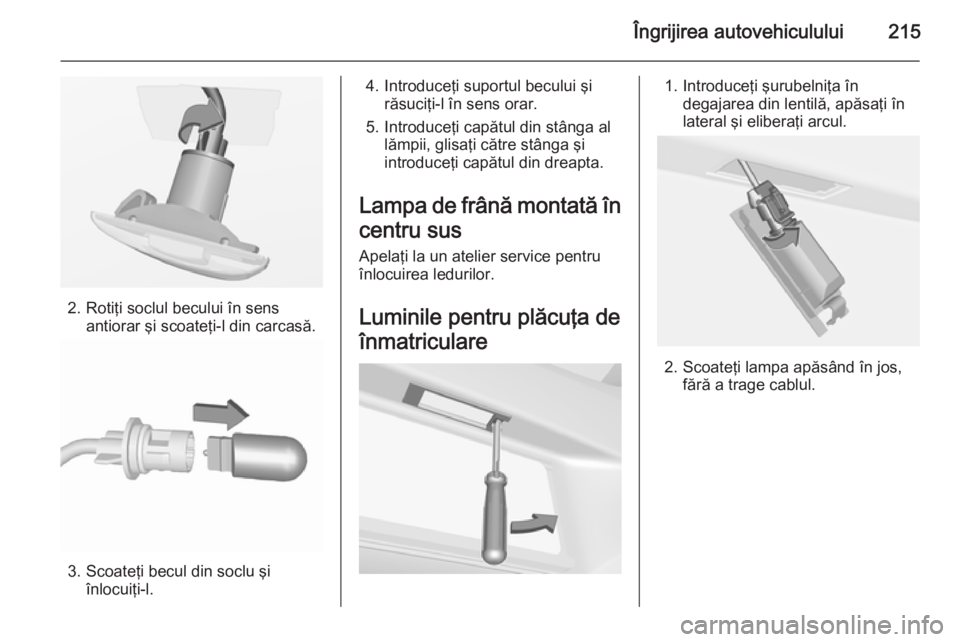

Îngrijirea autovehiculului215
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Scoateţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Lampa de frână montată în
centru sus
Apelaţi la un atelier service pentru
înlocuirea ledurilor.
Luminile pentru plăcuţa de înmatriculare1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.

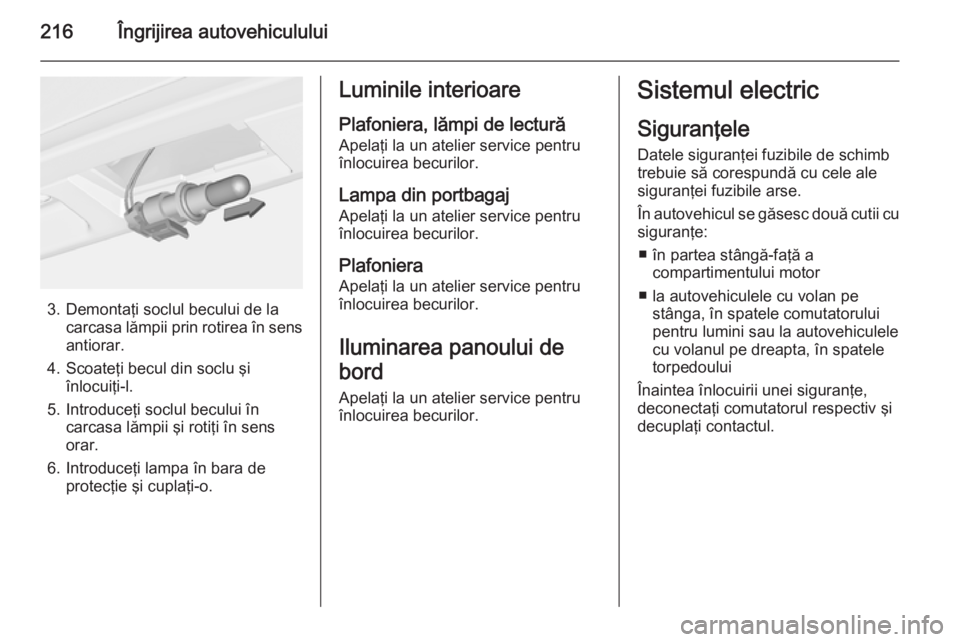

216Îngrijirea autovehiculului
3. Demontaţi soclul becului de lacarcasa lămpii prin rotirea în sens
antiorar.
4. Scoateţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi cuplaţi-o.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj Apelaţi la un atelier service pentru
înlocuirea becurilor.
Plafoniera Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
■ în partea stângă-faţă a compartimentului motor
■ la autovehiculele cu volan pe stânga, în spatele comutatoruluipentru lumini sau la autovehiculele
cu volanul pe dreapta, în spatele
torpedoului
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.

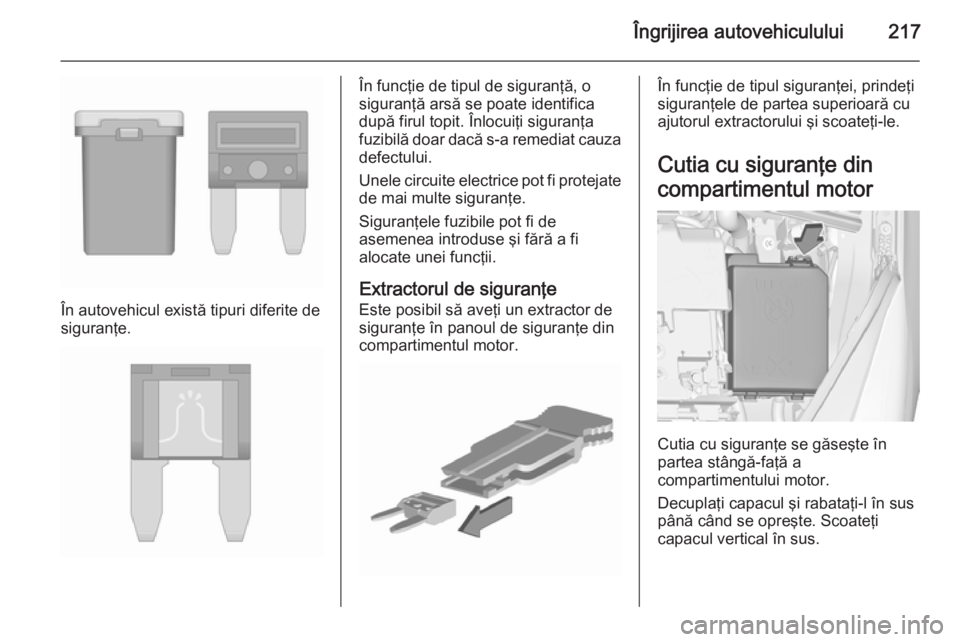

Îngrijirea autovehiculului217
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Unele circuite electrice pot fi protejate de mai multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară cu ajutorul extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

218Îngrijirea autovehiculului
Nr.Circuit1Modulul interfeţei remorcii,
sistemul de transport posterior2–3Senzor baterie4Modul de comandă a caroseriei, pompă de combustibil5ABS6Faza scurtă şi luminile de poziţie pe timp de zi de pe partea
stângă, întrerupător fază lungă
Xenon, stânga şi dreapta7–8Modul de comandă a transmisiei
MTA, modul de comandă LPG9Modul de comandă a caroseriei, detectarea tensiunii10Reglarea fasciculului farurilor11Ştergătorul de lunetă12Dezaburire lunetă13Faza scurtă şi luminile de poziţie pe timp de zi din partea dreaptăNr.Circuit14Dezaburirea oglinzii15–16Kit servofrână17Contact, alimentare electrică
pornire18Modulul de control motor19Pompa de combustibil20–21Solenoizii motorului, senzorii
motorului22–23Sistemul de injecţie24Sistemul de spălare25–26Senzorii motorului27Supapa de întrerupere a
alimentării încălzitorului28Modulul de control motor29Modulul de control motor30Modulul de control motor
