Page 211 of 269

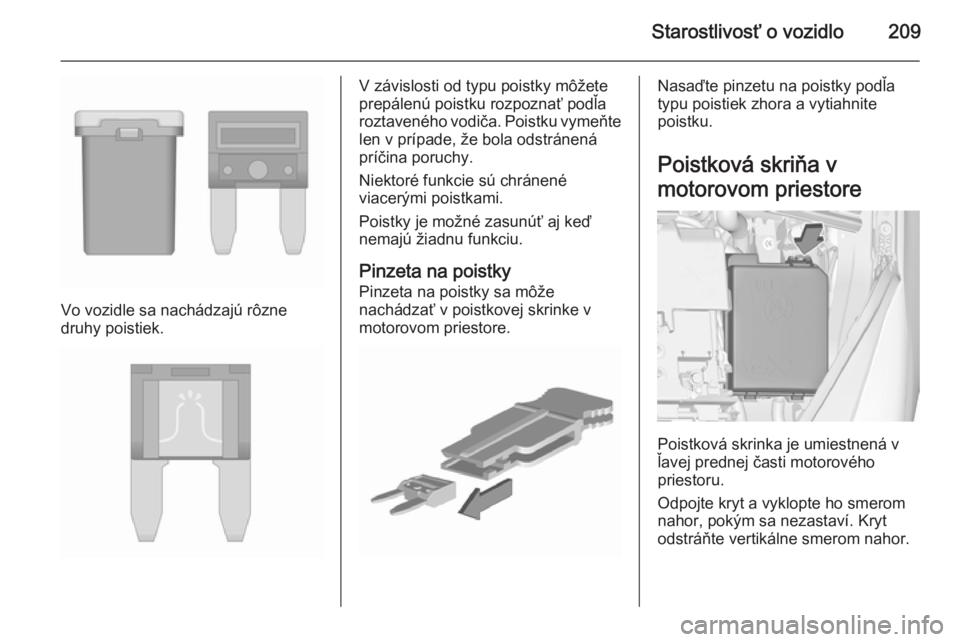

Starostlivosť o vozidlo209
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora a vytiahnite
poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.
Page 212 of 269

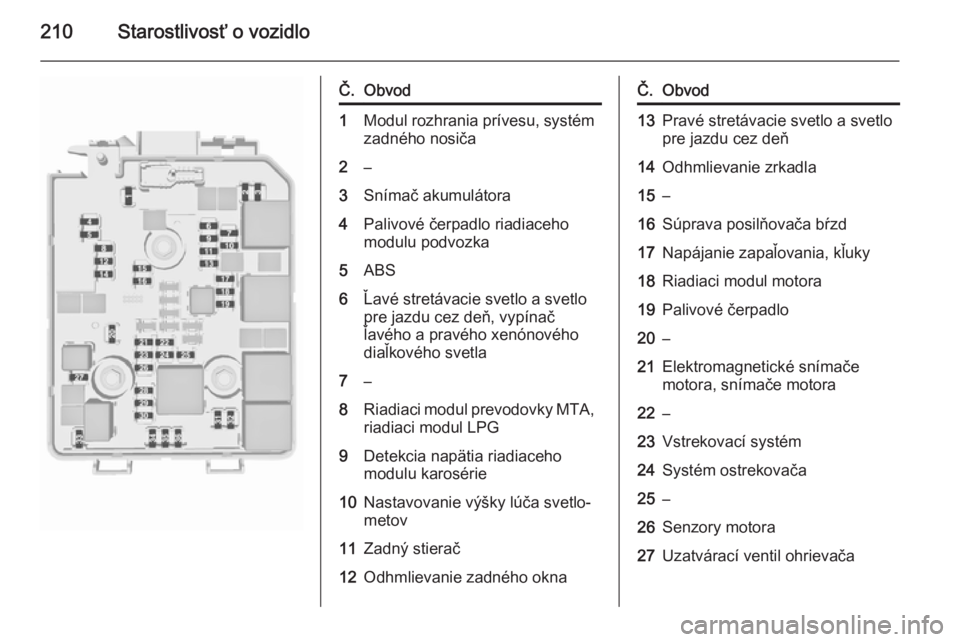

210Starostlivosť o vozidlo
Č.Obvod1Modul rozhrania prívesu, systém
zadného nosiča2–3Snímač akumulátora4Palivové čerpadlo riadiaceho
modulu podvozka5ABS6Ľavé stretávacie svetlo a svetlo
pre jazdu cez deň, vypínač
ľavého a pravého xenónového
diaľkového svetla7–8Riadiaci modul prevodovky MTA, riadiaci modul LPG9Detekcia napätia riadiaceho
modulu karosérie10Nastavovanie výšky lúča svetlo‐
metov11Zadný stierač12Odhmlievanie zadného oknaČ.Obvod13Pravé stretávacie svetlo a svetlo
pre jazdu cez deň14Odhmlievanie zrkadla15–16Súprava posilňovača bŕzd17Napájanie zapaľovania, kľuky18Riadiaci modul motora19Palivové čerpadlo20–21Elektromagnetické snímače
motora, snímače motora22–23Vstrekovací systém24Systém ostrekovača25–26Senzory motora27Uzatvárací ventil ohrievača
Page 213 of 269

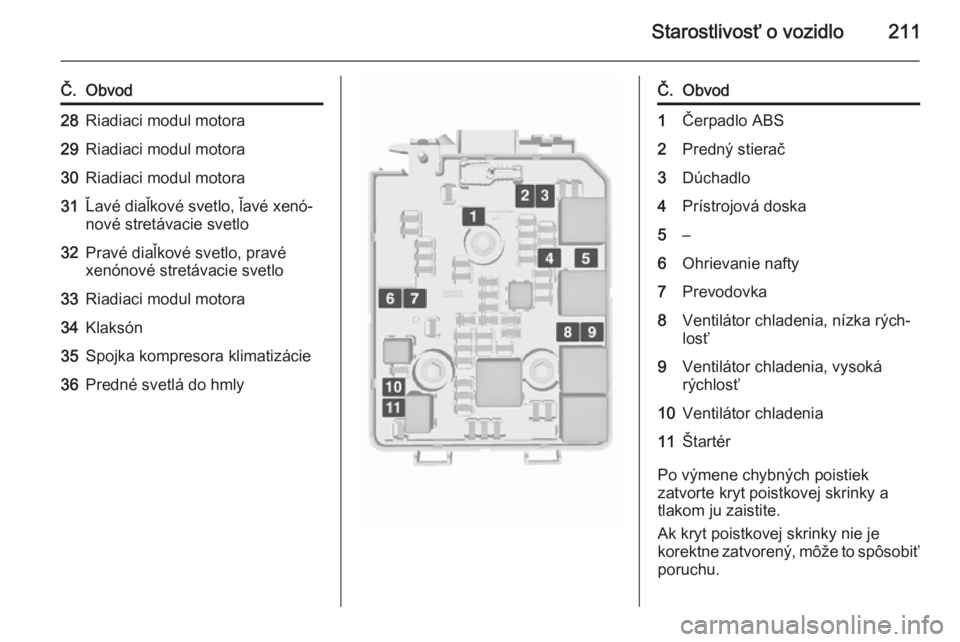

Starostlivosť o vozidlo211
Č.Obvod28Riadiaci modul motora29Riadiaci modul motora30Riadiaci modul motora31Ľavé diaľkové svetlo, ľavé xenó‐
nové stretávacie svetlo32Pravé diaľkové svetlo, pravé
xenónové stretávacie svetlo33Riadiaci modul motora34Klaksón35Spojka kompresora klimatizácie36Predné svetlá do hmlyČ.Obvod1Čerpadlo ABS2Predný stierač3Dúchadlo4Prístrojová doska5–6Ohrievanie nafty7Prevodovka8Ventilátor chladenia, nízka rých‐
losť9Ventilátor chladenia, vysoká
rýchlosť10Ventilátor chladenia11Štartér
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Page 214 of 269

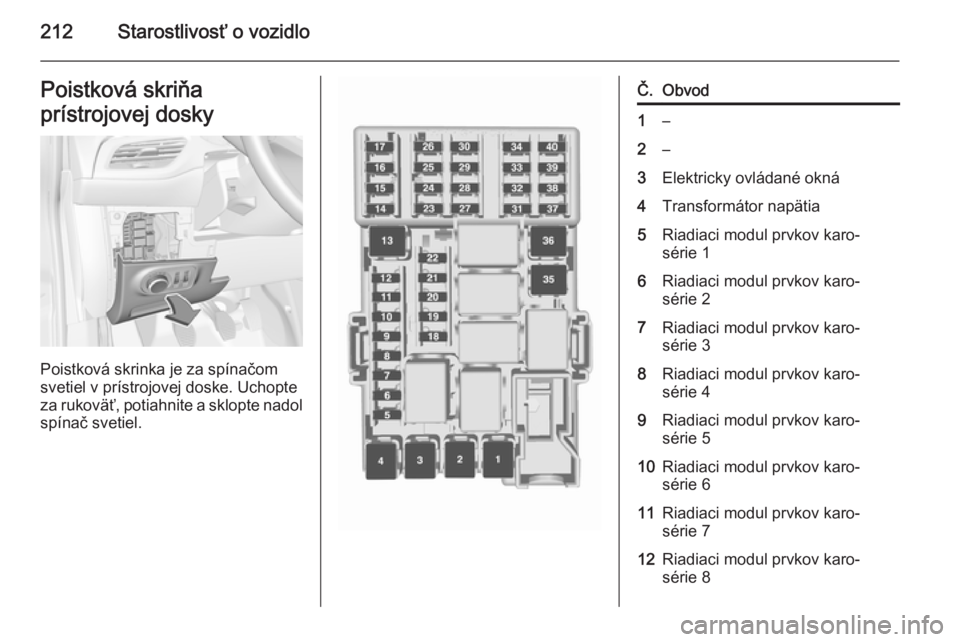

212Starostlivosť o vozidloPoistková skriňa
prístrojovej dosky
Poistková skrinka je za spínačom
svetiel v prístrojovej doske. Uchopte
za rukoväť, potiahnite a sklopte nadol spínač svetiel.
Č.Obvod1–2–3Elektricky ovládané okná4Transformátor napätia5Riadiaci modul prvkov karo‐
série 16Riadiaci modul prvkov karo‐
série 27Riadiaci modul prvkov karo‐
série 38Riadiaci modul prvkov karo‐
série 49Riadiaci modul prvkov karo‐
série 510Riadiaci modul prvkov karo‐
série 611Riadiaci modul prvkov karo‐
série 712Riadiaci modul prvkov karo‐
série 8
Page 215 of 269

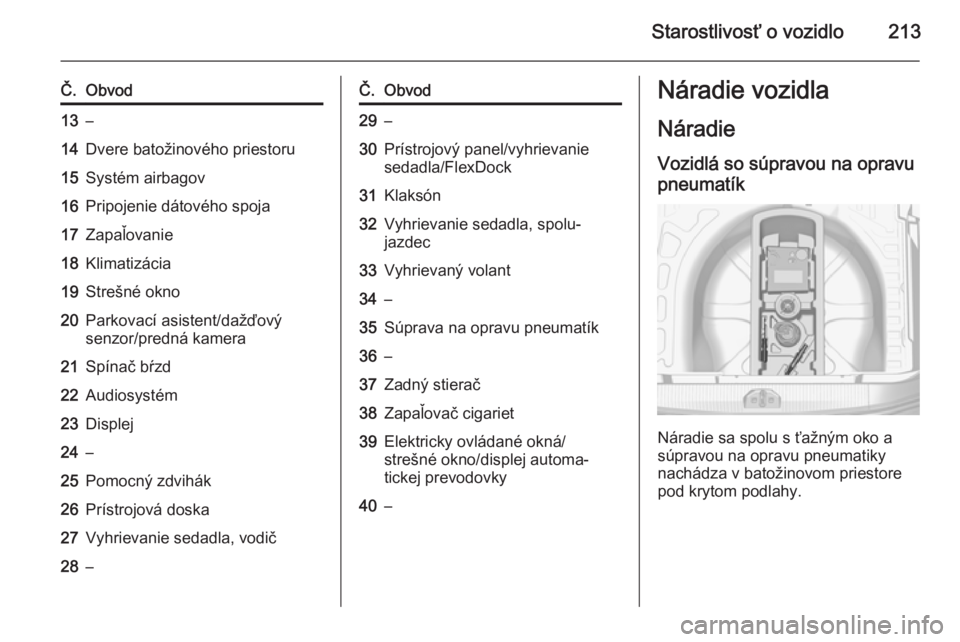

Starostlivosť o vozidlo213
Č.Obvod13–14Dvere batožinového priestoru15Systém airbagov16Pripojenie dátového spoja17Zapaľovanie18Klimatizácia19Strešné okno20Parkovací asistent/dažďový
senzor/predná kamera21Spínač bŕzd22Audiosystém23Displej24–25Pomocný zdvihák26Prístrojová doska27Vyhrievanie sedadla, vodič28–Č.Obvod29–30Prístrojový panel/vyhrievanie
sedadla/FlexDock31Klaksón32Vyhrievanie sedadla, spolu‐
jazdec33Vyhrievaný volant34–35Súprava na opravu pneumatík36–37Zadný stierač38Zapaľovač cigariet39Elektricky ovládané okná/
strešné okno/displej automa‐
tickej prevodovky40–Náradie vozidla
Náradie
Vozidlá so súpravou na opravu
pneumatík
Náradie sa spolu s ťažným oko a
súpravou na opravu pneumatiky
nachádza v batožinovom priestore pod krytom podlahy.
Page 216 of 269

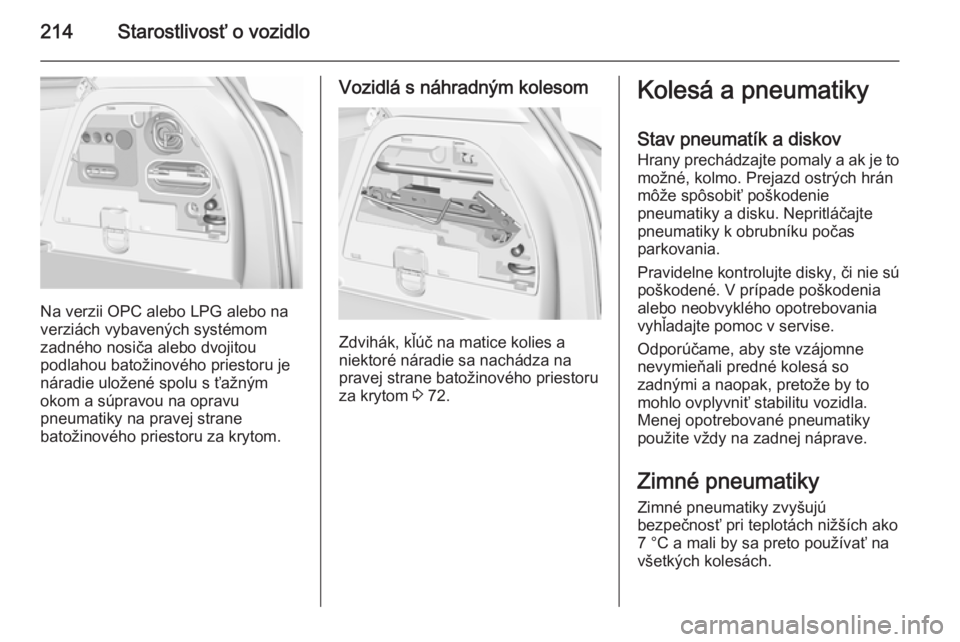

214Starostlivosť o vozidlo
Na verzii OPC alebo LPG alebo na
verziách vybavených systémom
zadného nosiča alebo dvojitou
podlahou batožinového priestoru je
náradie uložené spolu s ťažným
okom a súpravou na opravu
pneumatiky na pravej strane
batožinového priestoru za krytom.
Vozidlá s náhradným kolesom
Zdvihák, kľúč na matice kolies a
niektoré náradie sa nachádza na
pravej strane batožinového priestoru
za krytom 3 72.
Kolesá a pneumatiky
Stav pneumatík a diskov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a disku. Nepritláčajte
pneumatiky k obrubníku počas
parkovania.
Pravidelne kontrolujte disky, či nie sú
poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Odporúčame, aby ste vzájomne
nevymieňali predné kolesá so
zadnými a naopak, pretože by to
mohlo ovplyvniť stabilitu vozidla.
Menej opotrebované pneumatiky
použite vždy na zadnej náprave.
Zimné pneumatiky Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako
7 °C a mali by sa preto používať na
všetkých kolesách.
Page 217 of 269

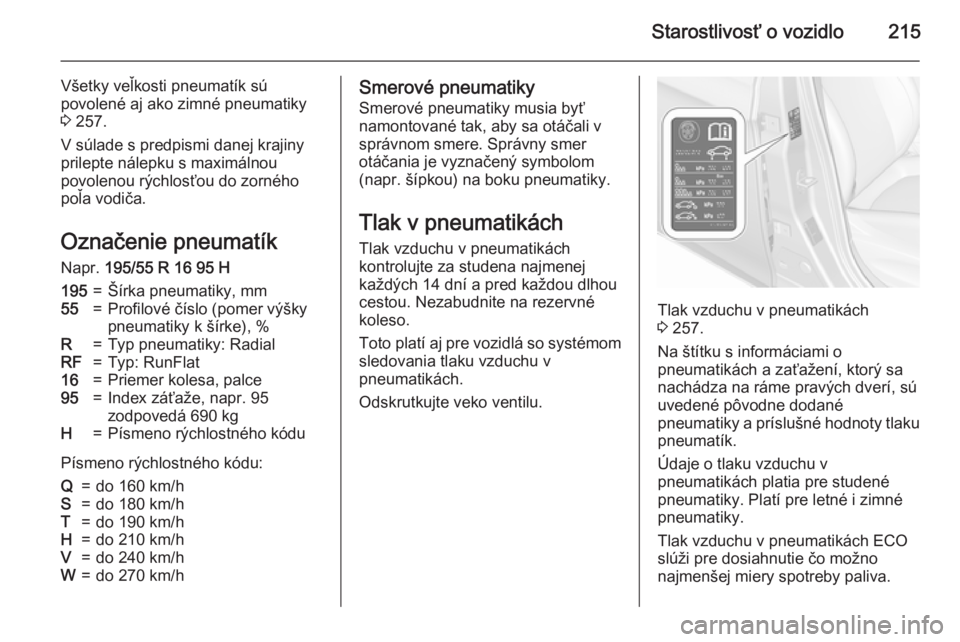

Starostlivosť o vozidlo215
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 257.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Označenie pneumatík
Napr. 195/55 R 16 95 H195=Šírka pneumatiky, mm55=Profilové číslo (pomer výšky
pneumatiky k šírke), %R=Typ pneumatiky: RadialRF=Typ: RunFlat16=Priemer kolesa, palce95=Index záťaže, napr. 95
zodpovedá 690 kgH=Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hSmerové pneumatiky
Smerové pneumatiky musia byť
namontované tak, aby sa otáčali v
správnom smere. Správny smer
otáčania je vyznačený symbolom
(napr. šípkou) na boku pneumatiky.
Tlak v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite na rezervné
koleso.
Toto platí aj pre vozidlá so systémom
sledovania tlaku vzduchu v
pneumatikách.
Odskrutkujte veko ventilu.
Tlak vzduchu v pneumatikách
3 257.
Na štítku s informáciami o
pneumatikách a zaťažení, ktorý sa nachádza na ráme pravých dverí, sú
uvedené pôvodne dodané
pneumatiky a príslušné hodnoty tlaku pneumatík.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Page 218 of 269

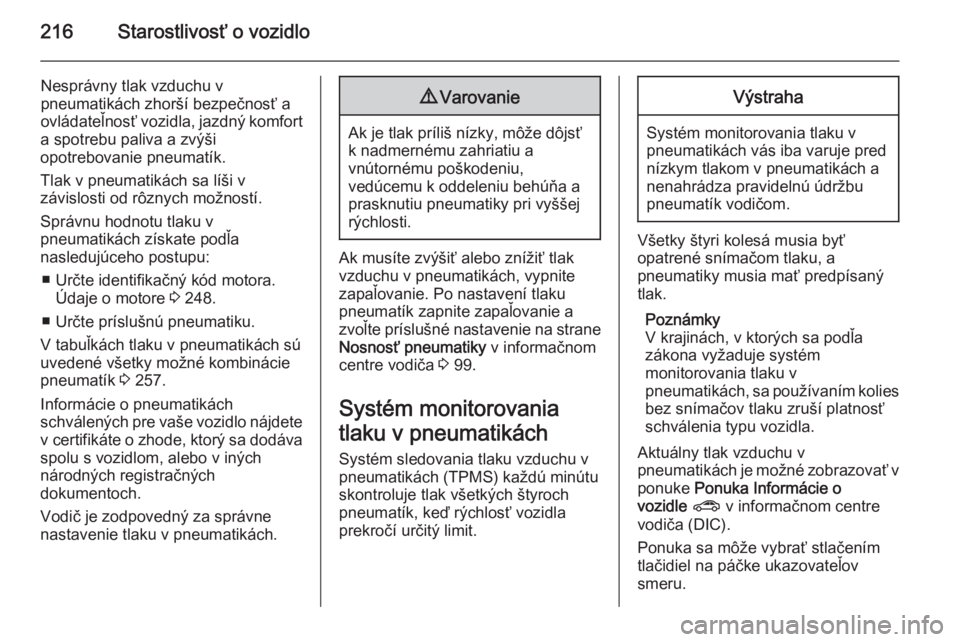

216Starostlivosť o vozidlo
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort
a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:
■ Určte identifikačný kód motora. Údaje o motore 3 248.
■ Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú uvedené všetky možné kombinácie
pneumatík 3 257.
Informácie o pneumatikách
schválených pre vaše vozidlo nájdete v certifikáte o zhode, ktorý sa dodávaspolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
Ak musíte zvýšiť alebo znížiť tlak
vzduchu v pneumatikách, vypnite
zapaľovanie. Po nastavení tlaku
pneumatík zapnite zapaľovanie a
zvoľte príslušné nastavenie na strane Nosnosť pneumatiky v informačnom
centre vodiča 3 99.
Systém monitorovania
tlaku v pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách (TPMS) každú minútu
skontroluje tlak všetkých štyroch pneumatík, keď rýchlosť vozidla
prekročí určitý limit.
Výstraha
Systém monitorovania tlaku v
pneumatikách vás iba varuje pred nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
schválenia typu vozidla.
Aktuálny tlak vzduchu v
pneumatikách je možné zobrazovať v ponuke Ponuka Informácie o
vozidle ? v informačnom centre
vodiča (DIC).
Ponuka sa môže vybrať stlačením
tlačidiel na páčke ukazovateľov
smeru.
Page 219 of 269

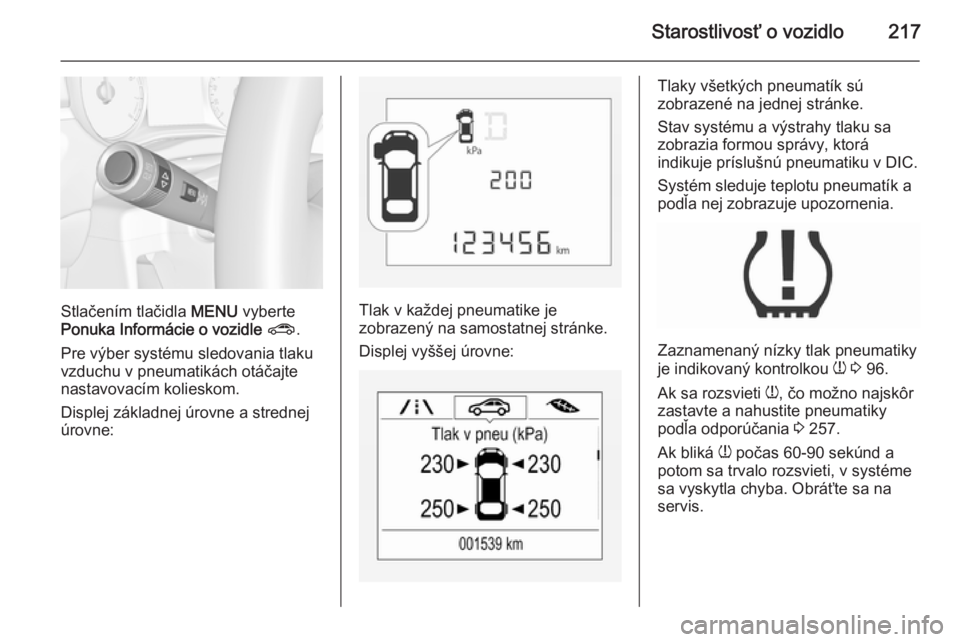

Starostlivosť o vozidlo217
Stlačením tlačidla MENU vyberte
Ponuka Informácie o vozidle ? .
Pre výber systému sledovania tlaku
vzduchu v pneumatikách otáčajte
nastavovacím kolieskom.
Displej základnej úrovne a strednej
úrovne:Tlak v každej pneumatike je
zobrazený na samostatnej stránke.
Displej vyššej úrovne:
Tlaky všetkých pneumatík sú
zobrazené na jednej stránke.
Stav systému a výstrahy tlaku sa
zobrazia formou správy, ktorá
indikuje príslušnú pneumatiku v DIC.
Systém sleduje teplotu pneumatík a
podľa nej zobrazuje upozornenia.
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 96.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 257.
Ak bliká w počas 60-90 sekúnd a
potom sa trvalo rozsvieti, v systéme
sa vyskytla chyba. Obráťte sa na
servis.
Page 220 of 269

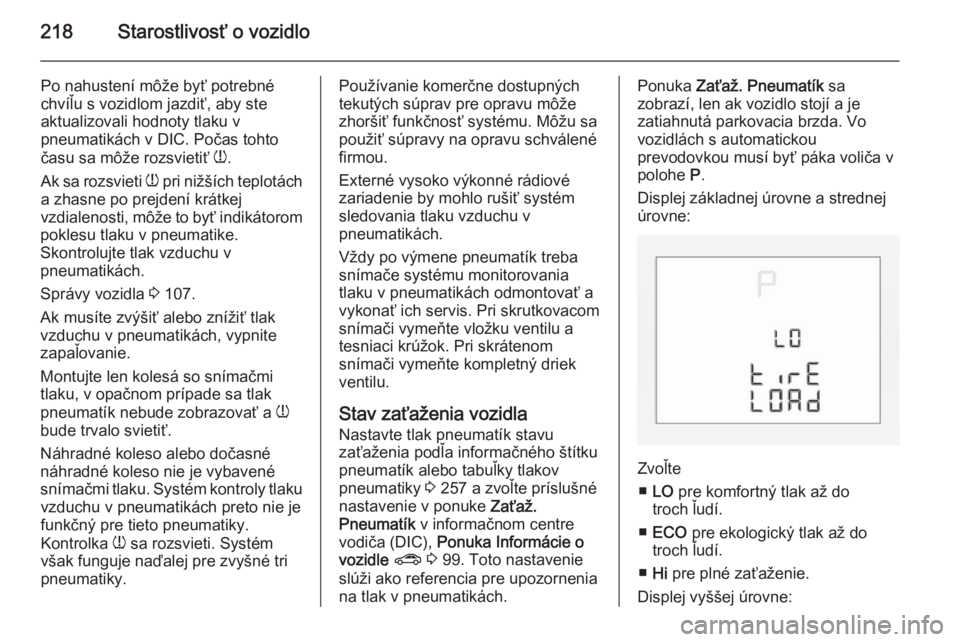

218Starostlivosť o vozidlo
Po nahustení môže byť potrebné
chvíľu s vozidlom jazdiť, aby ste
aktualizovali hodnoty tlaku v
pneumatikách v DIC. Počas tohto
času sa môže rozsvietiť w.
Ak sa rozsvieti w pri nižších teplotách
a zhasne po prejdení krátkej
vzdialenosti, môže to byť indikátorom
poklesu tlaku v pneumatike.
Skontrolujte tlak vzduchu v
pneumatikách.
Správy vozidla 3 107.
Ak musíte zvýšiť alebo znížiť tlak
vzduchu v pneumatikách, vypnite
zapaľovanie.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Náhradné koleso alebo dočasné
náhradné koleso nie je vybavené
snímačmi tlaku. Systém kontroly tlaku vzduchu v pneumatikách preto nie je
funkčný pre tieto pneumatiky.
Kontrolka w sa rozsvieti. Systém
však funguje naďalej pre zvyšné tri pneumatiky.Používanie komerčne dostupných
tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.
Externé vysoko výkonné rádiové
zariadenie by mohlo rušiť systém
sledovania tlaku vzduchu v
pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania tlaku v pneumatikách odmontovať a
vykonať ich servis. Pri skrutkovacom
snímači vymeňte vložku ventilu a
tesniaci krúžok. Pri skrátenom
snímači vymeňte kompletný driek
ventilu.
Stav zaťaženia vozidla Nastavte tlak pneumatík stavu
zaťaženia podľa informačného štítku
pneumatík alebo tabuľky tlakov
pneumatiky 3 257 a zvoľte príslušné
nastavenie v ponuke Zaťaž.
Pneumatík v informačnom centre
vodiča (DIC), Ponuka Informácie o
vozidle ? 3 99. Toto nastavenie
slúži ako referencia pre upozornenia
na tlak v pneumatikách.Ponuka Zaťaž. Pneumatík sa
zobrazí, len ak vozidlo stojí a je
zatiahnutá parkovacia brzda. Vo
vozidlách s automatickou
prevodovkou musí byť páka voliča v
polohe P.
Displej základnej úrovne a strednej
úrovne:
Zvoľte
■ LO pre komfortný tlak až do
troch ľudí.
■ ECO pre ekologický tlak až do
troch ľudí.
■ Hi pre plné zaťaženie.
Displej vyššej úrovne:
