OPEL CORSA 2015.75 Priručnik za vlasnika (in Croatian)

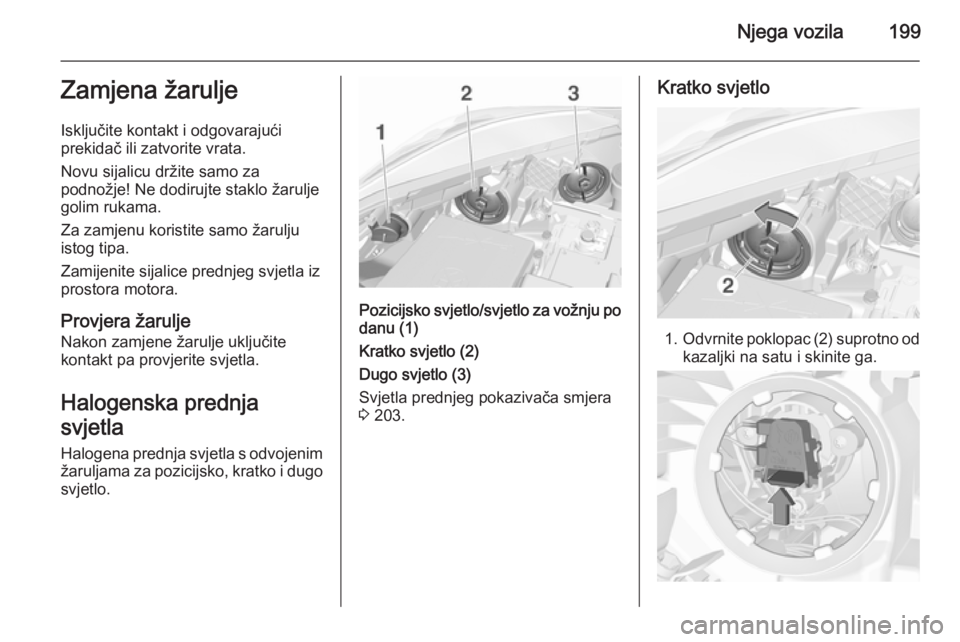

Njega vozila199Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu sijalicu držite samo za
podnožje! Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite samo žarulju istog tipa.
Zamijenite sijalice prednjeg svjetla iz prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja
svjetla Halogena prednja svjetla s odvojenim
žaruljama za pozicijsko, kratko i dugo
svjetlo.
Pozicijsko svjetlo/svjetlo za vožnju po
danu (1)
Kratko svjetlo (2)
Dugo svjetlo (3)
Svjetla prednjeg pokazivača smjera
3 203.
Kratko svjetlo
1. Odvrnite poklopac (2) suprotno od
kazaljki na satu i skinite ga.

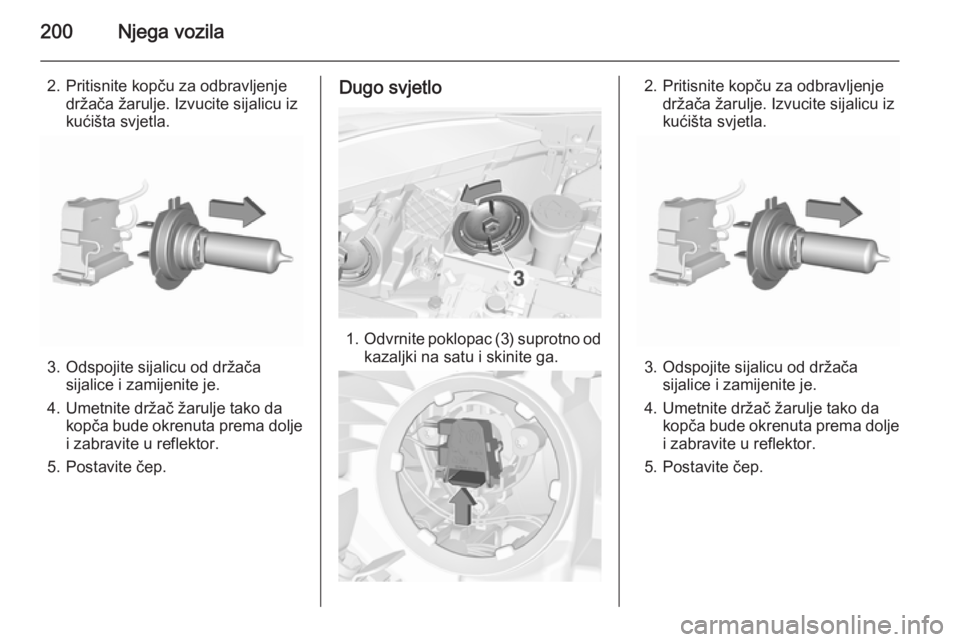

200Njega vozila
2. Pritisnite kopču za odbravljenjedržača žarulje. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje tako da kopča bude okrenuta prema dolje
i zabravite u reflektor.
5. Postavite čep.
Dugo svjetlo
1. Odvrnite poklopac (3) suprotno od
kazaljki na satu i skinite ga.
2. Pritisnite kopču za odbravljenje držača žarulje. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje tako da kopča bude okrenuta prema dolje
i zabravite u reflektor.
5. Postavite čep.

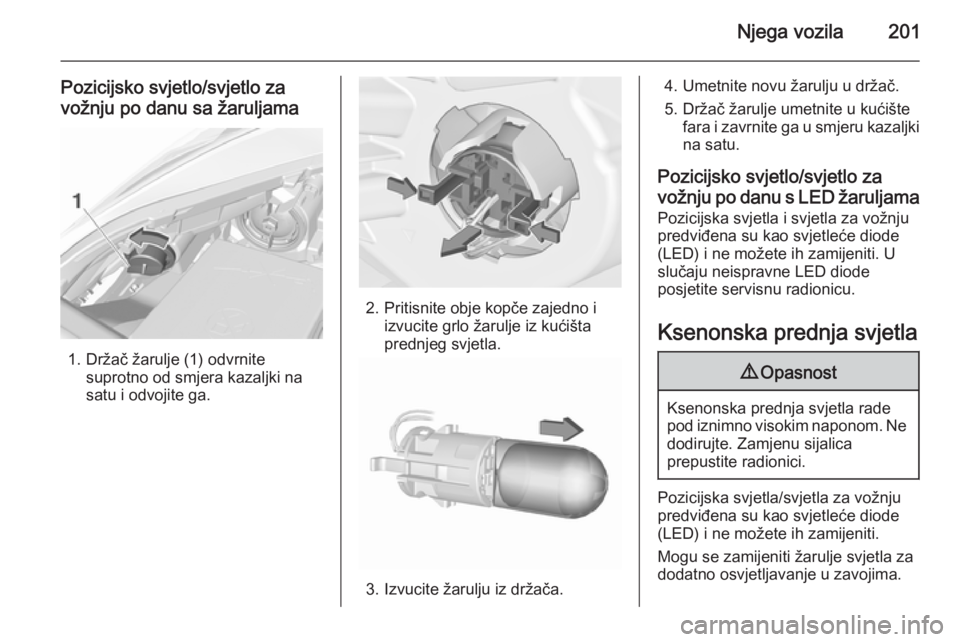

Njega vozila201
Pozicijsko svjetlo/svjetlo za
vožnju po danu sa žaruljama
1. Držač žarulje (1) odvrnite suprotno od smjera kazaljki na
satu i odvojite ga.
2. Pritisnite obje kopče zajedno i izvucite grlo žarulje iz kućišta
prednjeg svjetla.
3. Izvucite žarulju iz držača.
4. Umetnite novu žarulju u držač.
5. Držač žarulje umetnite u kućište fara i zavrnite ga u smjeru kazaljki
na satu.
Pozicijsko svjetlo/svjetlo za vožnju po danu s LED žaruljama
Pozicijska svjetla i svjetla za vožnju
predviđena su kao svjetleće diode
(LED) i ne možete ih zamijeniti. U
slučaju neispravne LED diode
posjetite servisnu radionicu.
Ksenonska prednja svjetla9 Opasnost
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Pozicijska svjetla/svjetla za vožnju
predviđena su kao svjetleće diode
(LED) i ne možete ih zamijeniti.
Mogu se zamijeniti žarulje svjetla za
dodatno osvjetljavanje u zavojima.

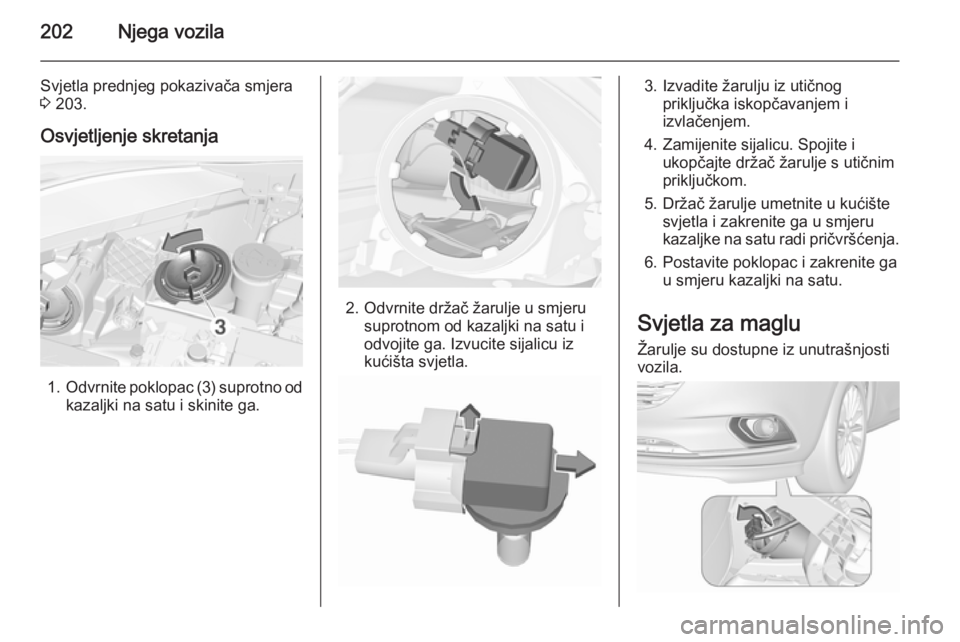

202Njega vozila
Svjetla prednjeg pokazivača smjera
3 203.
Osvjetljenje skretanja
1. Odvrnite poklopac (3) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Izvadite žarulju iz utičnog priključka iskopčavanjem iizvlačenjem.
4. Zamijenite sijalicu. Spojite i ukopčajte držač žarulje s utičnim
priključkom.
5. Držač žarulje umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljke na satu radi pričvršćenja.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Svjetla za maglu
Žarulje su dostupne iz unutrašnjosti vozila.

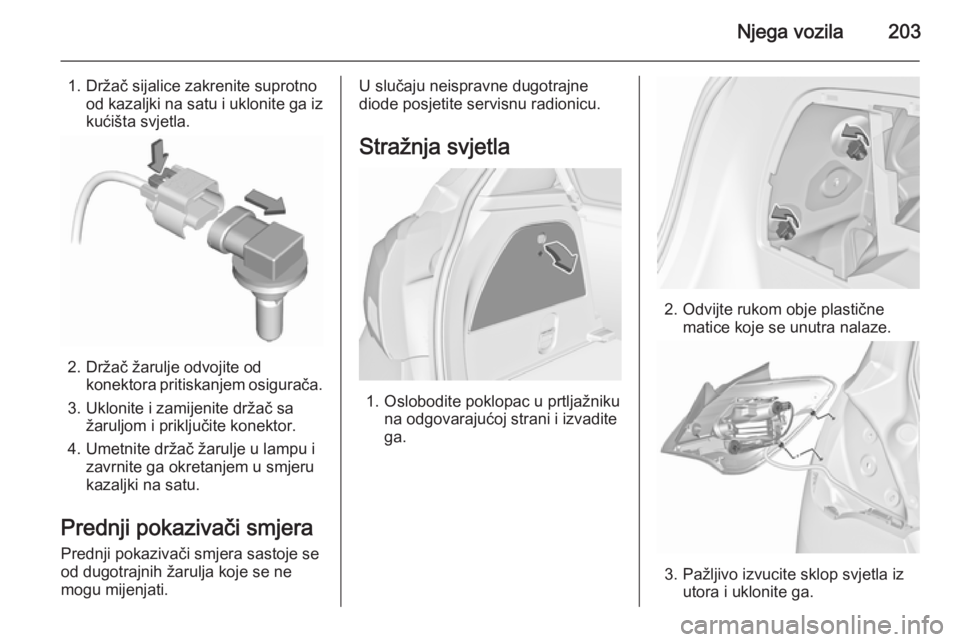

Njega vozila203
1. Držač sijalice zakrenite suprotnood kazaljki na satu i uklonite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Prednji pokazivači smjera
Prednji pokazivači smjera sastoje se
od dugotrajnih žarulja koje se ne
mogu mijenjati.
U slučaju neispravne dugotrajne
diode posjetite servisnu radionicu.
Stražnja svjetla
1. Oslobodite poklopac u prtljažniku na odgovarajućoj strani i izvadite
ga.
2. Odvijte rukom obje plastične matice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.

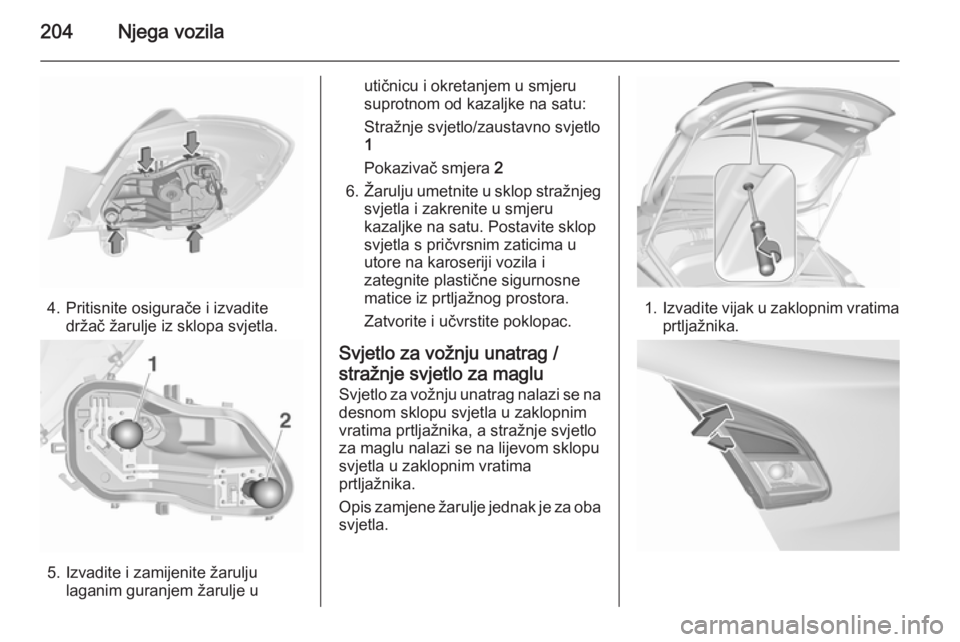

204Njega vozila
4. Pritisnite osigurače i izvaditedržač žarulje iz sklopa svjetla.
5. Izvadite i zamijenite žaruljulaganim guranjem žarulje u
utičnicu i okretanjem u smjeru
suprotnom od kazaljke na satu:
Stražnje svjetlo/zaustavno svjetlo
1
Pokazivač smjera 2
6. Žarulju umetnite u sklop stražnjeg
svjetla i zakrenite u smjeru
kazaljke na satu. Postavite sklop
svjetla s pričvrsnim zaticima u
utore na karoseriji vozila i
zategnite plastične sigurnosne
matice iz prtljažnog prostora.
Zatvorite i učvrstite poklopac.
Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu Svjetlo za vožnju unatrag nalazi se na
desnom sklopu svjetla u zaklopnim
vratima prtljažnika, a stražnje svjetlo
za maglu nalazi se na lijevom sklopu
svjetla u zaklopnim vratima
prtljažnika.
Opis zamjene žarulje jednak je za oba
svjetla.
1. Izvadite vijak u zaklopnim vratima
prtljažnika.

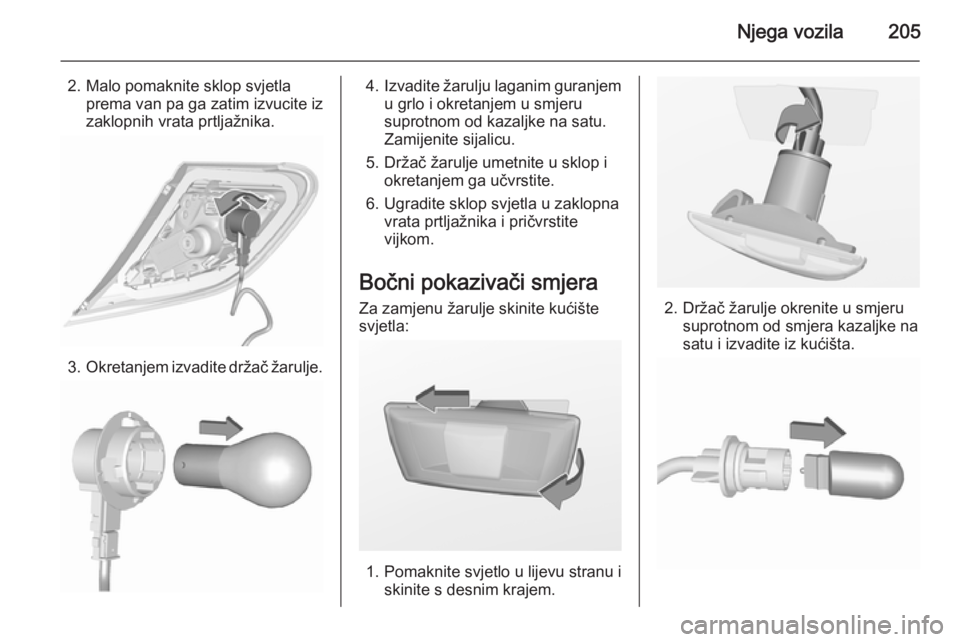

Njega vozila205
2. Malo pomaknite sklop svjetlaprema van pa ga zatim izvucite iz
zaklopnih vrata prtljažnika.
3. Okretanjem izvadite držač žarulje.
4.Izvadite žarulju laganim guranjem
u grlo i okretanjem u smjeru
suprotnom od kazaljke na satu.
Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop i okretanjem ga učvrstite.
6. Ugradite sklop svjetla u zaklopna vrata prtljažnika i pričvrstite
vijkom.
Bočni pokazivači smjera Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite iz kućišta.

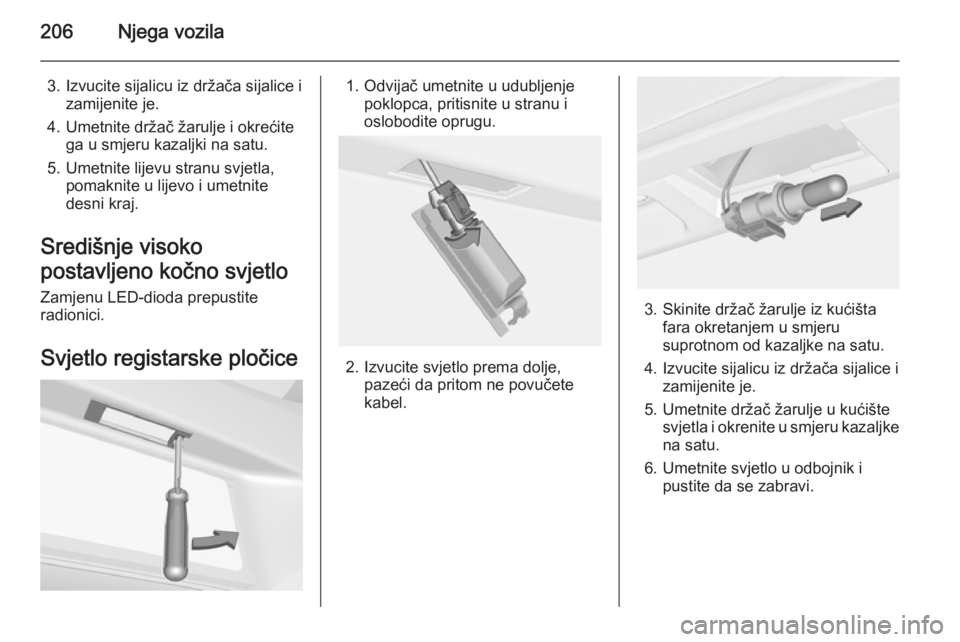

206Njega vozila
3. Izvucite sijalicu iz držača sijalice izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Središnje visoko
postavljeno kočno svjetlo
Zamjenu LED-dioda prepustite
radionici.
Svjetlo registarske pločice1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Skinite držač žarulje iz kućišta fara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u odbojnik i pustite da se zabravi.

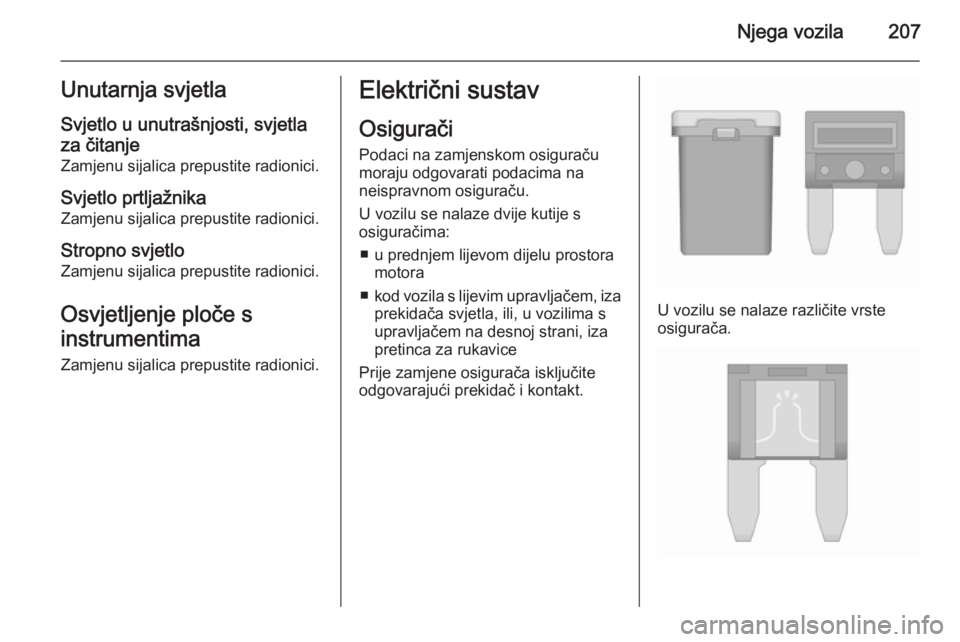

Njega vozila207Unutarnja svjetlaSvjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite radionici.
Svjetlo prtljažnika
Zamjenu sijalica prepustite radionici.
Stropno svjetlo Zamjenu sijalica prepustite radionici.
Osvjetljenje ploče s
instrumentima Zamjenu sijalica prepustite radionici.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora
■ kod vozila s lijevim upravljačem, iza
prekidača svjetla, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.

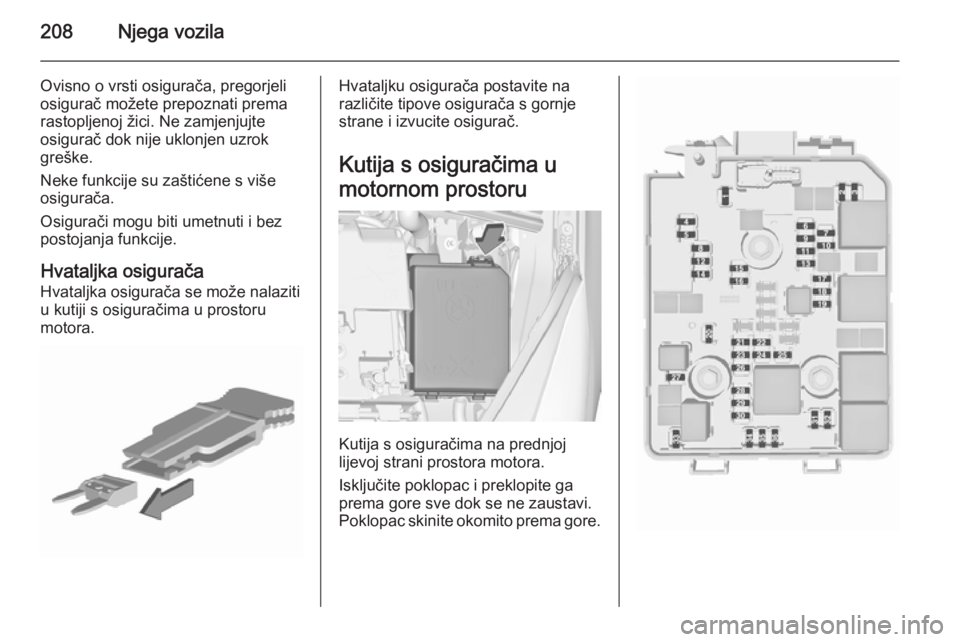

208Njega vozila
Ovisno o vrsti osigurača, pregorjeliosigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
