OPEL CORSA 2015.75 Uporabniški priročnik

Nega vozila199

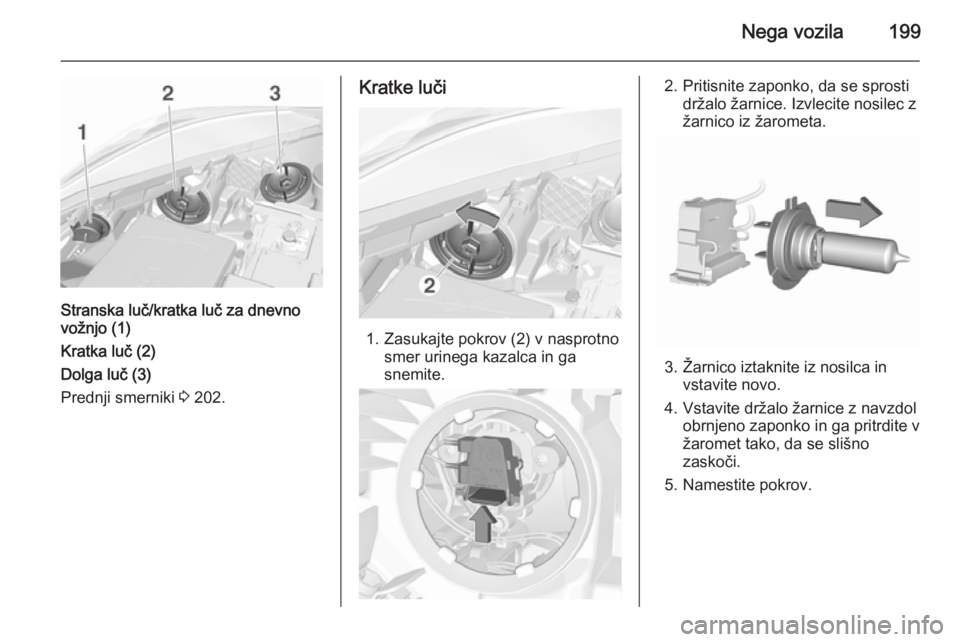

Stranska luč/kratka luč za dnevno
vožnjo (1)
Kratka luč (2)
Dolga luč (3)
Prednji smerniki 3 202.
Kratke luči
1. Zasukajte pokrov (2) v nasprotno
smer urinega kazalca in ga
snemite.
2. Pritisnite zaponko, da se sprosti držalo žarnice. Izvlecite nosilec z
žarnico iz žarometa.
3. Žarnico iztaknite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice z navzdol obrnjeno zaponko in ga pritrdite v
žaromet tako, da se slišno
zaskoči.
5. Namestite pokrov.

200Nega vozila

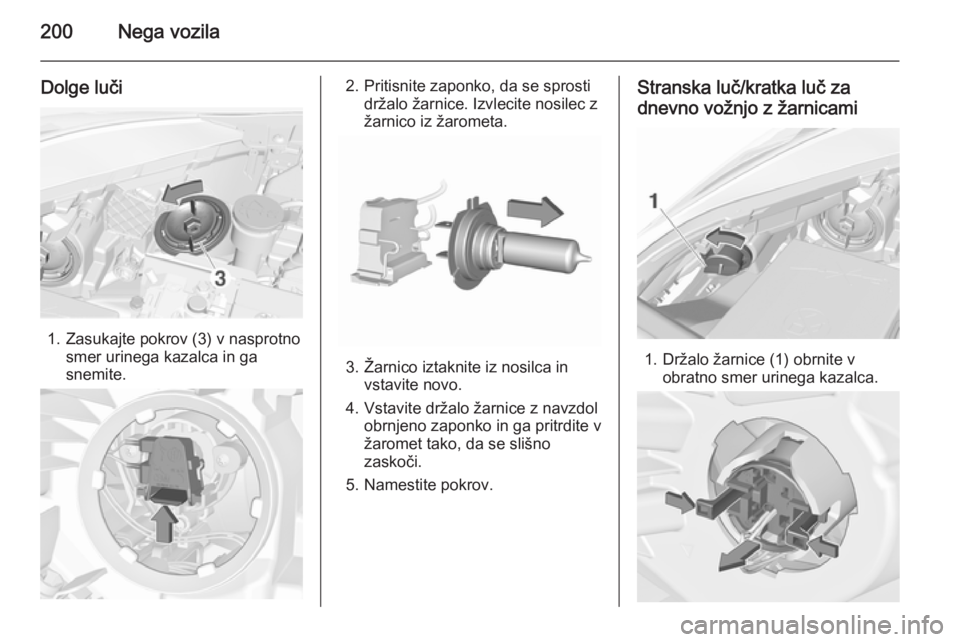

Dolge luči
1. Zasukajte pokrov (3) v nasprotnosmer urinega kazalca in ga
snemite.
2. Pritisnite zaponko, da se sprosti držalo žarnice. Izvlecite nosilec z
žarnico iz žarometa.
3. Žarnico iztaknite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice z navzdol obrnjeno zaponko in ga pritrdite v
žaromet tako, da se slišno
zaskoči.
5. Namestite pokrov.
Stranska luč/kratka luč za dnevno vožnjo z žarnicami
1. Držalo žarnice (1) obrnite v obratno smer urinega kazalca.

Nega vozila201

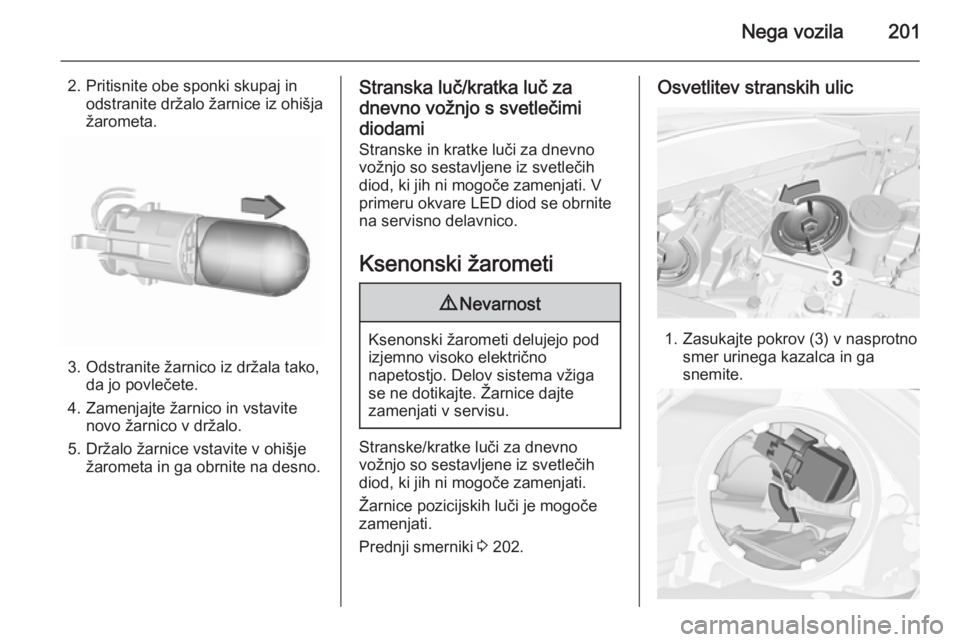

2. Pritisnite obe sponki skupaj inodstranite držalo žarnice iz ohišja
žarometa.
3. Odstranite žarnico iz držala tako, da jo povlečete.
4. Zamenjajte žarnico in vstavite novo žarnico v držalo.
5. Držalo žarnice vstavite v ohišje žarometa in ga obrnite na desno.
Stranska luč/kratka luč za
dnevno vožnjo s svetlečimidiodami Stranske in kratke luči za dnevno
vožnjo so sestavljene iz svetlečih
diod, ki jih ni mogoče zamenjati. V
primeru okvare LED diod se obrnite
na servisno delavnico.
Ksenonski žarometi9 Nevarnost
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Delov sistema vžiga se ne dotikajte. Žarnice dajte
zamenjati v servisu.
Stranske/kratke luči za dnevno
vožnjo so sestavljene iz svetlečih diod, ki jih ni mogoče zamenjati.
Žarnice pozicijskih luči je mogoče
zamenjati.
Prednji smerniki 3 202.
Osvetlitev stranskih ulic
1. Zasukajte pokrov (3) v nasprotno
smer urinega kazalca in ga
snemite.

202Nega vozila

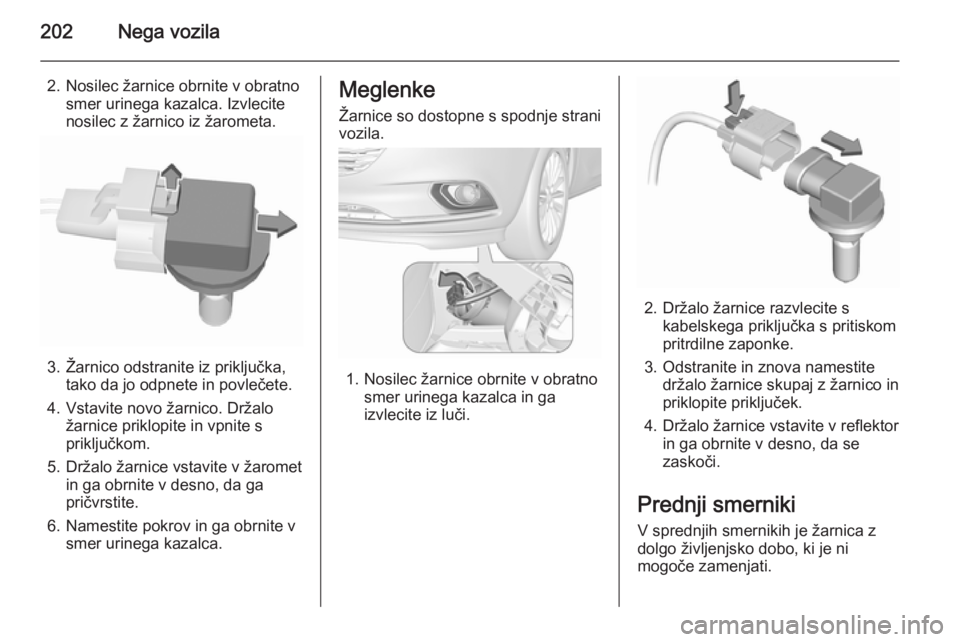

2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico odstranite iz priključka, tako da jo odpnete in povlečete.
4. Vstavite novo žarnico. Držalo žarnice priklopite in vpnite s
priključkom.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno, da ga
pričvrstite.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Meglenke
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice obrnite v obratno smer urinega kazalca in ga
izvlecite iz luči.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Prednji smerniki V sprednjih smernikih je žarnica z
dolgo življenjsko dobo, ki je ni
mogoče zamenjati.

Nega vozila203
V primeru okvare žarnice z dolgo
življenjsko dobo se obrnite na
servisno delavnico.
Zadnje luči
1. Sprostite pokrov v prtljažniku na ustrezni strani in ga odstranite.
2. Z notranje strani popustite in zroko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Pritisnite pritrdilne zaponke in odstranite nosilec žarnic iz sklopaluči.

204Nega vozila

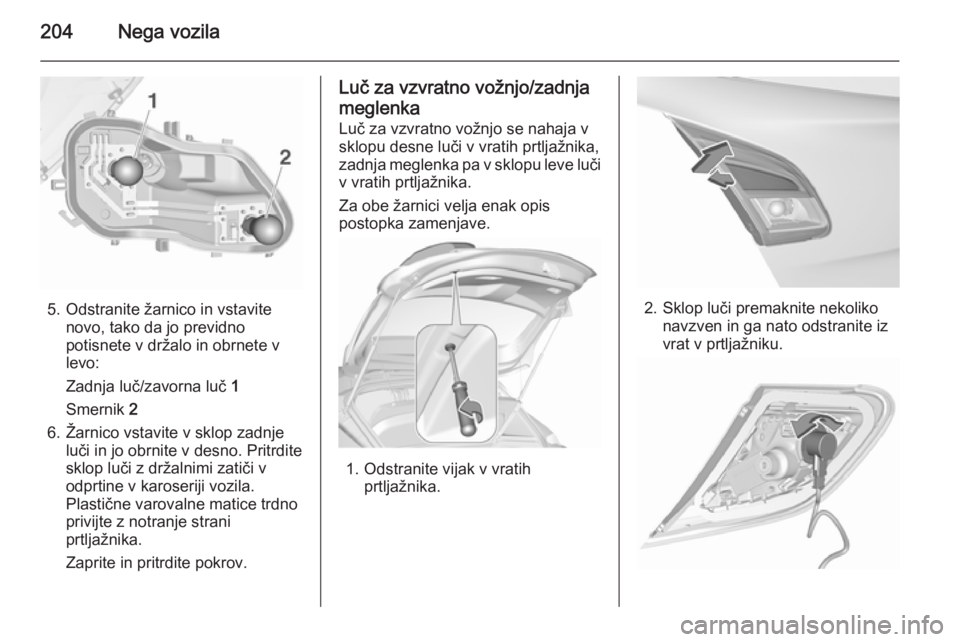

5. Odstranite žarnico in vstavitenovo, tako da jo previdno
potisnete v držalo in obrnete v
levo:
Zadnja luč/zavorna luč 1
Smernik 2
6. Žarnico vstavite v sklop zadnje luči in jo obrnite v desno. Pritrdite
sklop luči z držalnimi zatiči v
odprtine v karoseriji vozila.
Plastične varovalne matice trdno
privijte z notranje strani
prtljažnika.
Zaprite in pritrdite pokrov.
Luč za vzvratno vožnjo/zadnja
meglenka
Luč za vzvratno vožnjo se nahaja v
sklopu desne luči v vratih prtljažnika,
zadnja meglenka pa v sklopu leve luči v vratih prtljažnika.
Za obe žarnici velja enak opis
postopka zamenjave.
1. Odstranite vijak v vratih prtljažnika.
2. Sklop luči premaknite nekolikonavzven in ga nato odstranite iz
vrat v prtljažniku.

Nega vozila205

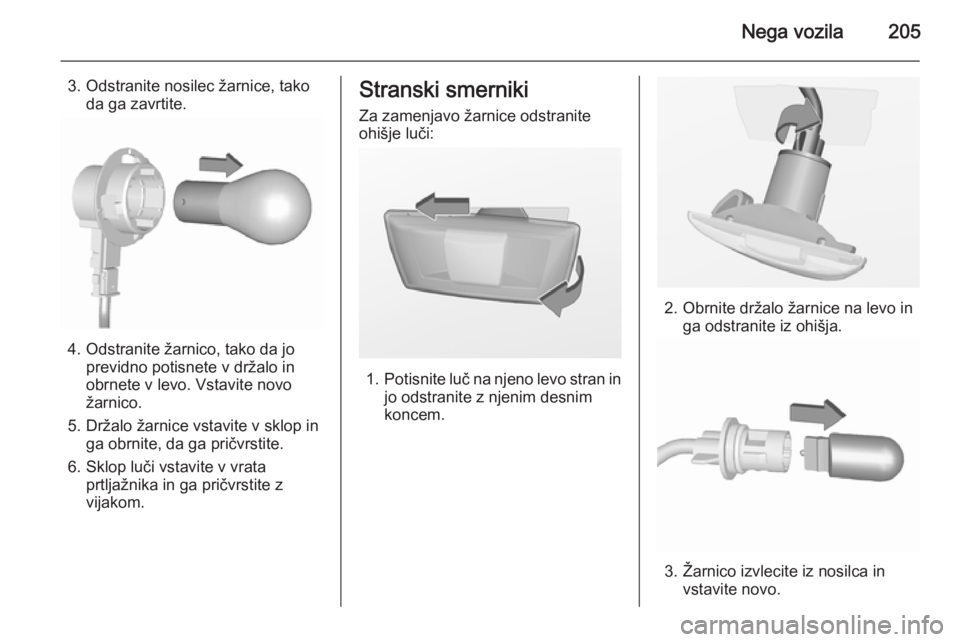

3. Odstranite nosilec žarnice, takoda ga zavrtite.
4. Odstranite žarnico, tako da jo previdno potisnete v držalo in
obrnete v levo. Vstavite novo
žarnico.
5. Držalo žarnice vstavite v sklop in ga obrnite, da ga pričvrstite.
6. Sklop luči vstavite v vrata prtljažnika in ga pričvrstite z
vijakom.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Žarnico izvlecite iz nosilca in vstavite novo.

206Nega vozila

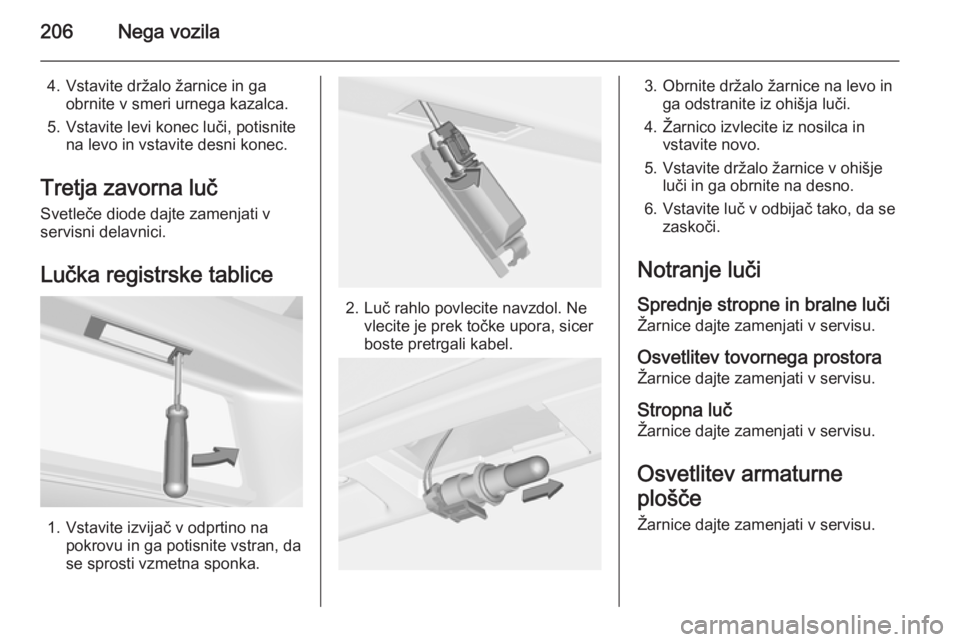

4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Tretja zavorna luč Svetleče diode dajte zamenjati v
servisni delavnici.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabel.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Žarnico izvlecite iz nosilca in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora
Žarnice dajte zamenjati v servisu.
Stropna luč
Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne
plošče
Žarnice dajte zamenjati v servisu.

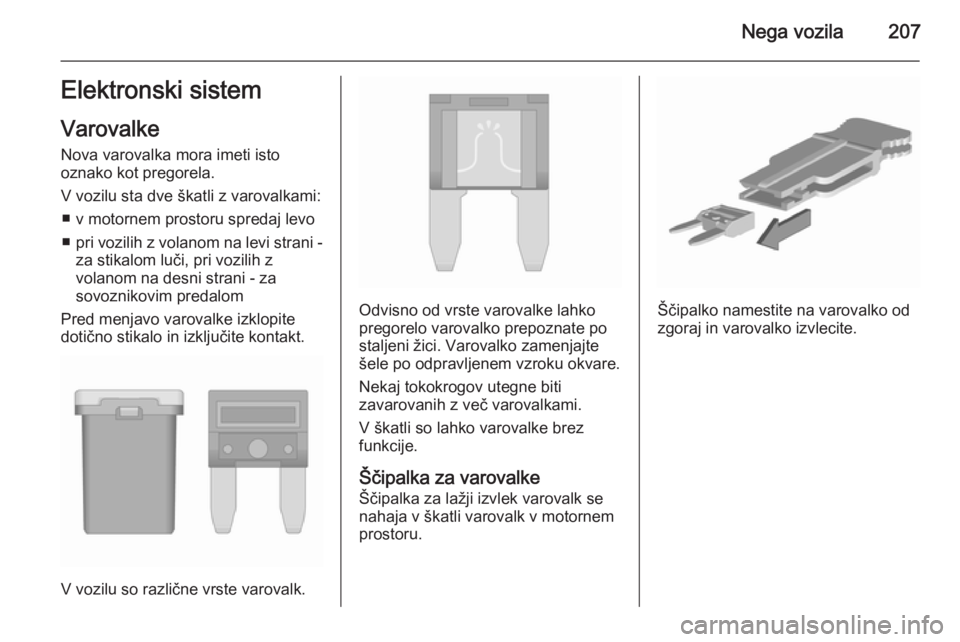

Nega vozila207Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ■ v motornem prostoru spredaj levo
■ pri vozilih z volanom na levi strani -
za stikalom luči, pri vozilih z
volanom na desni strani - za
sovoznikovim predalom
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.

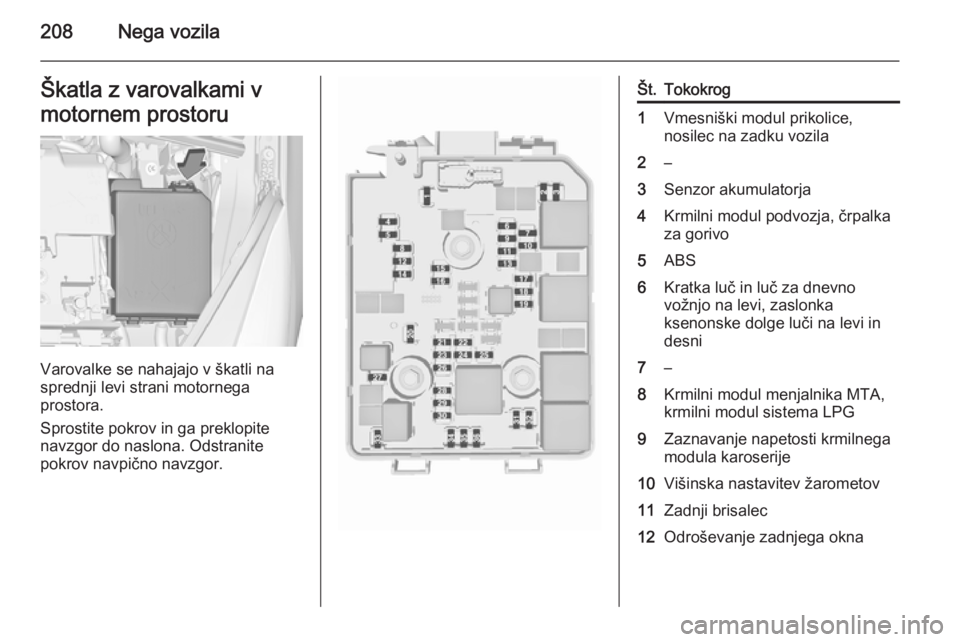

208Nega vozilaŠkatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.
Št.Tokokrog1Vmesniški modul prikolice,
nosilec na zadku vozila2–3Senzor akumulatorja4Krmilni modul podvozja, črpalka
za gorivo5ABS6Kratka luč in luč za dnevno
vožnjo na levi, zaslonka
ksenonske dolge luči na levi in
desni7–8Krmilni modul menjalnika MTA,
krmilni modul sistema LPG9Zaznavanje napetosti krmilnega
modula karoserije10Višinska nastavitev žarometov11Zadnji brisalec12Odroševanje zadnjega okna
