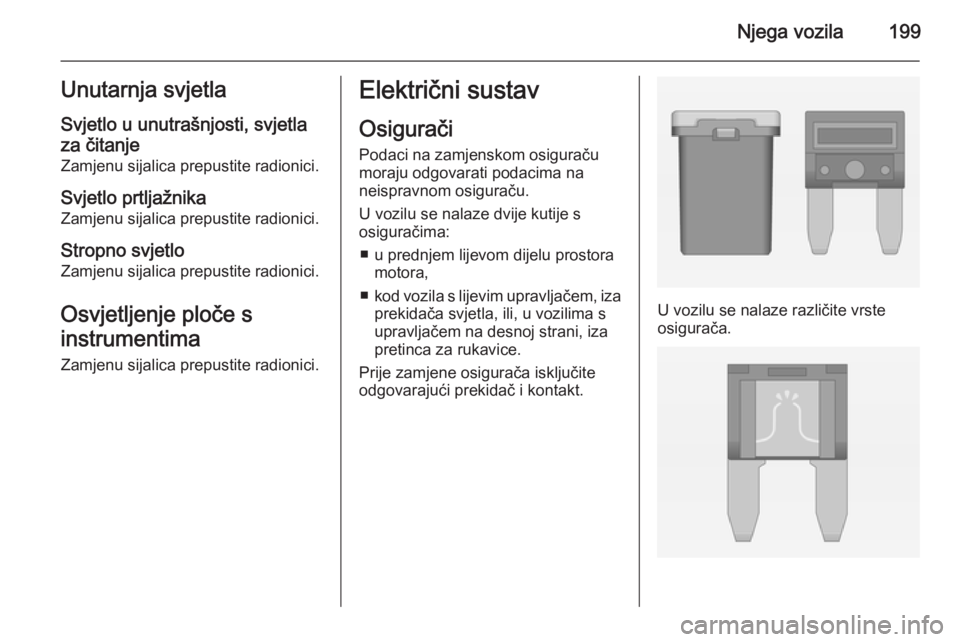

Njega vozila199Unutarnja svjetlaSvjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite radionici.
Svjetlo prtljažnika
Zamjenu sijalica prepustite radionici.
Stropno svjetlo Zamjenu sijalica prepustite radionici.
Osvjetljenje ploče s
instrumentima Zamjenu sijalica prepustite radionici.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ kod vozila s lijevim upravljačem, iza
prekidača svjetla, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.

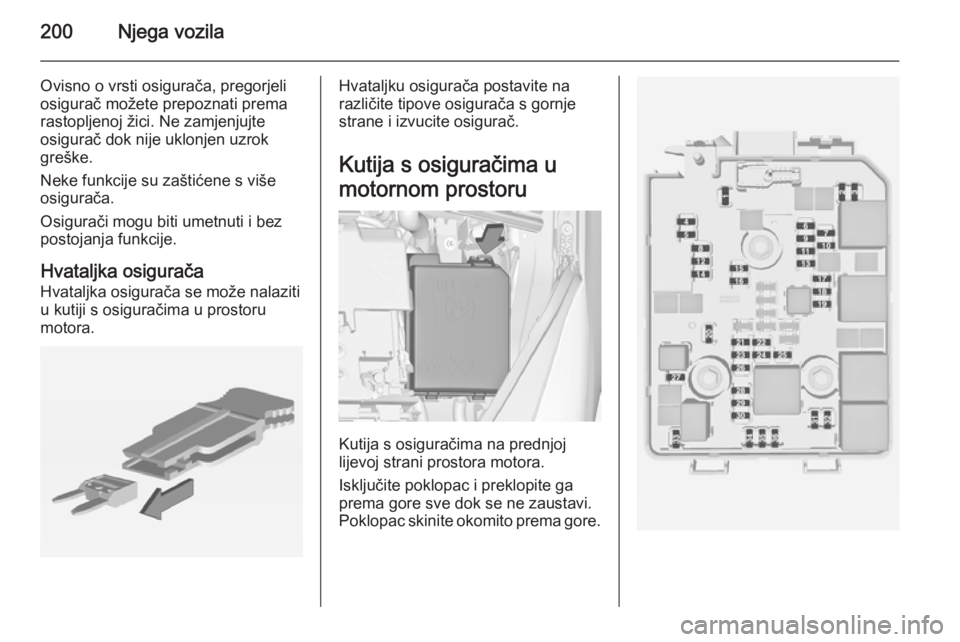

200Njega vozila
Ovisno o vrsti osigurača, pregorjeliosigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

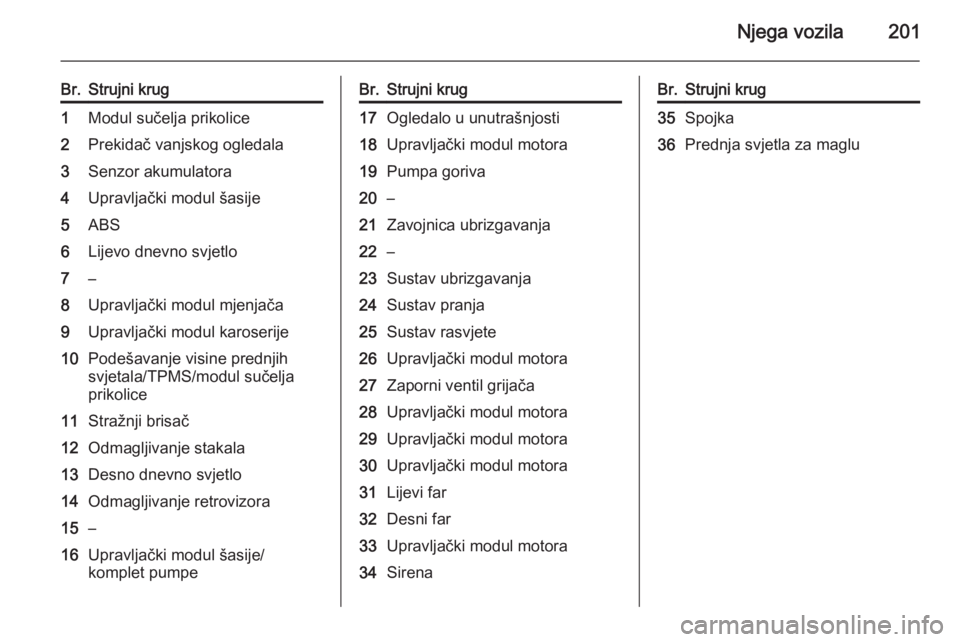

Njega vozila201
Br.Strujni krug1Modul sučelja prikolice2Prekidač vanjskog ogledala3Senzor akumulatora4Upravljački modul šasije5ABS6Lijevo dnevno svjetlo7–8Upravljački modul mjenjača9Upravljački modul karoserije10Podešavanje visine prednjih
svjetala/TPMS/modul sučelja
prikolice11Stražnji brisač12Odmagljivanje stakala13Desno dnevno svjetlo14Odmagljivanje retrovizora15–16Upravljački modul šasije/
komplet pumpeBr.Strujni krug17Ogledalo u unutrašnjosti18Upravljački modul motora19Pumpa goriva20–21Zavojnica ubrizgavanja22–23Sustav ubrizgavanja24Sustav pranja25Sustav rasvjete26Upravljački modul motora27Zaporni ventil grijača28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Lijevi far32Desni far33Upravljački modul motora34SirenaBr.Strujni krug35Spojka36Prednja svjetla za maglu

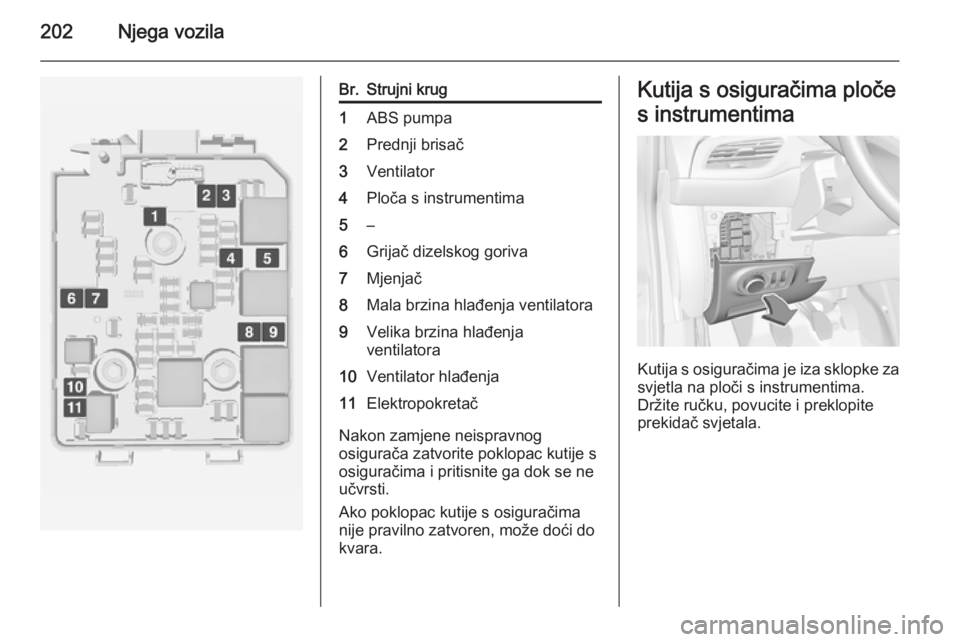

202Njega vozila
Br.Strujni krug1ABS pumpa2Prednji brisač3Ventilator4Ploča s instrumentima5–6Grijač dizelskog goriva7Mjenjač8Mala brzina hlađenja ventilatora9Velika brzina hlađenja
ventilatora10Ventilator hlađenja11Elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče
s instrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.

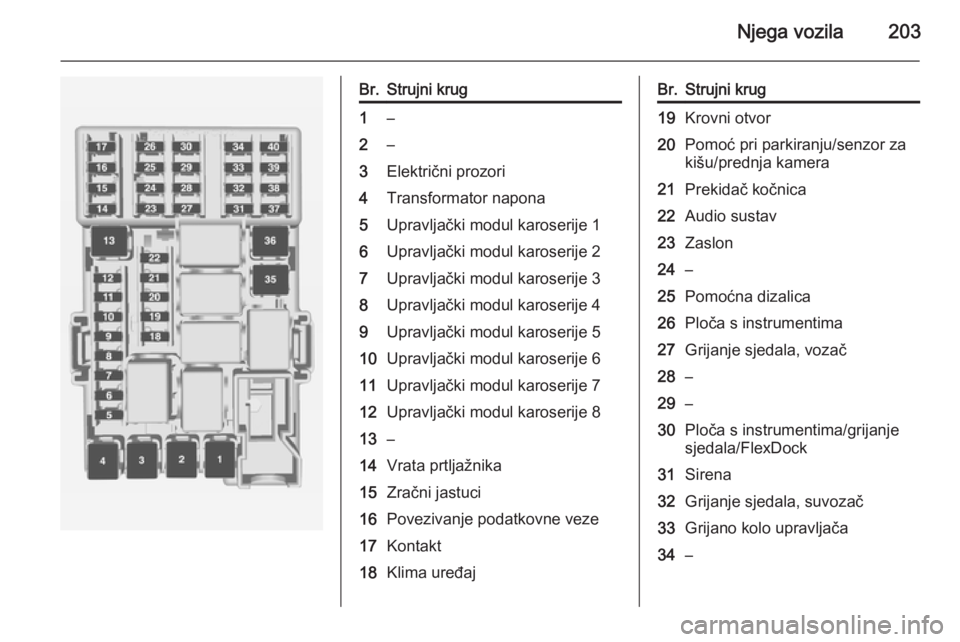

Njega vozila203
Br.Strujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Zračni jastuci16Povezivanje podatkovne veze17Kontakt18Klima uređajBr.Strujni krug19Krovni otvor20Pomoć pri parkiranju/senzor za
kišu/prednja kamera21Prekidač kočnica22Audio sustav23Zaslon24–25Pomoćna dizalica26Ploča s instrumentima27Grijanje sjedala, vozač28–29–30Ploča s instrumentima/grijanje
sjedala/FlexDock31Sirena32Grijanje sjedala, suvozač33Grijano kolo upravljača34–

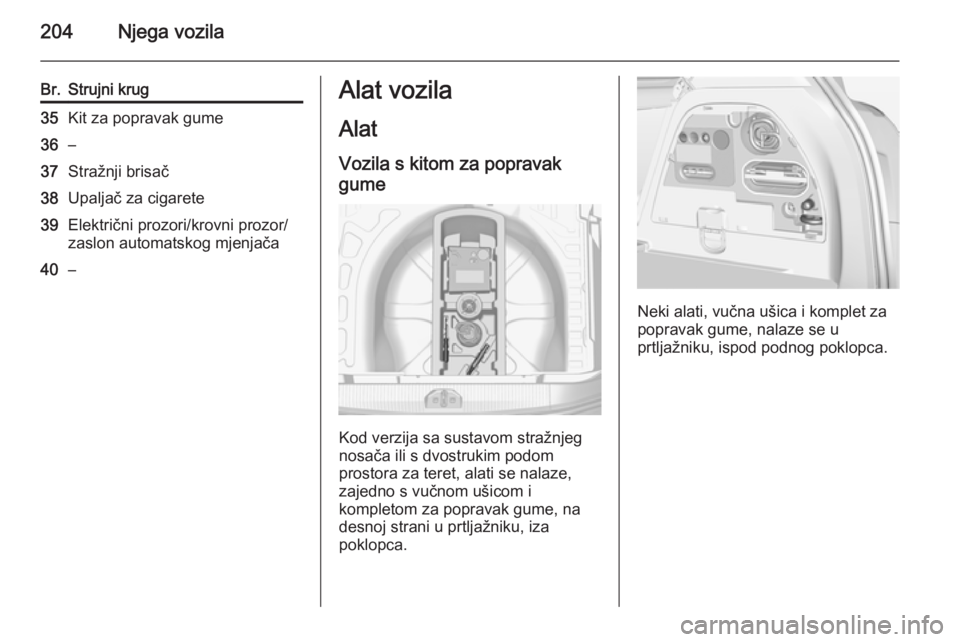

204Njega vozila
Br.Strujni krug35Kit za popravak gume36–37Stražnji brisač38Upaljač za cigarete39Električni prozori/krovni prozor/
zaslon automatskog mjenjača40–Alat vozila
Alat Vozila s kitom za popravakgume
Kod verzija sa sustavom stražnjeg
nosača ili s dvostrukim podom
prostora za teret, alati se nalaze,
zajedno s vučnom ušicom i
kompletom za popravak gume, na
desnoj strani u prtljažniku, iza
poklopca.
Neki alati, vučna ušica i komplet za
popravak gume, nalaze se u
prtljažniku, ispod podnog poklopca.

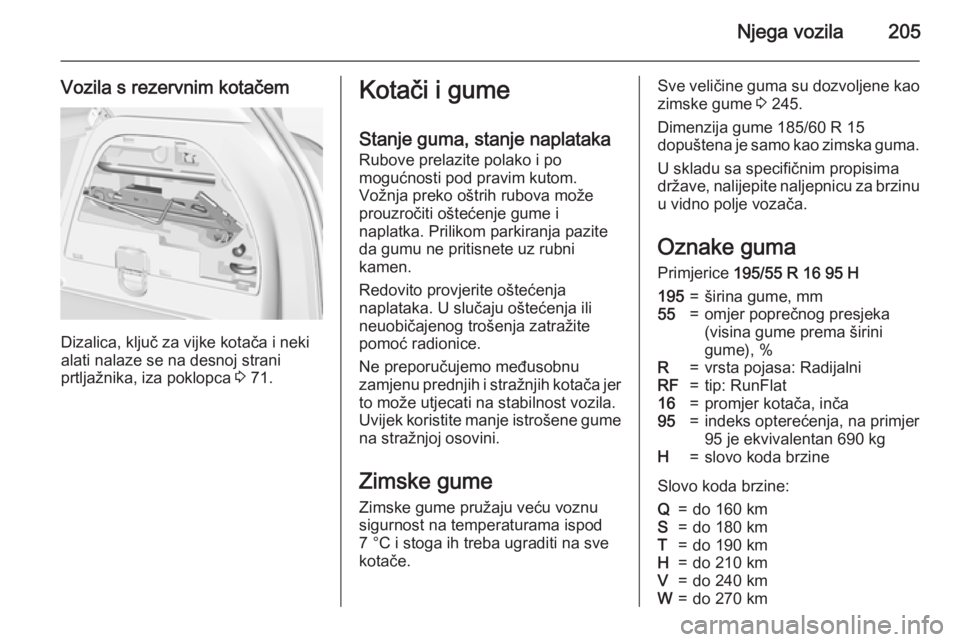

Njega vozila205
Vozila s rezervnim kotačem
Dizalica, ključ za vijke kotača i neki
alati nalaze se na desnoj strani
prtljažnika, iza poklopca 3 71.
Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer to može utjecati na stabilnost vozila.Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.Sve veličine guma su dozvoljene kao
zimske gume 3 245.
Dimenzija gume 185/60 R 15
dopuštena je samo kao zimska guma.
U skladu sa specifičnim propisimadržave, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Oznake guma
Primjerice 195/55 R 16 95 H195=širina gume, mm55=omjer poprečnog presjeka
(visina gume prema širini
gume), %R=vrsta pojasa: RadijalniRF=tip: RunFlat16=promjer kotača, inča95=indeks opterećenja, na primjer 95 je ekvivalentan 690 kgH=slovo koda brzine
Slovo koda brzine:
Q=do 160 kmS=do 180 kmT=do 190 kmH=do 210 kmV=do 240 kmW=do 270 km

206Njega vozila
Gume sa smjerom okretanja
Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna
strana gume).
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
To također vrijedi za vozila sa
sustavom kontrole tlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumi 3 245.
Naljepnica s informacijom o tlaku gumama na okviru desnih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
■ Utvrdite kod za identifikaciju motora. Podaci o motoru 3 238.
■ Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 245.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama

Njega vozila207može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt. Nakon
podešavanja tlaka u gumama
uključite kontakt i odaberite
odgovarajuću postavku na stranici
Opterećenje guma na informacijskom
centru vozača 3 96.
Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama (TPMS) stalno provjerava tlak u
svima četirima gumama jednom u
minuti, ako brzina vozila prekorači
određenu granicu.
Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Trenutne vrijednosti tlakova u
gumama mogu biti prikazane u
Izborniku Vozilo , na informacijskom
centru vozača (DIC).
Izbornik se može odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite tipku MENU za biranje
Izbornika Vozilo .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Zaslon osnovne i srednje klase:

208Njega vozila
Tlak u gumi za svaku gumu prikazujese na svojoj vlastitoj stranici.
Zaslon visoke klase:
Tlak u gumi za sve gume prikazuje se na jednoj stranici.
Status sustava i upozorenja u vezi
tlaka prikazuju se na DIC-u putem
poruke, koja ukazuje na
odgovarajuću gumu.
Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 94.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 245.
Ako w bljeska 60-90 sekundi, a zatim
svijetli neprestano, postoji greška u
sustavu. Kontaktirajte radionicu.
Nakon napuhavanja guma, možda će
biti potrebno napraviti probnu vožnju
kako bi se ažurirale vrijednosti tlaka u
gumama u sustavu DIC. Za to vrijeme
može se upaliti w.
Ako se
w upali pri nižim
temperaturama i zatim isključi nakon vožnje, to bi moglo upućivati na nizak
tlak. Provjerite tlak u gumama.
Poruke vozila 3 103.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te gume.
Kontrolno svjetlo w svijetli. Za ostale
tri gume sustav i dalje radi.
Korištenje komercijalno dostupnih
kompleta za popravak gume
tekućinom može utjecati na rad
sustava. Mogu se koristiti tvornički
odobreni kompleti za popravak.
Vanjski radio uređaj jake snage može
ometati sustav kontrole tlaka u
gumama.
