Nega vozila199

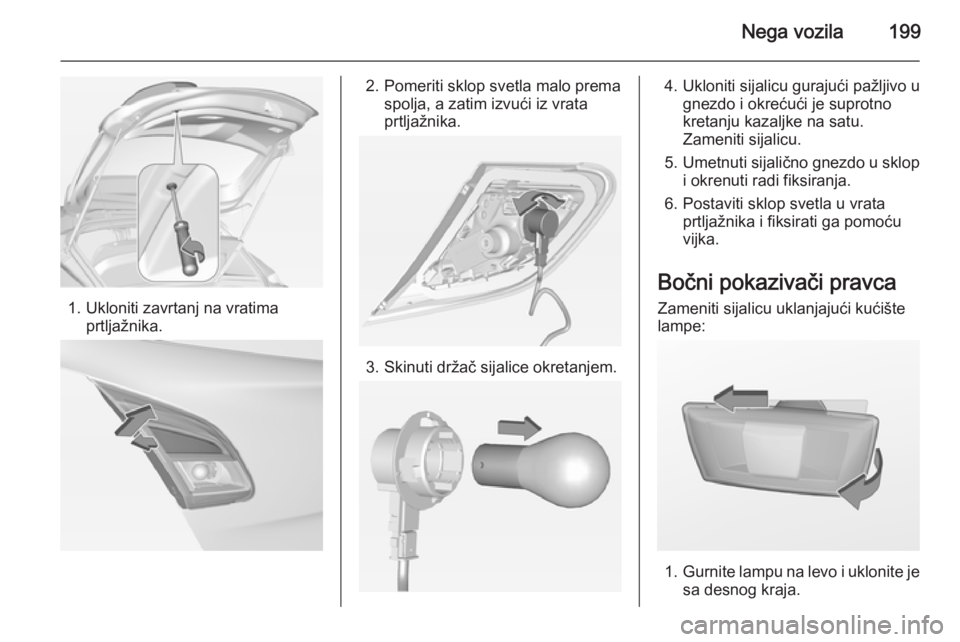

1. Ukloniti zavrtanj na vratimaprtljažnika.
2. Pomeriti sklop svetla malo premaspolja, a zatim izvući iz vrata
prtljažnika.
3. Skinuti držač sijalice okretanjem.
4. Ukloniti sijalicu gurajući pažljivo u gnezdo i okrećući je suprotno
kretanju kazaljke na satu.
Zameniti sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti radi fiksiranja.
6. Postaviti sklop svetla u vrata prtljažnika i fiksirati ga pomoću
vijka.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.

200Nega vozila

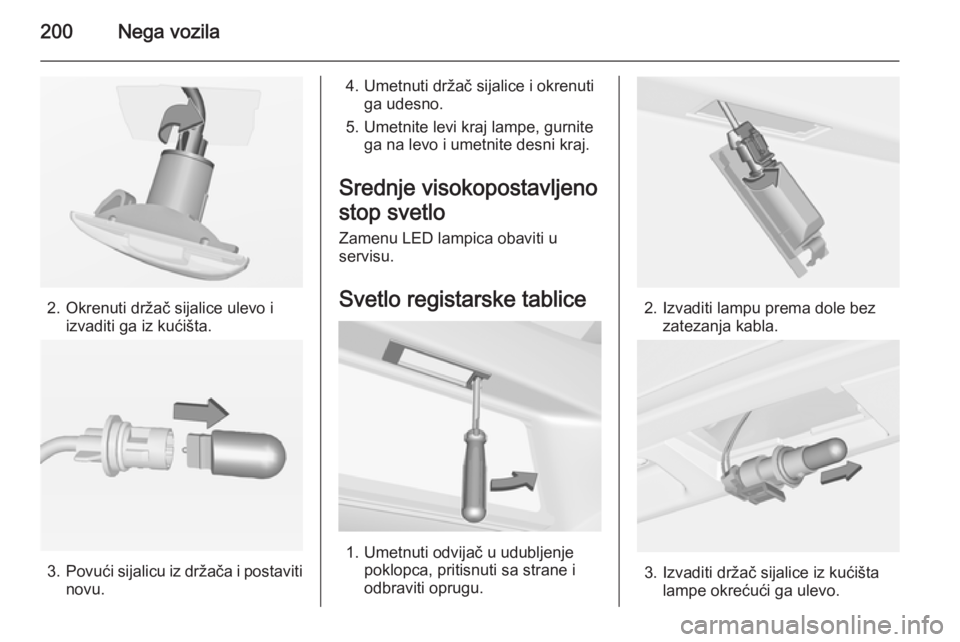

2. Okrenuti držač sijalice ulevo iizvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Srednje visokopostavljeno
stop svetlo
Zamenu LED lampica obaviti u
servisu.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole bez zatezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga ulevo.

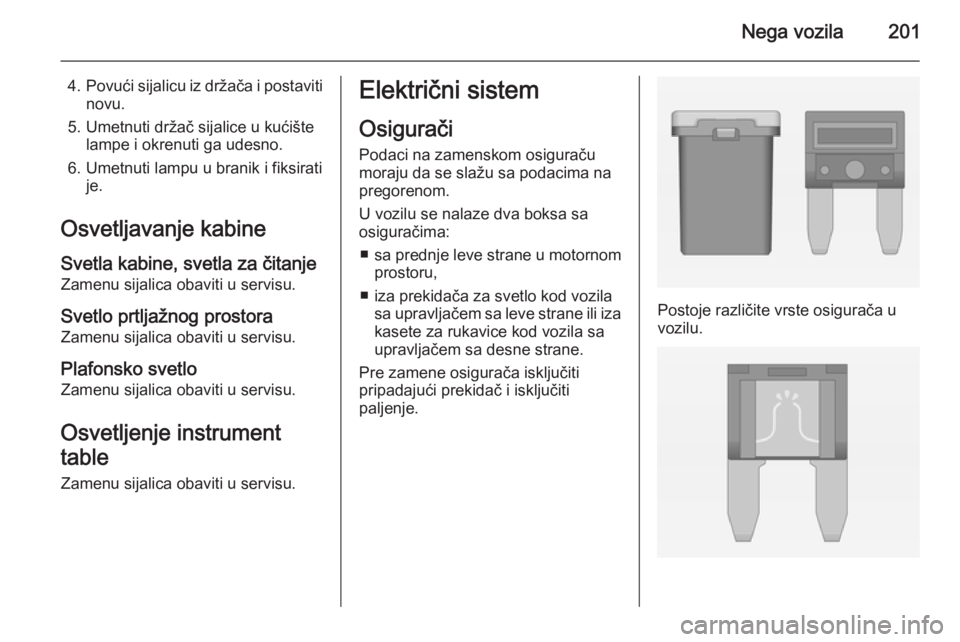

Nega vozila201
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora Zamenu sijalica obaviti u servisu.
Plafonsko svetlo
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru,
■ iza prekidača za svetlo kod vozila sa upravljačem sa leve strane ili izakasete za rukavice kod vozila sa
upravljačem sa desne strane.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u vozilu.

202Nega vozila

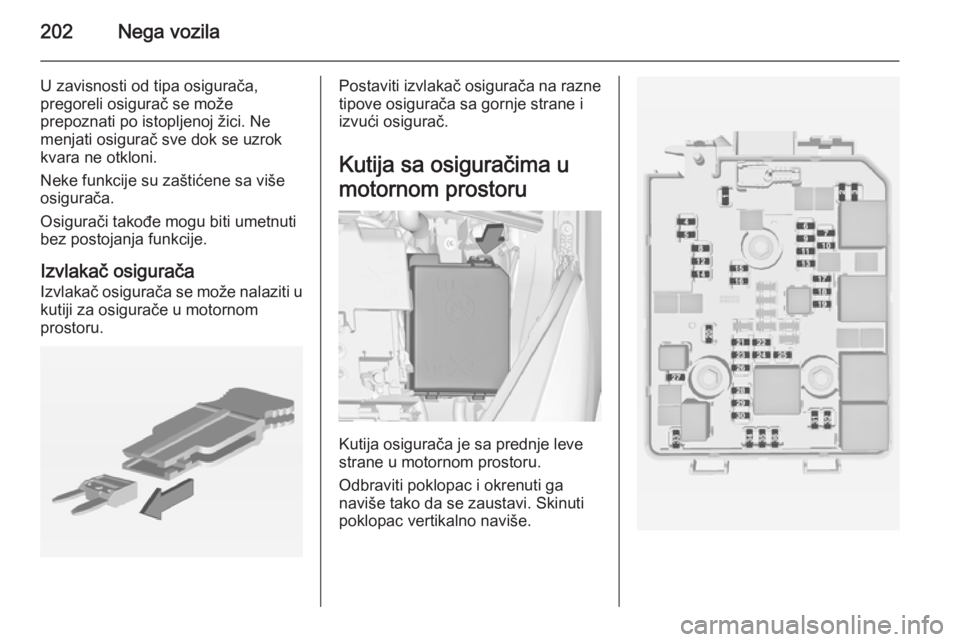

U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

Nega vozila203
Br.Strujno kolo1Modul interfejsa prikolice2Prekidač spoljašnjeg retrovizora3Senzor akumulatora4Modul regulacije šasije5ABS6Levo dnevno svetlo7–8Upravljački modul menjača9Modul regulacije šasije10Nivelacija svetla/TPMS/Modul
interfejsa prikolice11Zadnji brisač12Odmagljivanje prozora13Desno dnevno svetlo14Odmagljivanje retrovizora15–16Modul regulacije šasije/Komplet
pumpiBr.Strujno kolo17Unutrašnji retrovizor18Upravljački modul motora19Pumpa goriva20–21Kalem za ubrizgavanje22–23Sistem za ubrizgavanje24Sistem perača25Sistem osvetljenja26Upravljački modul motora27Isključni ventil grejača28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Levo prednje svetlo32Desno prednje svetlo33Upravljački modul motora34SirenaBr.Strujno kolo35Kvačilo36Prednja svetla za maglu

204Nega vozila

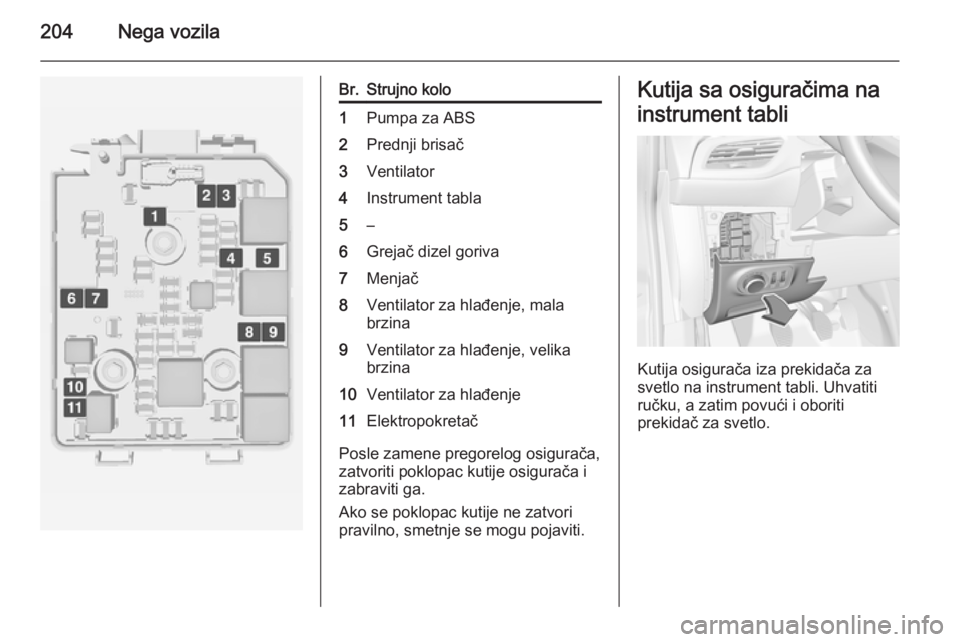

Br.Strujno kolo1Pumpa za ABS2Prednji brisač3Ventilator4Instrument tabla5–6Grejač dizel goriva7Menjač8Ventilator za hlađenje, mala
brzina9Ventilator za hlađenje, velika
brzina10Ventilator za hlađenje11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli. Uhvatiti
ručku, a zatim povući i oboriti
prekidač za svetlo.

Nega vozila205

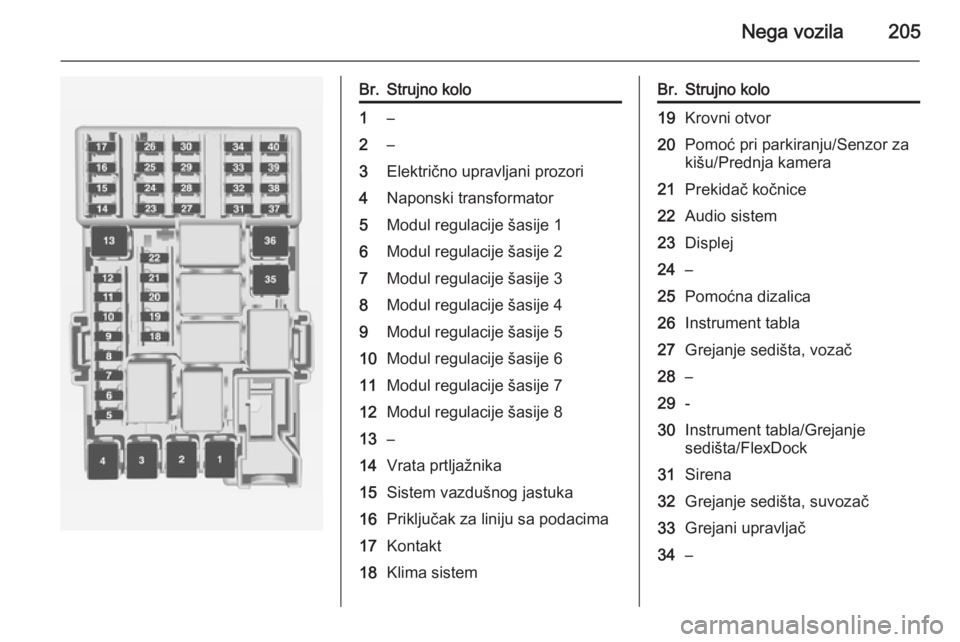

Br.Strujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Sistem vazdušnog jastuka16Priključak za liniju sa podacima17Kontakt18Klima sistemBr.Strujno kolo19Krovni otvor20Pomoć pri parkiranju/Senzor za
kišu/Prednja kamera21Prekidač kočnice22Audio sistem23Displej24–25Pomoćna dizalica26Instrument tabla27Grejanje sedišta, vozač28–29-30Instrument tabla/Grejanje
sedišta/FlexDock31Sirena32Grejanje sedišta, suvozač33Grejani upravljač34–

206Nega vozila
Br.Strujno kolo35Komplet za popravku
pneumatika36–37Zadnji brisač38Upaljač za cigarete39Električno upravljani prozori/
Krovni otvor/Displej

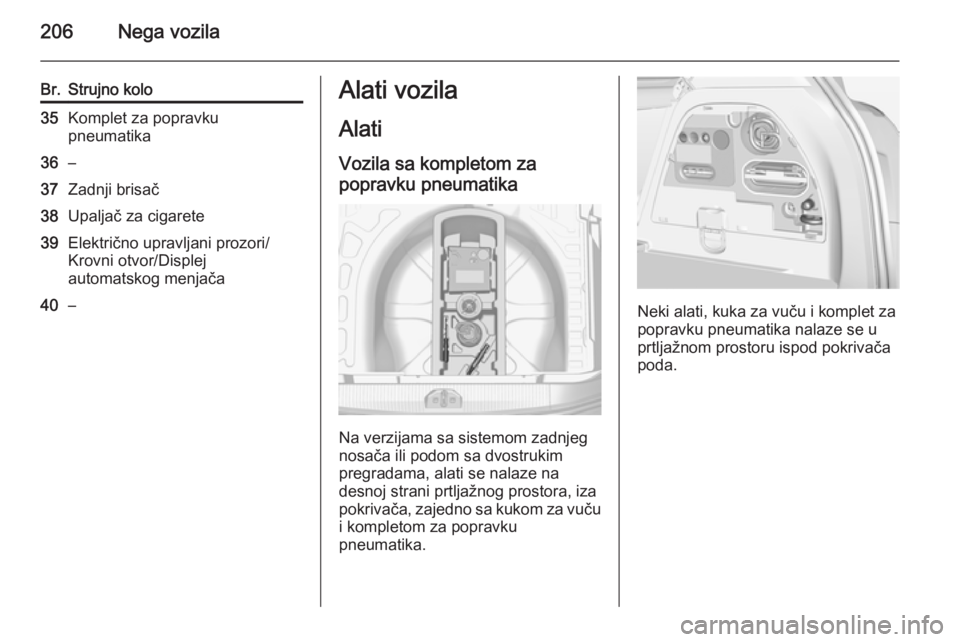

automatskog menjača40–Alati vozila
Alati
Vozila sa kompletom za
popravku pneumatika
Na verzijama sa sistemom zadnjeg
nosača ili podom sa dvostrukim
pregradama, alati se nalaze na
desnoj strani prtljažnog prostora, iza
pokrivača, zajedno sa kukom za vuču i kompletom za popravku
pneumatika.
Neki alati, kuka za vuču i komplet za
popravku pneumatika nalaze se u
prtljažnom prostoru ispod pokrivača
poda.

Nega vozila207

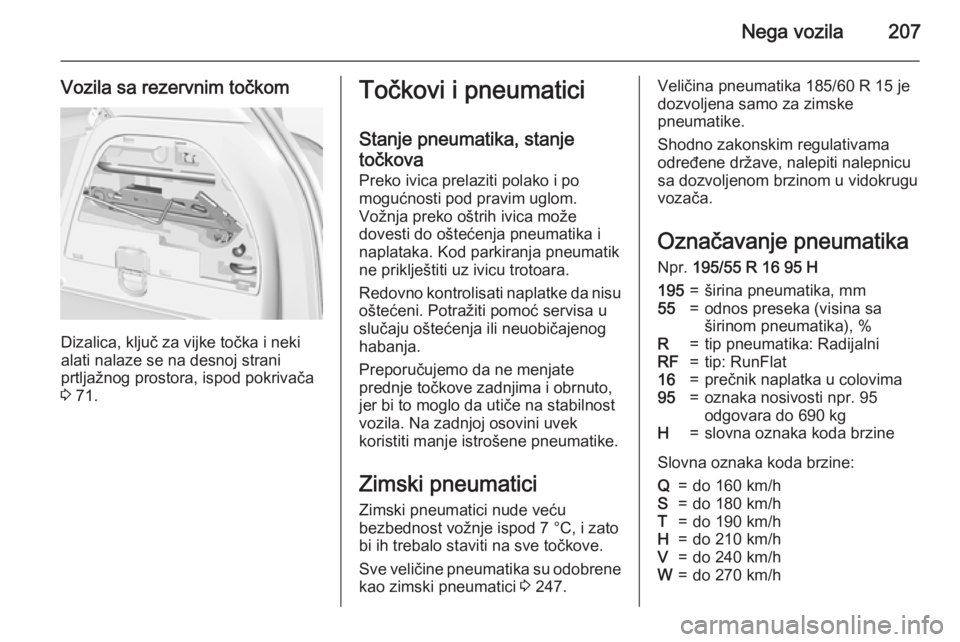

Vozila sa rezervnim točkom
Dizalica, ključ za vijke točka i neki
alati nalaze se na desnoj strani
prtljažnog prostora, ispod pokrivača
3 71.
Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu oštećeni. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Preporučujemo da ne menjate
prednje točkove zadnjima i obrnuto,
jer bi to moglo da utiče na stabilnost
vozila. Na zadnjoj osovini uvek
koristiti manje istrošene pneumatike.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 247.Veličina pneumatika 185/60 R 15 je
dozvoljena samo za zimske
pneumatike.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.
Označavanje pneumatika
Npr. 195/55 R 16 95 H195=širina pneumatika, mm55=odnos preseka (visina sa
širinom pneumatika), %R=tip pneumatika: RadijalniRF=tip: RunFlat16=prečnik naplatka u colovima95=oznaka nosivosti npr. 95
odgovara do 690 kgH=slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h

208Nega vozila

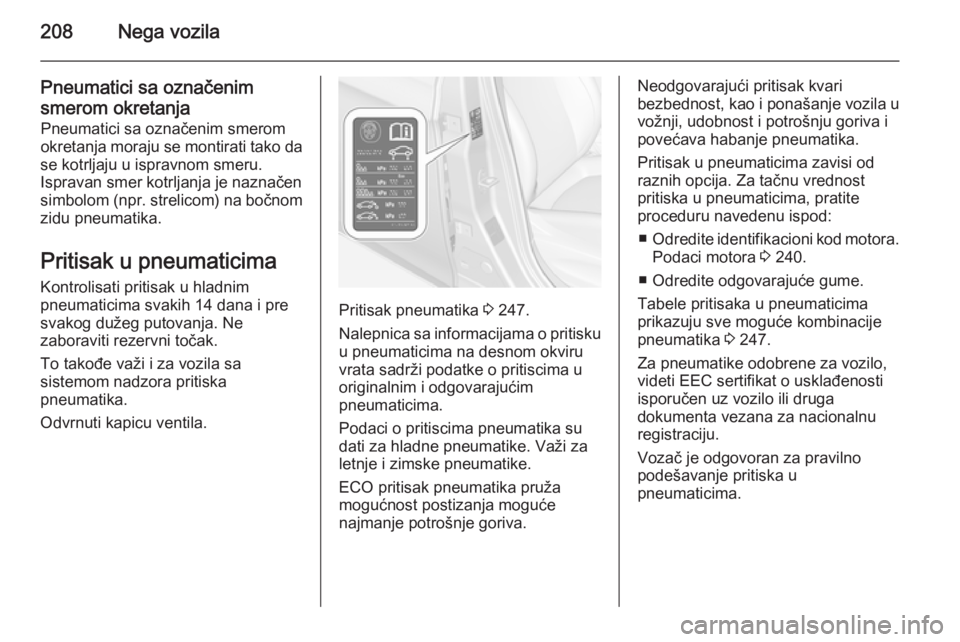

Pneumatici sa označenim
smerom okretanja Pneumatici sa označenim smerom
okretanja moraju se montirati tako da
se kotrljaju u ispravnom smeru.
Ispravan smer kotrljanja je naznačen
simbolom (npr. strelicom) na bočnom
zidu pneumatika.
Pritisak u pneumaticima Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre svakog dužeg putovanja. Ne
zaboraviti rezervni točak.
To takođe važi i za vozila sa
sistemom nadzora pritiska
pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 247.
Nalepnica sa informacijama o pritisku u pneumaticima na desnom okviruvrata sadrži podatke o pritiscima uoriginalnim i odgovarajućim
pneumaticima.
Podaci o pritiscima pneumatika su dati za hladne pneumatike. Važi za letnje i zimske pneumatike.
ECO pritisak pneumatika pruža
mogućnost postizanja moguće
najmanje potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
■ Odredite identifikacioni kod motora.
Podaci motora 3 240.
■ Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 247.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.
