Oggetti e bagagli69Premere la leva di sblocco e far sci‐
volare le cavità della ruota il più pos‐ sibile.
Sbloccare la leva di blocco sul sup‐
porto diagonale e piegare verso il
basso le cavità della pedivella.
9 Avvertenza
Pericolo di schiacciamento.
Ruotare in avanti prima la leva di fis‐
saggio destra ( 1), poi la leva di fis‐
saggio sinistra ( 2), fino a quando non
si innestano nelle rispettive cavità.
Spingere la leva di fissaggio verso il
basso ed estrarre i supporti delle luci
dalle cavità.
Ripiegare i supporti dei fari sulla parte posteriore delle luci posteriori.
Prima inserire la lampadina anteriore
( 1 ) e poi quella posteriore ( 2) nelle ri‐
spettive sedi e spingere verso il basso
fino a battuta. Spingere i cavi nelle
guide per impedire eventuali danni.
Aprire il portellone posteriore.

70Oggetti e bagagli
Premere la leva di sblocco verso l'altoe tenerla sollevata. Sollevare legger‐
mente il sistema e spingerlo nel pa‐
raurti fino ad innesto.
La leva di sblocco deve tornare nella
posizione originale.
9 Avvertenza
Se il sistema non può essere in‐
nestato correttamente, rivolgersi
ad un'officina.
Vano di carico
Ampliamento del vano bagagli Lo schienale posteriore può essere
bloccato in due posizioni. Quando si
trasportano oggetti voluminosi, bloc‐
care in posizione verticale.
Dividere lo schienale
Tirare la maniglia di sblocco del lato
in questione, portare lo schienale in
avanti fino alla posizione verticale e
bloccarlo.
Schienale non divisibile
Tirare la maniglia di sblocco su en‐
trambi i lati, portare lo schienale in
avanti fino alla posizione verticale e
bloccarlo.
Quando si sblocca, vicino alla leva di
sblocco compare un segno rosso. Lo
schienale risulta bloccato adeguata‐
mente in sede solo quando entrambi
i contrassegni rossi su entrambi i lati
vicino alla leva di sblocco non sono
più visibili.
Ripiegamento degli schienali
posteriori
All'occorrenza rimuovere la copertura
del vano di carico.
Spingere i poggiatesta verso il basso
premendo il fermo.

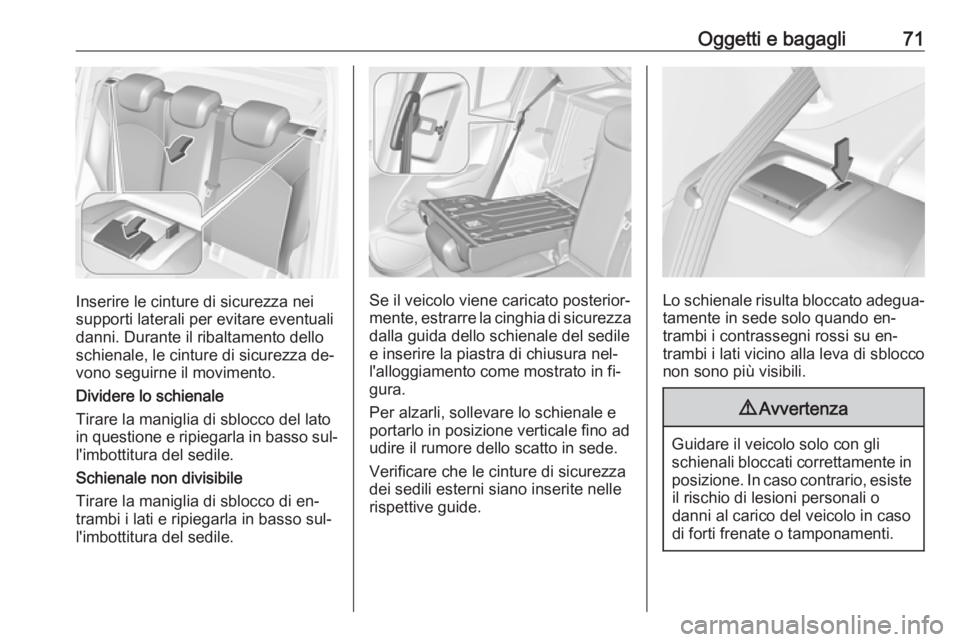

Oggetti e bagagli71
Inserire le cinture di sicurezza nei
supporti laterali per evitare eventuali
danni. Durante il ribaltamento dello
schienale, le cinture di sicurezza de‐
vono seguirne il movimento.
Dividere lo schienale
Tirare la maniglia di sblocco del lato in questione e ripiegarla in basso sul‐ l'imbottitura del sedile.
Schienale non divisibile
Tirare la maniglia di sblocco di en‐
trambi i lati e ripiegarla in basso sul‐
l'imbottitura del sedile.Se il veicolo viene caricato posterior‐
mente, estrarre la cinghia di sicurezza dalla guida dello schienale del sedile
e inserire la piastra di chiusura nel‐
l'alloggiamento come mostrato in fi‐ gura.
Per alzarli, sollevare lo schienale e
portarlo in posizione verticale fino ad udire il rumore dello scatto in sede.
Verificare che le cinture di sicurezza
dei sedili esterni siano inserite nelle
rispettive guide.Lo schienale risulta bloccato adegua‐ tamente in sede solo quando en‐
trambi i contrassegni rossi su en‐
trambi i lati vicino alla leva di sblocco
non sono più visibili.
9 Avvertenza
Guidare il veicolo solo con gli
schienali bloccati correttamente in posizione. In caso contrario, esiste il rischio di lesioni personali o
danni al carico del veicolo in caso
di forti frenate o tamponamenti.

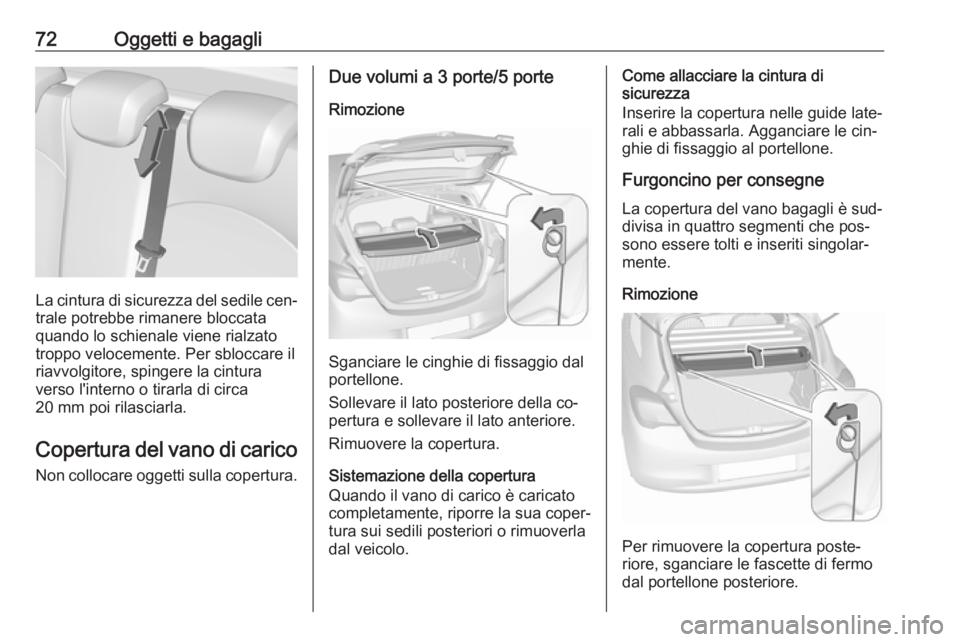

72Oggetti e bagagli
La cintura di sicurezza del sedile cen‐
trale potrebbe rimanere bloccata
quando lo schienale viene rialzato
troppo velocemente. Per sbloccare il
riavvolgitore, spingere la cintura
verso l'interno o tirarla di circa
20 mm poi rilasciarla.
Copertura del vano di carico Non collocare oggetti sulla copertura.
Due volumi a 3 porte/5 porte
Rimozione
Sganciare le cinghie di fissaggio dal
portellone.
Sollevare il lato posteriore della co‐
pertura e sollevare il lato anteriore.
Rimuovere la copertura.
Sistemazione della copertura
Quando il vano di carico è caricato
completamente, riporre la sua coper‐
tura sui sedili posteriori o rimuoverla
dal veicolo.
Come allacciare la cintura di
sicurezza
Inserire la copertura nelle guide late‐ rali e abbassarla. Agganciare le cin‐
ghie di fissaggio al portellone.
Furgoncino per consegne
La copertura del vano bagagli è sud‐
divisa in quattro segmenti che pos‐
sono essere tolti e inseriti singolar‐
mente.
Rimozione
Per rimuovere la copertura poste‐
riore, sganciare le fascette di fermo
dal portellone posteriore.

Oggetti e bagagli73Sollevare il lato posteriore della co‐
pertura e sollevare il lato anteriore.
Rimuovere la copertura.
Per rimuovere gli altri tre segmenti
(nell'ordine dal primo al terzo), solle‐
vare la parte posteriore, sbloccare,
ruotare e rimuovere.
Come allacciare la cintura di
sicurezza
Montare i segmenti nell'ordine dal
terzo al primo. Bloccare i segmenti
nelle cavità laterali.
I segmenti si sovrappongono nei
punti di collegamento nei quali ven‐
gono chiusi.
Per montare la copertura posteriore,
innestare la stessa nelle guide laterali e piegare verso il basso. Agganciare
le cinghie di fissaggio al portellone.
Copertura portaoggetti delpianale posteriore
Copertura del pianale posteriore
Sollevare la copertura del pianale po‐
steriore per accedere all'attrezzatura
per le riparazioni di emergenza.
Attrezzi 3 224.
Nei modelli con un kit di riparazione
pneumatici sul lato destro del vano di
carico, l'alloggiamento della ruota di
scorta si può utilizzare come vano di
stivaggio supplementare. Kit di ripa‐
razione dei pneumatici 3 234.
Doppio fondo
È possibile inserire il doppio fondo nel
vano di carico in due posizioni:
● immediatamente sopra la coper‐ tura del vano per la ruota di
scorta o alla copertura del pia‐
nale
● oppure nelle aperture superiori del vano di carico
Per rimuovere il doppio fondo, solle‐
varlo utilizzando la rientranza e ti‐
rando all'indietro.

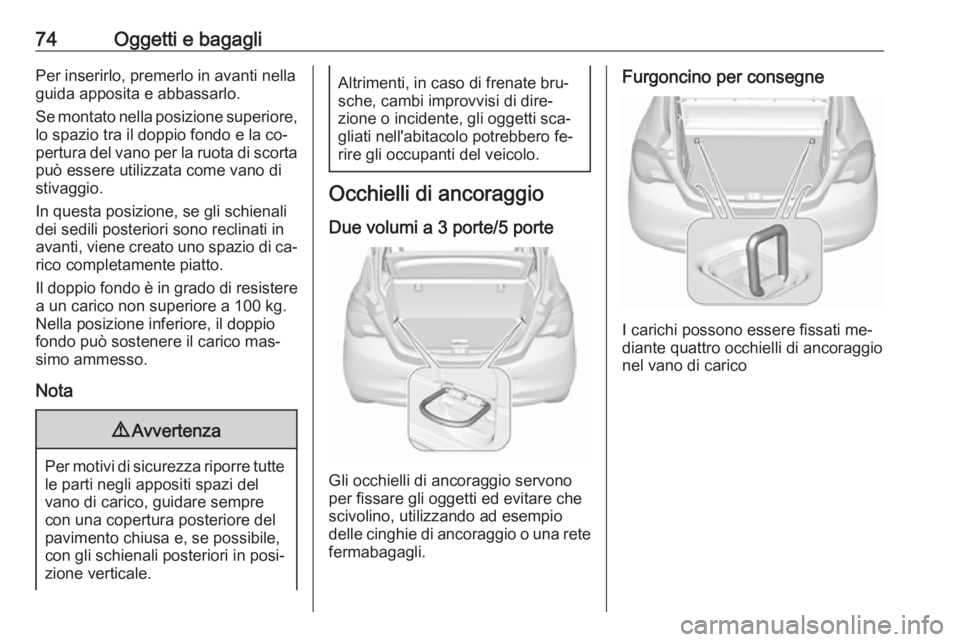

74Oggetti e bagagliPer inserirlo, premerlo in avanti nella
guida apposita e abbassarlo.
Se montato nella posizione superiore, lo spazio tra il doppio fondo e la co‐
pertura del vano per la ruota di scorta può essere utilizzata come vano di
stivaggio.
In questa posizione, se gli schienali
dei sedili posteriori sono reclinati in
avanti, viene creato uno spazio di ca‐ rico completamente piatto.
Il doppio fondo è in grado di resistere
a un carico non superiore a 100 kg.
Nella posizione inferiore, il doppio
fondo può sostenere il carico mas‐
simo ammesso.
Nota9 Avvertenza
Per motivi di sicurezza riporre tutte
le parti negli appositi spazi del
vano di carico, guidare sempre
con una copertura posteriore del
pavimento chiusa e, se possibile,
con gli schienali posteriori in posi‐
zione verticale.
Altrimenti, in caso di frenate bru‐ sche, cambi improvvisi di dire‐
zione o incidente, gli oggetti sca‐
gliati nell'abitacolo potrebbero fe‐
rire gli occupanti del veicolo.
Occhielli di ancoraggio
Due volumi a 3 porte/5 porte
Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Furgoncino per consegne
I carichi possono essere fissati me‐
diante quattro occhielli di ancoraggio nel vano di carico

Oggetti e bagagli75Triangolo d'emergenza
Il triangolo di emergenza viene ripo‐
sto nel vano di carico sotto il portel‐
lone posteriore.
Kit di pronto soccorso
Riporre il kit di pronto soccorso nel
vano della parete sinistra del vano di carico.
Per aprire il vano, sbloccare la coper‐
tura e aprirla.
Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori informazioni contattare la propria of‐
ficina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.Montaggio sui modelli senza tettuccio
apribile

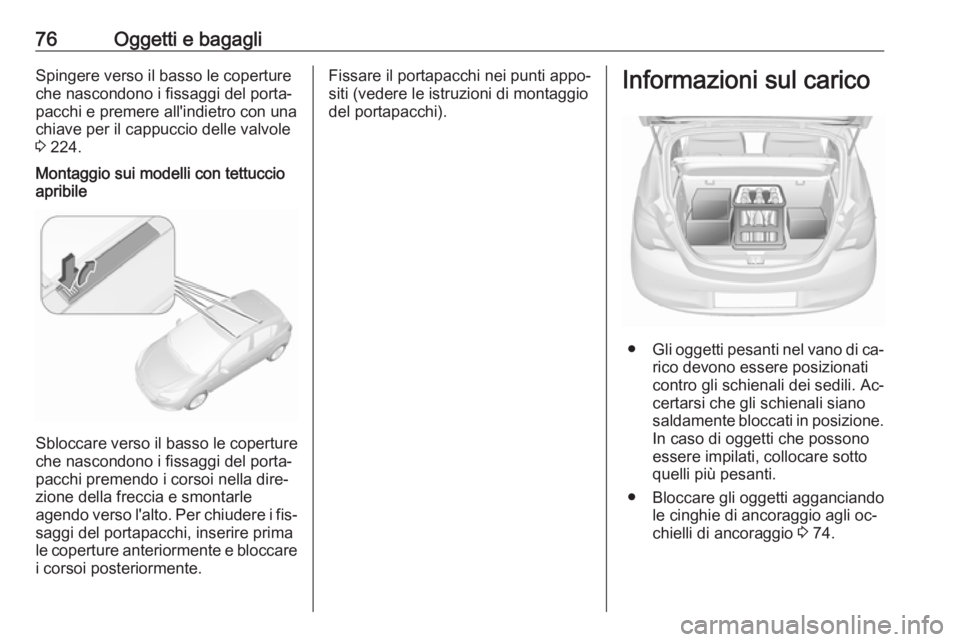

76Oggetti e bagagliSpingere verso il basso le copertureche nascondono i fissaggi del porta‐pacchi e premere all'indietro con una
chiave per il cappuccio delle valvole
3 224.Montaggio sui modelli con tettuccio
apribile
Sbloccare verso il basso le coperture
che nascondono i fissaggi del porta‐
pacchi premendo i corsoi nella dire‐
zione della freccia e smontarle
agendo verso l'alto. Per chiudere i fis‐ saggi del portapacchi, inserire prima
le coperture anteriormente e bloccare
i corsoi posteriormente.
Fissare il portapacchi nei punti appo‐
siti (vedere le istruzioni di montaggio
del portapacchi).Informazioni sul carico
● Gli oggetti pesanti nel vano di ca‐
rico devono essere posizionati
contro gli schienali dei sedili. Ac‐
certarsi che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto quelli più pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli oc‐
chielli di ancoraggio 3 74.

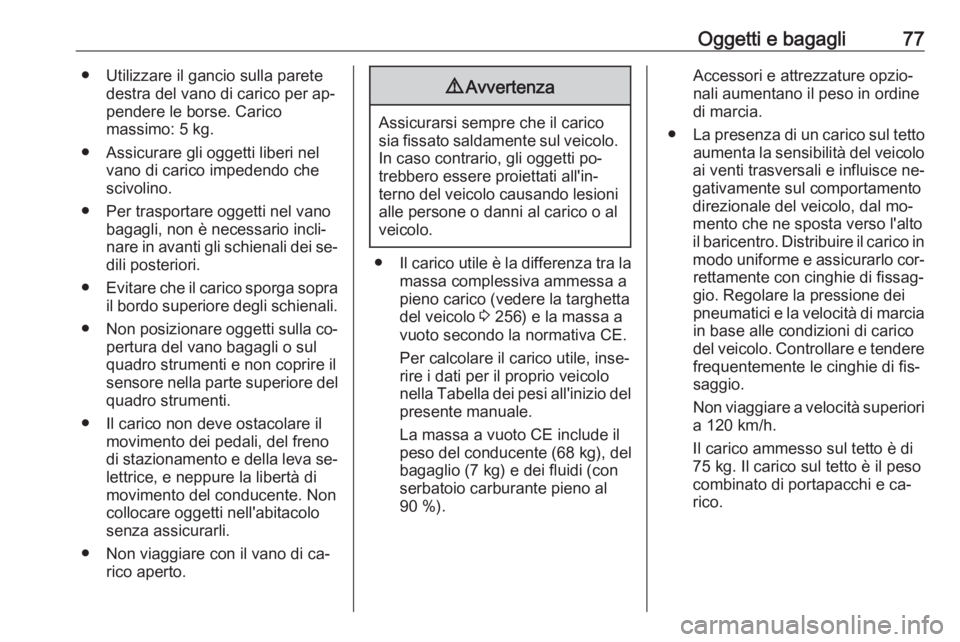

Oggetti e bagagli77● Utilizzare il gancio sulla paretedestra del vano di carico per ap‐
pendere le borse. Carico
massimo: 5 kg.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.
● Per trasportare oggetti nel vano bagagli, non è necessario incli‐
nare in avanti gli schienali dei se‐ dili posteriori.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla co‐
pertura del vano bagagli o sul
quadro strumenti e non coprire il
sensore nella parte superiore del
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva se‐ lettrice, e neppure la libertà di
movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di ca‐ rico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti po‐
trebbero essere proiettati all'in‐ terno del veicolo causando lesioni alle persone o danni al carico o al
veicolo.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 256) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al
90 %).
Accessori e attrezzature opzio‐
nali aumentano il peso in ordine
di marcia.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce ne‐
gativamente sul comportamento
direzionale del veicolo, dal mo‐
mento che ne sposta verso l'alto
il baricentro. Distribuire il carico in
modo uniforme e assicurarlo cor‐ rettamente con cinghie di fissag‐
gio. Regolare la pressione dei
pneumatici e la velocità di marcia in base alle condizioni di carico
del veicolo. Controllare e tendere
frequentemente le cinghie di fis‐
saggio.
Non viaggiare a velocità superiori
a 120 km/h.
Il carico ammesso sul tetto è di
75 kg. Il carico sul tetto è il peso
combinato di portapacchi e ca‐ rico.

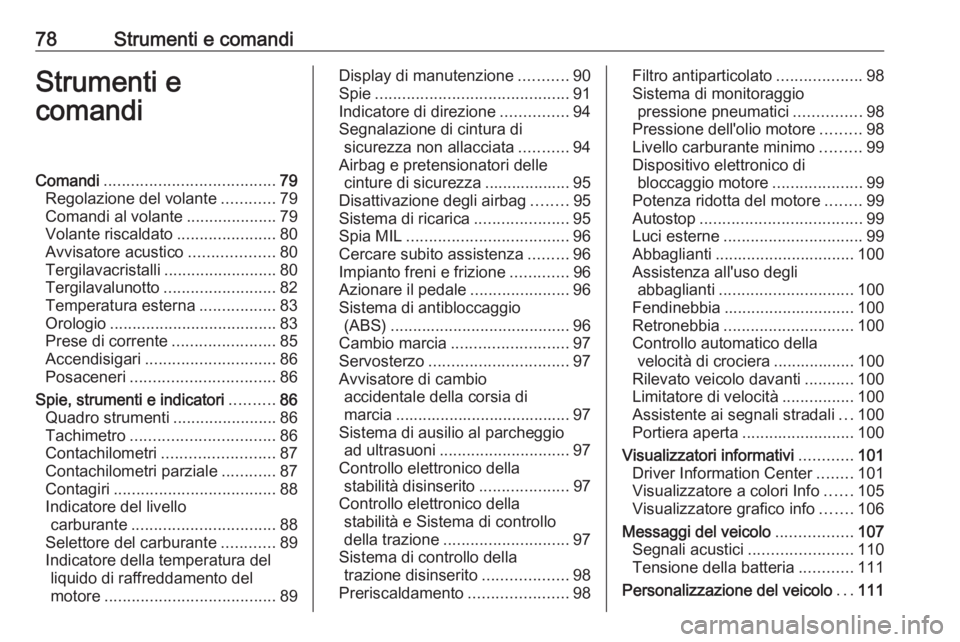

78Strumenti e comandiStrumenti e
comandiComandi ...................................... 79
Regolazione del volante ............79
Comandi al volante ....................79
Volante riscaldato ......................80
Avvisatore acustico ...................80
Tergilavacristalli .........................80
Tergilavalunotto .........................82
Temperatura esterna .................83
Orologio ..................................... 83
Prese di corrente .......................85
Accendisigari ............................. 86
Posaceneri ................................ 86
Spie, strumenti e indicatori ..........86
Quadro strumenti .......................86
Tachimetro ................................ 86
Contachilometri ......................... 87
Contachilometri parziale ............87
Contagiri .................................... 88
Indicatore del livello carburante ................................ 88
Selettore del carburante ............89
Indicatore della temperatura del liquido di raffreddamento del
motore ...................................... 89Display di manutenzione ...........90
Spie ........................................... 91
Indicatore di direzione ...............94
Segnalazione di cintura di sicurezza non allacciata ...........94
Airbag e pretensionatori delle cinture di sicurezza ................... 95
Disattivazione degli airbag ........95
Sistema di ricarica .....................95
Spia MIL .................................... 96
Cercare subito assistenza .........96
Impianto freni e frizione .............96
Azionare il pedale ......................96
Sistema di antibloccaggio (ABS) ........................................ 96
Cambio marcia .......................... 97
Servosterzo ............................... 97
Avvisatore di cambio accidentale della corsia di
marcia ....................................... 97
Sistema di ausilio al parcheggio ad ultrasuoni ............................. 97
Controllo elettronico della stabilità disinserito ....................97
Controllo elettronico della stabilità e Sistema di controllo
della trazione ............................ 97
Sistema di controllo della trazione disinserito ...................98
Preriscaldamento ......................98Filtro antiparticolato ...................98
Sistema di monitoraggio pressione pneumatici ...............98
Pressione dell'olio motore .........98
Livello carburante minimo .........99
Dispositivo elettronico di bloccaggio motore ....................99
Potenza ridotta del motore ........99
Autostop .................................... 99
Luci esterne ............................... 99
Abbaglianti ............................... 100
Assistenza all'uso degli abbaglianti .............................. 100
Fendinebbia ............................. 100
Retronebbia ............................. 100
Controllo automatico della velocità di crociera .................. 100
Rilevato veicolo davanti ...........100
Limitatore di velocità ................100
Assistente ai segnali stradali ...100
Portiera aperta ......................... 100
Visualizzatori informativi ............101
Driver Information Center ........101
Visualizzatore a colori Info ......105
Visualizzatore grafico info .......106
Messaggi del veicolo .................107
Segnali acustici .......................110
Tensione della batteria ............111
Personalizzazione del veicolo ...111
