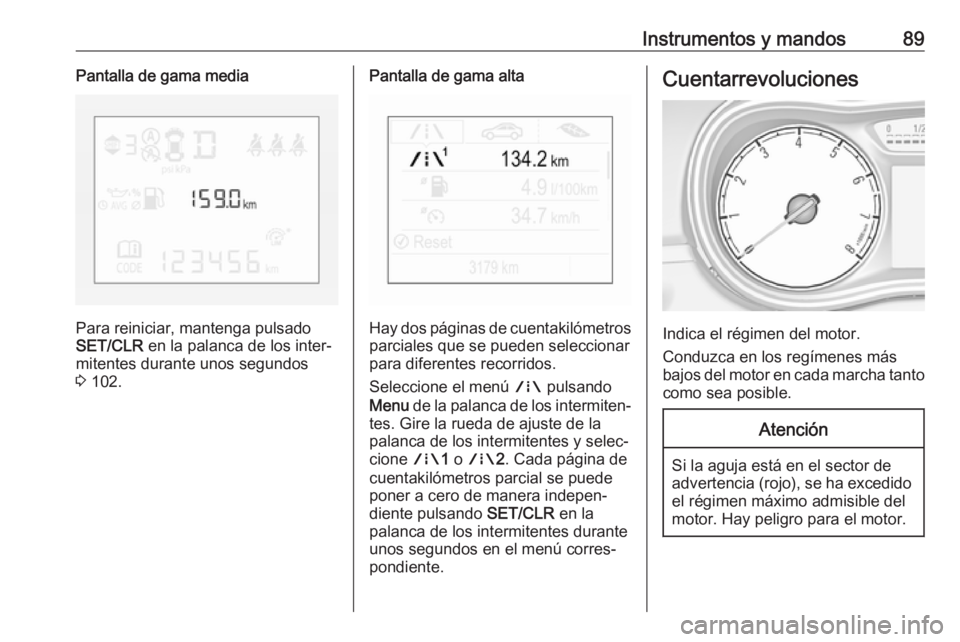

Instrumentos y mandos89Pantalla de gama media
Para reiniciar, mantenga pulsado
SET/CLR en la palanca de los inter‐
mitentes durante unos segundos 3 102.
Pantalla de gama alta
Hay dos páginas de cuentakilómetros
parciales que se pueden seleccionar
para diferentes recorridos.
Seleccione el menú ; pulsando
Menu de la palanca de los intermiten‐
tes. Gire la rueda de ajuste de la
palanca de los intermitentes y selec‐ cione ;1 o ; 2. Cada página de
cuentakilómetros parcial se puede
poner a cero de manera indepen‐
diente pulsando SET/CLR en la
palanca de los intermitentes durante
unos segundos en el menú corres‐
pondiente.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más
bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de
advertencia (rojo), se ha excedido el régimen máximo admisible delmotor. Hay peligro para el motor.
Page 92 of 289

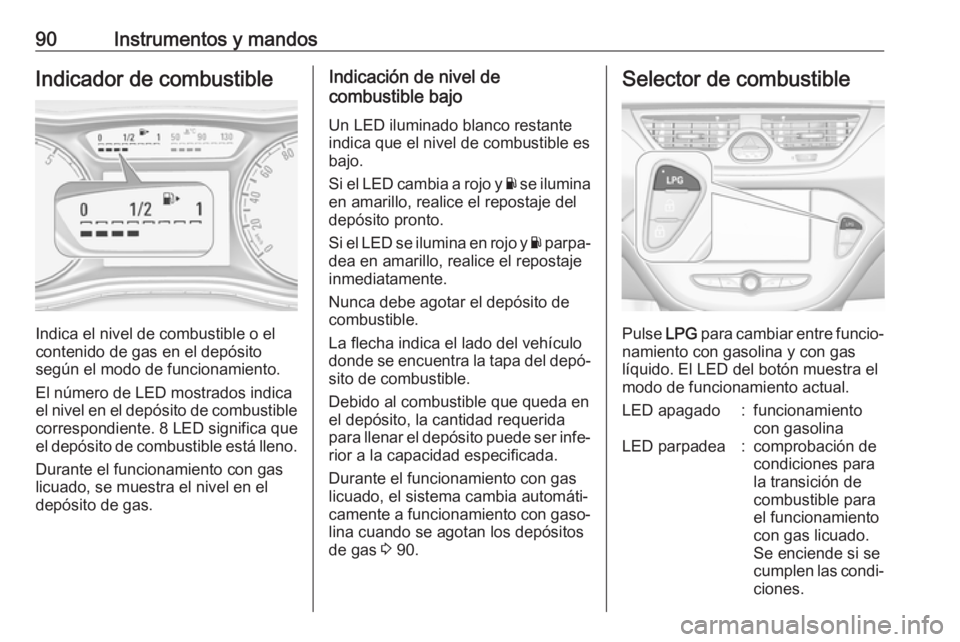

90Instrumentos y mandosIndicador de combustible
Indica el nivel de combustible o el
contenido de gas en el depósito
según el modo de funcionamiento.
El número de LED mostrados indica
el nivel en el depósito de combustible correspondiente. 8 LED significa que
el depósito de combustible está lleno.
Durante el funcionamiento con gas
licuado, se muestra el nivel en el
depósito de gas.
Indicación de nivel de
combustible bajo
Un LED iluminado blanco restante
indica que el nivel de combustible es
bajo.
Si el LED cambia a rojo y Y se ilumina
en amarillo, realice el repostaje del
depósito pronto.
Si el LED se ilumina en rojo y Y parpa‐
dea en amarillo, realice el repostaje
inmediatamente.
Nunca debe agotar el depósito de
combustible.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida para llenar el depósito puede ser infe‐ rior a la capacidad especificada.
Durante el funcionamiento con gas
licuado, el sistema cambia automáti‐ camente a funcionamiento con gaso‐
lina cuando se agotan los depósitos
de gas 3 90.Selector de combustible
Pulse LPG para cambiar entre funcio‐
namiento con gasolina y con gas
líquido. El LED del botón muestra el
modo de funcionamiento actual.
LED apagado:funcionamiento
con gasolinaLED parpadea:comprobación de
condiciones para
la transición de
combustible para
el funcionamiento
con gas licuado.
Se enciende si se
cumplen las condi‐
ciones.
Page 93 of 289

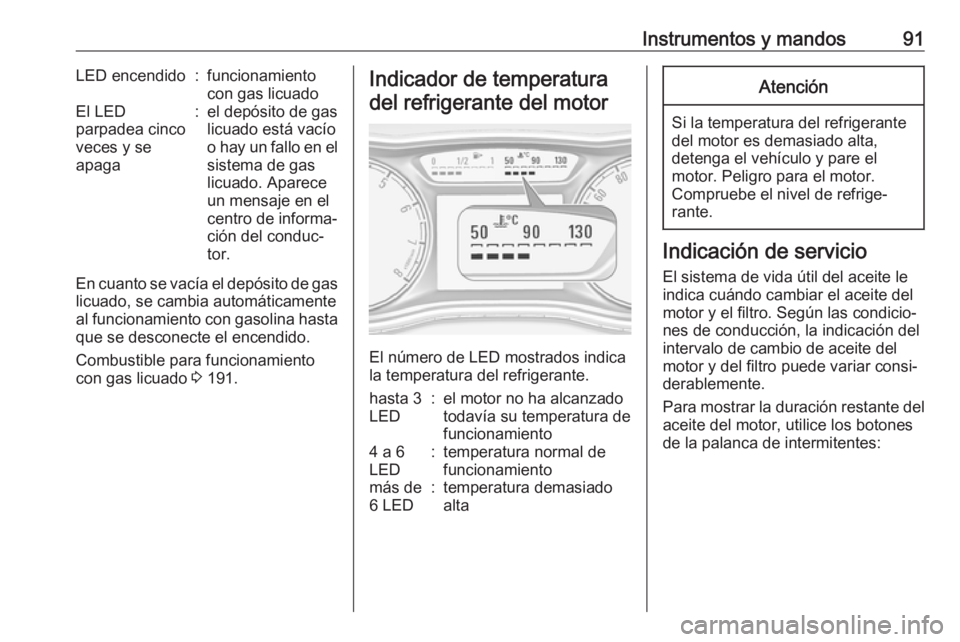

Instrumentos y mandos91LED encendido:funcionamiento
con gas licuadoEl LED
parpadea cinco
veces y se
apaga:el depósito de gas
licuado está vacío
o hay un fallo en el
sistema de gas
licuado. Aparece
un mensaje en el
centro de informa‐
ción del conduc‐
tor.
En cuanto se vacía el depósito de gas
licuado, se cambia automáticamente
al funcionamiento con gasolina hasta que se desconecte el encendido.
Combustible para funcionamiento
con gas licuado 3 191.
Indicador de temperatura
del refrigerante del motor
El número de LED mostrados indica
la temperatura del refrigerante.
hasta 3
LED:el motor no ha alcanzado
todavía su temperatura de
funcionamiento4 a 6
LED:temperatura normal de
funcionamientomás de
6 LED:temperatura demasiado
altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Indicación de servicio
El sistema de vida útil del aceite le
indica cuándo cambiar el aceite del
motor y el filtro. Según las condicio‐
nes de conducción, la indicación del
intervalo de cambio de aceite del
motor y del filtro puede variar consi‐
derablemente.
Para mostrar la duración restante del
aceite del motor, utilice los botones
de la palanca de intermitentes:
Page 94 of 289

92Instrumentos y mandos
Pulse MENU para seleccionar Menú
de información del vehículo ? .
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite .
La duración del aceite del motor
restante se muestra como porcentaje
en el Centro de información del
conductor.
Restaurar
Pulse SET/CLR de la palanca del
intermitente durante varios segundos para restaurar. El menú de vida útil
restante del aceite del motor debe
estar activo. Conecte el encendido,
pero no arranque el motor.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio
Cuando el sistema calcula que la vida útil del aceite del motor ha dismi‐
nuido, aparece un mensaje de adver‐
tencia en el centro de información del
conductor. Acuda a un taller para
cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando haya recorrido 500 km (lo que ocurra
primero).
Centro de información del conductor
3 102.Información de servicio 3 254.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos.
La posición de los testigos de control
puede variar en función del equipa‐
miento del vehículo. Al conectar el
encendido, se iluminarán breve‐
mente la mayoría de los testigos de
control a modo de prueba funcional.
Los colores de los testigos de control significan lo siguiente:Rojo:Peligro, recordatorio
importanteAmarillo:Aviso, información, averíaVerde:Confirmación de activa‐ ciónAzul:Confirmación de activa‐
ciónBlanco:Confirmación de activa‐
ción
Page 95 of 289

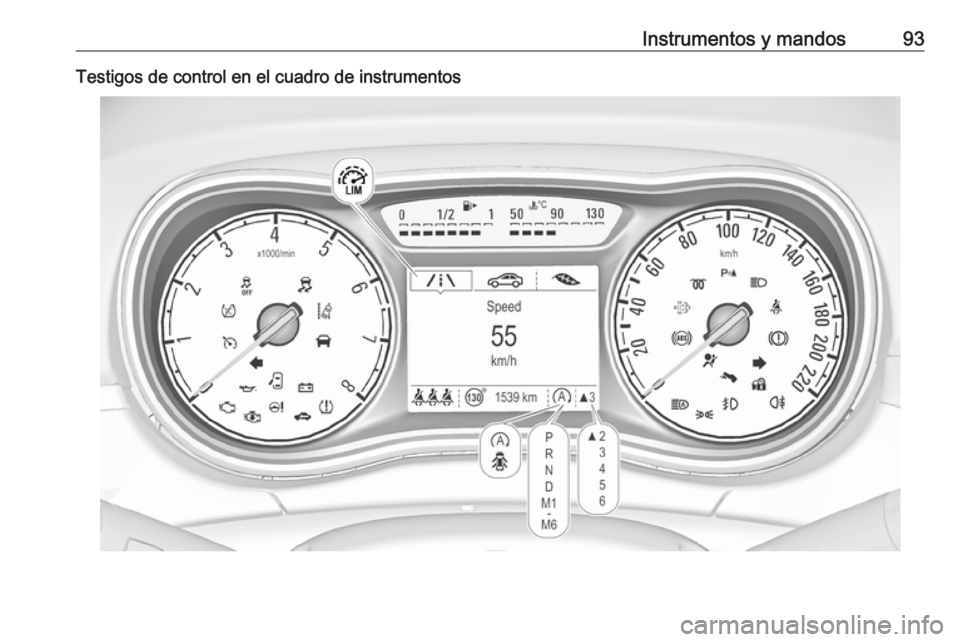

Instrumentos y mandos93Testigos de control en el cuadro de instrumentos
Page 96 of 289

94Instrumentos y mandosTestigos de control en la consola
central
Vista general
OIntermitentes 3 95XRecordatorio del cinturón de
seguridad 3 95vAirbags y pretensores de cintu‐
rones 3 96VDesactivación de los airbags
3 96pSistema de carga 3 96ZTestigo de averías 3 97gRevisión urgente del vehículo
3 97RSistema de frenos y embrague
3 97-Accione el pedal 3 97uSistema antibloqueo de frenos
(ABS) 3 97RCambio de marchas 3 98cServodirección 3 98)Aviso de cambio de carril
3 98rAsistente de aparcamiento por
ultrasonidos 3 98aControl electrónico de estabi‐
lidad desactivado 3 98bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 98kSistema de control de tracción
desactivado 3 99!Precalentamiento 3 99%Filtro de partículas diésel
3 99wSistema de control de presión
de los neumáticos 3 99IPresión de aceite del motor
3 99YNivel de combustible bajo
3 100dInmovilizador 3 100#Potencia del motor reducida
3 100DAutostop 3 1008Luces exteriores 3 100CLuz de carretera 3 101fAsistente de luz de carretera
3 101>Luces antiniebla 3 101rPiloto antiniebla 3 101mRegulador de velocidad 3 101
Page 97 of 289

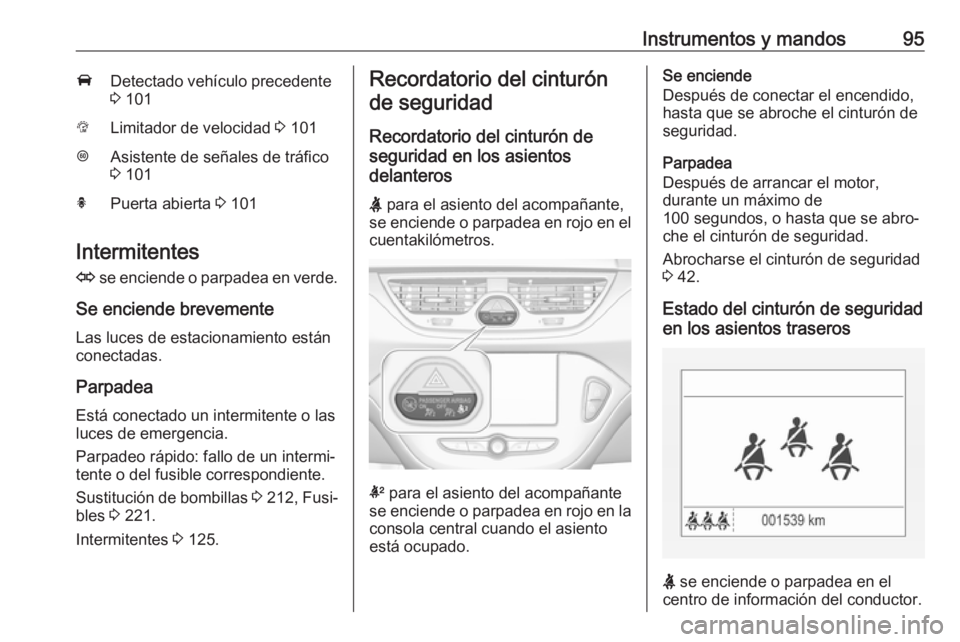

Instrumentos y mandos95ADetectado vehículo precedente
3 101LLimitador de velocidad 3 101LAsistente de señales de tráfico
3 101hPuerta abierta 3 101
Intermitentes
O se enciende o parpadea en verde.
Se enciende brevemente Las luces de estacionamiento están
conectadas.
Parpadea Está conectado un intermitente o las
luces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente.
Sustitución de bombillas 3 212, Fusi‐
bles 3 221.
Intermitentes 3 125.
Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante,
se enciende o parpadea en rojo en el
cuentakilómetros.
k para el asiento del acompañante
se enciende o parpadea en rojo en la consola central cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor,
durante un máximo de
100 segundos, o hasta que se abro‐
che el cinturón de seguridad.
Abrocharse el cinturón de seguridad
3 42.
Estado del cinturón de seguridad
en los asientos traseros
X se enciende o parpadea en el
centro de información del conductor.
Page 98 of 289

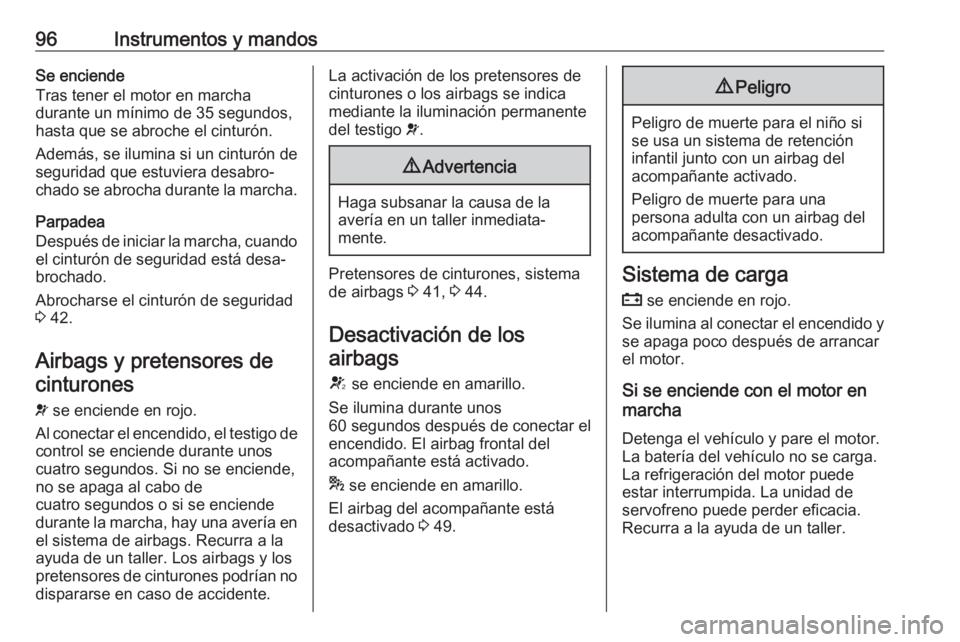

96Instrumentos y mandosSe enciende
Tras tener el motor en marcha
durante un mínimo de 35 segundos,
hasta que se abroche el cinturón.
Además, se ilumina si un cinturón de
seguridad que estuviera desabro‐
chado se abrocha durante la marcha.
Parpadea
Después de iniciar la marcha, cuando el cinturón de seguridad está desa‐
brochado.
Abrocharse el cinturón de seguridad
3 42.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
cuatro segundos. Si no se enciende,
no se apaga al cabo de
cuatro segundos o si se enciende
durante la marcha, hay una avería en
el sistema de airbags. Recurra a la
ayuda de un taller. Los airbags y los pretensores de cinturones podrían no
dispararse en caso de accidente.La activación de los pretensores de cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de cinturones, sistema de airbags 3 41, 3 44.
Desactivación de los
airbags
V se enciende en amarillo.
Se ilumina durante unos
60 segundos después de conectar el
encendido. El airbag frontal del
acompañante está activado.
* se enciende en amarillo.
El airbag del acompañante está
desactivado 3 49.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención
infantil junto con un airbag del
acompañante activado.
Peligro de muerte para una
persona adulta con un airbag del acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor. La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Page 99 of 289

Instrumentos y mandos97Testigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
Recurra inmediatamente a la ayuda
de un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un taller.
Revisión urgente delvehículo
g se enciende en amarillo.Además, aparece un mensaje de
advertencia en el centro de informa‐
ción del conductor.
El vehículo requiere servicio.
Recurra a la ayuda de un taller.
Mensajes del vehículo 3 108.
Sistema de frenos y embrague
R se enciende en rojo.
El nivel del líquido del freno y embra‐
gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 209.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se
conecta el encendido 3 159.
Accione el pedal
- se enciende o parpadea en amari‐
llo.
Se enciende
Se debe pisar el pedal del embrague
para arrancar el motor en modo de parada automática. Sistema stop-
start 3 144.
Parpadea Es necesario pisar el pedal del
embrague para arrancar el motor con
la llave 3 17, 3 143.
En algunas versiones, la pantalla de
información del conductor indica un mensaje para accionar el pedal del
embrague 3 108.
Sistema antibloqueo de frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
Page 100 of 289

98Instrumentos y mandosel sistema ABS. El sistema de frenosdel vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 159.
Cambio de marchas Cuando se recomienda cambiar a
una marcha superior para ahorrar
combustible, se indica R con el
número de una marcha superior.
Dirección asistida
c se enciende en amarillo.
Se enciende cuando la dirección
asistida está desactivada
Avería en el sistema de la dirección
asistida. Recurra a un taller.
Iluminación simultánea de c y b
El sistema de la dirección asistida
debe calibrarse; calibración del
sistema 3 162.Aviso de cambio de carril
) se enciende en verde o parpadea
en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Aviso de cambio de carril 3 188.
Asistente de aparcamiento por ultrasonidos
r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están
sucios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez
eliminada la fuente de las interferen‐
cias, el sistema funcionará con
normalidad.Haga subsanar la causa de la avería del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 170.
Control electrónico de
estabilidad desactivado
t se enciende en amarillo.
El sistema está desactivado.
Control electrónico de estabilidad y sistema decontrol de tracción
b parpadea o se enciende en amari‐
llo.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un poco automáticamente.
Se enciende
Hay una avería en el sistema.
Aparece un mensaje de advertencia o un código de advertencia en el
