OPEL CORSA E 2017.5 Manual de Instrucciones (in Spanish)

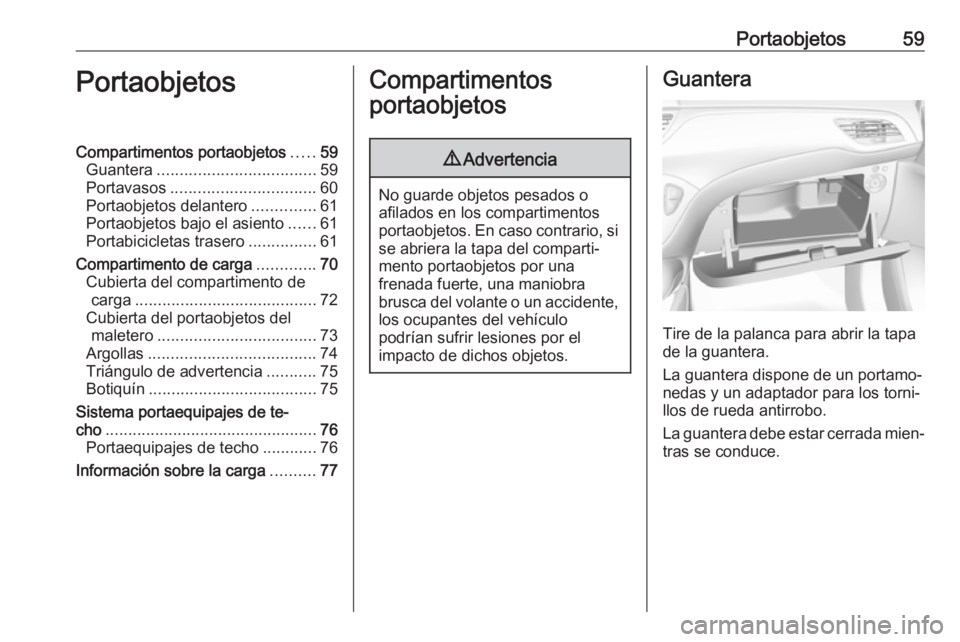

Portaobjetos59PortaobjetosCompartimentos portaobjetos.....59
Guantera ................................... 59
Portavasos ................................ 60
Portaobjetos delantero ..............61
Portaobjetos bajo el asiento ......61
Portabicicletas trasero ...............61
Compartimento de carga .............70
Cubierta del compartimento de carga ........................................ 72
Cubierta del portaobjetos del maletero ................................... 73
Argollas ..................................... 74
Triángulo de advertencia ...........75
Botiquín ..................................... 75
Sistema portaequipajes de te‐
cho ............................................... 76
Portaequipajes de techo ............76
Información sobre la carga ..........77Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente, los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.
Guantera
Tire de la palanca para abrir la tapa
de la guantera.
La guantera dispone de un portamo‐
nedas y un adaptador para los torni‐
llos de rueda antirrobo.
La guantera debe estar cerrada mien‐
tras se conduce.

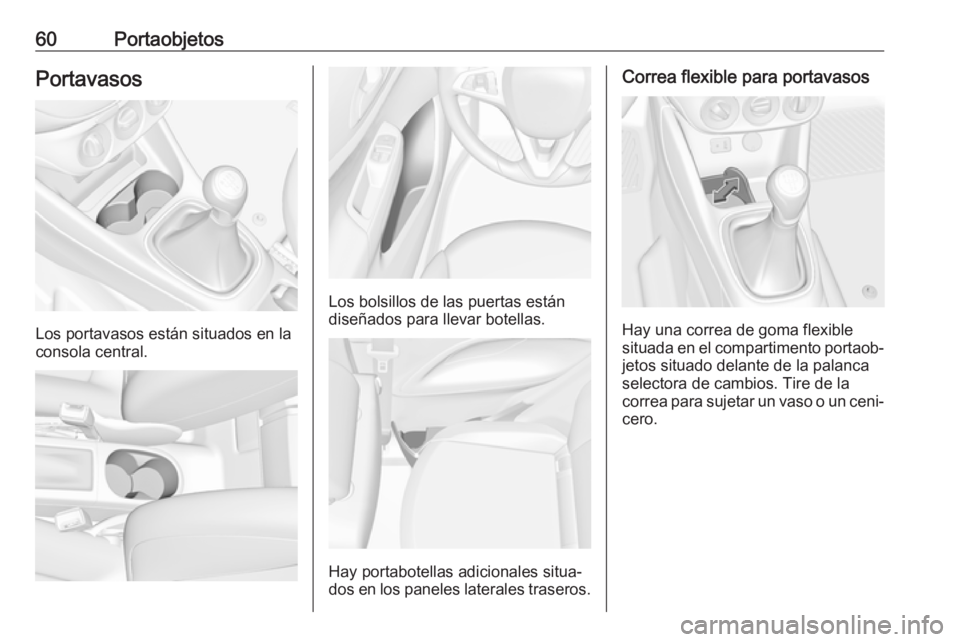

60PortaobjetosPortavasos
Los portavasos están situados en la
consola central.
Los bolsillos de las puertas están
diseñados para llevar botellas.
Hay portabotellas adicionales situa‐
dos en los paneles laterales traseros.
Correa flexible para portavasos
Hay una correa de goma flexible
situada en el compartimento portaob‐
jetos situado delante de la palanca
selectora de cambios. Tire de la
correa para sujetar un vaso o un ceni‐ cero.

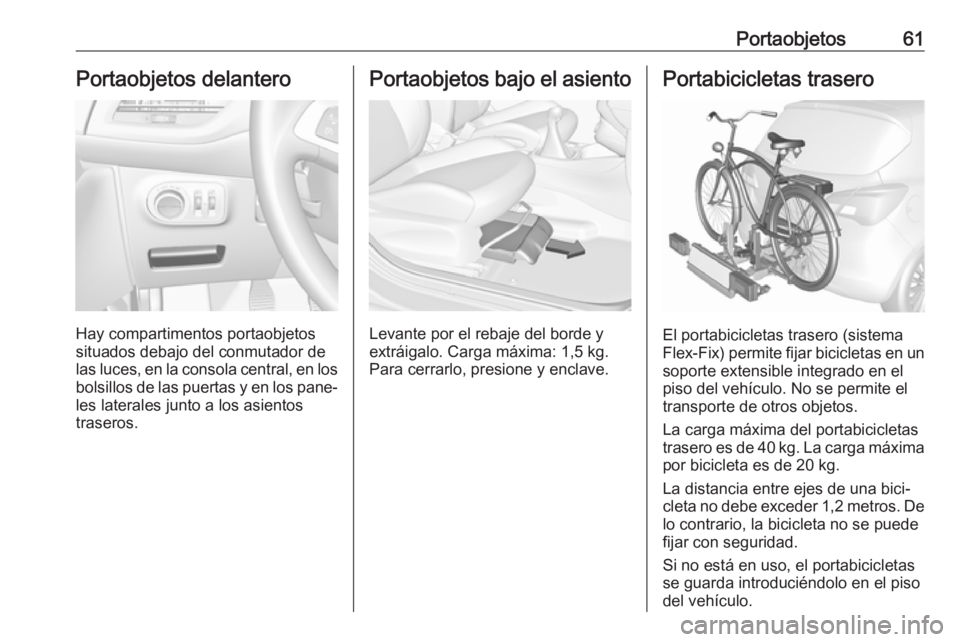

Portaobjetos61Portaobjetos delantero
Hay compartimentos portaobjetos
situados debajo del conmutador de las luces, en la consola central, en los bolsillos de las puertas y en los pane‐
les laterales junto a los asientos
traseros.
Portaobjetos bajo el asiento
Levante por el rebaje del borde y
extráigalo. Carga máxima: 1,5 kg.
Para cerrarlo, presione y enclave.
Portabicicletas trasero
El portabicicletas trasero (sistema
Flex-Fix) permite fijar bicicletas en un soporte extensible integrado en el
piso del vehículo. No se permite el
transporte de otros objetos.
La carga máxima del portabicicletas
trasero es de 40 kg. La carga máxima
por bicicleta es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,2 metros. De
lo contrario, la bicicleta no se puede
fijar con seguridad.
Si no está en uso, el portabicicletas se guarda introduciéndolo en el piso
del vehículo.

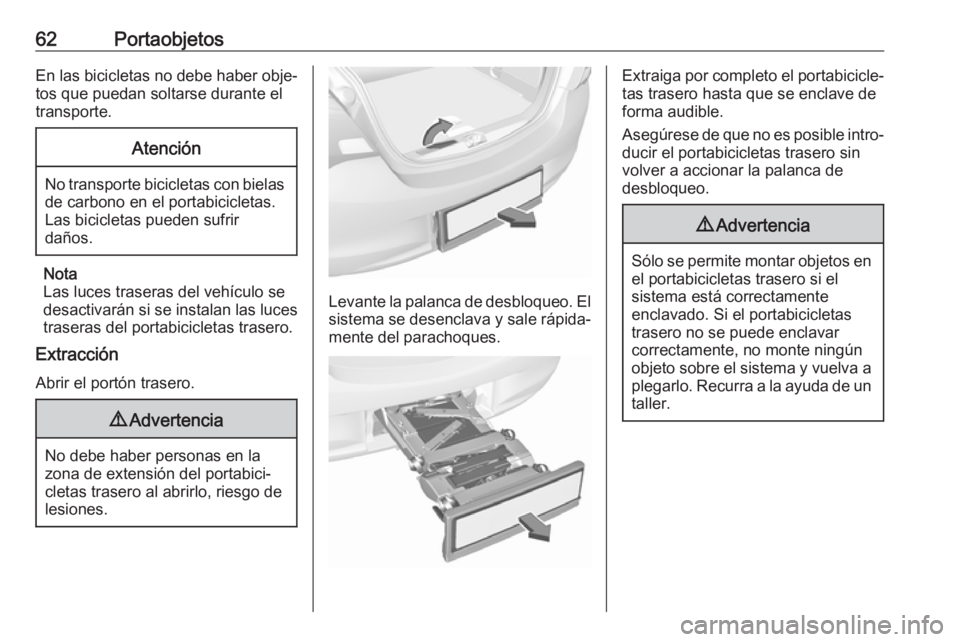

62PortaobjetosEn las bicicletas no debe haber obje‐tos que puedan soltarse durante el
transporte.Atención
No transporte bicicletas con bielas de carbono en el portabicicletas.
Las bicicletas pueden sufrir
daños.
Nota
Las luces traseras del vehículo se
desactivarán si se instalan las luces
traseras del portabicicletas trasero.
Extracción
Abrir el portón trasero.
9 Advertencia
No debe haber personas en la
zona de extensión del portabici‐
cletas trasero al abrirlo, riesgo de
lesiones.
Levante la palanca de desbloqueo. El sistema se desenclava y sale rápida‐
mente del parachoques.
Extraiga por completo el portabicicle‐
tas trasero hasta que se enclave de
forma audible.
Asegúrese de que no es posible intro‐ ducir el portabicicletas trasero sinvolver a accionar la palanca de
desbloqueo.9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el
sistema está correctamente
enclavado. Si el portabicicletas
trasero no se puede enclavar
correctamente, no monte ningún
objeto sobre el sistema y vuelva a
plegarlo. Recurra a la ayuda de un
taller.

Portaobjetos63Montar las luces traseras
Saque las luces traseras de sus aloja‐
mientos, primero la trasera ( 1) y luego
la delantera ( 2).
Despliegue completamente los
soportes que hay en la parte posterior de la luz trasera hasta que enclaven.
Baje la palanca tensora e inserte el
soporte en el alojamiento hasta que
enclave.
Realice este procedimiento en ambas luces traseras.
Compruebe la correcta instalación y
colocación de los cables y la posición
de las luces.

64PortaobjetosBloquear el portabicicletas
trasero
Bascule las palancas tensoras,
primero la izquierda ( 1) y luego la
derecha ( 2), hasta que lleguen al
tope. Las dos palancas tensoras
deben señalar hacia atrás; en caso
contrario, no estará garantizado un
funcionamiento seguro.
Nota
Cierre el portón trasero.
Desplegar los alojamientos para
las bielas de los pedales
Despliegue hacia arriba uno o ambos
alojamientos, hasta que el apoyo
diagonal enclave.
Extraiga las fijaciones para las bielas de los pedales de los alojamientos.
Adaptación del portabicicletas
trasero a una bicicleta

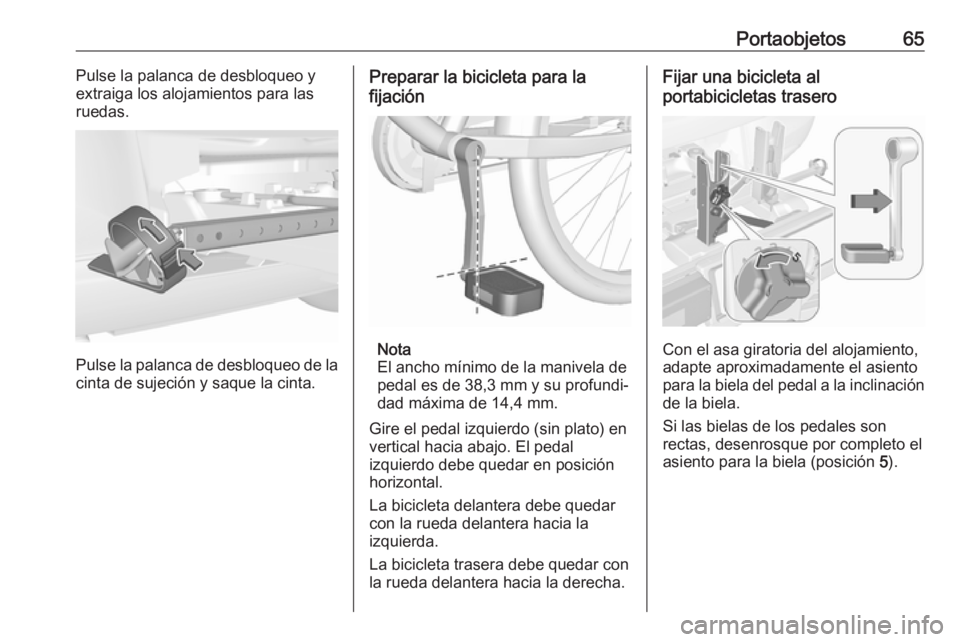

Portaobjetos65Pulse la palanca de desbloqueo y
extraiga los alojamientos para las
ruedas.
Pulse la palanca de desbloqueo de la
cinta de sujeción y saque la cinta.
Preparar la bicicleta para la
fijación
Nota
El ancho mínimo de la manivela de
pedal es de 38,3 mm y su profundi‐
dad máxima de 14,4 mm.
Gire el pedal izquierdo (sin plato) en
vertical hacia abajo. El pedal
izquierdo debe quedar en posición horizontal.
La bicicleta delantera debe quedar
con la rueda delantera hacia la
izquierda.
La bicicleta trasera debe quedar con
la rueda delantera hacia la derecha.
Fijar una bicicleta al
portabicicletas trasero
Con el asa giratoria del alojamiento,
adapte aproximadamente el asiento
para la biela del pedal a la inclinación de la biela.
Si las bielas de los pedales son
rectas, desenrosque por completo el
asiento para la biela (posición 5).

66Portaobjetos
Si las bielas de los pedales son curva‐
das, enrosque por completo el
asiento para la biela (posición 1).
Coloque la bicicleta en el portabici‐
cletas. Al hacerlo, la biela del pedal
debe colocarse en el hueco del aloja‐ miento para la biela, como se mues‐
tra en la ilustración.Atención
Asegúrese de que el pedal no toca
la superficie del portabicicletas
trasero. En caso contrario, la biela podría sufrir daños durante el
transporte.
Inserte la fijación para la biela en el
carril exterior del alojamiento desde
arriba, y deslícela hacia abajo hasta
debajo de la muesca como mínimo.
Gire el tornillo de apriete para sujetar
la biela a la fijación correspondiente.

Portaobjetos67
Ajuste los alojamientos para las
ruedas de modo que la bicicleta
quede en posición horizontal. La
separación entre los pedales y el
portón trasero debería ser de 5 cm
como mínimo.
Las dos ruedas de la bicicleta deben
estar en los alojamientos correspon‐
dientes.
Atención
Asegúrese de que los rebajes de
la rueda se han extraído todo lo
necesario para poder colocar las
dos ruedas de la bicicleta en los
rebajes. De lo contrario, no se
garantiza el montaje horizontal de la bicicleta. El descuido puede
originar daños en las ruedas de la
bicicleta originado por los gases
de escape calientes.
Alinee la bicicleta en sentido longitu‐
dinal respecto al vehículo. Afloje lige‐
ramente la fijación para la biela.
Coloque la bicicleta en posición verti‐ cal usando el asa giratoria del aloja‐
miento para la biela.
Si las dos bicicletas se obstaculizan
entre sí, se puede adaptar la posición relativa de cada bicicleta ajustando
los alojamientos para las ruedas y el
asa giratoria del alojamiento para la
biela, hasta que las bicicletas no se toquen entre sí. Asegúrese de que
haya suficiente holgura respecto al
vehículo.
Apriete al máximo manualmente el
tornillo de la fijación para la biela.
Asegure las dos ruedas de la bicicleta
a sus alojamientos con las cintas de
sujeción.
Compruebe si la bicicleta está firme‐ mente sujeta.

68PortaobjetosAtención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y
gírelo hacia un lado.
Se recomienda anotar y conservar
los ajustes de los alojamientos para
las ruedas y del asa giratoria en el
alojamiento para la biela de cada bici‐
cleta. Mediante un correcto ajuste
previo, se facilita el montaje de la bici‐
cleta en ocasiones posteriores.
Nota
Se recomienda fijar una señal de
advertencia en la bicicleta trasera
para aumentar la visibilidad.
Desmontar una bicicleta del
portabicicletas trasero
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Sujete la bicicleta, afloje el tornillo de apriete de la fijación para la biela y
levante la fijación para extraerla.
Retraer el portabicicletas trasero
Inserte las fijaciones para las bielas
en el alojamiento correspondiente
como se muestra en la ilustración.
