OPEL CORSA E 2017.5 Manuale di uso e manutenzione (in Italian)

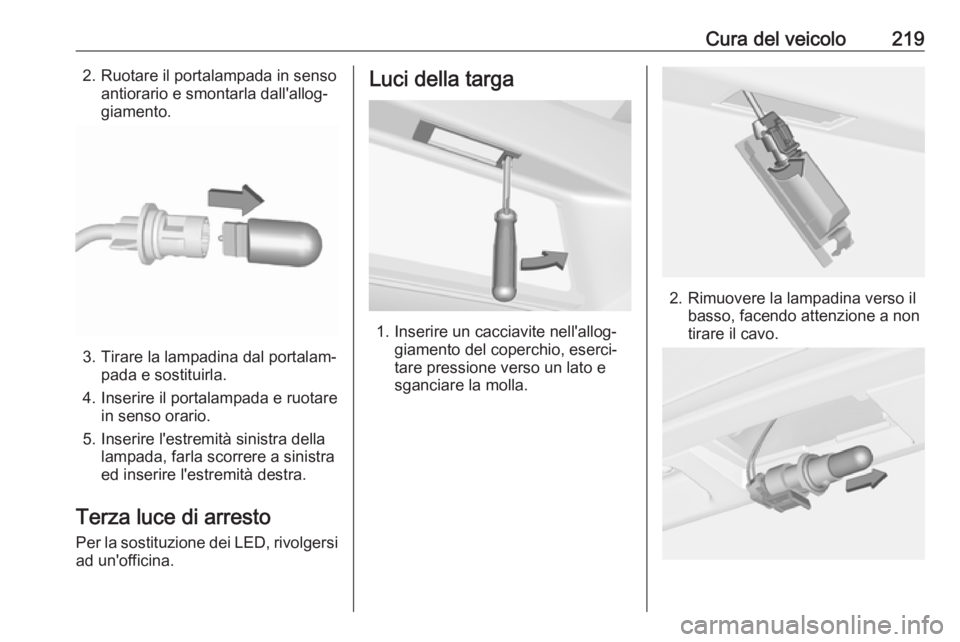

Cura del veicolo2192. Ruotare il portalampada in sensoantiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.

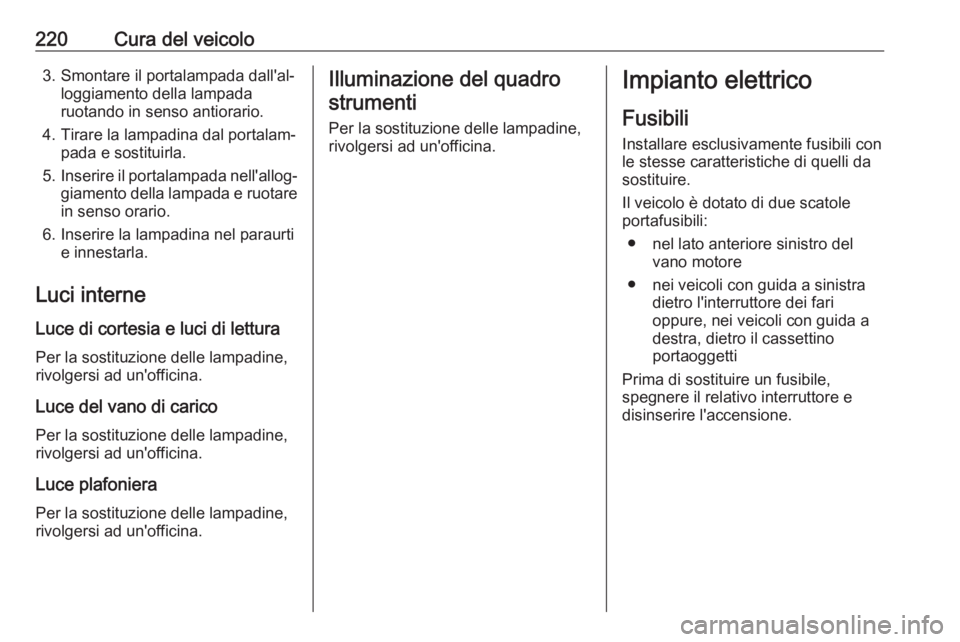

220Cura del veicolo3. Smontare il portalampada dall'al‐loggiamento della lampada
ruotando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare in senso orario.
6. Inserire la lampadina nel paraurti e innestarla.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di caricoPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce plafoniera Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con guida a sinistra dietro l'interruttore dei fari
oppure, nei veicoli con guida a
destra, dietro il cassettino
portaoggetti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.

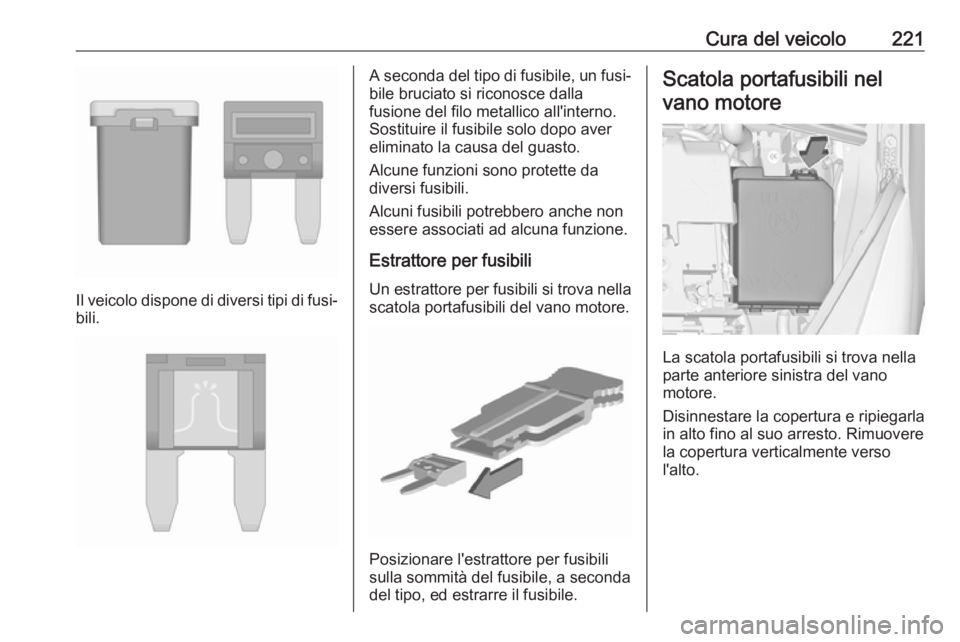

Cura del veicolo221
Il veicolo dispone di diversi tipi di fusi‐
bili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

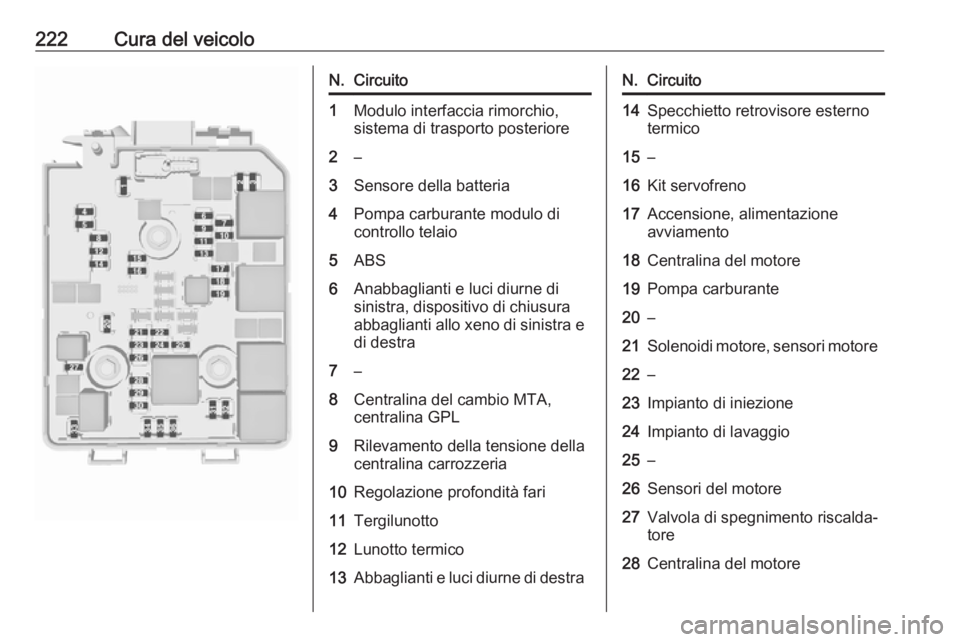

222Cura del veicoloN.Circuito1Modulo interfaccia rimorchio,
sistema di trasporto posteriore2–3Sensore della batteria4Pompa carburante modulo di
controllo telaio5ABS6Anabbaglianti e luci diurne di
sinistra, dispositivo di chiusura
abbaglianti allo xeno di sinistra e di destra7–8Centralina del cambio MTA,
centralina GPL9Rilevamento della tensione della
centralina carrozzeria10Regolazione profondità fari11Tergilunotto12Lunotto termico13Abbaglianti e luci diurne di destraN.Circuito14Specchietto retrovisore esterno
termico15–16Kit servofreno17Accensione, alimentazione
avviamento18Centralina del motore19Pompa carburante20–21Solenoidi motore, sensori motore22–23Impianto di iniezione24Impianto di lavaggio25–26Sensori del motore27Valvola di spegnimento riscalda‐ tore28Centralina del motore

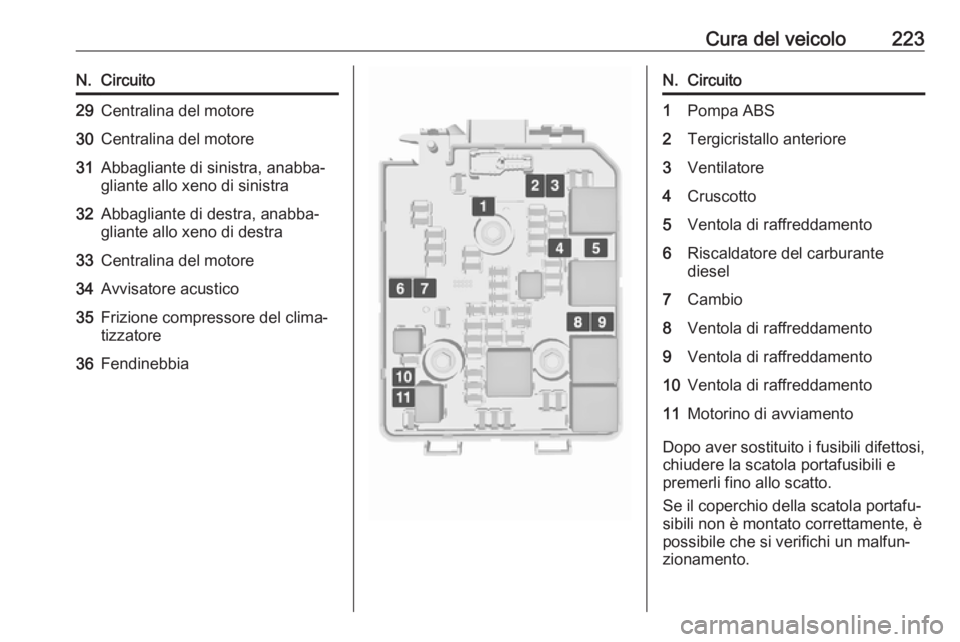

Cura del veicolo223N.Circuito29Centralina del motore30Centralina del motore31Abbagliante di sinistra, anabba‐
gliante allo xeno di sinistra32Abbagliante di destra, anabba‐
gliante allo xeno di destra33Centralina del motore34Avvisatore acustico35Frizione compressore del clima‐
tizzatore36FendinebbiaN.Circuito1Pompa ABS2Tergicristallo anteriore3Ventilatore4Cruscotto5Ventola di raffreddamento6Riscaldatore del carburante
diesel7Cambio8Ventola di raffreddamento9Ventola di raffreddamento10Ventola di raffreddamento11Motorino di avviamento
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.

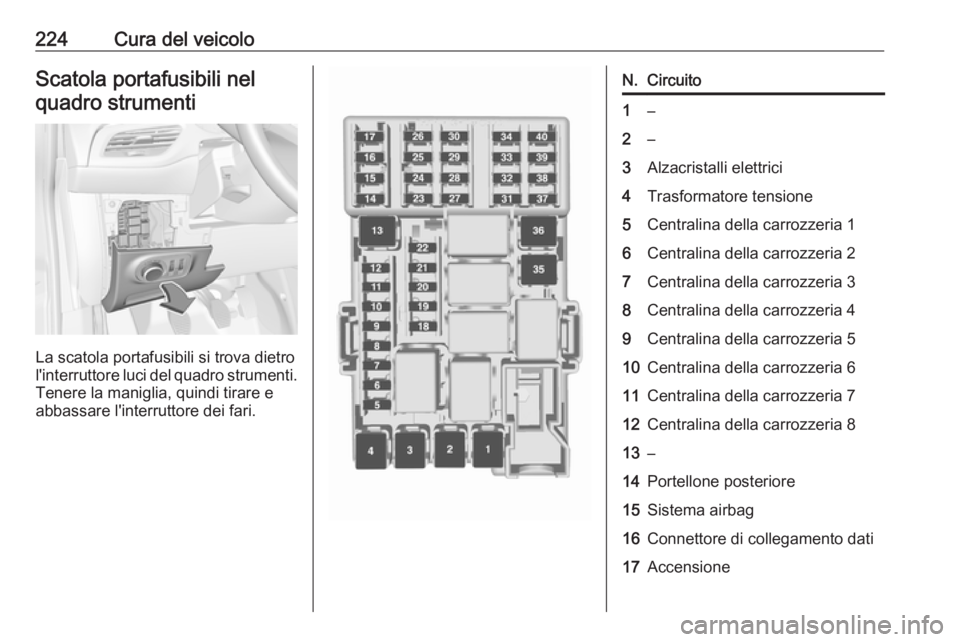

224Cura del veicoloScatola portafusibili nelquadro strumenti
La scatola portafusibili si trova dietro
l'interruttore luci del quadro strumenti. Tenere la maniglia, quindi tirare e
abbassare l'interruttore dei fari.
N.Circuito1–2–3Alzacristalli elettrici4Trasformatore tensione5Centralina della carrozzeria 16Centralina della carrozzeria 27Centralina della carrozzeria 38Centralina della carrozzeria 49Centralina della carrozzeria 510Centralina della carrozzeria 611Centralina della carrozzeria 712Centralina della carrozzeria 813–14Portellone posteriore15Sistema airbag16Connettore di collegamento dati17Accensione

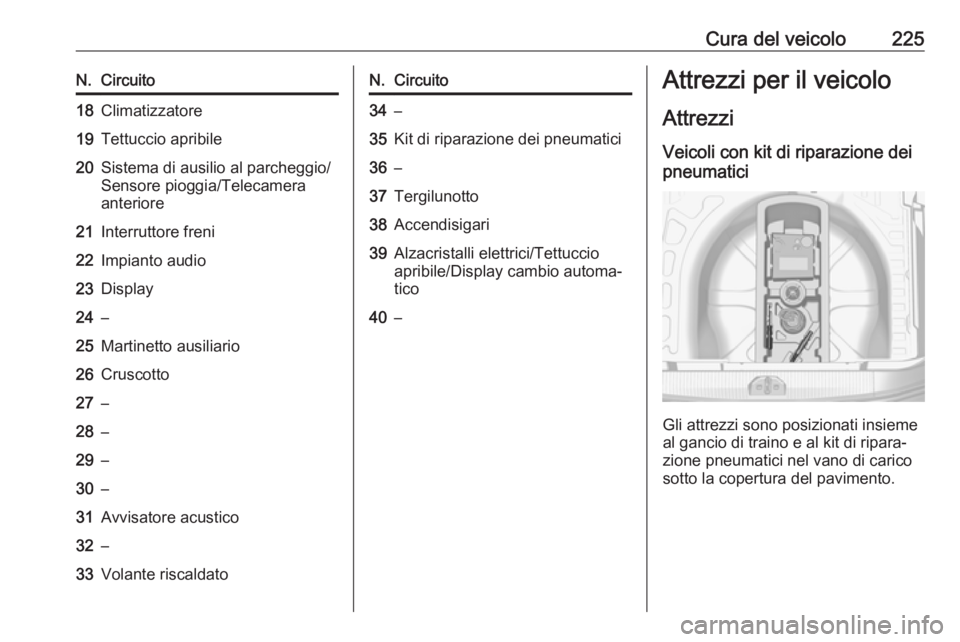

Cura del veicolo225N.Circuito18Climatizzatore19Tettuccio apribile20Sistema di ausilio al parcheggio/
Sensore pioggia/Telecamera
anteriore21Interruttore freni22Impianto audio23Display24–25Martinetto ausiliario26Cruscotto27–28–29–30–31Avvisatore acustico32–33Volante riscaldatoN.Circuito34–35Kit di riparazione dei pneumatici36–37Tergilunotto38Accendisigari39Alzacristalli elettrici/Tettuccio
apribile/Display cambio automa‐
tico40–Attrezzi per il veicolo
Attrezzi
Veicoli con kit di riparazione dei
pneumatici
Gli attrezzi sono posizionati insieme
al gancio di traino e al kit di ripara‐
zione pneumatici nel vano di carico
sotto la copertura del pavimento.

226Cura del veicolo

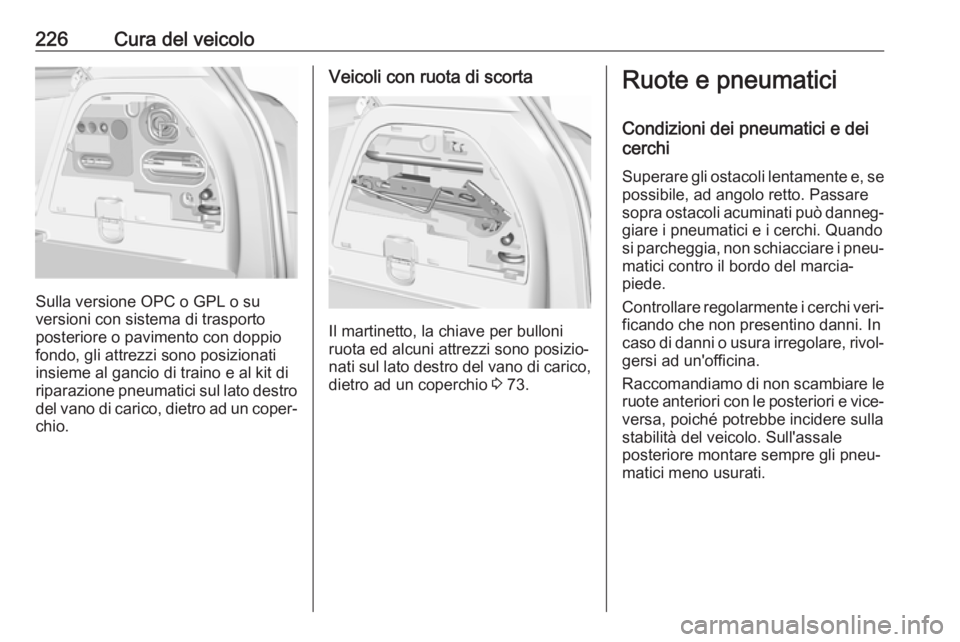

Sulla versione OPC o GPL o su
versioni con sistema di trasporto posteriore o pavimento con doppio
fondo, gli attrezzi sono posizionati
insieme al gancio di traino e al kit di
riparazione pneumatici sul lato destro del vano di carico, dietro ad un coper‐
chio.
Veicoli con ruota di scorta
Il martinetto, la chiave per bulloni
ruota ed alcuni attrezzi sono posizio‐
nati sul lato destro del vano di carico, dietro ad un coperchio 3 73.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Raccomandiamo di non scambiare le
ruote anteriori con le posteriori e vice‐
versa, poiché potrebbe incidere sulla
stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.

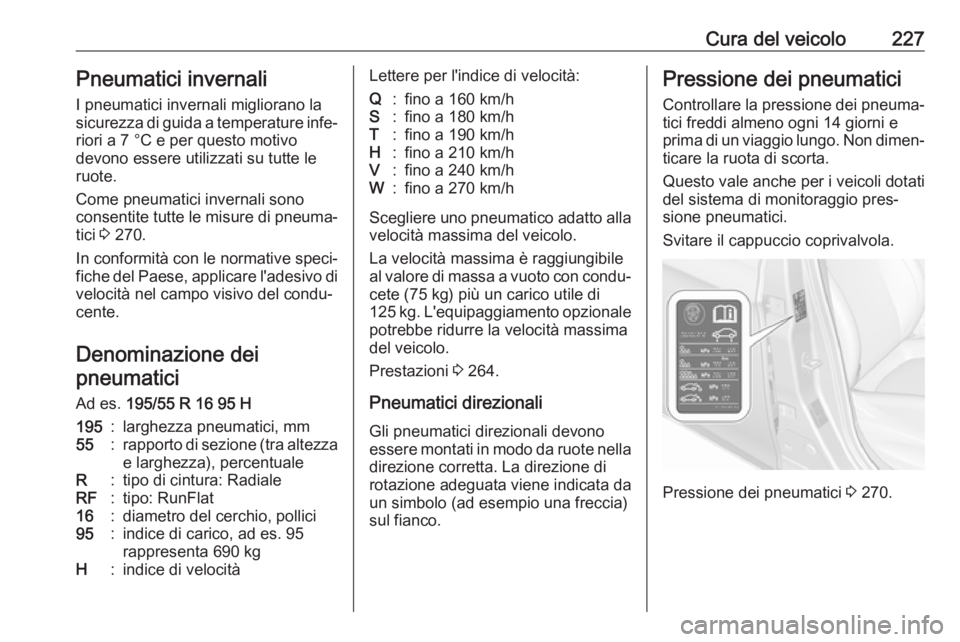

Cura del veicolo227Pneumatici invernaliI pneumatici invernali migliorano la
sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
Come pneumatici invernali sono
consentite tutte le misure di pneuma‐
tici 3 270.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.
Denominazione dei pneumatici
Ad es. 195/55 R 16 95 H195:larghezza pneumatici, mm55:rapporto di sezione (tra altezza
e larghezza), percentualeR:tipo di cintura: RadialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgH:indice di velocitàLettere per l'indice di velocità:Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima del veicolo.
Prestazioni 3 264.
Pneumatici direzionali
Gli pneumatici direzionali devono
essere montati in modo da ruote nella
direzione corretta. La direzione di
rotazione adeguata viene indicata da
un simbolo (ad esempio una freccia)
sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta.
Questo vale anche per i veicoli dotati
del sistema di monitoraggio pres‐
sione pneumatici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 270.

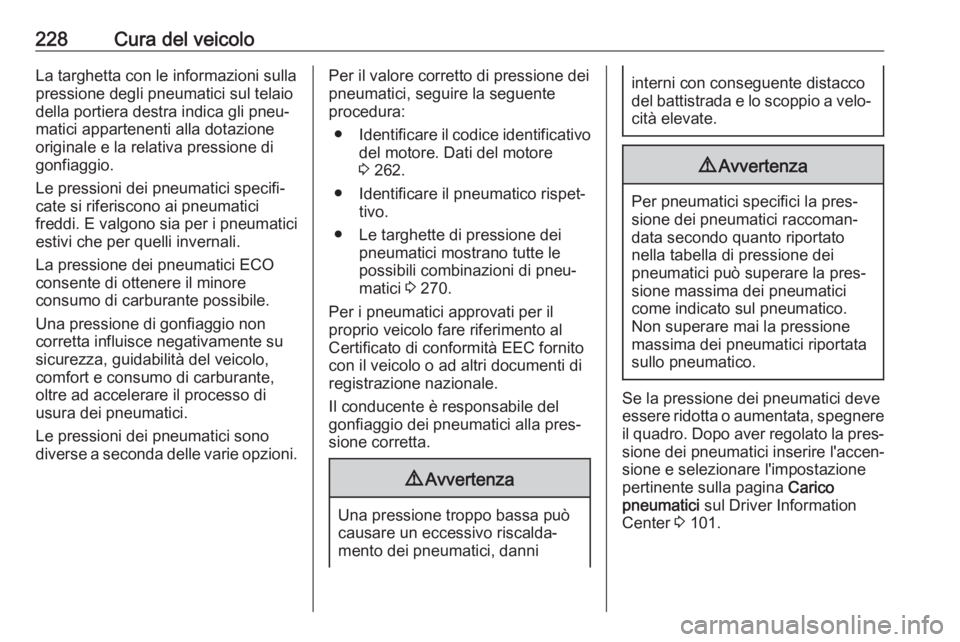

228Cura del veicoloLa targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera destra indica gli pneu‐
matici appartenenti alla dotazione
originale e la relativa pressione di
gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni.Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
● Identificare il codice identificativo
del motore. Dati del motore
3 262.
● Identificare il pneumatico rispet‐ tivo.
● Le targhette di pressione dei pneumatici mostrano tutte lepossibili combinazioni di pneu‐
matici 3 270.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐ sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro. Dopo aver regolato la pres‐
sione dei pneumatici inserire l'accen‐
sione e selezionare l'impostazione
pertinente sulla pagina Carico
pneumatici sul Driver Information
Center 3 101.
