OPEL CORSA E 2019 Gebruikershandleiding (in Dutch)

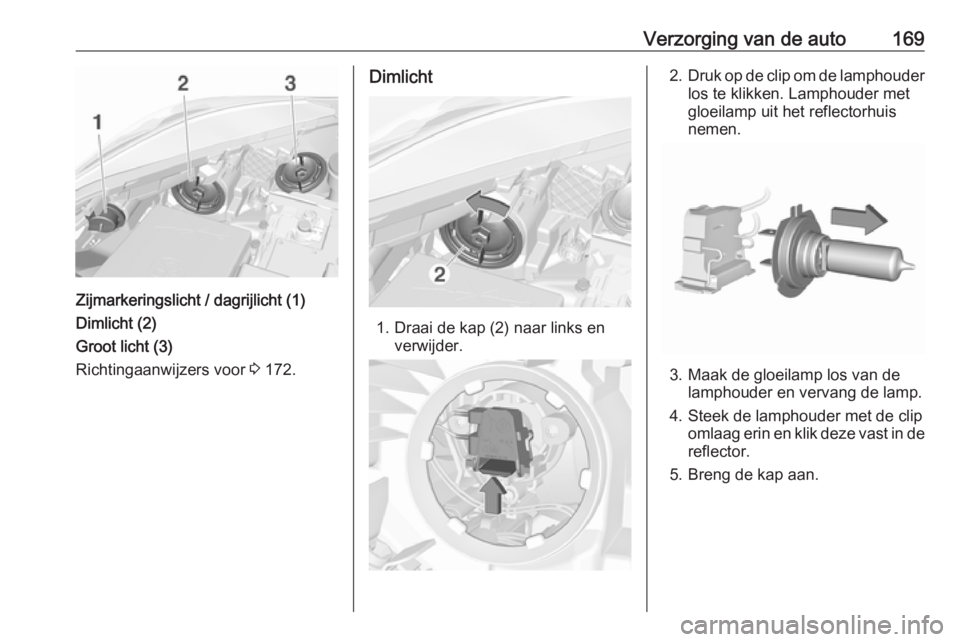

Verzorging van de auto169
Zijmarkeringslicht / dagrijlicht (1)
Dimlicht (2)
Groot licht (3)
Richtingaanwijzers voor 3 172.
Dimlicht
1. Draai de kap (2) naar links en
verwijder.
2.Druk op de clip om de lamphouder
los te klikken. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Steek de lamphouder met de clip omlaag erin en klik deze vast in de
reflector.
5. Breng de kap aan.

170Verzorging van de autoGroot licht
1. Draai de kap (3) naar links enverwijder.
2.Druk op de clip om de lamphouder
los te klikken. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Steek de lamphouder met de clip omlaag erin en klik deze vast in de
reflector.
5. Breng de kap aan.
Zijmarkeringslicht / dagrijlicht met gloeilampen
1. Lampfitting (1) linksom losdraaien.

Verzorging van de auto1712. Druk beide clips naar elkaar toeen trek de lampfitting uit de
koplampbehuizing.
3. Haal de lamp uit de fitting door deze eruit te trekken.
4. Plaats een nieuwe lamp in de fitting.
5. Draai de lampfitting rechtsom in het koplamphuis vast.
Zijmarkeringslicht / dagrijlicht met
leds
Zijmarkeringslicht en dagrijlicht zijn
uitgevoerd met leds en kunnen niet
worden vervangen. Neem bij een defecte led contact op met een werk‐
plaats.
Xenonkoplampen9 Gevaar
Xenonkoplampen werken onder
een extreem hoog voltage. Niet
aanraken. Lampen door een werk‐
plaats laten vervangen.
Zijmarkeringslicht / dagrijlichten zijn
uitgevoerd met leds en kunnen niet worden vervangen.
Lampen voor afslagverlichting zijn
vervangbaar.
Richtingaanwijzers voor 3 172.
Afslagverlichting
1. Draai de kap (3) naar links en
verwijder.

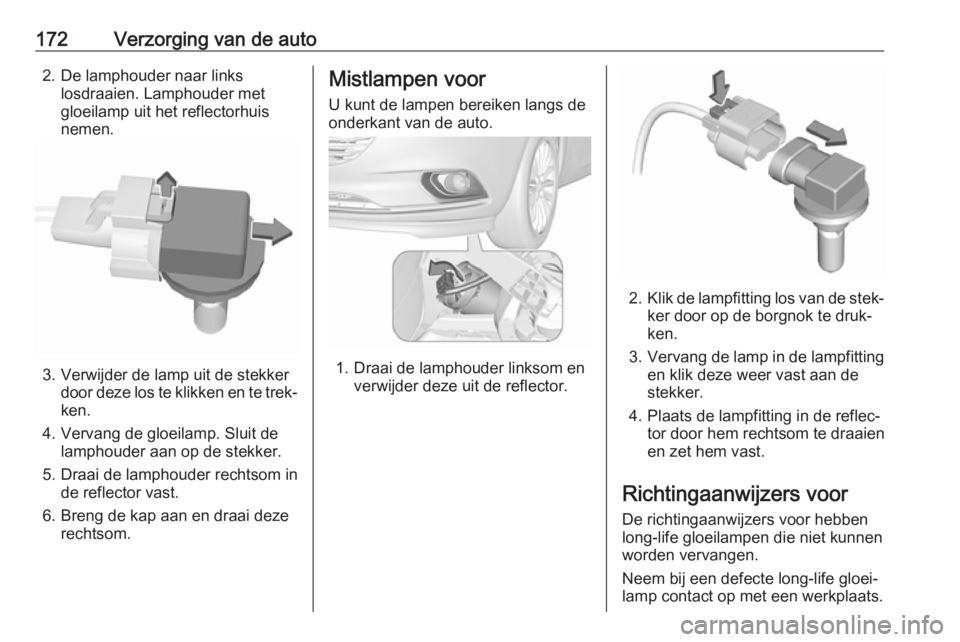

172Verzorging van de auto2. De lamphouder naar linkslosdraaien. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Verwijder de lamp uit de stekker door deze los te klikken en te trek‐ken.
4. Vervang de gloeilamp. Sluit de lamphouder aan op de stekker.
5. Draai de lamphouder rechtsom in de reflector vast.
6. Breng de kap aan en draai deze rechtsom.
Mistlampen voor
U kunt de lampen bereiken langs de onderkant van de auto.
1. Draai de lamphouder linksom en verwijder deze uit de reflector.
2.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
3. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
4. Plaats de lampfitting in de reflec‐ tor door hem rechtsom te draaien
en zet hem vast.
Richtingaanwijzers voor
De richtingaanwijzers voor hebben
long-life gloeilampen die niet kunnen worden vervangen.
Neem bij een defecte long-life gloei‐
lamp contact op met een werkplaats.

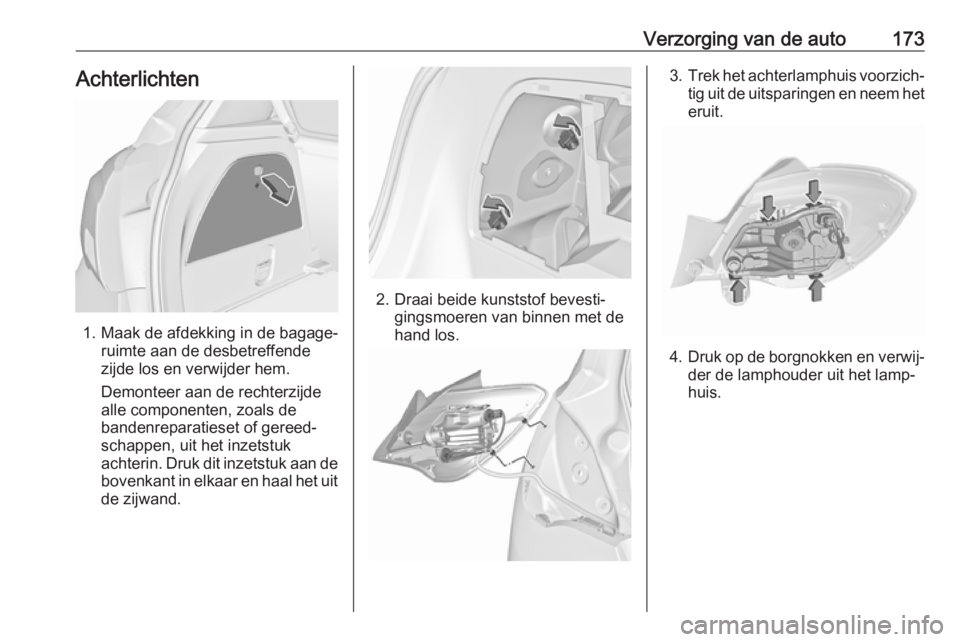

Verzorging van de auto173Achterlichten
1. Maak de afdekking in de bagage‐ruimte aan de desbetreffende
zijde los en verwijder hem.
Demonteer aan de rechterzijde
alle componenten, zoals de
bandenreparatieset of gereed‐
schappen, uit het inzetstuk
achterin. Druk dit inzetstuk aan de
bovenkant in elkaar en haal het uit de zijwand.
2. Draai beide kunststof bevesti‐ gingsmoeren van binnen met de
hand los.
3. Trek het achterlamphuis voorzich‐
tig uit de uitsparingen en neem het eruit.
4. Druk op de borgnokken en verwij‐
der de lamphouder uit het lamp‐
huis.

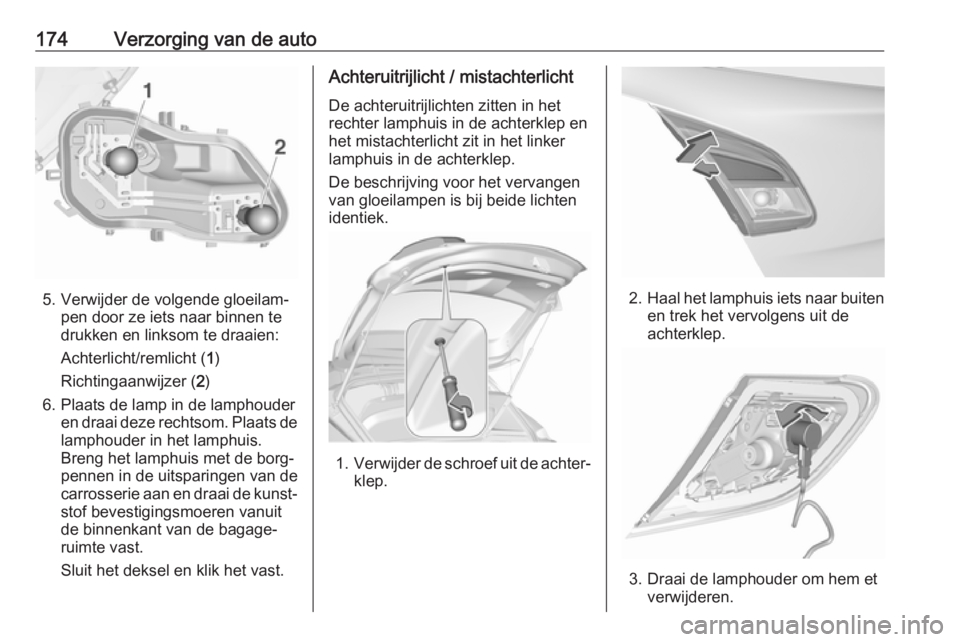

174Verzorging van de auto
5. Verwijder de volgende gloeilam‐pen door ze iets naar binnen te
drukken en linksom te draaien:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
6. Plaats de lamp in de lamphouder en draai deze rechtsom. Plaats de
lamphouder in het lamphuis.
Breng het lamphuis met de borg‐
pennen in de uitsparingen van de
carrosserie aan en draai de kunst‐ stof bevestigingsmoeren vanuit
de binnenkant van de bagage‐
ruimte vast.
Sluit het deksel en klik het vast.
Achteruitrijlicht / mistachterlicht
De achteruitrijlichten zitten in het
rechter lamphuis in de achterklep en
het mistachterlicht zit in het linker
lamphuis in de achterklep.
De beschrijving voor het vervangen
van gloeilampen is bij beide lichten identiek.
1. Verwijder de schroef uit de achter‐
klep.
2. Haal het lamphuis iets naar buiten
en trek het vervolgens uit de
achterklep.
3. Draai de lamphouder om hem et verwijderen.

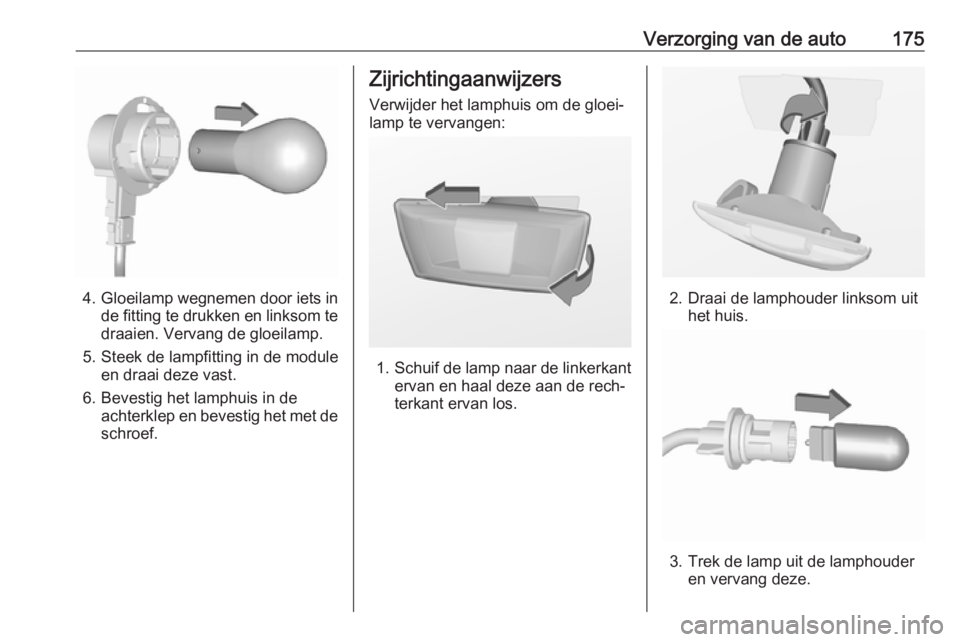

Verzorging van de auto175
4.Gloeilamp wegnemen door iets in
de fitting te drukken en linksom te draaien. Vervang de gloeilamp.
5. Steek de lampfitting in de module en draai deze vast.
6. Bevestig het lamphuis in de achterklep en bevestig het met de
schroef.
Zijrichtingaanwijzers
Verwijder het lamphuis om de gloei‐
lamp te vervangen:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit het huis.
3. Trek de lamp uit de lamphouder en vervang deze.

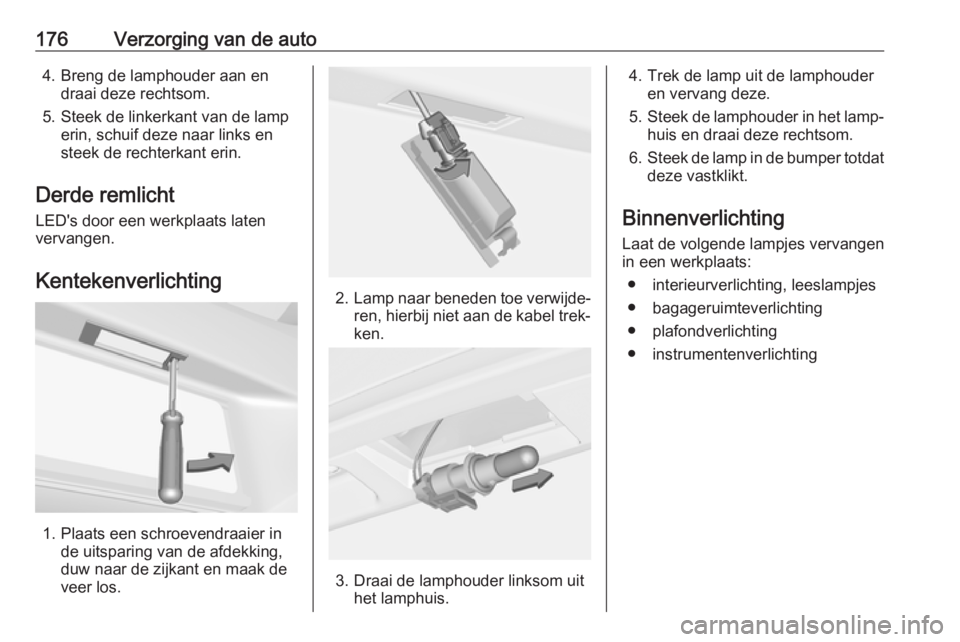

176Verzorging van de auto4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Derde remlicht
LED's door een werkplaats laten
vervangen.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit het lamphuis.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in het lamp‐
huis en draai deze rechtsom.
6. Steek de lamp in de bumper totdat
deze vastklikt.
Binnenverlichting
Laat de volgende lampjes vervangen
in een werkplaats:
● interieurverlichting, leeslampjes
● bagageruimteverlichting
● plafondverlichting
● instrumentenverlichting

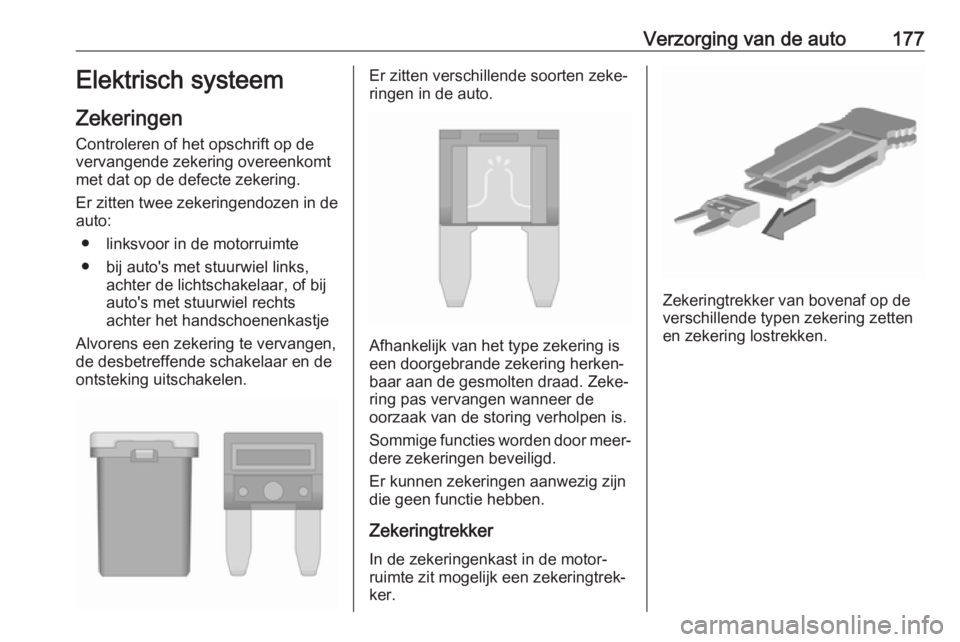

Verzorging van de auto177Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● linksvoor in de motorruimte
● bij auto's met stuurwiel links, achter de lichtschakelaar, of bij
auto's met stuurwiel rechts
achter het handschoenenkastje
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.Er zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.

178Verzorging van de autoZekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Nr.Stroomkring1–2–3Accusensor4Chassisregelmodule, brandstof‐
pomp5ABS6Dimlicht en dagrijverlichting
links, groot licht xenonkoplamp7–8Regelmodule lpg9Carrosserieregelmodule10Koplampverstelling11Achterruitenwisser12Achterruitverwarming13Dimlicht en dagrijverlichting
rechts14Buitenspiegelverwarming15–16Rembekrachtigerset17Ontstekingssignaal, waterpomp18Motorregelmodule
