Pielęgnacja samochodu199Układ monitorowania
ciśnienia w oponach
Układ monitorowania ciśnienia w
oponach raz na minutę kontroluje
ciśnienie powietrza we wszystkich czterech oponach po przekroczeniu
określonej prędkości jazdy.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje unieważnienie homologacji pojazdu.
Bieżące ciśnienie w oponach można
sprawdzić, korzystając z
wyświetlacza informacyjnego
kierowcy, menu Menu informacji o
pojeździe ? .
Wyboru menu dokonuje się przez
naciskanie przycisków na dźwigni.
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe ? .
Wybrać układ monitorowania
ciśnienia w oponach, obracając
pokrętło.
Wyświetlacz w wersji Midlevel:
Ciśnienie powietrza w każdej z opon
jest wyświetlane na oddzielnej
stronie.
Wyświetlacz w wersji Uplevel:

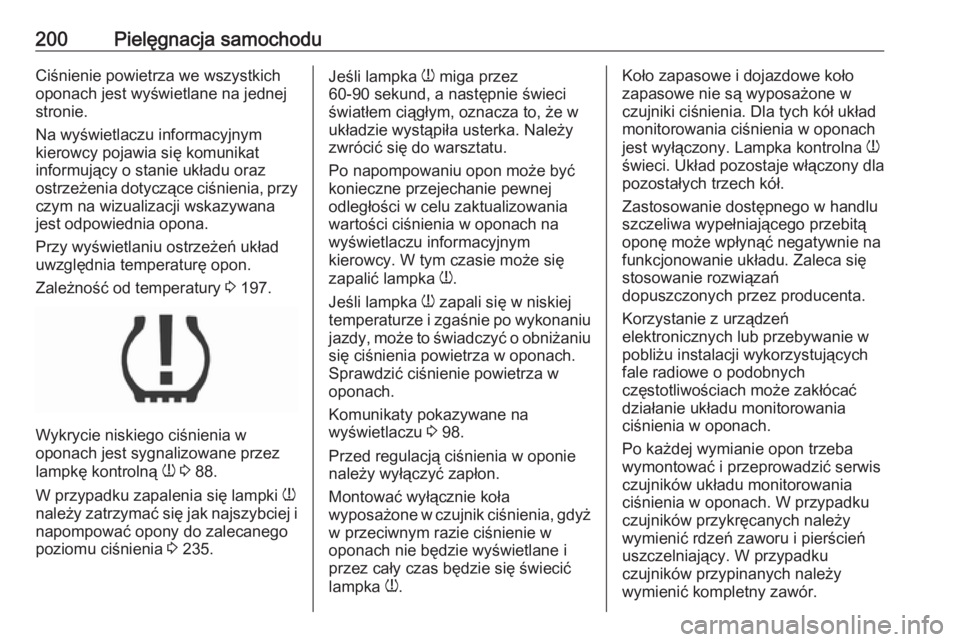

200Pielęgnacja samochoduCiśnienie powietrza we wszystkichoponach jest wyświetlane na jednej
stronie.
Na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
informujący o stanie układu oraz
ostrzeżenia dotyczące ciśnienia, przy czym na wizualizacji wskazywana
jest odpowiednia opona.
Przy wyświetlaniu ostrzeżeń układ
uwzględnia temperaturę opon.
Zależność od temperatury 3 197.
Wykrycie niskiego ciśnienia w
oponach jest sygnalizowane przez
lampkę kontrolną w 3 88.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 235.
Jeśli lampka
w miga przez
60-90 sekund, a następnie świeci
światłem ciągłym, oznacza to, że w
układzie wystąpiła usterka. Należy
zwrócić się do warsztatu.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości w celu zaktualizowania
wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy. W tym czasie może się
zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po wykonaniu
jazdy, może to świadczyć o obniżaniu się ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza w oponach.
Komunikaty pokazywane na
wyświetlaczu 3 98.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.
Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż w przeciwnym razie ciśnienie w
oponach nie będzie wyświetlane i
przez cały czas będzie się świecić
lampka w.Koło zapasowe i dojazdowe koło
zapasowe nie są wyposażone w
czujniki ciśnienia. Dla tych kół układ
monitorowania ciśnienia w oponach
jest wyłączony. Lampka kontrolna w
świeci. Układ pozostaje włączony dla
pozostałych trzech kół.
Zastosowanie dostępnego w handlu
szczeliwa wypełniającego przebitą
oponę może wpłynąć negatywnie na
funkcjonowanie układu. Zaleca się
stosowanie rozwiązań
dopuszczonych przez producenta.
Korzystanie z urządzeń
elektronicznych lub przebywanie w
pobliżu instalacji wykorzystujących
fale radiowe o podobnych
częstotliwościach może zakłócać
działanie układu monitorowania
ciśnienia w oponach.
Po każdej wymianie opon trzeba
wymontować i przeprowadzić serwis
czujników układu monitorowania
ciśnienia w oponach. W przypadku
czujników przykręcanych należy
wymienić rdzeń zaworu i pierścień
uszczelniający. W przypadku
czujników przypinanych należy
wymienić kompletny zawór.

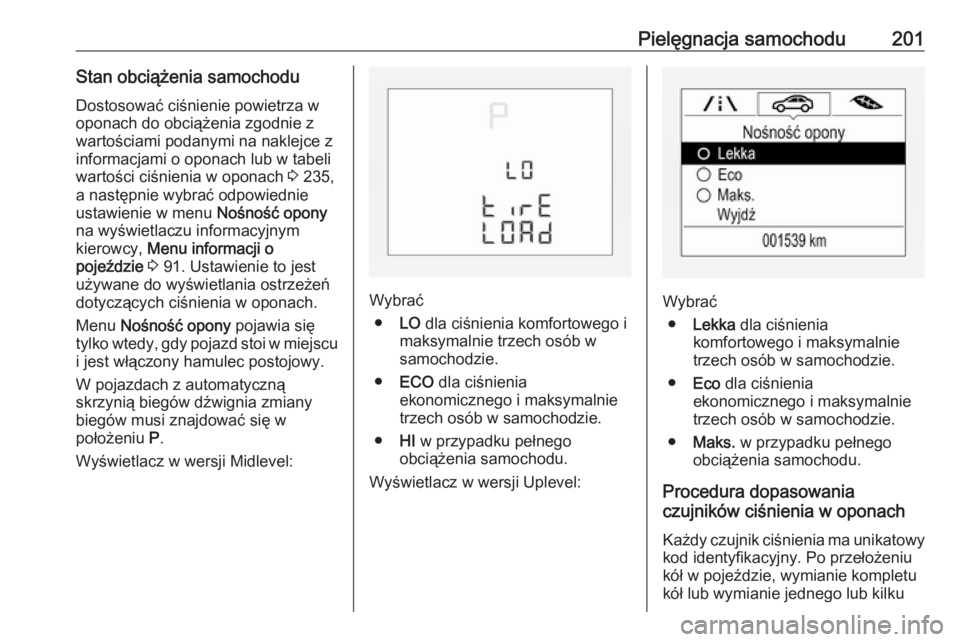

Pielęgnacja samochodu201Stan obciążenia samochoduDostosować ciśnienie powietrza w
oponach do obciążenia zgodnie z wartościami podanymi na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach 3 235,
a następnie wybrać odpowiednie ustawienie w menu Nośność opony
na wyświetlaczu informacyjnym
kierowcy, Menu informacji o
pojeździe 3 91. Ustawienie to jest
używane do wyświetlania ostrzeżeń
dotyczących ciśnienia w oponach.
Menu Nośność opony pojawia się
tylko wtedy, gdy pojazd stoi w miejscu
i jest włączony hamulec postojowy.
W pojazdach z automatyczną
skrzynią biegów dźwignia zmiany
biegów musi znajdować się w
położeniu P.
Wyświetlacz w wersji Midlevel:
Wybrać ● LO dla ciśnienia komfortowego i
maksymalnie trzech osób w
samochodzie.
● ECO dla ciśnienia
ekonomicznego i maksymalnie
trzech osób w samochodzie.
● HI w przypadku pełnego
obciążenia samochodu.
Wyświetlacz w wersji Uplevel:Wybrać ● Lekka dla ciśnienia
komfortowego i maksymalnie
trzech osób w samochodzie.
● Eco dla ciśnienia
ekonomicznego i maksymalnie
trzech osób w samochodzie.
● Maks. w przypadku pełnego
obciążenia samochodu.
Procedura dopasowania
czujników ciśnienia w oponach
Każdy czujnik ciśnienia ma unikatowy
kod identyfikacyjny. Po przełożeniu
kół w pojeździe, wymianie kompletu
kół lub wymianie jednego lub kilku

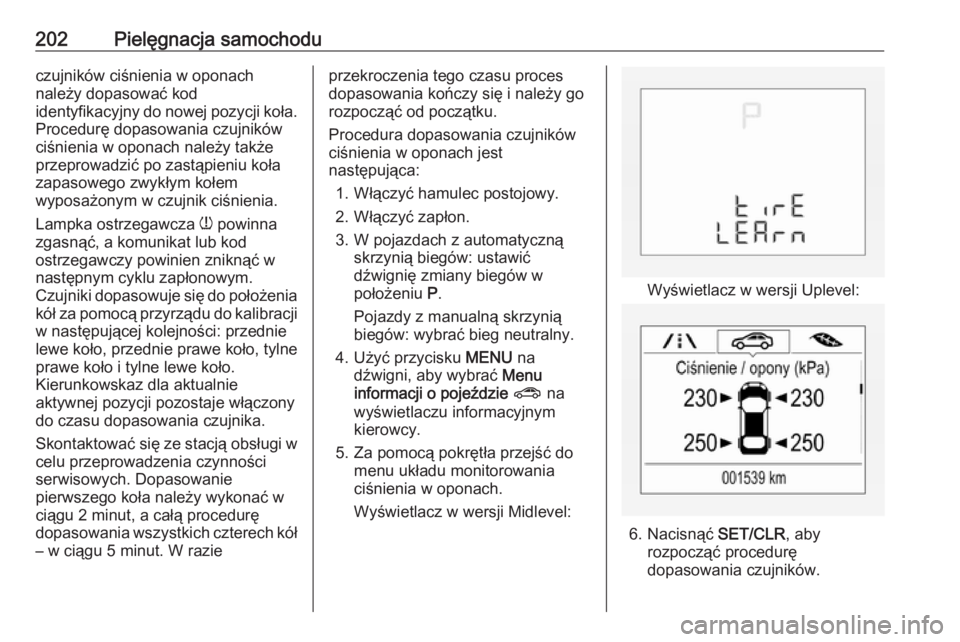

202Pielęgnacja samochoduczujników ciśnienia w oponach
należy dopasować kod
identyfikacyjny do nowej pozycji koła.
Procedurę dopasowania czujników
ciśnienia w oponach należy także
przeprowadzić po zastąpieniu koła
zapasowego zwykłym kołem
wyposażonym w czujnik ciśnienia.
Lampka ostrzegawcza w powinna
zgasnąć, a komunikat lub kod
ostrzegawczy powinien zniknąć w
następnym cyklu zapłonowym.
Czujniki dopasowuje się do położenia kół za pomocą przyrządu do kalibracji
w następującej kolejności: przednie lewe koło, przednie prawe koło, tylne
prawe koło i tylne lewe koło.
Kierunkowskaz dla aktualnie
aktywnej pozycji pozostaje włączony
do czasu dopasowania czujnika.
Skontaktować się ze stacją obsługi w celu przeprowadzenia czynności
serwisowych. Dopasowanie
pierwszego koła należy wykonać w
ciągu 2 minut, a całą procedurę
dopasowania wszystkich czterech kół
– w ciągu 5 minut. W razieprzekroczenia tego czasu proces
dopasowania kończy się i należy go
rozpocząć od początku.
Procedura dopasowania czujników
ciśnienia w oponach jest
następująca:
1. Włączyć hamulec postojowy.
2. Włączyć zapłon.
3. W pojazdach z automatyczną skrzynią biegów: ustawić
dźwignię zmiany biegów w
położeniu P.
Pojazdy z manualną skrzynią biegów: wybrać bieg neutralny.
4. Użyć przycisku MENU na
dźwigni, aby wybrać Menu
informacji o pojeździe ? na
wyświetlaczu informacyjnym
kierowcy.
5. Za pomocą pokrętła przejść do menu układu monitorowania
ciśnienia w oponach.
Wyświetlacz w wersji Midlevel:
Wyświetlacz w wersji Uplevel:
6. Nacisnąć SET/CLR, aby
rozpocząć procedurę
dopasowania czujników.

Pielęgnacja samochodu203Powinien zostać wyświetlony
komunikat z prośbą o
potwierdzenie procedury.
7. Nacisnąć ponownie SET/CLR,
aby potwierdzić wybór. Sygnał
dźwiękowy włącza się dwa razy w celu poinformowania, że
odbiornik znajduje się w trybie
kalibracji.
8. Zacząć od przedniego lewego koła.
9. Oprzeć przyrząd do kalibracji o bok opony, przy zaworku.
Następnie nacisnąć przycisk, aby
uaktywnić czujnik ciśnienia w
oponie. Krótki sygnał dźwiękowy
potwierdza, że kod
identyfikacyjny czujnika został
dopasowany do pozycji danego
koła.
10. Przejść do przedniego prawego koła i powtórzyć proceduręopisaną w punkcie 9.
11. Przejść do tylnego prawego koła i
powtórzyć procedurę opisaną w
punkcie 9.12. Przejść do tylnego lewego koła i powtórzyć procedurę opisaną w
punkcie 9. Dwa razy włącza się
sygnał dźwiękowy, sygnalizując
dopasowanie kodu
identyfikacyjnego czujnika do
tylnego lewego koła. Procedura
dopasowania czujników ciśnienia
w oponach nie jest już aktywna.
13. Wyłączyć zapłon.
14. Napompować wszystkie cztery opony do zalecanego ciśnienia
podanego na naklejce z
informacjami o ciśnieniu w
oponach.
15. Upewnić się, że stan obciążenia opon jest ustawiony zgodnie z
wybranym ciśnieniem 3 91.
Głębokość bieżnika Głębokość bieżnika należy
sprawdzać regularnie.
Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe,
gdy głębokość bieżnika zmniejszy się do 2–3 mm (4 mm w przypadku opon
zimowych).Ze względów bezpieczeństwa zaleca
się, aby głębokość bieżnika opon na
tej samej osi nie różniła się o więcej niż 2 mm.
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co sześć lat.

204Pielęgnacja samochoduZmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania nominalnego
ciśnienia w oponach i dokonania kilku
innych modyfikacji samochodu.
Po założeniu opon o innym rozmiarze należy także zastąpić naklejkę
zawierającą wartości ciśnienia
odpowiednią inną nalepką.
Układ monitorowania ciśnienia w
oponach 3 199.Przestroga
W przypadku użycia kół o średnicy
14 cali zmniejszy się prześwit
pojazdu. Należy to mieć na
uwadze podczas przejeżdżania
przez przeszkody.
9 Ostrzeżenie
Stosowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne kół
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia hamulców.
9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Obręcze stalowe: Jeśli używane są
nakrętki zabezpieczające koła, nie
należy zakładać osłon ozdobnych kół.
Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła przednie.

Pielęgnacja samochodu205Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach,
które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Łańcuchy wolno zakładać na opony o rozmiarze 175/70 R14, 185/70 R14,
185/65 R15 oraz 205/45 R17.
Łańcuchy wolno zakładać na opony o
rozmiarze 195/55 R16 z obręczami o
rozmiarze 16 x 6 i 16 x 6,5, przy czym w tym drugim przypadku wyłącznie w
kombinacji z ograniczonym kątem
skrętu. Należy skorzystać z pomocy
warsztatu.
Na opony o rozmiarze 215/45 R17 i
215/40 R18 nie wolno zakładać
łańcuchów.
Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń znajdujących się w pobliżu obręczy koła.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
Zestaw do naprawy opon jest
przechowywany w przestrzeni
bagażowej.
W zależności od wyposażenia zestaw
do naprawy opon znajduje się w
schowku w prawej ścianie lub w
schowku pod osłoną podłogową.
Pojazdy z zestawem do naprawy
opon pod osłoną podłogową
1. Wyjąć zestaw do naprawy opon ze schowka.
2. Wyjąć sprężarkę.

206Pielęgnacja samochodu
3. Wyjąć kabel zasilający i przewódelastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą
sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może
pokazywać ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.

Pielęgnacja samochodu20712. Całość szczeliwa zostaniewtłoczona do opony. Następnie
rozpocznie się jej pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 min.
Ciśnienie w oponach 3 235.
Po osiągnięciu właściwego ciśnienia wyłączyć sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 min, odłączyć zestaw do
naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 min. Jeśli
nadal nie można osiągnąć
zalecanej wartości ciśnienia,
uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
W niektórych wersjach przycisk
może znajdować się na wężu
powietrza.
Sprężarka nie powinna pracować
dłużej niż 10 min.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie. W

208Pielęgnacja samochodutym celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
18. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Pojazdy z zestawem do naprawy
opon w bocznej ścianie
W celu otwarcia schowka,
odblokować i otworzyć osłonę.
1. Wyjąć ze schowka pojemnik ze szczeliwem i wspornik z wężem.
2. Odłączyć wąż od wspornika iprzykręcić do pojemnika ze
szczeliwem.
