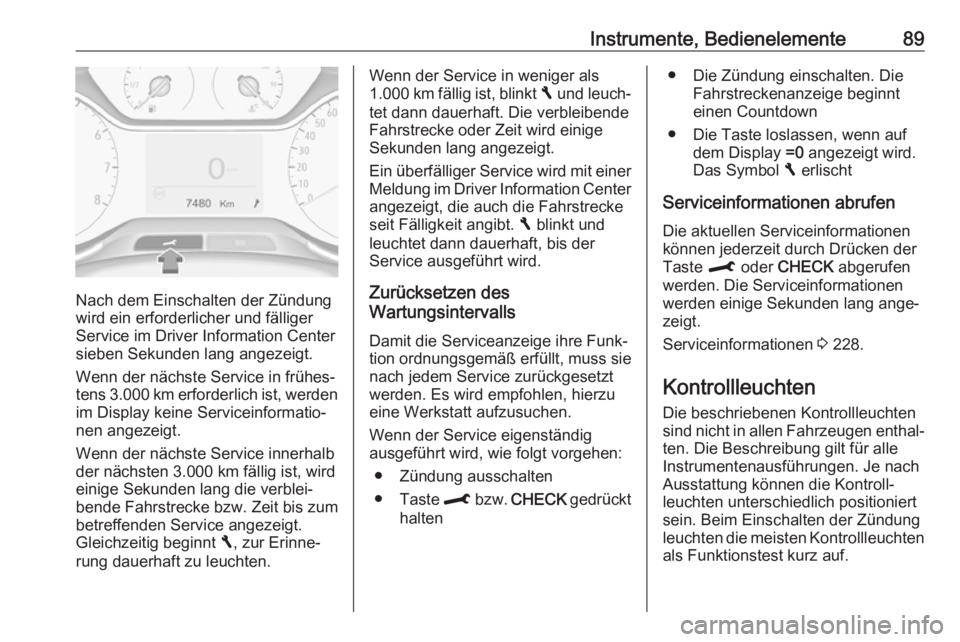

Instrumente, Bedienelemente89
Nach dem Einschalten der Zündung
wird ein erforderlicher und fälliger
Service im Driver Information Center
sieben Sekunden lang angezeigt.
Wenn der nächste Service in frühes‐
tens 3.000 km erforderlich ist, werden
im Display keine Serviceinformatio‐
nen angezeigt.
Wenn der nächste Service innerhalb
der nächsten 3.000 km fällig ist, wird
einige Sekunden lang die verblei‐
bende Fahrstrecke bzw. Zeit bis zum
betreffenden Service angezeigt.
Gleichzeitig beginnt F, zur Erinne‐
rung dauerhaft zu leuchten.
Wenn der Service in weniger als 1.000 km fällig ist, blinkt F und leuch‐
tet dann dauerhaft. Die verbleibende
Fahrstrecke oder Zeit wird einige
Sekunden lang angezeigt.
Ein überfälliger Service wird mit einer
Meldung im Driver Information Center angezeigt, die auch die Fahrstrecke
seit Fälligkeit angibt. F blinkt und
leuchtet dann dauerhaft, bis der
Service ausgeführt wird.
Zurücksetzen des
Wartungsintervalls
Damit die Serviceanzeige ihre Funk‐
tion ordnungsgemäß erfüllt, muss sie nach jedem Service zurückgesetzt
werden. Es wird empfohlen, hierzu
eine Werkstatt aufzusuchen.
Wenn der Service eigenständig
ausgeführt wird, wie folgt vorgehen:
● Zündung ausschalten
● Taste M bzw. CHECK gedrückt
halten● Die Zündung einschalten. Die Fahrstreckenanzeige beginnt
einen Countdown
● Die Taste loslassen, wenn auf dem Display =0 angezeigt wird.
Das Symbol F erlischt
Serviceinformationen abrufen Die aktuellen Serviceinformationen
können jederzeit durch Drücken der
Taste M oder CHECK abgerufen
werden. Die Serviceinformationen
werden einige Sekunden lang ange‐
zeigt.
Serviceinformationen 3 228.
Kontrollleuchten Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle
Instrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.

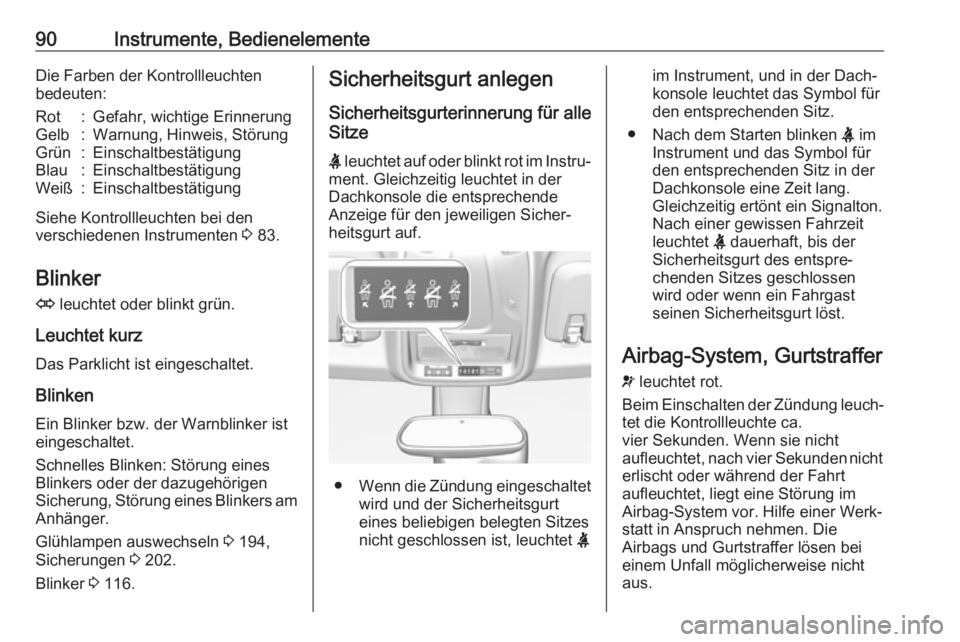

90Instrumente, BedienelementeDie Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenten 3 83.
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen
Sicherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 194,
Sicherungen 3 202.
Blinker 3 116.
Sicherheitsgurt anlegen
Sicherheitsgurterinnerung für alle
Sitze
X leuchtet auf oder blinkt rot im Instru‐
ment. Gleichzeitig leuchtet in der
Dachkonsole die entsprechende Anzeige für den jeweiligen Sicher‐
heitsgurt auf.
● Wenn die Zündung eingeschaltet
wird und der Sicherheitsgurt
eines beliebigen belegten Sitzes
nicht geschlossen ist, leuchtet X
im Instrument, und in der Dach‐
konsole leuchtet das Symbol für
den entsprechenden Sitz.
● Nach dem Starten blinken X im
Instrument und das Symbol für
den entsprechenden Sitz in der
Dachkonsole eine Zeit lang.
Gleichzeitig ertönt ein Signalton.
Nach einer gewissen Fahrzeit
leuchtet X dauerhaft, bis der
Sicherheitsgurt des entspre‐
chenden Sitzes geschlossen
wird oder wenn ein Fahrgast
seinen Sicherheitsgurt löst.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
vier Sekunden. Wenn sie nicht
aufleuchtet, nach vier Sekunden nicht erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung im
Airbag-System vor. Hilfe einer Werk‐
statt in Anspruch nehmen. Die
Airbags und Gurtstraffer lösen bei
einem Unfall möglicherweise nicht
aus.

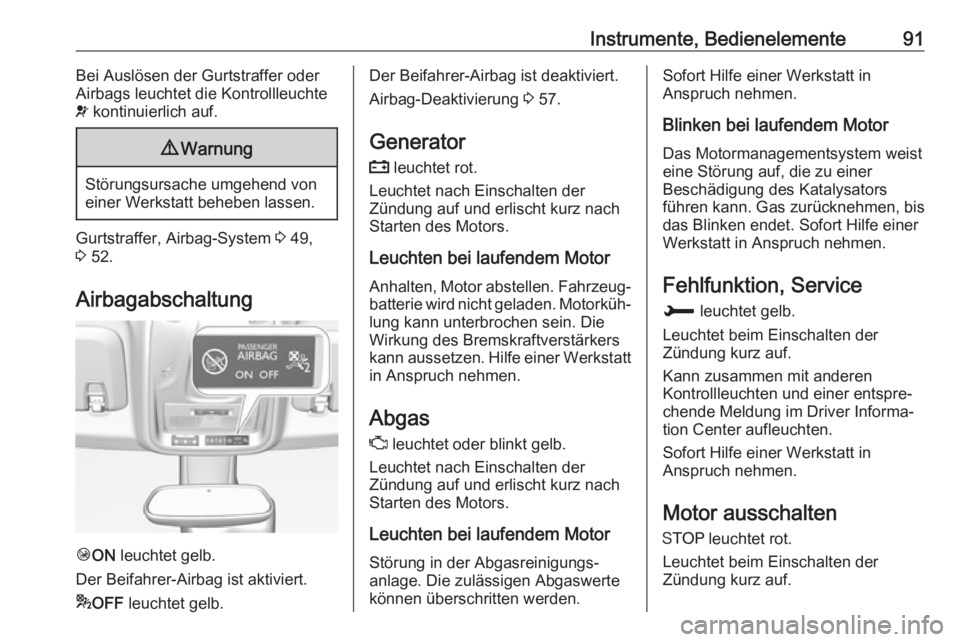

Instrumente, Bedienelemente91Bei Auslösen der Gurtstraffer oderAirbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 49,
3 52.
Airbagabschaltung
Ó ON leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* OFF leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert.
Airbag-Deaktivierung 3 57.
Generator p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden.Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Blinken bei laufendem Motor
Das Motormanagementsystem weist
eine Störung auf, die zu einer
Beschädigung des Katalysators
führen kann. Gas zurücknehmen, bis
das Blinken endet. Sofort Hilfe einer
Werkstatt in Anspruch nehmen.
Fehlfunktion, Service
H leuchtet gelb.
Leuchtet beim Einschalten der
Zündung kurz auf.
Kann zusammen mit anderen
Kontrollleuchten und einer entspre‐
chende Meldung im Driver Informa‐
tion Center aufleuchten.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Motor ausschalten
Y leuchtet rot.
Leuchtet beim Einschalten der
Zündung kurz auf.

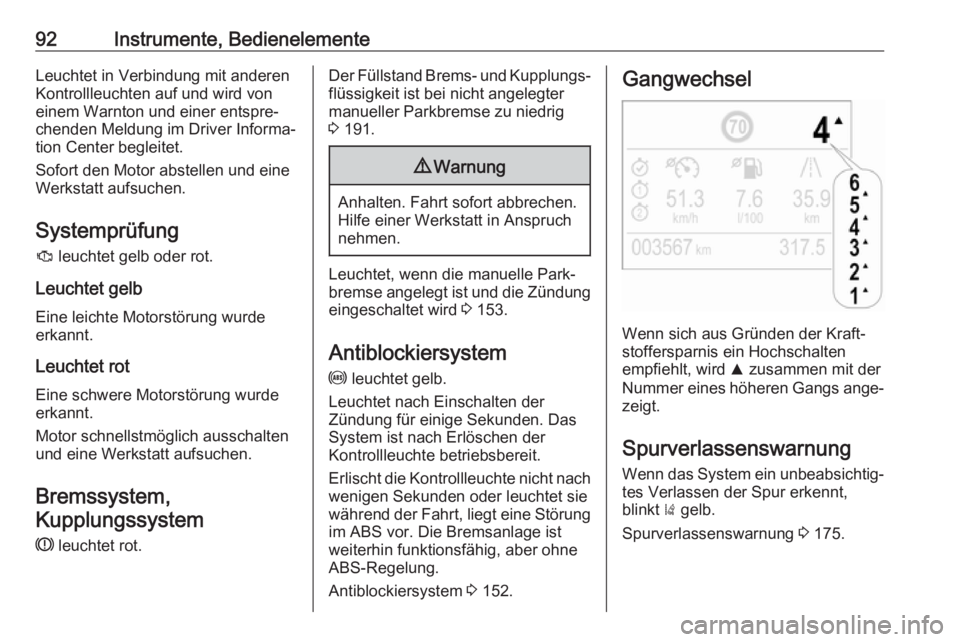

92Instrumente, BedienelementeLeuchtet in Verbindung mit anderen
Kontrollleuchten auf und wird von
einem Warnton und einer entspre‐
chenden Meldung im Driver Informa‐
tion Center begleitet.
Sofort den Motor abstellen und eine
Werkstatt aufsuchen.
Systemprüfung J leuchtet gelb oder rot.
Leuchtet gelb Eine leichte Motorstörung wurde
erkannt.
Leuchtet rot
Eine schwere Motorstörung wurde
erkannt.
Motor schnellstmöglich ausschalten
und eine Werkstatt aufsuchen.
Bremssystem,Kupplungssystem
R leuchtet rot.Der Füllstand Brems- und Kupplungs‐
flüssigkeit ist bei nicht angelegter
manueller Parkbremse zu niedrig
3 191.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet, wenn die manuelle Park‐
bremse angelegt ist und die Zündung
eingeschaltet wird 3 153.
Antiblockiersystem u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
im ABS vor. Die Bremsanlage ist
weiterhin funktionsfähig, aber ohne
ABS-Regelung.
Antiblockiersystem 3 152.
Gangwechsel
Wenn sich aus Gründen der Kraft‐
stoffersparnis ein Hochschalten
empfiehlt, wird R zusammen mit der
Nummer eines höheren Gangs ange‐
zeigt.
Spurverlassenswarnung
Wenn das System ein unbeabsichtig‐ tes Verlassen der Spur erkennt,
blinkt ) gelb.
Spurverlassenswarnung 3 175.

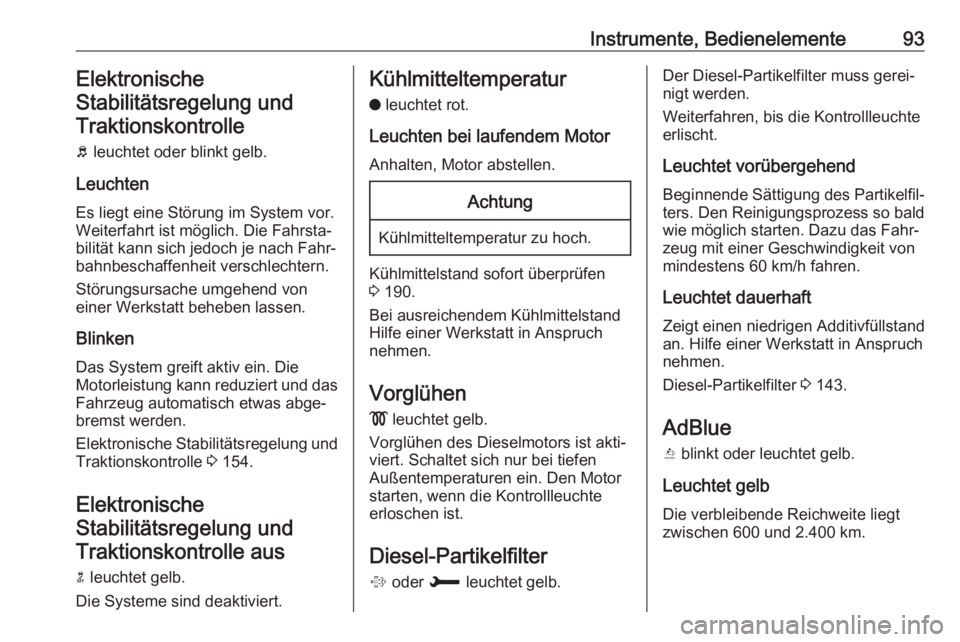

Instrumente, Bedienelemente93ElektronischeStabilitätsregelung und Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchten Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Blinken Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung und Traktionskontrolle 3 154.
Elektronische
Stabilitätsregelung und Traktionskontrolle aus
n leuchtet gelb.
Die Systeme sind deaktiviert.Kühlmitteltemperatur
o leuchtet rot.
Leuchten bei laufendem Motor Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.
Kühlmittelstand sofort überprüfen
3 190.
Bei ausreichendem Kühlmittelstand Hilfe einer Werkstatt in Anspruch
nehmen.
Vorglühen
! leuchtet gelb.
Vorglühen des Dieselmotors ist akti‐
viert. Schaltet sich nur bei tiefen
Außentemperaturen ein. Den Motor
starten, wenn die Kontrollleuchte
erloschen ist.
Diesel-Partikelfilter
% oder H leuchtet gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
Weiterfahren, bis die Kontrollleuchte
erlischt.
Leuchtet vorübergehend Beginnende Sättigung des Partikelfil‐ ters. Den Reinigungsprozess so bald
wie möglich starten. Dazu das Fahr‐
zeug mit einer Geschwindigkeit von
mindestens 60 km/h fahren.
Leuchtet dauerhaft
Zeigt einen niedrigen Additivfüllstand
an. Hilfe einer Werkstatt in Anspruch
nehmen.
Diesel-Partikelfilter 3 143.
AdBlue
Y blinkt oder leuchtet gelb.
Leuchtet gelb Die verbleibende Reichweite liegt
zwischen 600 und 2.400 km.

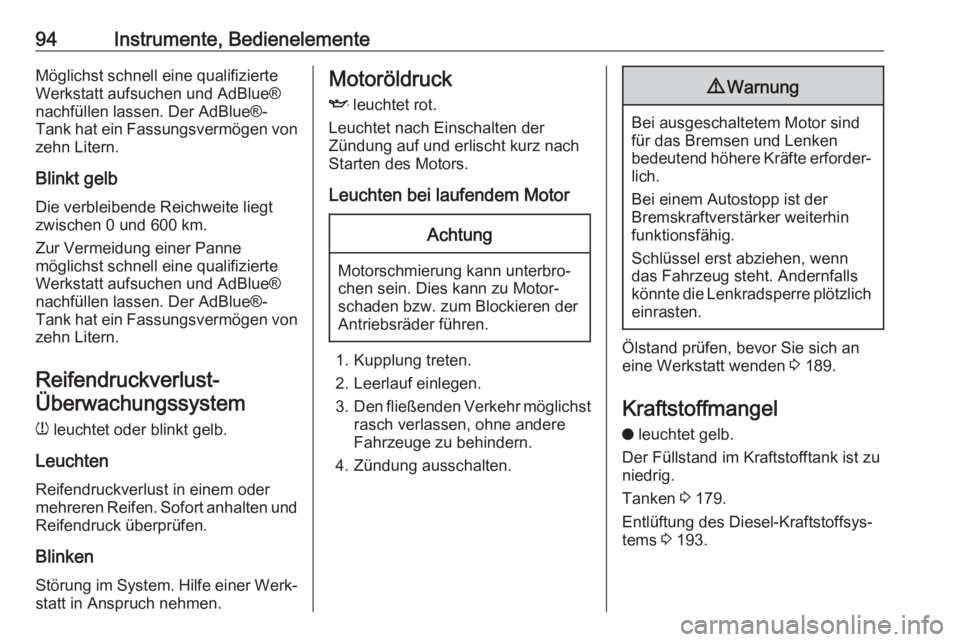

94Instrumente, BedienelementeMöglichst schnell eine qualifizierte
Werkstatt aufsuchen und AdBlue®
nachfüllen lassen. Der AdBlue®-
Tank hat ein Fassungsvermögen von zehn Litern.
Blinkt gelb
Die verbleibende Reichweite liegt
zwischen 0 und 600 km.
Zur Vermeidung einer Panne
möglichst schnell eine qualifizierte
Werkstatt aufsuchen und AdBlue®
nachfüllen lassen. Der AdBlue®-
Tank hat ein Fassungsvermögen von zehn Litern.
Reifendruckverlust- Überwachungssystem
w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust in einem odermehreren Reifen. Sofort anhalten und Reifendruck überprüfen.
Blinken
Störung im System. Hilfe einer Werk‐ statt in Anspruch nehmen.Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. Leerlauf einlegen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Schlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich
einrasten.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 189.
Kraftstoffmangel
o leuchtet gelb.
Der Füllstand im Kraftstofftank ist zu
niedrig.
Tanken 3 179.
Entlüftung des Diesel-Kraftstoffsys‐
tems 3 193.

Instrumente, Bedienelemente95Autostopp
D leuchtet oder blinkt grün.
Leuchtet grün Der Motor ist im Autostopp.
Blinkt grün Autostopp ist vorübergehend nicht
verfügbar, oder der Autostopp-Modus
wird automatisch aktiviert.
Stopp-Start-Automatik 3 139.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐ schaltet 3 112.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 113.
Fernlichtassistent f leuchtet grün.Der Fernlichtassistent ist aktiviert,
siehe „Adaptives Fahrlicht“ 3 114.
Abblendlicht
9 leuchtet grün.
Leuchtet, wenn das Abblendlicht
eingeschaltet ist.
Nebelleuchte > leuchtet grün.
Die Nebelleuchten sind eingeschaltet
3 117.
Nebelschlussleuchte ø leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 117.
Regensensor < leuchtet grün.
Leuchtet, wenn am Wischerhebel die
Regensensorposition ausgewählt ist.
Toter-Winkel-Warnung B leuchtet grün.Das System ist aktiv.
Geschwindigkeitsregler Die m leuchtet im Driver Information
Center.
Geschwindigkeitsregler 3 155.
Geschwindigkeitsbegren‐ zer
Die ß leuchtet im Driver Information
Center.
Geschwindigkeitsbegrenzer 3 158.
Verkehrszeichen-Assistent
L zeigt von der Frontkamera
erkannte Verkehrsschilder im Driver
Information Center an.
Verkehrszeichen-Assistent 3 155.
Tür offen
h leuchtet rot.
Eine Tür oder die Heckklappe ist
offen.

96Instrumente, BedienelementeInfo-DisplaysDriver Information Center
Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Abhängig von Version und Instrument ist das Driver Information Center als
Baselevel- oder Midlevel-Display
erhältlich.
Das Driver Information Center enthält folgende Elemente:
● Gesamt- und Tageskilometer
● digitale Geschwindigkeitsan‐ zeige
● Bordcomputermenü ● Anzeige zum Schalten
● Serviceinformationen
● Fahrzeug- und Warnmeldungen ● Fahrerassistenzmeldungen
● Pop-up-Meldungen
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel
ausgewählt werden.
Das Einstellrädchen drehen, um eine
Seite im Bordcomputermenü auszu‐
wählen.
SET/CLR drücken, um eine Funktion
zu bestätigen oder zurückzusetzen.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐ mation Center eingeblendet. Das
Einstellrädchen drehen, um durch die Meldungen zu blättern. Meldungen
werden durch Drücken auf SET/CLR
bestätigt. Fahrzeugmeldungen
3 102.
Bordcomputermenü, Baselevel-
Display
Zum Auswählen einer Seite das
Einstellrädchen drehen:
Tageskilometerzähler
Zeigt die seit dem Zurücksetzen
zurückgelegte Strecke an.
L zwei Sekunden lang drücken, um
den Tageskilometerzähler zurückzu‐ setzen.

Instrumente, Bedienelemente97Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert. Zur
Nullstellung SET/CLR einige Sekun‐
den lang drücken.
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zur Nullstellung SET/CLR einige
Sekunden lang drücken.
Kraftstoffreichweite
Die Reichweite wird aus dem aktuel‐
len Kraftstoffstand und dem aktuellen
Verbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch aktualisiert.
Bei niedrigem Kraftstoffstand
erscheint im Display eine Meldung.
Gleichzeitig leuchtet die Kontroll‐
leuchte o in der Kraftstoffanzeige auf
3 94.Momentanverbrauch
Anzeige des Momentanverbrauchs.
Digitale Geschwindigkeit
Digitale Anzeige der aktuellen
Geschwindigkeit.
Bordcomputermenü, Midlevel-
Display
Verschiedene Seiten mit kombinier‐
ten Informationen stehen zur
Auswahl.
Zum Auswählen einer Seite das
Einstellrädchen drehen.
Infoseite:
Kraftstoffreichweite
Die Reichweite wird aus dem aktuel‐
len Kraftstoffstand und dem aktuellen
Verbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch aktualisiert.
Bei niedrigem Kraftstoffstand
erscheint im Display eine Meldung.
Gleichzeitig leuchtet die Kontroll‐
leuchte o in der Kraftstoffanzeige auf
3 94.
Momentaner Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Seite für Fahrt 1:
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zurückgelegte Fahrstrecke

98Instrumente, BedienelementeZeigt die aktuelle Fahrstrecke für
Fahrt 1 seit dem Zurücksetzen an.
Zum Zurücksetzen der Werte auf der
Seite für Fahrt 1 einige Sekunden
lang SET/CLR drücken.
Seite für Fahrt 2:
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zurückgelegte Fahrstrecke
Zeigt die aktuelle Fahrstrecke für
Fahrt 2 seit dem letzten Zurücksetzen
an.
Zum Zurücksetzen der Werte auf der
Seite für Fahrt 2 einige Sekunden
lang SET/CLR drücken.Seite mit digitaler Anzeige der
Geschwindigkeit
Digitale Anzeige der aktuellen Geschwindigkeit.
Start/Stopp-Zähler
Der Zähler zeichnet die während
einer Fahrt im STOPP-Modus
verbrachte Zeit auf. Er wird bei jedem
Einschalten der Zündung auf null
zurückgesetzt.
Kompassseite
Zeigt die geografische Fahrtrichtung an.
Leere Seite
Es werden keine Informationen zur Fahrt oder zum Kraftstoffverbrauch
angezeigt.
Info-Display
Das Info-Display befindet sich in der
Instrumententafel neben der Instru‐
menteneinheit.Je nach Fahrzeugkonfiguration
verfügt das Fahrzeug über ein
● Graphic-Info-Display
oder
● 7"-Colour-Info-Display mit
Touchscreen-Funktionalität
oder
● 8"-Colour-Info-Display mit
Touchscreen-Funktion
In den Info-Displays kann folgendes
angezeigt werden:
● Uhrzeit 3 80
● Außentemperatur 3 80
● Datum 3 80
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Anzeige der Rückfahrkamera 3 174
● Anzeige des Rundumsichtsys‐ tems 3 171
● Anzeige der Anweisungen für die
Einparkhilfe 3 160
● Navigation: siehe die Beschrei‐ bung in der Betriebsanleitung
des Infotainment Systems
