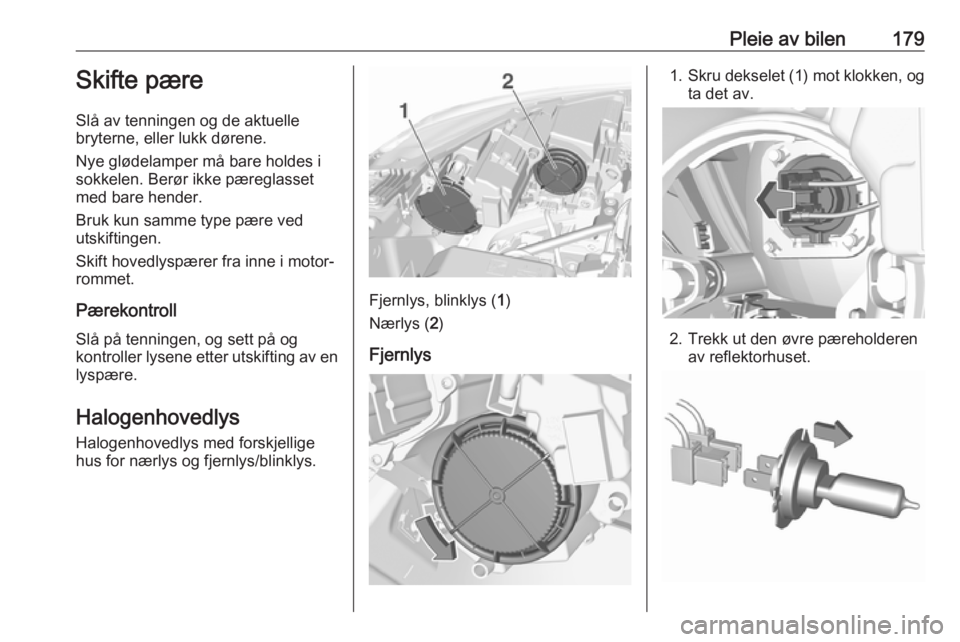

Pleie av bilen179Skifte pære
Slå av tenningen og de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Skift hovedlyspærer fra inne i motor‐
rommet.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en
lyspære.
Halogenhovedlys
Halogenhovedlys med forskjellige
hus for nærlys og fjernlys/blinklys.
Fjernlys, blinklys ( 1)
Nærlys ( 2)
Fjernlys
1. Skru dekselet (1) mot klokken, og
ta det av.
2. Trekk ut den øvre pæreholderen av reflektorhuset.

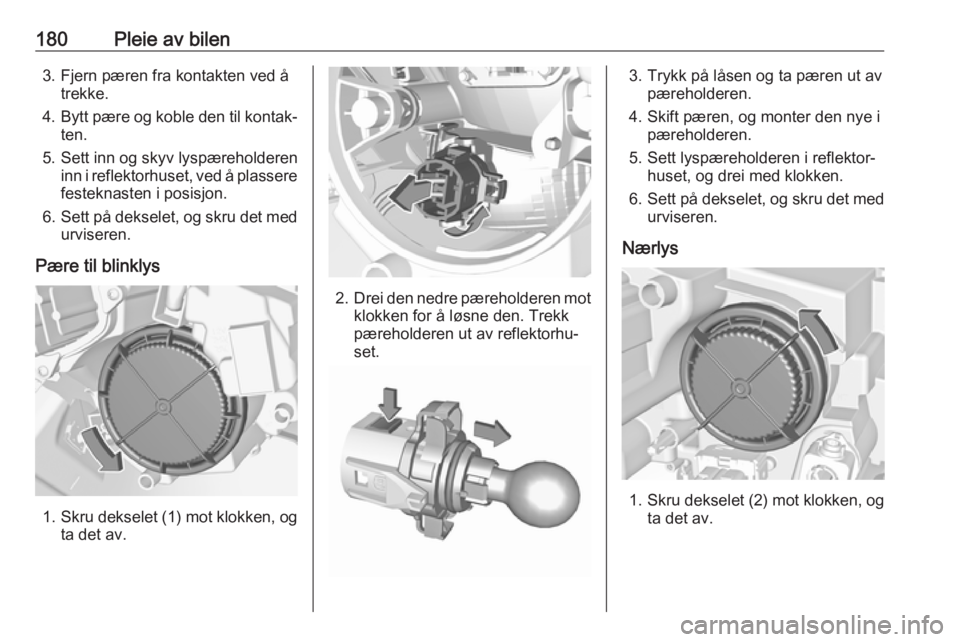

180Pleie av bilen3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt pære og koble den til kontak‐
ten.
5. Sett inn og skyv lyspæreholderen inn i reflektorhuset, ved å plassere
festeknasten i posisjon.
6. Sett på dekselet, og skru det med
urviseren.
Pære til blinklys
1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei den nedre pæreholderen mot
klokken for å løsne den. Trekk
pæreholderen ut av reflektorhu‐
set.
3. Trykk på låsen og ta pæren ut av pæreholderen.
4. Skift pæren, og monter den nye i pæreholderen.
5. Sett lyspæreholderen i reflektor‐ huset, og drei med klokken.
6. Sett på dekselet, og skru det med
urviseren.
Nærlys
1. Skru dekselet (2) mot klokken, og
ta det av.

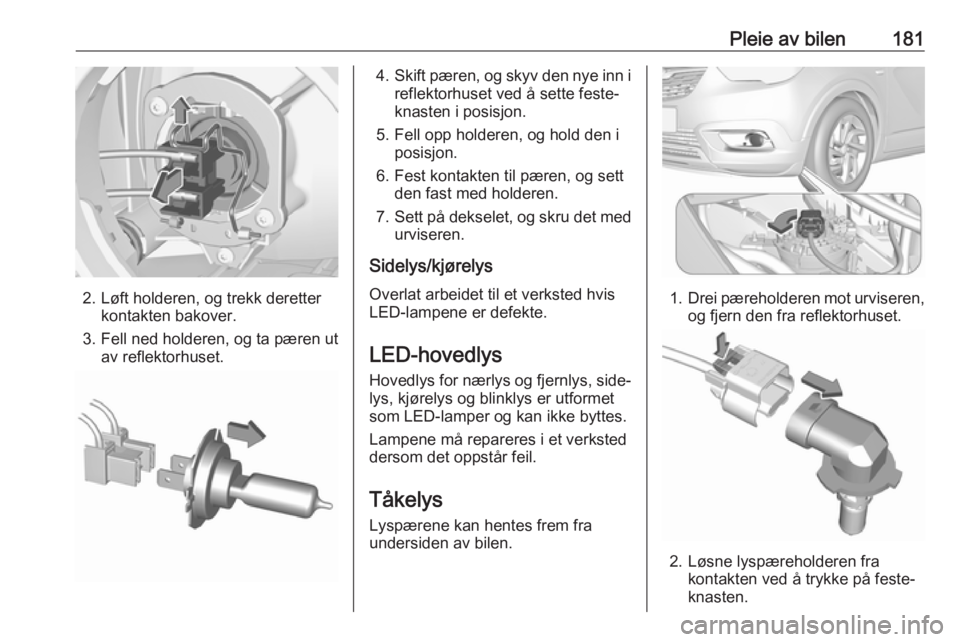

Pleie av bilen181
2. Løft holderen, og trekk deretterkontakten bakover.
3. Fell ned holderen, og ta pæren ut av reflektorhuset.
4.Skift pæren, og skyv den nye inn i
reflektorhuset ved å sette feste‐
knasten i posisjon.
5. Fell opp holderen, og hold den i posisjon.
6. Fest kontakten til pæren, og sett den fast med holderen.
7. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
LED-hovedlys
Hovedlys for nærlys og fjernlys, side‐ lys, kjørelys og blinklys er utformetsom LED-lamper og kan ikke byttes.
Lampene må repareres i et verksted
dersom det oppstår feil.
Tåkelys Lyspærene kan hentes frem fra
undersiden av bilen.
1. Drei pæreholderen mot urviseren,
og fjern den fra reflektorhuset.
2. Løsne lyspæreholderen fra kontakten ved å trykke på feste‐
knasten.

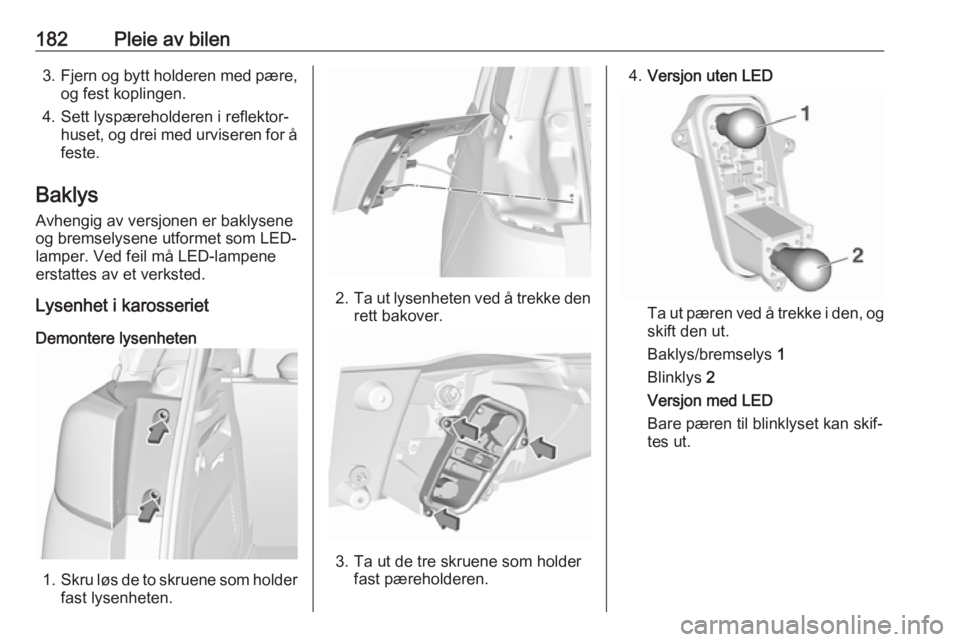

182Pleie av bilen3.Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett lyspæreholderen i reflektor‐ huset, og drei med urviseren for å
feste.
Baklys
Avhengig av versjonen er baklysene
og bremselysene utformet som LED-
lamper. Ved feil må LED-lampene
erstattes av et verksted.
Lysenhet i karosseriet
Demontere lysenheten
1. Skru løs de to skruene som holder
fast lysenheten.
2. Ta ut lysenheten ved å trekke den
rett bakover.
3. Ta ut de tre skruene som holder fast pæreholderen.
4. Versjon uten LED
Ta ut pæren ved å trekke i den, og
skift den ut.
Baklys/bremselys 1
Blinklys 2
Versjon med LED Bare pæren til blinklyset kan skif‐
tes ut.

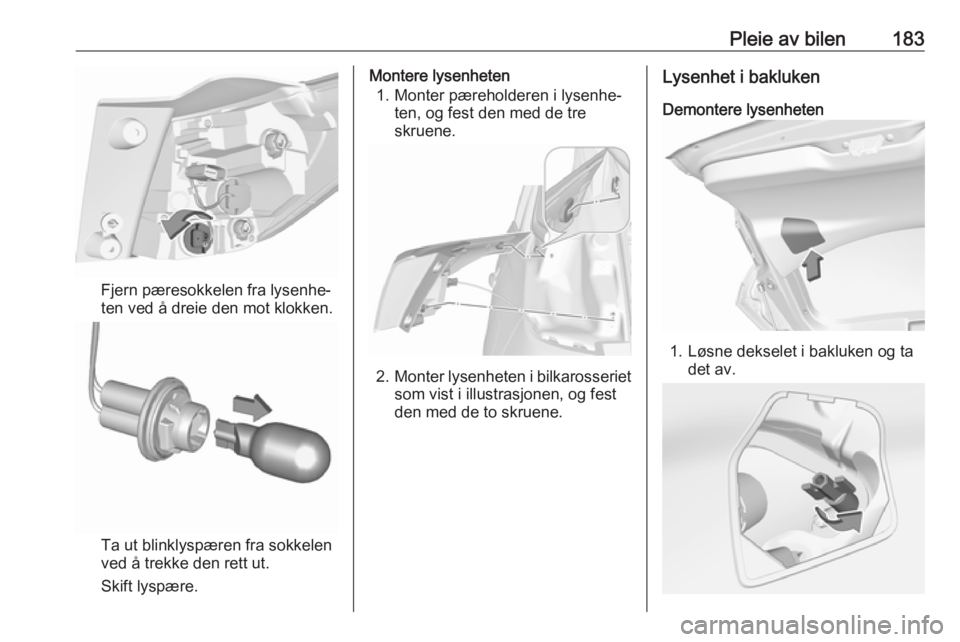

Pleie av bilen183
Fjern pæresokkelen fra lysenhe‐ten ved å dreie den mot klokken.
Ta ut blinklyspæren fra sokkelen
ved å trekke den rett ut.
Skift lyspære.
Montere lysenheten 1. Monter pæreholderen i lysenhe‐ ten, og fest den med de tre
skruene.
2. Monter lysenheten i bilkarosseriet
som vist i illustrasjonen, og fest
den med de to skruene.
Lysenhet i bakluken
Demontere lysenheten
1. Løsne dekselet i bakluken og ta det av.

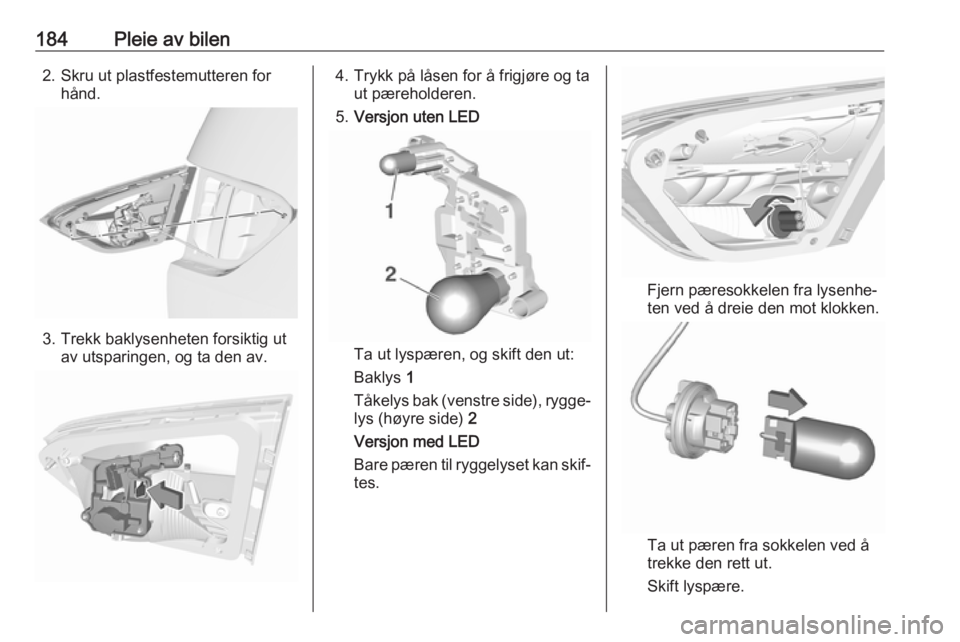

184Pleie av bilen2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Trykk på låsen for å frigjøre og ta ut pæreholderen.
5. Versjon uten LED
Ta ut lyspæren, og skift den ut:
Baklys 1
Tåkelys bak (venstre side), rygge‐ lys (høyre side) 2
Versjon med LED
Bare pæren til ryggelyset kan skif‐
tes.
Fjern pæresokkelen fra lysenhe‐ ten ved å dreie den mot klokken.
Ta ut pæren fra sokkelen ved å
trekke den rett ut.
Skift lyspære.

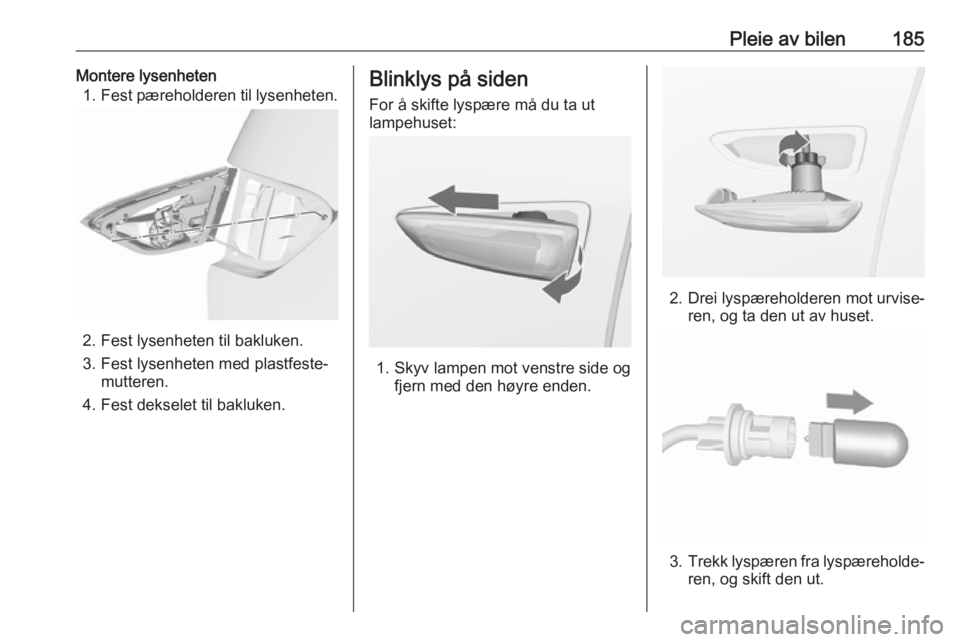

Pleie av bilen185Montere lysenheten1. Fest pæreholderen til lysenheten.
2. Fest lysenheten til bakluken.
3. Fest lysenheten med plastfeste‐ mutteren.
4. Fest dekselet til bakluken.
Blinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

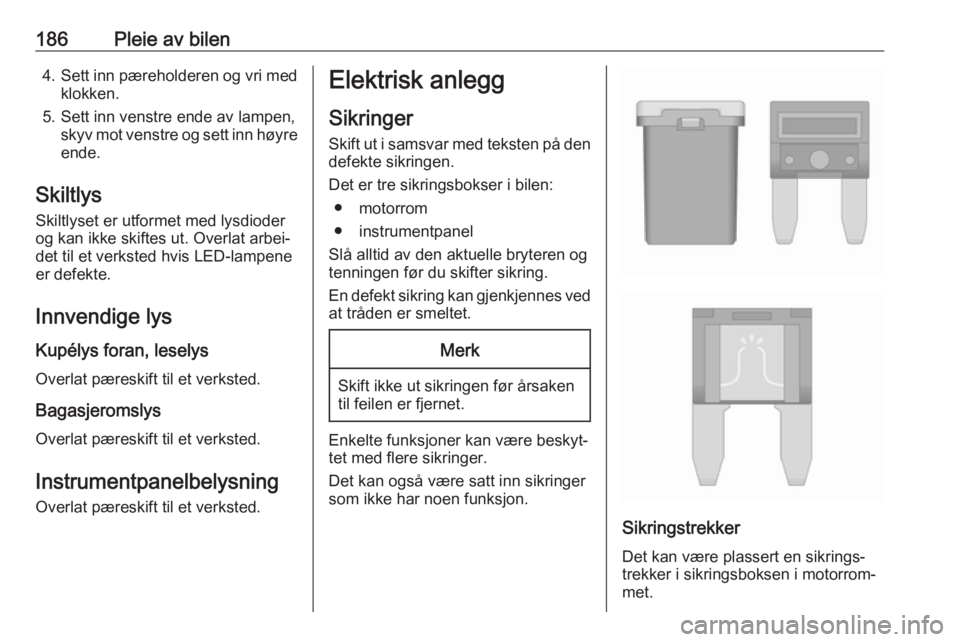

186Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
Skiltlyset er utformet med lysdioder
og kan ikke skiftes ut. Overlat arbei‐
det til et verksted hvis LED-lampene
er defekte.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.

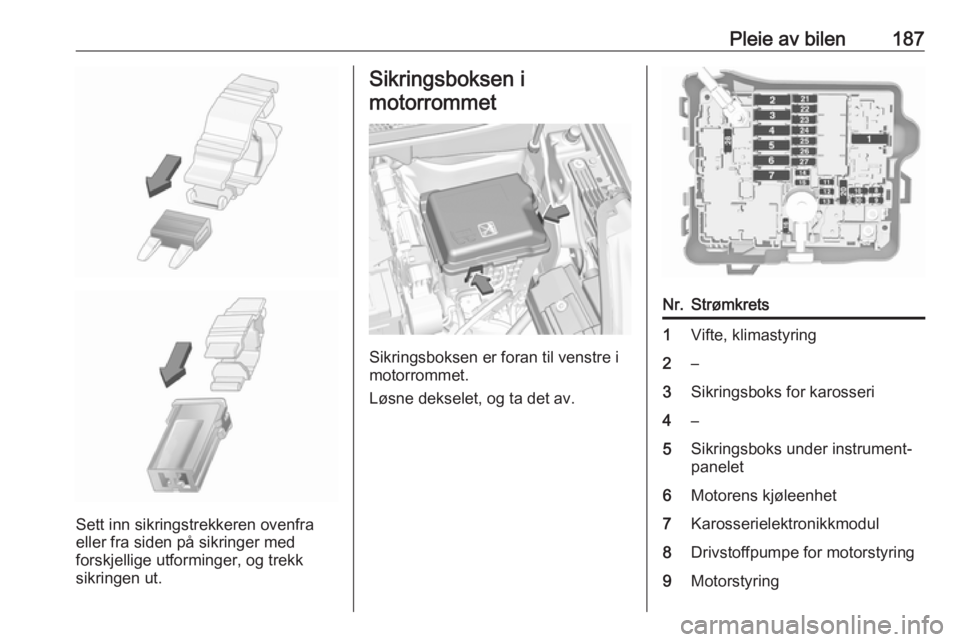

Pleie av bilen187
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1Vifte, klimastyring2–3Sikringsboks for karosseri4–5Sikringsboks under instrument‐
panelet6Motorens kjøleenhet7Karosserielektronikkmodul8Drivstoffpumpe for motorstyring9Motorstyring

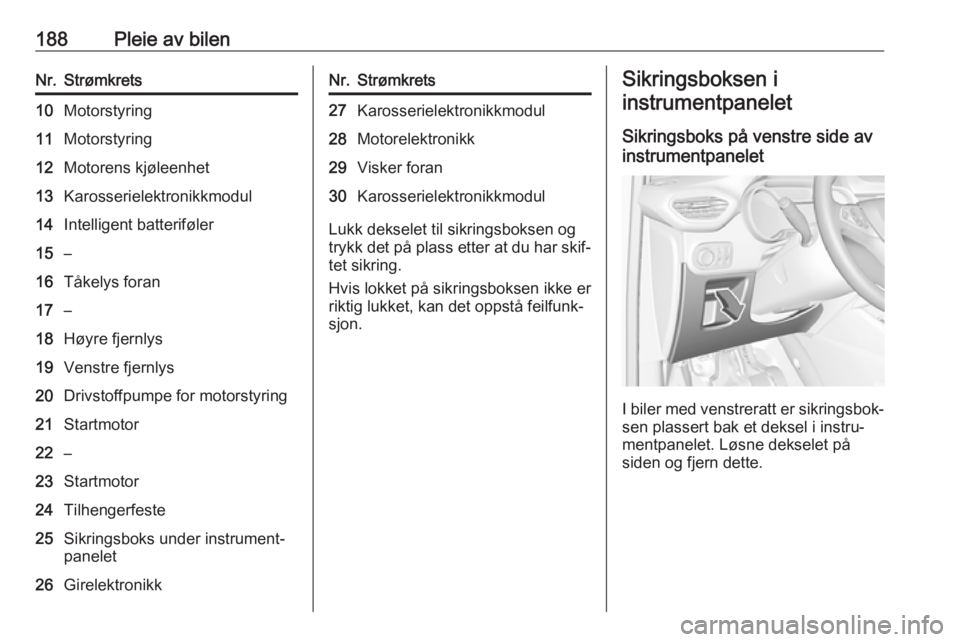

188Pleie av bilenNr.Strømkrets10Motorstyring11Motorstyring12Motorens kjøleenhet13Karosserielektronikkmodul14Intelligent batteriføler15–16Tåkelys foran17–18Høyre fjernlys19Venstre fjernlys20Drivstoffpumpe for motorstyring21Startmotor22–23Startmotor24Tilhengerfeste25Sikringsboks under instrument‐
panelet26GirelektronikkNr.Strømkrets27Karosserielektronikkmodul28Motorelektronikk29Visker foran30Karosserielektronikkmodul
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
Sikringsboks på venstre side av
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak et deksel i instru‐
mentpanelet. Løsne dekselet på siden og fjern dette.
