OPEL CROSSLAND X 2017.75 Uživatelská příručka (in Czech)

Péče o vozidlo189Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu použijte pouze stejný typ
žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.
Halogenové světlomety
Halogenové světlomety se
samostatnými tělesy tlumených
a dálkových světel/ směrových světel.
Dálkové světlo, směrové světlo ( 1)
Tlumené světlo ( 2)
Dálková světla
1. Otočte víčkem (1) proti směru hodinových ručiček a sejměte je.
2. Vytáhněte horní držák žárovkyz tělesa reflektoru.

190Péče o vozidlo3. Tahem vyjměte žárovkuz konektoru.
4. Vyměňte žárovku a připojte ji do konektoru.
5. Zasuňte a zatlačte držák žárovky do tělesa reflektoru, přitom
nastavte výčnělek do správné
polohy.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Žárovka ukazatele směru
1. Otočte víčkem (1) proti směru hodinových ručiček a sejměte je.
2. Otočte držákem spodní žárovkyproti směru hodinových ručiček
a uvolněte jej. Vytáhněte držák
žárovky z tělesa reflektoru.
3. Stiskněte západku a vytáhněte žárovku z držáku.
4. Vyměňte žárovku a zasuňte ji do držáku.
5. Vložte držák žárovky do tělesa reflektoru a otočte ve jím směru
hodinových ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Tlumená světla
1. Otočte víčkem (2) proti směru hodinových ručiček a sejměte je.

Péče o vozidlo191
2. Nadzdvihněte příchytkua vytáhněte konektor dozadu.
3. Sklopte příchytku dolů a vyjměte žárovku z tělesa reflektoru.
4. Vyměňte žárovku a zasuňte ji dotělesa reflektoru a přitom nasaďtevýstupek do správné polohy.
5. Vyklopte příchytku nahoru a držte
ji v této poloze.
6. Připojte konektor a zajistěte jej příchytkou.
7. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Obrysová světla/světla pro jízdu
ve dne
Vadné diody LED nechte vyměnitv odborném servisu.
LED světlomety Světlomety tlumených a dálkových
světel, boční obrysová světla, světla
pro jízdu ve dne a světla ukazatelů
směru jsou zkonstruována jako LED
diody a nelze je vyměňovat.
V případě poruchy nechte tato světla
opravit v servisu.
Světla do mlhy
Žárovky jsou přístupné ze spodní
strany vozidla.
1. Otočte držák žárovky proti směru hodinových ručiček a vyjměte hoz tělesa reflektoru.

192Péče o vozidlo2. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
3. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
4. Vložte patici žárovky do tělesa reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
Koncová světla V závislosti na verzi jsou koncová
a brzdová světla konstruována s LED diodami. V případě závady nechte
LED diody vyměnit v servisu.Sestava světel v karosérii
Demontáž sestavy světel
1. Vyšroubujte dva připevňovací šrouby sestavy světel.
2. Zatažením rovně dozadu vyjměte sestavu světel.
3. Vyšroubujte tři šrouby, kterépřipevňují držák žárovek.
4. Verze bez LED diod

Péče o vozidlo193Vytáhněte žárovku a vyměňte ji.
Koncové/brzdové světlo 1
Žárovka směrového světla 2
Verze s LED diodami
Vyměnit lze pouze žárovku
směrového světla.
Patici žárovky otočte proti směru
hodinových ručiček a vyjměte ji ze
světla.
Žárovku směrového světla
vytáhněte rovně z patice.
Vyměňte žárovku.
Montáž sestavy světel 1. Nasaďte držák žárovek do sestavy světel a upevněte jej
třemi šrouby.2. Podle vyobrazení na obrázku nasaďte sestavu světel do vozidlaa upevněte ji dvěma šrouby.

194Péče o vozidloSestava světel v zadních
výklopných dveřích
Demontáž sestavy světel
1. Uvolněte kryt v zadních výklopných dveřích a sejmete jej.
2. Vyšroubujte plastovou pojistnoumatici.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Stiskněte západku a uvolnětea vyjměte držák žárovek.
5. Verze bez LED diod
Vyjměte žárovku vyměňte jí:
Koncové světlo 1

Péče o vozidlo195Zadní světlo do mlhy (levá
strana), světlo zpátečky (pravá
strana) 2
Verze s LED diodami
Vyměnit lze pouze žárovku světla zpátečky.
Patici žárovky otočte proti směru
hodinových ručiček a vyjměte ji ze
světla.
Žárovku vytáhněte rovně z patice.
Vyměňte žárovku.
Montáž sestavy světel 1. Připevněte držák žárovky do sestavy světel.
2. Nasaďte sestavu světel dozadních výklopných dveří.
3. Sestavu světel zajistěte platovou pojistnou maticí.
4. Nasaďte kryt do zadních výklopných dveří.
Boční ukazatele směru Při výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.

196Péče o vozidlo

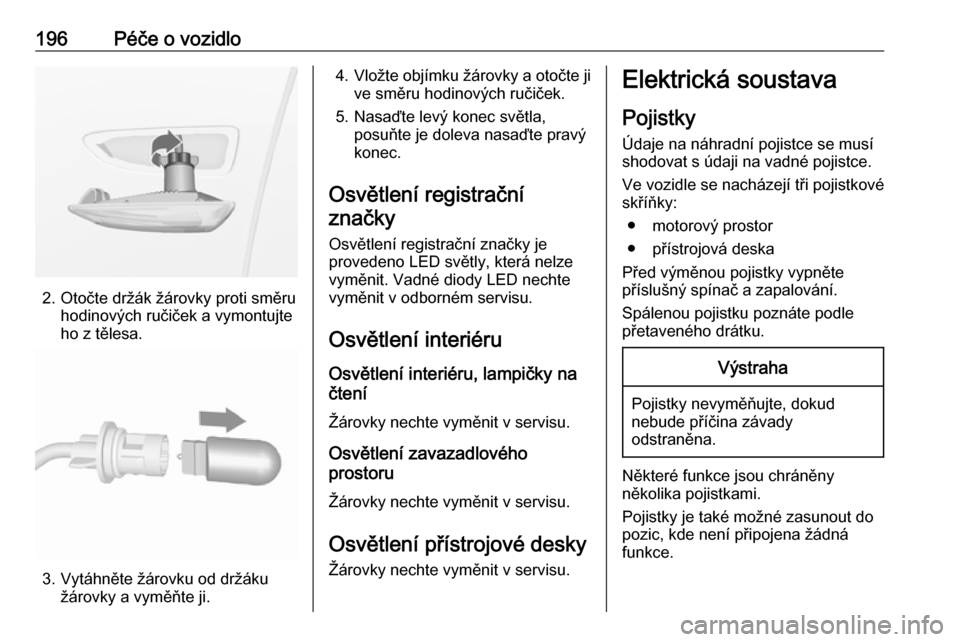

2. Otočte držák žárovky proti směruhodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
Osvětlení registrační značky je
provedeno LED světly, která nelze
vyměnit. Vadné diody LED nechte
vyměnit v odborném servisu.
Osvětlení interiéru Osvětlení interiéru, lampičky na
čtení
Žárovky nechte vyměnit v servisu.
Osvětlení zavazadlového
prostoru
Žárovky nechte vyměnit v servisu.
Osvětlení přístrojové desky Žárovky nechte vyměnit v servisu.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
● motorový prostor
● přístrojová deska
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku.Výstraha
Pojistky nevyměňujte, dokud
nebude příčina závady
odstraněna.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.

Péče o vozidlo197
Pinzeta na pojistkyPinzeta na pojistky se může nacházet
v pojistkové skříňce v motorovém
prostoru.Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt z příchytek a sejměte
jej.

198Péče o vozidloČ.Obvod1Ventilátor systému klimatizace2–3Pojistková skříňka karosérie4–5Pojistková skříňka v palubní
desce6Chladicí jednotka motoru7Modul řízení karoserie8Řízení motoru, palivové čerpadlo9Řízení motoruČ.Obvod10Řízení motoru11Řízení motoru12Chladicí jednotka motoru13Modul řízení karoserie14Inteligentní snímač baterie15–16Přední světlo do mlhy17–18Pravé dálkové světlo19Levé dálkové světlo20Řízení motoru, palivové čerpadlo21Startér22–23Startér24Tažné zařízení25Pojistková skříňka v palubní
desce26Modul řízení převodovkyČ.Obvod27Modul řízení karoserie28Modul řízení motoru29Přední stěrač30Modul řízení karoserie
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
