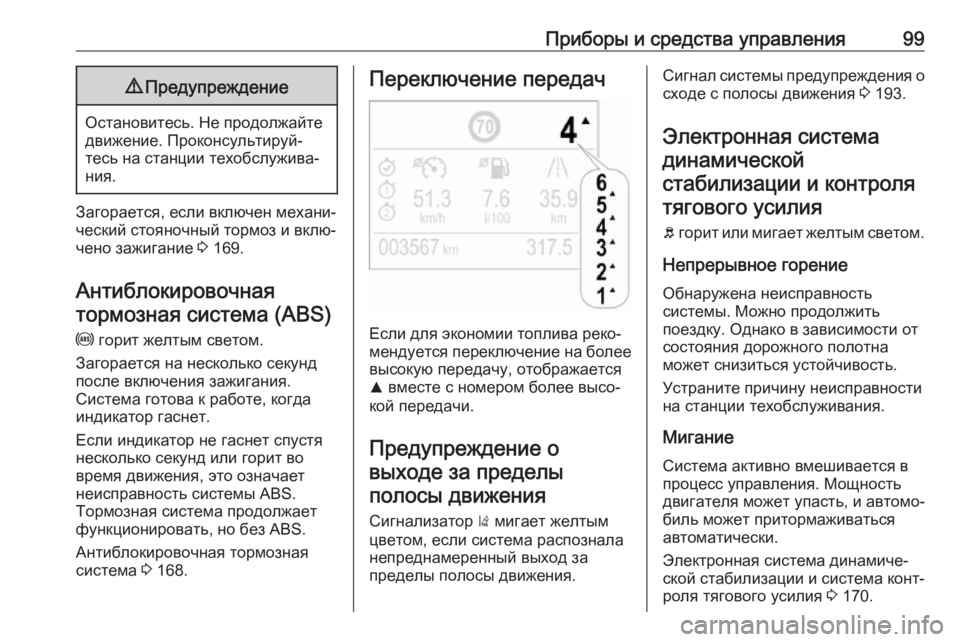

Приборы и средства управления999Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Загорается, если включен механи‐
ческий стояночный тормоз и вклю‐
чено зажигание 3 169.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает
неисправность системы ABS.
Тормозная система продолжает
функционировать, но без ABS.
Антиблокировочная тормозная
система 3 168.
Переключение передач
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, отображается
R вместе с номером более высо‐
кой передачи.
Предупреждение о выходе за пределыполосы движения
Сигнализатор ) мигает желтым
цветом, если система распознала непреднамеренный выход за
пределы полосы движения.
Сигнал системы предупреждения о
сходе с полосы движения 3 193.
Электронная система динамическойстабилизации и контроля тягового усилия
b горит или мигает желтым светом.
Непрерывное горение Обнаружена неисправность
системы. Можно продолжить
поездку. Однако в зависимости от
состояния дорожного полотна
может снизиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Мигание Система активно вмешивается в
процесс управления. Мощность двигателя может упасть, и автомо‐
биль может притормаживаться
автоматически.
Электронная система динамиче‐
ской стабилизации и система конт‐
роля тягового усилия 3 170.

100Приборы и средства управленияЭлектронная системадинамическойстабилизации и система контроля тягового усилиявыключена
n горит желтым светом.
Системы выключены.
Температура
охлаждающей жидкости
двигателя
Загорается красным светом o.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Немедленно проверьте уровень
охлаждающей жидкости 3 210.
Если уровень охлаждающей
жидкости достаточен, обратитесь за помощью на станцию техобслу‐живания.
Предварительный
подогрев
! горит желтым светом.
Предварительный подогрев
дизельного двигателя включен.
Включается только при понижен‐
ной температуре наружного
воздуха. Запустите двигатель,
когда индикатор погаснет.
Сажевый фильтр дизельного двигателя
% или H загорается желтым
светом.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение до тех пор,
пока индикатор не погаснет.Загорается на некоторое время
Уровень засорения сажевого
фильтра близок к критическому.
Запустите процесс регенерации
фильтра как можно быстрее,
выполнив выезд на скорости не
менее 60 км/ч.
Горит постоянно Указывает на низкий уровень реак‐ тива. Обратитесь за помощью на
станцию техобслуживания.
Сажевый фильтр дизельного
двигателя 3 159.
AdBlue
Y мигает или горит желтым
светом.
Горит желтым светом Запас хода составляет от 600 до
2400 км.

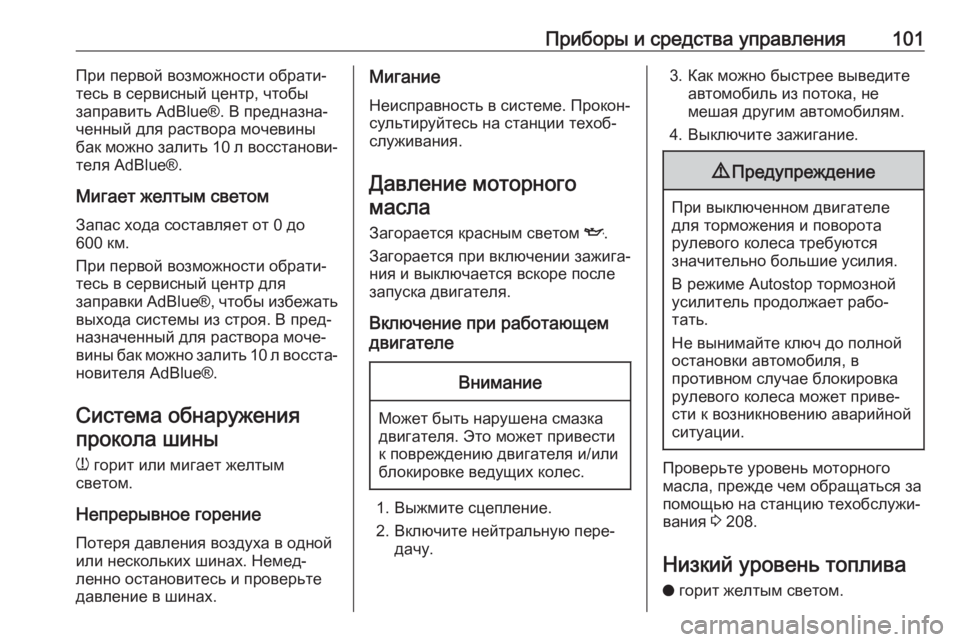

Приборы и средства управления101При первой возможности обрати‐
тесь в сервисный центр, чтобы
заправить AdBlue®. В предназна‐
ченный для раствора мочевины
бак можно залить 10 л восстанови‐
теля AdBlue®.
Мигает желтым светом
Запас хода составляет от 0 до
600 км.
При первой возможности обрати‐
тесь в сервисный центр для
заправки AdBlue®, чтобы избежать
выхода системы из строя. В пред‐
назначенный для раствора моче‐
вины бак можно залить 10 л восста‐ новителя AdBlue®.
Система обнаружения прокола шины
w горит или мигает желтым
светом.
Непрерывное горение Потеря давления воздуха в однойили нескольких шинах. Немед‐
ленно остановитесь и проверьте
давление в шинах.Мигание
Неисправность в системе. Прокон‐
сультируйтесь на станции техоб‐
служивания.
Давление моторного масла
Загорается красным светом I.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу.
3. Как можно быстрее выведитеавтомобиль из потока, не
мешая другим автомобилям.
4. Выключите зажигание.9 Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия.
В режиме Autostop тормозной
усилитель продолжает рабо‐
тать.
Не вынимайте ключ до полной остановки автомобиля, в
противном случае блокировка
рулевого колеса может приве‐
сти к возникновению аварийной
ситуации.
Проверьте уровень моторного
масла, прежде чем обращаться за
помощью на станцию техобслужи‐
вания 3 208.
Низкий уровень топлива
o горит желтым светом.

102Приборы и средства управленияСлишком низкий уровень топлива в
баке.
Заправка 3 197.
Удаление воздуха из топливной
системы дизеля 3 213.
Autostop
Загорается или мигает зеленым
светом D.
Горит зеленым светом
Двигатель находится в режиме
Autostop.
Мигает зеленым светомРежим Autostop временно недосту‐
пен или режим Autostop вклю‐
чается автоматически.
Система автоматической оста‐
новки и пуска двигателя 3 154.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари
горят 3 122.Дальний свет
C горит синим светом.
Горит при включенном дальнем
свете и при подаче кратковремен‐
ных сигналов дальним светом фар
3 123.
Автоматическое переключение дальнего света
f горит зеленым светом.
Включен режим автоматического
включения дальнего света, см.
раздел «Система адаптивного головного света» 3 124.
Ближний свет 9 горит зеленым светом.
Загорается при включении ближ‐
него света.
Противотуманные фары
> горит зеленым светом.
Передние противотуманные фары
горят 3 127.Задний противотуманный
фонарь
ø светится желтым.
Задний противотуманный фонарь
горит 3 127.
Датчик дождя < горит зеленым светом.
Горит, если переключатель на
подрулевом рычаге установлен в
положение включения очистите‐
лей по сигналу датчика дождя.
Система предупреждения о
препятствиях в боковых
мертвых зонах
B горит зеленым светом.
Система работает.
Круиз-контроль
В информационном центре води‐
теля загорается m.
Круиз-контроль 3 172.

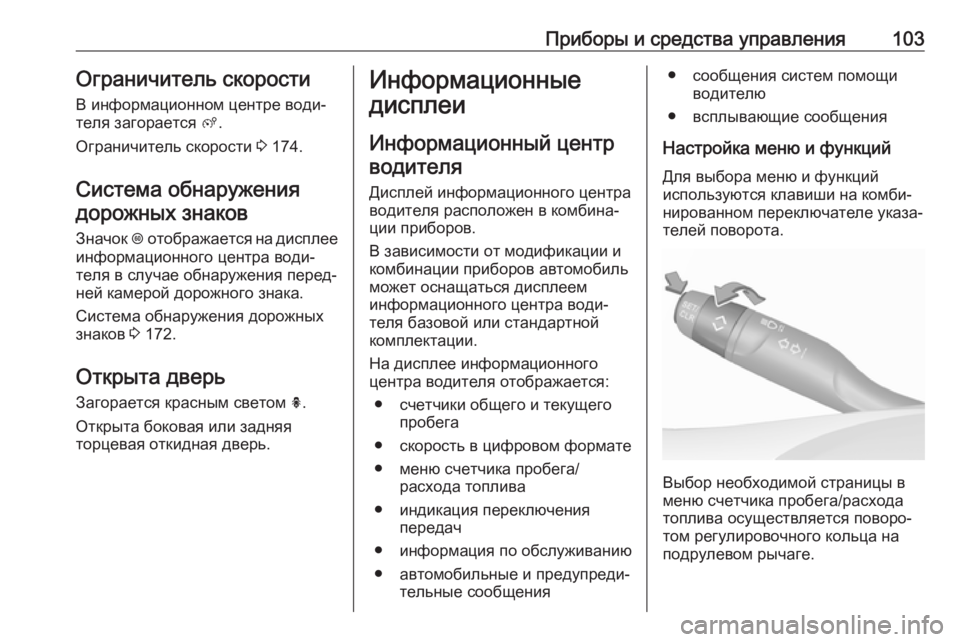

Приборы и средства управления103Ограничитель скоростиВ информационном центре води‐
теля загорается ß.
Ограничитель скорости 3 174.
Система обнаружения
дорожных знаков
Значок L отображается на дисплее
информационного центра води‐
теля в случае обнаружения перед‐
ней камерой дорожного знака.
Система обнаружения дорожных
знаков 3 172.
Открыта дверь
Загорается красным светом h.
Открыта боковая или задняя
торцевая откидная дверь.Информационные
дисплеи
Информационный центр водителя
Дисплей информационного центра
водителя расположен в комбина‐
ции приборов.
В зависимости от модификации и
комбинации приборов автомобиль
может оснащаться дисплеем
информационного центра води‐
теля базовой или стандартной
комплектации.
На дисплее информационного
центра водителя отображается:
● счетчики общего и текущего пробега
● скорость в цифровом формате
● меню счетчика пробега/ расхода топлива
● индикация переключения передач
● информация по обслуживанию
● автомобильные и предупреди‐ тельные сообщения● сообщения систем помощиводителю
● всплывающие сообщения
Настройка меню и функций Для выбора меню и функций
используются клавиши на комби‐
нированном переключателе указа‐
телей поворота.
Выбор необходимой страницы в
меню счетчика пробега/расхода
топлива осуществляется поворо‐
том регулировочного кольца на
подрулевом рычаге.

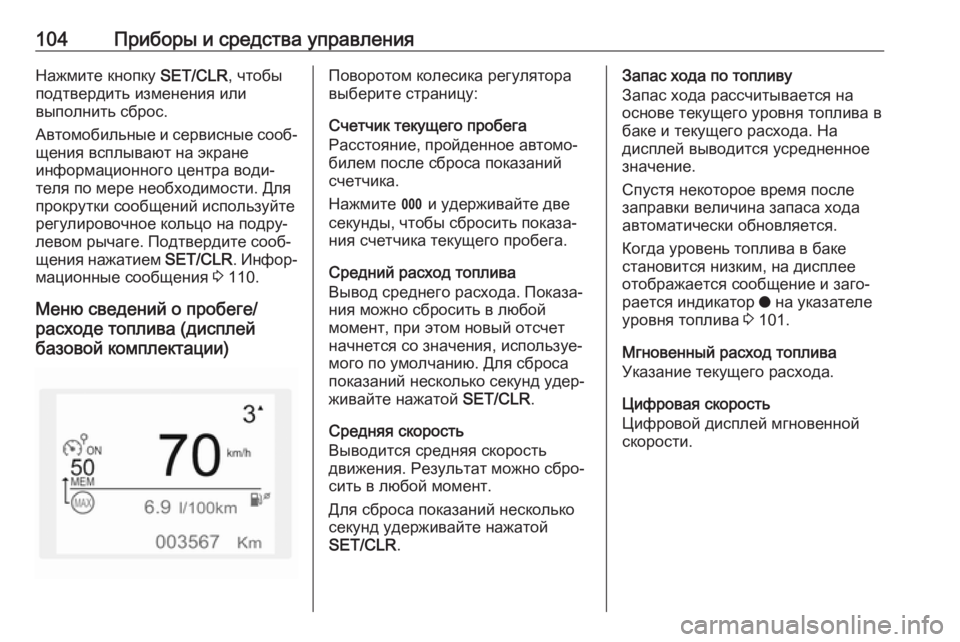

104Приборы и средства управленияНажмите кнопку SET/CLR, чтобы
подтвердить изменения или
выполнить сброс.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости. Для
прокрутки сообщений используйте
регулировочное кольцо на подру‐
левом рычаге. Подтвердите сооб‐
щения нажатием SET/CLR. Инфор‐
мационные сообщения 3 110.
Меню сведений о пробеге/
расходе топлива (дисплей
базовой комплектации)Поворотом колесика регулятора
выберите страницу:
Счетчик текущего пробега
Расстояние, пройденное автомо‐
билем после сброса показаний
счетчика.
Нажмите L и удерживайте две
секунды, чтобы сбросить показа‐
ния счетчика текущего пробега.
Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой
момент, при этом новый отсчет
начнется со значения, используе‐
мого по умолчанию. Для сброса
показаний несколько секунд удер‐
живайте нажатой SET/CLR.
Средняя скорость
Выводится средняя скорость
движения. Результат можно сбро‐
сить в любой момент.
Для сброса показаний несколько
секунд удерживайте нажатой
SET/CLR .Запас хода по топливу
Запас хода рассчитывается на
основе текущего уровня топлива в баке и текущего расхода. На
дисплей выводится усредненное
значение.
Спустя некоторое время после заправки величина запаса хода автоматически обновляется.
Когда уровень топлива в баке
становится низким, на дисплее
отображается сообщение и заго‐
рается индикатор o на указателе
уровня топлива 3 101.
Мгновенный расход топлива
Указание текущего расхода.
Цифровая скорость
Цифровой дисплей мгновенной
скорости.

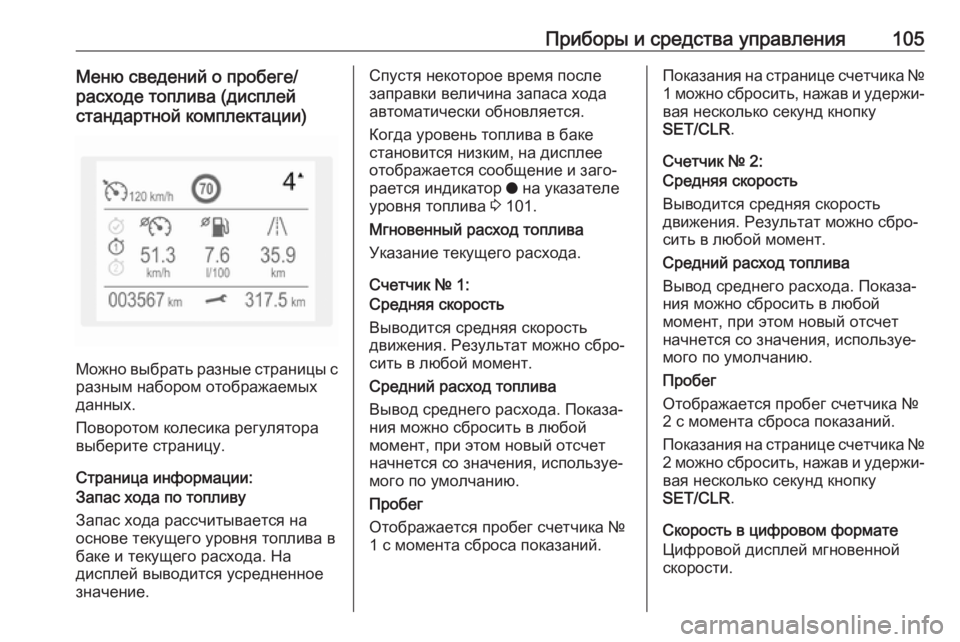

Приборы и средства управления105Меню сведений о пробеге/
расходе топлива (дисплей
стандартной комплектации)
Можно выбрать разные страницы с
разным набором отображаемых
данных.
Поворотом колесика регулятора выберите страницу.
Страница информации:
Запас хода по топливу
Запас хода рассчитывается на основе текущего уровня топлива вбаке и текущего расхода. На
дисплей выводится усредненное
значение.
Спустя некоторое время после заправки величина запаса ходаавтоматически обновляется.
Когда уровень топлива в баке
становится низким, на дисплее
отображается сообщение и заго‐
рается индикатор o на указателе
уровня топлива 3 101.
Мгновенный расход топлива
Указание текущего расхода.
Счетчик № 1:
Средняя скорость
Выводится средняя скорость
движения. Результат можно сбро‐
сить в любой момент.
Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой
момент, при этом новый отсчет
начнется со значения, используе‐
мого по умолчанию.
Пробег
Отображается пробег счетчика № 1 с момента сброса показаний.Показания на странице счетчика № 1 можно сбросить, нажав и удержи‐
вая несколько секунд кнопку
SET/CLR .
Счетчик № 2:
Средняя скорость
Выводится средняя скорость
движения. Результат можно сбро‐
сить в любой момент.
Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой
момент, при этом новый отсчет
начнется со значения, используе‐
мого по умолчанию.
Пробег
Отображается пробег счетчика №
2 с момента сброса показаний.
Показания на странице счетчика №
2 можно сбросить, нажав и удержи‐
вая несколько секунд кнопку
SET/CLR .
Скорость в цифровом формате
Цифровой дисплей мгновенной
скорости.

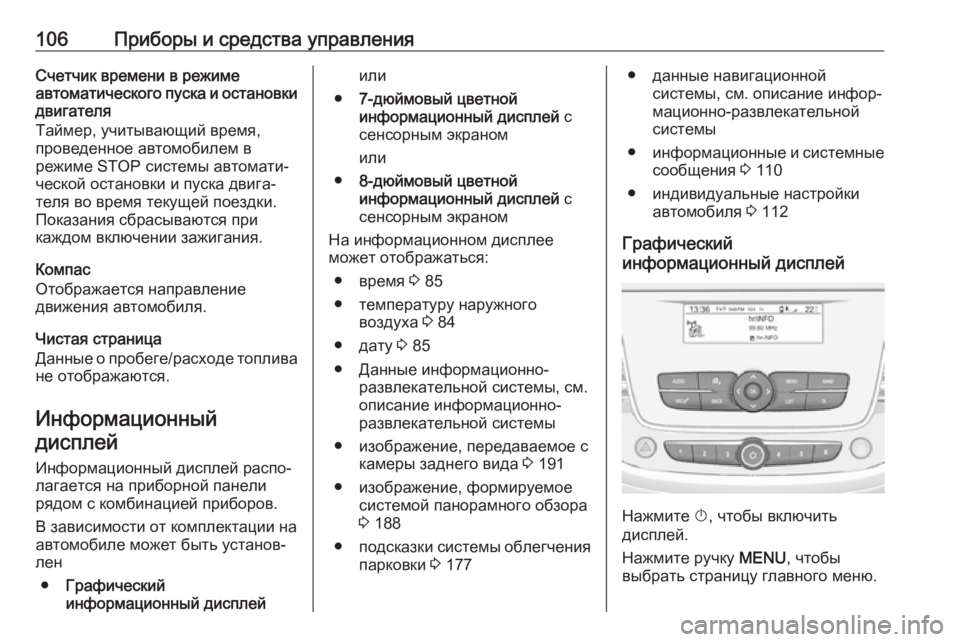

106Приборы и средства управленияСчетчик времени в режиме
автоматического пуска и остановки
двигателя
Таймер, учитывающий время,
проведенное автомобилем в
режиме STOP системы автомати‐
ческой остановки и пуска двига‐
теля во время текущей поездки.
Показания сбрасываются при
каждом включении зажигания.
Компас
Отображается направление
движения автомобиля.
Чистая страница
Данные о пробеге/расходе топлива не отображаются.
Информационный дисплей
Информационный дисплей распо‐
лагается на приборной панели
рядом с комбинацией приборов.
В зависимости от комплектации на
автомобиле может быть установ‐
лен
● Графический
информационный дисплейили
● 7-дюймовый цветной
информационный дисплей с
сенсорным экраном
или
● 8-дюймовый цветной
информационный дисплей с
сенсорным экраном
На информационном дисплее
может отображаться:
● время 3 85
● температуру наружного воздуха 3 84
● дату 3 85
● Данные информационно- развлекательной системы, см.
описание информационно-
развлекательной системы
● изображение, передаваемое с камеры заднего вида 3 191
● изображение, формируемое системой панорамного обзора
3 188
● подсказки системы облегчения
парковки 3 177● данные навигационной
системы, см. описание инфор‐
мационно-развлекательной
системы
● информационные и системные
сообщения 3 110
● индивидуальные настройки автомобиля 3 112
Графический
информационный дисплей
Нажмите X, чтобы включить
дисплей.
Нажмите ручку MENU, чтобы
выбрать страницу главного меню.

Приборы и средства управления107Нажмите èäåé, чтобы выбрать
страницу меню.
Нажмите OK, чтобы подтвердить
выбор.
Нажмите BACK, чтобы выйти из
меню, не изменяя настройку.

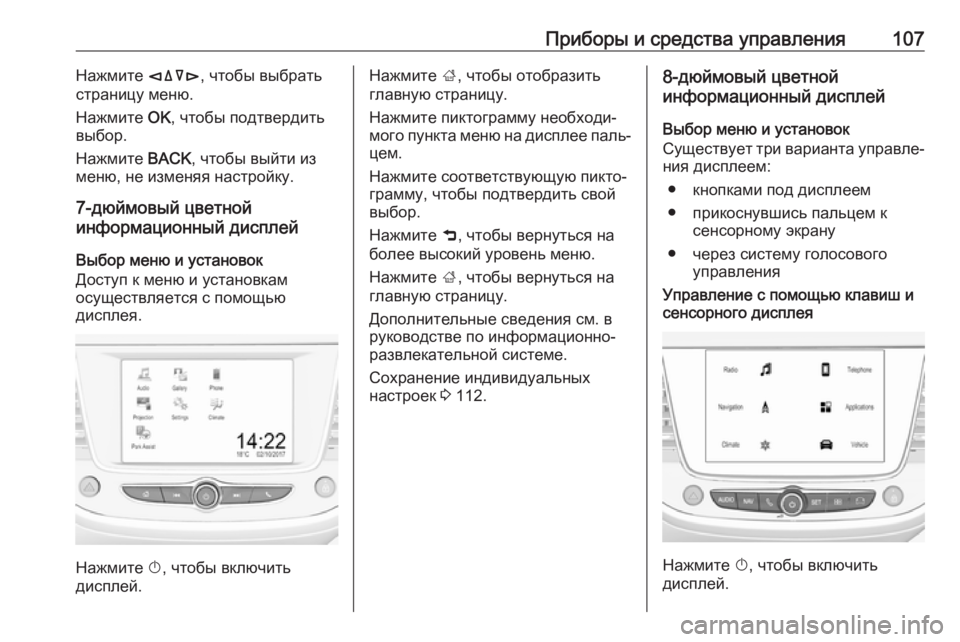

7-дюймовый цветной
информационный дисплей
Выбор меню и установок
Доступ к меню и установкам
осуществляется с помощью
дисплея.
Нажмите X, чтобы включить
дисплей.
Нажмите ;, чтобы отобразить
главную страницу.
Нажмите пиктограмму необходи‐ мого пункта меню на дисплее паль‐ цем.
Нажмите соответствующую пикто‐
грамму, чтобы подтвердить свой
выбор.
Нажмите 9, чтобы вернуться на
более высокий уровень меню.
Нажмите ;, чтобы вернуться на
главную страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Сохранение индивидуальных
настроек 3 112.8-дюймовый цветной
информационный дисплей
Выбор меню и установок
Существует три варианта управле‐ ния дисплеем:
● кнопками под дисплеем
● прикоснувшись пальцем к сенсорному экрану
● через систему голосового управленияУправление с помощью клавиш и
сенсорного дисплея
Нажмите X, чтобы включить
дисплей.

108Приборы и средства управленияНажмите SET, чтобы перейти в
раздел настройки параметров
системы (единицы измерения,
язык, время и дата).
Нажмите Í, чтобы выбрать «Пара‐
метры автомобиля» или «Асси‐
стенты водителя».
Коснитесь пальцем значка нужного пункта меню или функции.
Подтвердите выбор функции или
пункта меню прикосновением
пальца.
Коснитесь r на дисплее, чтобы
выйти из меню, не изменяя
настройки.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.Распознавание речи
Описание см. в Руководстве по
эксплуатации информационно-
развлекательной системы.
Сохранение индивидуальных
настроек 3 112.

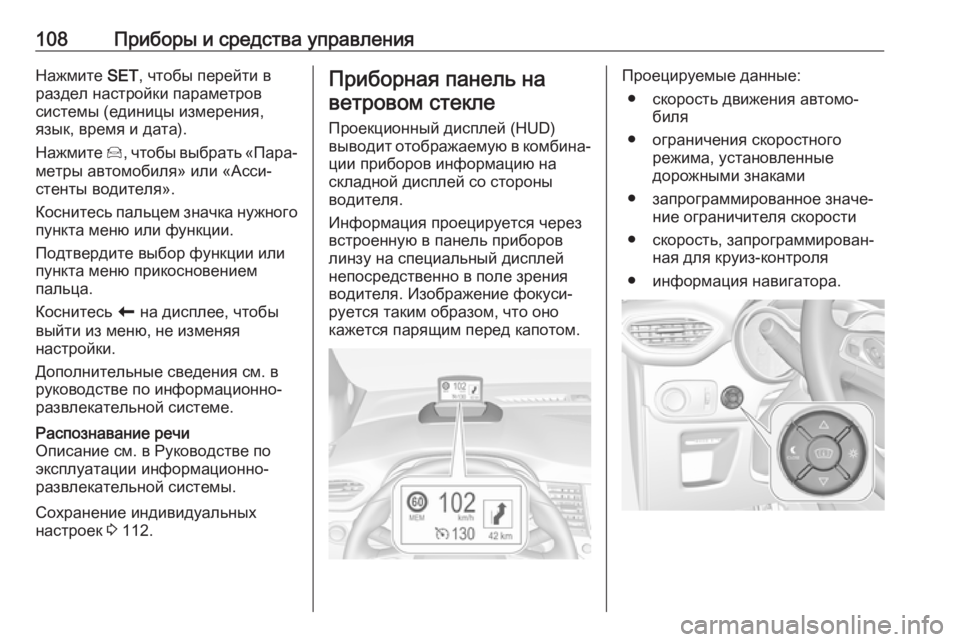

Приборная панель на
ветровом стекле
Проекционный дисплей (HUD)
выводит отображаемую в комбина‐ ции приборов информацию на
складной дисплей со стороны
водителя.
Информация проецируется через
встроенную в панель приборов линзу на специальный дисплей
непосредственно в поле зрения
водителя. Изображение фокуси‐
руется таким образом, что оно
кажется парящим перед капотом.Проецируемые данные:
● скорость движения автомо‐ биля
● ограничения скоростного режима, установленные
дорожными знаками
● запрограммированное значе‐ ние ограничителя скорости
● скорость, запрограммирован‐ ная для круиз-контроля
● информация навигатора.
