OPEL CROSSLAND X 2018.5 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2018.5, Model line: CROSSLAND X, Model: OPEL CROSSLAND X 2018.5Pages: 269, veľkosť PDF: 7.41 MB
Page 201 of 269
Starostlivosť o vozidlo1991. Otáčajte vekom (1) proti smeruhodinových ručičiek a vyberte ho.
2. Vytiahnite horný držiak žiarovky z
krytu reflektora.
3. Vyberte žiarovku vytiahnutím z konektora.
4. Vymeňte žiarovku a pripojte ju do konektora.
5. Vložte a zatlačte držiak žiarovky do krytu reflektora otočením
zasunutím konektora do polohy.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Smerové svetlo
1. Otáčajte vekom (1) proti smeru hodinových ručičiek a vyberte ho.
2. Otočte spodným držiakom žiarovky proti smeru hodinových
ručičiek a vyberte ho. Vytiahnite
držiak žiarovky z krytu reflektora.
Page 202 of 269
200Starostlivosť o vozidlo3. Zatlačte na sponu a vybertežiarovku z držiaka žiarovky.
4. Vymeňte žiarovku a pripojte ju do držiaka žiarovky.
5. Vložte držiak žiarovky do krytu reflektora a otočte ním v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Stretávacie svetlá
1. Otáčajte vekom (2) proti smeru hodinových ručičiek a vyberte ho.
2. Nadvihnite zaisťovací prvok apotom vytiahnite konektor
smerom dozadu.
3. Sklopte zaisťovací prvok nadol a vyberte žiarovku z krytu
reflektora.4. Vymeňte žiarovku a zatlačte ju do
krytu reflektora zasunutím
konektora na miesto.
5. Vyklopte zaisťovací prvok nahor a
držte ho v tejto polohe.
6. Pripevnite konektor k žiarovke a upevnite ho zaisťovacím prvkom.
7. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu
cez deň
V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Page 203 of 269
Starostlivosť o vozidlo201Svetlomety LED
Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerové svetlá sú svetlá LED
a nedajú sa vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Hmlové svetlá
Žiarovky sú prístupné zo spodnej strany vozidla.
1. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ju z krytu reflektora.
2. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do krytu reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
Zadné svetlá V závislosti od verzie sú zadné a
brzdové svetlá svetlá LED. V prípade
poruchy nechajte svetlá LED vymeniť
v servise.
Zostava svetla v karosérii
Odpojenie zostavy svetla
1. Odskrutkujte dve skrutky pridržiavajúce zostavu svetla.
Page 204 of 269
202Starostlivosť o vozidlo2. Vyberte zostavu svetlavytiahnutím priamo von.
3. Odskrutkujte tri skrutky zaisťujúce
držiak žiarovky.
4. Verzia bez svetiel LED
Potiahnutím vyberte žiarovku a
vymeňte ju za novú.
Zadné svetlo/brzdové svetlo ( 1)
Smerové svetlo ( 2)
Verzia so svetlami LED Vymeniť možno len žiarovky v
smerovkách.
Odmontujte objímku žiarovky zo
zostavy svetla otočením proti
smeru hodinových ručičiek.
Vyberte žiarovku smerovky z
objímky potiahnutím priamo von.
Vymeňte žiarovku.
Pripojenie zostavy svetla 1. Pripevnite držiak žiarovky k zostave svetla a zaistite ho tromiskrutkami.
Page 205 of 269
Starostlivosť o vozidlo203
2. Pripevnite zostavu svetla kukarosérii vozidla, ako je to
znázornené na obrázku, a zaistite
ju dvomi skrutkami.
Súprava svetiel v zadných
výklopných dverách
Odpojenie zostavy svetla
1. Uvoľnite kryt na dverách batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.
Page 206 of 269
204Starostlivosť o vozidlo
4. Zatlačením spony uvoľnite avyberte držiak žiarovky.
5. Verzia bez svetiel LED
Vyberte žiarovku a vymeňte ju:
Zadné svetlo ( 1)
Zadné hmlové svetlo (ľavá
strana), svetlo spiatočky (pravá
strana) ( 2)
Verzia so svetlami LED
Vymeniť možno len žiarovku svetla spiatočky.
Odmontujte objímku žiarovky zo
zostavy svetla otočením proti
smeru hodinových ručičiek.
Vyberte žiarovku z objímky
potiahnutím priamo von.
Vymeňte žiarovku.
Pripojenie zostavy svetla 1. Pripevnite držiak žiarovky do zostavy svetla.
Page 207 of 269
Starostlivosť o vozidlo205
2. Pripevnite zostavu svetla kzadným výklopným dverám.
3. Zaistite zostavu svetla plastovou poistnou maticou.
4. Pripevnite kryt k zadným výklopným dverám.
Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
Page 208 of 269

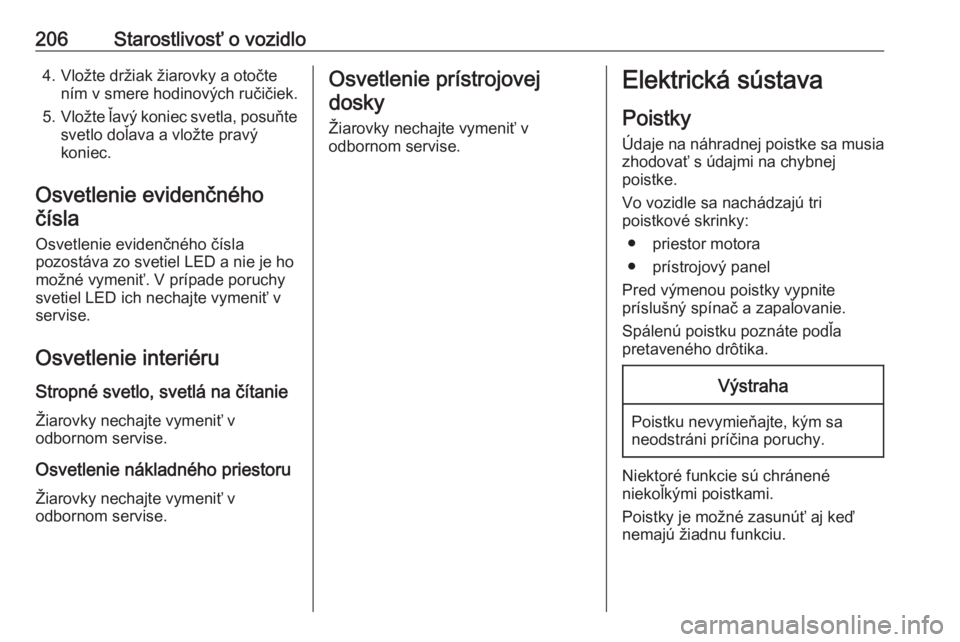

206Starostlivosť o vozidlo4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť. V prípade poruchy
svetiel LED ich nechajte vymeniť v
servise.
Osvetlenie interiéru Stropné svetlo, svetlá na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Page 209 of 269
Starostlivosť o vozidlo207
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Page 210 of 269
208Starostlivosť o vozidloČ.Obvod1Ventilátor klimatizácie2–3Poistková skrinka karosérie4–5Poistková skrinka prístrojového
panelu6Chladiaca jednotka motora7Riadiaci modul karosérie8Regulačné palivové čerpadlo
motoraČ.Obvod9Riadenie motora10Riadenie motora11Riadenie motora12Chladiaca jednotka motora13Riadiaci modul karosérie14Inteligentný snímač akumulátora15–16Predné svetlo do hmly17–18Diaľkové svetlo vpravo19Diaľkové svetlo vľavo20Regulačné palivové čerpadlo
motora21Štartér22–23Štartér24Ťažné zariadenieČ.Obvod25Poistková skrinka prístrojového
panelu26Riadiaci modul prevodovky27Riadiaci modul karosérie28Riadiaci modul motora29Predný stierač30Riadiaci modul karosérie
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
