OPEL CROSSLAND X 2018.5 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2018.5, Model line: CROSSLAND X, Model: OPEL CROSSLAND X 2018.5Pages: 269, veľkosť PDF: 7.41 MB
Page 211 of 269

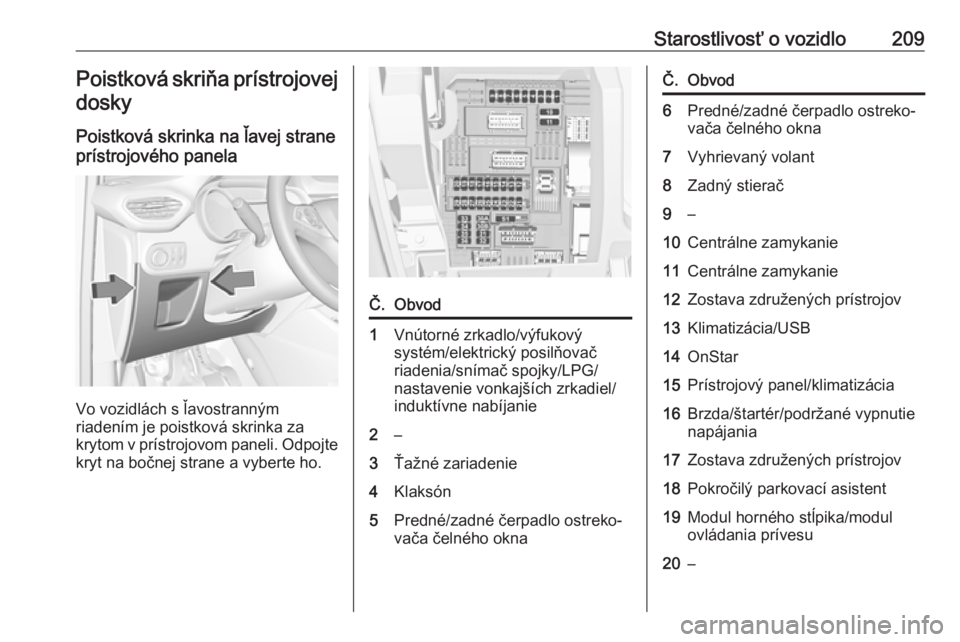

Starostlivosť o vozidlo209Poistková skriňa prístrojovej
dosky
Poistková skrinka na ľavej strane
prístrojového panela
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
krytom v prístrojovom paneli. Odpojte
kryt na bočnej strane a vyberte ho.
Č.Obvod1Vnútorné zrkadlo/výfukový
systém/elektrický posilňovač
riadenia/snímač spojky/LPG/
nastavenie vonkajších zrkadiel/
induktívne nabíjanie2–3Ťažné zariadenie4Klaksón5Predné/zadné čerpadlo ostreko‐
vača čelného oknaČ.Obvod6Predné/zadné čerpadlo ostreko‐
vača čelného okna7Vyhrievaný volant8Zadný stierač9–10Centrálne zamykanie11Centrálne zamykanie12Zostava združených prístrojov13Klimatizácia/USB14OnStar15Prístrojový panel/klimatizácia16Brzda/štartér/podržané vypnutie
napájania17Zostava združených prístrojov18Pokročilý parkovací asistent19Modul horného stĺpika/modul
ovládania prívesu20–
Page 212 of 269

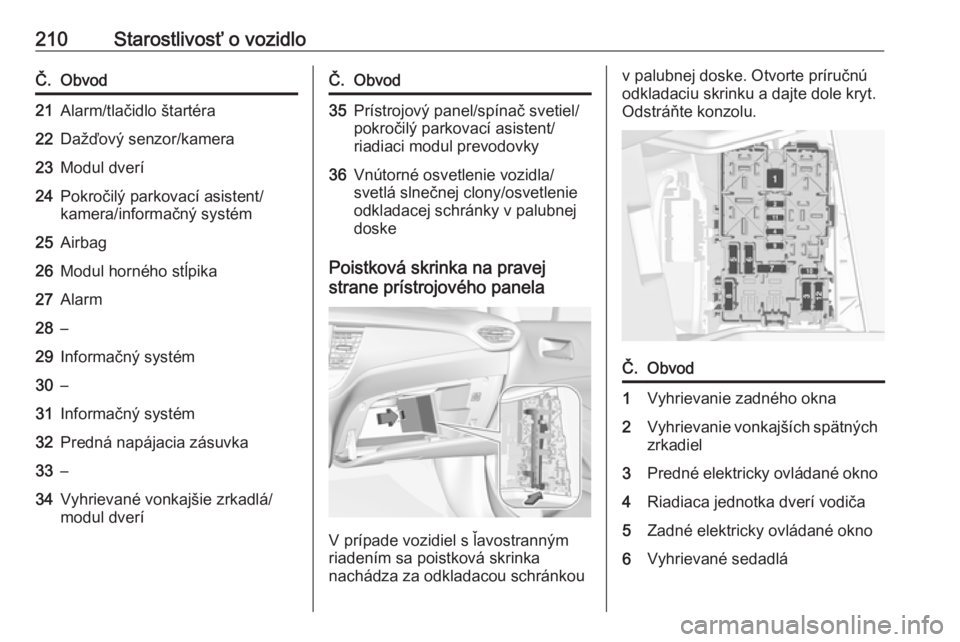

210Starostlivosť o vozidloČ.Obvod21Alarm/tlačidlo štartéra22Dažďový senzor/kamera23Modul dverí24Pokročilý parkovací asistent/
kamera/informačný systém25Airbag26Modul horného stĺpika27Alarm28–29Informačný systém30–31Informačný systém32Predná napájacia zásuvka33–34Vyhrievané vonkajšie zrkadlá/
modul dveríČ.Obvod35Prístrojový panel/spínač svetiel/
pokročilý parkovací asistent/
riadiaci modul prevodovky36Vnútorné osvetlenie vozidla/
svetlá slnečnej clony/osvetlenie
odkladacej schránky v palubnej
doske
Poistková skrinka na pravej
strane prístrojového panela
V prípade vozidiel s ľavostranným
riadením sa poistková skrinka
nachádza za odkladacou schránkou
v palubnej doske. Otvorte príručnú
odkladaciu skrinku a dajte dole kryt.
Odstráňte konzolu.Č.Obvod1Vyhrievanie zadného okna2Vyhrievanie vonkajších spätných
zrkadiel3Predné elektricky ovládané okno4Riadiaca jednotka dverí vodiča5Zadné elektricky ovládané okno6Vyhrievané sedadlá
Page 213 of 269
Starostlivosť o vozidlo211Č.Obvod7–8Informačný systém9–10Zadná napájacia zásuvka11–12–Náradie vozidla
Náradie Vozidlá s rezervným kolesom
Zdvihák, náradie, popruh na zaistenie
poškodeného kolesa a ťažné oko sa
nachádzajú v skrinke s náradím v
pravej stene batožinového priestoru.
Náhradné koleso 3 221.
Vozidlá bez rezervného kolesa
Skrutkovač a ťažné oko sa
nachádzajú v skrinke pod krytom
podlahy v batožinovom priestore.
Súprava na opravu pneumatík
3 216.
Page 214 of 269

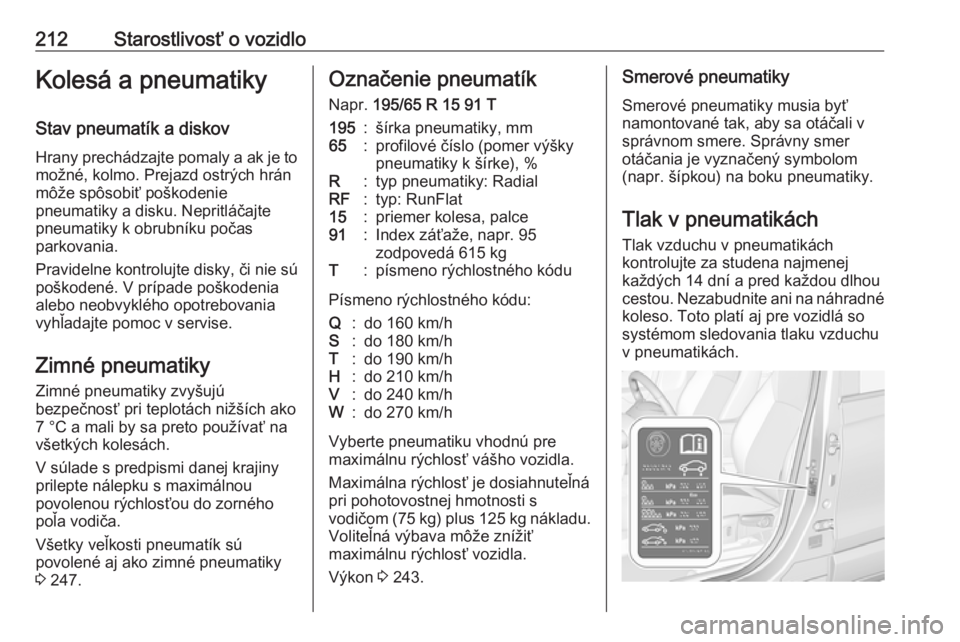

212Starostlivosť o vozidloKolesá a pneumatiky
Stav pneumatík a diskov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a disku. Nepritláčajte
pneumatiky k obrubníku počas
parkovania.
Pravidelne kontrolujte disky, či nie sú
poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako 7 °C a mali by sa preto používať na
všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 247.Označenie pneumatík
Napr. 195/65 R 15 91 T195:šírka pneumatiky, mm65:profilové číslo (pomer výšky
pneumatiky k šírke), %R:typ pneumatiky: RadialRF:typ: RunFlat15:priemer kolesa, palce91:Index záťaže, napr. 95
zodpovedá 615 kgT:písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 243.
Smerové pneumatiky
Smerové pneumatiky musia byť
namontované tak, aby sa otáčali v
správnom smere. Správny smer
otáčania je vyznačený symbolom
(napr. šípkou) na boku pneumatiky.
Tlak v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na náhradné koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Page 215 of 269

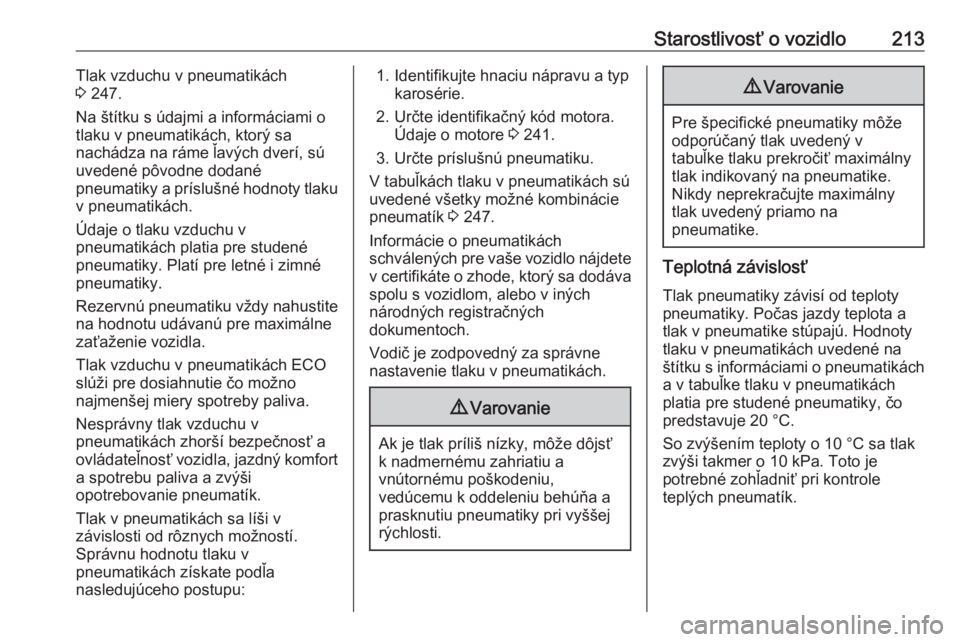

Starostlivosť o vozidlo213Tlak vzduchu v pneumatikách
3 247.
Na štítku s údajmi a informáciami o
tlaku v pneumatikách, ktorý sa
nachádza na ráme ľavých dverí, sú uvedené pôvodne dodané
pneumatiky a príslušné hodnoty tlaku
v pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:1. Identifikujte hnaciu nápravu a typ karosérie.
2. Určte identifikačný kód motora. Údaje o motore 3 241.
3. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú uvedené všetky možné kombinácie
pneumatík 3 247.
Informácie o pneumatikách
schválených pre vaše vozidlo nájdete v certifikáte o zhode, ktorý sa dodávaspolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
9 Varovanie
Pre špecifické pneumatiky môže
odporúčaný tlak uvedený v
tabuľke tlaku prekročiť maximálny
tlak indikovaný na pneumatike.
Nikdy neprekračujte maximálny
tlak uvedený priamo na
pneumatike.
Teplotná závislosť
Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú. Hodnoty
tlaku v pneumatikách uvedené na
štítku s informáciami o pneumatikách
a v tabuľke tlaku v pneumatikách
platia pre studené pneumatiky, čo
predstavuje 20 °C.
So zvýšením teploty o 10 °C sa tlak
zvýši takmer o 10 kPa. Toto je
potrebné zohľadniť pri kontrole
teplých pneumatík.
Page 216 of 269

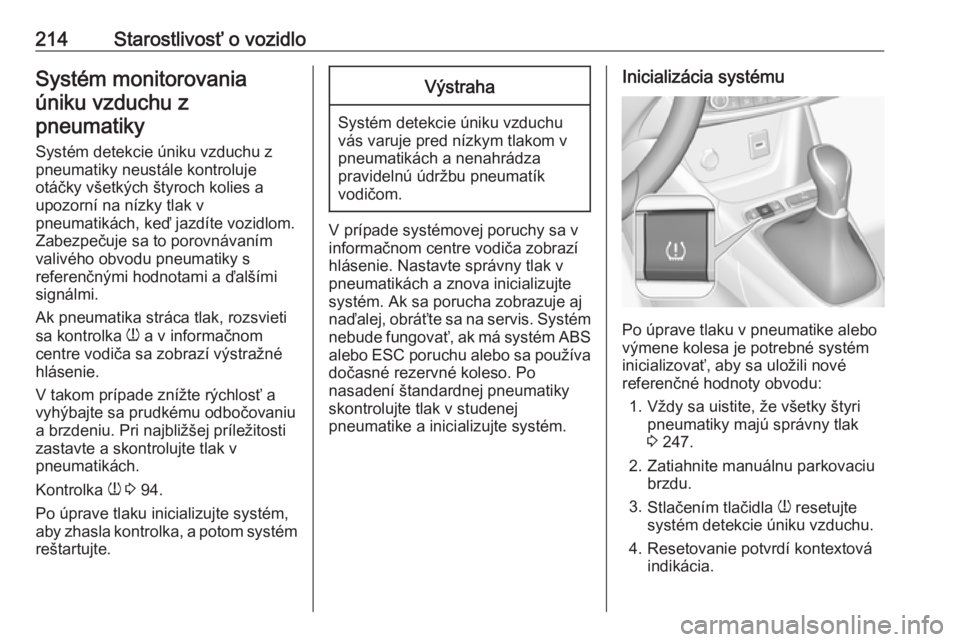

214Starostlivosť o vozidloSystém monitorovaniaúniku vzduchu zpneumatiky
Systém detekcie úniku vzduchu zpneumatiky neustále kontroluje
otáčky všetkých štyroch kolies a
upozorní na nízky tlak v
pneumatikách, keď jazdíte vozidlom.
Zabezpečuje sa to porovnávaním
valivého obvodu pneumatiky s
referenčnými hodnotami a ďalšími
signálmi.
Ak pneumatika stráca tlak, rozsvieti sa kontrolka w a v informačnom
centre vodiča sa zobrazí výstražné
hlásenie.
V takom prípade znížte rýchlosť a
vyhýbajte sa prudkému odbočovaniu
a brzdeniu. Pri najbližšej príležitosti
zastavte a skontrolujte tlak v
pneumatikách.
Kontrolka w 3 94.
Po úprave tlaku inicializujte systém,
aby zhasla kontrolka, a potom systém
reštartujte.Výstraha
Systém detekcie úniku vzduchu
vás varuje pred nízkym tlakom v
pneumatikách a nenahrádza
pravidelnú údržbu pneumatík
vodičom.
V prípade systémovej poruchy sa v
informačnom centre vodiča zobrazí
hlásenie. Nastavte správny tlak v
pneumatikách a znova inicializujte
systém. Ak sa porucha zobrazuje aj
naďalej, obráťte sa na servis. Systém nebude fungovať, ak má systém ABS
alebo ESC poruchu alebo sa používa dočasné rezervné koleso. Po
nasadení štandardnej pneumatiky
skontrolujte tlak v studenej
pneumatike a inicializujte systém.
Inicializácia systému
Po úprave tlaku v pneumatike alebo
výmene kolesa je potrebné systém
inicializovať, aby sa uložili nové
referenčné hodnoty obvodu:
1. Vždy sa uistite, že všetky štyri pneumatiky majú správny tlak
3 247.
2. Zatiahnite manuálnu parkovaciu brzdu.
3. Stlačením tlačidla w resetujte
systém detekcie úniku vzduchu.
4. Resetovanie potvrdí kontextová indikácia.
Page 217 of 269

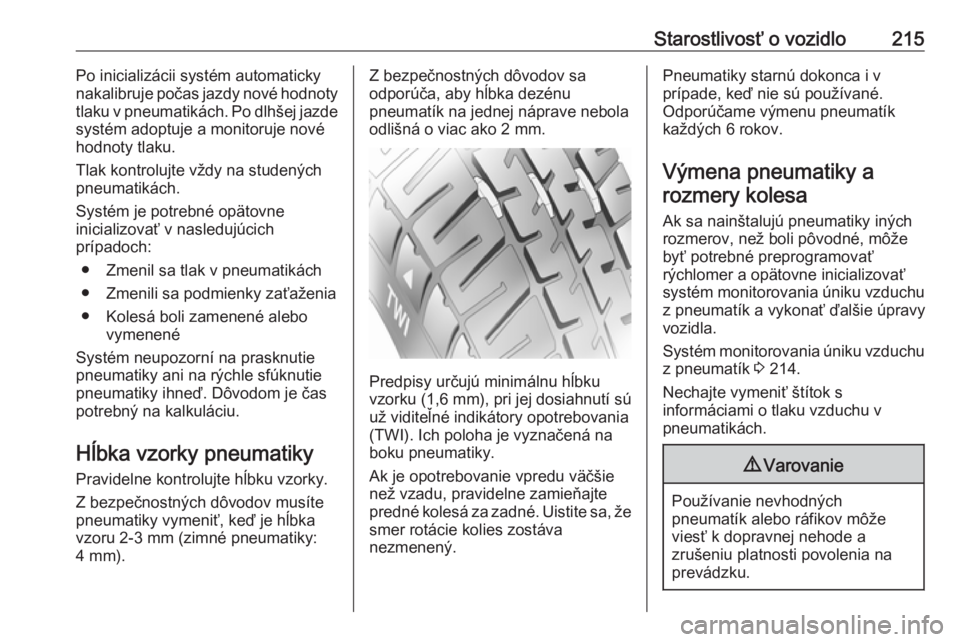

Starostlivosť o vozidlo215Po inicializácii systém automaticky
nakalibruje počas jazdy nové hodnoty
tlaku v pneumatikách. Po dlhšej jazde
systém adoptuje a monitoruje nové
hodnoty tlaku.
Tlak kontrolujte vždy na studených
pneumatikách.
Systém je potrebné opätovne
inicializovať v nasledujúcich
prípadoch:
● Zmenil sa tlak v pneumatikách
● Zmenili sa podmienky zaťaženia
● Kolesá boli zamenené alebo vymenené
Systém neupozorní na prasknutie
pneumatiky ani na rýchle sfúknutie
pneumatiky ihneď. Dôvodom je čas
potrebný na kalkuláciu.
Hĺbka vzorky pneumatiky
Pravidelne kontrolujte hĺbku vzorky.
Z bezpečnostných dôvodov musíte
pneumatiky vymeniť, keď je hĺbka
vzoru 2-3 mm (zimné pneumatiky:
4 mm).Z bezpečnostných dôvodov sa
odporúča, aby hĺbka dezénu
pneumatík na jednej náprave nebola
odlišná o viac ako 2 mm.
Predpisy určujú minimálnu hĺbku
vzorku (1,6 mm ), pri jej dosiahnutí sú
už viditeľné indikátory opotrebovania
(TWI). Ich poloha je vyznačená na boku pneumatiky.
Ak je opotrebovanie vpredu väčšie
než vzadu, pravidelne zamieňajte
predné kolesá za zadné. Uistite sa, že smer rotácie kolies zostáva
nezmenený.
Pneumatiky starnú dokonca i v
prípade, keď nie sú používané.
Odporúčame výmenu pneumatík
každých 6 rokov.
Výmena pneumatiky a rozmery kolesa
Ak sa nainštalujú pneumatiky iných
rozmerov, než boli pôvodné, môže
byť potrebné preprogramovať
rýchlomer a opätovne inicializovať
systém monitorovania úniku vzduchu
z pneumatík a vykonať ďalšie úpravy
vozidla.
Systém monitorovania úniku vzduchu
z pneumatík 3 214.
Nechajte vymeniť štítok s
informáciami o tlaku vzduchu v
pneumatikách.9 Varovanie
Používanie nevhodných
pneumatík alebo ráfikov môže
viesť k dopravnej nehode a
zrušeniu platnosti povolenia na
prevádzku.
Page 218 of 269
216Starostlivosť o vozidloKryty koliesMusia byť použité kryty diskov a
pneumatiky, ktoré sú schválené
firmou pre príslušné vozidlo a spĺňajú
všetky požiadavky na kombinácie
príslušných kolies a pneumatík.
Ak používate kryty kolies a
pneumatiky, ktoré neboli schválené,
pneumatiky nesmú mať ochranné
okraje.
Kryty kolies nesmú zhoršovať
chladenie bŕzd.9 Varovanie
Používanie nevhodných
pneumatík alebo krytov kolies
môže viesť k náhlemu poklesu
tlaku a následne k nehode.
Vozidlá s kolesami z oceľe: Pri použití zaisťovacích skrutiek kolies
nenasadzujte kryty kolies.
Reťaze na pneumatiky
Snehové reťaze je dovolené použiť
iba na predné kolesá.
Používajte len reťaze s drobnými
článkami, ktoré nezvýšia behúň ani
bok pneumatiky o viac než 10 mm
(vrátane zámku reťaze).
9 Varovanie
Poškodená pneumatika môže
kedykoľvek prasknúť.
Snehové reťaze sú povolené len na
pneumatikách veľkosti
195/65 R15 91 a 195/60 R16 89
Núdzové rezervné koleso
Použitie snehových reťazí nie je
povolené na núdzovom rezervnom
kolese.
Súprava na opravu pneumatiky
Menšie poškodenie dezénu je možné opraviť pomocou súpravy na opravu
pneumatík.
Cudzie objekty nevyberajte z
pneumatík.
Poškodenie pneumatiky presahujúce
4 mm alebo poškodenie bočnice
pneumatiky nemôžete súpravou na
opravu pneumatík opraviť.9 Varovanie
Pri jazde neprekračujte rýchlosť
80 km/h.
Nepoužívajte počas príliš dlhej
doby.
Môžu byť ovplyvnené riadenie a
ovládateľnosť.
Ak máte defekt pneumatiky:
Page 219 of 269
Starostlivosť o vozidlo217Zatiahnite parkovaciu brzdu a
zaraďte prvý prevodový stupeň,
spiatočku alebo P.
Súprava na opravu pneumatiky sa
nachádza v batožinovom priestore
pod krytom podlahy.
1. Vyberte nádobku s tesniacou hmotou a kompresor.
2. Z nádobky s tesniacou hmotou vytiahnite štítok s rýchlostným
obmedzením a umiestnite ho do
priestoru viditeľného pre vodiča.
3. Vyberte elektrický kábel a vzduchovú hadicu z úložných
priestorov na spodnej strane
kompresora.
4. Naskrutkujte vzduchovú hadicu kompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do konzoly na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s tesniacou hmotou stála priamo.
6. Odskrutkujte čiapočku ventilu na defektnej pneumatike.
7. Naskrutkujte plniacu hadicu na ventil pneumatiky.
8. Spínač kompresora musí byť v polohe J.
Page 220 of 269
218Starostlivosť o vozidlo9. Zapojte prípojku kompresora doelektrickej zásuvky alebo do
objímky zapaľovača cigariet.
Aby sa zabránilo vybitiu
akumulátora, odporúčame
nechať bežať motor.
10. Kolískový spínač kompresora prepnite do polohy I. Pneumatika
je plnená tesniacou hmotou.
11. Tlakomer kompresora krátko ukazuje až 6 barov počas
vyprázdňovania nádobky s
tesniacou hmotou (približne
30 sekúnd). Potom začne tlak
klesať.
12. Všetka tesniaca hmota sa napumpuje do pneumatiky.
Potom sa pneumatika nahustí.
13. Predpísaný tlak v pneumatike by sa mal dosiahnuť v priebehu
desiatich minút.
Tlak vzduchu v pneumatikách
3 247.
Keď sa dosiahne predpísaný tlak,
vypnite kompresor.
Ak sa predpísaný tlak v
pneumatike nedosiahne v
priebehu desiatich minút, odpojte
súpravu na opravu pneumatík.
Prejdite s vozidlom o jednu otáčku pneumatík. Opäť pripojte súpravuna opravu pneumatík a pokračujte
v plnení pneumatiky ďalších
desať minút. Ak požadovaný tlak
nie je stále ešte dosiahnutý,
pneumatika je príliš poškodená.
Vyhľadajte pomoc v servise.
Vypustite nadbytočný tlak z
pneumatiky pomocou tlačidla na
vzduchovej hadici.
Nepoužívajte kompresor dlhšie
než desať minút.
14. Odpojte súpravu na opravu pneumatík. Vyberte nádobku s
tesniacou hmotou z konzoly.
Naskrutkujte plniacu hadičku na
voľnú prípojku nádobky s
tesniacou hmotou. To zabráni
úniku tesniacej hmoty. Súpravu
na opravu pneumatík uložte do
batožinového priestoru.
15. Odstráňte zvyšky tesniacej hmoty
handrou.
