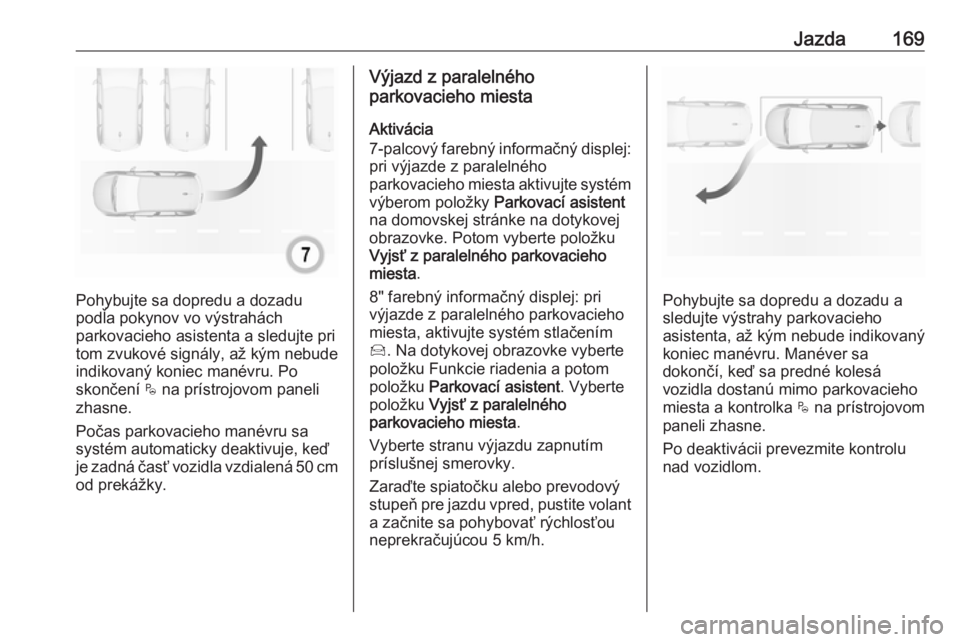

Page 171 of 269
Jazda169
Pohybujte sa dopredu a dozadu
podľa pokynov vo výstrahách
parkovacieho asistenta a sledujte pri
tom zvukové signály, až kým nebude
indikovaný koniec manévru. Po
skončení 0007 na prístrojovom paneli
zhasne.
Počas parkovacieho manévru sa
systém automaticky deaktivuje, keď
je zadná časť vozidla vzdialená 50 cm
od prekážky.
Výjazd z paralelného
parkovacieho miesta
Aktivácia
7-palcový farebný informačný displej:
pri výjazde z paralelného
parkovacieho miesta aktivujte systém výberom položky Parkovací asistent
na domovskej stránke na dotykovej obrazovke. Potom vyberte položku
Vyjsť z paralelného parkovacieho
miesta .
8" farebný informačný displej: pri
výjazde z paralelného parkovacieho
miesta, aktivujte systém stlačením
008D . Na dotykovej obrazovke vyberte
položku Funkcie riadenia a potom
položku Parkovací asistent . Vyberte
položku Vyjsť z paralelného
parkovacieho miesta .
Vyberte stranu výjazdu zapnutím
príslušnej smerovky.
Zaraďte spiatočku alebo prevodový
stupeň pre jazdu vpred, pustite volant a začnite sa pohybovať rýchlosťou
neprekračujúcou 5 km/h.
Pohybujte sa dopredu a dozadu a
sledujte výstrahy parkovacieho
asistenta, až kým nebude indikovaný
koniec manévru. Manéver sa
dokončí, keď sa predné kolesá
vozidla dostanú mimo parkovacieho
miesta a kontrolka 0007 na prístrojovom
paneli zhasne.
Po deaktivácii prevezmite kontrolu
nad vozidlom.

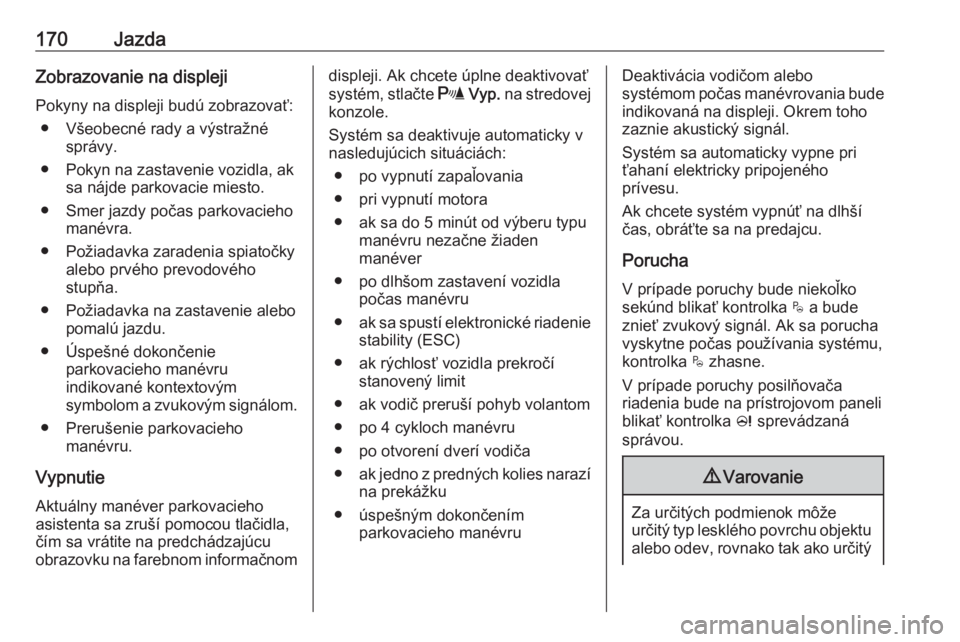

Page 172 of 269
170JazdaZobrazovanie na displeji
Pokyny na displeji budú zobrazovať: ● Všeobecné rady a výstražné správy.
● Pokyn na zastavenie vozidla, ak sa nájde parkovacie miesto.
● Smer jazdy počas parkovacieho manévra.
● Požiadavka zaradenia spiatočky alebo prvého prevodového
stupňa.
● Požiadavka na zastavenie alebo pomalú jazdu.
● Úspešné dokončenie parkovacieho manévru
indikované kontextovým
symbolom a zvukovým signálom.
● Prerušenie parkovacieho manévru.
Vypnutie Aktuálny manéver parkovaciehoasistenta sa zruší pomocou tlačidla,
čím sa vrátite na predchádzajúcu
obrazovku na farebnom informačnomdispleji. Ak chcete úplne deaktivovať
systém, stlačte r Vyp. na stredovej
konzole.
Systém sa deaktivuje automaticky v
nasledujúcich situáciách:
● po vypnutí zapaľovania
● pri vypnutí motora
● ak sa do 5 minút od výberu typu manévru nezačne žiaden
manéver
● po dlhšom zastavení vozidla počas manévru
● ak sa spustí elektronické riadenie
stability (ESC)
● ak rýchlosť vozidla prekročí stanovený limit
● ak vodič preruší pohyb volantom
● po 4 cykloch manévru
● po otvorení dverí vodiča
● ak jedno z predných kolies narazí
na prekážku
● úspešným dokončením parkovacieho manévruDeaktivácia vodičom alebo
systémom počas manévrovania bude
indikovaná na displeji. Okrem toho
zaznie akustický signál.
Systém sa automaticky vypne pri
ťahaní elektricky pripojeného
prívesu.
Ak chcete systém vypnúť na dlhší
čas, obráťte sa na predajcu.
Porucha
V prípade poruchy bude niekoľko
sekúnd blikať kontrolka 0007 a bude
znieť zvukový signál. Ak sa porucha
vyskytne počas používania systému,
kontrolka 0007 zhasne.
V prípade poruchy posilňovača
riadenia bude na prístrojovom paneli
blikať kontrolka 0046 sprevádzaná
správou.9 Varovanie
Za určitých podmienok môže
určitý typ lesklého povrchu objektu
alebo odev, rovnako tak ako určitý

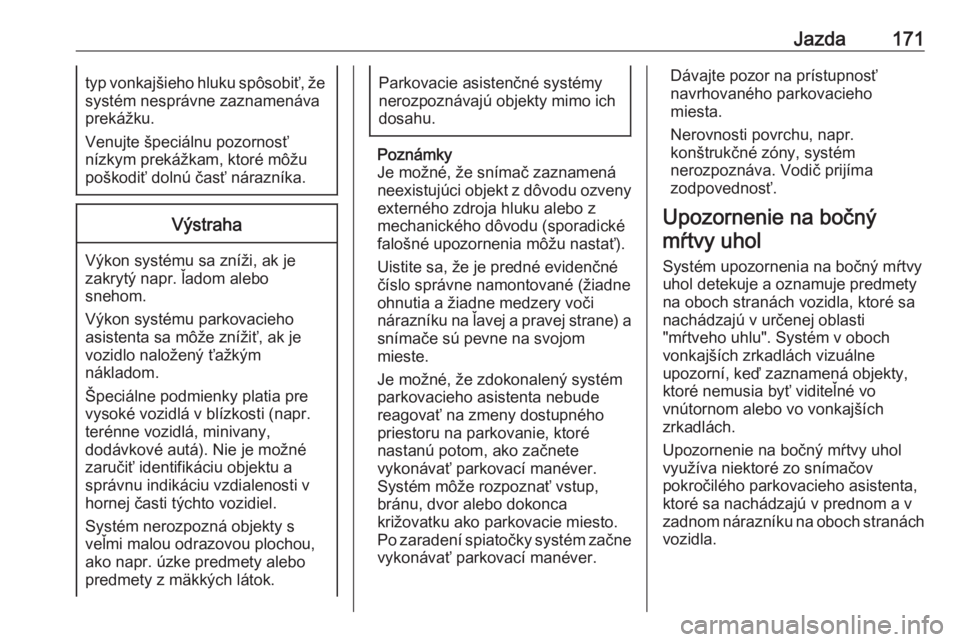

Page 173 of 269
Jazda171typ vonkajšieho hluku spôsobiť, žesystém nesprávne zaznamenáva
prekážku.
Venujte špeciálnu pozornosť
nízkym prekážkam, ktoré môžu
poškodiť dolnú časť nárazníka.Výstraha
Výkon systému sa zníži, ak je
zakrytý napr. ľadom alebo
snehom.
Výkon systému parkovacieho
asistenta sa môže znížiť, ak je
vozidlo naložený ťažkým
nákladom.
Špeciálne podmienky platia pre
vysoké vozidlá v blízkosti (napr. terénne vozidlá, minivany,
dodávkové autá). Nie je možné
zaručiť identifikáciu objektu a
správnu indikáciu vzdialenosti v
hornej časti týchto vozidiel.
Systém nerozpozná objekty s
veľmi malou odrazovou plochou,
ako napr. úzke predmety alebo
predmety z mäkkých látok.
Parkovacie asistenčné systémy
nerozpoznávajú objekty mimo ich
dosahu.
Poznámky
Je možné, že snímač zaznamená
neexistujúci objekt z dôvodu ozveny
externého zdroja hluku alebo z
mechanického dôvodu (sporadické
falošné upozornenia môžu nastať).
Uistite sa, že je predné evidenčné číslo správne namontované (žiadne
ohnutia a žiadne medzery voči
nárazníku na ľavej a pravej strane) a snímače sú pevne na svojom
mieste.
Je možné, že zdokonalený systém
parkovacieho asistenta nebude
reagovať na zmeny dostupného
priestoru na parkovanie, ktoré
nastanú potom, ako začnete
vykonávať parkovací manéver.
Systém môže rozpoznať vstup,
bránu, dvor alebo dokonca
križovatku ako parkovacie miesto.
Po zaradení spiatočky systém začne
vykonávať parkovací manéver.
Dávajte pozor na prístupnosť
navrhovaného parkovacieho
miesta.
Nerovnosti povrchu, napr.
konštrukčné zóny, systém
nerozpoznáva. Vodič prijíma
zodpovednosť.
Upozornenie na bočný mŕtvy uhol
Systém upozornenia na bočný mŕtvy
uhol detekuje a oznamuje predmety
na oboch stranách vozidla, ktoré sa nachádzajú v určenej oblasti
"mŕtveho uhlu". Systém v oboch
vonkajších zrkadlách vizuálne
upozorní, keď zaznamená objekty,
ktoré nemusia byť viditeľné vo
vnútornom alebo vo vonkajších
zrkadlách.
Upozornenie na bočný mŕtvy uhol
využíva niektoré zo snímačov
pokročilého parkovacieho asistenta,
ktoré sa nachádzajú v prednom a v
zadnom nárazníku na oboch stranách vozidla.

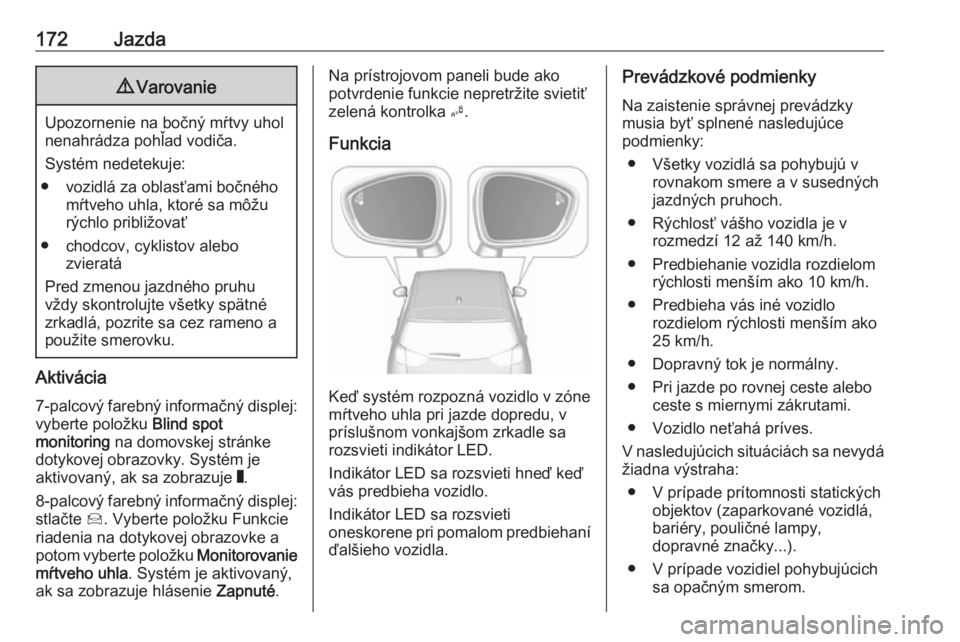

Page 174 of 269
172Jazda9Varovanie
Upozornenie na bočný mŕtvy uhol
nenahrádza pohľad vodiča.
Systém nedetekuje:
● vozidlá za oblasťami bočného mŕtveho uhla, ktoré sa môžurýchlo približovať
● chodcov, cyklistov alebo zvieratá
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Aktivácia
7-palcový farebný informačný displej:
vyberte položku Blind spot
monitoring na domovskej stránke
dotykovej obrazovky. Systém je
aktivovaný, ak sa zobrazuje W.
8-palcový farebný informačný displej: stlačte 008D. Vyberte položku Funkcie
riadenia na dotykovej obrazovke a
potom vyberte položku Monitorovanie
mŕtveho uhla . Systém je aktivovaný,
ak sa zobrazuje hlásenie Zapnuté.
Na prístrojovom paneli bude ako
potvrdenie funkcie nepretržite svietiť
zelená kontrolka 0025.
Funkcia
Keď systém rozpozná vozidlo v zóne
mŕtveho uhla pri jazde dopredu, v
príslušnom vonkajšom zrkadle sa
rozsvieti indikátor LED.
Indikátor LED sa rozsvieti hneď keď
vás predbieha vozidlo.
Indikátor LED sa rozsvieti
oneskorene pri pomalom predbiehaní
ďalšieho vozidla.
Prevádzkové podmienky
Na zaistenie správnej prevádzkymusia byť splnené nasledujúce
podmienky:
● Všetky vozidlá sa pohybujú v rovnakom smere a v susedných
jazdných pruhoch.
● Rýchlosť vášho vozidla je v rozmedzí 12 až 140 km/h.
● Predbiehanie vozidla rozdielom rýchlosti menším ako 10 km/h.
● Predbieha vás iné vozidlo rozdielom rýchlosti menším ako
25 km/h.
● Dopravný tok je normálny.
● Pri jazde po rovnej ceste alebo ceste s miernymi zákrutami.
● Vozidlo neťahá príves.
V nasledujúcich situáciách sa nevydá
žiadna výstraha:
● V prípade prítomnosti statických objektov (zaparkované vozidlá,
bariéry, pouličné lampy,
dopravné značky...).
● V prípade vozidiel pohybujúcich sa opačným smerom.

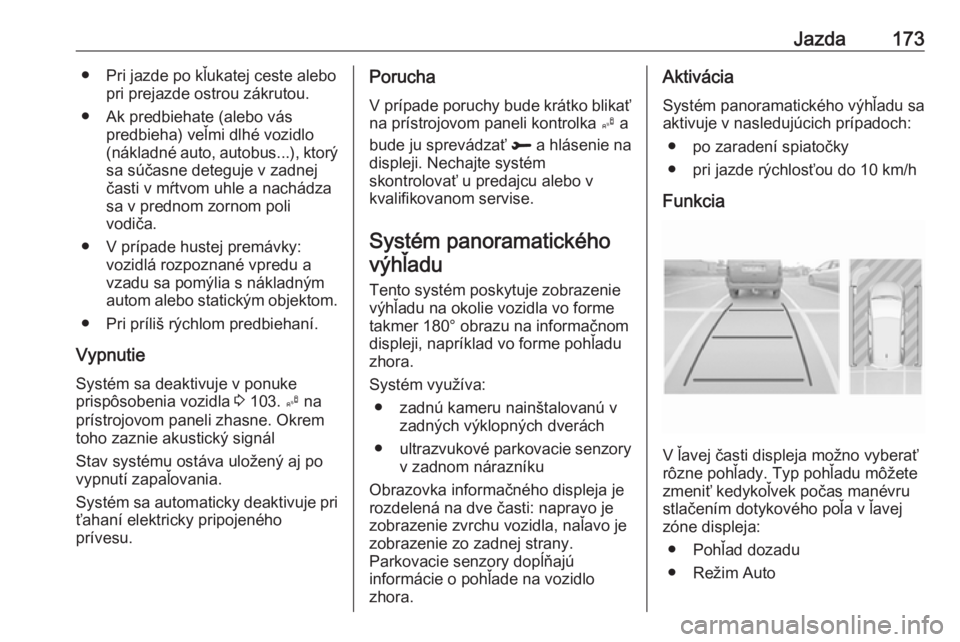

Page 175 of 269
Jazda173● Pri jazde po kľukatej ceste alebopri prejazde ostrou zákrutou.
● Ak predbiehate (alebo vás predbieha) veľmi dlhé vozidlo
(nákladné auto, autobus...), ktorý sa súčasne deteguje v zadnejčasti v mŕtvom uhle a nachádzasa v prednom zornom poli
vodiča.
● V prípade hustej premávky: vozidlá rozpoznané vpredu a
vzadu sa pomýlia s nákladným
autom alebo statickým objektom.
● Pri príliš rýchlom predbiehaní.
Vypnutie Systém sa deaktivuje v ponuke
prispôsobenia vozidla 3 103. 0025 na
prístrojovom paneli zhasne. Okrem
toho zaznie akustický signál
Stav systému ostáva uložený aj po
vypnutí zapaľovania.
Systém sa automaticky deaktivuje pri
ťahaní elektricky pripojeného
prívesu.Porucha
V prípade poruchy bude krátko blikať na prístrojovom paneli kontrolka 0025 a
bude ju sprevádzať R a hlásenie na
displeji. Nechajte systém
skontrolovať u predajcu alebo v
kvalifikovanom servise.
Systém panoramatického výhľadu
Tento systém poskytuje zobrazenie
výhľadu na okolie vozidla vo forme
takmer 180° obrazu na informačnom
displeji, napríklad vo forme pohľadu
zhora.
Systém využíva: ● zadnú kameru nainštalovanú v zadných výklopných dverách
● ultrazvukové parkovacie senzory
v zadnom nárazníku
Obrazovka informačného displeja je
rozdelená na dve časti: napravo je zobrazenie zvrchu vozidla, naľavo je
zobrazenie zo zadnej strany.
Parkovacie senzory dopĺňajú
informácie o pohľade na vozidlo
zhora.Aktivácia
Systém panoramatického výhľadu sa
aktivuje v nasledujúcich prípadoch:
● po zaradení spiatočky
● pri jazde rýchlosťou do 10 km/h
Funkcia
V ľavej časti displeja možno vyberať
rôzne pohľady. Typ pohľadu môžete
zmeniť kedykoľvek počas manévru
stlačením dotykového poľa v ľavej
zóne displeja:
● Pohľad dozadu
● Režim Auto

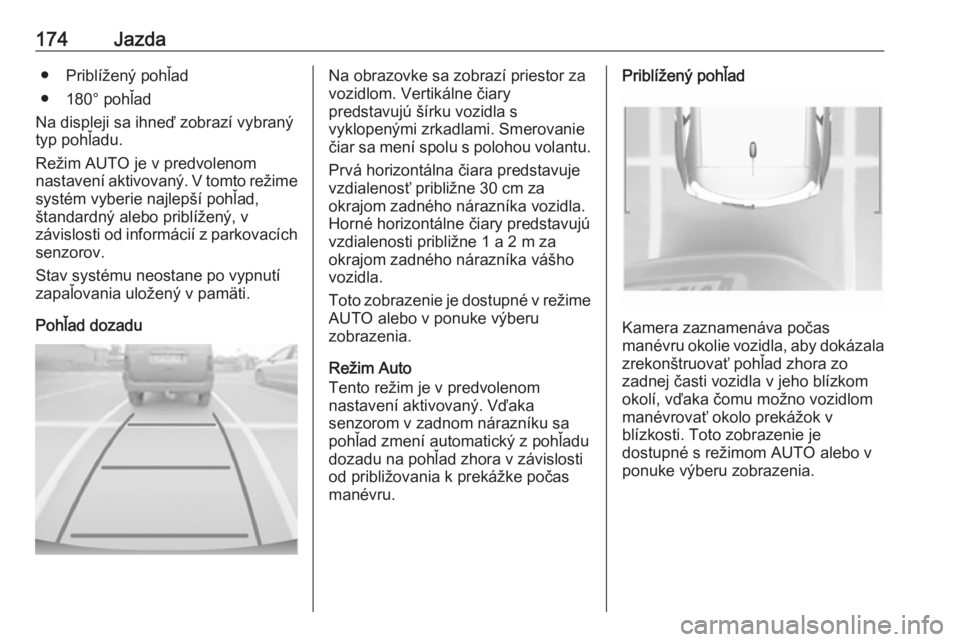

Page 176 of 269
174Jazda● Priblížený pohľad
● 180° pohľad
Na displeji sa ihneď zobrazí vybraný
typ pohľadu.
Režim AUTO je v predvolenom
nastavení aktivovaný. V tomto režime systém vyberie najlepší pohľad,
štandardný alebo priblížený, v
závislosti od informácií z parkovacích
senzorov.
Stav systému neostane po vypnutí
zapaľovania uložený v pamäti.
Pohľad dozaduNa obrazovke sa zobrazí priestor za
vozidlom. Vertikálne čiary
predstavujú šírku vozidla s
vyklopenými zrkadlami. Smerovanie
čiar sa mení spolu s polohou volantu.
Prvá horizontálna čiara predstavuje
vzdialenosť približne 30 cm za
okrajom zadného nárazníka vozidla. Horné horizontálne čiary predstavujú
vzdialenosti približne 1 a 2 m za
okrajom zadného nárazníka vášho
vozidla.
Toto zobrazenie je dostupné v režime AUTO alebo v ponuke výberu
zobrazenia.
Režim Auto
Tento režim je v predvolenom
nastavení aktivovaný. Vďaka
senzorom v zadnom nárazníku sa
pohľad zmení automatický z pohľadu
dozadu na pohľad zhora v závislosti
od približovania k prekážke počas
manévru.Priblížený pohľad
Kamera zaznamenáva počas
manévru okolie vozidla, aby dokázala zrekonštruovať pohľad zhora zo
zadnej časti vozidla v jeho blízkom
okolí, vďaka čomu možno vozidlom
manévrovať okolo prekážok v
blízkosti. Toto zobrazenie je
dostupné s režimom AUTO alebo v
ponuke výberu zobrazenia.

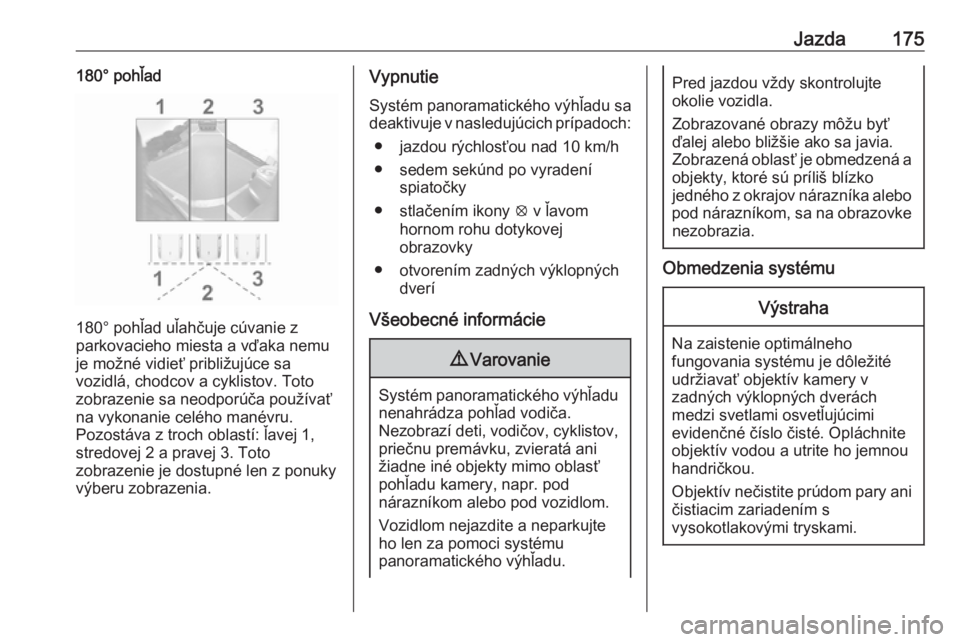

Page 177 of 269
Jazda175180° pohľad
180° pohľad uľahčuje cúvanie z
parkovacieho miesta a vďaka nemu
je možné vidieť približujúce sa
vozidlá, chodcov a cyklistov. Toto
zobrazenie sa neodporúča používať
na vykonanie celého manévru.
Pozostáva z troch oblastí: ľavej 1,
stredovej 2 a pravej 3. Toto
zobrazenie je dostupné len z ponuky
výberu zobrazenia.
Vypnutie
Systém panoramatického výhľadu sa
deaktivuje v nasledujúcich prípadoch:
● jazdou rýchlosťou nad 10 km/h
● sedem sekúnd po vyradení spiatočky
● stlačením ikony 0054 v ľavom
hornom rohu dotykovej
obrazovky
● otvorením zadných výklopných dverí
Všeobecné informácie9 Varovanie
Systém panoramatického výhľadu
nenahrádza pohľad vodiča.
Nezobrazí deti, vodičov, cyklistov, priečnu premávku, zvieratá ani
žiadne iné objekty mimo oblasť
pohľadu kamery, napr. pod
nárazníkom alebo pod vozidlom.
Vozidlom nejazdite a neparkujte ho len za pomoci systému
panoramatického výhľadu.
Pred jazdou vždy skontrolujte
okolie vozidla.
Zobrazované obrazy môžu byť
ďalej alebo bližšie ako sa javia. Zobrazená oblasť je obmedzená a objekty, ktoré sú príliš blízko
jedného z okrajov nárazníka alebo
pod nárazníkom, sa na obrazovke nezobrazia.
Obmedzenia systému
Výstraha
Na zaistenie optimálneho
fungovania systému je dôležité udržiavať objektív kamery v
zadných výklopných dverách
medzi svetlami osvetľujúcimi
evidenčné číslo čisté. Opláchnite
objektív vodou a utrite ho jemnou
handričkou.
Objektív nečistite prúdom pary ani
čistiacim zariadením s
vysokotlakovými tryskami.
Page 178 of 269

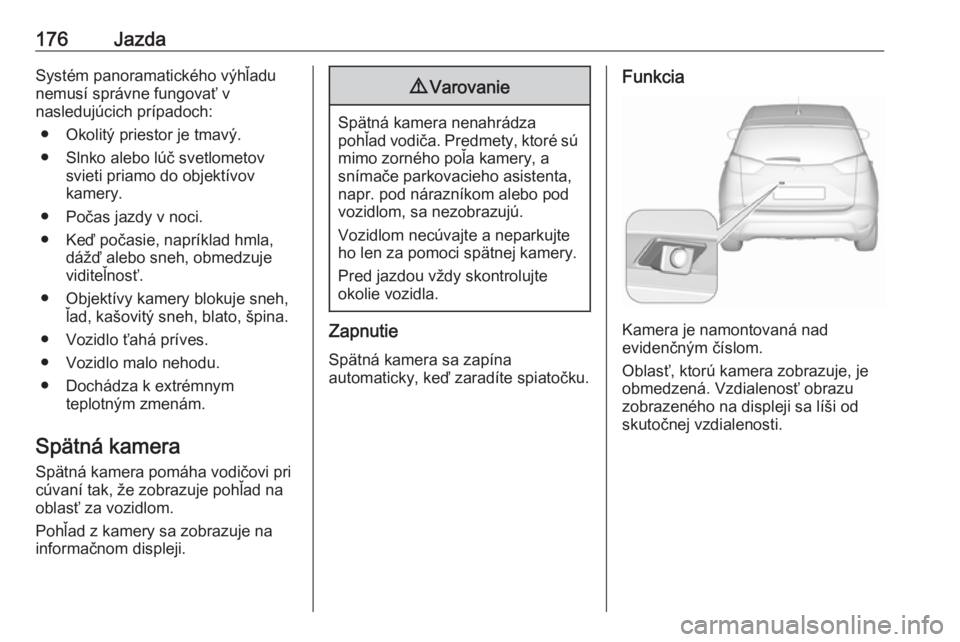

176JazdaSystém panoramatického výhľadu
nemusí správne fungovať v
nasledujúcich prípadoch:
● Okolitý priestor je tmavý.
● Slnko alebo lúč svetlometov svieti priamo do objektívov
kamery.
● Počas jazdy v noci.
● Keď počasie, napríklad hmla, dážď alebo sneh, obmedzuje
viditeľnosť.
● Objektívy kamery blokuje sneh, ľad, kašovitý sneh, blato, špina.
● Vozidlo ťahá príves.
● Vozidlo malo nehodu.
● Dochádza k extrémnym teplotným zmenám.
Spätná kamera
Spätná kamera pomáha vodičovi pri
cúvaní tak, že zobrazuje pohľad na
oblasť za vozidlom.
Pohľad z kamery sa zobrazuje na
informačnom displeji.9 Varovanie
Spätná kamera nenahrádza
pohľad vodiča. Predmety, ktoré sú
mimo zorného poľa kamery, a
snímače parkovacieho asistenta,
napr. pod nárazníkom alebo pod
vozidlom, sa nezobrazujú.
Vozidlom necúvajte a neparkujte
ho len za pomoci spätnej kamery.
Pred jazdou vždy skontrolujte
okolie vozidla.
Zapnutie
Spätná kamera sa zapína
automaticky, keď zaradíte spiatočku.
Funkcia
Kamera je namontovaná nad
evidenčným číslom.
Oblasť, ktorú kamera zobrazuje, je
obmedzená. Vzdialenosť obrazu
zobrazeného na displeji sa líši od
skutočnej vzdialenosti.
Page 179 of 269

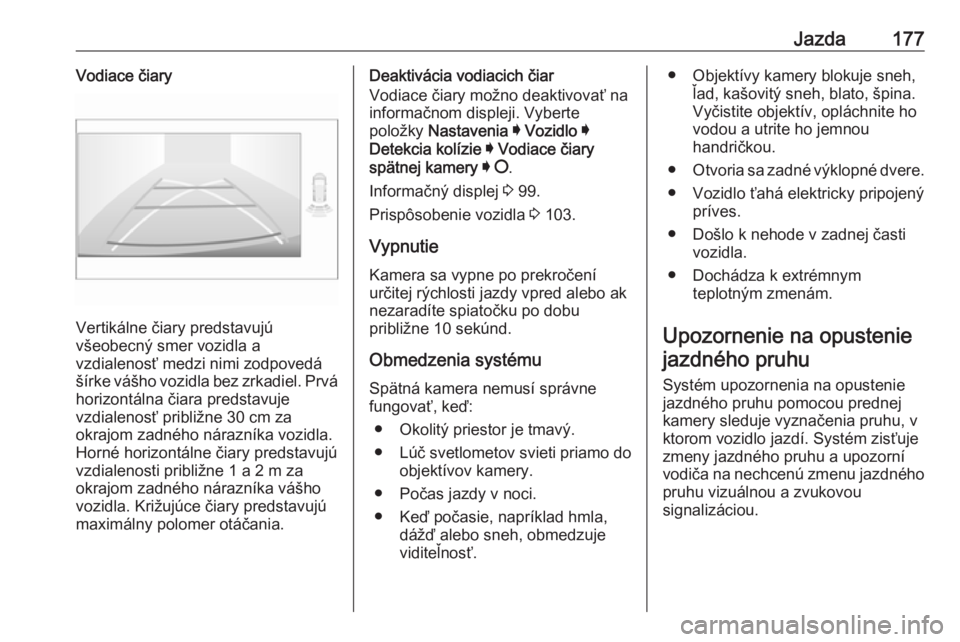

Jazda177Vodiace čiary
Vertikálne čiary predstavujú
všeobecný smer vozidla a
vzdialenosť medzi nimi zodpovedá
šírke vášho vozidla bez zrkadiel. Prvá horizontálna čiara predstavuje
vzdialenosť približne 30 cm za
okrajom zadného nárazníka vozidla.
Horné horizontálne čiary predstavujú
vzdialenosti približne 1 a 2 m za
okrajom zadného nárazníka vášho
vozidla. Križujúce čiary predstavujú
maximálny polomer otáčania.
Deaktivácia vodiacich čiar
Vodiace čiary možno deaktivovať na
informačnom displeji. Vyberte
položky Nastavenia I Vozidlo I
Detekcia kolízie I Vodiace čiary
spätnej kamery I § .
Informačný displej 3 99.
Prispôsobenie vozidla 3 103.
Vypnutie
Kamera sa vypne po prekročení
určitej rýchlosti jazdy vpred alebo ak
nezaradíte spiatočku po dobu
približne 10 sekúnd.
Obmedzenia systému
Spätná kamera nemusí správne
fungovať, keď:
● Okolitý priestor je tmavý.
● Lúč svetlometov svieti priamo do
objektívov kamery.
● Počas jazdy v noci.
● Keď počasie, napríklad hmla, dážď alebo sneh, obmedzuje
viditeľnosť.● Objektívy kamery blokuje sneh, ľad, kašovitý sneh, blato, špina.
Vyčistite objektív, opláchnite ho
vodou a utrite ho jemnou
handričkou.
● Otvoria sa zadné výklopné dvere.
● Vozidlo ťahá elektricky pripojený príves.
● Došlo k nehode v zadnej časti vozidla.
● Dochádza k extrémnym teplotným zmenám.
Upozornenie na opustenie jazdného pruhu
Systém upozornenia na opustenie
jazdného pruhu pomocou prednej
kamery sleduje vyznačenia pruhu, v
ktorom vozidlo jazdí. Systém zisťuje
zmeny jazdného pruhu a upozorní
vodiča na nechcenú zmenu jazdného pruhu vizuálnou a zvukovou
signalizáciou.
Page 180 of 269

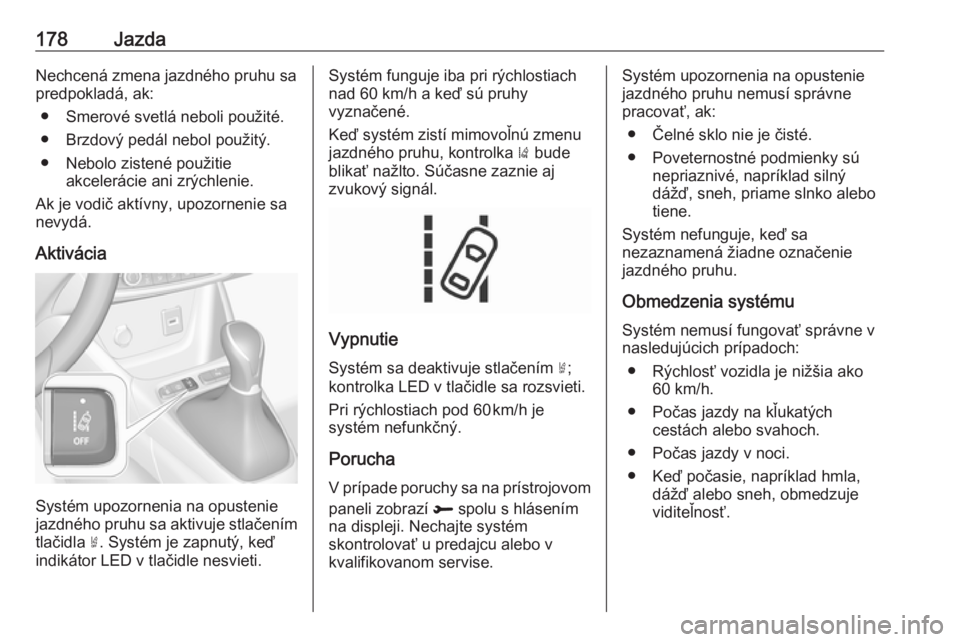

178JazdaNechcená zmena jazdného pruhu sa
predpokladá, ak:
● Smerové svetlá neboli použité.● Brzdový pedál nebol použitý.
● Nebolo zistené použitie akcelerácie ani zrýchlenie.
Ak je vodič aktívny, upozornenie sa
nevydá.
Aktivácia
Systém upozornenia na opustenie
jazdného pruhu sa aktivuje stlačením
tlačidla 007D. Systém je zapnutý, keď
indikátor LED v tlačidle nesvieti.
Systém funguje iba pri rýchlostiach
nad 60 km/h a keď sú pruhy
vyznačené.
Keď systém zistí mimovoľnú zmenu
jazdného pruhu, kontrolka 000C bude
blikať nažlto. Súčasne zaznie aj
zvukový signál.
Vypnutie
Systém sa deaktivuje stlačením 007D;
kontrolka LED v tlačidle sa rozsvieti.
Pri rýchlostiach pod 60 km/h je
systém nefunkčný.
Porucha
V prípade poruchy sa na prístrojovom
paneli zobrazí R spolu s hlásením
na displeji. Nechajte systém
skontrolovať u predajcu alebo v
kvalifikovanom servise.
Systém upozornenia na opustenie
jazdného pruhu nemusí správne
pracovať, ak:
● Čelné sklo nie je čisté.
● Poveternostné podmienky sú nepriaznivé, napríklad silný
dážď, sneh, priame slnko alebo tiene.
Systém nefunguje, keď sa
nezaznamená žiadne označenie
jazdného pruhu.
Obmedzenia systému Systém nemusí fungovať správne v
nasledujúcich prípadoch:
● Rýchlosť vozidla je nižšia ako 60 km/h.
● Počas jazdy na kľukatých cestách alebo svahoch.
● Počas jazdy v noci.
● Keď počasie, napríklad hmla, dážď alebo sneh, obmedzujeviditeľnosť.
