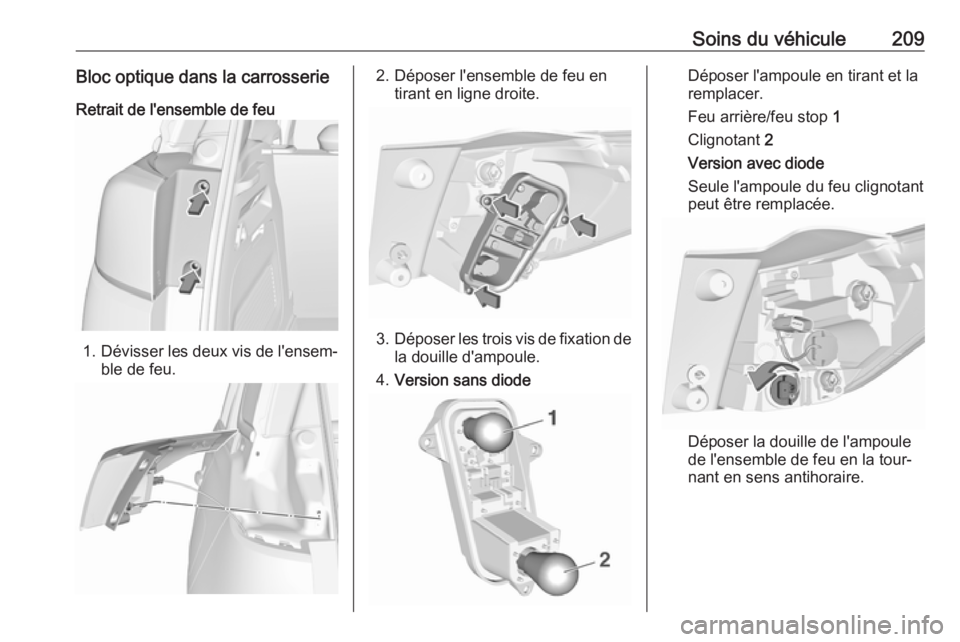

Soins du véhicule209Bloc optique dans la carrosserie
Retrait de l'ensemble de feu
1. Dévisser les deux vis de l'ensem‐
ble de feu.
2. Déposer l'ensemble de feu en tirant en ligne droite.
3.Déposer les trois vis de fixation de
la douille d'ampoule.
4. Version sans diode
Déposer l'ampoule en tirant et la
remplacer.
Feu arrière/feu stop 1
Clignotant 2
Version avec diode
Seule l'ampoule du feu clignotant
peut être remplacée.
Déposer la douille de l'ampoule
de l'ensemble de feu en la tour‐
nant en sens antihoraire.

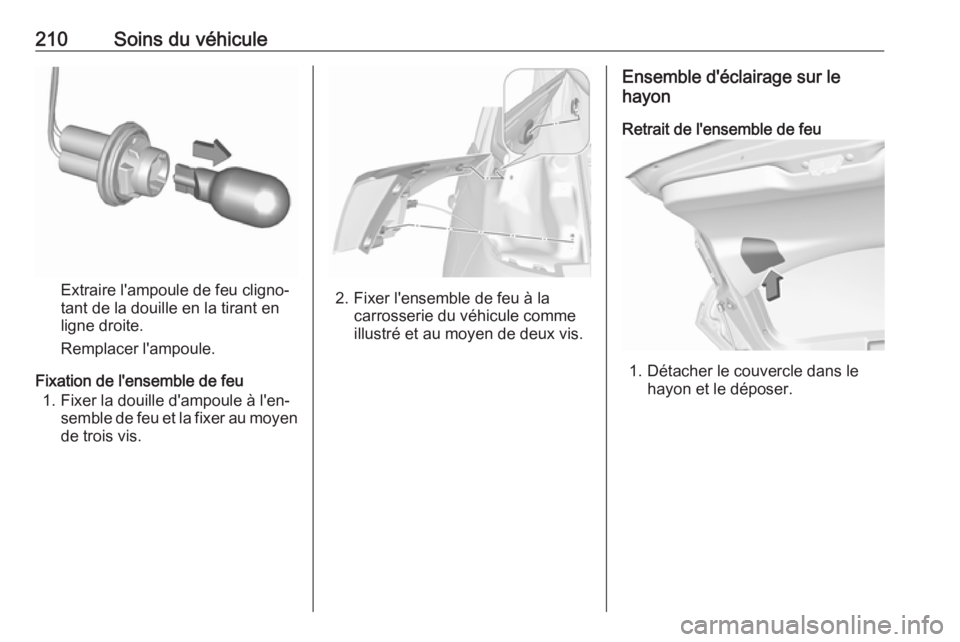

210Soins du véhicule
Extraire l'ampoule de feu cligno‐
tant de la douille en la tirant en
ligne droite.
Remplacer l'ampoule.
Fixation de l'ensemble de feu 1. Fixer la douille d'ampoule à l'en‐ semble de feu et la fixer au moyen
de trois vis.2. Fixer l'ensemble de feu à la carrosserie du véhicule comme
illustré et au moyen de deux vis.
Ensemble d'éclairage sur le
hayon
Retrait de l'ensemble de feu
1. Détacher le couvercle dans le hayon et le déposer.

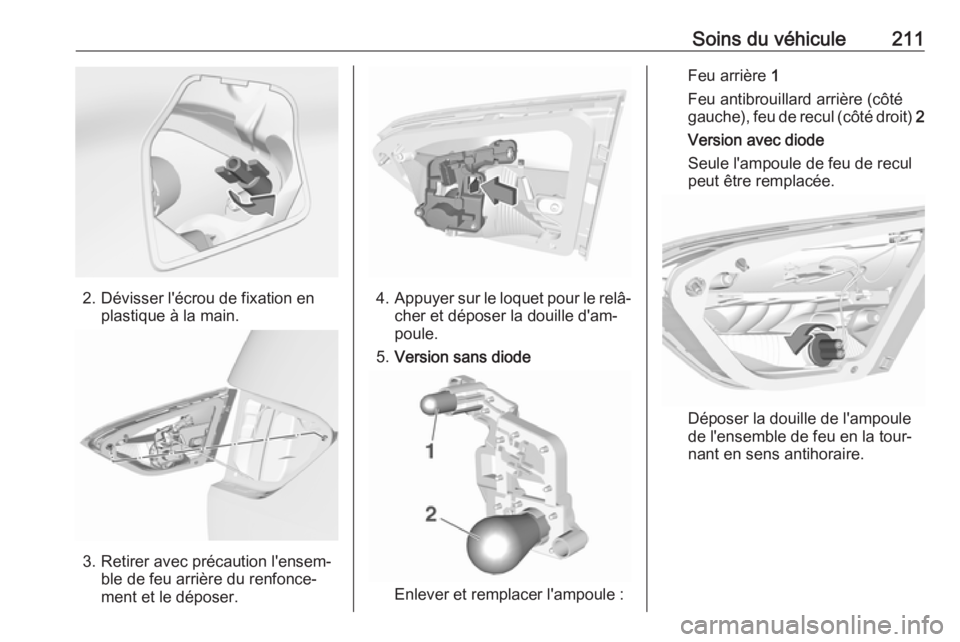

Soins du véhicule211
2. Dévisser l'écrou de fixation enplastique à la main.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Appuyer sur le loquet pour le relâ‐
cher et déposer la douille d'am‐
poule.
5. Version sans diode
Enlever et remplacer l'ampoule :
Feu arrière 1
Feu antibrouillard arrière (côté
gauche), feu de recul (côté droit) 2
Version avec diode
Seule l'ampoule de feu de recul
peut être remplacée.
Déposer la douille de l'ampoule
de l'ensemble de feu en la tour‐
nant en sens antihoraire.

212Soins du véhicule
Extraire l'ampoule de la douille en
la tirant en ligne droite.
Remplacer l'ampoule.
Fixation de l'ensemble de feu 1. Fixer la douille d'ampoule à l'en‐ semble de feu.2. Fixer l'ensemble de feu au hayon.
3. Fixer l'ensemble de feu avec l'écrou de plastique.
4. Fixer le couvercle au hayon.
Clignotants latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

Soins du véhicule213
2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
L'éclairage de la plaque d'immatricu‐
lation est assuré par des LED qui ne
peuvent pas être remplacées. En cas
de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.

214Soins du véhiculeCircuit électriqueFusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut ou le côté sur les différents types de fusibles et retirer le fusible.

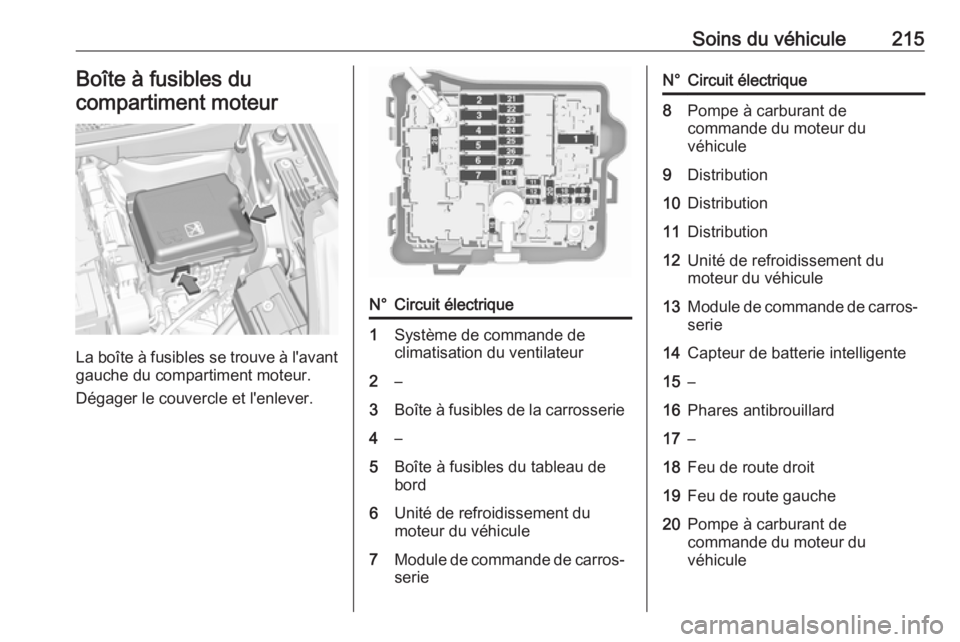

Soins du véhicule215Boîte à fusibles ducompartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
N°Circuit électrique1Système de commande de
climatisation du ventilateur2–3Boîte à fusibles de la carrosserie4–5Boîte à fusibles du tableau de
bord6Unité de refroidissement du
moteur du véhicule7Module de commande de carros‐ serieN°Circuit électrique8Pompe à carburant de
commande du moteur du
véhicule9Distribution10Distribution11Distribution12Unité de refroidissement du
moteur du véhicule13Module de commande de carros‐ serie14Capteur de batterie intelligente15–16Phares antibrouillard17–18Feu de route droit19Feu de route gauche20Pompe à carburant de
commande du moteur du
véhicule

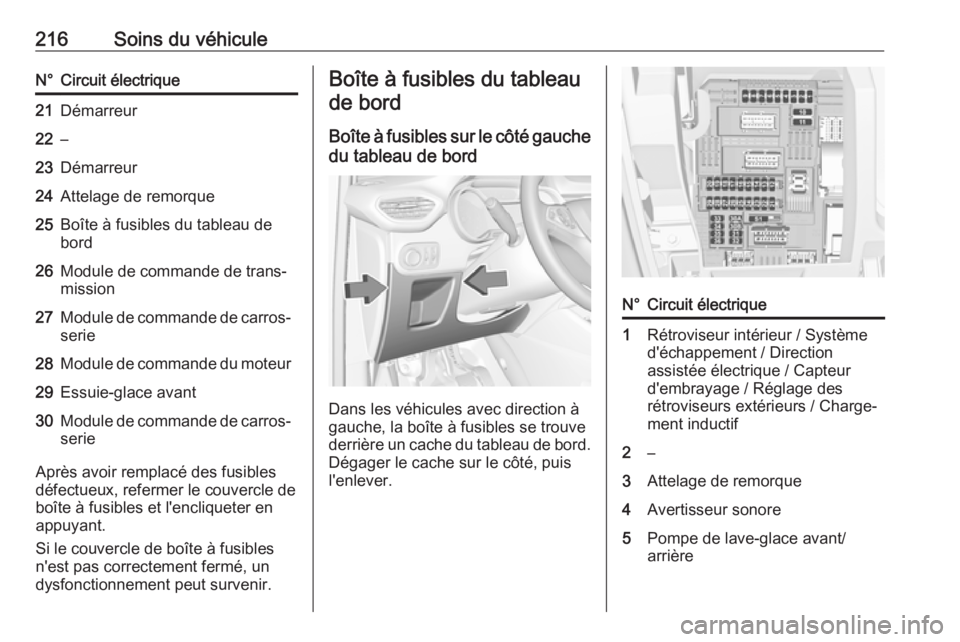

216Soins du véhiculeN°Circuit électrique21Démarreur22–23Démarreur24Attelage de remorque25Boîte à fusibles du tableau de
bord26Module de commande de trans‐
mission27Module de commande de carros‐ serie28Module de commande du moteur29Essuie-glace avant30Module de commande de carros‐serie
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
Boîte à fusibles sur le côté gauche
du tableau de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière un cache du tableau de bord.
Dégager le cache sur le côté, puis
l'enlever.
N°Circuit électrique1Rétroviseur intérieur / Système
d'échappement / Direction
assistée électrique / Capteur
d'embrayage / Réglage des
rétroviseurs extérieurs / Charge‐
ment inductif2–3Attelage de remorque4Avertisseur sonore5Pompe de lave-glace avant/
arrière

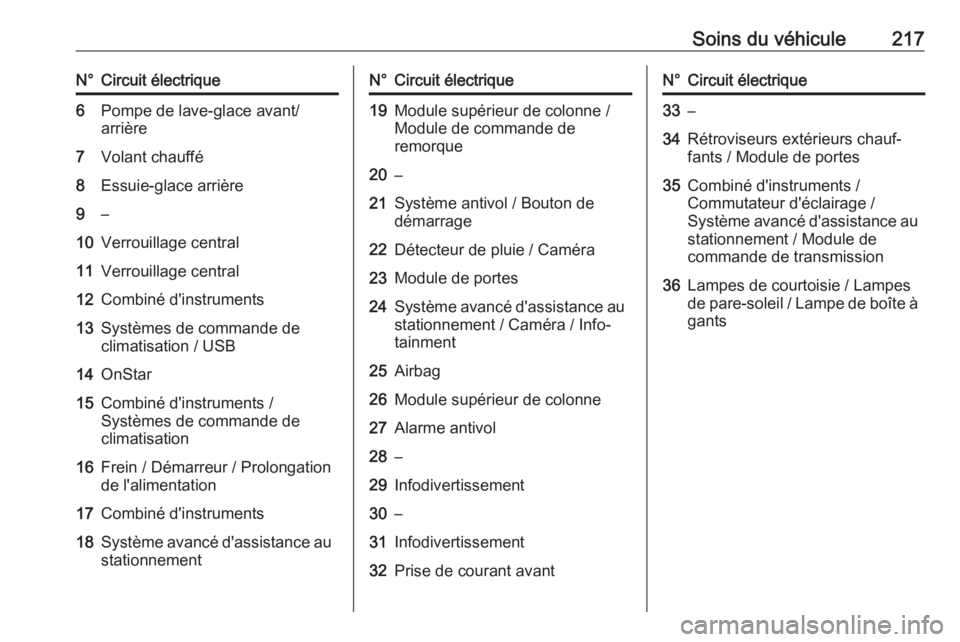

Soins du véhicule217N°Circuit électrique6Pompe de lave-glace avant/
arrière7Volant chauffé8Essuie-glace arrière9–10Verrouillage central11Verrouillage central12Combiné d'instruments13Systèmes de commande de
climatisation / USB14OnStar15Combiné d'instruments /
Systèmes de commande de
climatisation16Frein / Démarreur / Prolongation
de l'alimentation17Combiné d'instruments18Système avancé d'assistance au
stationnementN°Circuit électrique19Module supérieur de colonne /
Module de commande de
remorque20–21Système antivol / Bouton de
démarrage22Détecteur de pluie / Caméra23Module de portes24Système avancé d'assistance au
stationnement / Caméra / Info‐
tainment25Airbag26Module supérieur de colonne27Alarme antivol28–29Infodivertissement30–31Infodivertissement32Prise de courant avantN°Circuit électrique33–34Rétroviseurs extérieurs chauf‐
fants / Module de portes35Combiné d'instruments /
Commutateur d'éclairage /
Système avancé d'assistance au
stationnement / Module de
commande de transmission36Lampes de courtoisie / Lampes
de pare-soleil / Lampe de boîte à gants

218Soins du véhiculeBoîte à fusibles sur le côté droit dutableau de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants et retirer
le couvercle. Déposer le support.
N°Circuit électrique1Lunette arrière chauffante2Rétroviseurs extérieurs chauf‐
fants3Lève-vitre électrique avant4Bloc de commande de porte
conducteur5Lève-vitre électrique arrière6Sièges chauffants7–8InfodivertissementN°Circuit électrique9–10Prise de courant arrière11–12–
