OPEL CROSSLAND X 2019.75 Instrukcja obsługi (in Polish)

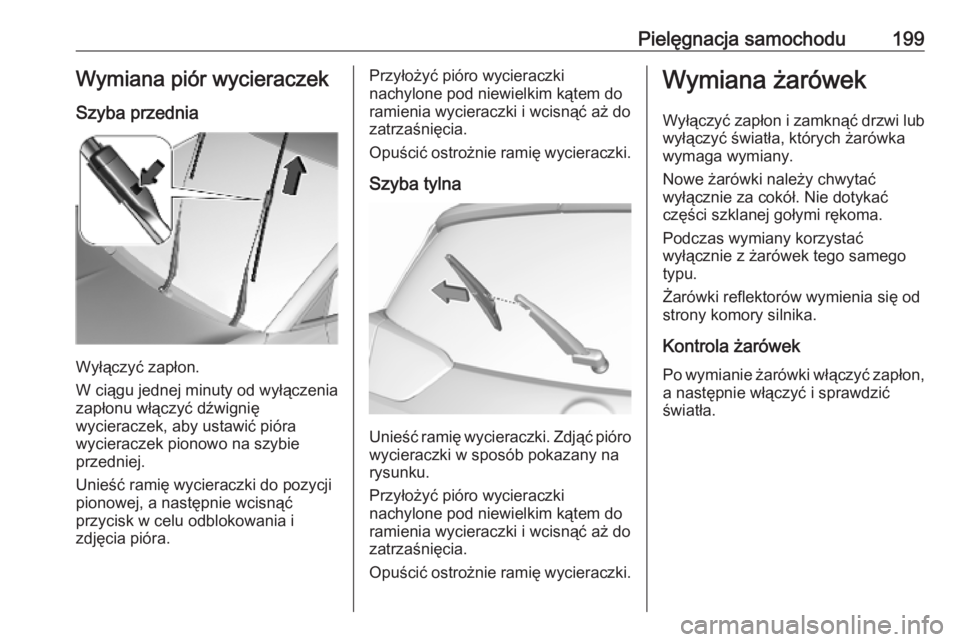

Pielęgnacja samochodu199Wymiana piór wycieraczek
Szyba przednia
Wyłączyć zapłon.
W ciągu jednej minuty od wyłączenia
zapłonu włączyć dźwignię
wycieraczek, aby ustawić pióra
wycieraczek pionowo na szybie
przedniej.
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Szyba tylna
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.

200Pielęgnacja samochoduReflektory halogenowe1:światło drogowe, kierunkowskaz2:światła mijaniaŚwiatła drogowe
1. Obrócić osłonę w lewo i zdjąć.
2. Wyciągnąć oprawkę górnejżarówki z obudowy reflektora.
3. Pociągnąć żarówkę w celuwyjęcia ze złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć i wcisnąć oprawkę żarówki w obudowę reflektora,
ustawiając występ w
odpowiednim położeniu.
6. Założyć osłonę i obrócić w prawo.

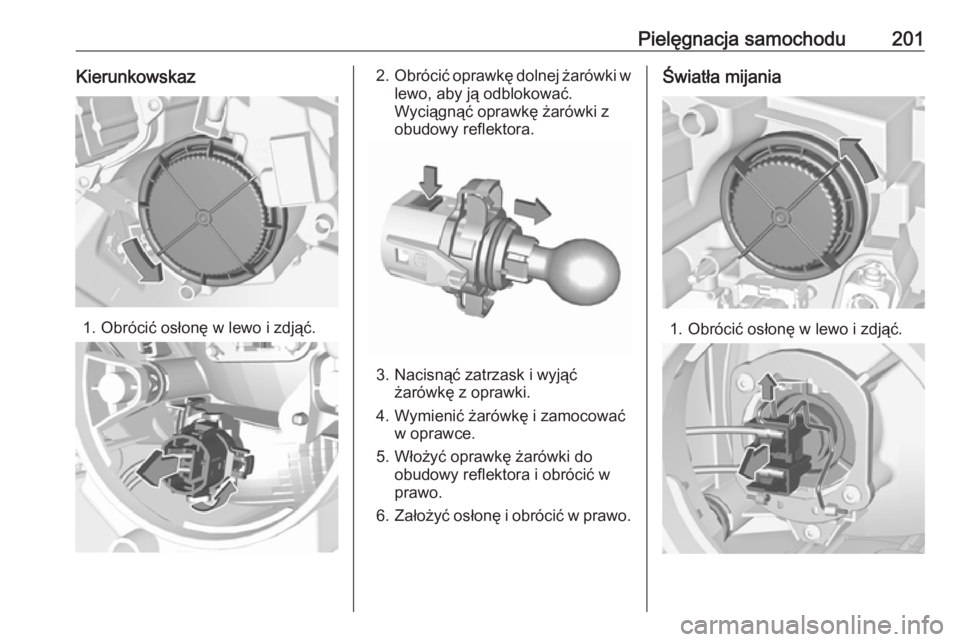

Pielęgnacja samochodu201Kierunkowskaz
1. Obrócić osłonę w lewo i zdjąć.
2.Obrócić oprawkę dolnej żarówki w
lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.
3. Nacisnąć zatrzask i wyjąć żarówkę z oprawki.
4. Wymienić żarówkę i zamocować w oprawce.
5. Włożyć oprawkę żarówki do obudowy reflektora i obrócić w
prawo.
6. Założyć osłonę i obrócić w prawo.
Światła mijania
1. Obrócić osłonę w lewo i zdjąć.

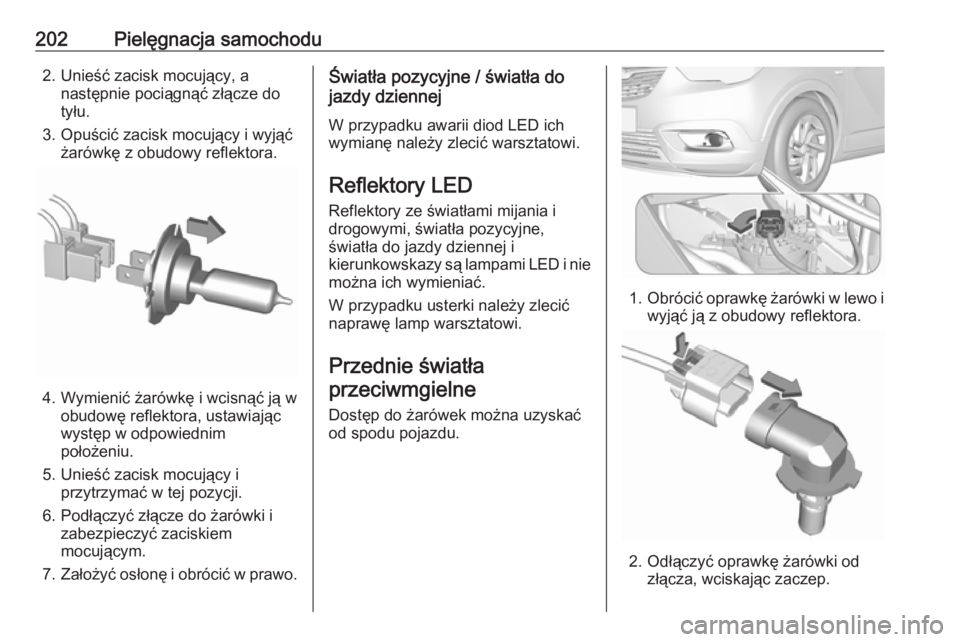

202Pielęgnacja samochodu2. Unieść zacisk mocujący, anastępnie pociągnąć złącze do
tyłu.
3. Opuścić zacisk mocujący i wyjąć żarówkę z obudowy reflektora.
4. Wymienić żarówkę i wcisnąć ją w obudowę reflektora, ustawiając
występ w odpowiednim
położeniu.
5. Unieść zacisk mocujący i przytrzymać w tej pozycji.
6. Podłączyć złącze do żarówki i zabezpieczyć zaciskiem
mocującym.
7. Założyć osłonę i obrócić w prawo.
Światła pozycyjne / światła do
jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED
Reflektory ze światłami mijania i
drogowymi, światła pozycyjne,
światła do jazdy dziennej i
kierunkowskazy są lampami LED i nie można ich wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Przednie światłaprzeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.

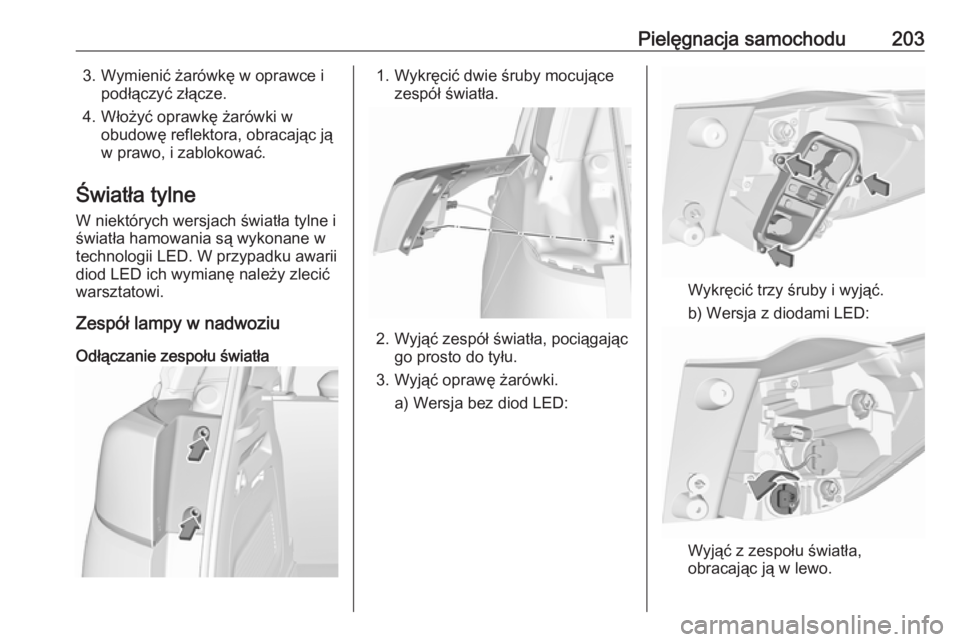

Pielęgnacja samochodu2033. Wymienić żarówkę w oprawce ipodłączyć złącze.
4. Włożyć oprawkę żarówki w obudowę reflektora, obracając ją
w prawo, i zablokować.
Światła tylne W niektórych wersjach światła tylne i
światła hamowania są wykonane w
technologii LED. W przypadku awarii
diod LED ich wymianę należy zlecić
warsztatowi.
Zespół lampy w nadwoziu
Odłączanie zespołu światła1. Wykręcić dwie śruby mocujące zespół światła.
2. Wyjąć zespół światła, pociągającgo prosto do tyłu.
3. Wyjąć oprawę żarówki. a) Wersja bez diod LED:
Wykręcić trzy śruby i wyjąć.b) Wersja z diodami LED:
Wyjąć z zespołu światła,
obracając ją w lewo.

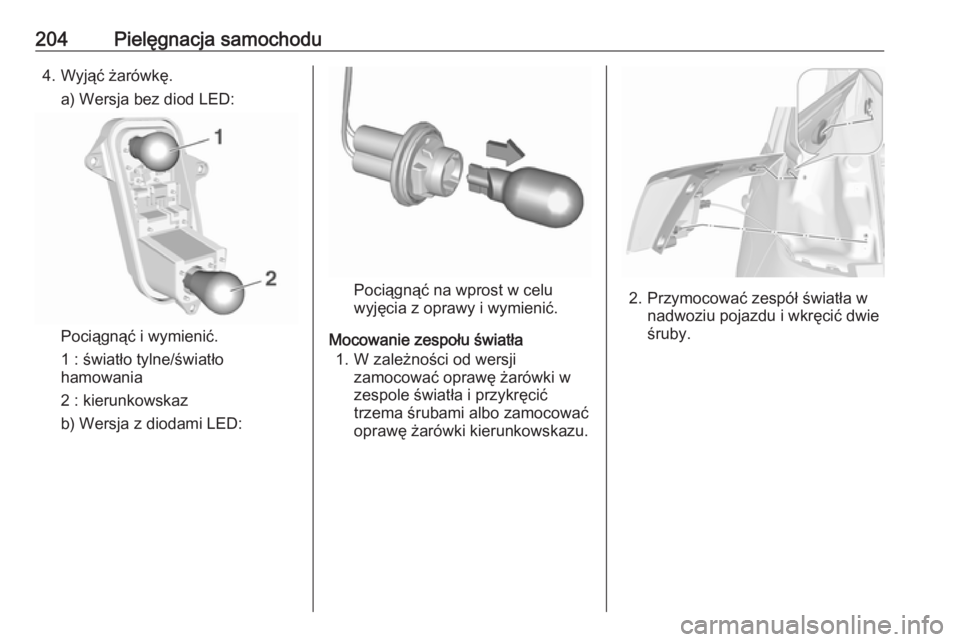

204Pielęgnacja samochodu4. Wyjąć żarówkę.a) Wersja bez diod LED:
Pociągnąć i wymienić.
1 : światło tylne/światło
hamowania
2 : kierunkowskaz
b) Wersja z diodami LED:
Pociągnąć na wprost w celu
wyjęcia z oprawy i wymienić.
Mocowanie zespołu światła 1. W zależności od wersji zamocować oprawę żarówki w
zespole światła i przykręcić trzema śrubami albo zamocować
oprawę żarówki kierunkowskazu.2. Przymocować zespół światła w nadwoziu pojazdu i wkręcić dwie
śruby.

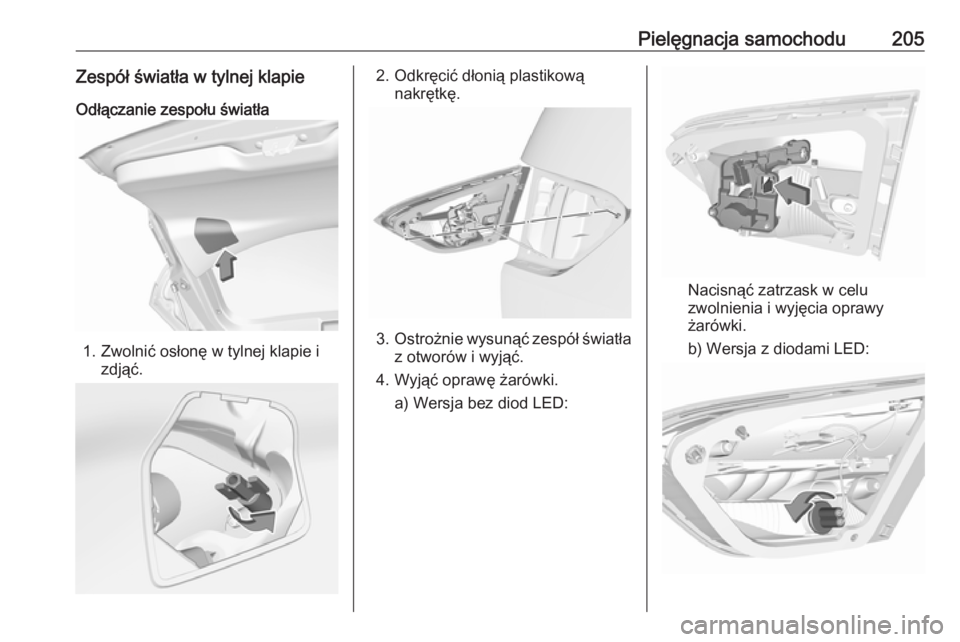

Pielęgnacja samochodu205Zespół światła w tylnej klapieOdłączanie zespołu światła
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Wyjąć oprawę żarówki. a) Wersja bez diod LED:
Nacisnąć zatrzask w celu
zwolnienia i wyjęcia oprawy
żarówki.
b) Wersja z diodami LED:

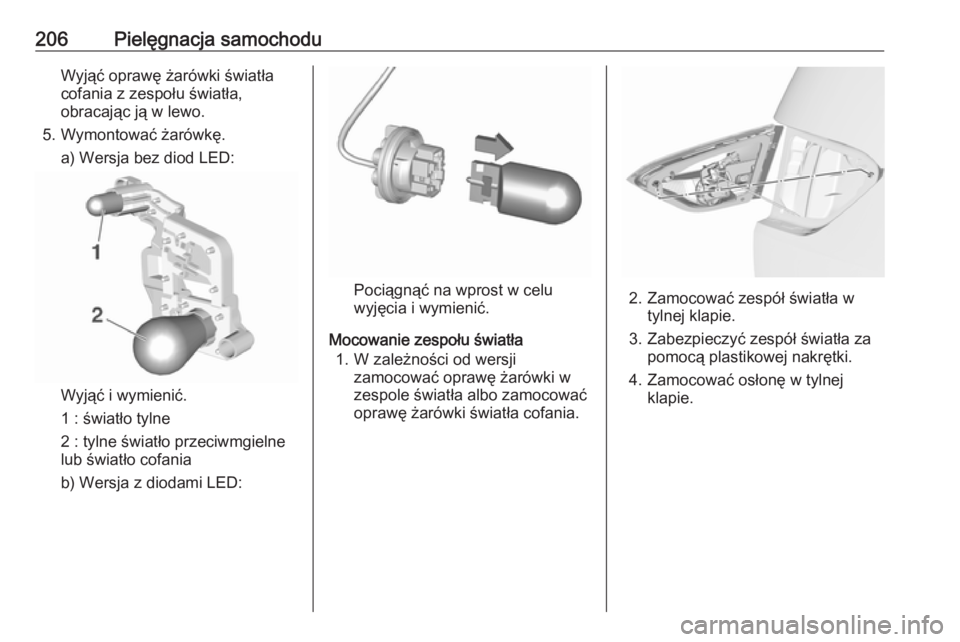

206Pielęgnacja samochoduWyjąć oprawę żarówki światła
cofania z zespołu światła,
obracając ją w lewo.
5. Wymontować żarówkę. a) Wersja bez diod LED:
Wyjąć i wymienić.
1 : światło tylne
2 : tylne światło przeciwmgielne
lub światło cofania
b) Wersja z diodami LED:
Pociągnąć na wprost w celu
wyjęcia i wymienić.
Mocowanie zespołu światła 1. W zależności od wersji zamocować oprawę żarówki w
zespole światła albo zamocować
oprawę żarówki światła cofania.2. Zamocować zespół światła w tylnej klapie.
3. Zabezpieczyć zespół światła za pomocą plastikowej nakrętki.
4. Zamocować osłonę w tylnej klapie.

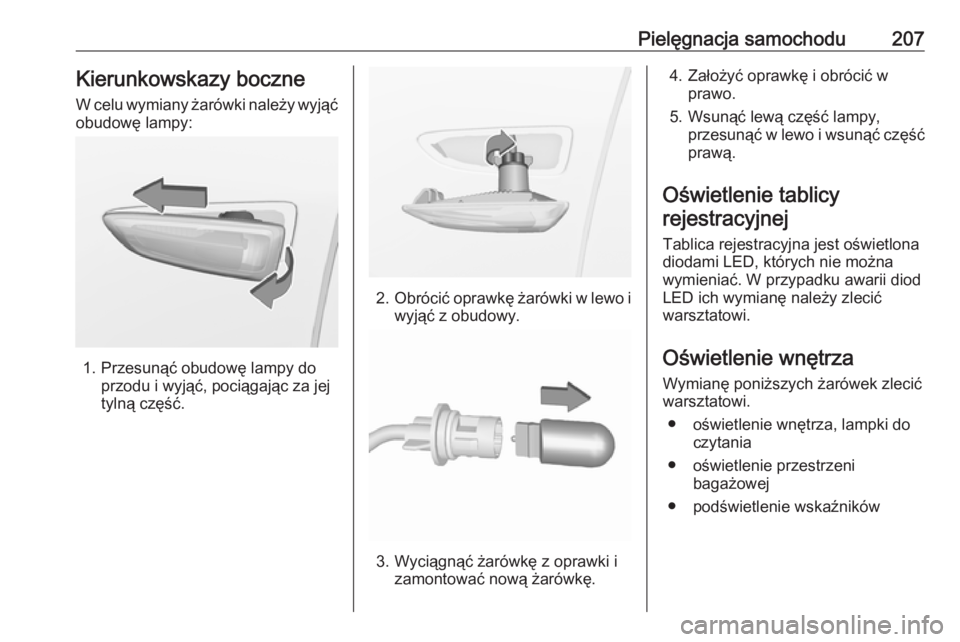

Pielęgnacja samochodu207Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć obudowę lampy do przodu i wyjąć, pociągając za jej
tylną część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
Tablica rejestracyjna jest oświetlona
diodami LED, których nie można
wymieniać. W przypadku awarii diod
LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Wymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźników

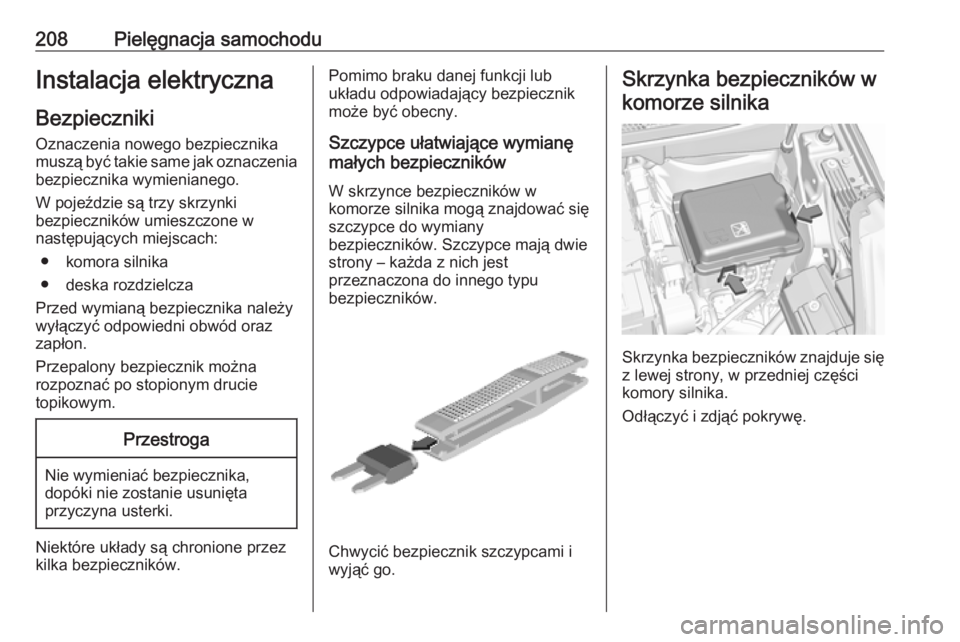

208Pielęgnacja samochoduInstalacja elektrycznaBezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W pojeździe są trzy skrzynki
bezpieczników umieszczone w
następujących miejscach:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników. Szczypce mają dwie
strony – każda z nich jest
przeznaczona do innego typu
bezpieczników.
Chwycić bezpiecznik szczypcami i
wyjąć go.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
