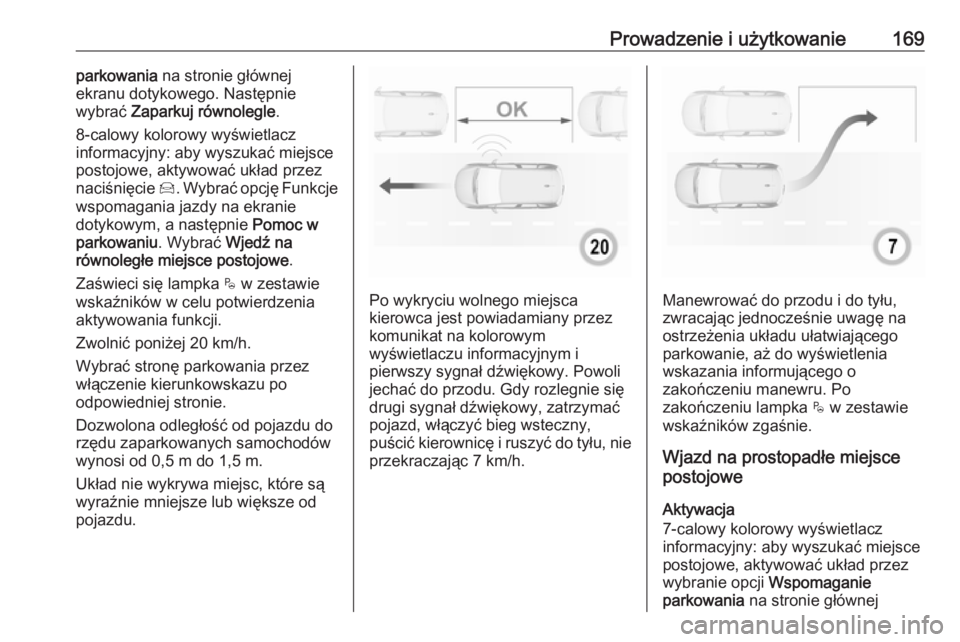

Prowadzenie i użytkowanie169parkowania na stronie głównej
ekranu dotykowego. Następnie
wybrać Zaparkuj równolegle .
8-calowy kolorowy wyświetlacz
informacyjny: aby wyszukać miejsce
postojowe, aktywować układ przez
naciśnięcie Í. Wybrać opcję Funkcje
wspomagania jazdy na ekranie dotykowym, a następnie Pomoc w
parkowaniu . Wybrać Wjedź na
równoległe miejsce postojowe .
Zaświeci się lampka $ w zestawie
wskaźników w celu potwierdzenia
aktywowania funkcji.
Zwolnić poniżej 20 km/h.
Wybrać stronę parkowania przez
włączenie kierunkowskazu po
odpowiedniej stronie.
Dozwolona odległość od pojazdu do rzędu zaparkowanych samochodów
wynosi od 0,5 m do 1,5 m.
Układ nie wykrywa miejsc, które są
wyraźnie mniejsze lub większe od
pojazdu.
Po wykryciu wolnego miejsca
kierowca jest powiadamiany przez
komunikat na kolorowym
wyświetlaczu informacyjnym i
pierwszy sygnał dźwiękowy. Powoli
jechać do przodu. Gdy rozlegnie się
drugi sygnał dźwiękowy, zatrzymać
pojazd, włączyć bieg wsteczny,
puścić kierownicę i ruszyć do tyłu, nie przekraczając 7 km/h.Manewrować do przodu i do tyłu,
zwracając jednocześnie uwagę na ostrzeżenia układu ułatwiającego
parkowanie, aż do wyświetlenia
wskazania informującego o
zakończeniu manewru. Po
zakończeniu lampka $ w zestawie
wskaźników zgaśnie.
Wjazd na prostopadłe miejsce
postojowe
Aktywacja
7-calowy kolorowy wyświetlacz
informacyjny: aby wyszukać miejsce
postojowe, aktywować układ przez
wybranie opcji Wspomaganie
parkowania na stronie głównej

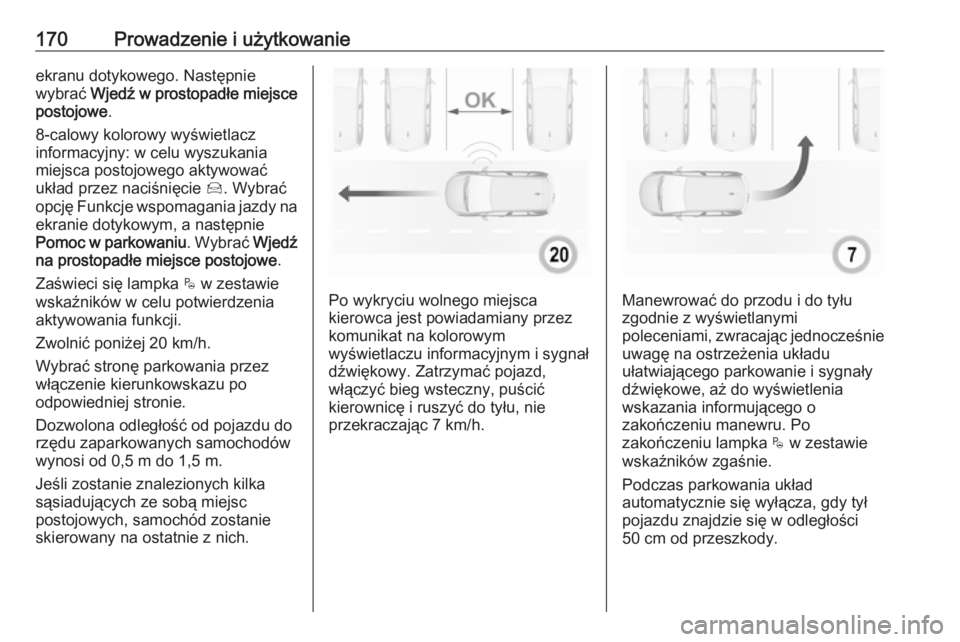

170Prowadzenie i użytkowanieekranu dotykowego. Następnie
wybrać Wjedź w prostopadłe miejsce
postojowe .
8-calowy kolorowy wyświetlacz
informacyjny: w celu wyszukania
miejsca postojowego aktywować
układ przez naciśnięcie Í. Wybrać
opcję Funkcje wspomagania jazdy na
ekranie dotykowym, a następnie
Pomoc w parkowaniu . Wybrać Wjedź
na prostopadłe miejsce postojowe .
Zaświeci się lampka $ w zestawie
wskaźników w celu potwierdzenia
aktywowania funkcji.
Zwolnić poniżej 20 km/h.
Wybrać stronę parkowania przez
włączenie kierunkowskazu po
odpowiedniej stronie.
Dozwolona odległość od pojazdu do rzędu zaparkowanych samochodów
wynosi od 0,5 m do 1,5 m.
Jeśli zostanie znalezionych kilka sąsiadujących ze sobą miejsc
postojowych, samochód zostanie
skierowany na ostatnie z nich.
Po wykryciu wolnego miejsca
kierowca jest powiadamiany przez
komunikat na kolorowym
wyświetlaczu informacyjnym i sygnał
dźwiękowy. Zatrzymać pojazd,
włączyć bieg wsteczny, puścić
kierownicę i ruszyć do tyłu, nie
przekraczając 7 km/h.Manewrować do przodu i do tyłu
zgodnie z wyświetlanymi
poleceniami, zwracając jednocześnie
uwagę na ostrzeżenia układu
ułatwiającego parkowanie i sygnały
dźwiękowe, aż do wyświetlenia
wskazania informującego o
zakończeniu manewru. Po
zakończeniu lampka $ w zestawie
wskaźników zgaśnie.
Podczas parkowania układ
automatycznie się wyłącza, gdy tył
pojazdu znajdzie się w odległości
50 cm od przeszkody.

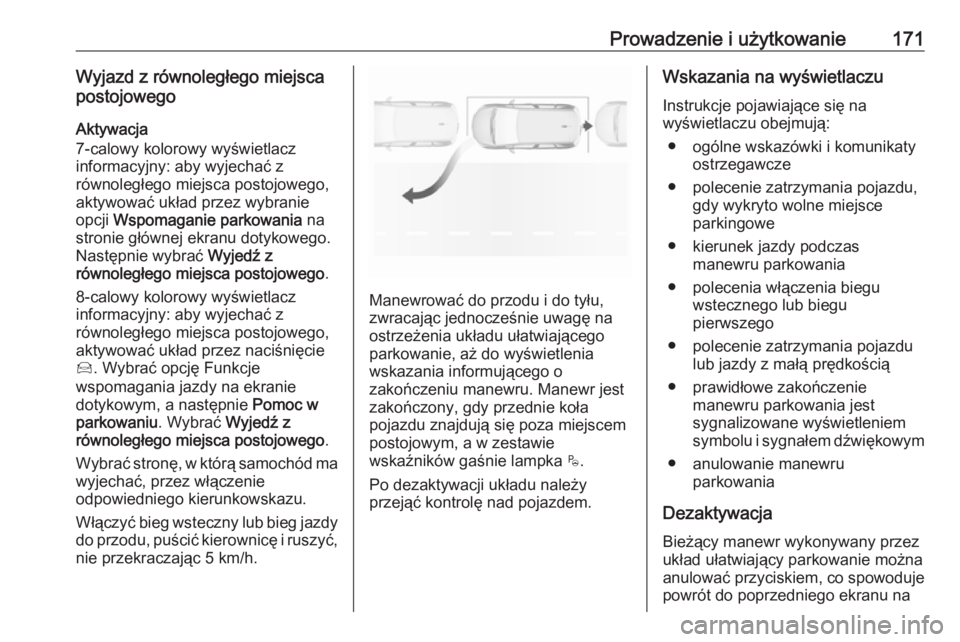

Prowadzenie i użytkowanie171Wyjazd z równoległego miejsca
postojowego
Aktywacja
7-calowy kolorowy wyświetlacz
informacyjny: aby wyjechać z
równoległego miejsca postojowego,
aktywować układ przez wybranie
opcji Wspomaganie parkowania na
stronie głównej ekranu dotykowego.
Następnie wybrać Wyjedź z
równoległego miejsca postojowego .
8-calowy kolorowy wyświetlacz
informacyjny: aby wyjechać z
równoległego miejsca postojowego,
aktywować układ przez naciśnięcie
Í . Wybrać opcję Funkcje
wspomagania jazdy na ekranie
dotykowym, a następnie Pomoc w
parkowaniu . Wybrać Wyjedź z
równoległego miejsca postojowego .
Wybrać stronę, w którą samochód ma
wyjechać, przez włączenie
odpowiedniego kierunkowskazu.
Włączyć bieg wsteczny lub bieg jazdy do przodu, puścić kierownicę i ruszyć, nie przekraczając 5 km/h.
Manewrować do przodu i do tyłu,
zwracając jednocześnie uwagę na ostrzeżenia układu ułatwiającegoparkowanie, aż do wyświetlenia
wskazania informującego o
zakończeniu manewru. Manewr jest zakończony, gdy przednie koła
pojazdu znajdują się poza miejscem
postojowym, a w zestawie
wskaźników gaśnie lampka $.
Po dezaktywacji układu należy przejąć kontrolę nad pojazdem.
Wskazania na wyświetlaczu
Instrukcje pojawiające się na
wyświetlaczu obejmują:
● ogólne wskazówki i komunikaty ostrzegawcze
● polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe
● kierunek jazdy podczas manewru parkowania
● polecenia włączenia biegu wstecznego lub biegu
pierwszego
● polecenie zatrzymania pojazdu lub jazdy z małą prędkością
● prawidłowe zakończenie manewru parkowania jest
sygnalizowane wyświetleniem
symbolu i sygnałem dźwiękowym
● anulowanie manewru parkowania
Dezaktywacja
Bieżący manewr wykonywany przez
układ ułatwiający parkowanie można
anulować przyciskiem, co spowoduje powrót do poprzedniego ekranu na

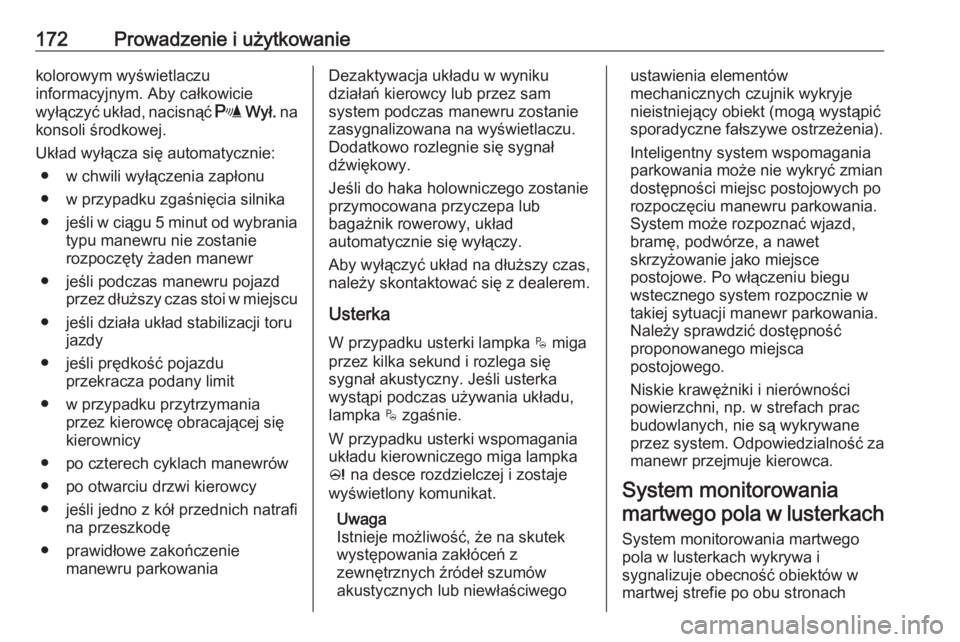

172Prowadzenie i użytkowaniekolorowym wyświetlaczu
informacyjnym. Aby całkowicie
wyłączyć układ, nacisnąć r Wył. na
konsoli środkowej.
Układ wyłącza się automatycznie: ● w chwili wyłączenia zapłonu
● w przypadku zgaśnięcia silnika
● jeśli w ciągu 5 minut od wybrania
typu manewru nie zostanie
rozpoczęty żaden manewr
● jeśli podczas manewru pojazd przez dłuższy czas stoi w miejscu
● jeśli działa układ stabilizacji toru jazdy
● jeśli prędkość pojazdu przekracza podany limit
● w przypadku przytrzymania przez kierowcę obracającej się
kierownicy
● po czterech cyklach manewrów
● po otwarciu drzwi kierowcy
● jeśli jedno z kół przednich natrafi na przeszkodę
● prawidłowe zakończenie manewru parkowaniaDezaktywacja układu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu.
Dodatkowo rozlegnie się sygnał
dźwiękowy.
Jeśli do haka holowniczego zostanie
przymocowana przyczepa lub
bagażnik rowerowy, układ
automatycznie się wyłączy.
Aby wyłączyć układ na dłuższy czas,
należy skontaktować się z dealerem.
Usterka W przypadku usterki lampka $ miga
przez kilka sekund i rozlega się
sygnał akustyczny. Jeśli usterka
wystąpi podczas używania układu,
lampka $ zgaśnie.
W przypadku usterki wspomagania układu kierowniczego miga lampka
c na desce rozdzielczej i zostaje
wyświetlony komunikat.
Uwaga
Istnieje możliwość, że na skutek
występowania zakłóceń z
zewnętrznych źródeł szumów
akustycznych lub niewłaściwegoustawienia elementów
mechanicznych czujnik wykryje
nieistniejący obiekt (mogą wystąpić
sporadyczne fałszywe ostrzeżenia).
Inteligentny system wspomagania
parkowania może nie wykryć zmian
dostępności miejsc postojowych po
rozpoczęciu manewru parkowania.
System może rozpoznać wjazd,
bramę, podwórze, a nawet
skrzyżowanie jako miejsce
postojowe. Po włączeniu biegu
wstecznego system rozpocznie w
takiej sytuacji manewr parkowania.
Należy sprawdzić dostępność
proponowanego miejsca
postojowego.
Niskie krawężniki i nierówności
powierzchni, np. w strefach prac
budowlanych, nie są wykrywane
przez system. Odpowiedzialność za
manewr przejmuje kierowca.
System monitorowania martwego pola w lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
martwej strefie po obu stronach

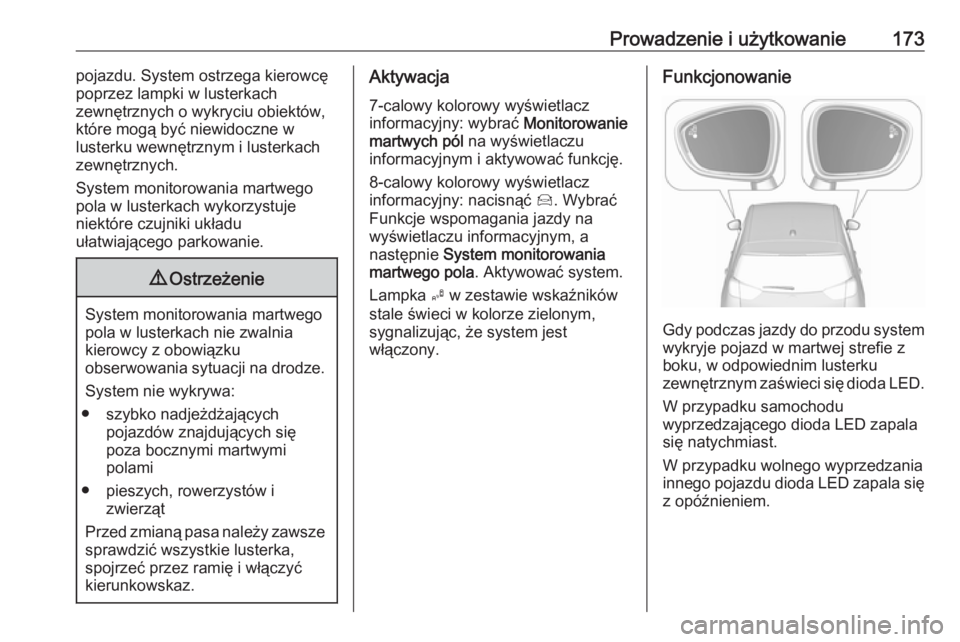

Prowadzenie i użytkowanie173pojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
System monitorowania martwego
pola w lusterkach wykorzystuje
niektóre czujniki układu
ułatwiającego parkowanie.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
● szybko nadjeżdżających pojazdów znajdujących się
poza bocznymi martwymi
polami
● pieszych, rowerzystów i zwierząt
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Aktywacja
7-calowy kolorowy wyświetlacz
informacyjny: wybrać Monitorowanie
martwych pól na wyświetlaczu
informacyjnym i aktywować funkcję.
8-calowy kolorowy wyświetlacz
informacyjny: nacisnąć Í. Wybrać
Funkcje wspomagania jazdy na wyświetlaczu informacyjnym, a
następnie System monitorowania
martwego pola . Aktywować system.
Lampka B w zestawie wskaźników
stale świeci w kolorze zielonym,
sygnalizując, że system jest
włączony.Funkcjonowanie
Gdy podczas jazdy do przodu system
wykryje pojazd w martwej strefie z
boku, w odpowiednim lusterku
zewnętrznym zaświeci się dioda LED.
W przypadku samochodu
wyprzedzającego dioda LED zapala
się natychmiast.
W przypadku wolnego wyprzedzania
innego pojazdu dioda LED zapala się z opóźnieniem.

174Prowadzenie i użytkowanieWarunki działania
Aby system działał prawidłowo,
muszą być spełnione następujące
warunki:
● wszystkie pojazdy poruszają się w tym samym kierunku i na
sąsiednich pasach ruchu
● prędkość jazdy wynosi od 12 do 140 km/h
● wyprzedzanie pojazdu przy różnicy prędkości wynoszącej
mniej niż 10 km/h
● inny pojazd wyprzedza przy różnicy prędkości wynoszącej
mniej niż 25 km/h
● normalne natężenie ruchu
● jazda po prostej drodze lub po łagodnym łuku
W poniższych sytuacjach nie pojawi się żadne ostrzeżenie:
● w przypadku obecności nieruchomych obiektów, np.
zaparkowane pojazdy, barierki,
latarnie, znaki drogowe
● w przypadku pojazdów jadących w przeciwnym kierunku● w przypadku jazdy po krętejdrodze lub ostrym zakręcie
● w przypadku wyprzedzania bardzo długiego pojazdu lub
wyprzedzania przez taki pojazd,
np. ciężarówkę, autokar, który
jest jednocześnie wykrywany w
martwym polu z tyłu i widoczny z przodu w polu widzenia kierowcy
● w przypadku bardzo dużego natężenia ruchu: pojazdy
wykryte z przodu i z tyłu są
mylone z ciężarówką lub
obiektem nieruchomym
● przy zbyt szybkim wyprzedzaniu
Dezaktywacja System wyłącza się w menu
personalizacji ustawień 3 102.
Lampka B w zestawie wskaźników
gaśnie. Dodatkowo rozlegnie się
sygnał dźwiękowy.
W chwili wyłączenia zapłonu stan
systemu zostaje zapisany w pamięci.
Jeśli do haka holowniczego zostanie
przymocowana przyczepa lub
bagażnik rowerowy, układ
automatycznie się wyłączy.Niekorzystne warunki pogodowe, np.
ulewny deszcz, mogą powodować
generowanie fałszywych ostrzeżeń.
Usterka
W przypadku usterki, w zestawie
wskaźników miga przez chwilę B;
towarzyszy jej C i wyświetla się
stosowny komunikat. Należy
skorzystać z pomocy warsztatu.
Układ widoku
panoramicznego
Ten układ umożliwia pokazywanie na wyświetlaczu informacyjnym widoku
otoczenia pojazdu w postaci obrazu o zakresie bliskim 180°, podobnego do
widoku z lotu ptaka.
Układ wykorzystuje: ● kamerę tylną zamontowaną w tylnej klapie
● ultradźwiękowe czujniki parkowania zamontowane w
tylnym zderzaku

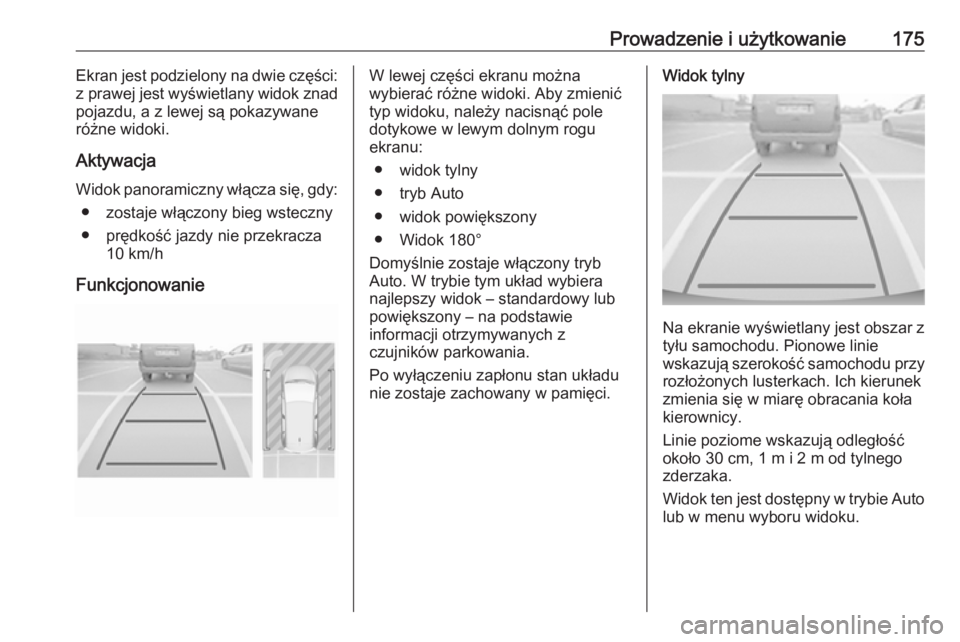

Prowadzenie i użytkowanie175Ekran jest podzielony na dwie części:
z prawej jest wyświetlany widok znad
pojazdu, a z lewej są pokazywane
różne widoki.
Aktywacja Widok panoramiczny włącza się, gdy: ● zostaje włączony bieg wsteczny
● prędkość jazdy nie przekracza 10 km/h
FunkcjonowanieW lewej części ekranu można
wybierać różne widoki. Aby zmienić
typ widoku, należy nacisnąć pole
dotykowe w lewym dolnym rogu
ekranu:
● widok tylny
● tryb Auto
● widok powiększony
● Widok 180°
Domyślnie zostaje włączony tryb
Auto. W trybie tym układ wybiera
najlepszy widok – standardowy lub
powiększony – na podstawie
informacji otrzymywanych z
czujników parkowania.
Po wyłączeniu zapłonu stan układu
nie zostaje zachowany w pamięci.Widok tylny
Na ekranie wyświetlany jest obszar z
tyłu samochodu. Pionowe linie
wskazują szerokość samochodu przy rozłożonych lusterkach. Ich kierunek
zmienia się w miarę obracania koła
kierownicy.
Linie poziome wskazują odległość
około 30 cm, 1 m i 2 m od tylnego
zderzaka.
Widok ten jest dostępny w trybie Auto lub w menu wyboru widoku.

176Prowadzenie i użytkowanieTryb Auto
Ten tryb jest włączany domyślnie.
Wykorzystując czujniki zamontowane w tylnym zderzaku, tryb
automatyczny przełącza widok z tyłu
na widok z góry podczas zbliżania się
do przeszkody w trakcie manewru.
Widok powiększony
Podczas manewru kamera rejestruje
otoczenie pojazdu w celu stworzenia
widoku z góry na tylną część
samochodu i jego bezpośrednie
otoczenie, co umożliwia ominięcie
przeszkód znajdujących się w
pobliżu. Widok ten jest dostępny w
trybie Auto lub w menu wyboru
widoku.
Widok 180°
Widok 180° ułatwia wyjazd tyłem z
miejsca parkingowego, umożliwiając
dostrzeżenie zbliżających się
pojazdów, pieszych i rowerzystów.
Ten widok nie jest zalecany do
wykonania pełnego manewru. Widok
składa się z trzech obszarów: obszar
lewy 1, środkowy 2 i prawy 3. Widok
ten jest dostępny tylko w menu
wyboru widoku.
Dezaktywacja
Widok panoramiczny wyłącza się
poprzez:
● jazdę z prędkością powyżej 10 km/h
● po 7 sekundach od wyłączenia biegu wstecznego
● naciśnięcie ikony q w lewym
górnym rogu ekranu dotykowego
● otwarcie tylnej klapy
Informacje ogólne9 Ostrzeżenie
Układ widoku panoramicznego nie
zwalnia kierowcy z obowiązku
obserwacji obszaru za pojazdem.
Nie będzie wyświetlać dzieci,
pieszych, rowerzystów, pojazdów
zbliżających się z tyłu, zwierząt ani żadnych obiektów znajdujących

Prowadzenie i użytkowanie177się poza zasięgiem kamery, np.
pod zderzakiem lub pod
pojazdem.
Nie jeździć pojazdem ani nie
parkować pojazdu, opierając się
wyłącznie na obrazie z układu
widoku panoramicznego.
Przed ruszeniem zawsze
sprawdzić otoczenie pojazdu.
Wyświetlone obrazy mogą
wydawać się dalsze lub bliższe niż
w rzeczywistości. Wyświetlany
obszar jest ograniczony i obiekty
znajdujące się blisko krawędzi
zderzaka lub pod zderzakiem nie
są widoczne na ekranie.
Ograniczenia systemu
Przestroga
W celu zapewnienia optymalnego
działania układu należy zawsze
utrzymywać w czystości
soczewkę kamery zamontowanej
w tylnej klapie między lampkami
oświetlenia tablicy rejestracyjnej.
Spłukać soczewkę wodą i wytrzeć miękką szmatką.
Soczewki nie należy czyścić przy
użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Układ widoku panoramicznego może
działać nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
● Soczewki kamery są zasłonięte przez śnieg, lód, błoto
pośniegowe, błoto, brud.
● Do haka holowniczego jest przymocowana przyczepa lub
bagażnik rowerowy.
● Pojazd uległ wypadkowi.
● Występują skrajnie duże zmiany temperatur.
Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
wyświetlaczu informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i

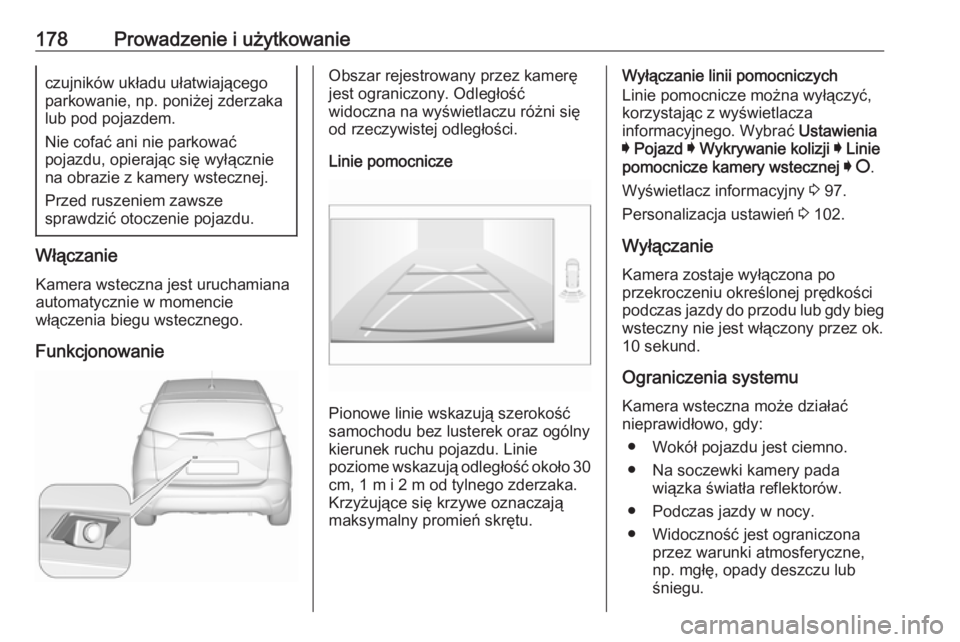

178Prowadzenie i użytkowanieczujników układu ułatwiającego
parkowanie, np. poniżej zderzaka
lub pod pojazdem.
Nie cofać ani nie parkować
pojazdu, opierając się wyłącznie
na obrazie z kamery wstecznej.
Przed ruszeniem zawsze
sprawdzić otoczenie pojazdu.
Włączanie
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Pionowe linie wskazują szerokość
samochodu bez lusterek oraz ogólny
kierunek ruchu pojazdu. Linie
poziome wskazują odległość około 30
cm, 1 m i 2 m od tylnego zderzaka.
Krzyżujące się krzywe oznaczają maksymalny promień skrętu.
Wyłączanie linii pomocniczych
Linie pomocnicze można wyłączyć,
korzystając z wyświetlacza
informacyjnego. Wybrać Ustawienia
I Pojazd I Wykrywanie kolizji I Linie
pomocnicze kamery wstecznej I § .
Wyświetlacz informacyjny 3 97.
Personalizacja ustawień 3 102.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości
podczas jazdy do przodu lub gdy bieg
wsteczny nie jest włączony przez ok.
10 sekund.
Ograniczenia systemu
Kamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada wiązka światła reflektorów.
● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
