OPEL CROSSLAND X 2019.75 Instruktionsbok

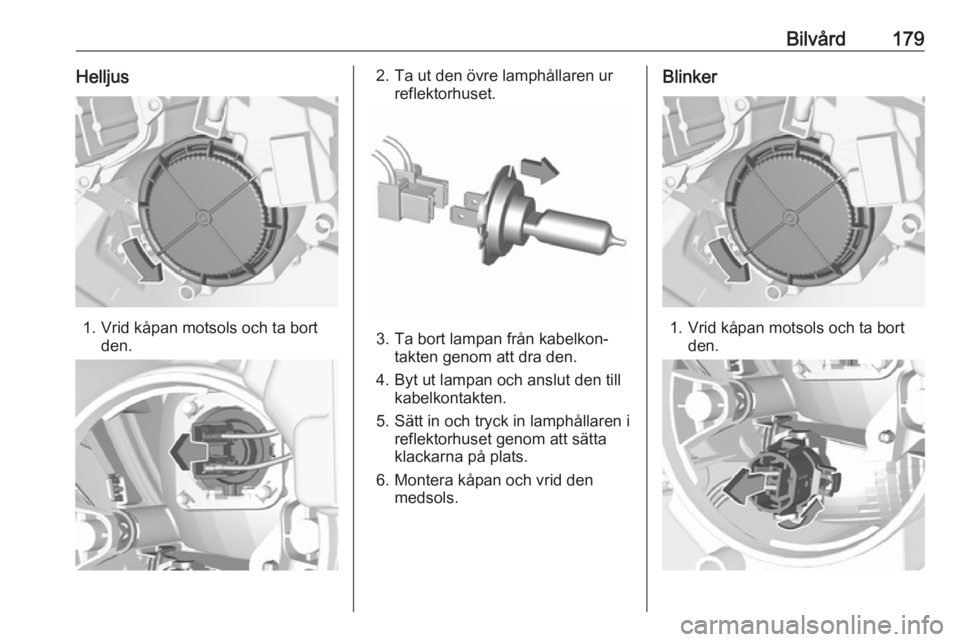

Bilvård179Helljus
1. Vrid kåpan motsols och ta bortden.
2. Ta ut den övre lamphållaren urreflektorhuset.
3. Ta bort lampan från kabelkon‐takten genom att dra den.
4. Byt ut lampan och anslut den till kabelkontakten.
5. Sätt in och tryck in lamphållaren i reflektorhuset genom att sätta
klackarna på plats.
6. Montera kåpan och vrid den medsols.
Blinker
1. Vrid kåpan motsols och ta bort den.

180Bilvård2. Vrid den nedre lamphållarenmotsols så att den frigörs. Ta ut
lamphållaren ur reflektorhuset.
3. Tryck på spärren och ta bort glöd‐
lampan från lamphållaren.
4. Byt ut glödlampan och fäst den på
lamphållaren.
5. Sätt in lamphållaren i reflektor‐ huset och vrid medsols.
6. Montera kåpan och vrid den medsols.
Halvljus
1. Vrid kåpan motsols och ta bort den.
2. Lyft hållaren och dra sedankontaktdonet bakåt.
3. Fäll ner hållaren och ta bort glöd‐ lampan från reflektorn.
4. Byt ut glödlampan och skjut in reflektorhuset genom att sätta
klacken på plats.
5. Fäll upp hållaren och håll den på plats.
6. Fäst kontaktdonet på lampan och fixera det med hållaren.
7. Montera kåpan och vrid den medsols.

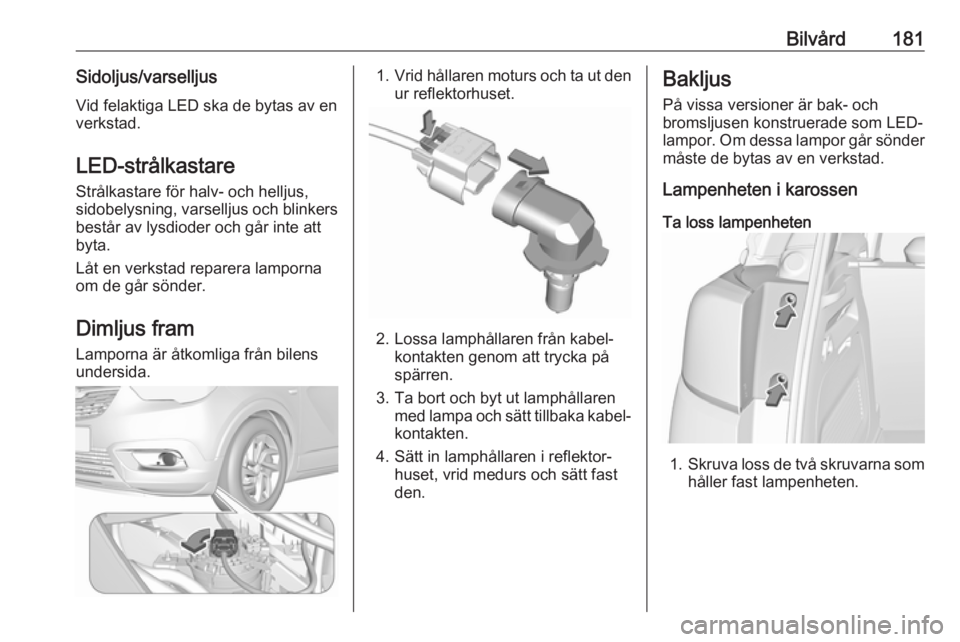

Bilvård181Sidoljus/varselljus
Vid felaktiga LED ska de bytas av en
verkstad.
LED-strålkastare
Strålkastare för halv- och helljus,
sidobelysning, varselljus och blinkers
består av lysdioder och går inte att
byta.
Låt en verkstad reparera lamporna
om de går sönder.
Dimljus fram
Lamporna är åtkomliga från bilens
undersida.1. Vrid hållaren moturs och ta ut den
ur reflektorhuset.
2. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektor‐ huset, vrid medurs och sätt fast
den.
Bakljus
På vissa versioner är bak- och
bromsljusen konstruerade som LED-
lampor. Om dessa lampor går sönder måste de bytas av en verkstad.
Lampenheten i karossen
Ta loss lampenheten
1. Skruva loss de två skruvarna som
håller fast lampenheten.

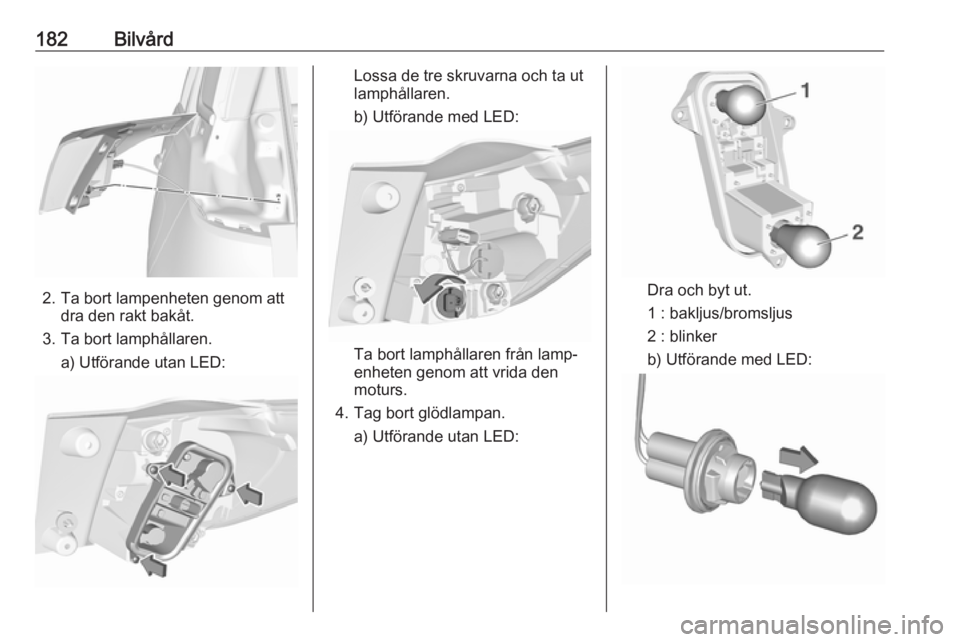

182Bilvård
2. Ta bort lampenheten genom attdra den rakt bakåt.
3. Ta bort lamphållaren. a) Utförande utan LED:
Lossa de tre skruvarna och ta ut
lamphållaren.
b) Utförande med LED:
Ta bort lamphållaren från lamp‐
enheten genom att vrida den
moturs.
4. Tag bort glödlampan. a) Utförande utan LED:
Dra och byt ut.
1 : bakljus/bromsljus
2 : blinker
b) Utförande med LED:

Bilvård183Dra lampan rakt ut från hållaren
och sätt i en ny.
Sätta fast lampenheten 1. Beroende på version: Fäst lamp‐ hållaren på lampenheten och
skruva fast den med de tre skru‐
varna eller fäst blinkerslamphålla‐ ren.
2. Fäst lampenheten i karossen och skruva fast den med de två skru‐
varna.
Lampenhet i bakluckan
Ta loss lampenheten
1. Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss plastmuttern för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.

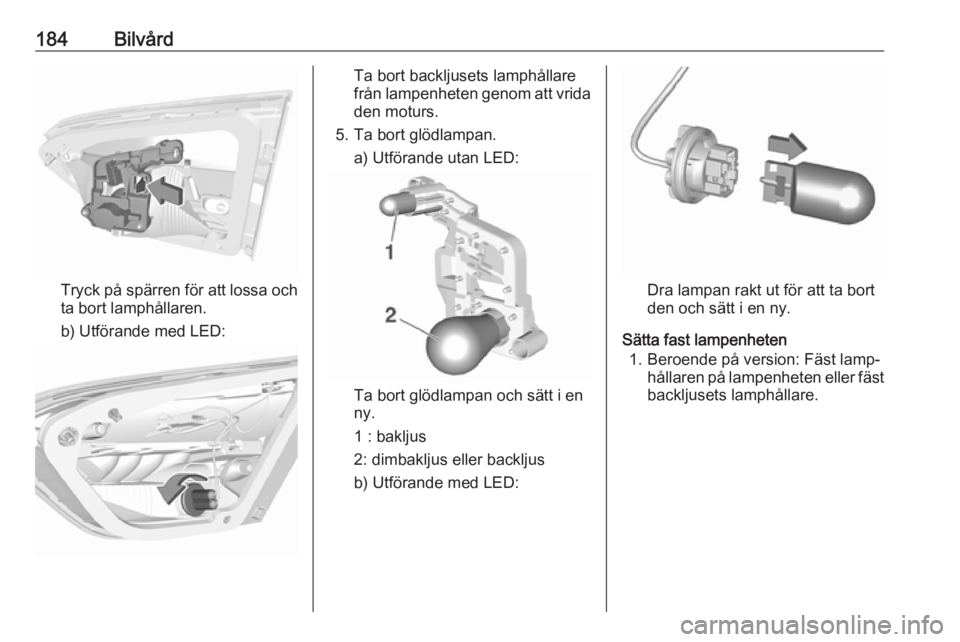

4. Ta bort lamphållaren. a) Utförande utan LED:

184Bilvård
Tryck på spärren för att lossa och
ta bort lamphållaren.
b) Utförande med LED:
Ta bort backljusets lamphållare
från lampenheten genom att vrida
den moturs.
5. Ta bort glödlampan. a) Utförande utan LED:
Ta bort glödlampan och sätt i en
ny.
1 : bakljus
2: dimbakljus eller backljus
b) Utförande med LED:
Dra lampan rakt ut för att ta bort
den och sätt i en ny.
Sätta fast lampenheten 1. Beroende på version: Fäst lamp‐ hållaren på lampenheten eller fäst
backljusets lamphållare.

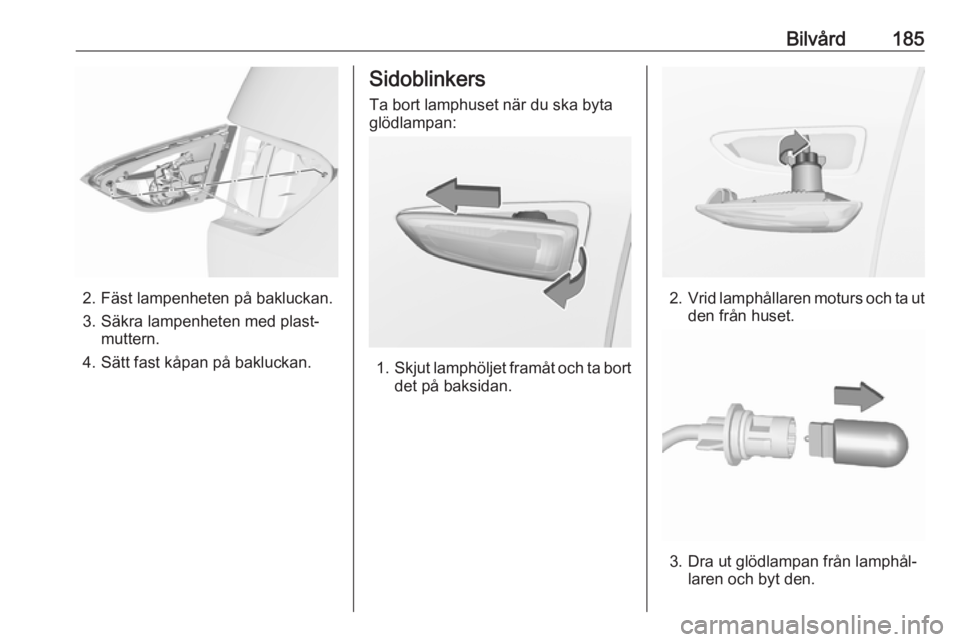

Bilvård185
2. Fäst lampenheten på bakluckan.
3. Säkra lampenheten med plast‐ muttern.
4. Sätt fast kåpan på bakluckan.
Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lamphöljet framåt och ta bort
det på baksidan.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.

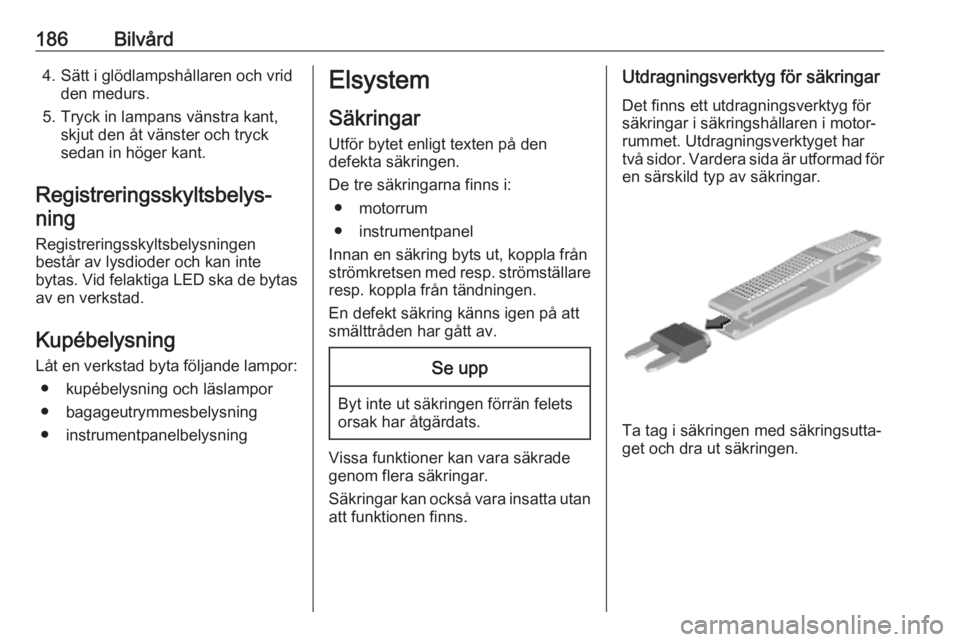

186Bilvård4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas av en verkstad.
Kupébelysning Låt en verkstad byta följande lampor: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysningElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
De tre säkringarna finns i: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet. Utdragningsverktyget har
två sidor. Vardera sida är utformad för en särskild typ av säkringar.
Ta tag i säkringen med säkringsutta‐
get och dra ut säkringen.

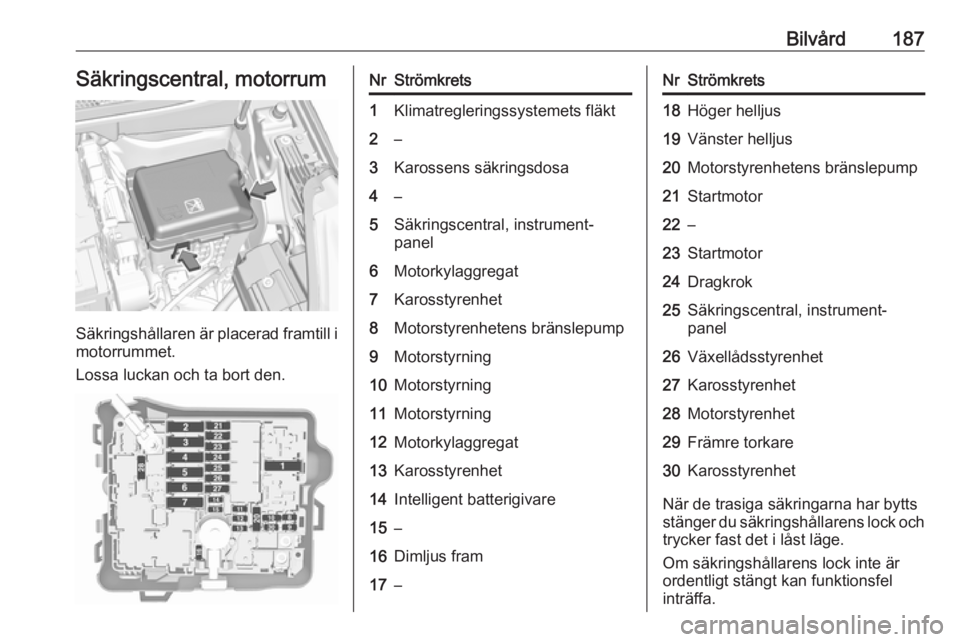

Bilvård187Säkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa luckan och ta bort den.
NrStrömkrets1Klimatregleringssystemets fläkt2–3Karossens säkringsdosa4–5Säkringscentral, instrument‐
panel6Motorkylaggregat7Karosstyrenhet8Motorstyrenhetens bränslepump9Motorstyrning10Motorstyrning11Motorstyrning12Motorkylaggregat13Karosstyrenhet14Intelligent batterigivare15–16Dimljus fram17–NrStrömkrets18Höger helljus19Vänster helljus20Motorstyrenhetens bränslepump21Startmotor22–23Startmotor24Dragkrok25Säkringscentral, instrument‐
panel26Växellådsstyrenhet27Karosstyrenhet28Motorstyrenhet29Främre torkare30Karosstyrenhet
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.

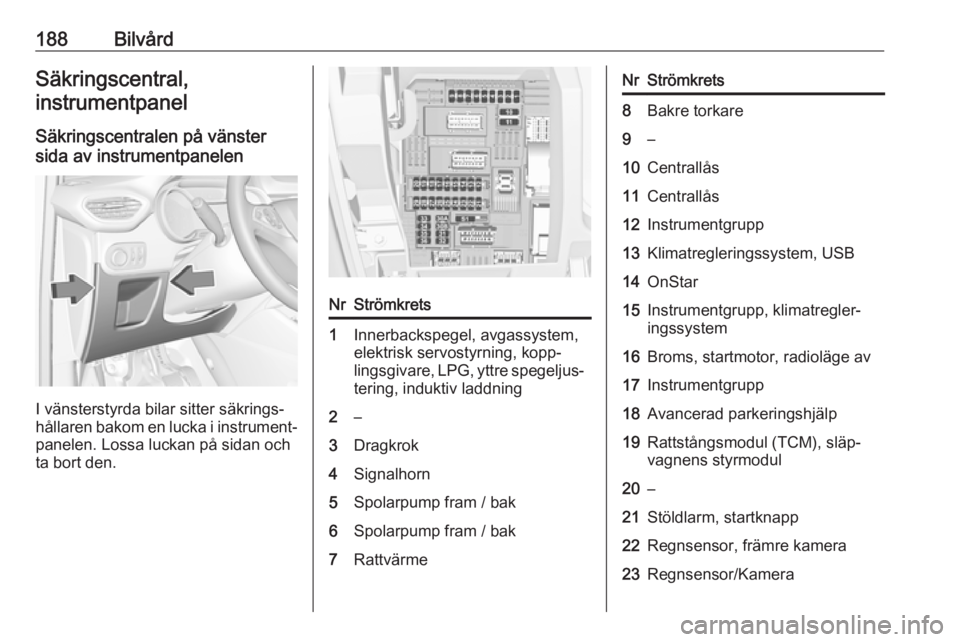

188BilvårdSäkringscentral,
instrumentpanel
Säkringscentralen på vänster
sida av instrumentpanelen
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom en lucka i instrument‐
panelen. Lossa luckan på sidan och
ta bort den.
NrStrömkrets1Innerbackspegel, avgassystem,
elektrisk servostyrning, kopp‐
lingsgivare, LPG, yttre spegeljus‐ tering, induktiv laddning2–3Dragkrok4Signalhorn5Spolarpump fram / bak6Spolarpump fram / bak7RattvärmeNrStrömkrets8Bakre torkare9–10Centrallås11Centrallås12Instrumentgrupp13Klimatregleringssystem, USB14OnStar15Instrumentgrupp, klimatregler‐
ingssystem16Broms, startmotor, radioläge av17Instrumentgrupp18Avancerad parkeringshjälp19Rattstångsmodul (TCM), släp‐
vagnens styrmodul20–21Stöldlarm, startknapp22Regnsensor, främre kamera23Regnsensor/Kamera
