Condução e funcionamento169Limitações do sistemaEm caso de avaria ou se o sistema
não funciona temporariamente,
por exemplo, porque existe um nível
sonoro exterior muito elevado ou
outros fatores de interferência, a
indicação Serviço acende-se no
conjunto de instrumentos. É
apresentada uma mensagem no
Centro de Informação do Condutor.9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
Certificar-se de que a placa da
matrícula dianteira está instalada
correctamente (não está dobrada e
não tem espaços vazios até ao pára- -choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
Apoio Avançado ao Estacionamento
9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.

170Condução e funcionamentoO apoio avançado ao
estacionamento mede um espaço
adequado para estacionamento
enquanto passa, calcula a trajetória e guia automaticamente o veículo
durante o estacionamento.
O apoio avançado ao
estacionamento ajuda nas seguintes
manobras:
● entrada num lugar de estacionamento paralelo
● entrada num lugar de estacionamento perpendicular
● saída de um lugar de estacionamento paralelo
O condutor deve controlar a
aceleração, travagem e mudança de
velocidades, enquanto a direcção é
feita automaticamente. O condutor
pode assumir o comando em
qualquer momento agarrando o
volante.
Poderá ser necessário avançar e recuar mais de uma vez.
As instruções são fornecidas no Visor
de informação 3 100.O Apoio avançado ao
estacionamento apenas pode ser
activado em deslocamento para a
frente.
O Apoio Avançado ao
Estacionamento é sempre
combinado com os sensores de
estacionamento dianteiros e
traseiros.
O sistema é composto por seis
sensores de estacionamento
ultrassónicos nos para-choques
traseiro e dianteiro.
Entrada num lugar de
estacionamento paralelo
Activação
Mostrador de informação a cores de
7'': para procurar um lugar de
estacionamento, ativar o sistema
selecionando Assistência ao
estacionamento na página inicial do
ecrã táctil. Em seguida, selecionar
Introduzir estacionamento paralelo .
Mostrador de informação a cores de
8'': para procurar um lugar de
estacionamento, ativar o sistema
premindo Í. Selecionar Funções de
condução no ecrã táctil e, depois,
Sensores de estacionamento .
Selecionar Entrar no lugar de
estacionamento paralelo .
$ acende-se no conjunto de
instrumentos para confirmar a
função.
Reduzir a velocidade do veículo para menos de 20 km/h.
Selecionar o lado de estacionamento acionando a luz de mudança de
direção do respetivo lado.

Condução e funcionamento171A distância paralela permitida entre o
veículo e uma fila de carros
estacionados situa-se entre 0,5 m e
1,5 m.
O sistema não identificará os lugares que sejam nitidamente mais
pequenos ou maiores do que o
veículo.
Quando for detetado um lugar vago,
é apresentada uma indicação visual
no Mostrador de informação a cores
e emitido um primeiro sinal acústico.
Avançar lentamente para a frente.
Quando for emitido o segundo sinal
acústico, parar o veículo, selecionar
a marcha-atrás, soltar o volante e
iniciar o movimento sem exceder os
7 km/h.
Avançar e recuar respeitando os
avisos dos sensores de
estacionamento até ser indicado o fim da manobra. Depois de concluir,
$ apaga-se no conjunto de
instrumentos.
Entrada num lugar de
estacionamento perpendicular
Activação
Mostrador de informação a cores de
7'': para procurar um lugar de
estacionamento, ativar o sistema
selecionando Assistência ao
estacionamento na página inicial do
ecrã táctil. Em seguida, selecionar
Introduzir estacionamento
perpendicular .
Mostrador de informação a cores de
8'': ao procurar um lugar de
estacionamento, ativar o sistema
premindo Í. Selecionar Funções de
condução no ecrã táctil e, depois,
Sensores de estacionamento .
Selecionar Entrar no lugar de
estacionamento .
$ acende-se no conjunto de
instrumentos para confirmar a
função.
Reduzir a velocidade do veículo para menos de 20 km/h.
Selecionar o lado de estacionamento
acionando a luz de mudança de
direção do respetivo lado.
A distância paralela permitida entre o veículo e uma fila de carros
estacionados situa-se entre 0,5 m e
1,5 m.

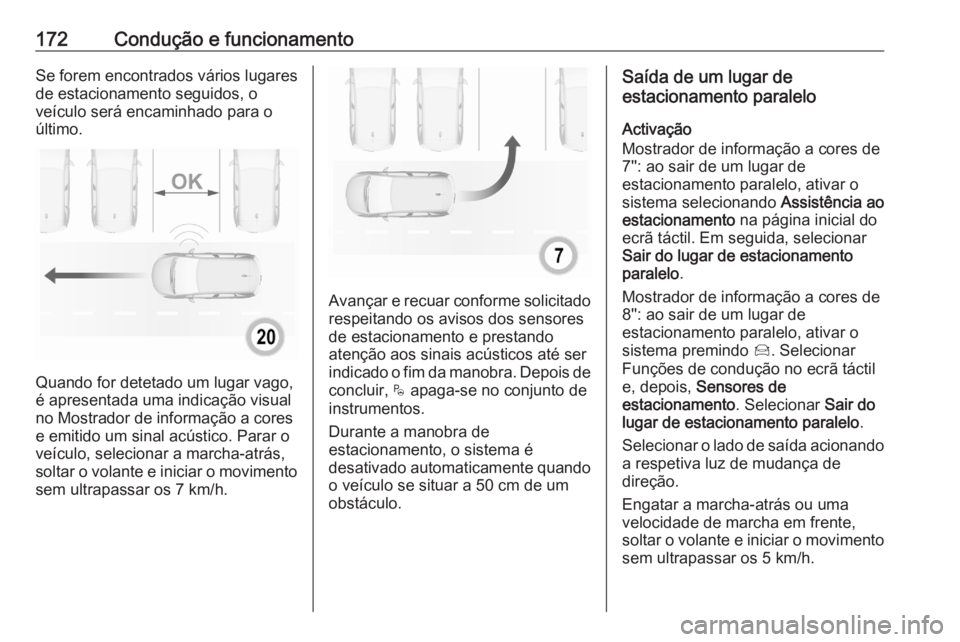

172Condução e funcionamentoSe forem encontrados vários lugares
de estacionamento seguidos, o
veículo será encaminhado para o
último.
Quando for detetado um lugar vago,
é apresentada uma indicação visual
no Mostrador de informação a cores
e emitido um sinal acústico. Parar o
veículo, selecionar a marcha-atrás,
soltar o volante e iniciar o movimento sem ultrapassar os 7 km/h.
Avançar e recuar conforme solicitadorespeitando os avisos dos sensores
de estacionamento e prestando
atenção aos sinais acústicos até ser
indicado o fim da manobra. Depois de
concluir, $ apaga-se no conjunto de
instrumentos.
Durante a manobra de
estacionamento, o sistema é
desativado automaticamente quando o veículo se situar a 50 cm de um
obstáculo.
Saída de um lugar de
estacionamento paralelo
Activação
Mostrador de informação a cores de
7'': ao sair de um lugar de
estacionamento paralelo, ativar o
sistema selecionando Assistência ao
estacionamento na página inicial do
ecrã táctil. Em seguida, selecionar Sair do lugar de estacionamento
paralelo .
Mostrador de informação a cores de
8'': ao sair de um lugar de
estacionamento paralelo, ativar o
sistema premindo Í. Selecionar
Funções de condução no ecrã táctil
e, depois, Sensores de
estacionamento . Selecionar Sair do
lugar de estacionamento paralelo .
Selecionar o lado de saída acionando a respetiva luz de mudança de
direção.
Engatar a marcha-atrás ou uma
velocidade de marcha em frente,
soltar o volante e iniciar o movimento sem ultrapassar os 5 km/h.

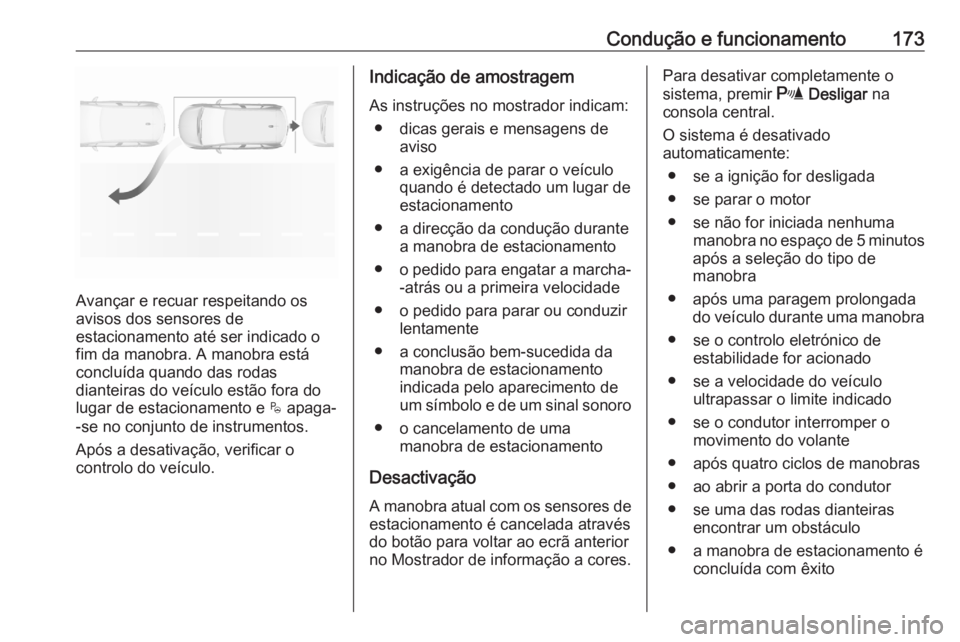

Condução e funcionamento173
Avançar e recuar respeitando os
avisos dos sensores de
estacionamento até ser indicado o fim da manobra. A manobra está
concluída quando das rodas
dianteiras do veículo estão fora do
lugar de estacionamento e $ apaga-
-se no conjunto de instrumentos.
Após a desativação, verificar o
controlo do veículo.
Indicação de amostragem
As instruções no mostrador indicam: ● dicas gerais e mensagens de aviso
● a exigência de parar o veículo quando é detectado um lugar de
estacionamento
● a direcção da condução durante a manobra de estacionamento
● o pedido para engatar a marcha-
-atrás ou a primeira velocidade
● o pedido para parar ou conduzir lentamente
● a conclusão bem-sucedida da manobra de estacionamento
indicada pelo aparecimento de
um símbolo e de um sinal sonoro
● o cancelamento de uma manobra de estacionamento
Desactivação
A manobra atual com os sensores de estacionamento é cancelada através
do botão para voltar ao ecrã anterior
no Mostrador de informação a cores.Para desativar completamente o
sistema, premir r Desligar na
consola central.
O sistema é desativado
automaticamente:
● se a ignição for desligada
● se parar o motor
● se não for iniciada nenhuma manobra no espaço de 5 minutos
após a seleção do tipo de
manobra
● após uma paragem prolongada do veículo durante uma manobra
● se o controlo eletrónico de estabilidade for acionado
● se a velocidade do veículo ultrapassar o limite indicado
● se o condutor interromper o movimento do volante
● após quatro ciclos de manobras ● ao abrir a porta do condutor
● se uma das rodas dianteiras encontrar um obstáculo
● a manobra de estacionamento é concluída com êxito

174Condução e funcionamentoA desativação pelo condutor ou pelo
sistema durante a manobra será
indicada no visor. Além disso, é
emitido um sinal acústico.
O sistema é desligado
automaticamente ao ligar um
atrelado ou suporte para bicicletas ao engate do reboque.
Contactar o concessionário para
desligar o sistema durante um
período de tempo prolongado.
Avaria Em caso de avaria, $ pisca durante
alguns segundos, acompanhado de
um sinal acústico. Se a avaria ocorrer
durante a utilização do sistema, $
apaga-se.
Em caso de avaria na direção
assistida, c pisca no painel de
instrumentos, acompanhado de uma
mensagem.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores oudesalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de estacionamento. O sistema poderá
reconhecer uma entrada, um portão,
um pátio ou mesmo uma passadeira como lugar de estacionamento.
Depois de engatar a marcha-atrás,
o sistema inicia uma manobra de
estacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Passeios baixos e irregularidades
na superfície, p. ex. em zonas de
obras, não são detetados pelo
sistema. O condutor aceita a
responsabilidade.
Aviso de ângulo morto O sistema de aviso de ângulo morto
deteta e indica objetos de ambos os
lados do veículo, dentro de uma zona de "ângulo morto" especificada. O
sistema apresenta um alerta visualem cada espelho retrovisor exterior, se detetar objetos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
O aviso de ângulo morto utiliza
alguns dos sensores de
estacionamento.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhar
sempre para os espelhos
retrovisores e por cima do ombro
e utilizar a luz de mudança de
direção.

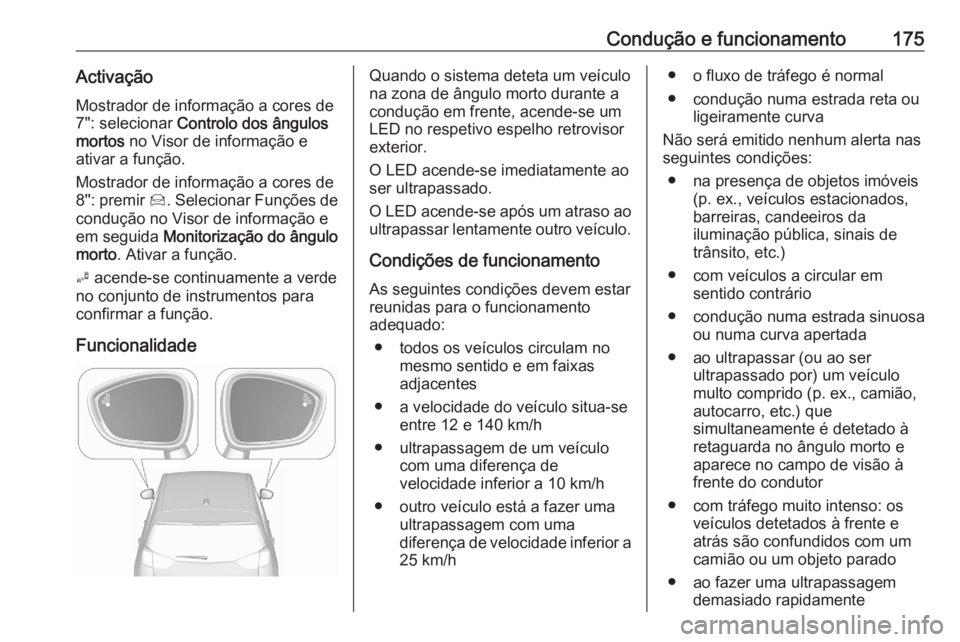

Condução e funcionamento175ActivaçãoMostrador de informação a cores de
7": selecionar Controlo dos ângulos
mortos no Visor de informação e
ativar a função.
Mostrador de informação a cores de
8'': premir Í. Selecionar Funções de
condução no Visor de informação e em seguida Monitorização do ângulo
morto . Ativar a função.
B acende-se continuamente a verde
no conjunto de instrumentos para
confirmar a função.
FuncionalidadeQuando o sistema deteta um veículo
na zona de ângulo morto durante a condução em frente, acende-se umLED no respetivo espelho retrovisor
exterior.
O LED acende-se imediatamente ao
ser ultrapassado.
O LED acende-se após um atraso ao
ultrapassar lentamente outro veículo.
Condições de funcionamento
As seguintes condições devem estar
reunidas para o funcionamento
adequado:
● todos os veículos circulam no mesmo sentido e em faixas
adjacentes
● a velocidade do veículo situa-se entre 12 e 140 km/h
● ultrapassagem de um veículo com uma diferença de
velocidade inferior a 10 km/h
● outro veículo está a fazer uma ultrapassagem com uma
diferença de velocidade inferior a
25 km/h● o fluxo de tráfego é normal
● condução numa estrada reta ou ligeiramente curva
Não será emitido nenhum alerta nas
seguintes condições:
● na presença de objetos imóveis (p. ex., veículos estacionados,
barreiras, candeeiros da
iluminação pública, sinais de
trânsito, etc.)
● com veículos a circular em sentido contrário
● condução numa estrada sinuosa ou numa curva apertada
● ao ultrapassar (ou ao ser ultrapassado por) um veículo
multo comprido (p. ex., camião,
autocarro, etc.) que
simultaneamente é detetado à
retaguarda no ângulo morto e aparece no campo de visão à
frente do condutor
● com tráfego muito intenso: os veículos detetados à frente e
atrás são confundidos com um camião ou um objeto parado
● ao fazer uma ultrapassagem demasiado rapidamente

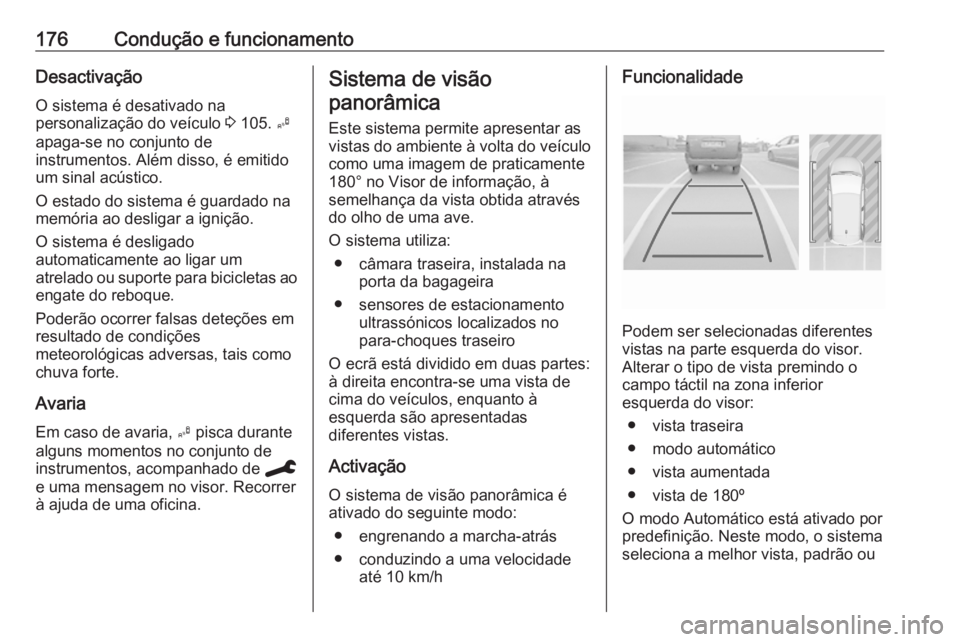

176Condução e funcionamentoDesactivação
O sistema é desativado na
personalização do veículo 3 105. B
apaga-se no conjunto de
instrumentos. Além disso, é emitido
um sinal acústico.
O estado do sistema é guardado na
memória ao desligar a ignição.
O sistema é desligado
automaticamente ao ligar um
atrelado ou suporte para bicicletas ao engate do reboque.
Poderão ocorrer falsas deteções em
resultado de condições
meteorológicas adversas, tais como
chuva forte.
Avaria
Em caso de avaria, B pisca durante
alguns momentos no conjunto de instrumentos, acompanhado de C
e uma mensagem no visor. Recorrer
à ajuda de uma oficina.Sistema de visão
panorâmica
Este sistema permite apresentar as
vistas do ambiente à volta do veículo
como uma imagem de praticamente
180° no Visor de informação, à
semelhança da vista obtida através
do olho de uma ave.
O sistema utiliza: ● câmara traseira, instalada na porta da bagageira
● sensores de estacionamento ultrassónicos localizados no
para-choques traseiro
O ecrã está dividido em duas partes:
à direita encontra-se uma vista de
cima do veículos, enquanto à
esquerda são apresentadas
diferentes vistas.
Activação O sistema de visão panorâmica é
ativado do seguinte modo:
● engrenando a marcha-atrás
● conduzindo a uma velocidade até 10 km/hFuncionalidade
Podem ser selecionadas diferentes
vistas na parte esquerda do visor.
Alterar o tipo de vista premindo o campo táctil na zona inferior
esquerda do visor:
● vista traseira
● modo automático
● vista aumentada
● vista de 180º
O modo Automático está ativado por predefinição. Neste modo, o sistema
seleciona a melhor vista, padrão ou

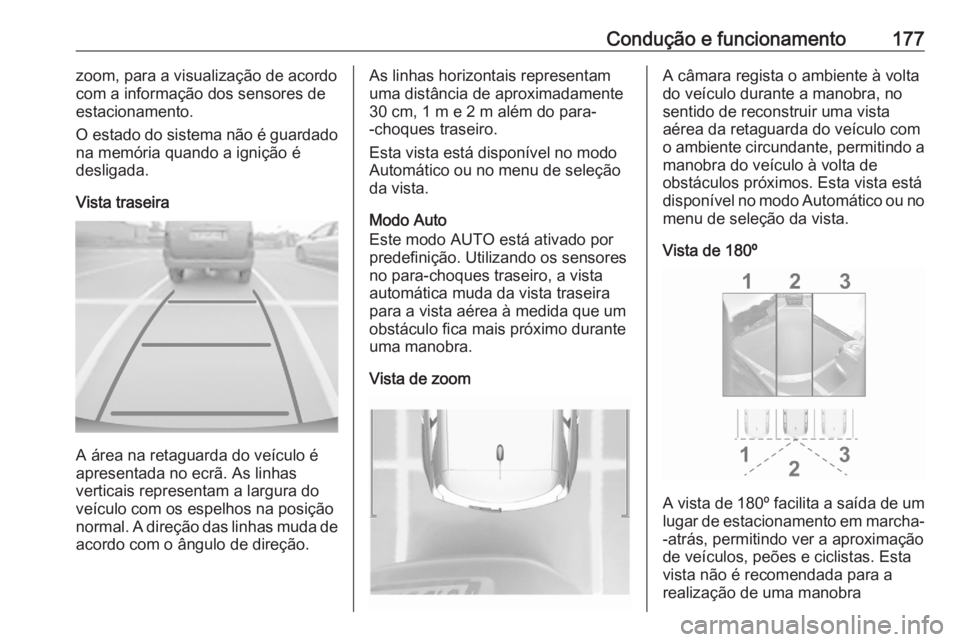

Condução e funcionamento177zoom, para a visualização de acordo
com a informação dos sensores de
estacionamento.
O estado do sistema não é guardado
na memória quando a ignição é
desligada.
Vista traseira
A área na retaguarda do veículo é
apresentada no ecrã. As linhas
verticais representam a largura do
veículo com os espelhos na posição
normal. A direção das linhas muda de
acordo com o ângulo de direção.
As linhas horizontais representam
uma distância de aproximadamente
30 cm, 1 m e 2 m além do para-
-choques traseiro.
Esta vista está disponível no modo
Automático ou no menu de seleção
da vista.
Modo Auto
Este modo AUTO está ativado por
predefinição. Utilizando os sensores
no para-choques traseiro, a vista
automática muda da vista traseira
para a vista aérea à medida que um
obstáculo fica mais próximo durante
uma manobra.
Vista de zoomA câmara regista o ambiente à volta
do veículo durante a manobra, no
sentido de reconstruir uma vista
aérea da retaguarda do veículo com
o ambiente circundante, permitindo a
manobra do veículo à volta de
obstáculos próximos. Esta vista está
disponível no modo Automático ou no menu de seleção da vista.
Vista de 180º
A vista de 180º facilita a saída de um
lugar de estacionamento em marcha-
-atrás, permitindo ver a aproximação
de veículos, peões e ciclistas. Esta
vista não é recomendada para a
realização de uma manobra

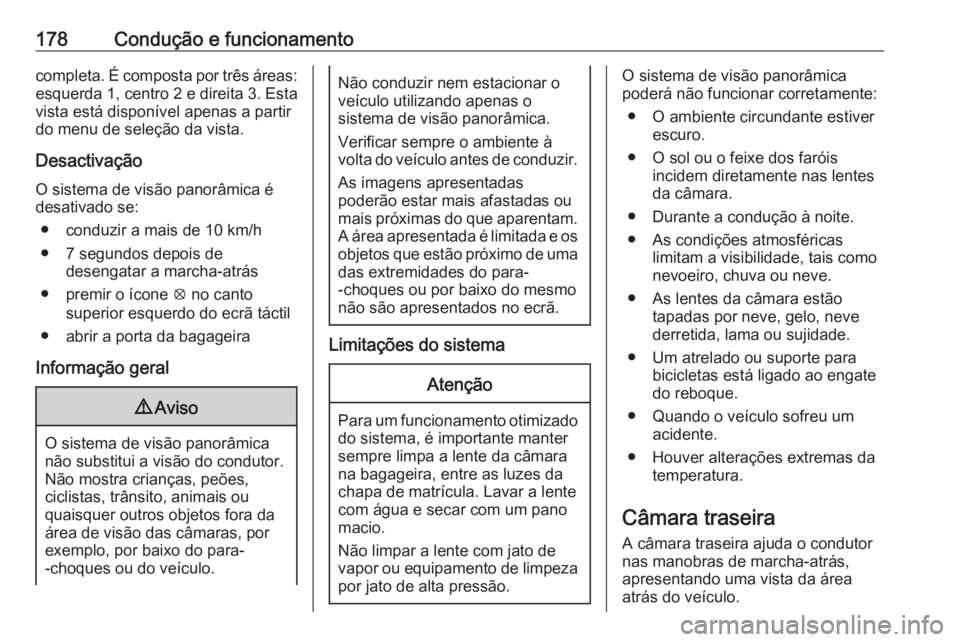

178Condução e funcionamentocompleta. É composta por três áreas:esquerda 1, centro 2 e direita 3. Esta
vista está disponível apenas a partir
do menu de seleção da vista.
Desactivação
O sistema de visão panorâmica é
desativado se:
● conduzir a mais de 10 km/h
● 7 segundos depois de desengatar a marcha-atrás
● premir o ícone q no canto
superior esquerdo do ecrã táctil
● abrir a porta da bagageira
Informação geral9 Aviso
O sistema de visão panorâmica
não substitui a visão do condutor.
Não mostra crianças, peões,
ciclistas, trânsito, animais ou
quaisquer outros objetos fora da
área de visão das câmaras, por
exemplo, por baixo do para-
-choques ou do veículo.
Não conduzir nem estacionar o
veículo utilizando apenas o
sistema de visão panorâmica.
Verificar sempre o ambiente à
volta do veículo antes de conduzir.
As imagens apresentadas
poderão estar mais afastadas ou
mais próximas do que aparentam.
A área apresentada é limitada e os objetos que estão próximo de umadas extremidades do para-
-choques ou por baixo do mesmo
não são apresentados no ecrã.
Limitações do sistema
Atenção
Para um funcionamento otimizado do sistema, é importante manter
sempre limpa a lente da câmara
na bagageira, entre as luzes da
chapa de matrícula. Lavar a lente
com água e secar com um pano
macio.
Não limpar a lente com jato de
vapor ou equipamento de limpeza por jato de alta pressão.
O sistema de visão panorâmica
poderá não funcionar corretamente:
● O ambiente circundante estiver escuro.
● O sol ou o feixe dos faróis incidem diretamente nas lentes
da câmara.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais como
nevoeiro, chuva ou neve.
● As lentes da câmara estão tapadas por neve, gelo, neve
derretida, lama ou sujidade.
● Um atrelado ou suporte para bicicletas está ligado ao engate
do reboque.
● Quando o veículo sofreu um acidente.
● Houver alterações extremas da temperatura.
Câmara traseira A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.
