OPEL GRANDLAND X 2018.5 Betriebsanleitung (in German)

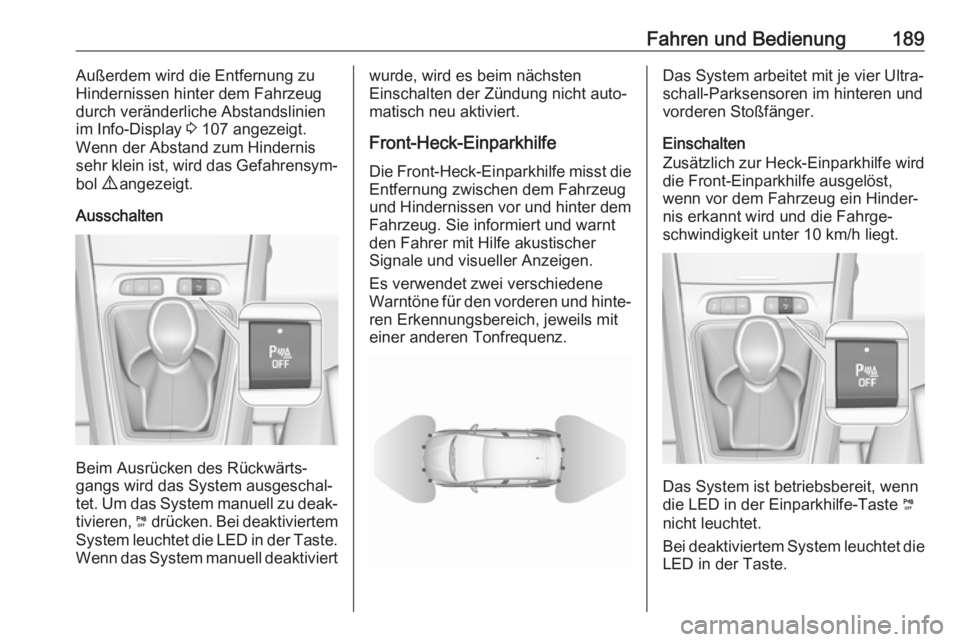

Fahren und Bedienung189Außerdem wird die Entfernung zu
Hindernissen hinter dem Fahrzeug
durch veränderliche Abstandslinien
im Info-Display 3 107 angezeigt.
Wenn der Abstand zum Hindernis
sehr klein ist, wird das Gefahrensym‐
bol 9 angezeigt.
Ausschalten
Beim Ausrücken des Rückwärts‐
gangs wird das System ausgeschal‐
tet. Um das System manuell zu deak‐
tivieren, ¼ drücken. Bei deaktiviertem
System leuchtet die LED in der Taste. Wenn das System manuell deaktiviert
wurde, wird es beim nächsten
Einschalten der Zündung nicht auto‐
matisch neu aktiviert.
Front-Heck-Einparkhilfe
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer
Signale und visueller Anzeigen.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.Das System arbeitet mit je vier Ultra‐
schall-Parksensoren im hinteren und
vorderen Stoßfänger.
Einschalten
Zusätzlich zur Heck-Einparkhilfe wird
die Front-Einparkhilfe ausgelöst,
wenn vor dem Fahrzeug ein Hinder‐
nis erkannt wird und die Fahrge‐
schwindigkeit unter 10 km/h liegt.
Das System ist betriebsbereit, wenn
die LED in der Einparkhilfe-Taste ¼
nicht leuchtet.
Bei deaktiviertem System leuchtet die
LED in der Taste.

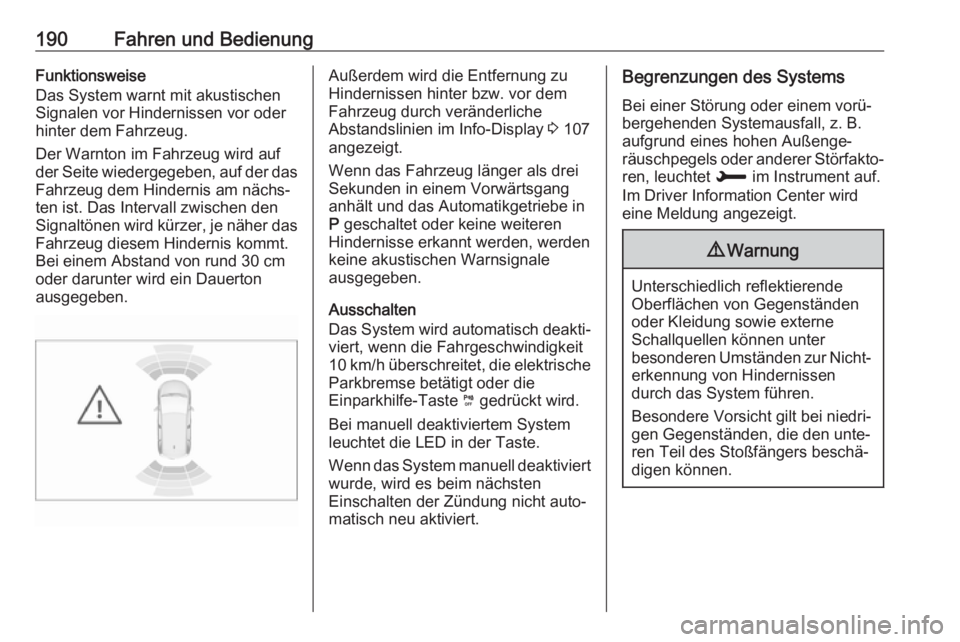

190Fahren und BedienungFunktionsweise
Das System warnt mit akustischen
Signalen vor Hindernissen vor oder
hinter dem Fahrzeug.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das Fahrzeug dem Hindernis am nächs‐ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.Außerdem wird die Entfernung zu
Hindernissen hinter bzw. vor dem
Fahrzeug durch veränderliche
Abstandslinien im Info-Display 3 107
angezeigt.
Wenn das Fahrzeug länger als drei
Sekunden in einem Vorwärtsgang
anhält und das Automatikgetriebe in
P geschaltet oder keine weiteren
Hindernisse erkannt werden, werden
keine akustischen Warnsignale
ausgegeben.
Ausschalten
Das System wird automatisch deakti‐
viert, wenn die Fahrgeschwindigkeit
10 km/h überschreitet, die elektrische Parkbremse betätigt oder die
Einparkhilfe-Taste ¼ gedrückt wird.
Bei manuell deaktiviertem System
leuchtet die LED in der Taste.
Wenn das System manuell deaktiviert
wurde, wird es beim nächsten
Einschalten der Zündung nicht auto‐
matisch neu aktiviert.Begrenzungen des Systems
Bei einer Störung oder einem vorü‐
bergehenden Systemausfall, z. B.
aufgrund eines hohen Außenge‐
räuschpegels oder anderer Störfakto‐
ren, leuchtet H im Instrument auf.
Im Driver Information Center wird
eine Meldung angezeigt.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.

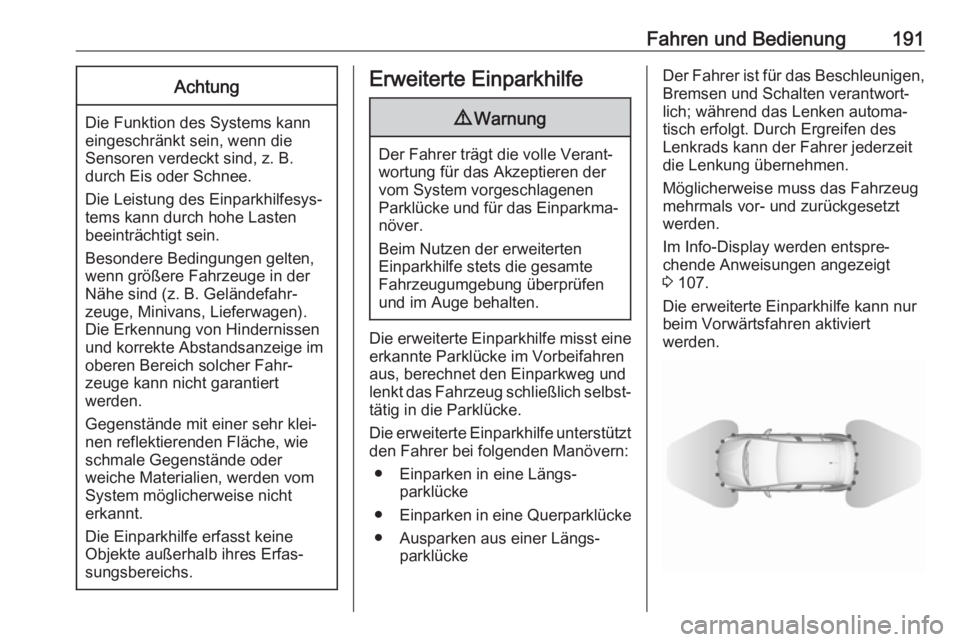

Fahren und Bedienung191Achtung
Die Funktion des Systems kanneingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst eine
erkannte Parklücke im Vorbeifahren
aus, berechnet den Einparkweg und
lenkt das Fahrzeug schließlich selbst‐ tätig in die Parklücke.
Die erweiterte Einparkhilfe unterstützt
den Fahrer bei folgenden Manövern:
● Einparken in eine Längs‐ parklücke
● Einparken in eine Querparklücke
● Ausparken aus einer Längs‐ parklücke
Der Fahrer ist für das Beschleunigen,
Bremsen und Schalten verantwort‐
lich; während das Lenken automa‐
tisch erfolgt. Durch Ergreifen des
Lenkrads kann der Fahrer jederzeit
die Lenkung übernehmen.
Möglicherweise muss das Fahrzeug
mehrmals vor- und zurückgesetzt
werden.
Im Info-Display werden entspre‐
chende Anweisungen angezeigt
3 107.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.

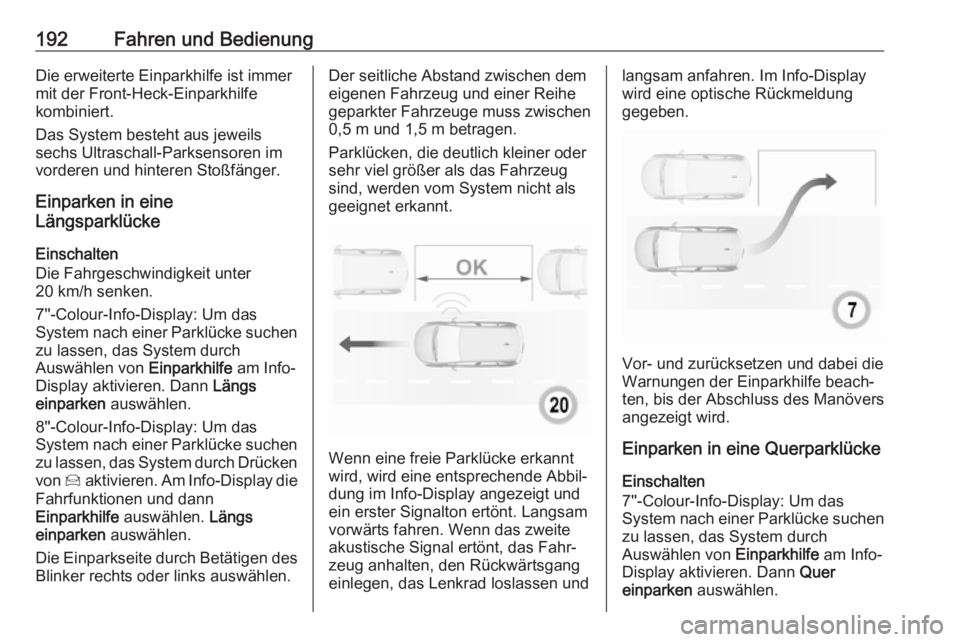

192Fahren und BedienungDie erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert.
Das System besteht aus jeweils
sechs Ultraschall-Parksensoren im
vorderen und hinteren Stoßfänger.
Einparken in eine
Längsparklücke
Einschalten
Die Fahrgeschwindigkeit unter
20 km/h senken.
7''-Colour-Info-Display: Um das
System nach einer Parklücke suchen
zu lassen, das System durch
Auswählen von Einparkhilfe am Info-
Display aktivieren. Dann Längs
einparken auswählen.
8''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, das System durch Drücken
von Í aktivieren. Am Info-Display die
Fahrfunktionen und dann
Einparkhilfe auswählen. Längs
einparken auswählen.
Die Einparkseite durch Betätigen des
Blinker rechts oder links auswählen.Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge muss zwischen
0,5 m und 1,5 m betragen.
Parklücken, die deutlich kleiner oder
sehr viel größer als das Fahrzeug
sind, werden vom System nicht als
geeignet erkannt.
Wenn eine freie Parklücke erkannt
wird, wird eine entsprechende Abbil‐
dung im Info-Display angezeigt und
ein erster Signalton ertönt. Langsam
vorwärts fahren. Wenn das zweite
akustische Signal ertönt, das Fahr‐
zeug anhalten, den Rückwärtsgang
einlegen, das Lenkrad loslassen und
langsam anfahren. Im Info-Display
wird eine optische Rückmeldung
gegeben.
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐ ten, bis der Abschluss des Manövers
angezeigt wird.
Einparken in eine Querparklücke
Einschalten
7''-Colour-Info-Display: Um das
System nach einer Parklücke suchen
zu lassen, das System durch
Auswählen von Einparkhilfe am Info-
Display aktivieren. Dann Quer
einparken auswählen.

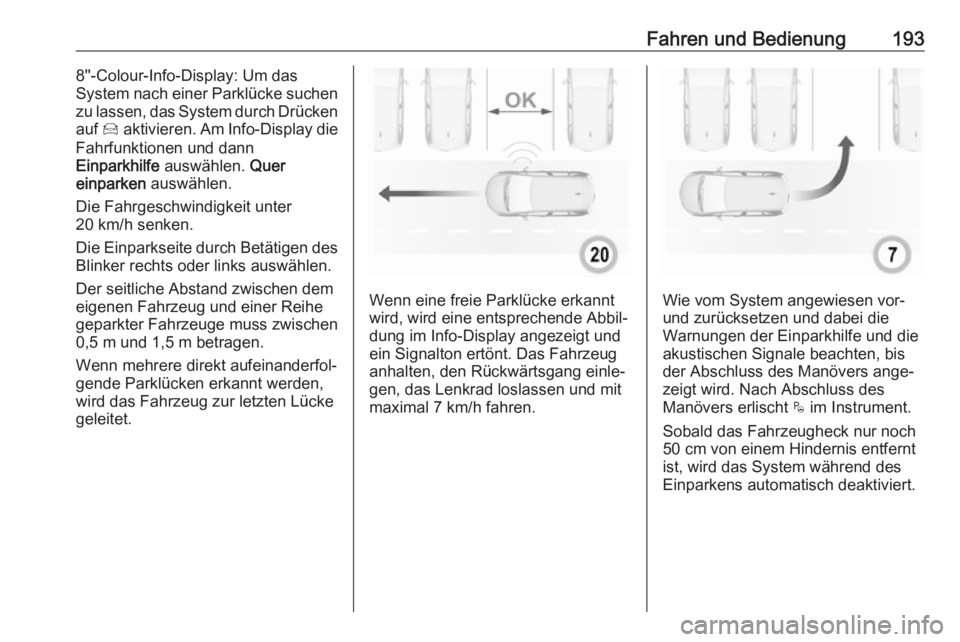

Fahren und Bedienung1938''-Colour-Info-Display: Um das
System nach einer Parklücke suchen
zu lassen, das System durch Drücken auf Í aktivieren. Am Info-Display die
Fahrfunktionen und dann
Einparkhilfe auswählen. Quer
einparken auswählen.
Die Fahrgeschwindigkeit unter
20 km/h senken.
Die Einparkseite durch Betätigen des
Blinker rechts oder links auswählen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge muss zwischen
0,5 m und 1,5 m betragen.
Wenn mehrere direkt aufeinanderfol‐
gende Parklücken erkannt werden,
wird das Fahrzeug zur letzten Lücke
geleitet.
Wenn eine freie Parklücke erkannt
wird, wird eine entsprechende Abbil‐
dung im Info-Display angezeigt und
ein Signalton ertönt. Das Fahrzeug
anhalten, den Rückwärtsgang einle‐
gen, das Lenkrad loslassen und mit maximal 7 km/h fahren.Wie vom System angewiesen vor-
und zurücksetzen und dabei die
Warnungen der Einparkhilfe und die
akustischen Signale beachten, bis
der Abschluss des Manövers ange‐
zeigt wird. Nach Abschluss des
Manövers erlischt $ im Instrument.
Sobald das Fahrzeugheck nur noch
50 cm von einem Hindernis entfernt
ist, wird das System während des
Einparkens automatisch deaktiviert.

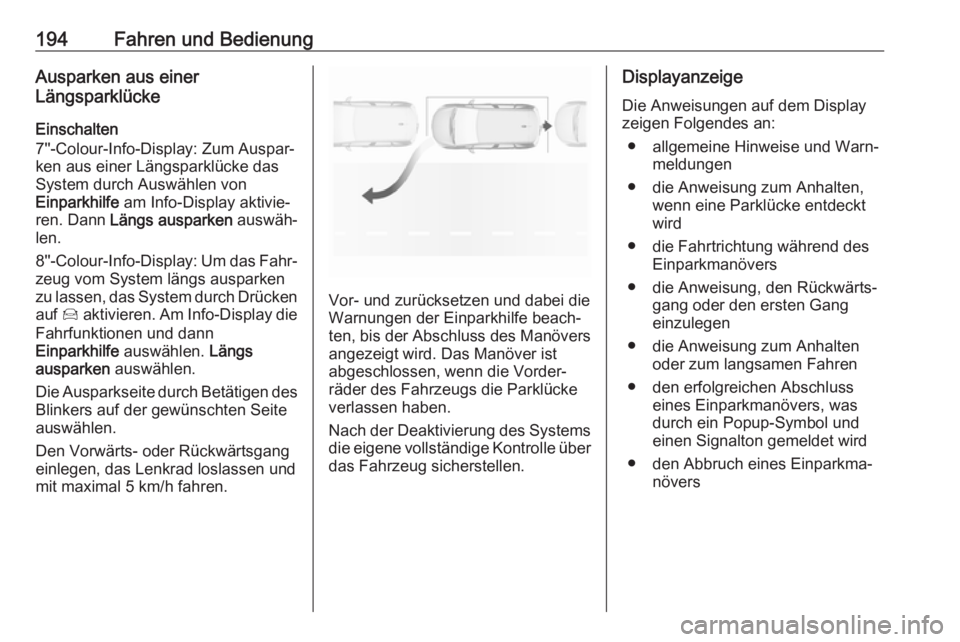

194Fahren und BedienungAusparken aus einer
Längsparklücke
Einschalten
7''-Colour-Info-Display: Zum Auspar‐
ken aus einer Längsparklücke das
System durch Auswählen von
Einparkhilfe am Info-Display aktivie‐
ren. Dann Längs ausparken auswäh‐
len.
8''-Colour-Info-Display: Um das Fahr‐
zeug vom System längs ausparken
zu lassen, das System durch Drücken
auf Í aktivieren. Am Info-Display die
Fahrfunktionen und dann
Einparkhilfe auswählen. Längs
ausparken auswählen.
Die Ausparkseite durch Betätigen des
Blinkers auf der gewünschten Seite
auswählen.
Den Vorwärts- oder Rückwärtsgang einlegen, das Lenkrad loslassen und
mit maximal 5 km/h fahren.
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐
ten, bis der Abschluss des Manövers
angezeigt wird. Das Manöver ist
abgeschlossen, wenn die Vorder‐
räder des Fahrzeugs die Parklücke
verlassen haben.
Nach der Deaktivierung des Systems die eigene vollständige Kontrolle über
das Fahrzeug sicherstellen.
Displayanzeige
Die Anweisungen auf dem Displayzeigen Folgendes an:
● allgemeine Hinweise und Warn‐ meldungen
● die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird
● die Fahrtrichtung während des Einparkmanövers
● die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen
● die Anweisung zum Anhalten oder zum langsamen Fahren
● den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird
● den Abbruch eines Einparkma‐ növers

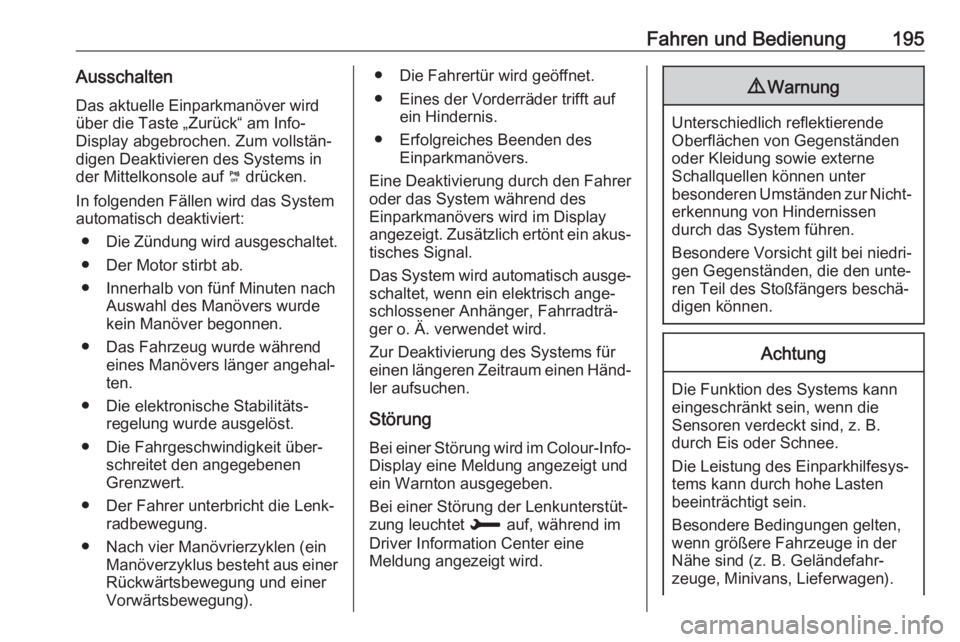

Fahren und Bedienung195AusschaltenDas aktuelle Einparkmanöver wird
über die Taste „Zurück“ am Info-
Display abgebrochen. Zum vollstän‐
digen Deaktivieren des Systems in
der Mittelkonsole auf ¼ drücken.
In folgenden Fällen wird das System
automatisch deaktiviert:
● Die Zündung wird ausgeschaltet.
● Der Motor stirbt ab.
● Innerhalb von fünf Minuten nach Auswahl des Manövers wurde
kein Manöver begonnen.
● Das Fahrzeug wurde während eines Manövers länger angehal‐
ten.
● Die elektronische Stabilitäts‐ regelung wurde ausgelöst.
● Die Fahrgeschwindigkeit über‐ schreitet den angegebenen
Grenzwert.
● Der Fahrer unterbricht die Lenk‐ radbewegung.
● Nach vier Manövrierzyklen (ein Manöverzyklus besteht aus einer
Rückwärtsbewegung und einer
Vorwärtsbewegung).● Die Fahrertür wird geöffnet.
● Eines der Vorderräder trifft auf ein Hindernis.
● Erfolgreiches Beenden des Einparkmanövers.
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display
angezeigt. Zusätzlich ertönt ein akus‐ tisches Signal.
Das System wird automatisch ausge‐
schaltet, wenn ein elektrisch ange‐
schlossener Anhänger, Fahrradträ‐
ger o. Ä. verwendet wird.
Zur Deaktivierung des Systems für einen längeren Zeitraum einen Händ‐
ler aufsuchen.
Störung Bei einer Störung wird im Colour-Info-
Display eine Meldung angezeigt und
ein Warnton ausgegeben.
Bei einer Störung der Lenkunterstüt‐
zung leuchtet H auf, während im
Driver Information Center eine
Meldung angezeigt wird.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).

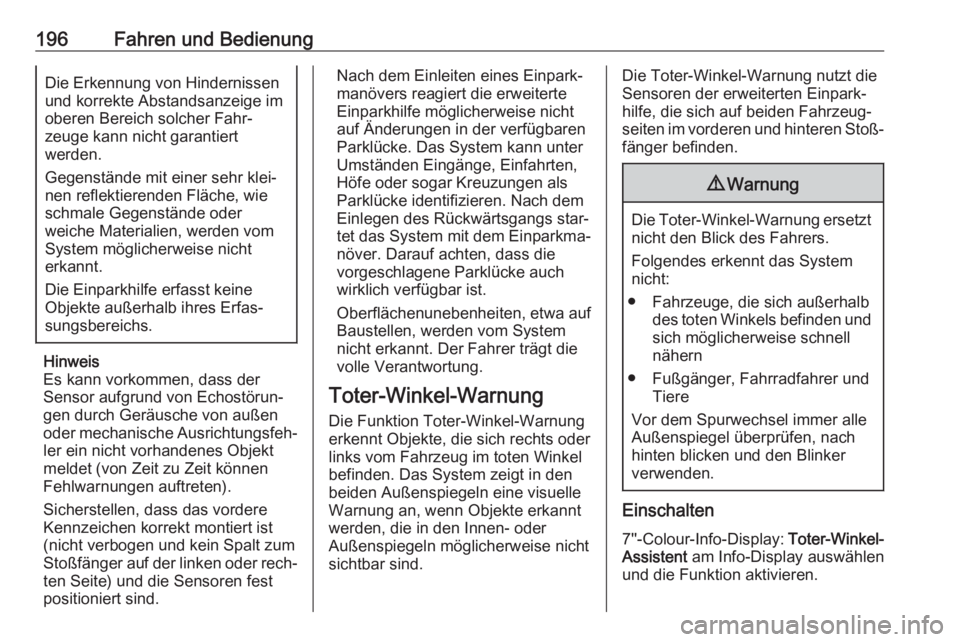

196Fahren und BedienungDie Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐ ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐
ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten, Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem
Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Toter-Winkel-Warnung
Die Funktion Toter-Winkel-Warnung
erkennt Objekte, die sich rechts oder
links vom Fahrzeug im toten Winkel
befinden. Das System zeigt in den
beiden Außenspiegeln eine visuelle
Warnung an, wenn Objekte erkannt werden, die in den Innen- oder
Außenspiegeln möglicherweise nicht
sichtbar sind.Die Toter-Winkel-Warnung nutzt die Sensoren der erweiterten Einpark‐
hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐ fänger befinden.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Einschalten
7''-Colour-Info-Display: Toter-Winkel-
Assistent am Info-Display auswählen
und die Funktion aktivieren.

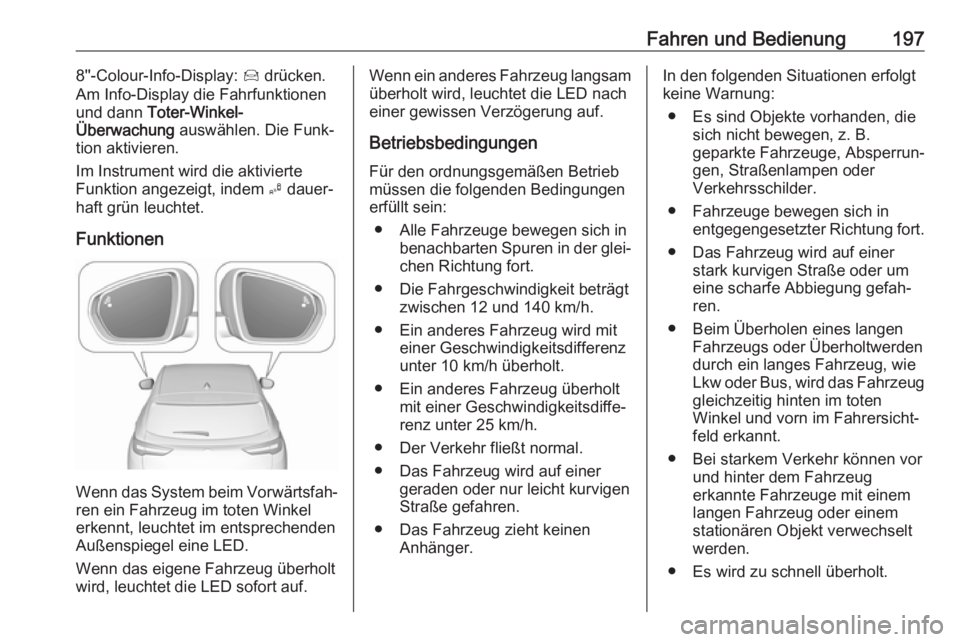

Fahren und Bedienung1978''-Colour-Info-Display: Í drücken.
Am Info-Display die Fahrfunktionen
und dann Toter-Winkel-
Überwachung auswählen. Die Funk‐
tion aktivieren.
Im Instrument wird die aktivierte
Funktion angezeigt, indem B dauer‐
haft grün leuchtet.
Funktionen
Wenn das System beim Vorwärtsfah‐ ren ein Fahrzeug im toten Winkel
erkennt, leuchtet im entsprechenden
Außenspiegel eine LED.
Wenn das eigene Fahrzeug überholt
wird, leuchtet die LED sofort auf.
Wenn ein anderes Fahrzeug langsam
überholt wird, leuchtet die LED nach
einer gewissen Verzögerung auf.
Betriebsbedingungen
Für den ordnungsgemäßen Betrieb
müssen die folgenden Bedingungen
erfüllt sein:
● Alle Fahrzeuge bewegen sich in benachbarten Spuren in der glei‐
chen Richtung fort.
● Die Fahrgeschwindigkeit beträgt zwischen 12 und 140 km/h.
● Ein anderes Fahrzeug wird mit einer Geschwindigkeitsdifferenz
unter 10 km/h überholt.
● Ein anderes Fahrzeug überholt mit einer Geschwindigkeitsdiffe‐
renz unter 25 km/h.
● Der Verkehr fließt normal.
● Das Fahrzeug wird auf einer geraden oder nur leicht kurvigen
Straße gefahren.
● Das Fahrzeug zieht keinen Anhänger.In den folgenden Situationen erfolgt
keine Warnung:
● Es sind Objekte vorhanden, die sich nicht bewegen, z. B.
geparkte Fahrzeuge, Absperrun‐ gen, Straßenlampen oder
Verkehrsschilder.
● Fahrzeuge bewegen sich in entgegengesetzter Richtung fort.
● Das Fahrzeug wird auf einer stark kurvigen Straße oder um
eine scharfe Abbiegung gefah‐
ren.
● Beim Überholen eines langen Fahrzeugs oder Überholtwerden
durch ein langes Fahrzeug, wie
Lkw oder Bus, wird das Fahrzeug
gleichzeitig hinten im toten
Winkel und vorn im Fahrersicht‐
feld erkannt.
● Bei starkem Verkehr können vor und hinter dem Fahrzeug
erkannte Fahrzeuge mit einem langen Fahrzeug oder einem
stationären Objekt verwechselt
werden.
● Es wird zu schnell überholt.

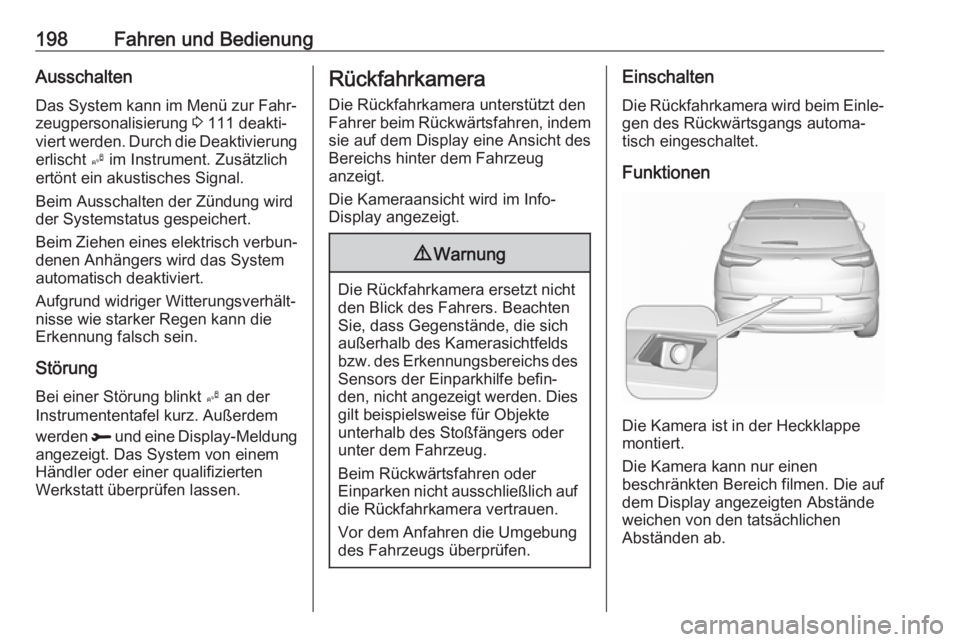

198Fahren und BedienungAusschalten
Das System kann im Menü zur Fahr‐
zeugpersonalisierung 3 111 deakti‐
viert werden. Durch die Deaktivierung erlischt B im Instrument. Zusätzlich
ertönt ein akustisches Signal.
Beim Ausschalten der Zündung wird
der Systemstatus gespeichert.
Beim Ziehen eines elektrisch verbun‐
denen Anhängers wird das System
automatisch deaktiviert.
Aufgrund widriger Witterungsverhält‐
nisse wie starker Regen kann die
Erkennung falsch sein.
StörungBei einer Störung blinkt B an der
Instrumententafel kurz. Außerdem
werden R und eine Display-Meldung
angezeigt. Das System von einem Händler oder einer qualifizierten
Werkstatt überprüfen lassen.Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem
sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist in der Heckklappe
montiert.
Die Kamera kann nur einen
beschränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
