Fahrzeugwartung229
Blinkleuchte (2)
8. Die Lampenfassung in den Leuchtenzusammenbau einset‐
zen. Leuchtenzusammenbau in
die Aussparung einsetzen und die
Leuchtenbefestigungsmutter von der Innenseite anziehen. Die
Abdeckung anbringen.
Lampengehäuse in der
Heckklappe
1. Die Hecktür öffnen und die Abde‐ ckung abnehmen.
2. Die Leuchtenbefestigungsmuttermit einem Steckschlüssel lösen.
3. Die Leuchtenbefestigungsmutter manuell abschrauben und entfer‐
nen.
4. Die Halteklammer entriegeln und gleichzeitig den Leuchtenzusam‐
menbau etwas herausdrücken.
5. Den Leuchtenzusammenbau von außen vorsichtig aus der Ausspa‐
rung herausziehen und entfernen.
Aufpassen, dass der Kabelkanal
nicht verschoben wird.
6. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.

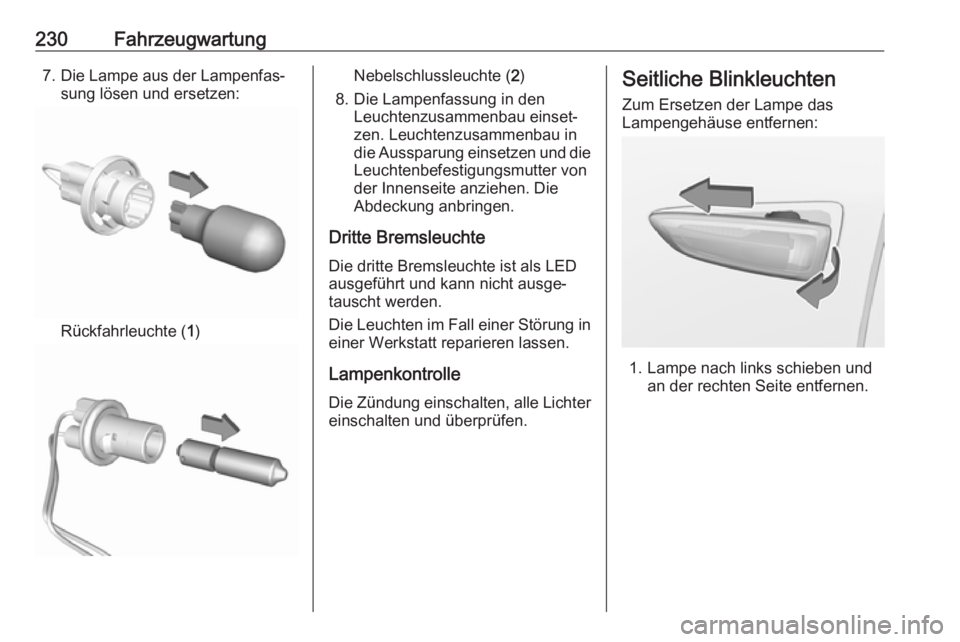

230Fahrzeugwartung7. Die Lampe aus der Lampenfas‐sung lösen und ersetzen:
Rückfahrleuchte ( 1)
Nebelschlussleuchte ( 2)
8. Die Lampenfassung in den Leuchtenzusammenbau einset‐
zen. Leuchtenzusammenbau in
die Aussparung einsetzen und die
Leuchtenbefestigungsmutter von der Innenseite anziehen. Die
Abdeckung anbringen.
Dritte Bremsleuchte Die dritte Bremsleuchte ist als LED
ausgeführt und kann nicht ausge‐ tauscht werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Lampenkontrolle
Die Zündung einschalten, alle Lichter einschalten und überprüfen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

Fahrzeugwartung231

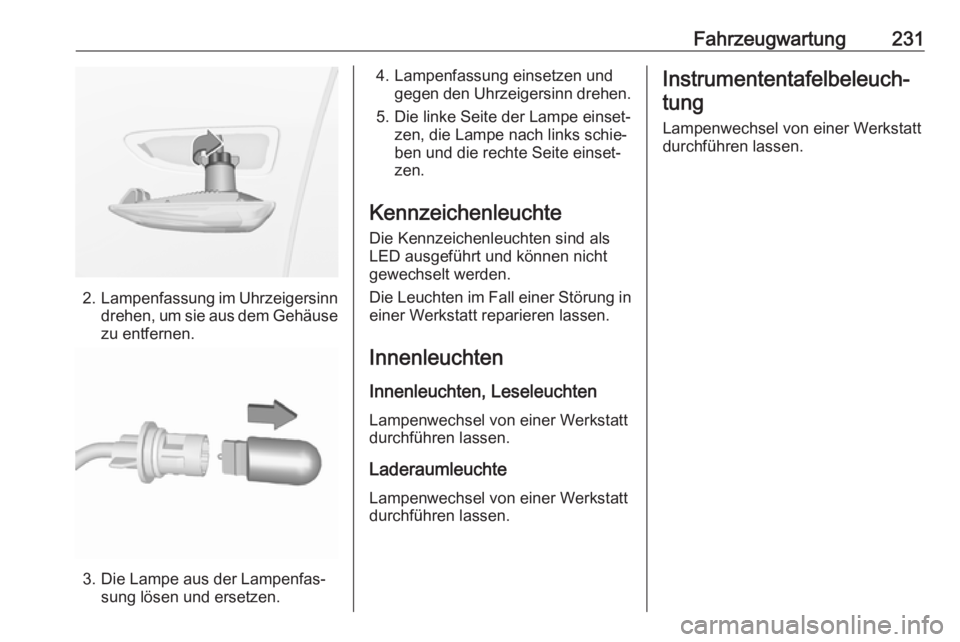

2.Lampenfassung im Uhrzeigersinn
drehen, um sie aus dem Gehäuse zu entfernen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen undgegen den Uhrzeigersinn drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
Die Kennzeichenleuchten sind als
LED ausgeführt und können nicht
gewechselt werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Innenleuchten Innenleuchten, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

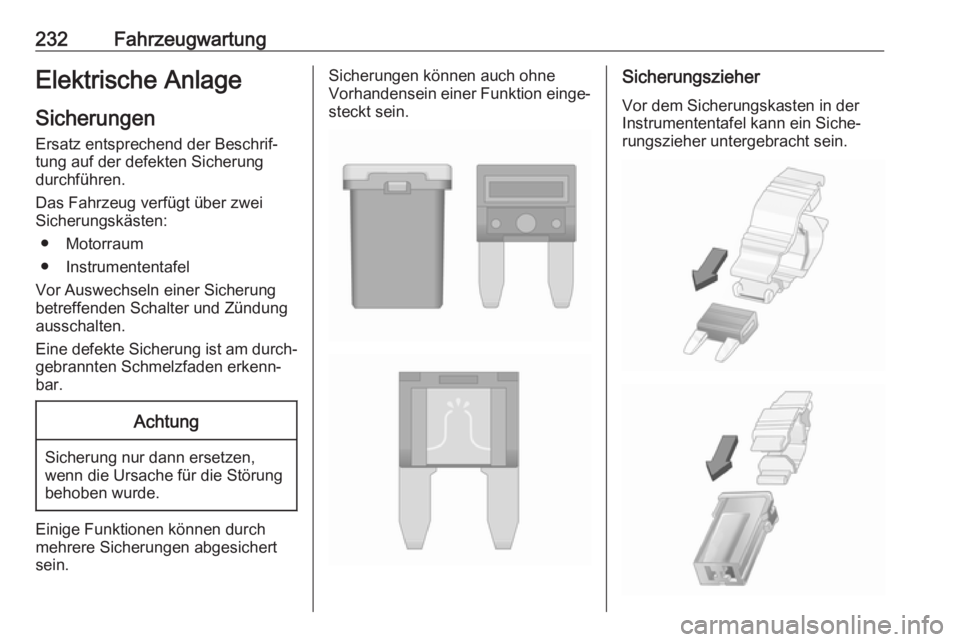

232FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● Motorraum
● Instrumententafel
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.Sicherungszieher
Vor dem Sicherungskasten in der
Instrumententafel kann ein Siche‐
rungszieher untergebracht sein.

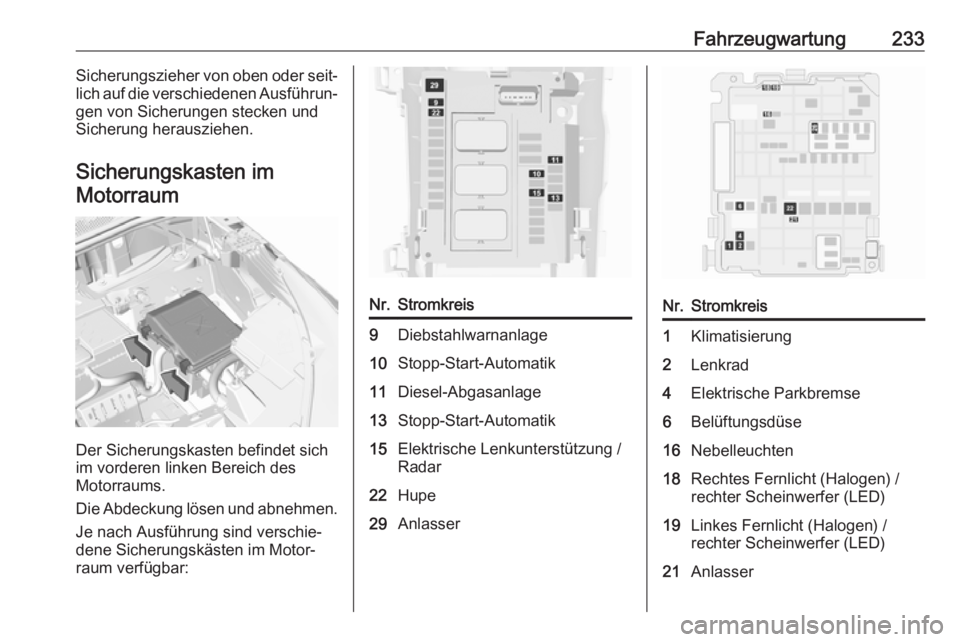

Fahrzeugwartung233Sicherungszieher von oben oder seit‐
lich auf die verschiedenen Ausführun‐ gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen. Je nach Ausführung sind verschie‐
dene Sicherungskästen im Motor‐
raum verfügbar:
Nr.Stromkreis9Diebstahlwarnanlage10Stopp-Start-Automatik11Diesel-Abgasanlage13Stopp-Start-Automatik15Elektrische Lenkunterstützung /
Radar22Hupe29AnlasserNr.Stromkreis1Klimatisierung2Lenkrad4Elektrische Parkbremse6Belüftungsdüse16Nebelleuchten18Rechtes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)19Linkes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)21Anlasser

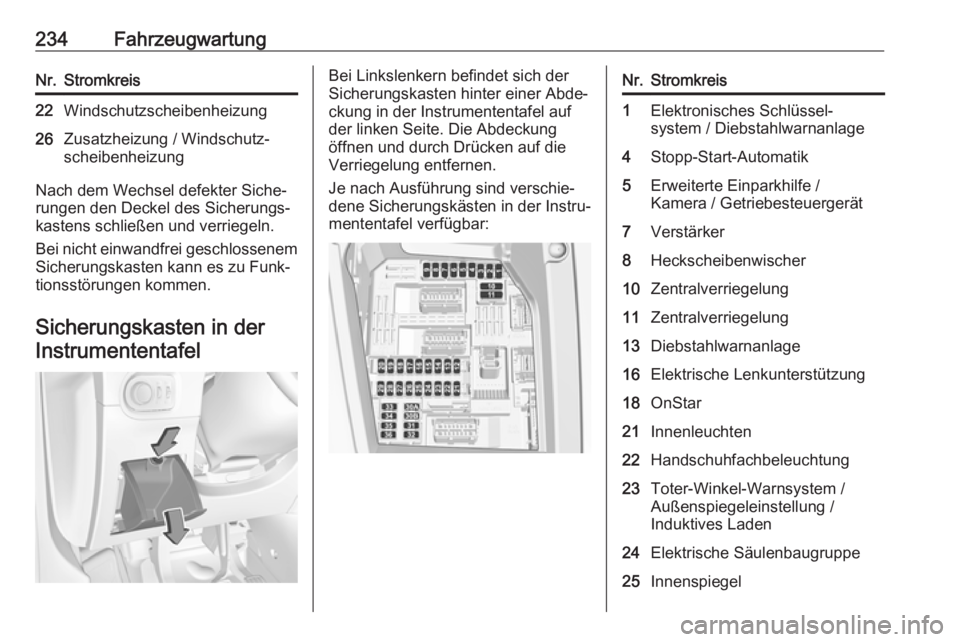

234FahrzeugwartungNr.Stromkreis22Windschutzscheibenheizung26Zusatzheizung / Windschutz‐
scheibenheizung
Nach dem Wechsel defekter Siche‐
rungen den Deckel des Sicherungs‐
kastens schließen und verriegeln.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der Instrumententafel
Bei Linkslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung in der Instrumententafel auf
der linken Seite. Die Abdeckung
öffnen und durch Drücken auf die Verriegelung entfernen.
Je nach Ausführung sind verschie‐
dene Sicherungskästen in der Instru‐
mententafel verfügbar:Nr.Stromkreis1Elektronisches Schlüssel‐
system / Diebstahlwarnanlage4Stopp-Start-Automatik5Erweiterte Einparkhilfe /
Kamera / Getriebesteuergerät7Verstärker8Heckscheibenwischer10Zentralverriegelung11Zentralverriegelung13Diebstahlwarnanlage16Elektrische Lenkunterstützung18OnStar21Innenleuchten22Handschuhfachbeleuchtung23Toter-Winkel-Warnsystem /
Außenspiegeleinstellung /
Induktives Laden24Elektrische Säulenbaugruppe25Innenspiegel

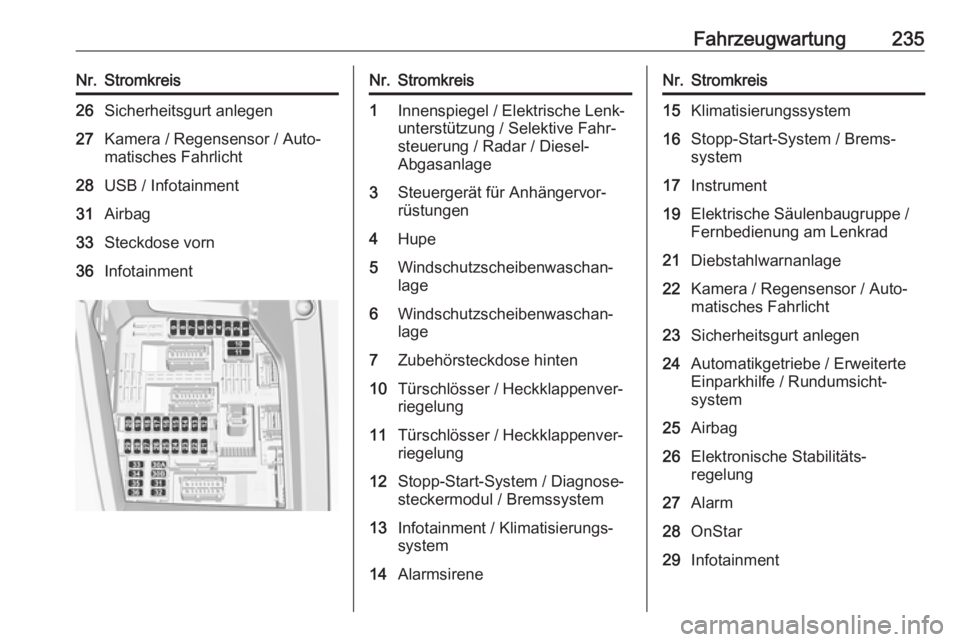

Fahrzeugwartung235Nr.Stromkreis26Sicherheitsgurt anlegen27Kamera / Regensensor / Auto‐
matisches Fahrlicht28USB / Infotainment31Airbag33Steckdose vorn36InfotainmentNr.Stromkreis1Innenspiegel / Elektrische Lenk‐
unterstützung / Selektive Fahr‐
steuerung / Radar / Diesel-
Abgasanlage3Steuergerät für Anhängervor‐
rüstungen4Hupe5Windschutzscheibenwaschan‐
lage6Windschutzscheibenwaschan‐
lage7Zubehörsteckdose hinten10Türschlösser / Heckklappenver‐
riegelung11Türschlösser / Heckklappenver‐
riegelung12Stopp-Start-System / Diagnose‐
steckermodul / Bremssystem13Infotainment / Klimatisierungs‐
system14AlarmsireneNr.Stromkreis15Klimatisierungssystem16Stopp-Start-System / Brems‐
system17Instrument19Elektrische Säulenbaugruppe /
Fernbedienung am Lenkrad21Diebstahlwarnanlage22Kamera / Regensensor / Auto‐
matisches Fahrlicht23Sicherheitsgurt anlegen24Automatikgetriebe / Erweiterte
Einparkhilfe / Rundumsicht‐
system25Airbag26Elektronische Stabilitäts‐
regelung27Alarm28OnStar29Infotainment

236FahrzeugwartungNr.Stromkreis32Zigarettenanzünder / Steckdose
vorn34Heckscheibenheizung / Wind‐
schutzscheibenheizung / Induk‐
tives Laden35Lichtschalter / Diagnosestecker‐

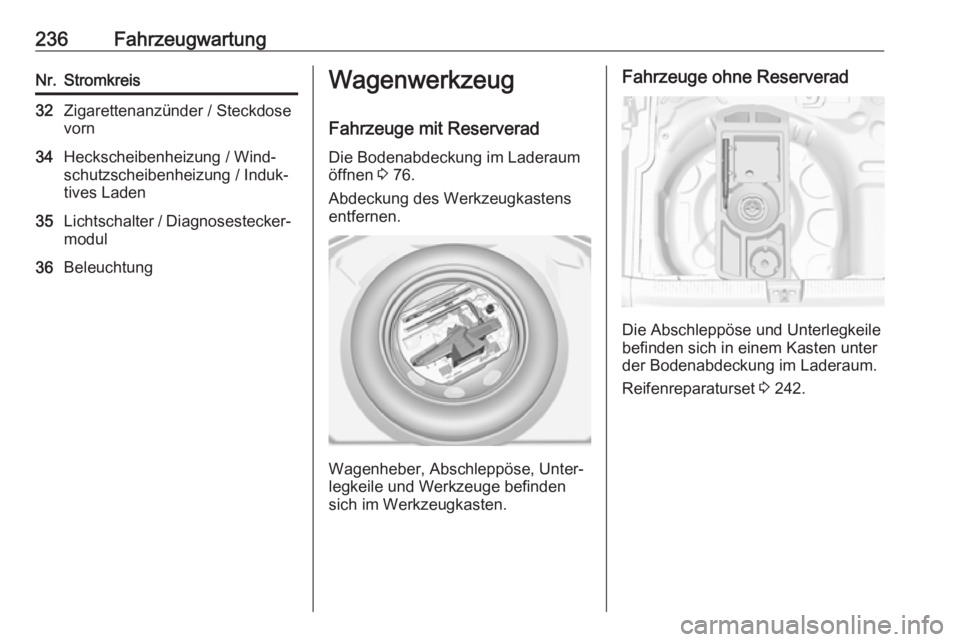

modul36BeleuchtungWagenwerkzeug
Fahrzeuge mit Reserverad Die Bodenabdeckung im Laderaum
öffnen 3 76.
Abdeckung des Werkzeugkastens
entfernen.
Wagenheber, Abschleppöse, Unter‐
legkeile und Werkzeuge befinden
sich im Werkzeugkasten.
Fahrzeuge ohne Reserverad
Die Abschleppöse und Unterlegkeile
befinden sich in einem Kasten unter
der Bodenabdeckung im Laderaum.
Reifenreparaturset 3 242.

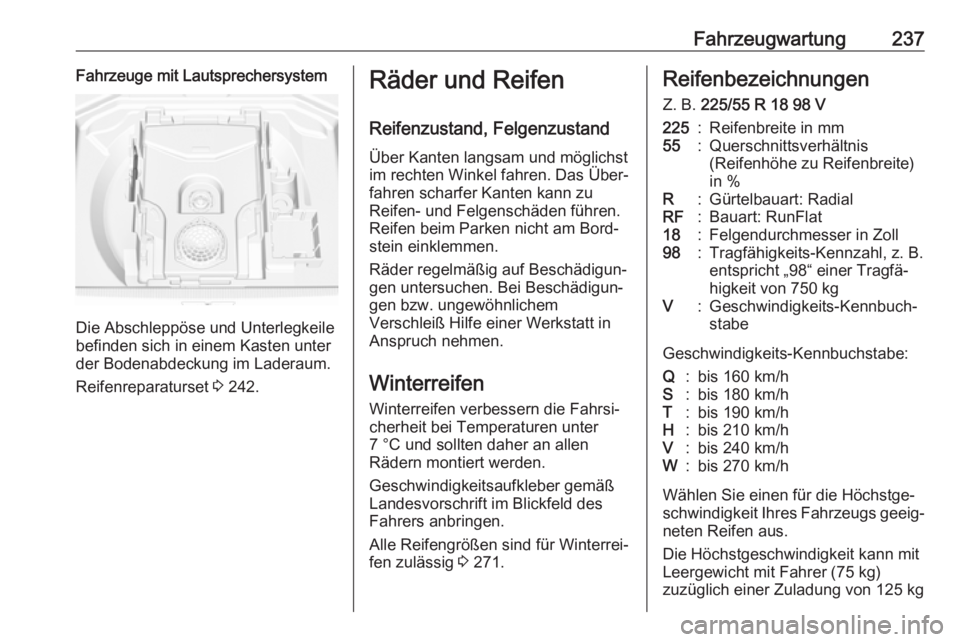

Fahrzeugwartung237Fahrzeuge mit Lautsprechersystem
Die Abschleppöse und Unterlegkeile
befinden sich in einem Kasten unter
der Bodenabdeckung im Laderaum.
Reifenreparaturset 3 242.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in
Anspruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 271.Reifenbezeichnungen
Z. B. 225/55 R 18 98 V225:Reifenbreite in mm55:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat18:Felgendurchmesser in Zoll98:Tragfähigkeits-Kennzahl, z. B.
entspricht „98“ einer Tragfä‐
higkeit von 750 kgV:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg

238Fahrzeugwartungerreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 267.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Reifendruck 3 271.

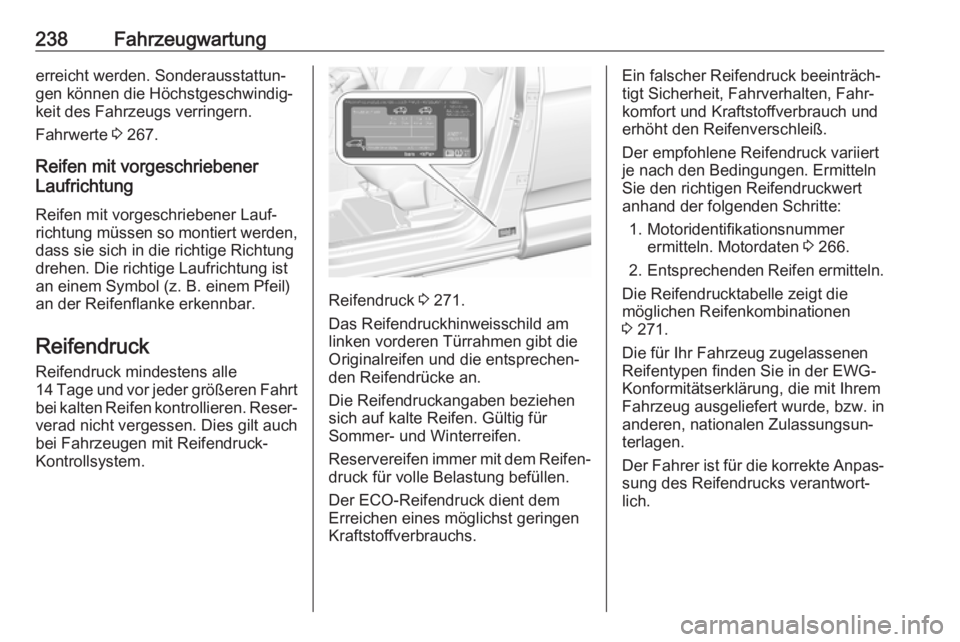

Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 266.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 271.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.
