OPEL GRANDLAND X 2018.5 Gebruikershandleiding (in Dutch)
Manufacturer: OPEL, Model Year: 2018.5, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2018.5Pages: 283, PDF Size: 7.64 MB
Page 241 of 283

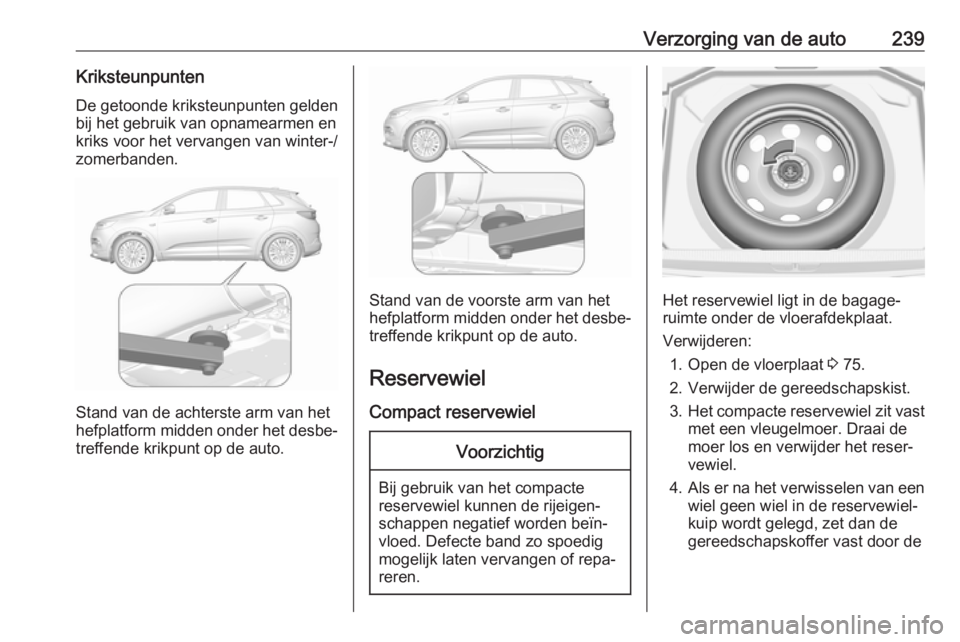

Verzorging van de auto239Kriksteunpunten
De getoonde kriksteunpunten gelden bij het gebruik van opnamearmen enkriks voor het vervangen van winter-/
zomerbanden.
Stand van de achterste arm van het
hefplatform midden onder het desbe‐
treffende krikpunt op de auto.
Stand van de voorste arm van het
hefplatform midden onder het desbe‐
treffende krikpunt op de auto.
Reservewiel
Compact reservewiel
Voorzichtig
Bij gebruik van het compacte reservewiel kunnen de rijeigen‐
schappen negatief worden beïn‐ vloed. Defecte band zo spoedig
mogelijk laten vervangen of repa‐
reren.
Het reservewiel ligt in de bagage‐
ruimte onder de vloerafdekplaat.
Verwijderen: 1. Open de vloerplaat 3 75.
2. Verwijder de gereedschapskist.
3. Het compacte reservewiel zit vast
met een vleugelmoer. Draai de
moer los en verwijder het reser‐
vewiel.
4. Als er na het verwisselen van een
wiel geen wiel in de reservewiel‐
kuip wordt gelegd, zet dan de
gereedschapskoffer vast door de
Page 242 of 283

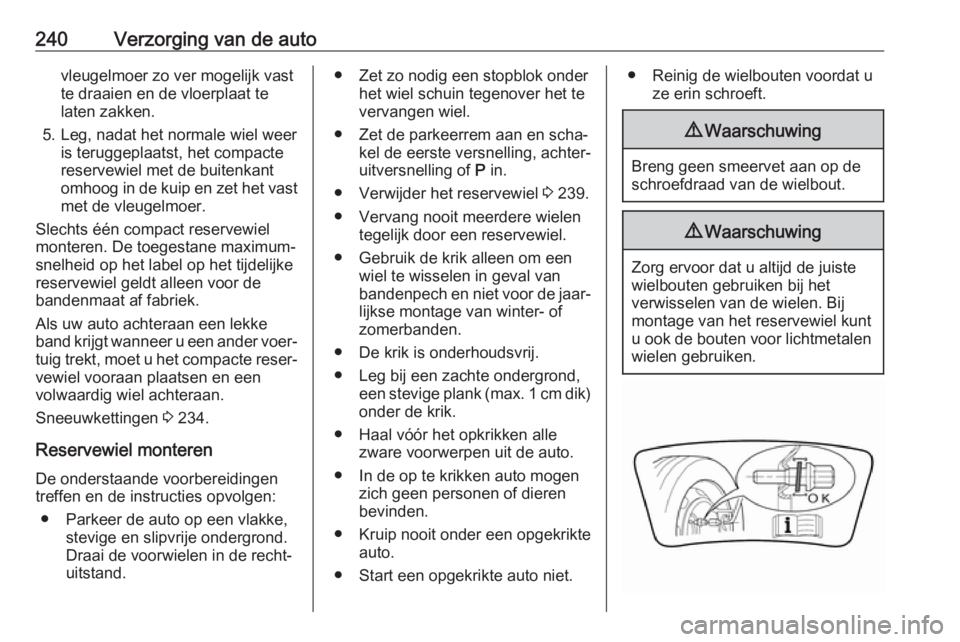

240Verzorging van de autovleugelmoer zo ver mogelijk vast
te draaien en de vloerplaat te
laten zakken.
5. Leg, nadat het normale wiel weer is teruggeplaatst, het compacte
reservewiel met de buitenkant
omhoog in de kuip en zet het vast met de vleugelmoer.
Slechts één compact reservewiel
monteren. De toegestane maximum‐
snelheid op het label op het tijdelijke
reservewiel geldt alleen voor de
bandenmaat af fabriek.
Als uw auto achteraan een lekke
band krijgt wanneer u een ander voer‐ tuig trekt, moet u het compacte reser‐
vewiel vooraan plaatsen en een
volwaardig wiel achteraan.
Sneeuwkettingen 3 234.
Reservewiel monteren
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Parkeer de auto op een vlakke, stevige en slipvrije ondergrond.
Draai de voorwielen in de recht‐
uitstand.● Zet zo nodig een stopblok onder het wiel schuin tegenover het te
vervangen wiel.
● Zet de parkeerrem aan en scha‐ kel de eerste versnelling, achter‐
uitversnelling of P in.
● Verwijder het reservewiel 3 239.
● Vervang nooit meerdere wielen tegelijk door een reservewiel.
● Gebruik de krik alleen om een wiel te wisselen in geval van
bandenpech en niet voor de jaar‐
lijkse montage van winter- of
zomerbanden.
● De krik is onderhoudsvrij.
● Leg bij een zachte ondergrond, een stevige plank (max. 1 cm dik)onder de krik.
● Haal vóór het opkrikken alle zware voorwerpen uit de auto.
● In de op te krikken auto mogen zich geen personen of dieren
bevinden.
● Kruip nooit onder een opgekrikte auto.
● Start een opgekrikte auto niet.● Reinig de wielbouten voordat u ze erin schroeft.9Waarschuwing
Breng geen smeervet aan op de
schroefdraad van de wielbout.
9 Waarschuwing
Zorg ervoor dat u altijd de juiste
wielbouten gebruiken bij het
verwisselen van de wielen. Bij
montage van het reservewiel kunt u ook de bouten voor lichtmetalen wielen gebruiken.
Page 243 of 283

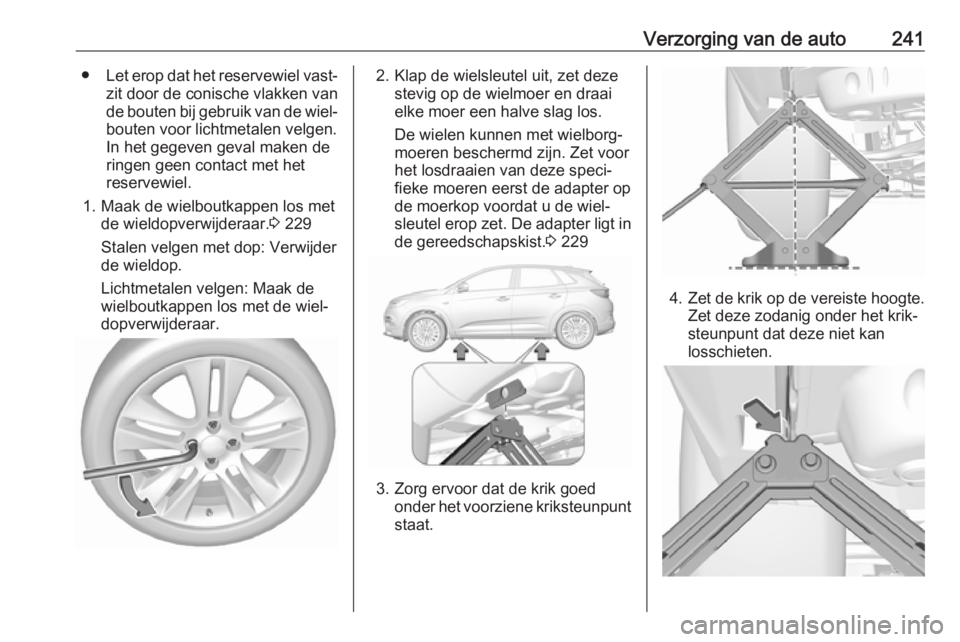

Verzorging van de auto241●Let erop dat het reservewiel vast‐
zit door de conische vlakken van de bouten bij gebruik van de wiel‐ bouten voor lichtmetalen velgen.
In het gegeven geval maken de
ringen geen contact met het
reservewiel.
1. Maak de wielboutkappen los met de wieldopverwijderaar. 3 229
Stalen velgen met dop: Verwijder de wieldop.
Lichtmetalen velgen: Maak de
wielboutkappen los met de wiel‐
dopverwijderaar.2. Klap de wielsleutel uit, zet deze stevig op de wielmoer en draai
elke moer een halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter op
de moerkop voordat u de wiel‐ sleutel erop zet. De adapter ligt in
de gereedschapskist. 3 229
3. Zorg ervoor dat de krik goed
onder het voorziene kriksteunpuntstaat.
4. Zet de krik op de vereiste hoogte.
Zet deze zodanig onder het krik‐
steunpunt dat deze niet kan
losschieten.
Page 244 of 283

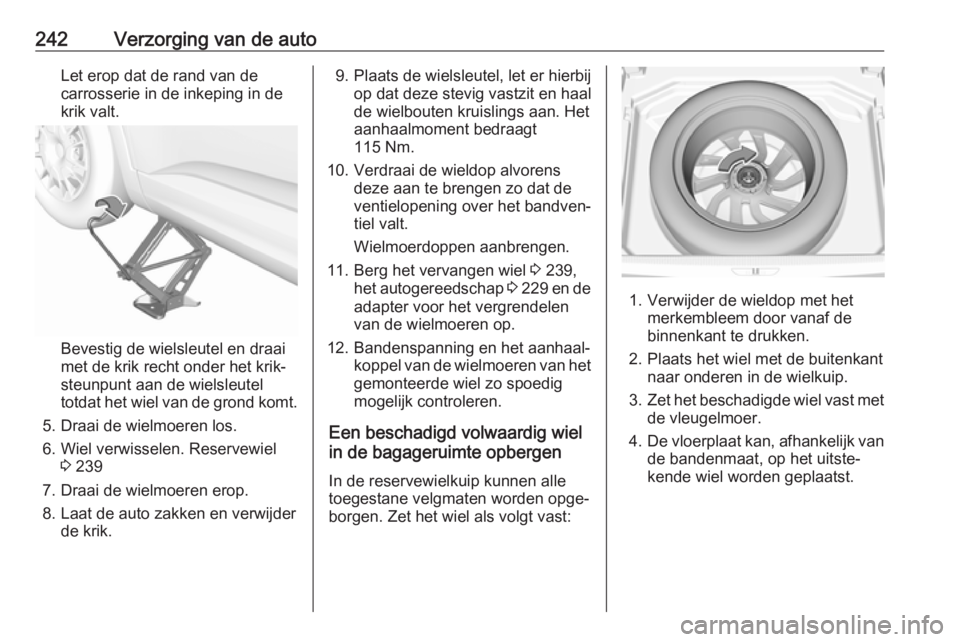

242Verzorging van de autoLet erop dat de rand van de
carrosserie in de inkeping in de
krik valt.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel
totdat het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. Reservewiel 3 239
7. Draai de wielmoeren erop.
8. Laat de auto zakken en verwijder de krik.
9. Plaats de wielsleutel, let er hierbij op dat deze stevig vastzit en haal
de wielbouten kruislings aan. Het
aanhaalmoment bedraagt
115 Nm.
10. Verdraai de wieldop alvorens deze aan te brengen zo dat de
ventielopening over het bandven‐
tiel valt.
Wielmoerdoppen aanbrengen.
11. Berg het vervangen wiel 3 239,
het autogereedschap 3 229 en de
adapter voor het vergrendelen
van de wielmoeren op.
12. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig
mogelijk controleren.
Een beschadigd volwaardig wiel
in de bagageruimte opbergen
In de reservewielkuip kunnen alle
toegestane velgmaten worden opge‐
borgen. Zet het wiel als volgt vast:
1. Verwijder de wieldop met het merkembleem door vanaf debinnenkant te drukken.
2. Plaats het wiel met de buitenkant naar onderen in de wielkuip.
3. Zet het beschadigde wiel vast met
de vleugelmoer.
4. De vloerplaat kan, afhankelijk van
de bandenmaat, op het uitste‐
kende wiel worden geplaatst.
Page 245 of 283

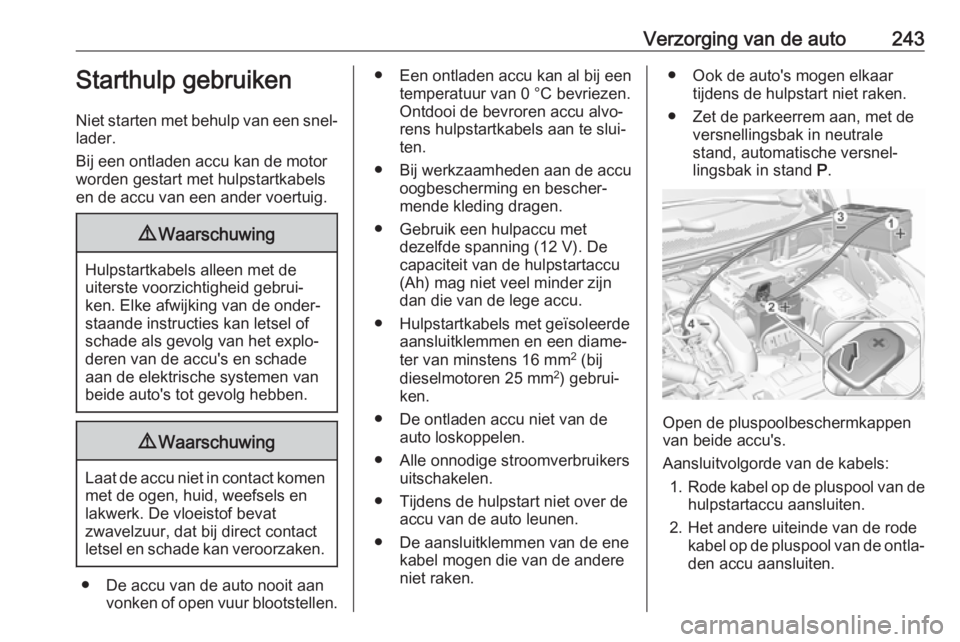

Verzorging van de auto243Starthulp gebruiken
Niet starten met behulp van een snel‐ lader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een ander voertuig.9 Waarschuwing
Hulpstartkabels alleen met de
uiterste voorzichtigheid gebrui‐
ken. Elke afwijking van de onder‐ staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat
zwavelzuur, dat bij direct contact
letsel en schade kan veroorzaken.
● De accu van de auto nooit aan vonken of open vuur blootstellen.
● Een ontladen accu kan al bij een temperatuur van 0 °C bevriezen.Ontdooi de bevroren accu alvo‐
rens hulpstartkabels aan te slui‐ ten.
● Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
● Gebruik een hulpaccu met dezelfde spanning (12 V). De
capaciteit van de hulpstartaccu
(Ah) mag niet veel minder zijn
dan die van de lege accu.
● Hulpstartkabels met geïsoleerde aansluitklemmen en een diame‐
ter van minstens 16 mm 2
(bij
dieselmotoren 25 mm 2
) gebrui‐
ken.
● De ontladen accu niet van de auto loskoppelen.
● Alle onnodige stroomverbruikers uitschakelen.
● Tijdens de hulpstart niet over de accu van de auto leunen.
● De aansluitklemmen van de ene kabel mogen die van de andere
niet raken.● Ook de auto's mogen elkaar tijdens de hulpstart niet raken.
● Zet de parkeerrem aan, met de versnellingsbak in neutrale
stand, automatische versnel‐
lingsbak in stand P.
Open de pluspoolbeschermkappen
van beide accu's.
Aansluitvolgorde van de kabels: 1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de pluspool van de ontla‐den accu aansluiten.
Page 246 of 283

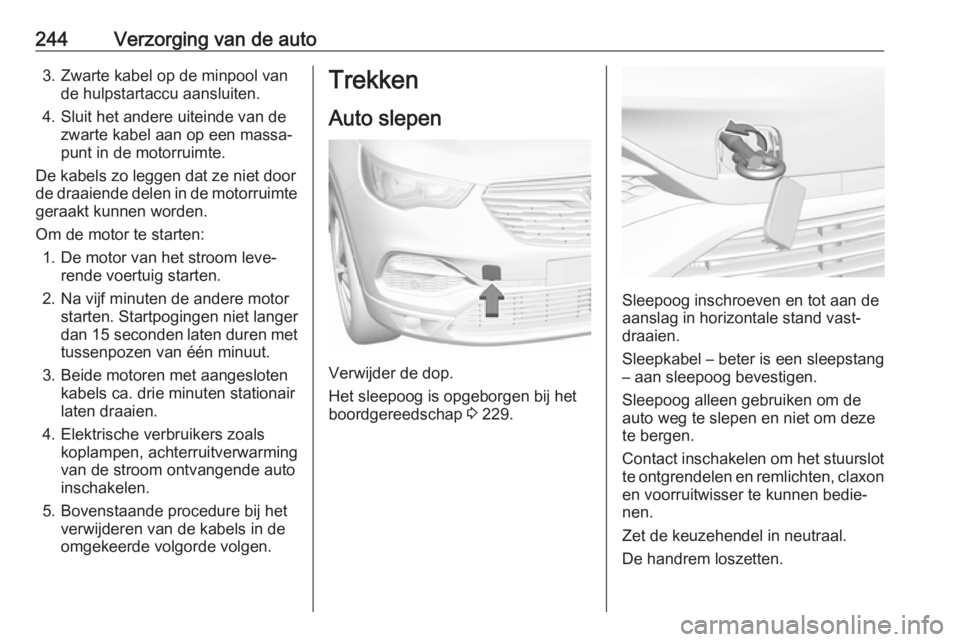

244Verzorging van de auto3. Zwarte kabel op de minpool vande hulpstartaccu aansluiten.
4. Sluit het andere uiteinde van de zwarte kabel aan op een massa‐punt in de motorruimte.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte geraakt kunnen worden.
Om de motor te starten: 1. De motor van het stroom leve‐ rende voertuig starten.
2. Na vijf minuten de andere motor starten. Startpogingen niet langerdan 15 seconden laten duren met
tussenpozen van één minuut.
3. Beide motoren met aangesloten kabels ca. drie minuten stationair
laten draaien.
4. Elektrische verbruikers zoals koplampen, achterruitverwarming
van de stroom ontvangende auto
inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.Trekken
Auto slepen
Verwijder de dop.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 229.
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sleepkabel – beter is een sleepstang – aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Contact inschakelen om het stuurslot te ontgrendelen en remlichten, claxon
en voorruitwisser te kunnen bedie‐
nen.
Zet de keuzehendel in neutraal.
De handrem loszetten.
Page 247 of 283

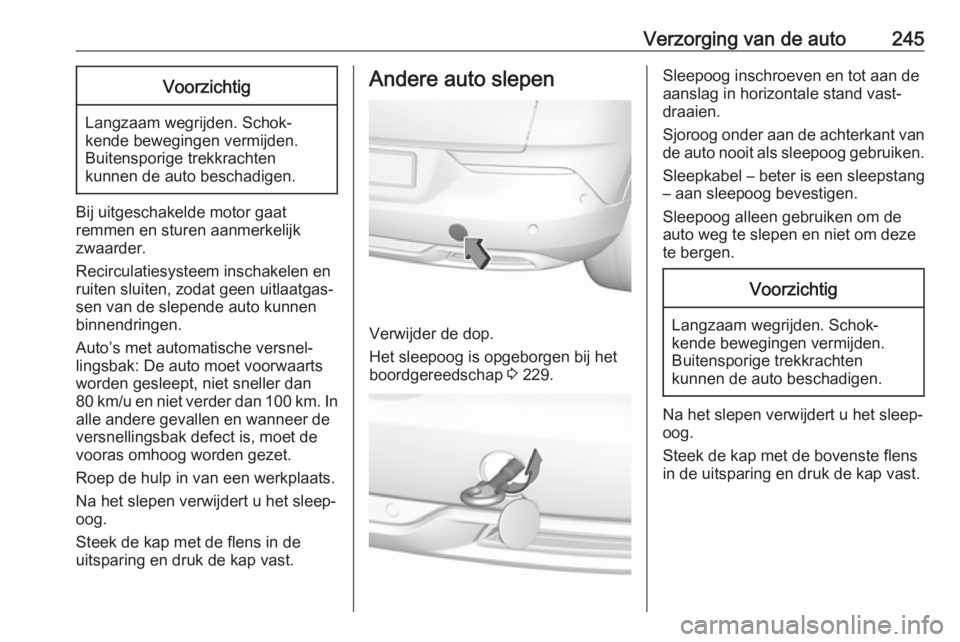

Verzorging van de auto245Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk
zwaarder.
Recirculatiesysteem inschakelen en
ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen.
Auto’s met automatische versnel‐
lingsbak: De auto moet voorwaarts
worden gesleept, niet sneller dan
80 km/u en niet verder dan 100 km. In alle andere gevallen en wanneer de
versnellingsbak defect is, moet de
vooras omhoog worden gezet.
Roep de hulp in van een werkplaats.
Na het slepen verwijdert u het sleep‐
oog.
Steek de kap met de flens in de
uitsparing en druk de kap vast.
Andere auto slepen
Verwijder de dop.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 229.
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sjoroog onder aan de achterkant van
de auto nooit als sleepoog gebruiken.
Sleepkabel – beter is een sleepstang– aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Na het slepen verwijdert u het sleep‐ oog.
Steek de kap met de bovenste flens
in de uitsparing en druk de kap vast.
Page 248 of 283

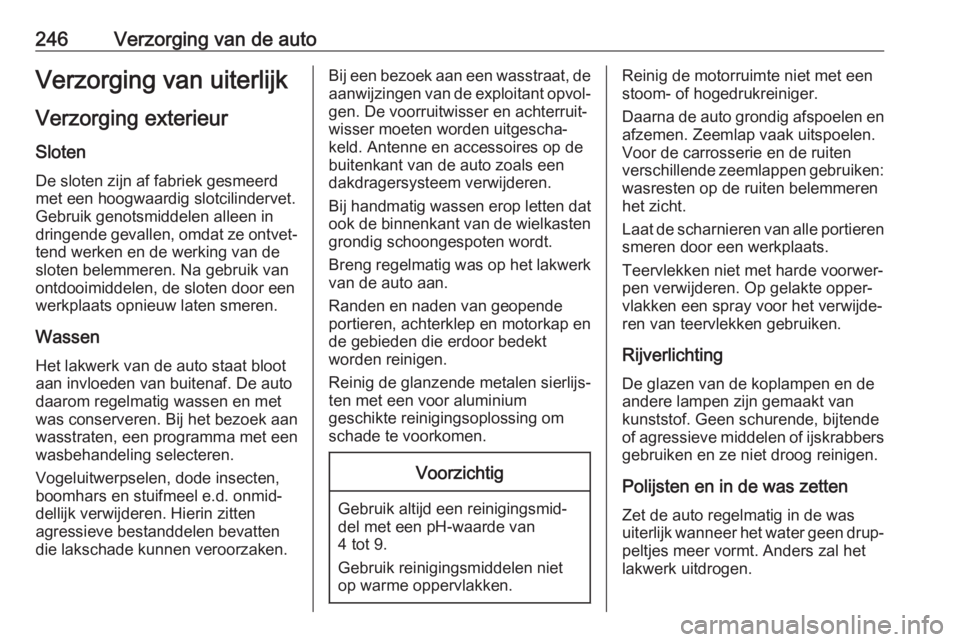

246Verzorging van de autoVerzorging van uiterlijkVerzorging exterieur
Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet. Gebruik genotsmiddelen alleen in
dringende gevallen, omdat ze ontvet‐
tend werken en de werking van de sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen Het lakwerk van de auto staat bloot
aan invloeden van buitenaf. De auto
daarom regelmatig wassen en met
was conserveren. Bij het bezoek aan
wasstraten, een programma met een
wasbehandeling selecteren.
Vogeluitwerpselen, dode insecten, boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen bevatten
die lakschade kunnen veroorzaken.Bij een bezoek aan een wasstraat, de aanwijzingen van de exploitant opvol‐
gen. De voorruitwisser en achterruit‐ wisser moeten worden uitgescha‐keld. Antenne en accessoires op de
buitenkant van de auto zoals een
dakdragersysteem verwijderen.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten
grondig schoongespoten wordt.
Breng regelmatig was op het lakwerk
van de auto aan.
Randen en naden van geopende
portieren, achterklep en motorkap en
de gebieden die erdoor bedekt
worden reinigen.
Reinig de glanzende metalen sierlijs‐
ten met een voor aluminium
geschikte reinigingsoplossing om
schade te voorkomen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van
4 tot 9.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.
Reinig de motorruimte niet met een
stoom- of hogedrukreiniger.
Daarna de auto grondig afspoelen en afzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten
verschillende zeemlappen gebruiken:
wasresten op de ruiten belemmeren het zicht.
Laat de scharnieren van alle portieren smeren door een werkplaats.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Rijverlichting
De glazen van de koplampen en de
andere lampen zijn gemaakt van kunststof. Geen schurende, bijtende
of agressieve middelen of ijskrabbers gebruiken en ze niet droog reinigen.
Polijsten en in de was zetten Zet de auto regelmatig in de was
uiterlijk wanneer het water geen drup‐ peltjes meer vormt. Anders zal het
lakwerk uitdrogen.
Page 249 of 283

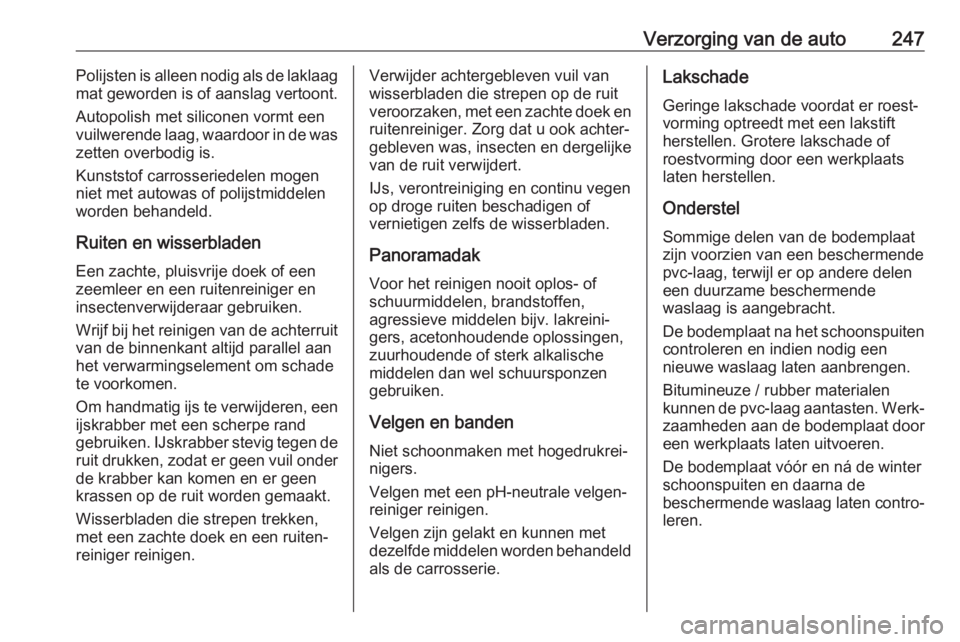

Verzorging van de auto247Polijsten is alleen nodig als de laklaag
mat geworden is of aanslag vertoont.
Autopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Kunststof carrosseriedelen mogen niet met autowas of polijstmiddelen
worden behandeld.
Ruiten en wisserbladen
Een zachte, pluisvrije doek of een
zeemleer en een ruitenreiniger en
insectenverwijderaar gebruiken.
Wrijf bij het reinigen van de achterruit van de binnenkant altijd parallel aan
het verwarmingselement om schade
te voorkomen.
Om handmatig ijs te verwijderen, een ijskrabber met een scherpe rand
gebruiken. IJskrabber stevig tegen de ruit drukken, zodat er geen vuil onderde krabber kan komen en er geen
krassen op de ruit worden gemaakt.
Wisserbladen die strepen trekken,
met een zachte doek en een ruiten‐
reiniger reinigen.Verwijder achtergebleven vuil van
wisserbladen die strepen op de ruit
veroorzaken, met een zachte doek en
ruitenreiniger. Zorg dat u ook achter‐
gebleven was, insecten en dergelijke
van de ruit verwijdert.
IJs, verontreiniging en continu vegen
op droge ruiten beschadigen of
vernietigen zelfs de wisserbladen.
Panoramadak
Voor het reinigen nooit oplos- of
schuurmiddelen, brandstoffen,
agressieve middelen bijv. lakreini‐
gers, acetonhoudende oplossingen,
zuurhoudende of sterk alkalische
middelen dan wel schuursponzen
gebruiken.
Velgen en banden
Niet schoonmaken met hogedrukrei‐
nigers.
Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met dezelfde middelen worden behandeld als de carrosserie.Lakschade
Geringe lakschade voordat er roest‐
vorming optreedt met een lakstift
herstellen. Grotere lakschade of
roestvorming door een werkplaats
laten herstellen.
Onderstel
Sommige delen van de bodemplaat zijn voorzien van een beschermende
pvc-laag, terwijl er op andere delen
een duurzame beschermende
waslaag is aangebracht.
De bodemplaat na het schoonspuiten controleren en indien nodig een
nieuwe waslaag laten aanbrengen.
Bitumineuze / rubber materialen
kunnen de pvc-laag aantasten. Werk‐ zaamheden aan de bodemplaat door
een werkplaats laten uitvoeren.
De bodemplaat vóór en ná de winter
schoonspuiten en daarna de
beschermende waslaag laten contro‐
leren.
Page 250 of 283

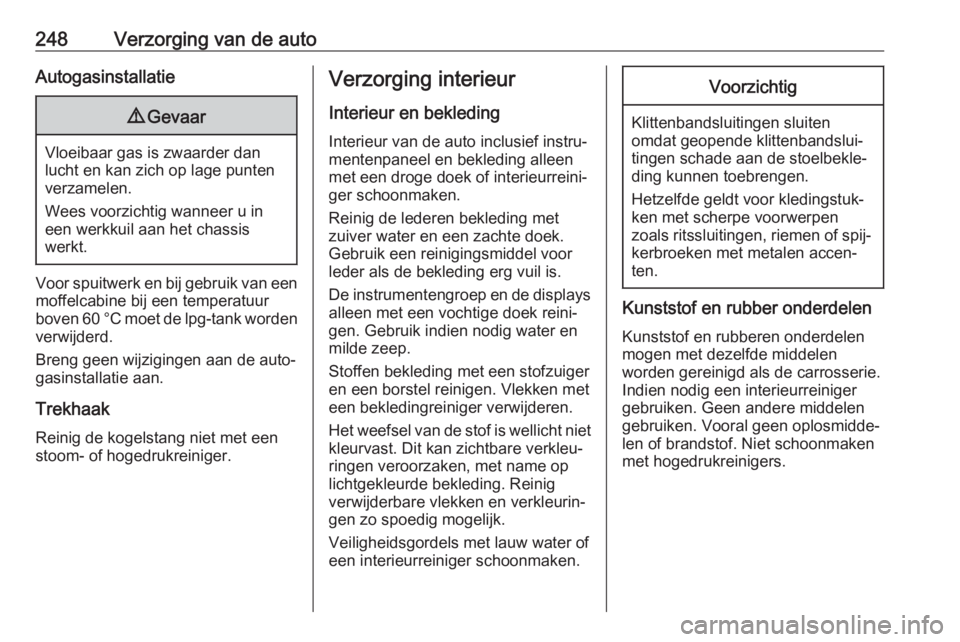

248Verzorging van de autoAutogasinstallatie9Gevaar
Vloeibaar gas is zwaarder dan
lucht en kan zich op lage punten
verzamelen.
Wees voorzichtig wanneer u in
een werkkuil aan het chassis
werkt.
Voor spuitwerk en bij gebruik van een
moffelcabine bij een temperatuur
boven 60 °C moet de lpg-tank worden verwijderd.
Breng geen wijzigingen aan de auto‐
gasinstallatie aan.
Trekhaak
Reinig de kogelstang niet met een
stoom- of hogedrukreiniger.
Verzorging interieur
Interieur en bekleding Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met
zuiver water en een zachte doek.
Gebruik een reinigingsmiddel voor leder als de bekleding erg vuil is.
De instrumentengroep en de displays
alleen met een vochtige doek reini‐
gen. Gebruik indien nodig water en milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met een bekledingreiniger verwijderen.
Het weefsel van de stof is wellicht niet kleurvast. Dit kan zichtbare verkleu‐ringen veroorzaken, met name op
lichtgekleurde bekleding. Reinig
verwijderbare vlekken en verkleurin‐
gen zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.Voorzichtig
Klittenbandsluitingen sluiten
omdat geopende klittenbandslui‐
tingen schade aan de stoelbekle‐
ding kunnen toebrengen.
Hetzelfde geldt voor kledingstuk‐
ken met scherpe voorwerpen
zoals ritssluitingen, riemen of spij‐ kerbroeken met metalen accen‐
ten.
Kunststof en rubber onderdelen
Kunststof en rubberen onderdelen
mogen met dezelfde middelen
worden gereinigd als de carrosserie.
Indien nodig een interieurreiniger
gebruiken. Geen andere middelen
gebruiken. Vooral geen oplosmidde‐
len of brandstof. Niet schoonmaken
met hogedrukreinigers.
