OPEL GRANDLAND X 2018.5 Gebruikershandleiding (in Dutch)

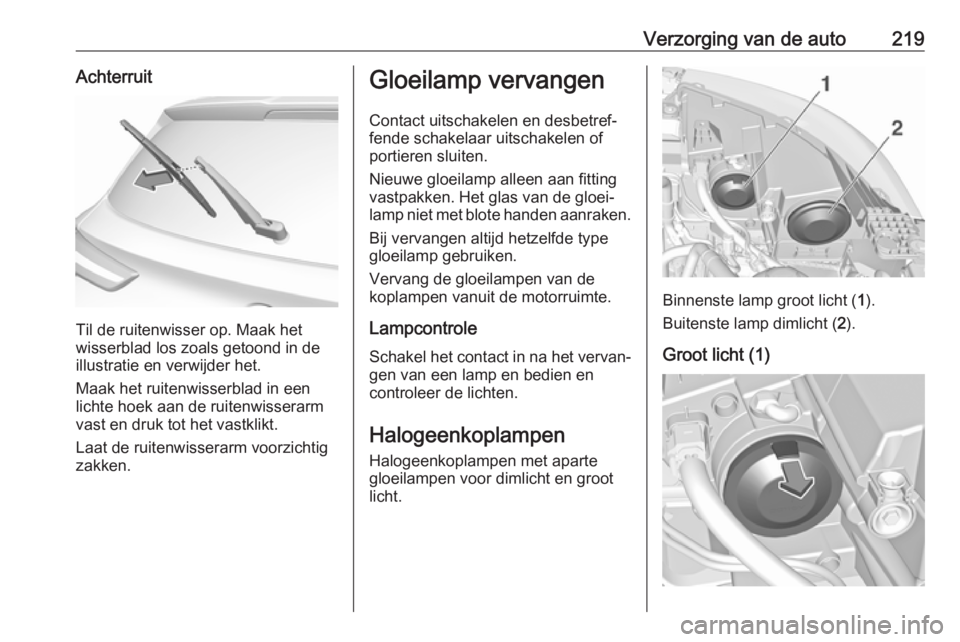

Verzorging van de auto219Achterruit
Til de ruitenwisser op. Maak het
wisserblad los zoals getoond in de
illustratie en verwijder het.
Maak het ruitenwisserblad in een
lichte hoek aan de ruitenwisserarm vast en druk tot het vastklikt.
Laat de ruitenwisserarm voorzichtig
zakken.
Gloeilamp vervangen
Contact uitschakelen en desbetref‐
fende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting vastpakken. Het glas van de gloei‐
lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
Lampcontrole
Schakel het contact in na het vervan‐ gen van een lamp en bedien en
controleer de lichten.
Halogeenkoplampen
Halogeenkoplampen met aparte
gloeilampen voor dimlicht en groot
licht.
Binnenste lamp groot licht ( 1).
Buitenste lamp dimlicht ( 2).
Groot licht (1)

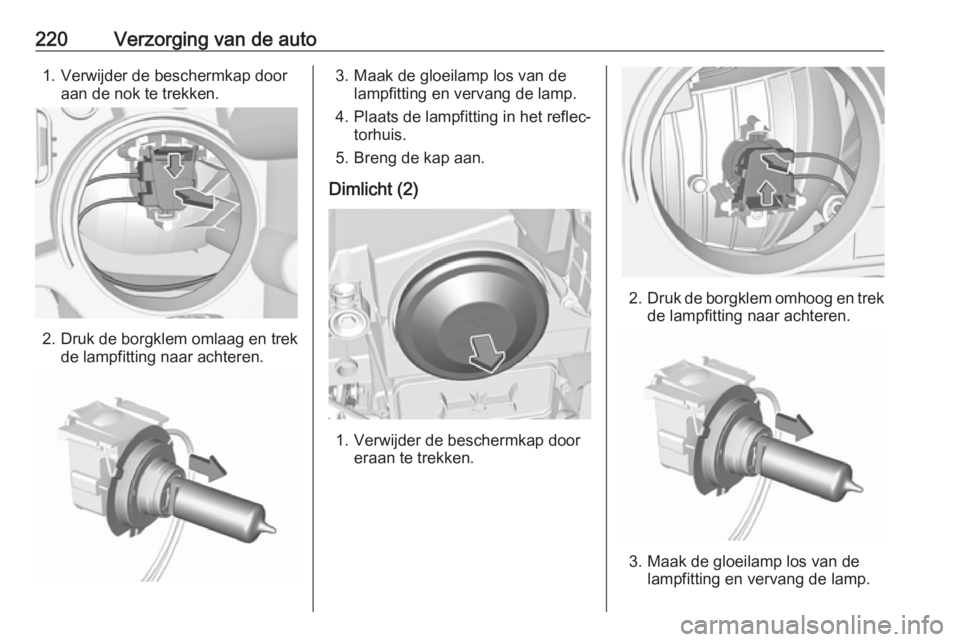

220Verzorging van de auto1. Verwijder de beschermkap dooraan de nok te trekken.
2. Druk de borgklem omlaag en trek de lampfitting naar achteren.
3. Maak de gloeilamp los van de lampfitting en vervang de lamp.
4. Plaats de lampfitting in het reflec‐ torhuis.
5. Breng de kap aan.
Dimlicht (2)
1. Verwijder de beschermkap door eraan te trekken.
2.Druk de borgklem omhoog en trek
de lampfitting naar achteren.
3. Maak de gloeilamp los van de lampfitting en vervang de lamp.

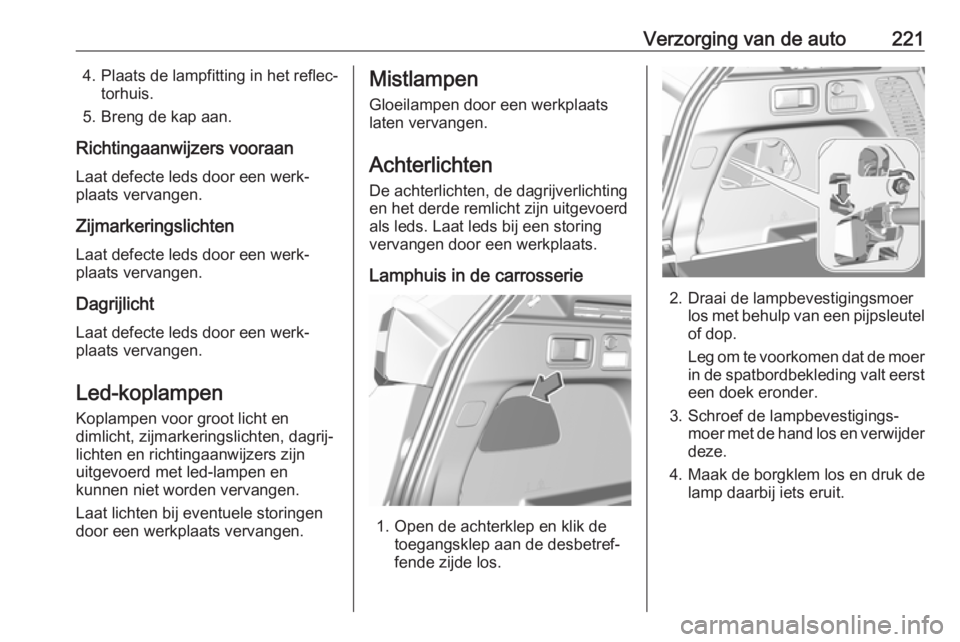

Verzorging van de auto2214. Plaats de lampfitting in het reflec‐torhuis.
5. Breng de kap aan.
Richtingaanwijzers vooraan Laat defecte leds door een werk‐
plaats vervangen.
Zijmarkeringslichten
Laat defecte leds door een werk‐
plaats vervangen.
Dagrijlicht
Laat defecte leds door een werk‐ plaats vervangen.
Led-koplampen Koplampen voor groot licht en
dimlicht, zijmarkeringslichten, dagrij‐
lichten en richtingaanwijzers zijn
uitgevoerd met led-lampen en
kunnen niet worden vervangen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.Mistlampen
Gloeilampen door een werkplaats
laten vervangen.
Achterlichten De achterlichten, de dagrijverlichting
en het derde remlicht zijn uitgevoerd
als leds. Laat leds bij een storing
vervangen door een werkplaats.
Lamphuis in de carrosserie
1. Open de achterklep en klik de toegangsklep aan de desbetref‐
fende zijde los.
2. Draai de lampbevestigingsmoer los met behulp van een pijpsleutel
of dop.
Leg om te voorkomen dat de moer
in de spatbordbekleding valt eerst een doek eronder.
3. Schroef de lampbevestigings‐ moer met de hand los en verwijderdeze.
4. Maak de borgklem los en druk de lamp daarbij iets eruit.

222Verzorging van de auto
5. Trek de lichtmodule vanaf debuitenkant voorzichtig los uit de
uitsparing. De kabelgeleider moet
op zijn plaats blijven zitten.
6. Draai de lampfitting linksom en haal deze uit de lampmodule.7. Maak de gloeilamp los van delampfitting en vervang de lamp.
Remlicht ( 1)
Richtingaanwijzer ( 2)
8. Plaats de lampfitting in de lamp‐ module. Breng de lampmodule in
de uitsparing aan en haal de
lampbevestigingsmoer vanuit de
binnenkant aan. Bevestig de kap.

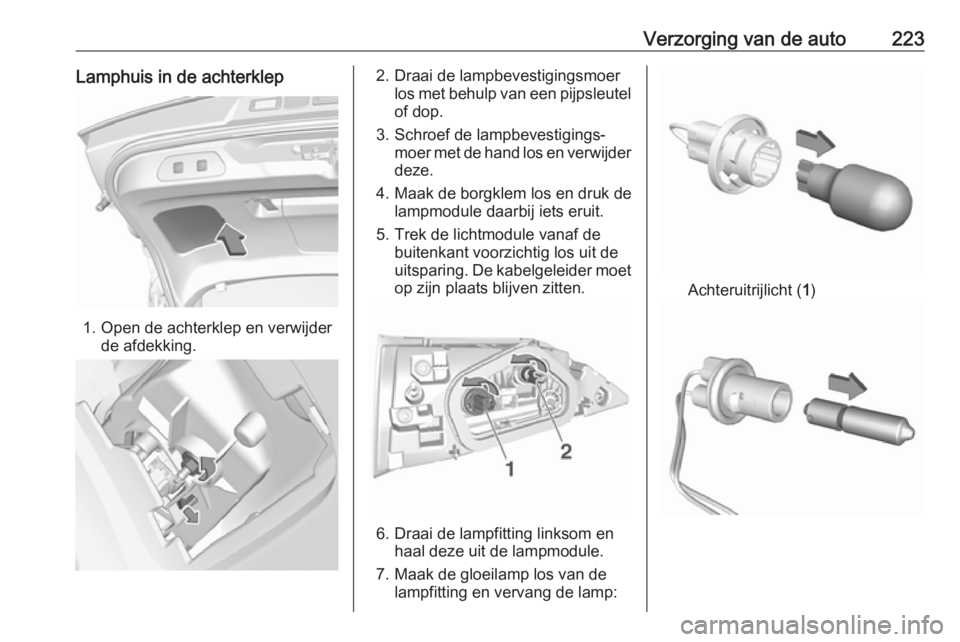

Verzorging van de auto223Lamphuis in de achterklep
1. Open de achterklep en verwijderde afdekking.
2. Draai de lampbevestigingsmoerlos met behulp van een pijpsleutel
of dop.
3. Schroef de lampbevestigings‐ moer met de hand los en verwijderdeze.
4. Maak de borgklem los en druk de lampmodule daarbij iets eruit.
5. Trek de lichtmodule vanaf de buitenkant voorzichtig los uit de
uitsparing. De kabelgeleider moet
op zijn plaats blijven zitten.
6. Draai de lampfitting linksom en haal deze uit de lampmodule.
7. Maak de gloeilamp los van de lampfitting en vervang de lamp:
Achteruitrijlicht ( 1)

224Verzorging van de autoMistachterlicht (2)
8. Plaats de lampfitting in de lamp‐ module. Breng de lampmodule in
de uitsparing aan en haal de
lampbevestigingsmoer vanuit de
binnenkant aan. Bevestig de kap.
Derde remlicht
Het derde remlicht is uitgevoerd als led-verlichting en kan niet worden
vervangen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.
LampcontroleSchakel het contact in en kijk of alle
lampen werken.Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lampfitting rechtsom uit de behuizing.
3. Maak de gloeilamp los van de lampfitting en vervang de lamp.

Verzorging van de auto2254. Steek de lampfitting erin en draaideze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
Kentekenverlichting is uitgevoerd met
LED-lampen en kan niet worden
vervangen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.
Binnenverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats
laten vervangen.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● motorruimte
● instrumentenpaneel
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.Voorzichtig
Vervang de zekering niet totdat de oorzaak van de storing is verhol‐
pen.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.Zekeringtrekker
Voor de zekeringenkast in het instru‐
mentenpaneel zit mogelijk een zeke‐
ringtrekker.

226Verzorging van de auto

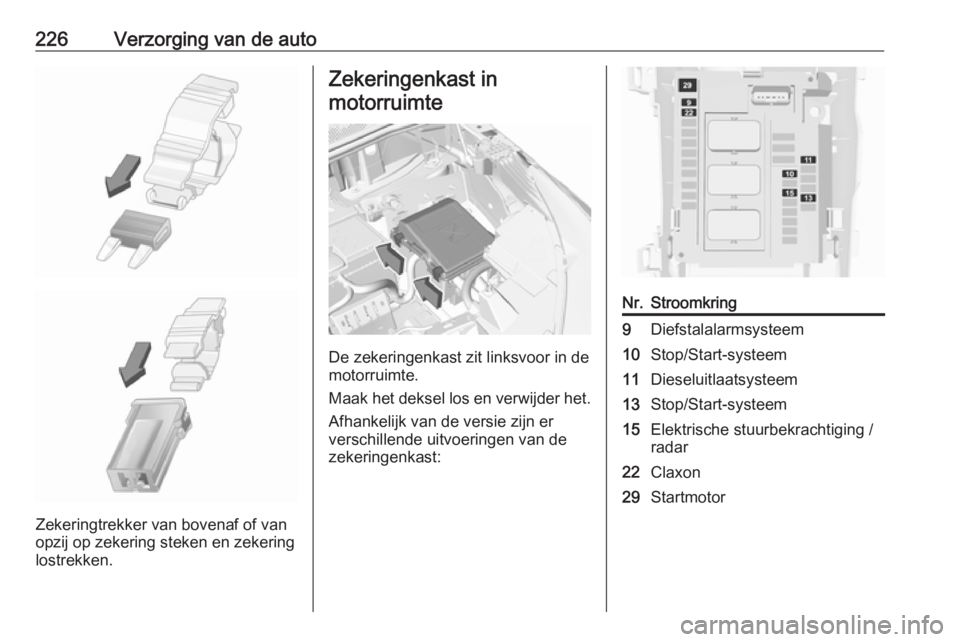

Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het. Afhankelijk van de versie zijn er
verschillende uitvoeringen van de
zekeringenkast:
Nr.Stroomkring9Diefstalalarmsysteem10Stop/Start-systeem11Dieseluitlaatsysteem13Stop/Start-systeem15Elektrische stuurbekrachtiging /
radar22Claxon29Startmotor

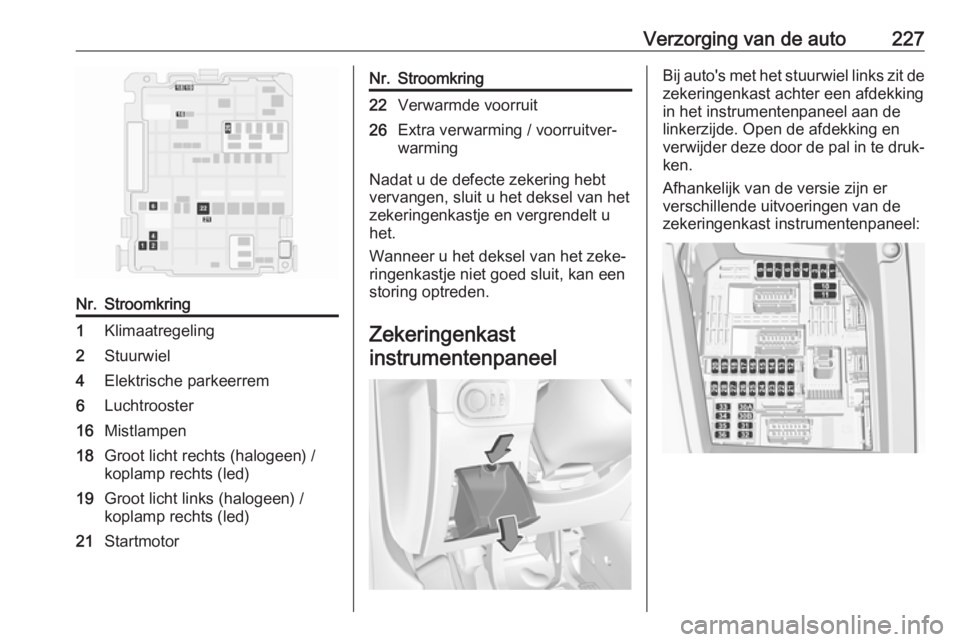

Verzorging van de auto227Nr.Stroomkring1Klimaatregeling2Stuurwiel4Elektrische parkeerrem6Luchtrooster16Mistlampen18Groot licht rechts (halogeen) /
koplamp rechts (led)19Groot licht links (halogeen) /
koplamp rechts (led)21StartmotorNr.Stroomkring22Verwarmde voorruit26Extra verwarming / voorruitver‐
warming
Nadat u de defecte zekering hebt
vervangen, sluit u het deksel van het
zekeringenkastje en vergrendelt u
het.
Wanneer u het deksel van het zeke‐ ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast instrumentenpaneel
Bij auto's met het stuurwiel links zit de
zekeringenkast achter een afdekking
in het instrumentenpaneel aan de
linkerzijde. Open de afdekking en
verwijder deze door de pal in te druk‐
ken.
Afhankelijk van de versie zijn er
verschillende uitvoeringen van de
zekeringenkast instrumentenpaneel:

228Verzorging van de autoNr.Stroomkring1Elektronisch sleutelsysteem /
diefstalalarmsysteem4Stop/Start-systeem5Geavanceerde parkeerhulp /
camera / regelmodule trans‐
missie7Versterker8Achterruitwisser10Centrale vergrendeling11Centrale vergrendeling13Diefstalalarmsysteem16Elektrische stuurbekrachtiging18OnStar21Interieurverlichting22Verlichting handschoenenkastje23Dodehoeksysteem / verstelling
buitenspiegels / inductief
opladen24Elektrische eenheid stuurkolom25Binnenspiegel26GordelverklikkerNr.Stroomkring27Camera / regensensor / automa‐
tische verlichting28USB / Infotainment31Airbag33Elektrische aansluiting voorin36InfotainmentNr.Stroomkring1Binnenspiegel / elektrische
stuurbekrachtiging / Selective
Ride Control / radar / dieseluit‐
laatsysteem3Regelmodule aanhangerinrich‐
ting4Claxon5Voorruitsproeier6Voorruitsproeier7Elektrische aansluiting achterin10Portiervergrendeling / achter‐
klepvergrendeling11Portiervergrendeling / achter‐
klepvergrendeling12Stop/Start-systeem / diagnose-
aansluiting / remsysteem13Infotainment / klimaatregeling14Alarmsirene15Klimaatregeling16Stop/Start-systeem / remsys‐
teem17Instrumentengroep
