OPEL GRANDLAND X 2018.5 Instruktionsbok

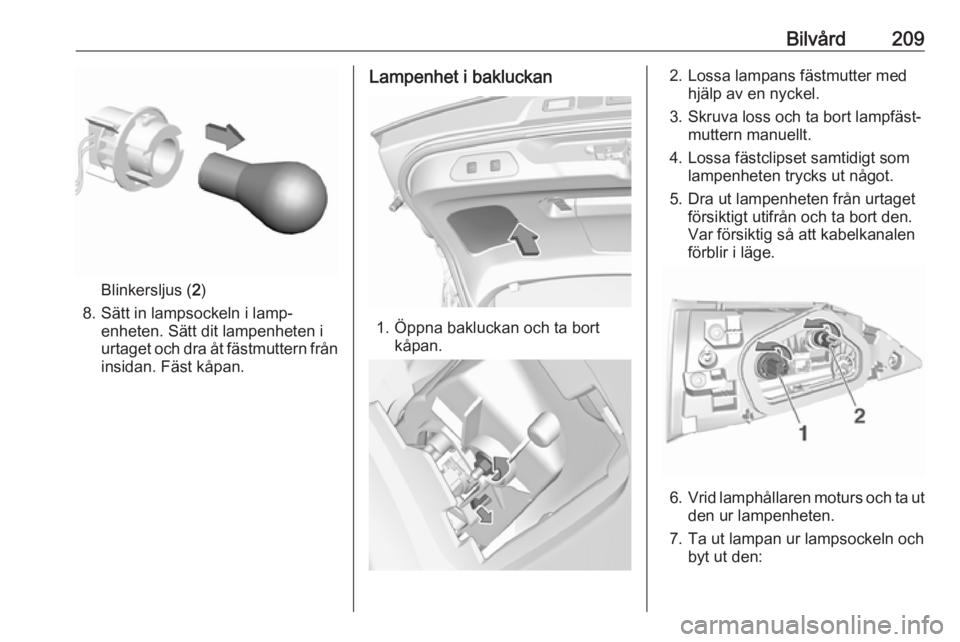

Bilvård209
Blinkersljus (2)
8. Sätt in lampsockeln i lamp‐ enheten. Sätt dit lampenheten i
urtaget och dra åt fästmuttern från
insidan. Fäst kåpan.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kåpan.
2. Lossa lampans fästmutter medhjälp av en nyckel.
3. Skruva loss och ta bort lampfäst‐ muttern manuellt.
4. Lossa fästclipset samtidigt som lampenheten trycks ut något.
5. Dra ut lampenheten från urtaget försiktigt utifrån och ta bort den.
Var försiktig så att kabelkanalen
förblir i läge.
6. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
7. Ta ut lampan ur lampsockeln och byt ut den:

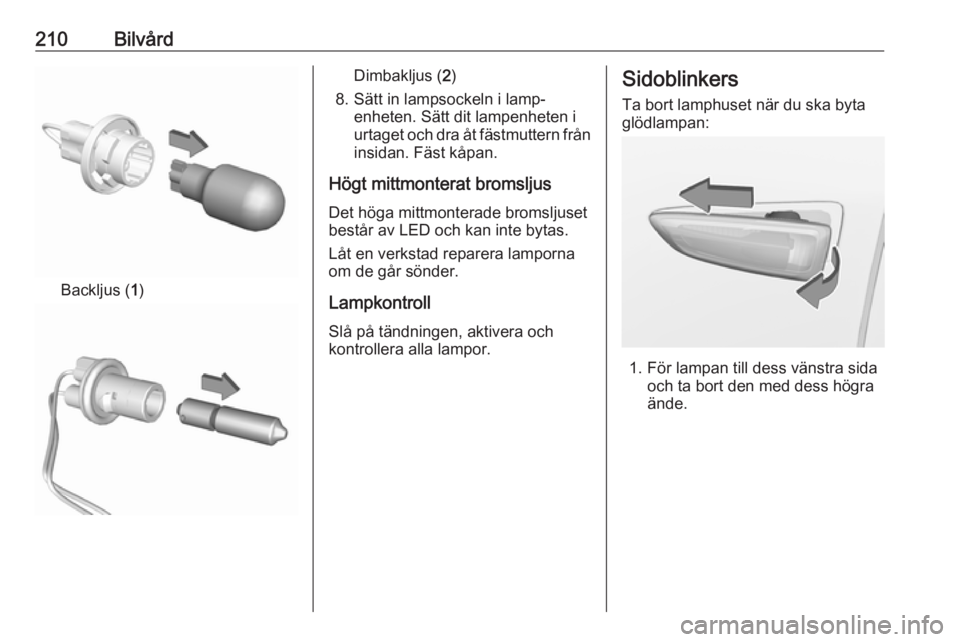

210Bilvård
Backljus (1)
Dimbakljus ( 2)
8. Sätt in lampsockeln i lamp‐ enheten. Sätt dit lampenheten i
urtaget och dra åt fästmuttern från
insidan. Fäst kåpan.
Högt mittmonterat bromsljus Det höga mittmonterade bromsljuset
består av LED och kan inte bytas.
Låt en verkstad reparera lamporna
om de går sönder.
Lampkontroll
Slå på tändningen, aktivera och
kontrollera alla lampor.Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.

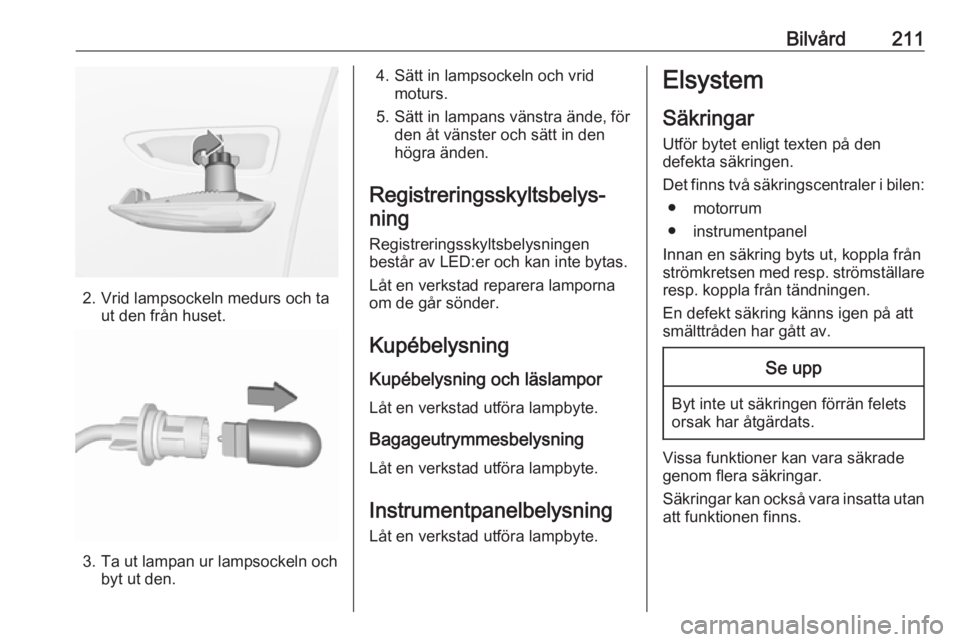

Bilvård211
2. Vrid lampsockeln medurs och taut den från huset.
3. Ta ut lampan ur lampsockeln ochbyt ut den.
4. Sätt in lampsockeln och vrid moturs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av LED:er och kan inte bytas.
Låt en verkstad reparera lamporna
om de går sönder.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Bagageutrymmesbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning Låt en verkstad utföra lampbyte.Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

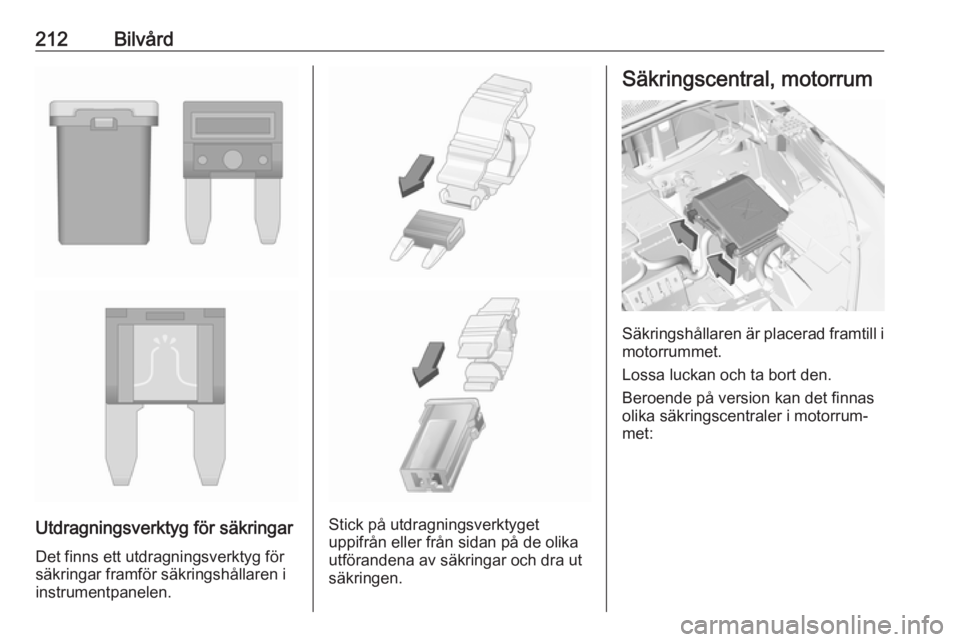

212Bilvård
Utdragningsverktyg för säkringarDet finns ett utdragningsverktyg för
säkringar framför säkringshållaren i
instrumentpanelen.Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.
Beroende på version kan det finnas
olika säkringscentraler i motorrum‐
met:

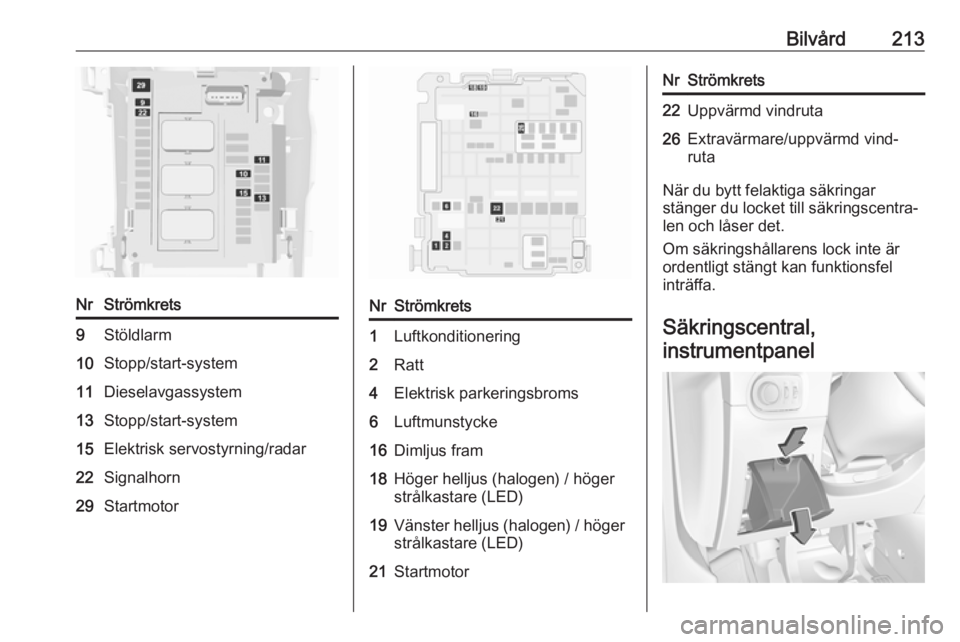

Bilvård213NrStrömkrets9Stöldlarm10Stopp/start-system11Dieselavgassystem13Stopp/start-system15Elektrisk servostyrning/radar22Signalhorn29StartmotorNrStrömkrets1Luftkonditionering2Ratt4Elektrisk parkeringsbroms6Luftmunstycke16Dimljus fram18Höger helljus (halogen) / höger
strålkastare (LED)19Vänster helljus (halogen) / höger
strålkastare (LED)21StartmotorNrStrömkrets22Uppvärmd vindruta26Extravärmare/uppvärmd vind‐
ruta
När du bytt felaktiga säkringar
stänger du locket till säkringscentra‐
len och låser det.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel

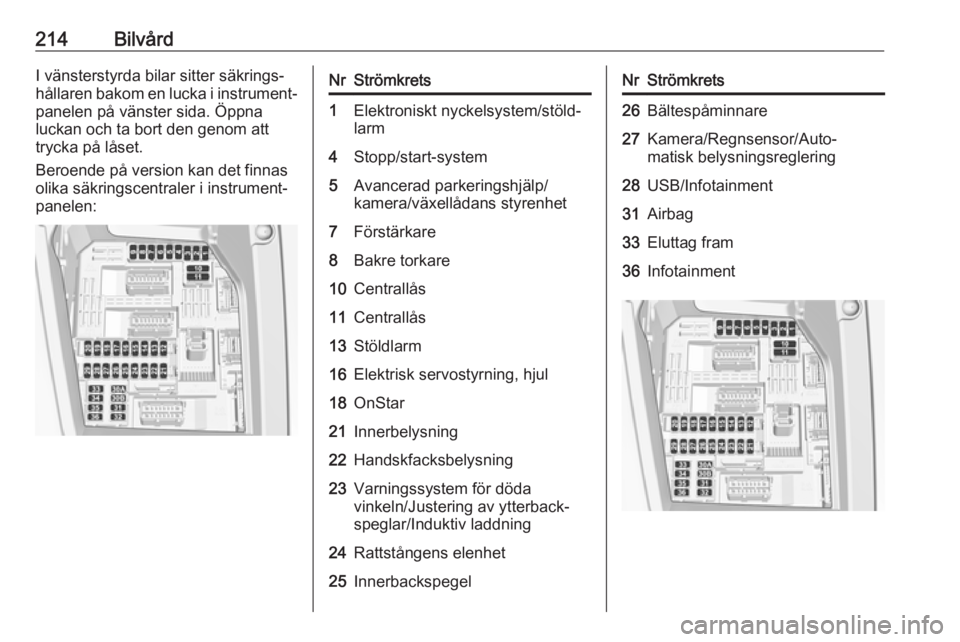

214BilvårdI vänsterstyrda bilar sitter säkrings‐
hållaren bakom en lucka i instrument‐
panelen på vänster sida. Öppna
luckan och ta bort den genom att
trycka på låset.
Beroende på version kan det finnas
olika säkringscentraler i instrument‐
panelen:NrStrömkrets1Elektroniskt nyckelsystem/stöld‐
larm4Stopp/start-system5Avancerad parkeringshjälp/
kamera/växellådans styrenhet7Förstärkare8Bakre torkare10Centrallås11Centrallås13Stöldlarm16Elektrisk servostyrning, hjul18OnStar21Innerbelysning22Handskfacksbelysning23Varningssystem för döda
vinkeln/Justering av ytterback‐
speglar/Induktiv laddning24Rattstångens elenhet25InnerbackspegelNrStrömkrets26Bältespåminnare27Kamera/Regnsensor/Auto‐
matisk belysningsreglering28USB/Infotainment31Airbag33Eluttag fram36Infotainment

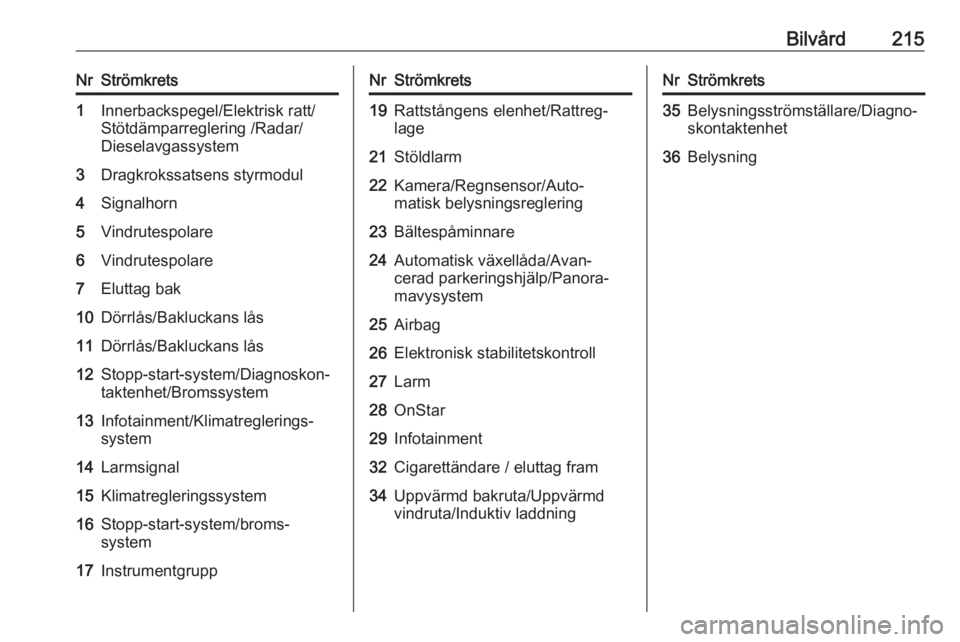

Bilvård215NrStrömkrets1Innerbackspegel/Elektrisk ratt/
Stötdämparreglering /Radar/
Dieselavgassystem3Dragkrokssatsens styrmodul4Signalhorn5Vindrutespolare6Vindrutespolare7Eluttag bak10Dörrlås/Bakluckans lås11Dörrlås/Bakluckans lås12Stopp-start-system/Diagnoskon‐
taktenhet/Bromssystem13Infotainment/Klimatreglerings‐
system14Larmsignal15Klimatregleringssystem16Stopp-start-system/broms‐
system17InstrumentgruppNrStrömkrets19Rattstångens elenhet/Rattreg‐
lage21Stöldlarm22Kamera/Regnsensor/Auto‐
matisk belysningsreglering23Bältespåminnare24Automatisk växellåda/Avan‐
cerad parkeringshjälp/Panora‐
mavysystem25Airbag26Elektronisk stabilitetskontroll27Larm28OnStar29Infotainment32Cigarettändare / eluttag fram34Uppvärmd bakruta/Uppvärmd
vindruta/Induktiv laddningNrStrömkrets35Belysningsströmställare/Diagno‐
skontaktenhet36Belysning

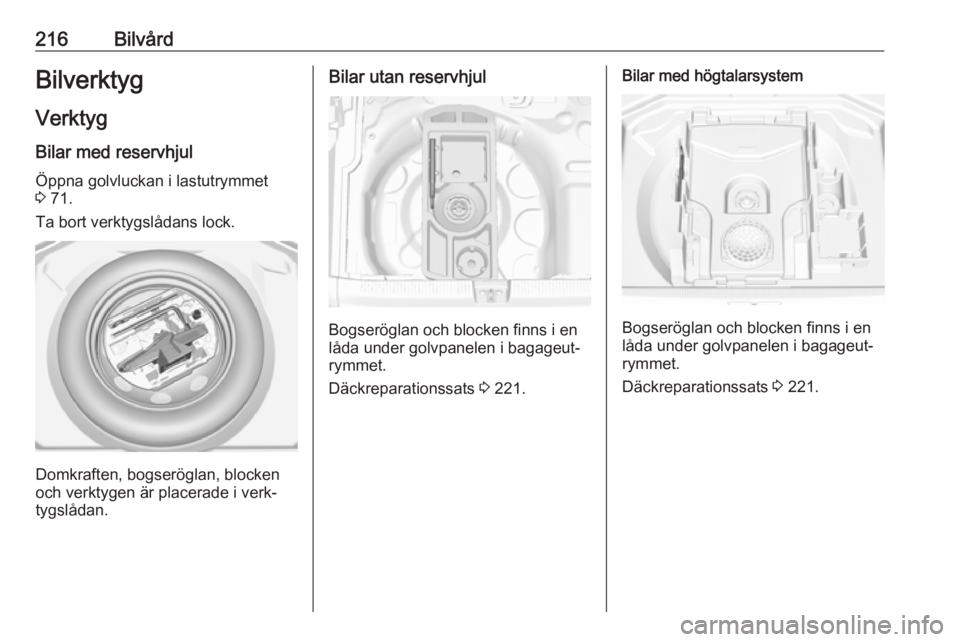

216BilvårdBilverktyg
Verktyg Bilar med reservhjul
Öppna golvluckan i lastutrymmet
3 71.
Ta bort verktygslådans lock.
Domkraften, bogseröglan, blocken
och verktygen är placerade i verk‐
tygslådan.
Bilar utan reservhjul
Bogseröglan och blocken finns i en
låda under golvpanelen i bagageut‐
rymmet.
Däckreparationssats 3 221.
Bilar med högtalarsystem
Bogseröglan och blocken finns i en
låda under golvpanelen i bagageut‐
rymmet.
Däckreparationssats 3 221.

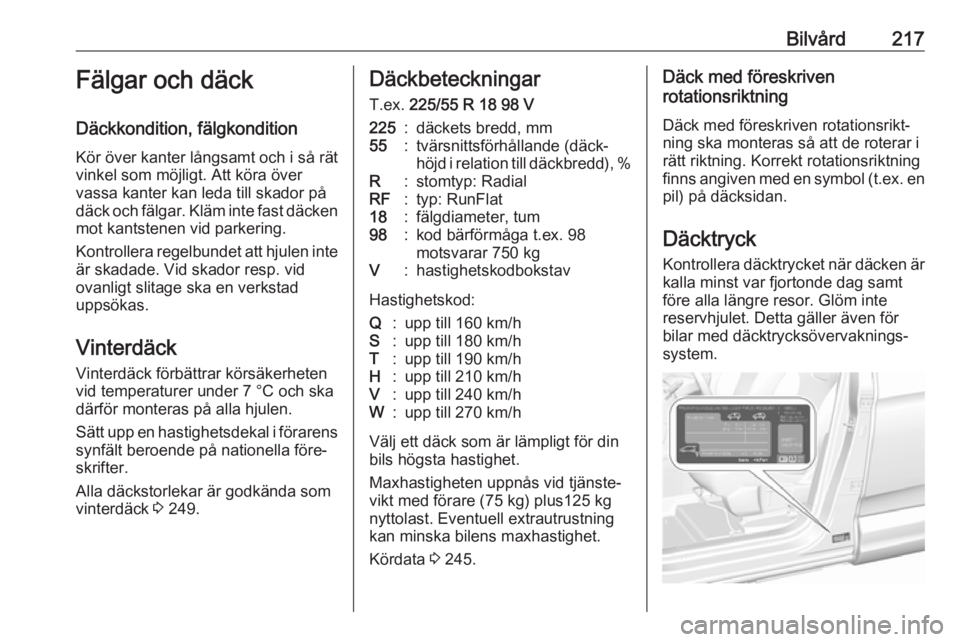

Bilvård217Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 249.Däckbeteckningar
T.ex. 225/55 R 18 98 V225:däckets bredd, mm55:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat18:fälgdiameter, tum98:kod bärförmåga t.ex. 98
motsvarar 750 kgV:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 245.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol ( t.ex. en
pil) på däcksidan.
Däcktryck
Kontrollera däcktrycket när däcken är kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för
bilar med däcktrycksövervaknings‐
system.

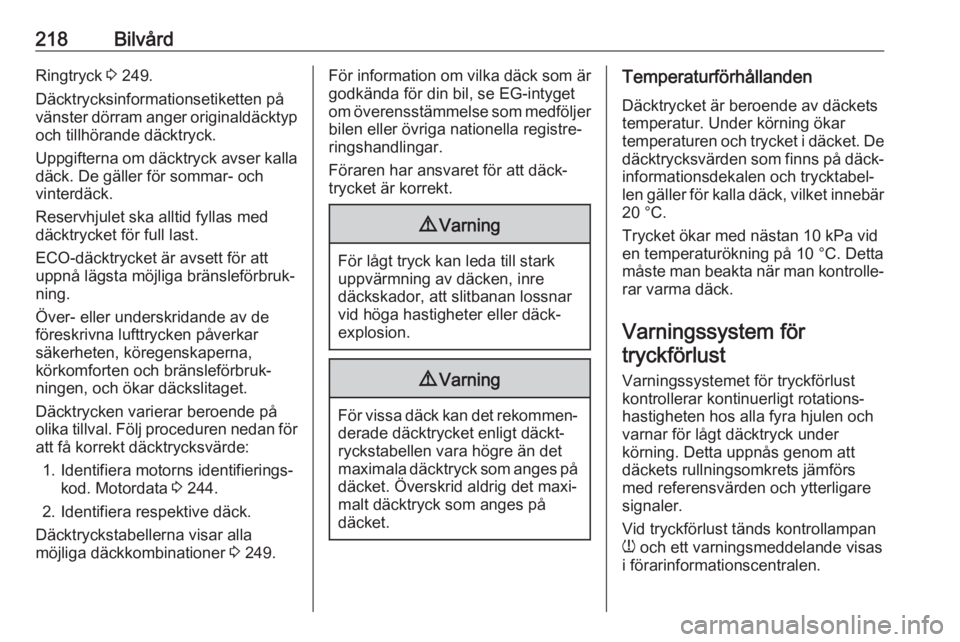

218BilvårdRingtryck 3 249.
Däcktrycksinformationsetiketten på
vänster dörram anger originaldäcktyp
och tillhörande däcktryck.
Uppgifterna om däcktryck avser kalla däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med
däcktrycket för full last.
ECO-däcktrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för
att få korrekt däcktrycksvärde:
1. Identifiera motorns identifierings‐ kod. Motordata 3 244.
2. Identifiera respektive däck.
Däcktryckstabellerna visar alla
möjliga däckkombinationer 3 249.För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer
bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär 20 °C.
Trycket ökar med nästan 10 kPa vid en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐
rar varma däck.
Varningssystem förtryckförlust
Varningssystemet för tryckförlust
kontrollerar kontinuerligt rotations‐
hastigheten hos alla fyra hjulen och
varnar för lågt däcktryck under
körning. Detta uppnås genom att
däckets rullningsomkrets jämförs
med referensvärden och ytterligare
signaler.
Vid tryckförlust tänds kontrollampan
w och ett varningsmeddelande visas
i förarinformationscentralen.
