Körning och hantering179Systemet stängs av automatiskt vidkörning med elektriskt ansluten släp‐
vagn, cykelhållare etc.
Kontakta din återförsäljare om du vill
stänga av systemet under en längre
tid.
Fel Vid fel visas ett meddelande på
Colour Info Display och en ljudsignal
avges.
Vid fel på servostyrningen tänds
H och ett meddelande visas på
förarinformationscentralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna detek‐
terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐
ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.
Page 182 of 269

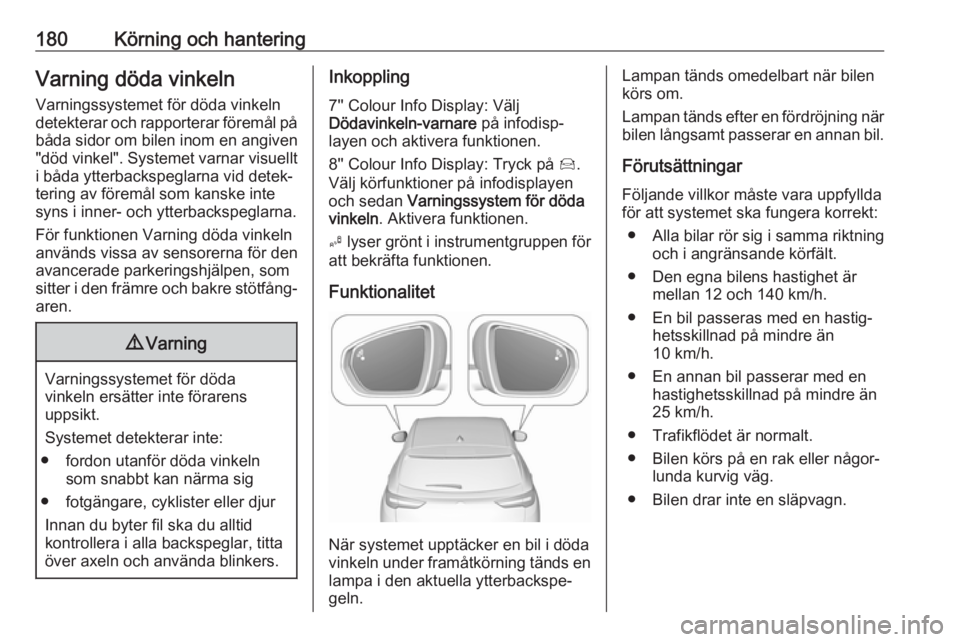

180Körning och hanteringVarning döda vinkelnVarningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐
aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
Inkoppling
7'' Colour Info Display: Välj
Dödavinkeln-varnare på infodisp‐
layen och aktivera funktionen.
8'' Colour Info Display: Tryck på Í.
Välj körfunktioner på infodisplayen
och sedan Varningssystem för döda
vinkeln . Aktivera funktionen.
B lyser grönt i instrumentgruppen för
att bekräfta funktionen.
Funktionalitet
När systemet upptäcker en bil i döda
vinkeln under framåtkörning tänds en
lampa i den aktuella ytterbackspe‐ geln.
Lampan tänds omedelbart när bilenkörs om.
Lampan tänds efter en fördröjning när bilen långsamt passerar en annan bil.
Förutsättningar
Följande villkor måste vara uppfyllda
för att systemet ska fungera korrekt:
● Alla bilar rör sig i samma riktning och i angränsande körfält.
● Den egna bilens hastighet är mellan 12 och 140 km/h.
● En bil passeras med en hastig‐ hetsskillnad på mindre än
10 km/h.
● En annan bil passerar med en hastighetsskillnad på mindre än
25 km/h.
● Trafikflödet är normalt.
● Bilen körs på en rak eller någor‐ lunda kurvig väg.
● Bilen drar inte en släpvagn.
Page 183 of 269

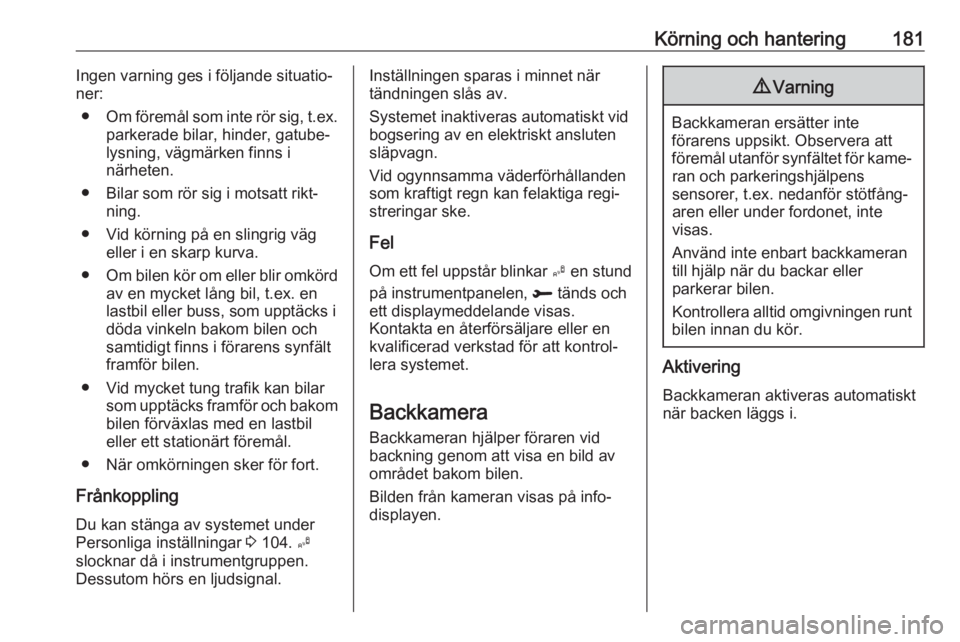

Körning och hantering181Ingen varning ges i följande situatio‐ner:
● Om föremål som inte rör sig, t.ex.
parkerade bilar, hinder, gatube‐
lysning, vägmärken finns i
närheten.
● Bilar som rör sig i motsatt rikt‐ ning.
● Vid körning på en slingrig väg eller i en skarp kurva.
● Om bilen kör om eller blir omkörd
av en mycket lång bil, t.ex. en
lastbil eller buss, som upptäcks i döda vinkeln bakom bilen och
samtidigt finns i förarens synfält
framför bilen.
● Vid mycket tung trafik kan bilar som upptäcks framför och bakombilen förväxlas med en lastbil
eller ett stationärt föremål.
● När omkörningen sker för fort.
Frånkoppling Du kan stänga av systemet under
Personliga inställningar 3 104. B
slocknar då i instrumentgruppen.
Dessutom hörs en ljudsignal.Inställningen sparas i minnet när
tändningen slås av.
Systemet inaktiveras automatiskt vid
bogsering av en elektriskt ansluten
släpvagn.
Vid ogynnsamma väderförhållanden
som kraftigt regn kan felaktiga regi‐
streringar ske.
Fel
Om ett fel uppstår blinkar B en stund
på instrumentpanelen, R tänds och
ett displaymeddelande visas.
Kontakta en återförsäljare eller en
kvalificerad verkstad för att kontrol‐
lera systemet.
Backkamera Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas på info‐
displayen.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Använd inte enbart backkameran
till hjälp när du backar eller
parkerar bilen.
Kontrollera alltid omgivningen runt
bilen innan du kör.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Page 184 of 269

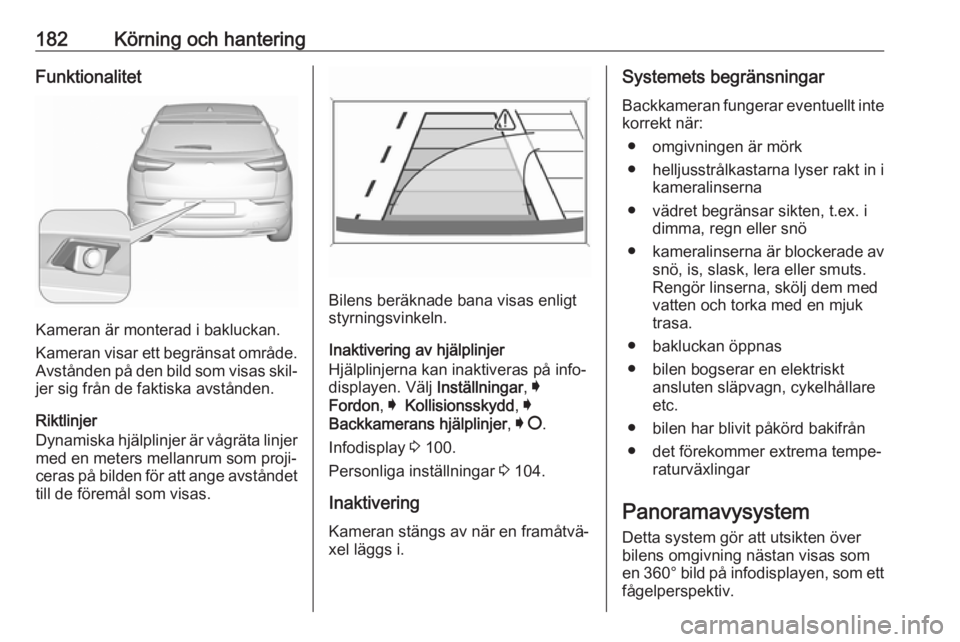

182Körning och hanteringFunktionalitet
Kameran är monterad i bakluckan.
Kameran visar ett begränsat område.
Avstånden på den bild som visas skil‐ jer sig från de faktiska avstånden.
Riktlinjer
Dynamiska hjälplinjer är vågräta linjer med en meters mellanrum som proji‐
ceras på bilden för att ange avståndet
till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.
Inaktivering av hjälplinjer
Hjälplinjerna kan inaktiveras på info‐
displayen. Välj Inställningar, I
Fordon , I Kollisionsskydd , I
Backkamerans hjälplinjer , I § .
Infodisplay 3 100.
Personliga inställningar 3 104.
Inaktivering Kameran stängs av när en framåtvä‐
xel läggs i.
Systemets begränsningar
Backkameran fungerar eventuellt inte
korrekt när:
● omgivningen är mörk
● helljusstrålkastarna lyser rakt in i kameralinserna
● vädret begränsar sikten, t.ex. i dimma, regn eller snö
● kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
Rengör linserna, skölj dem med
vatten och torka med en mjuk trasa.
● bakluckan öppnas
● bilen bogserar en elektriskt ansluten släpvagn, cykelhållare
etc.
● bilen har blivit påkörd bakifrån
● det förekommer extrema tempe‐ raturväxlingar
Panoramavysystem
Detta system gör att utsikten över
bilens omgivning nästan visas som
en 360° bild på infodisplayen, som ett fågelperspektiv.
Page 185 of 269

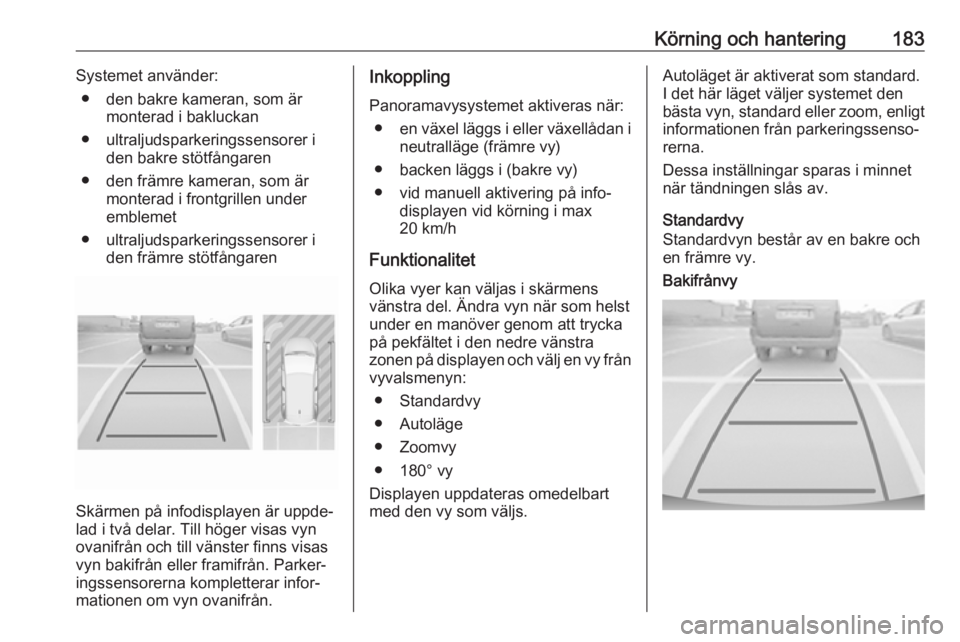

Körning och hantering183Systemet använder:● den bakre kameran, som är monterad i bakluckan
● ultraljudsparkeringssensorer i den bakre stötfångaren
● den främre kameran, som är monterad i frontgrillen under
emblemet
● ultraljudsparkeringssensorer i den främre stötfångaren
Skärmen på infodisplayen är uppde‐
lad i två delar. Till höger visas vyn
ovanifrån och till vänster finns visas
vyn bakifrån eller framifrån. Parker‐
ingssensorerna kompletterar infor‐
mationen om vyn ovanifrån.
Inkoppling
Panoramavysystemet aktiveras när: ● en växel läggs i eller växellådan i
neutralläge (främre vy)
● backen läggs i (bakre vy)
● vid manuell aktivering på info‐ displayen vid körning i max
20 km/h
Funktionalitet
Olika vyer kan väljas i skärmens vänstra del. Ändra vyn när som helst
under en manöver genom att trycka på pekfältet i den nedre vänstra
zonen på displayen och välj en vy från
vyvalsmenyn:
● Standardvy
● Autoläge
● Zoomvy
● 180° vy
Displayen uppdateras omedelbart med den vy som väljs.Autoläget är aktiverat som standard.
I det här läget väljer systemet den
bästa vyn, standard eller zoom, enligt informationen från parkeringssenso‐
rerna.
Dessa inställningar sparas i minnet
när tändningen slås av.
Standardvy
Standardvyn består av en bakre och
en främre vy.Bakifrånvy
Page 186 of 269

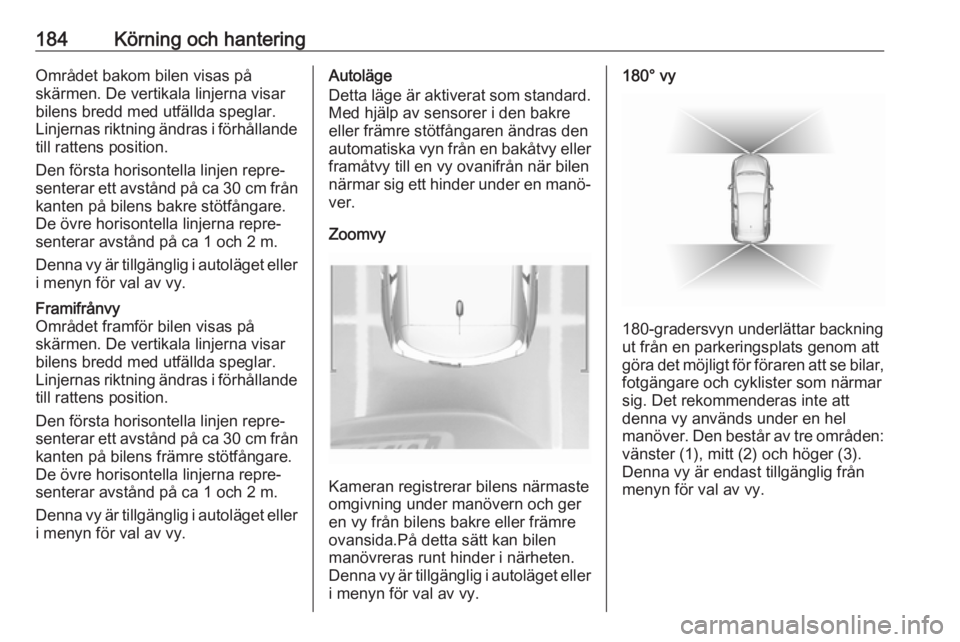

184Körning och hanteringOmrådet bakom bilen visas på
skärmen. De vertikala linjerna visar
bilens bredd med utfällda speglar. Linjernas riktning ändras i förhållande
till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens bakre stötfångare.
De övre horisontella linjerna repre‐
senterar avstånd på ca 1 och 2 m.
Denna vy är tillgänglig i autoläget eller
i menyn för val av vy.Framifrånvy
Området framför bilen visas på
skärmen. De vertikala linjerna visar bilens bredd med utfällda speglar.
Linjernas riktning ändras i förhållande
till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens främre stötfångare. De övre horisontella linjerna repre‐senterar avstånd på ca 1 och 2 m.
Denna vy är tillgänglig i autoläget eller
i menyn för val av vy.Autoläge
Detta läge är aktiverat som standard.
Med hjälp av sensorer i den bakre
eller främre stötfångaren ändras den
automatiska vyn från en bakåtvy eller
framåtvy till en vy ovanifrån när bilen
närmar sig ett hinder under en manö‐ ver.
Zoomvy
Kameran registrerar bilens närmaste
omgivning under manövern och ger
en vy från bilens bakre eller främre ovansida.På detta sätt kan bilen
manövreras runt hinder i närheten.
Denna vy är tillgänglig i autoläget eller
i menyn för val av vy.
180° vy
180-gradersvyn underlättar backning
ut från en parkeringsplats genom att göra det möjligt för föraren att se bilar,
fotgängare och cyklister som närmar
sig. Det rekommenderas inte att
denna vy används under en hel
manöver. Den består av tre områden:
vänster (1), mitt (2) och höger (3).
Denna vy är endast tillgänglig från
menyn för val av vy.
Page 187 of 269

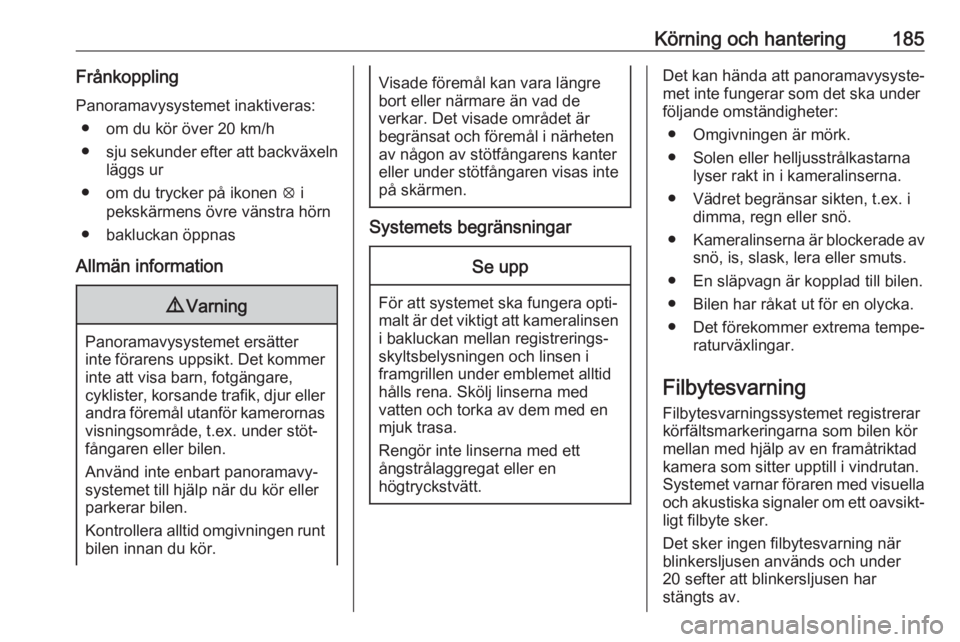

Körning och hantering185FrånkopplingPanoramavysystemet inaktiveras: ● om du kör över 20 km/h
● sju sekunder efter att backväxeln
läggs ur
● om du trycker på ikonen q i
pekskärmens övre vänstra hörn
● bakluckan öppnas
Allmän information9 Varning
Panoramavysystemet ersätter
inte förarens uppsikt. Det kommer inte att visa barn, fotgängare,
cyklister, korsande trafik, djur eller
andra föremål utanför kamerornas visningsområde, t.ex. under stöt‐
fångaren eller bilen.
Använd inte enbart panoramavy‐
systemet till hjälp när du kör eller
parkerar bilen.
Kontrollera alltid omgivningen runt bilen innan du kör.
Visade föremål kan vara längre
bort eller närmare än vad de
verkar. Det visade området är
begränsat och föremål i närheten
av någon av stötfångarens kanter
eller under stötfångaren visas inte
på skärmen.
Systemets begränsningar
Se upp
För att systemet ska fungera opti‐
malt är det viktigt att kameralinsen i bakluckan mellan registrerings‐
skyltsbelysningen och linsen i
framgrillen under emblemet alltid
hålls rena. Skölj linserna med
vatten och torka av dem med en
mjuk trasa.
Rengör inte linserna med ett
ångstrålaggregat eller en
högtryckstvätt.
Det kan hända att panoramavysyste‐
met inte fungerar som det ska under
följande omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
● En släpvagn är kopplad till bilen.
● Bilen har råkat ut för en olycka.
● Det förekommer extrema tempe‐ raturväxlingar.
Filbytesvarning Filbytesvarningssystemet registrerar
körfältsmarkeringarna som bilen kör
mellan med hjälp av en framåtriktad
kamera som sitter upptill i vindrutan.
Systemet varnar föraren med visuella och akustiska signaler om ett oavsikt‐
ligt filbyte sker.
Det sker ingen filbytesvarning när
blinkersljusen används och under
20 sefter att blinkersljusen har
stängts av.
Page 188 of 269

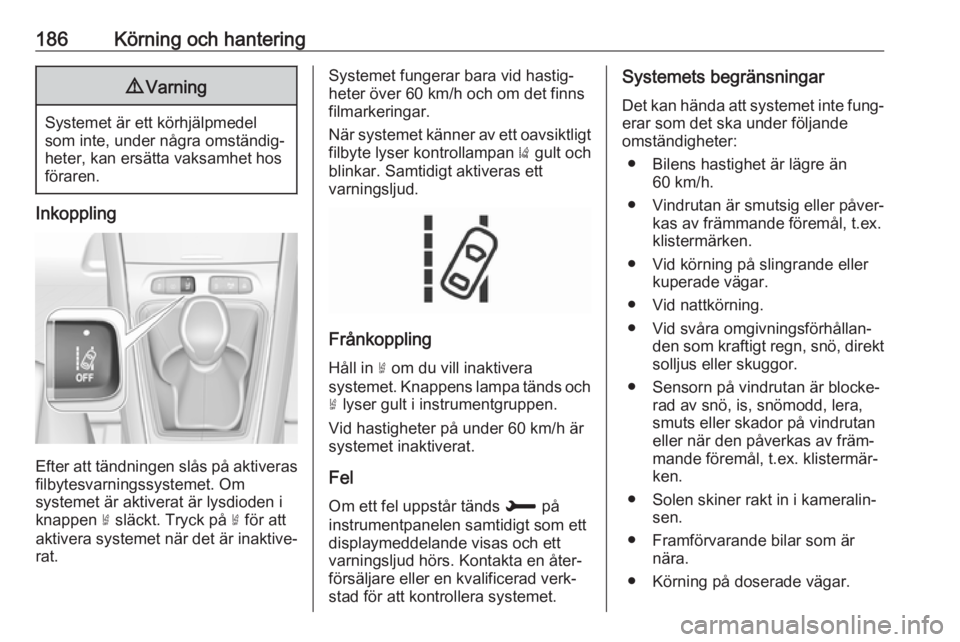

186Körning och hantering9Varning
Systemet är ett körhjälpmedel
som inte, under några omständig‐ heter, kan ersätta vaksamhet hos
föraren.
Inkoppling
Efter att tändningen slås på aktiveras
filbytesvarningssystemet. Om
systemet är aktiverat är lysdioden i
knappen ½ släckt. Tryck på ½ för att
aktivera systemet när det är inaktive‐
rat.
Systemet fungerar bara vid hastig‐
heter över 60 km/h och om det finns filmarkeringar.
När systemet känner av ett oavsiktligt filbyte lyser kontrollampan ) gult och
blinkar. Samtidigt aktiveras ett
varningsljud.
Frånkoppling
Håll in ½ om du vill inaktivera
systemet. Knappens lampa tänds och
½ lyser gult i instrumentgruppen.
Vid hastigheter på under 60 km/h är systemet inaktiverat.
Fel
Om ett fel uppstår tänds H på
instrumentpanelen samtidigt som ett displaymeddelande visas och ett
varningsljud hörs. Kontakta en åter‐
försäljare eller en kvalificerad verk‐
stad för att kontrollera systemet.
Systemets begränsningar
Det kan hända att systemet inte fung‐ erar som det ska under följande
omständigheter:
● Bilens hastighet är lägre än 60 km/h.
● Vindrutan är smutsig eller påver‐ kas av främmande föremål, t.ex.
klistermärken.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vid svåra omgivningsförhållan‐ den som kraftigt regn, snö, direkt
solljus eller skuggor.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
● Solen skiner rakt in i kameralin‐ sen.
● Framförvarande bilar som är nära.
● Körning på doserade vägar.
Page 189 of 269

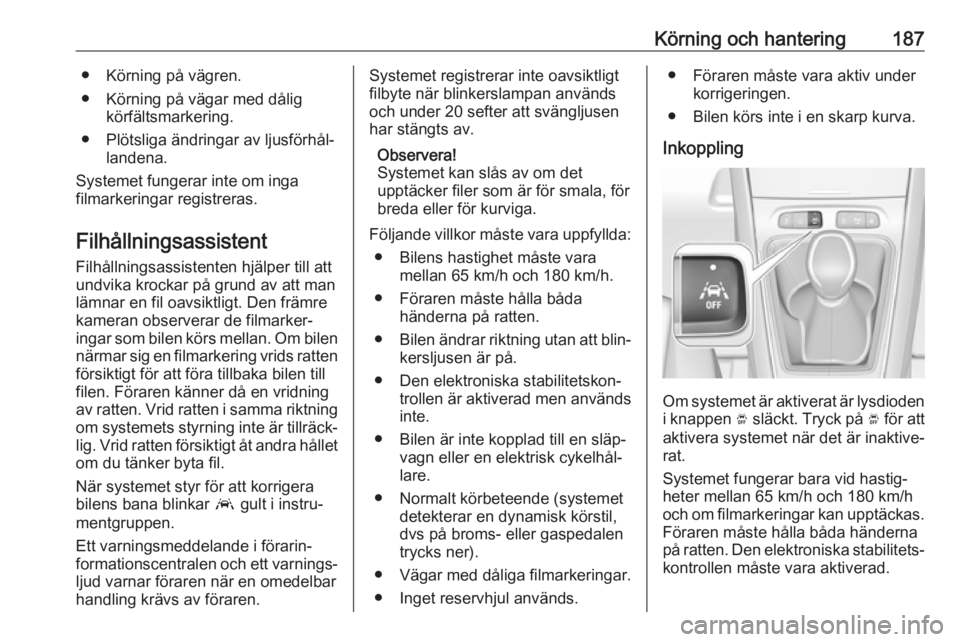

Körning och hantering187● Körning på vägren.
● Körning på vägar med dålig körfältsmarkering.
● Plötsliga ändringar av ljusförhål‐ landena.
Systemet fungerar inte om inga
filmarkeringar registreras.
Filhållningsassistent Filhållningsassistenten hjälper till att
undvika krockar på grund av att man
lämnar en fil oavsiktligt. Den främre
kameran observerar de filmarker‐
ingar som bilen körs mellan. Om bilen
närmar sig en filmarkering vrids ratten försiktigt för att föra tillbaka bilen till
filen. Föraren känner då en vridning
av ratten. Vrid ratten i samma riktning om systemets styrning inte är tillräck‐lig. Vrid ratten försiktigt åt andra hållet
om du tänker byta fil.
När systemet styr för att korrigera
bilens bana blinkar a gult i instru‐
mentgruppen.
Ett varningsmeddelande i förarin‐
formationscentralen och ett varnings‐ ljud varnar föraren när en omedelbar
handling krävs av föraren.Systemet registrerar inte oavsiktligt
filbyte när blinkerslampan används
och under 20 sefter att svängljusen har stängts av.
Observera!
Systemet kan slås av om det
upptäcker filer som är för smala, för
breda eller för kurviga.
Följande villkor måste vara uppfyllda: ● Bilens hastighet måste vara mellan 65 km/h och 180 km/h.
● Föraren måste hålla båda händerna på ratten.
● Bilen ändrar riktning utan att blin‐
kersljusen är på.
● Den elektroniska stabilitetskon‐ trollen är aktiverad men användsinte.
● Bilen är inte kopplad till en släp‐ vagn eller en elektrisk cykelhål‐
lare.
● Normalt körbeteende (systemet detekterar en dynamisk körstil,
dvs på broms- eller gaspedalen
trycks ner).
● Vägar med dåliga filmarkeringar.
● Inget reservhjul används.● Föraren måste vara aktiv under korrigeringen.
● Bilen körs inte i en skarp kurva.
Inkoppling
Om systemet är aktiverat är lysdioden i knappen Ó släckt. Tryck på Ó för att
aktivera systemet när det är inaktive‐
rat.
Systemet fungerar bara vid hastig‐
heter mellan 65 km/h och 180 km/h
och om filmarkeringar kan upptäckas. Föraren måste hålla båda händerna
på ratten. Den elektroniska stabilitets‐
kontrollen måste vara aktiverad.
Page 190 of 269

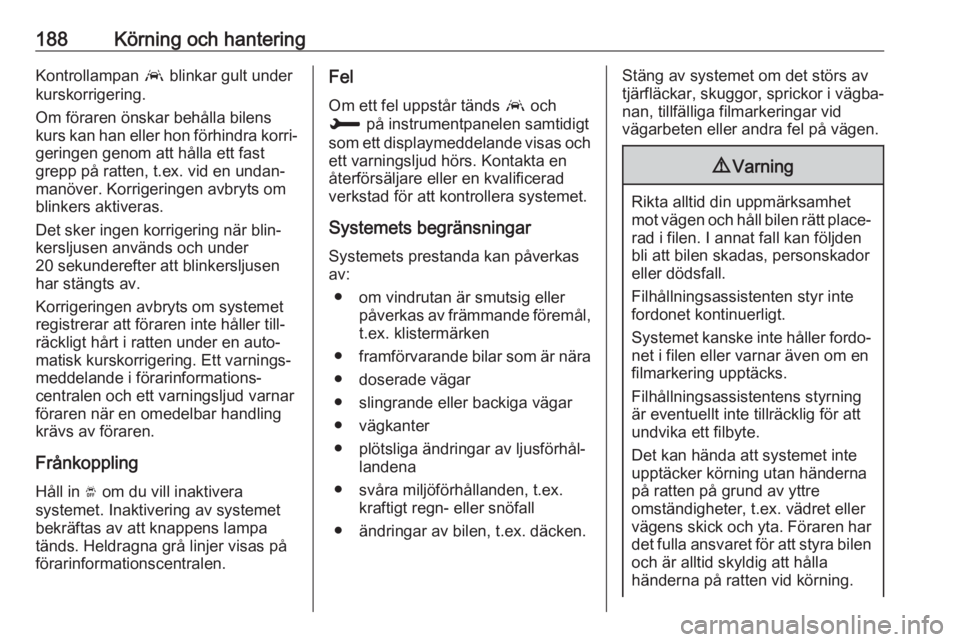

188Körning och hanteringKontrollampan a blinkar gult under
kurskorrigering.
Om föraren önskar behålla bilens
kurs kan han eller hon förhindra korri‐
geringen genom att hålla ett fast grepp på ratten, t.ex. vid en undan‐manöver. Korrigeringen avbryts om
blinkers aktiveras.
Det sker ingen korrigering när blin‐ kersljusen används och under
20 sekunderefter att blinkersljusen
har stängts av.
Korrigeringen avbryts om systemet
registrerar att föraren inte håller till‐
räckligt hårt i ratten under en auto‐
matisk kurskorrigering. Ett varnings‐
meddelande i förarinformations‐
centralen och ett varningsljud varnar
föraren när en omedelbar handling
krävs av föraren.
FrånkopplingHåll in Ó om du vill inaktivera
systemet. Inaktivering av systemet
bekräftas av att knappens lampa
tänds. Heldragna grå linjer visas på förarinformationscentralen.Fel
Om ett fel uppstår tänds a och
H på instrumentpanelen samtidigt
som ett displaymeddelande visas och
ett varningsljud hörs. Kontakta en
återförsäljare eller en kvalificerad
verkstad för att kontrollera systemet.
Systemets begränsningar
Systemets prestanda kan påverkas
av:
● om vindrutan är smutsig eller påverkas av främmande föremål,
t.ex. klistermärken
● framförvarande bilar som är nära
● doserade vägar
● slingrande eller backiga vägar
● vägkanter
● plötsliga ändringar av ljusförhål‐ landena
● svåra miljöförhållanden, t.ex. kraftigt regn- eller snöfall
● ändringar av bilen, t.ex. däcken.Stäng av systemet om det störs av
tjärfläckar, skuggor, sprickor i vägba‐
nan, tillfälliga filmarkeringar vid
vägarbeten eller andra fel på vägen.9 Varning
Rikta alltid din uppmärksamhet
mot vägen och håll bilen rätt place‐ rad i filen. I annat fall kan följden
bli att bilen skadas, personskador
eller dödsfall.
Filhållningsassistenten styr inte
fordonet kontinuerligt.
Systemet kanske inte håller fordo‐
net i filen eller varnar även om en
filmarkering upptäcks.
Filhållningsassistentens styrning
är eventuellt inte tillräcklig för att
undvika ett filbyte.
Det kan hända att systemet inte
upptäcker körning utan händerna
på ratten på grund av yttre
omständigheter, t.ex. vädret eller
vägens skick och yta. Föraren har det fulla ansvaret för att styra bilen och är alltid skyldig att hålla
händerna på ratten vid körning.
