OPEL GRANDLAND X 2018.5 Instruktionsbok
Manufacturer: OPEL, Model Year: 2018.5, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2018.5Pages: 269, PDF Size: 7.6 MB
Page 171 of 269

Körning och hantering169BromsförberedelsesystemOm bilen närmar sig ett fordon eller
en fotgängare framför så snabbt att
en kollision är sannolik, trycksätter
bromsförberedelsesystemet brom‐
sarna något. Detta minskar respon‐ stiden när bromsning krävs.
Automatisk nödbromsning Efter aktiveringen av bromsförbere‐
delsesystemet och strax innan kolli‐
sionen utför denna funktion en
begränsad bromsning för att minska
kollisionens anslagskraft eller
förhindra en krock. Om aktiv
nödbromsning sker blinkar m i instru‐
mentgruppen. Beroende på situa‐
tionen kan bilen bromsas måttligt eller
hårt automatiskt. Denna främre auto‐
matiska bromsning kan bara ske om
ett framförvarande fordon upptäcks
3 166. På bilar med fotgängarskydd
kan främre automatisk bromsning också inträffa när en fotgängare fram‐
för bilen upptäcks 3 171.
Den automatiska nödbromsningen
kan bromsa bilen till fullständigt stopp
för att undvika en möjlig kollision. Om detta händer kan den automatiskanödbromsningen lägga i den elekt‐
riska parkeringsbromsen för att hålla
bilen stillastående. För att lossa den
elektriska parkeringsbromsen trycker du på parkeringsbromsknappen eller
trampar bestämt på gaspedalen.9 Varning
Automatisk nödbromsning är en
förberedande nödfunktion för kolli‐ sioner och den är inte utformad för
att undvika kollisioner. Lita inte på
systemet för att bromsa bilen. Den automatiska nödbromsningen
bromsar inte utanför sitt arbets‐
hastighetsområde och reagerar
endast på upptäckta fordon och
fotgängare.
Bromshjälp med framförhållning
Förutom bromsförberedelsesystemet
och automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därför blir det omedelbart en hård
inbromsning när bromspedalen tram‐
pas ner mindre hårt. Denna funktion
hjälper föraren att bromsa snabbare
och hårdare innan kollisionen.9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa hård
inbromsning eller att automatiskt
undvika en kollision. Den är
avsedd att minska fordonets
hastighet före en kollision. Det är
inte säkert att systemet reagerar
på djur. Efter ett plötsligt filbyte behöver systemet en viss tid för att
detektera framförvarande fordon.
Föraren måste alltid ha full uppsikt under körning. Föraren måste
alltid vara beredd att vidta åtgär‐
der och att bromsa och styra för att undvika kollisioner.
Systemet är avsett att arbeta då allapassagerare bär säkerhetsbälten.
Intelligent bromshjälp
Om bilen är utrustad med radarsen‐
sor kan intelligent bromshjälp vara till‐ gänglig. Intelligent bromshjälp
Page 172 of 269

170Körning och hanteringförstärker bromskraften när broms‐
pedalen trycks ner snabbt. Bromsk‐
raften påverkas av hur snabbt bilen
närmar sig och avståndet till framför‐
varande fordon.
Det är normalt att bromspedalen
pulserar eller rör sig något under
denna tid och du bör fortsätta att
trampa på bromspedalen så mycket
som behövs. Den intelligenta broms‐
hjälpen slutar inte förrän man släpper
bromspedalen.9 Varning
Den intelligenta bromshjälpen kan
öka bilens bromsning i situationer
när det kanske inte är nödvändigt. Du kan hindra trafikflödet. Om
detta händer tar du bort foten från
bromspedalen och bromsar sedan
efter behov.
Kollisionsvarning 3 166.
Främre fotgängarskydd 3 171.
Frånkoppling
Aktiv nödbromsning kan inaktiveras i
menyn Personliga inställningar
3 104 . Om den inaktiveras tänds m i
instrumentgruppen och ett varnings‐
meddelande visas i förarinforma‐
tionscentralen.
Vi rekommenderar att du inaktiverar systemet under Personliga inställ‐
ningar i följande fall:
● när bilen drar en släpvagn eller husvagn
● när du kör med långa föremål på takräcket eller lasthållaren
● när bilen bogseras med motorn igång
● när ett reservhjul är monterat som är mindre än de andra hjulen
● innan du använder en automatisk
biltvätt med motorn igång
● innan du placerar bilen på en rullande bana i en verkstad
● om vindrutan har skadats i närhe‐
ten av kameran● om främre stötfångaren har skadats
● om bromslamporna inte fungerar
Systemets begränsningar I vissa fall kan aktiv nödbromsning ge
en automatisk bromsning i situationer som verkar onödiga, till exempel iparkeringshus, på grund av trafikskyl‐
tar i en kurva eller fordon i ett annat
körfält. Detta är normalt, bilen behö‐
ver inte service. Trampa ner
gaspedalen ordentligt för att åsido‐
sätta den automatiska bromsningen
om situationen och omgivningen tillå‐ ter.
I följande fall är den aktiva nödbroms‐ ningens funktion begränsad:
● vid körning på slingrande eller kuperade vägar
● upptäcker alla fordon, i synnerhet
fordon med en släpvagn, trakto‐
rer, smutsiga fordon etc.
● upptäcker ett fordon när vädret begränsar sikten, till exempel i
dimma, regn eller snö
● vid körning på natten
Page 173 of 269

Körning och hantering171● givaren i vindrutan eller radaren‐heten bakom främre stötfång‐
aren är blockerad av snö, is, modd, lera, smuts etc.
● om vindrutan är skadad eller påverkas av främmande föremål,
t.ex. klistermärken.
Det krävs alltid fullständig uppmärk‐
samhet under körning och du bör vara
beredd att agera och bromsa och /
eller styra bilen för att undvika kolli‐ sioner.
Fel
Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.
Om systemet inte fungerar som
avsett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 102.
Främre fotgängarskydd
Det främre fotgängarskyddet kan
bidra till att undvika eller minska de
skador som orsakas av frontalkrockar med fotgängare vid framåtkörning.Systemet använder den framåtrik‐
tade kameran i vindrutan och en rada‐
renhet i främre stötfångaren för att
upptäcka fotgängare direkt framför
dig.
Det främre fotgängarskyddet kan
upptäcka och varna för fotgängare
när en framåtväxel är ilagd vid hastig‐ heter mellan 5 och 60 km/h. Dess‐
utom kan det främre fotgängarskyd‐
det öka bromskraften eller bromsa
bilen automatiskt.
Vid nattkörning fungerar inte
systemet lika bra.9 Fara
Fotgängarskyddet kan endast
varna föraren eller bromsa bilen automatiskt om det upptäcker en
fotgängare.
Det kan hända att systemet inte
upptäcker fotgängare, inklusive
barn, som inte befinner sig rakt
framför bilen, inte är fullt synliga,
inte står upprätt eller utgör en del
av en grupp.
Det främre fotgängarskyddet innefat‐ tar:
● detektering av fotgängare fram‐ för bilen
● varning för fotgängare framför bilen
Det främre fotgängarskyddet aktiv‐
eras samtidigt med kollisionsvar‐
ningen.
Kollisionsvarning 3 166.
Detektering av fotgängare framför bilen
En fotgängare som befinner sig fram‐ för bilen upp till ett avstånd på cirka
40 m indikeras av en symbol i instru‐
mentgruppen.
Varning för fotgängare framför
bilen
När bilen närmar sig en registrerad
fotgängare för snabbt visas ett
varningsmeddelande på förarin‐
formationscentralen. En varningssig‐
nal hörs.
Farthållaren eller den adaptiva fart‐
hållaren kan kopplas ur när fotgäng‐
arvarningen aktiveras.
Page 174 of 269

172Körning och hanteringSystemets begränsningar
I följande fall kan det hända att
fotgängarskyddet inte kan detektera
en fotgängare framför bilen eller att
sensorns prestanda är begränsad:
● Bilens hastighet är utanför inter‐ vallet 5–60 km/h när en framåt‐
växel är ilagd.
● Avståndet till en fotgängare fram‐
för bilen är större än 40 m.
● vid körning på slingrande eller kuperade vägar
● vid körning på natten
● om vädret begränsar sikten, t.ex.
i dimma, regn eller snö
● om givaren i vindrutan eller rada‐
renheten bakom främre stötfång‐ aren är blockerad av snö, is,modd, lera, smuts etc.
● om vindrutan är skadad eller påverkas av främmande föremål,
t.ex. klistermärken.Parkeringshjälp
Allmän information
När du hakar fast en släpvagn eller
cykelhållare på dragkroken inaktive‐ ras parkeringshjälpen.9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Bakre parkeringshjälp
Den bakre parkeringshjälpen under‐ lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren med akustiska signaler
och displayindikering.
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
stötfångaren.
Inkoppling
Den bakre parkeringshjälpen aktiv‐
eras när backväxeln läggs i och tänd‐
ningen är påslagen.
Systemet är redo för användas när
lampan i parkeringshjälpens knapp
¼ är släckt.
Indikering
Systemet varnar föraren med ljudsig‐ naler för eventuella hinder bakom
bilen inom ett avstånd på upp till
50 cm när backen är ilagd.
Page 175 of 269

Körning och hantering173Varningssignalerna hörs på den sidaav bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder
bak genom att avståndslinjer ändras
på infodisplayen 3 100 . När hindret är
mycket nära visas farosymbolen 9.
Frånkoppling
Systemet stängs av när backväxeln
läggs ur. Tryck på ¼ för att inaktivera
systemet manuellt. Lampan i knap‐
pen lyser när systemet är inaktiverat.
Om systemet har inaktiverats
manuellt aktiveras det inte automat‐
iskt nästa gång tändningen slås på.
Främre och bakre parkeringshjälp Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och
eventuella hinder framför och bakom
bilen. Den informerar och varnar
föraren med akustiska signaler och
displayindikering.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
och främre stötfångaren.
Inkoppling
Förutom den bakre parkeringshjälpen aktiveras den främre parkeringshjäl‐
pen när ett hinder detekteras framför
bilen och bilens hastighet fortfarande
är under 10 km/h.
Page 176 of 269

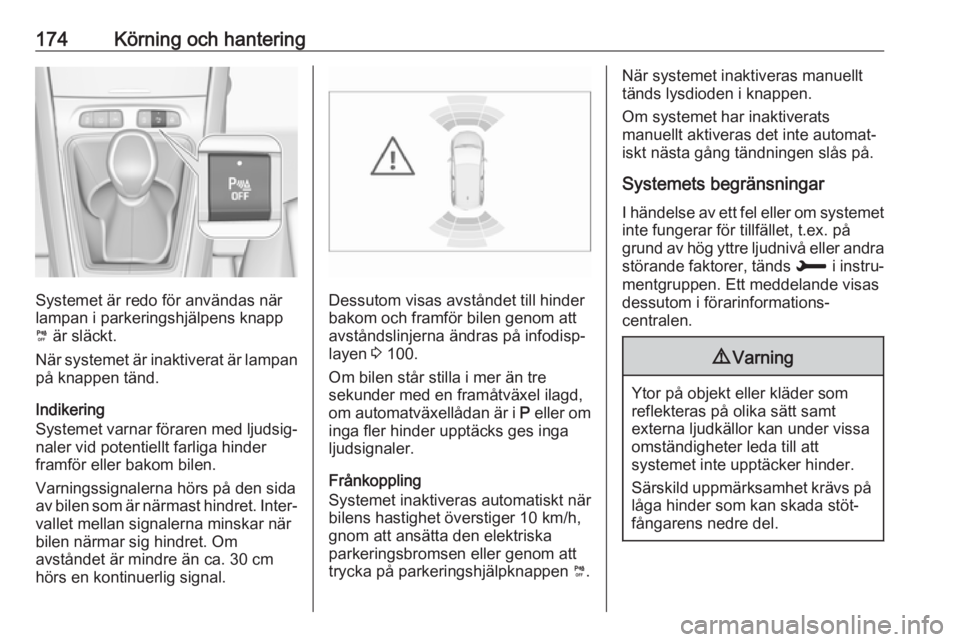

174Körning och hantering
Systemet är redo för användas när
lampan i parkeringshjälpens knapp
¼ är släckt.
När systemet är inaktiverat är lampan
på knappen tänd.
Indikering
Systemet varnar föraren med ljudsig‐ naler vid potentiellt farliga hinder
framför eller bakom bilen.
Varningssignalerna hörs på den sida av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.Dessutom visas avståndet till hinder
bakom och framför bilen genom att avståndslinjerna ändras på infodisp‐
layen 3 100.
Om bilen står stilla i mer än tre
sekunder med en framåtväxel ilagd,
om automatväxellådan är i P eller om
inga fler hinder upptäcks ges inga
ljudsignaler.
Frånkoppling
Systemet inaktiveras automatiskt när
bilens hastighet överstiger 10 km/h,
gnom att ansätta den elektriska
parkeringsbromsen eller genom att trycka på parkeringshjälpknappen ¼.
När systemet inaktiveras manuellt
tänds lysdioden i knappen.
Om systemet har inaktiverats
manuellt aktiveras det inte automat‐
iskt nästa gång tändningen slås på.
Systemets begränsningar I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på grund av hög yttre ljudnivå eller andra störande faktorer, tänds H i instru‐
mentgruppen. Ett meddelande visas
dessutom i förarinformations‐
centralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.

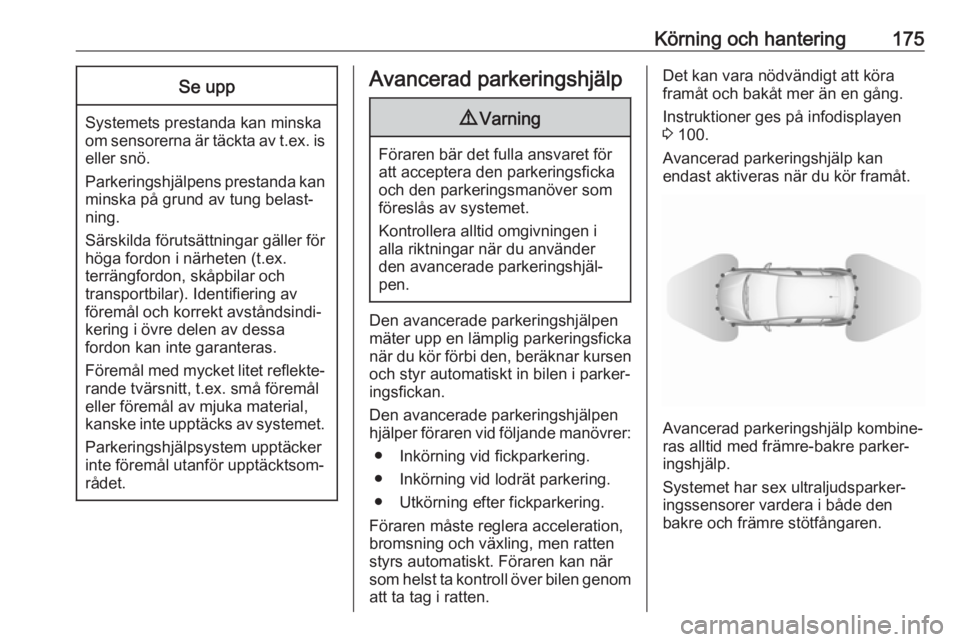

Page 177 of 269

Körning och hantering175Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatiskt in bilen i parker‐
ingsfickan.
Den avancerade parkeringshjälpen
hjälper föraren vid följande manövrer:
● Inkörning vid fickparkering.
● Inkörning vid lodrät parkering.
● Utkörning efter fickparkering.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt. Föraren kan när
som helst ta kontroll över bilen genom att ta tag i ratten.
Det kan vara nödvändigt att köra
framåt och bakåt mer än en gång.
Instruktioner ges på infodisplayen
3 100.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp.
Systemet har sex ultraljudsparker‐
ingssensorer vardera i både den
bakre och främre stötfångaren.

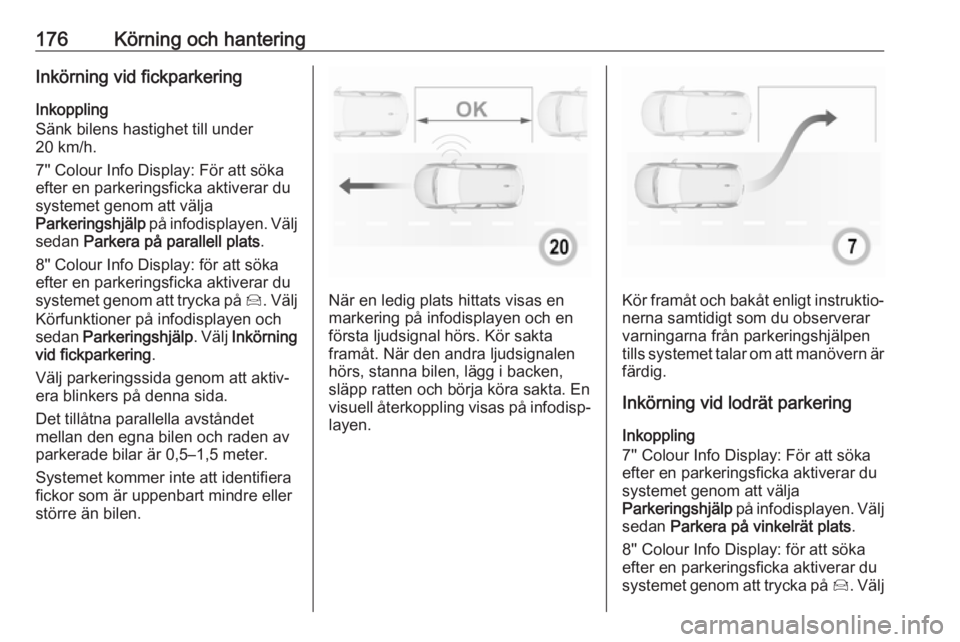

Page 178 of 269

176Körning och hanteringInkörning vid fickparkering
Inkoppling
Sänk bilens hastighet till under
20 km/h.
7'' Colour Info Display: För att söka
efter en parkeringsficka aktiverar du
systemet genom att välja
Parkeringshjälp på infodisplayen. Välj
sedan Parkera på parallell plats .
8'' Colour Info Display: för att söka
efter en parkeringsficka aktiverar du
systemet genom att trycka på Í. Välj
Körfunktioner på infodisplayen och
sedan Parkeringshjälp . Välj Inkörning
vid fickparkering .
Välj parkeringssida genom att aktiv‐
era blinkers på denna sida.
Det tillåtna parallella avståndet
mellan den egna bilen och raden av parkerade bilar är 0,5–1,5 meter.
Systemet kommer inte att identifiera
fickor som är uppenbart mindre eller
större än bilen.
När en ledig plats hittats visas en markering på infodisplayen och en
första ljudsignal hörs. Kör sakta
framåt. När den andra ljudsignalen
hörs, stanna bilen, lägg i backen,
släpp ratten och börja köra sakta. En
visuell återkoppling visas på infodisp‐ layen.Kör framåt och bakåt enligt instruktio‐
nerna samtidigt som du observerar
varningarna från parkeringshjälpen tills systemet talar om att manövern är färdig.
Inkörning vid lodrät parkering
Inkoppling
7'' Colour Info Display: För att söka
efter en parkeringsficka aktiverar du
systemet genom att välja
Parkeringshjälp på infodisplayen. Välj
sedan Parkera på vinkelrät plats .
8'' Colour Info Display: för att söka
efter en parkeringsficka aktiverar du
systemet genom att trycka på Í. Välj

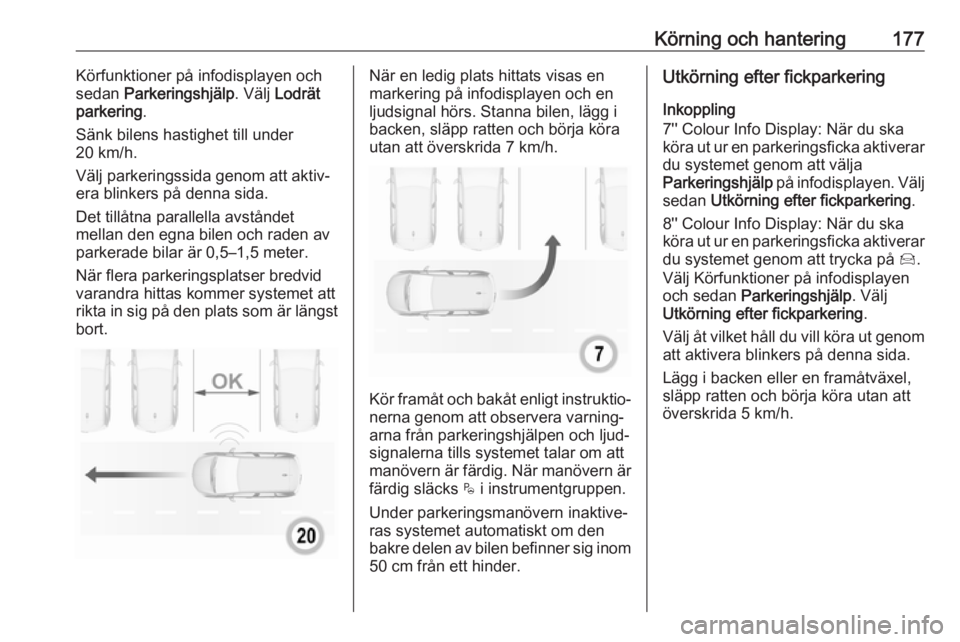

Page 179 of 269

Körning och hantering177Körfunktioner på infodisplayen och
sedan Parkeringshjälp . Välj Lodrät
parkering .
Sänk bilens hastighet till under
20 km/h.
Välj parkeringssida genom att aktiv‐
era blinkers på denna sida.
Det tillåtna parallella avståndet
mellan den egna bilen och raden av
parkerade bilar är 0,5–1,5 meter.
När flera parkeringsplatser bredvid varandra hittas kommer systemet att
rikta in sig på den plats som är längst
bort.När en ledig plats hittats visas en
markering på infodisplayen och en ljudsignal hörs. Stanna bilen, lägg i
backen, släpp ratten och börja köra
utan att överskrida 7 km/h.
Kör framåt och bakåt enligt instruktio‐
nerna genom att observera varning‐
arna från parkeringshjälpen och ljud‐
signalerna tills systemet talar om att manövern är färdig. När manövern är färdig släcks $ i instrumentgruppen.
Under parkeringsmanövern inaktive‐
ras systemet automatiskt om den
bakre delen av bilen befinner sig inom 50 cm från ett hinder.
Utkörning efter fickparkering
Inkoppling
7'' Colour Info Display: När du ska
köra ut ur en parkeringsficka aktiverar du systemet genom att välja
Parkeringshjälp på infodisplayen. Välj
sedan Utkörning efter fickparkering .
8'' Colour Info Display: När du ska
köra ut ur en parkeringsficka aktiverar du systemet genom att trycka på Í.
Välj Körfunktioner på infodisplayen
och sedan Parkeringshjälp . Välj
Utkörning efter fickparkering .
Välj åt vilket håll du vill köra ut genom
att aktivera blinkers på denna sida.
Lägg i backen eller en framåtväxel,
släpp ratten och börja köra utan att
överskrida 5 km/h.

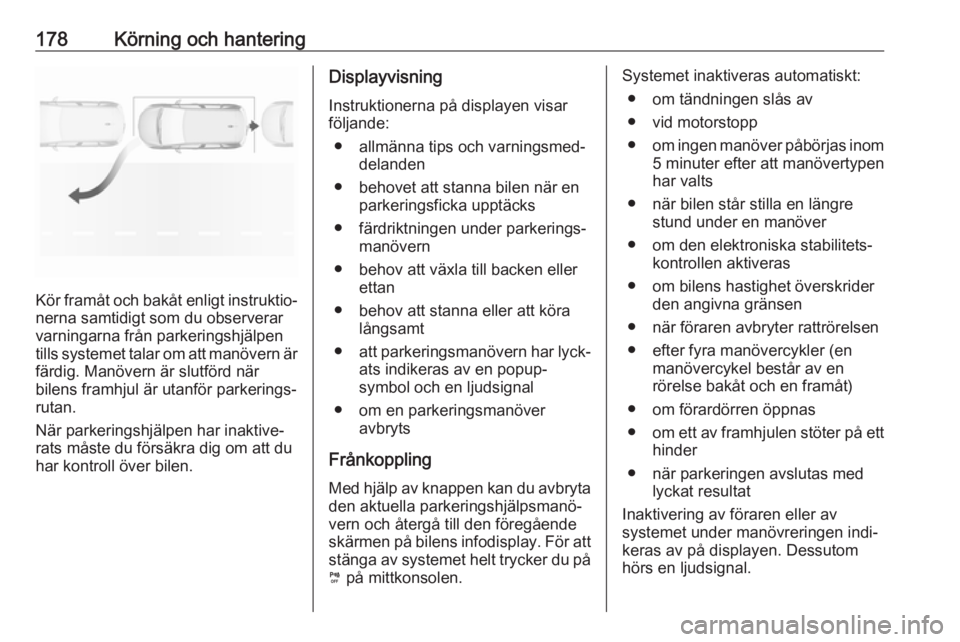

Page 180 of 269

178Körning och hantering
Kör framåt och bakåt enligt instruktio‐
nerna samtidigt som du observerar
varningarna från parkeringshjälpen tills systemet talar om att manövern är färdig. Manövern är slutförd när
bilens framhjul är utanför parkerings‐
rutan.
När parkeringshjälpen har inaktive‐
rats måste du försäkra dig om att du
har kontroll över bilen.
Displayvisning
Instruktionerna på displayen visar
följande:
● allmänna tips och varningsmed‐ delanden
● behovet att stanna bilen när en parkeringsficka upptäcks
● färdriktningen under parkerings‐ manövern
● behov att växla till backen eller ettan
● behov att stanna eller att köra långsamt
● att parkeringsmanövern har lyck‐
ats indikeras av en popup-
symbol och en ljudsignal
● om en parkeringsmanöver avbryts
Frånkoppling Med hjälp av knappen kan du avbryta
den aktuella parkeringshjälpsmanö‐
vern och återgå till den föregående
skärmen på bilens infodisplay. För att stänga av systemet helt trycker du på
¼ på mittkonsolen.Systemet inaktiveras automatiskt:
● om tändningen slås av
● vid motorstopp
● om ingen manöver påbörjas inom
5 minuter efter att manövertypen
har valts
● när bilen står stilla en längre stund under en manöver
● om den elektroniska stabilitets‐ kontrollen aktiveras
● om bilens hastighet överskrider den angivna gränsen
● när föraren avbryter rattrörelsen
● efter fyra manövercykler (en manövercykel består av en
rörelse bakåt och en framåt)
● om förardörren öppnas
● om ett av framhjulen stöter på ett
hinder
● när parkeringen avslutas med lyckat resultat
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av på displayen. Dessutom
hörs en ljudsignal.
