OPEL GRANDLAND X 2018.5 Manual de Instrucciones (in Spanish)

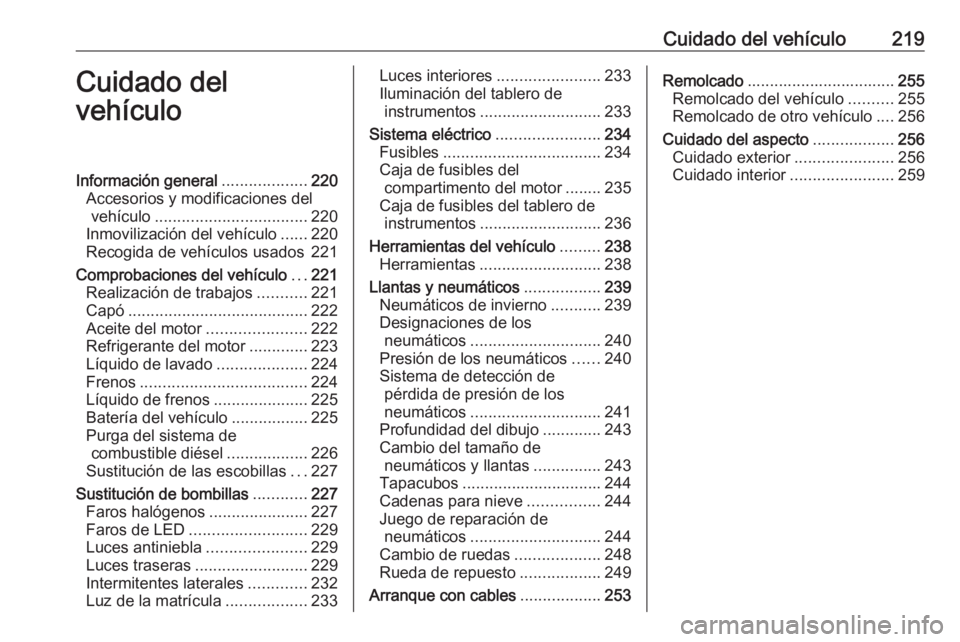

Cuidado del vehículo219Cuidado del
vehículoInformación general ...................220
Accesorios y modificaciones del vehículo .................................. 220
Inmovilización del vehículo ......220
Recogida de vehículos usados 221
Comprobaciones del vehículo ...221
Realización de trabajos ...........221
Capó ........................................ 222
Aceite del motor ......................222
Refrigerante del motor .............223
Líquido de lavado ....................224
Frenos ..................................... 224
Líquido de frenos .....................225
Batería del vehículo .................225

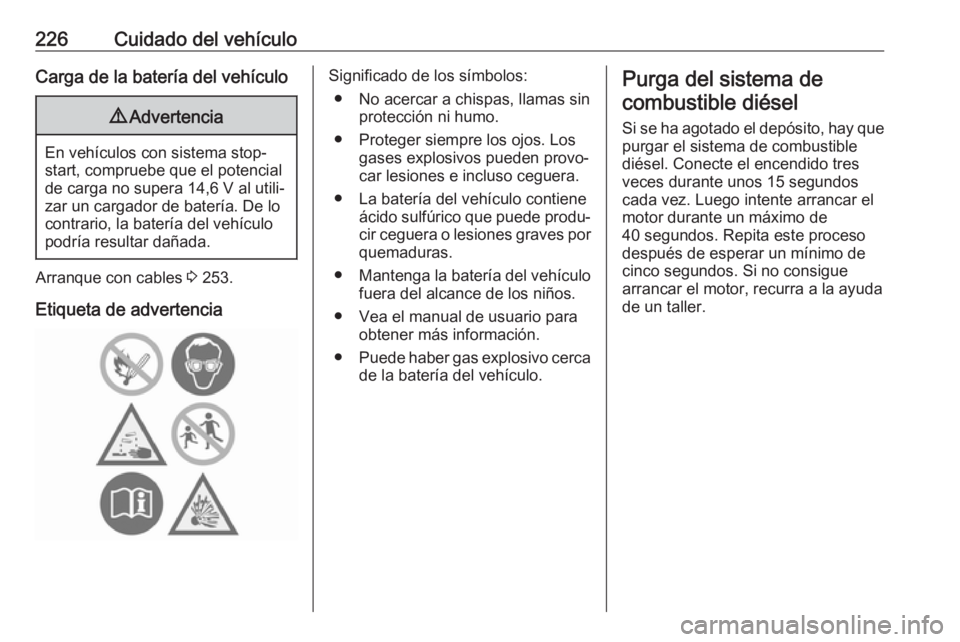

Purga del sistema de combustible diésel ..................226

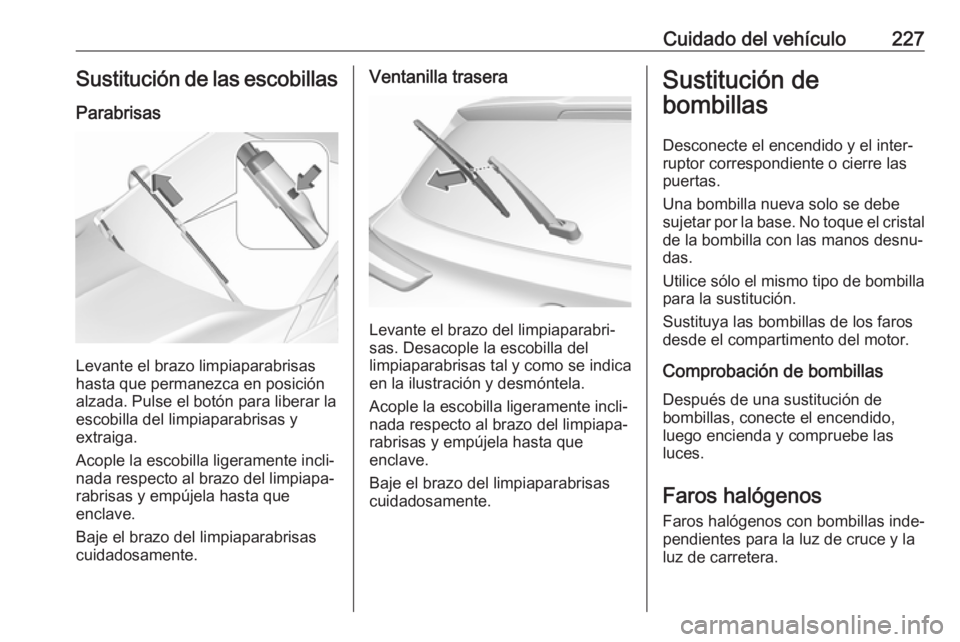

Sustitución de las escobillas ...227
Sustitución de bombillas ............227

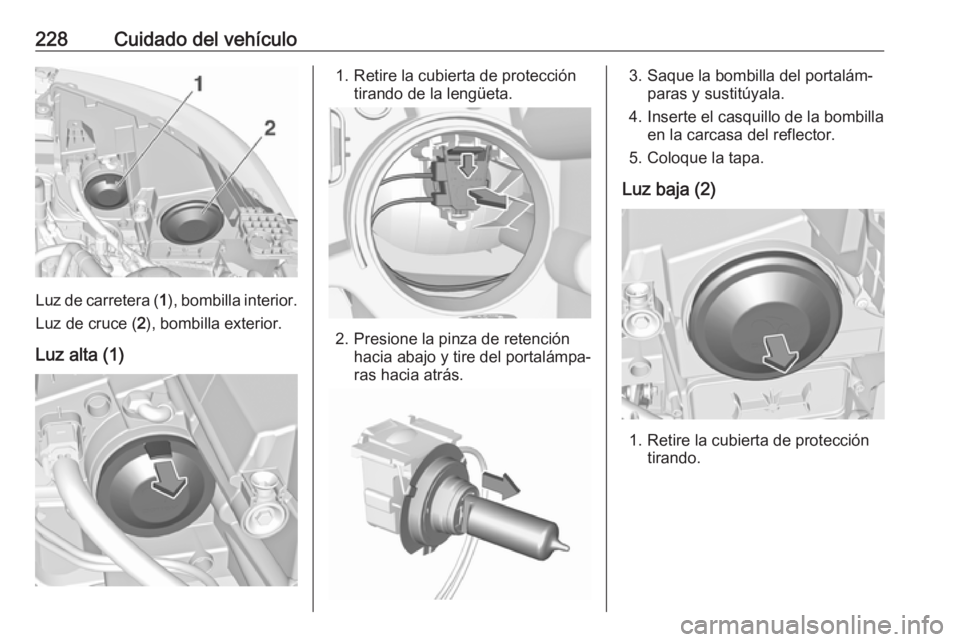

Faros halógenos ......................227
Faros de LED .......................... 229
Luces antiniebla ......................229
Luces traseras ......................... 229
Intermitentes laterales .............232
Luz de la matrícula ..................233Luces interiores .......................233
Iluminación del tablero de instrumentos ........................... 233
Sistema eléctrico .......................234
Fusibles ................................... 234
Caja de fusibles del compartimento del motor ........ 235
Caja de fusibles del tablero de instrumentos ........................... 236
Herramientas del vehículo .........238
Herramientas ........................... 238
Llantas y neumáticos .................239
Neumáticos de invierno ...........239
Designaciones de los neumáticos ............................. 240
Presión de los neumáticos ......240
Sistema de detección de pérdida de presión de los
neumáticos ............................. 241
Profundidad del dibujo .............243
Cambio del tamaño de neumáticos y llantas ...............243
Tapacubos ............................... 244
Cadenas para nieve ................244
Juego de reparación de neumáticos ............................. 244
Cambio de ruedas ...................248
Rueda de repuesto ..................249
Arranque con cables ..................253Remolcado ................................. 255
Remolcado del vehículo ..........255
Remolcado de otro vehículo ....256
Cuidado del aspecto ..................256
Cuidado exterior ......................256
Cuidado interior .......................259

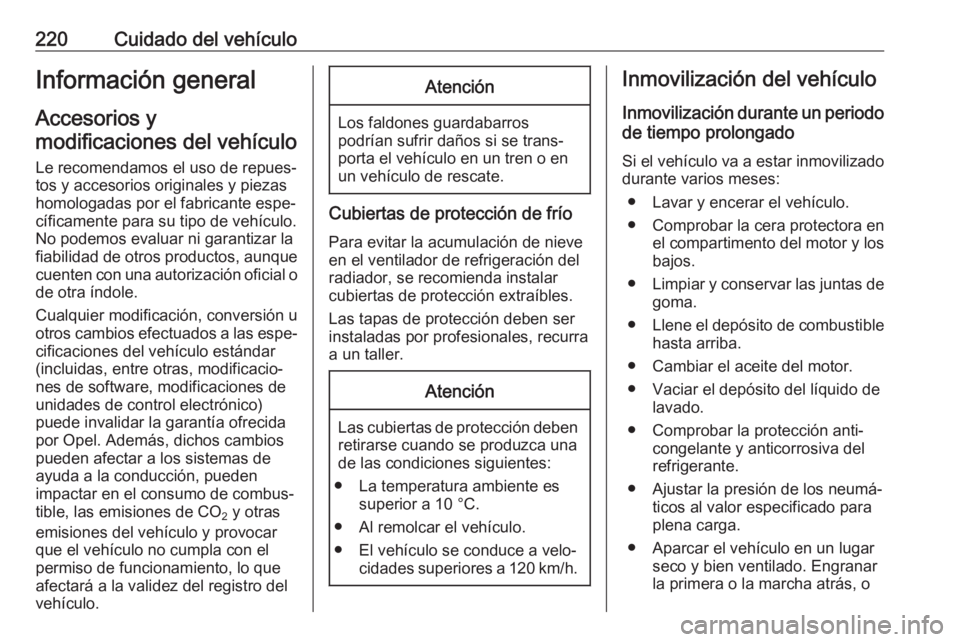

220Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, pueden
impactar en el consumo de combus‐
tible, las emisiones de CO 2 y otras
emisiones del vehículo y provocar
que el vehículo no cumpla con el
permiso de funcionamiento, lo que
afectará a la validez del registro del
vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Cubiertas de protección de frío
Para evitar la acumulación de nieve
en el ventilador de refrigeración del
radiador, se recomienda instalar
cubiertas de protección extraíbles.
Las tapas de protección deben ser
instaladas por profesionales, recurra
a un taller.
Atención
Las cubiertas de protección deben
retirarse cuando se produzca una
de las condiciones siguientes:
● La temperatura ambiente es superior a 10 °C.
● Al remolcar el vehículo.
● El vehículo se conduce a velo‐ cidades superiores a 120 km/h.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o

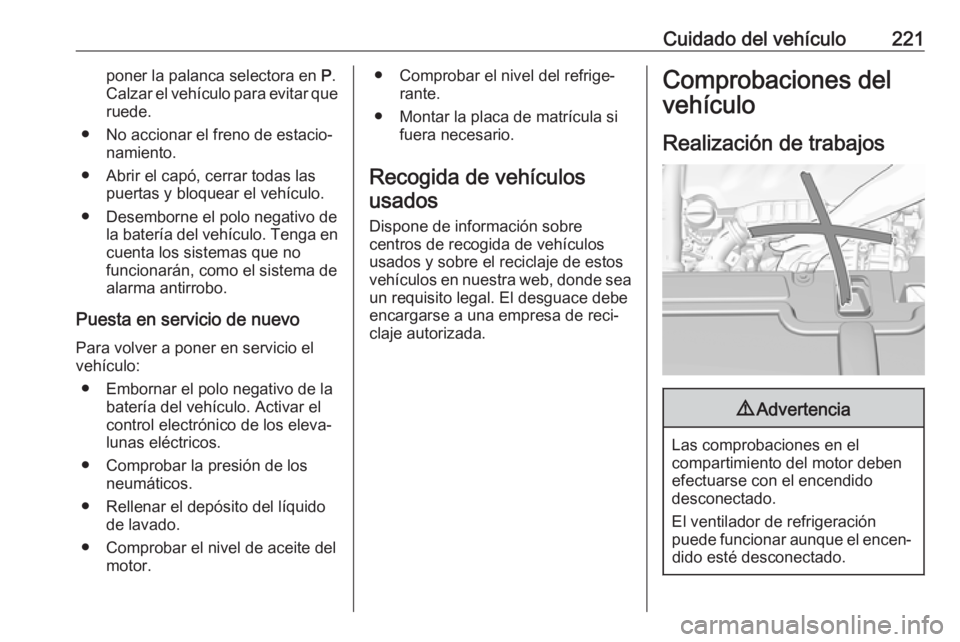

Cuidado del vehículo221poner la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta los sistemas que no
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.
● Rellenar el depósito del líquido de lavado.
● Comprobar el nivel de aceite del motor.● Comprobar el nivel del refrige‐rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.

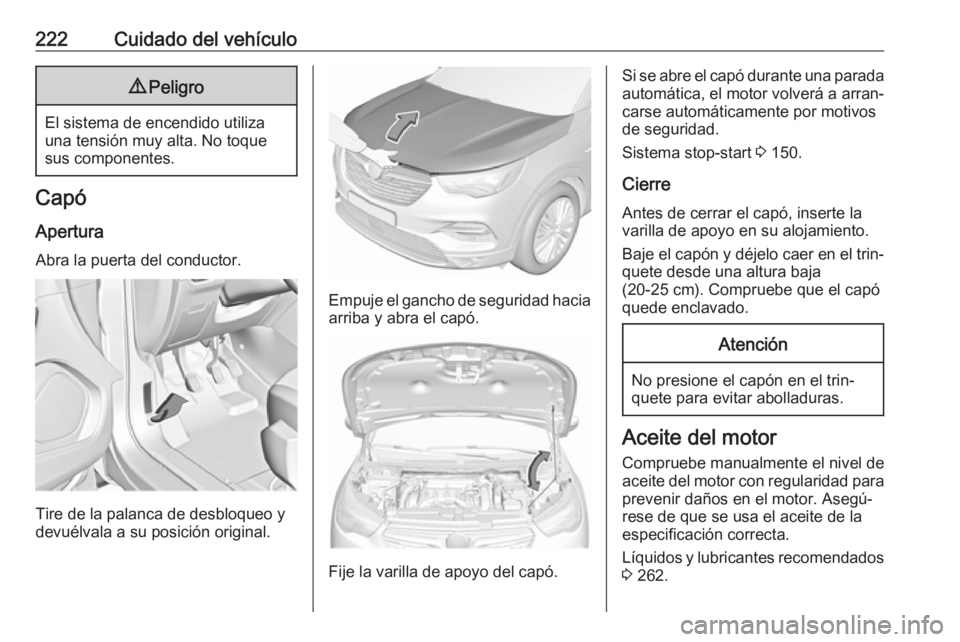

222Cuidado del vehículo9Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Abra la puerta del conductor.
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
Empuje el gancho de seguridad hacia
arriba y abra el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática, el motor volverá a arran‐
carse automáticamente por motivos
de seguridad.
Sistema stop-start 3 150.
Cierre Antes de cerrar el capó, inserte la
varilla de apoyo en su alojamiento.
Baje el capón y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó
quede enclavado.Atención
No presione el capón en el trin‐
quete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta.
Líquidos y lubricantes recomendados 3 262.

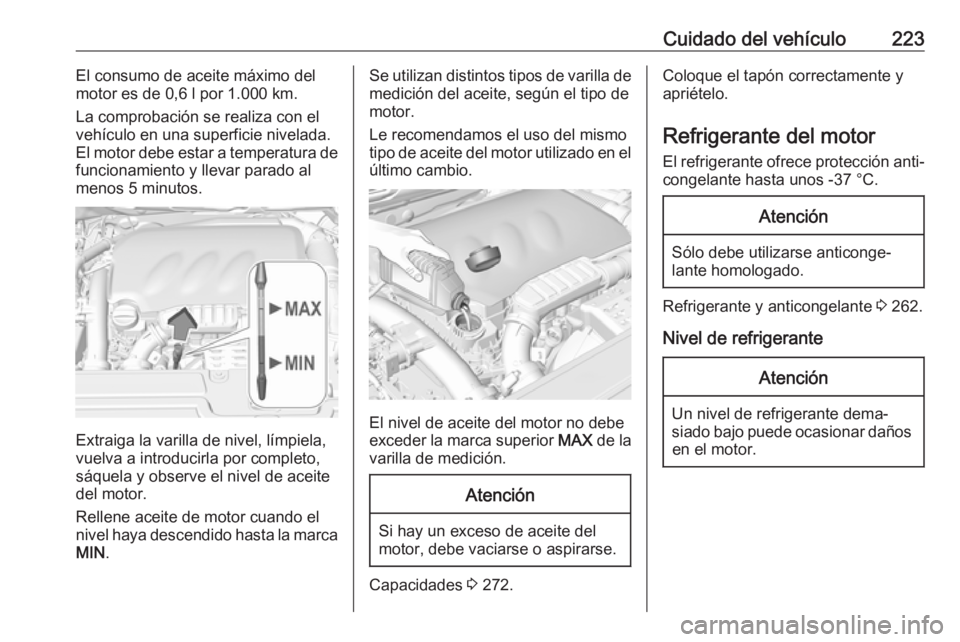

Cuidado del vehículo223El consumo de aceite máximo del
motor es de 0,6 l por 1.000 km.
La comprobación se realiza con el vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos 5 minutos.
Extraiga la varilla de nivel, límpiela,
vuelva a introducirla por completo,
sáquela y observe el nivel de aceite
del motor.
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca MIN .
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Capacidades 3 272.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 262.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.

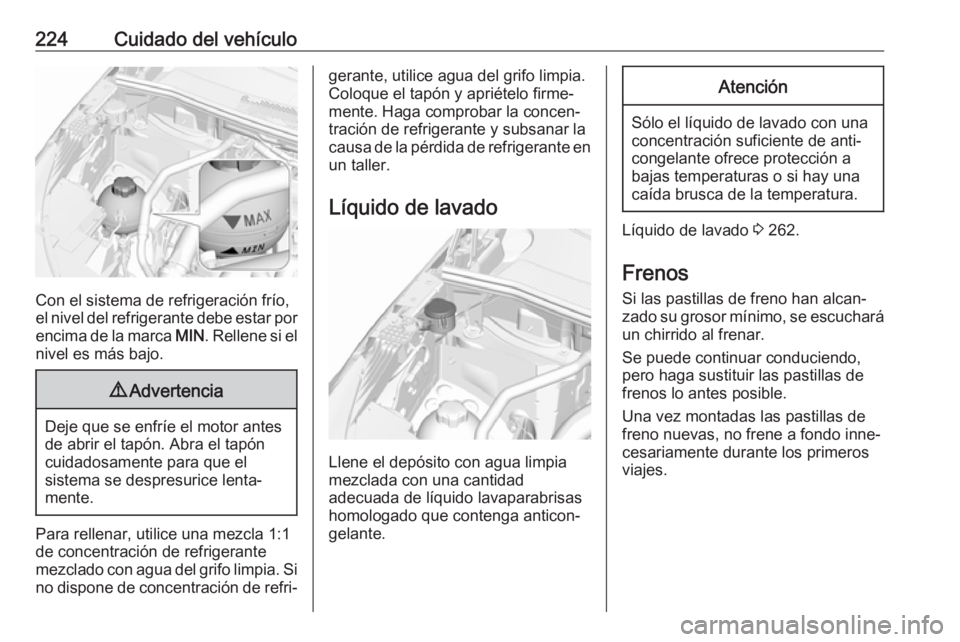

224Cuidado del vehículo
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca MIN. Rellene si el
nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Para rellenar, utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si
no dispone de concentración de refri‐
gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de refrigerante y subsanar la
causa de la pérdida de refrigerante en
un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
homologado que contenga anticon‐
gelante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Líquido de lavado 3 262.
Frenos
Si las pastillas de freno han alcan‐
zado su grosor mínimo, se escuchará un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.

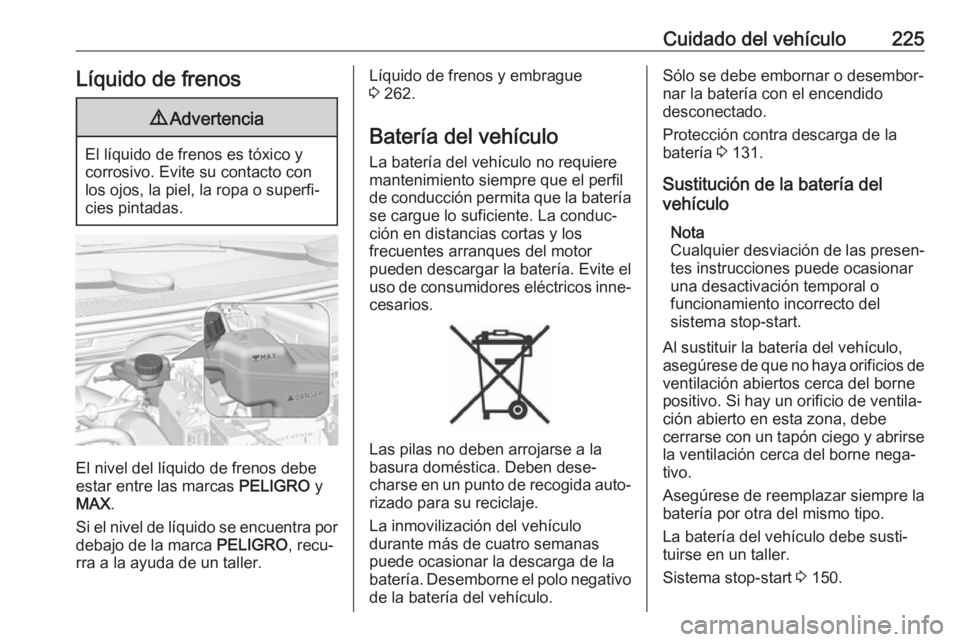

Cuidado del vehículo225Líquido de frenos9Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas PELIGRO y
MAX .
Si el nivel de líquido se encuentra por
debajo de la marca PELIGRO, recu‐
rra a la ayuda de un taller.
Líquido de frenos y embrague
3 262.
Batería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el
uso de consumidores eléctricos inne‐
cesarios.
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería. Desemborne el polo negativo
de la batería del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.
Protección contra descarga de la
batería 3 131.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal o
funcionamiento incorrecto del
sistema stop-start.
Al sustituir la batería del vehículo,
asegúrese de que no haya orificios de ventilación abiertos cerca del bornepositivo. Si hay un orificio de ventila‐ción abierto en esta zona, debe
cerrarse con un tapón ciego y abrirse
la ventilación cerca del borne nega‐
tivo.
Asegúrese de reemplazar siempre la
batería por otra del mismo tipo.
La batería del vehículo debe susti‐ tuirse en un taller.
Sistema stop-start 3 150.

226Cuidado del vehículoCarga de la batería del vehículo9Advertencia
En vehículos con sistema stop-
start, compruebe que el potencial
de carga no supera 14,6 V al utili‐
zar un cargador de batería. De lo
contrario, la batería del vehículo
podría resultar dañada.
Arranque con cables 3 253.
Etiqueta de advertencia
Significado de los símbolos: ● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐
cir ceguera o lesiones graves por quemaduras.
● Mantenga la batería del vehículo
fuera del alcance de los niños.
● Vea el manual de usuario para obtener más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible
diésel. Conecte el encendido tres veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
cinco segundos. Si no consigue
arrancar el motor, recurra a la ayuda
de un taller.

Cuidado del vehículo227Sustitución de las escobillas
Parabrisas
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y
extraiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Ventanilla trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del
limpiaparabrisas tal y como se indica
en la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.
Faros halógenos Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.

228Cuidado del vehículo
Luz de carretera (1), bombilla interior.
Luz de cruce ( 2), bombilla exterior.
Luz alta (1)
1. Retire la cubierta de protección tirando de la lengüeta.
2. Presione la pinza de retenciónhacia abajo y tire del portalámpa‐
ras hacia atrás.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el casquillo de la bombilla en la carcasa del reflector.
5. Coloque la tapa.
Luz baja (2)
1. Retire la cubierta de protección tirando.
