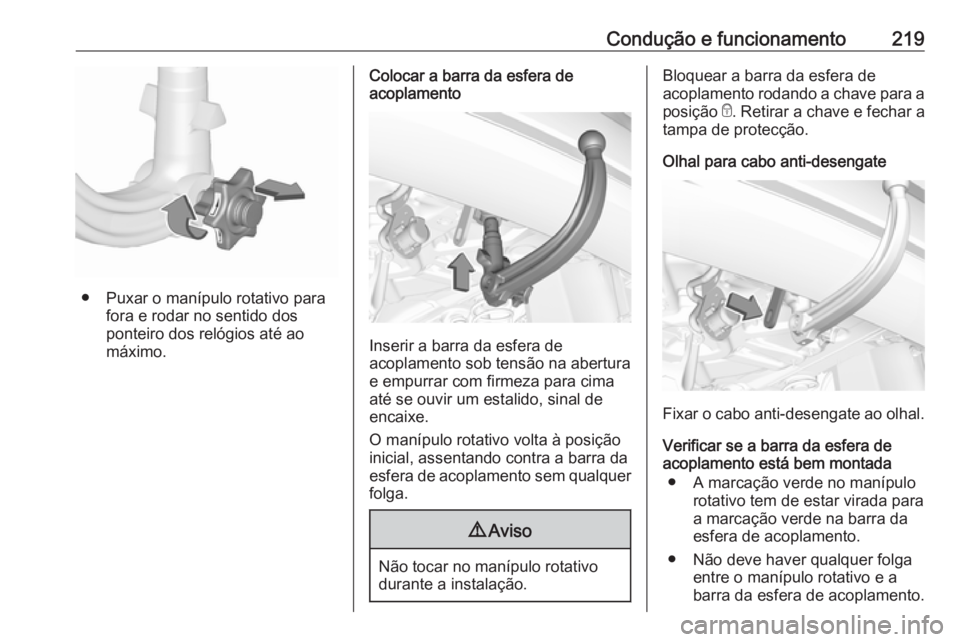

Condução e funcionamento219
● Puxar o manípulo rotativo parafora e rodar no sentido dos
ponteiro dos relógios até ao
máximo.
Colocar a barra da esfera de
acoplamento
Inserir a barra da esfera de
acoplamento sob tensão na abertura
e empurrar com firmeza para cima até se ouvir um estalido, sinal de
encaixe.
O manípulo rotativo volta à posição
inicial, assentando contra a barra da
esfera de acoplamento sem qualquer
folga.
9 Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
posição e. Retirar a chave e fechar a
tampa de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Verificar se a barra da esfera de
acoplamento está bem montada
● A marcação verde no manípulo rotativo tem de estar virada para
a marcação verde na barra da
esfera de acoplamento.
● Não deve haver qualquer folga entre o manípulo rotativo e a
barra da esfera de acoplamento.

220Condução e funcionamento● A barra da esfera deacoplamento deve engatar bem
na abertura.
● A barra da esfera de acoplamento deve ser
bloqueada e a chave deve ser
removida.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.
Desmontagem da barra da esfera
de acoplamento
Abrir a aba de protecção e rodar a
chave para a posição c para
desbloquear a barra da esfera de acoplamento.
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo. Puxar a
barra da esfera de acoplamento para fora e para baixo.
Colocar o tampão de vedação na abertura. Recolher a tomada.
Programa de estabilidade
do reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto veículo / reboque
é travado selectivamente até esses
movimentos pararem. Enquanto o
sistema está a funcionar, manter o
volante o mais imóvel possível.
O Programa de estabilidade do
reboque é uma função do Controlo
Eletrónico de Estabilidade 3 167.

Conservação do veículo221Conservação do
veículoInformação geral ........................222
Acessórios e alterações no veículo .................................... 222
Imobilizar o veículo a longo prazo ...................................... 222
Recolha de veículos em fim de vida ......................................... 223
Verificações no veículo ..............223
Execução dos trabalhos ..........223
Capot ....................................... 224
Óleo de motor .......................... 224
Líquido de arrefecimento do motor ...................................... 225
Líquido limpa-vidros ................226
Travões ................................... 226
Líquido dos travões .................227
Bateria do veículo ....................227
Purgar o sistema de combustível diesel ..................228
Substituição das escovas do limpa para-brisas ....................229
Substituir lâmpadas ...................229
Faróis de halogéneo ................229
Faróis de LED ......................... 231Faróis de nevoeiro ...................231
Luzes traseiras ........................ 232
Luzes indicadores de mudança de direção laterais ..................235
Luz da chapa de matrícula ......235
Luzes do habitáculo ................235
Iluminação do painel de instrumentos ........................... 235
Instalação elétrica ......................236
Fusíveis ................................... 236
Caixa de fusíveis no compartimento do motor ........237
Caixa de fusíveis no painel de instrumentos ........................... 238
Ferramentas do veículo .............240
Ferramentas ............................ 240
Rodas ........................................ 241
Pneus de inverno ....................241
Designação dos pneus ............241
Pressão dos pneus ..................242
Sistema de controlo da perda de pressão dos pneus .................243
Profundidade do relevo ...........244
Mudar para outros pneus ........245
Tampões de rodas ..................245
Correntes de neve ...................245
Kit de reparação de pneus ......246
Substituição de roda ................249
Roda sobresselente ................250Auxílio de arranque ...................254
Rebocar ..................................... 256
Rebocar o veículo ...................256
Rebocar outro veículo .............257
Conservação do veículo ............258
Conservação da carroçaria .....258
Conservação do habitáculo .....260

222Conservação do veículoInformação geral
Acessórios e alterações no veículo
Recomendamos a utilização de peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a fiabilidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Qualquer modificação, conversão ou
outras alterações realizadas nas
especificações padrões do veículo
(incluindo, sem limitação,
modificações do software e
modificações das unidades de
controlo eletrónico) podem invalidar a garantia oferecida pela Opel. Além
disso, essas alterações poderão
afetar os sistemas de apoio ao
condutor, o consumo de combustível,
as emissões de CO 2 e outras
emissões do veículo e fazer com que
o veículo deixe de estar emconformidade com a licença de
utilização, afetando a validade do
registo do veículo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Tampas de proteção contra o frio
A fim de evitar a acumulação de neve na ventoinha de arrefecimento do
radiador, recomenda-se a instalação
de tampas de proteção amovíveis.
As tampas de proteção devem serinstaladas por profissionais;
consultar uma oficina.
Atenção
As tampas de proteção devem ser removidas quando se verificam
uma das seguintes condições:
● A temperatura ambiente é
superior a 10 °C.
● O veículo está a ser rebocado.
● O veículo é conduzido a velocidades acima de 120 km/
h.
Imobilizar o veículo a longo
prazo
Imobilização prolongadaSe o veículo tiver de ser imobilizado
por vários meses:
● Lavar e encerar o veículo.
● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar os vedantes de borracha.
● Atestar o depósito de combustível até ao cimo.
● Mudar o óleo de motor.
● Drenar o reservatório do líquido limpa-vidros.

Conservação do veículo223● Verificar a protecção anti--corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.
● Estacionar o veículo em local seco e bem ventilado. Engatar a
primeira ou a marcha atrás ou
definir a alavanca selectora para P . Evitar que o veículo deslize.
● Não aplicar o travão de mão.
● Abrir o capot, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Não esquecer que nenhum dos
sistemas está funcional, p. ex.
sistema de alarme anti-roubo.
Colocar em funcionamento Quando o veículo vai ser colocado
novamente em funcionamento:
● Ligar o grampo ao terminal negativo da bateria do veículo.
Accionar o sistema electrónico
dos vidros eléctricos.
● Verificar a pressão dos pneus.● Atestar o reservatório do líquido lava-vidros.
● Verificar o nível do óleo de motor.
● Verificar o nível do líquido de arrefecimento.
● Montar a chapa da matrícula se necessário.
Recolha de veículos em fim de vida
Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede, onde legalmente
exigido. Confiar este trabalho apenas
a um centro de reciclagem
autorizado.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo com a ignição desligada.

224Conservação do veículo9Perigo
O sistema da ignição utiliza uma
tensão extremamente elevada. Não tocar.
Capot
Abrir Abrir a porta do condutor.
Puxar a alavanca de abertura e
colocá-la na posição inicial.
Empurrar o trinco de segurança para
cima e abrir o capô.
Fixar o suporte do capô.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Sistema Start/Stop 3 151.
Fechar
Antes de fechar o capot, empurrar o
suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no
engate a partir de uma altura baixa (20-25 cm). Verificar se o capô está
engatado.Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar o nível do óleo de motor manualmente com regularidade para
evitar danos no motor. Certificar-se
que é utilizada a especificação de
óleo correcta.
Líquidos e lubrificantes
recomendados 3 264.

Conservação do veículo225O consumo máximo de óleo de motor
é de 0,6 l por 1000 km.
Verificar com o veículo numa
superfície nivelada. O motor deve estar à temperatura de
funcionamento e desligado há pelo
menos 5 min.
Puxar a vareta do óleo para fora,
limpá-la, voltar a inseri-la
completamente, puxá-la para fora e
verificar o nível do óleo de motor.
Quando o nível do óleo de motor for
inferior à marca MIN, atestar o óleo
de motor.
As varetas de verificação do óleo
variam consoante a versão do motor.
Recomendamos a utilização do
mesmo tipo de óleo de motor que foi utilizado na última mudança.
O nível do óleo de motor não deve
exceder a marca MAX na vareta.
Atenção
Óleo de motor em excesso deverá
ser drenado ou retirado por
sucção.
Capacidades 3 274.
Colocar o tampão e apertar.
Líquido de arrefecimento do motor
O líquido de arrefecimento dá
protecção contra o congelamento até -37 °C, aproximadamente.Atenção
Utilizar apenas anticongelante
aprovado.
Líquido de arrefecimento e
anticongelante 3 264.
Nível do líquido de arrefecimento
Atenção
Um nível demasiado baixo do
líquido de arrefecimento poderá
causar danos no motor.

226Conservação do veículo
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca MIN. Atestar se o nível estiver
baixo.
9 Aviso
Deixar o motor arrefecer antes de
abrir a tampa. Abrir a tampa com cuidado e deixar a pressão sair
devagar.
Para atestar, utilizar uma mistura 1:1
de concentrado de líquido de
arrefecimento libertado misturado
com água da torneira limpa. Caso
não tenha líquido de arrefecimento
disponível, utilizar água da torneira
limpa. Colocar o tampão e apertar.
Mandar verificar numa oficina a
concentração de líquido de
arrefecimento e a causa da perda de
líquido de arrefecimento.
Líquido limpa-vidros
Encher com água limpa misturada
com uma quantidade adequada de
líquido limpa-vidros aprovado para
pára-brisas que contenha
anticongelante.
Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Líquido limpa-vidros 3 264.
Travões
No caso de os calços dos travões estarem já com espessura mínima,
pode ser ouvido um som agudo
durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.

Conservação do veículo227Líquido dos travões9Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do líquido dos travões deve
situar-se entre as marcas DANGER e
MAX .
Se o nível do líquido estiver abaixo de DANGER , procurar assistência numa
oficina.
Líquido dos travões e da embraiagem
3 264.
Bateria do veículo A bateria do veículo não necessita de
manutanção desde que o perfil de
condução permita o carregamento suficiente da bateria. Deslocações
curtas e arranques frequentes do
motor podem descarregar a bateria.
Evitar a utilização de consumidores
eléctricos desnecessários.
As pilhas não devem ser eliminadas
junto com os resíduos domésticos.
Devem ser colocadas em pontos de recolha para reciclagem apropriados
(i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria. Desligar o
grampo do terminal negativo da
bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria 3 132.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção
poderá levar à desativação
temporária ou perturbação do
sistema para/arranca.
Quando a bateria do veículo está a ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal
positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.
Garantir que a bateria é sempre
substituída por uma bateria do
mesmo tipo.
A bateria do veículo tem de ser
substituída por uma oficina.
Sistema Start/Stop 3 151.

228Conservação do veículoCarregar a bateria do veículo9Aviso
Nos veículos com sistema para/
arranca, garantir que o potencial
de carregamento não excede
14,6 V ao utilizador um carregador de bateria. Caso contrário, a
bateria do veículo poderá ficar
danificada.
Auxílio de arranque 3 254.
Etiqueta de aviso
Significado dos símbolos: ● Não fumar, foguear ou produzir faíscas.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● A bateria do veículo contém ácido sulfúrico, que pode
provocar cegueira ou lesões por
queimaduras graves.
● Manter a bateria do veículo fora do alcance das crianças.
● Ver o Manual de Utilização para mais informações.
● Poderá haver gases explosivos perto da bateria do veículo.Purgar o sistema de
combustível diesel
Se o depósito tiver ficado vazio, será
necessário sangrar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir esse processo após terem
decorrido no mínimo 5 segundos. Se
o motor não pegar, recorrer à
assistência de uma oficina.
