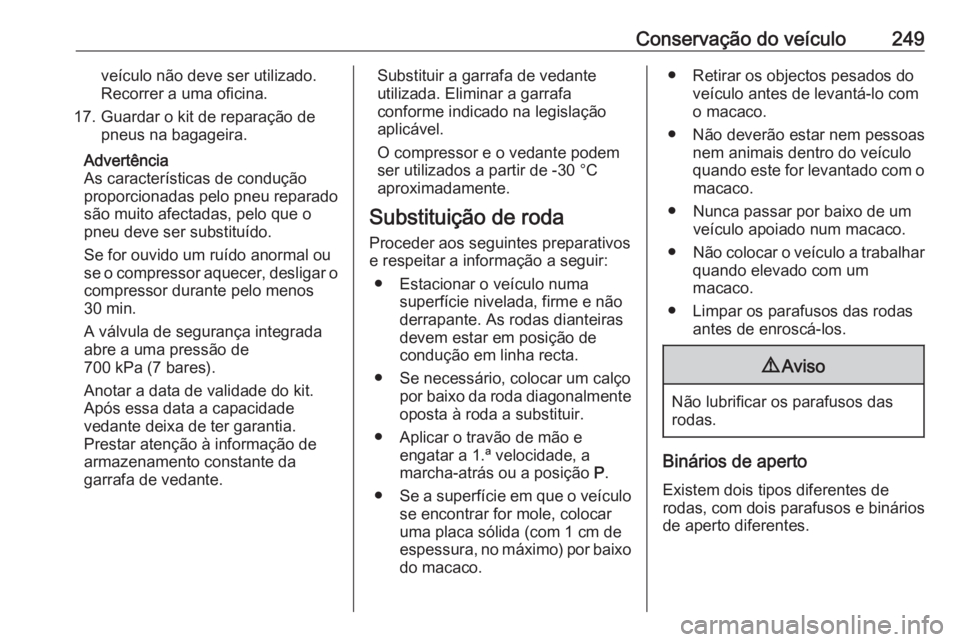

Conservação do veículo249veículo não deve ser utilizado.
Recorrer a uma oficina.
17. Guardar o kit de reparação de pneus na bagageira.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se for ouvido um ruído anormal ou
se o compressor aquecer, desligar o
compressor durante pelo menos
30 min.
A válvula de segurança integrada
abre a uma pressão de
700 kPa (7 bares).
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Substituição de roda
Proceder aos seguintes preparativos e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Se necessário, colocar um calço por baixo da roda diagonalmente
oposta à roda a substituir.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar os parafusos das rodas antes de enroscá-los.9Aviso
Não lubrificar os parafusos das
rodas.
Binários de aperto
Existem dois tipos diferentes de
rodas, com dois parafusos e binários
de aperto diferentes.
Page 252 of 299

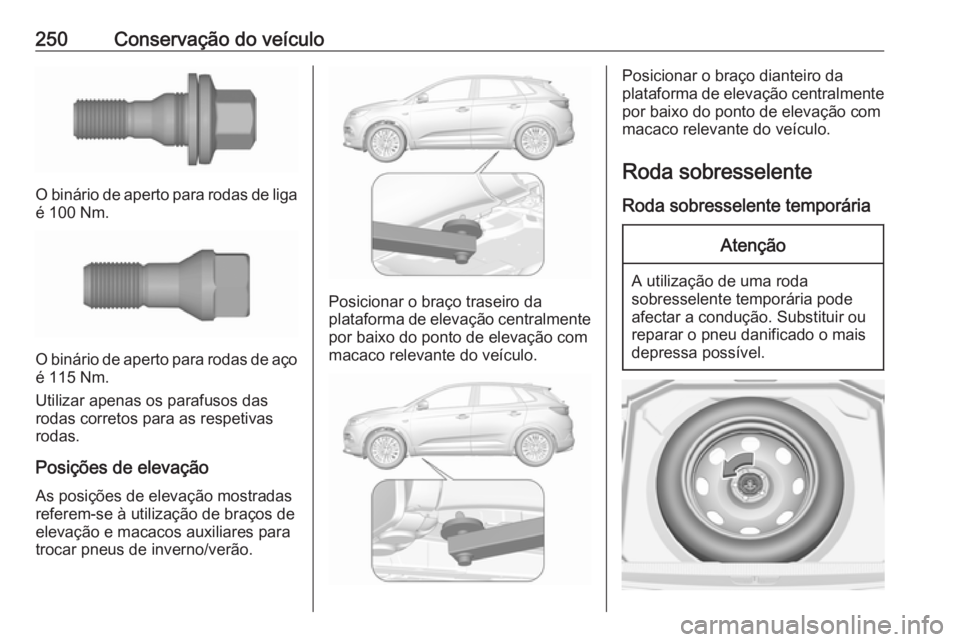

250Conservação do veículo
O binário de aperto para rodas de liga
é 100 Nm.
O binário de aperto para rodas de aço
é 115 Nm.
Utilizar apenas os parafusos das
rodas corretos para as respetivas
rodas.
Posições de elevação
As posições de elevação mostradas referem-se à utilização de braços deelevação e macacos auxiliares para
trocar pneus de inverno/verão.
Posicionar o braço traseiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Posicionar o braço dianteiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Roda sobresselente
Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente temporária pode
afectar a condução. Substituir ou
reparar o pneu danificado o mais
depressa possível.
Page 253 of 299

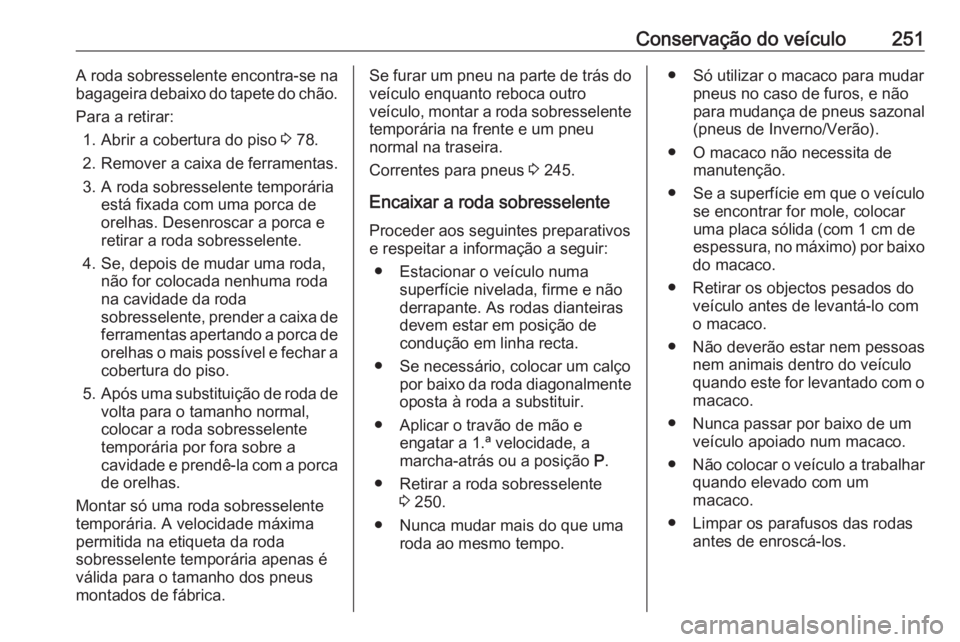

Conservação do veículo251A roda sobresselente encontra-se na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso 3 78.
2. Remover a caixa de ferramentas.
3. A roda sobresselente temporária está fixada com uma porca de
orelhas. Desenroscar a porca e
retirar a roda sobresselente.
4. Se, depois de mudar uma roda, não for colocada nenhuma roda
na cavidade da roda
sobresselente, prender a caixa de ferramentas apertando a porca de
orelhas o mais possível e fechar a
cobertura do piso.
5. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente
temporária por fora sobre a
cavidade e prendê-la com a porca
de orelhas.
Montar só uma roda sobresselente temporária. A velocidade máxima
permitida na etiqueta da roda
sobresselente temporária apenas é
válida para o tamanho dos pneus
montados de fábrica.Se furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente temporária na frente e um pneu
normal na traseira.
Correntes para pneus 3 245.
Encaixar a roda sobresselente Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Se necessário, colocar um calço por baixo da roda diagonalmenteoposta à roda a substituir.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Retirar a roda sobresselente 3 250.
● Nunca mudar mais do que uma roda ao mesmo tempo.● Só utilizar o macaco para mudarpneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar os parafusos das rodas antes de enroscá-los.
Page 254 of 299

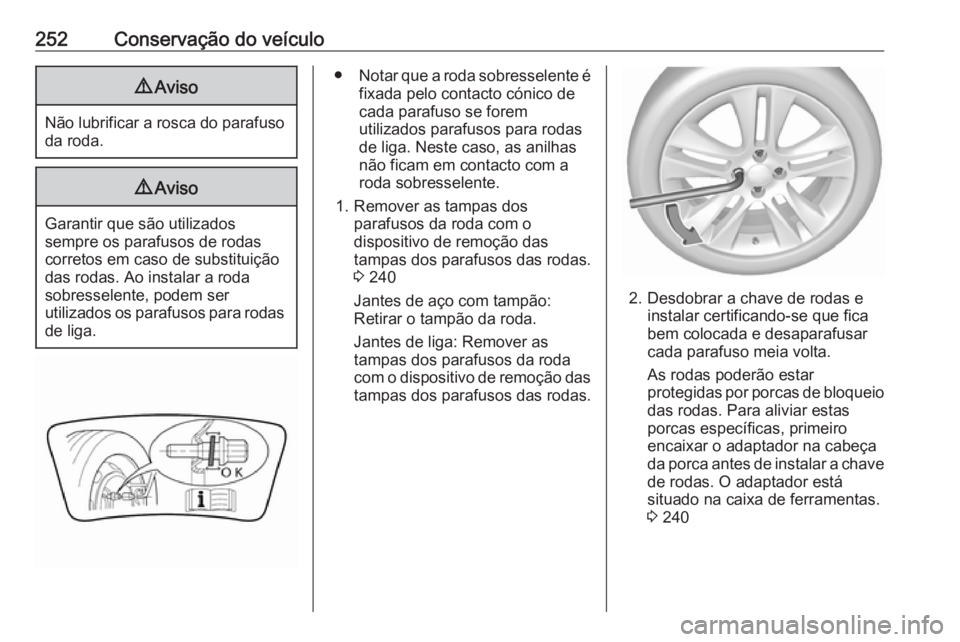

252Conservação do veículo9Aviso
Não lubrificar a rosca do parafuso
da roda.
9 Aviso
Garantir que são utilizados
sempre os parafusos de rodas
corretos em caso de substituição
das rodas. Ao instalar a roda
sobresselente, podem ser
utilizados os parafusos para rodas de liga.
● Notar que a roda sobresselente é
fixada pelo contacto cónico de
cada parafuso se forem
utilizados parafusos para rodas
de liga. Neste caso, as anilhas
não ficam em contacto com a
roda sobresselente.
1. Remover as tampas dos parafusos da roda com o
dispositivo de remoção das
tampas dos parafusos das rodas.
3 240
Jantes de aço com tampão:
Retirar o tampão da roda.
Jantes de liga: Remover as
tampas dos parafusos da roda
com o dispositivo de remoção das tampas dos parafusos das rodas.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador na cabeça
da porca antes de instalar a chave de rodas. O adaptador está
situado na caixa de ferramentas. 3 240
Page 255 of 299
Conservação do veículo253
3. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Garantir que a extremidade da
carroçaria encaixa no entalhe do
macaco.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 250
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas tendo o
cuidado de garantir que está
posicionada firmemente e apertar cada parafuso numa sequência
cruzada. Apertar com um binário
de 115 Nm.
Page 256 of 299
254Conservação do veículo10. Antes de colocar a chave, alinharo orifício da válvula no tampão daroda com a válvula do pneu.
Colocar as tampas dos parafusos
das rodas.
11. Guardar a roda substituída 3 250, as ferramentas do veículo
3 240 e o adaptador para as
porcas de bloqueio das rodas.
12. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Guardar uma roda de tamanho
normal danificada, na bagageira
Na cavidade da roda sobresselentepodem ser arrumadas rodas de todos os tamanhos permitidos. Para fixar a
roda:
1. Remover a tampa central com o emblema da marca empurrando apartir de dentro.
2. Posicionar a roda fora da cavidade da roda e por baixo.
3. Prender a roda defeituosa com a porca de orelhas.
4. Consoante o tamanho do pneu, a
cobertura do piso pode ser
posicionada na roda saliente.
Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
Page 257 of 299

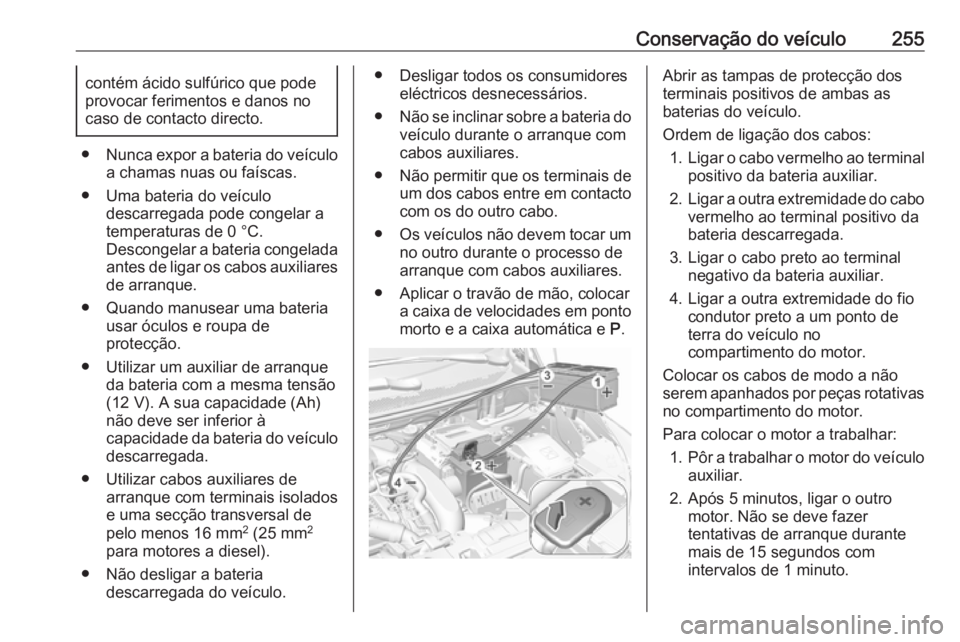

Conservação do veículo255contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada antes de ligar os cabos auxiliaresde arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A sua capacidade (Ah)
não deve ser inferior à
capacidade da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.Abrir as tampas de protecção dos
terminais positivos de ambas as
baterias do veículo.
Ordem de ligação dos cabos: 1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo da
bateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do fio condutor preto a um ponto de
terra do veículo no
compartimento do motor.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
Page 258 of 299

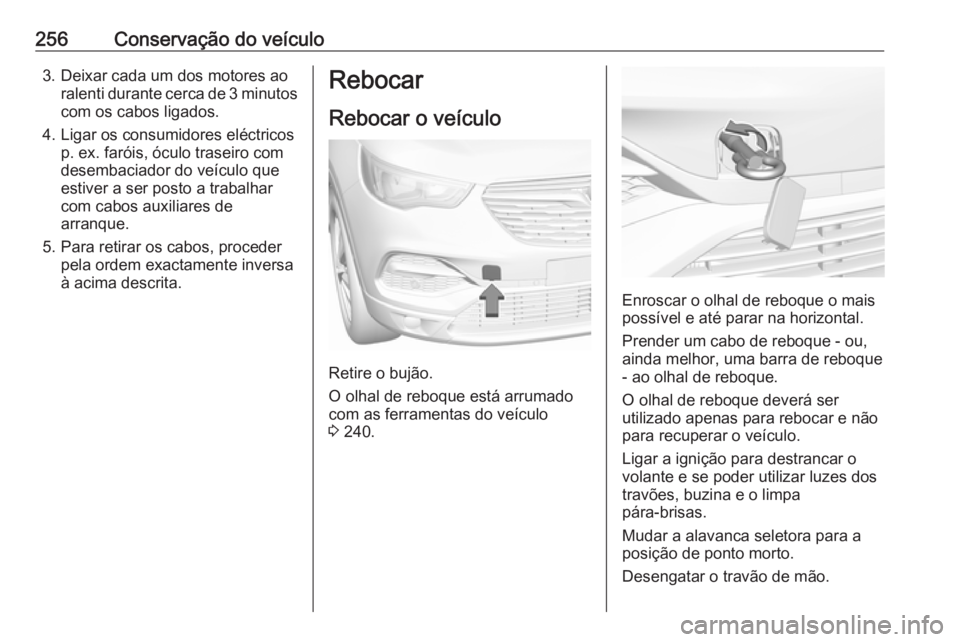

256Conservação do veículo3. Deixar cada um dos motores aoralenti durante cerca de 3 minutoscom os cabos ligados.
4. Ligar os consumidores eléctricos p. ex. faróis, óculo traseiro com
desembaciador do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos, proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Retire o bujão.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 240.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e se poder utilizar luzes dos
travões, buzina e o limpa
pára-brisas.
Mudar a alavanca seletora para a
posição de ponto morto.
Desengatar o travão de mão.

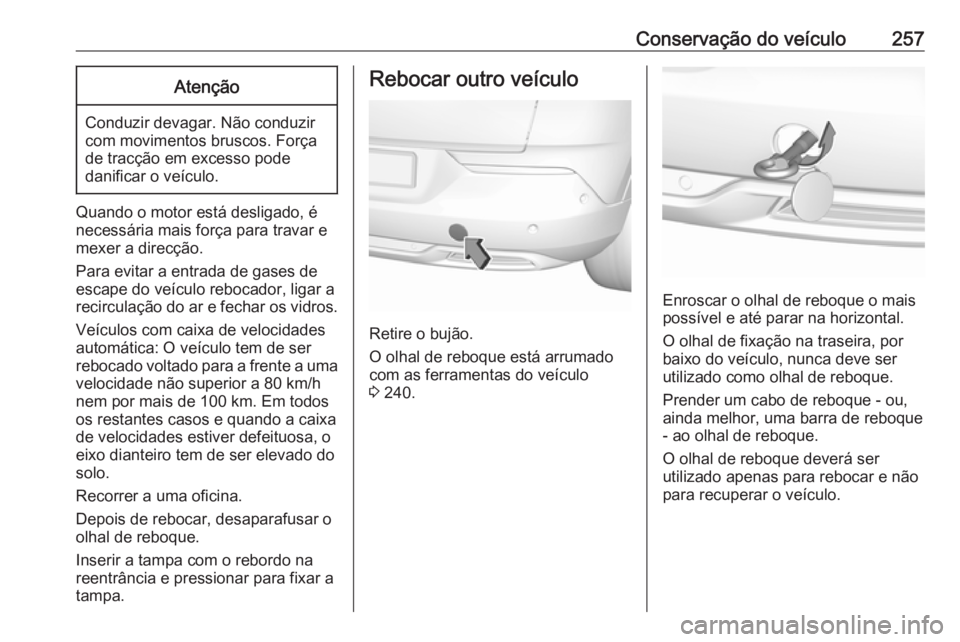

Page 259 of 299
Conservação do veículo257Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma
velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos
os restantes casos e quando a caixa
de velocidades estiver defeituosa, o
eixo dianteiro tem de ser elevado do
solo.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo na
reentrância e pressionar para fixar a
tampa.
Rebocar outro veículo
Retire o bujão.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 240.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou, ainda melhor, uma barra de reboque- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.

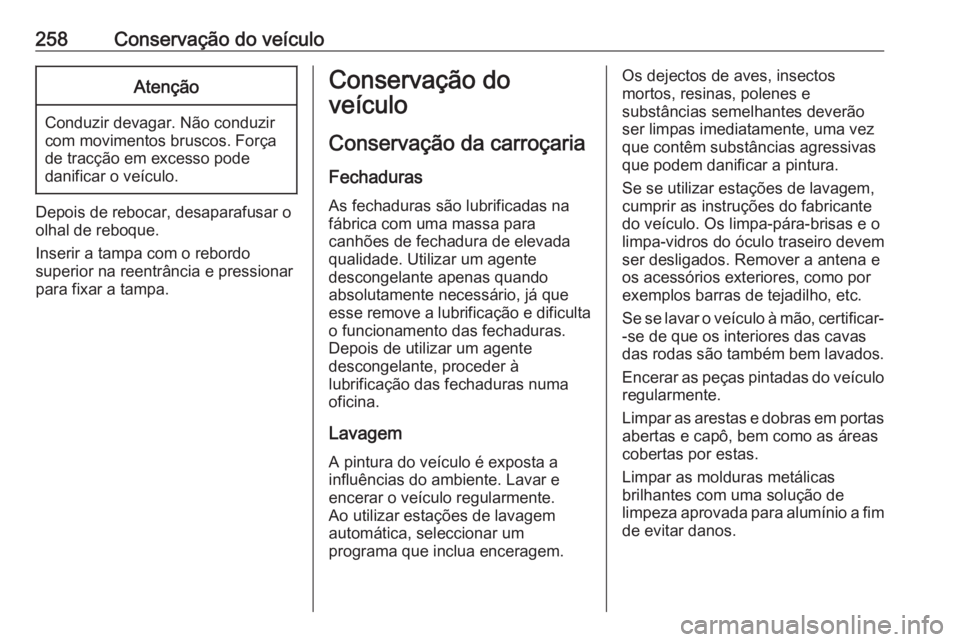

Page 260 of 299
258Conservação do veículoAtenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo
superior na reentrância e pressionar
para fixar a tampa.
Conservação do
veículo
Conservação da carroçaria
Fechaduras
As fechaduras são lubrificadas na fábrica com uma massa para
canhões de fechadura de elevada qualidade. Utilizar um agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.Os dejectos de aves, insectos
mortos, resinas, polenes e
substâncias semelhantes deverão
ser limpas imediatamente, uma vez
que contêm substâncias agressivas
que podem danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa-pára-brisas e o
limpa-vidros do óculo traseiro devem
ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Encerar as peças pintadas do veículo regularmente.
Limpar as arestas e dobras em portas abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim
de evitar danos.
