Strumenti e comandi89
Una presa di corrente aggiuntiva da
12 V si trova nella consolle centrale.
Un'ulteriore presa di corrente aggiun‐ tiva da 12V si trova sulla parete sini‐
stra del vano di carico.
Non superare il consumo massimo di
120 Watt.
Una presa di corrente aggiuntiva da
230 V potrebbe trovarsi nella consolle anteriore.
Non superare il consumo massimo di
150 Watt.
Se l'accensione è disinserita, anche
le prese di corrente sono disattivate.
Le prese di corrente si disattivano
anche in caso di bassa tensione della
batteria del veicolo.
Collegare solo accessori elettrici
conformi ai requisiti di compatibilità
elettromagnetica specificati nella
norma DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per non danneggiare la presa.
Sistema Stop-start 3 149.
Porte USB
Una presa USB è posizionata dietro
la copertura del portaoggetti.
Premere il coperchio per aprirlo.

90Strumenti e comandi
Nella consolle posteriore potrebbe
trovarsi una porta USB aggiuntiva.
Le porte USB possono essere utiliz‐zate per ricaricare dispositivi esterni e
per stabilire una connessione dati con il sistema di Infotainment. Per ulteriori
informazioni, consultare il manuale
Infotainment.
Avviso
Le prese devono sempre essere
mantenute pulite e asciutte.
Carica induttiva9 Avvertenza
La carica induttiva può influenzare
il funzionamento di pace-maker o
altri dispositivi medici. Se possi‐
bile, richiedere il parere di un
medico prima di utilizzare il dispo‐
sitivo di carica induttivo.
9 Avvertenza
Rimuovere tutti gli oggetti metallici
dal dispositivo di carica prima di
caricar telefono cellulare, poiché
questi oggetti potrebbero scal‐
darsi parecchio.
Per caricare un dispositivo, è neces‐
sario accendere il quadro.
Per caricare un dispositivo cellulare: 1. Rimuovere tutti gli oggetti dal dispositivo di carica.
2. Posizionare il telefono cellulare nel vano con il display rivolto
verso l'alto sul dispositivo di
carica. Utilizzare l'elastico per
fissare il telefono cellulare.
Lo stato di carica è indicato dal LED: se si illumina di verde, il telefono
cellulare è in carica.
I telefoni cellulari compatibili PMA o
Qi possono essere caricati induttiva‐
mente.

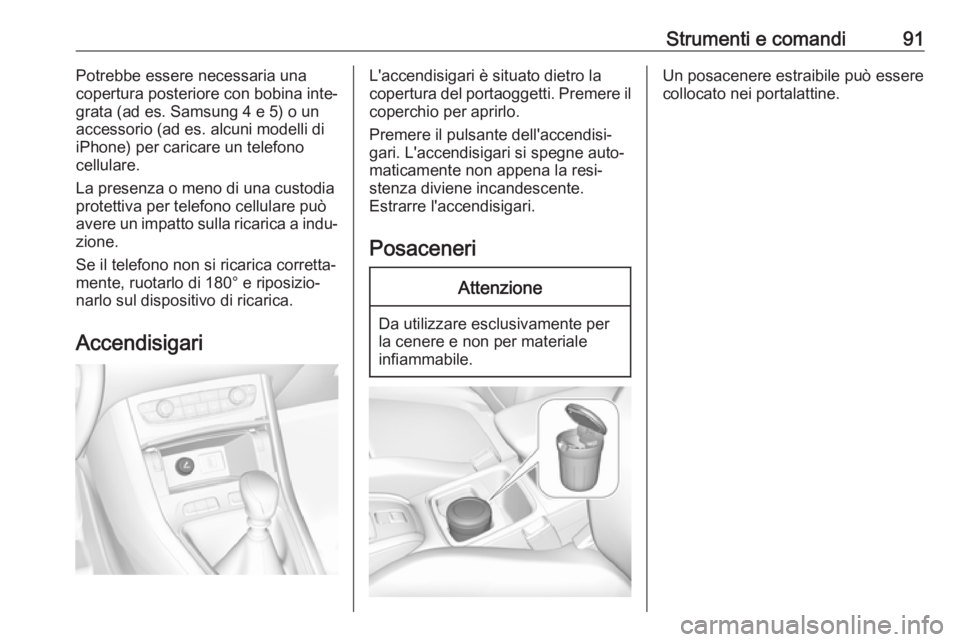

Strumenti e comandi91Potrebbe essere necessaria una
copertura posteriore con bobina inte‐
grata (ad es. Samsung 4 e 5) o un
accessorio (ad es. alcuni modelli di
iPhone) per caricare un telefono
cellulare.
La presenza o meno di una custodia
protettiva per telefono cellulare può
avere un impatto sulla ricarica a indu‐
zione.
Se il telefono non si ricarica corretta‐
mente, ruotarlo di 180° e riposizio‐
narlo sul dispositivo di ricarica.
AccendisigariL'accendisigari è situato dietro la
copertura del portaoggetti. Premere il coperchio per aprirlo.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Un posacenere estraibile può essere
collocato nei portalattine.

92Strumenti e comandiSpie, strumenti e
indicatori
Quadro strumenti
È disponibile il seguente quadro stru‐ menti:

Strumenti e comandi93

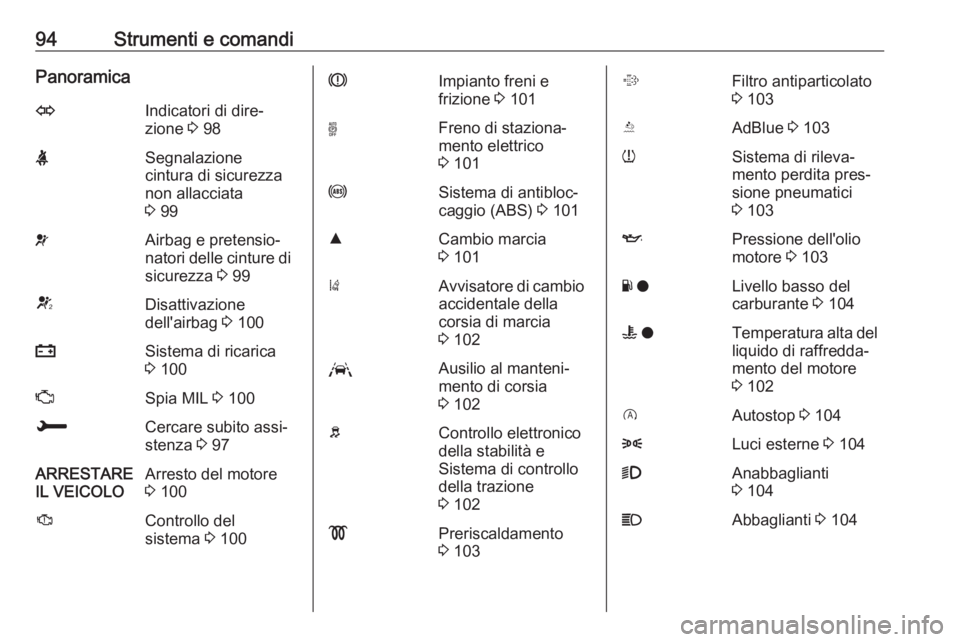

94Strumenti e comandiPanoramicaOIndicatori di dire‐
zione 3 98XSegnalazione
cintura di sicurezza
non allacciata
3 99vAirbag e pretensio‐
natori delle cinture di sicurezza 3 99VDisattivazione
dell'airbag 3 100pSistema di ricarica
3 100ZSpia MIL 3 100HCercare subito assi‐
stenza 3 97ARRESTARE
IL VEICOLOArresto del motore
3 100JControllo del
sistema 3 100RImpianto freni e
frizione 3 101oFreno di staziona‐
mento elettrico
3 101uSistema di antibloc‐
caggio (ABS) 3 101RCambio marcia
3 101)Avvisatore di cambio
accidentale della
corsia di marcia
3 102LAusilio al manteni‐
mento di corsia
3 102bControllo elettronico
della stabilità e
Sistema di controllo
della trazione
3 102!Preriscaldamento
3 103%Filtro antiparticolato
3 103YAdBlue 3 103wSistema di rileva‐
mento perdita pres‐
sione pneumatici
3 103IPressione dell'olio
motore 3 103Y oLivello basso del
carburante 3 104W oTemperatura alta del
liquido di raffredda‐
mento del motore
3 102DAutostop 3 1048Luci esterne 3 1049Anabbaglianti
3 104CAbbaglianti 3 104

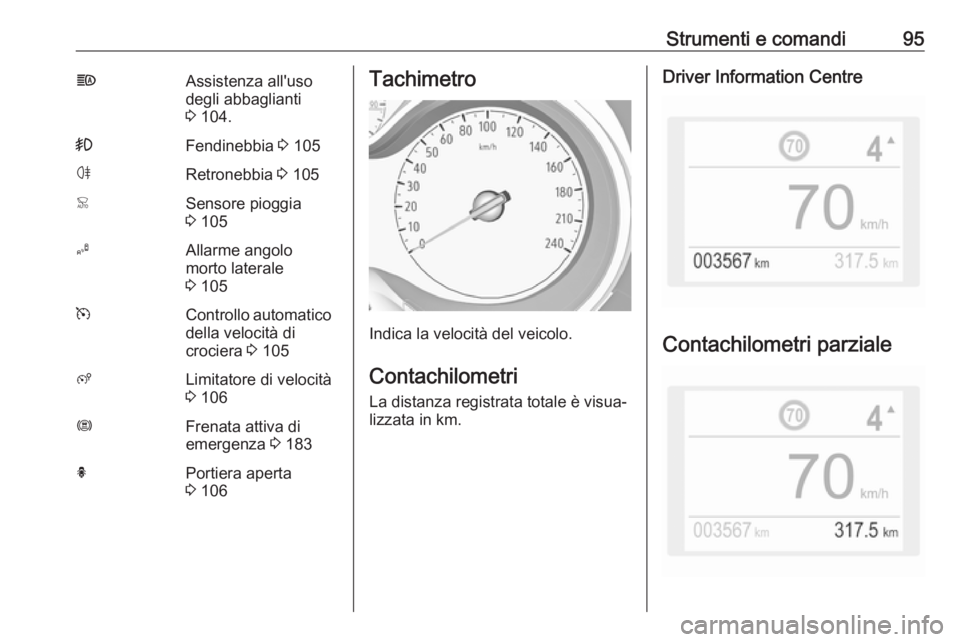

Strumenti e comandi95fAssistenza all'uso
degli abbaglianti
3 104.>Fendinebbia 3 105øRetronebbia 3 105 3 105BAllarme angolo
morto laterale
3 105mControllo automatico
della velocità di
crociera 3 105ßLimitatore di velocità
3 106ØFrenata attiva di
emergenza 3 183hPortiera aperta
3 106Tachimetro
Indica la velocità del veicolo.
Contachilometri La distanza registrata totale è visua‐
lizzata in km.
Driver Information Centre
Contachilometri parziale

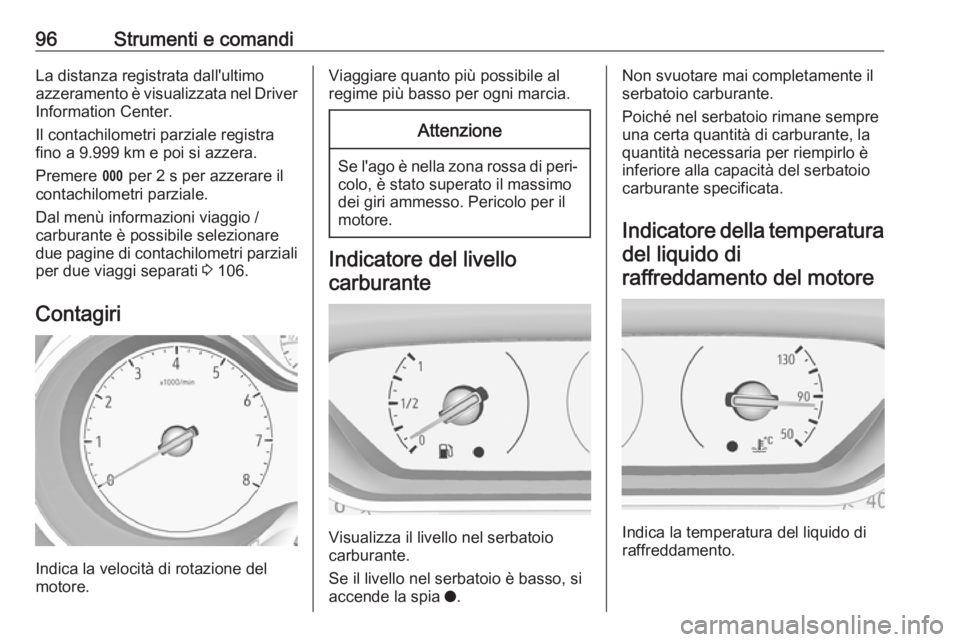

96Strumenti e comandiLa distanza registrata dall'ultimo
azzeramento è visualizzata nel Driver
Information Center.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Premere L per 2 s per azzerare il
contachilometri parziale.
Dal menù informazioni viaggio /
carburante è possibile selezionare
due pagine di contachilometri parziali per due viaggi separati 3 106.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello nel serbatoio
carburante.
Se il livello nel serbatoio è basso, si
accende la spia o.
Non svuotare mai completamente il
serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.

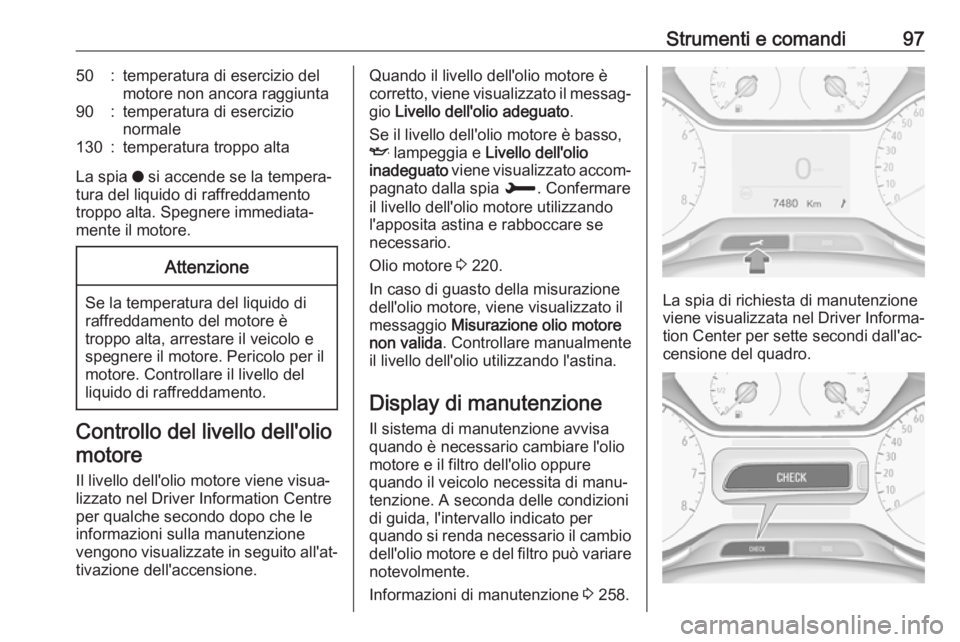

Strumenti e comandi9750:temperatura di esercizio del
motore non ancora raggiunta90:temperatura di esercizio
normale130:temperatura troppo alta
La spia o si accende se la tempera‐
tura del liquido di raffreddamento
troppo alta. Spegnere immediata‐
mente il motore.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Controllo del livello dell'olio
motore
Il livello dell'olio motore viene visua‐
lizzato nel Driver Information Centre
per qualche secondo dopo che le
informazioni sulla manutenzione
vengono visualizzate in seguito all'at‐ tivazione dell'accensione.
Quando il livello dell'olio motore è
corretto, viene visualizzato il messag‐ gio Livello dell'olio adeguato .
Se il livello dell'olio motore è basso,
I lampeggia e Livello dell'olio
inadeguato viene visualizzato accom‐
pagnato dalla spia H. Confermare
il livello dell'olio motore utilizzando l'apposita astina e rabboccare se
necessario.
Olio motore 3 220.
In caso di guasto della misurazione
dell'olio motore, viene visualizzato il
messaggio Misurazione olio motore
non valida . Controllare manualmente
il livello dell'olio utilizzando l'astina.
Display di manutenzione
Il sistema di manutenzione avvisa
quando è necessario cambiare l'olio
motore e il filtro dell'olio oppure
quando il veicolo necessita di manu‐
tenzione. A seconda delle condizioni
di guida, l'intervallo indicato per
quando si renda necessario il cambio dell'olio motore e del filtro può variare
notevolmente.
Informazioni di manutenzione 3 258.
La spia di richiesta di manutenzione
viene visualizzata nel Driver Informa‐
tion Center per sette secondi dall'ac‐
censione del quadro.

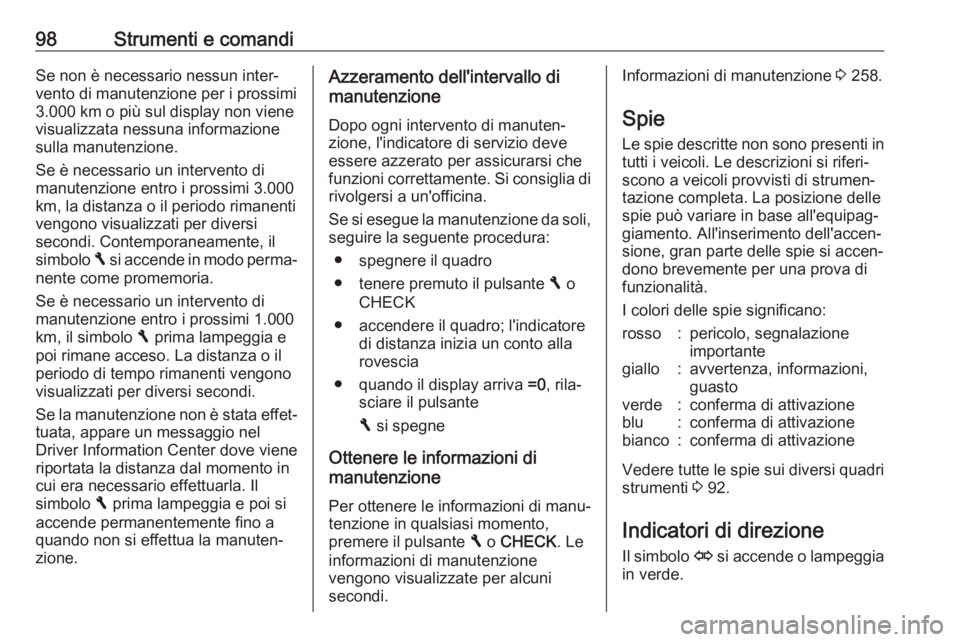

98Strumenti e comandiSe non è necessario nessun inter‐
vento di manutenzione per i prossimi
3.000 km o più sul display non viene
visualizzata nessuna informazione
sulla manutenzione.
Se è necessario un intervento di
manutenzione entro i prossimi 3.000
km, la distanza o il periodo rimanenti
vengono visualizzati per diversi
secondi. Contemporaneamente, il
simbolo F si accende in modo perma‐
nente come promemoria.
Se è necessario un intervento di
manutenzione entro i prossimi 1.000
km, il simbolo F prima lampeggia e
poi rimane acceso. La distanza o il
periodo di tempo rimanenti vengono
visualizzati per diversi secondi.
Se la manutenzione non è stata effet‐
tuata, appare un messaggio nel
Driver Information Center dove viene
riportata la distanza dal momento in
cui era necessario effettuarla. Il
simbolo F prima lampeggia e poi si
accende permanentemente fino a
quando non si effettua la manuten‐
zione.Azzeramento dell'intervallo di
manutenzione
Dopo ogni intervento di manuten‐
zione, l'indicatore di servizio deve
essere azzerato per assicurarsi che
funzioni correttamente. Si consiglia di
rivolgersi a un'officina.
Se si esegue la manutenzione da soli,
seguire la seguente procedura:
● spegnere il quadro
● tenere premuto il pulsante F o
CHECK
● accendere il quadro; l'indicatore di distanza inizia un conto alla
rovescia
● quando il display arriva =0, rila‐
sciare il pulsante
F si spegne
Ottenere le informazioni di
manutenzione
Per ottenere le informazioni di manu‐
tenzione in qualsiasi momento,
premere il pulsante F o CHECK . Le
informazioni di manutenzione
vengono visualizzate per alcuni
secondi.Informazioni di manutenzione 3 258.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 92.
Indicatori di direzione Il simbolo O si accende o lampeggia
in verde.
