OPEL GRANDLAND X 2018.5 Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet89

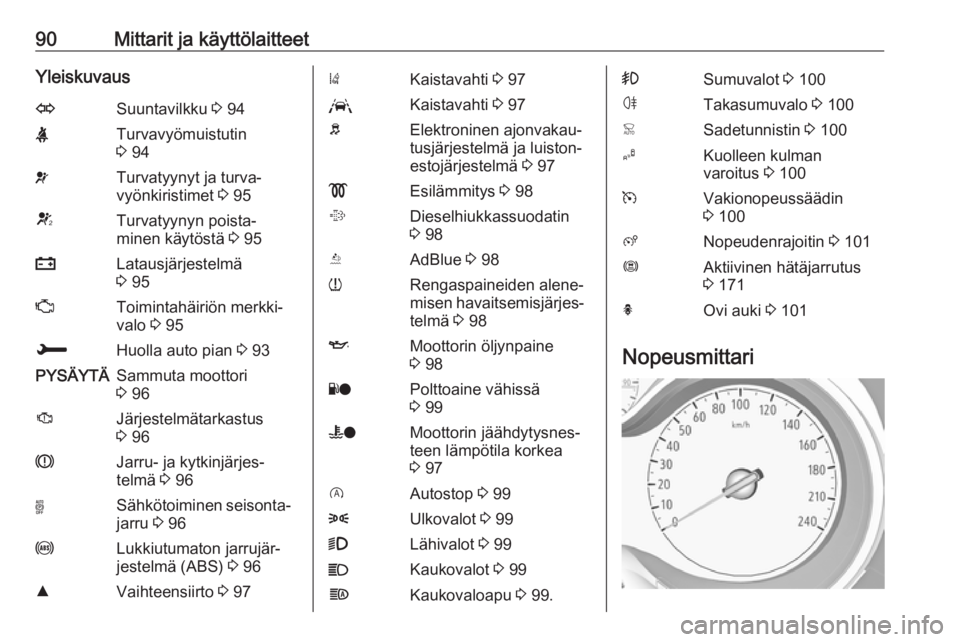

90Mittarit ja käyttölaitteetYleiskuvausOSuuntavilkku 3 94XTurvavyömuistutin
3 94vTurvatyynyt ja turva‐
vyönkiristimet 3 95VTurvatyynyn poista‐
minen käytöstä 3 95pLatausjärjestelmä
3 95ZToimintahäiriön merkki‐
valo 3 95HHuolla auto pian 3 93PYSÄYTÄSammuta moottori
3 96JJärjestelmätarkastus
3 96RJarru- ja kytkinjärjes‐
telmä 3 96oSähkötoiminen seisonta‐
jarru 3 96uLukkiutumaton jarrujär‐
jestelmä (ABS) 3 96RVaihteensiirto 3 97)Kaistavahti 3 97LKaistavahti 3 97bElektroninen ajonvakau‐
tusjärjestelmä ja luiston‐
estojärjestelmä 3 97!Esilämmitys 3 98%Dieselhiukkassuodatin
3 98YAdBlue 3 98wRengaspaineiden alene‐
misen havaitsemisjärjes‐
telmä 3 98IMoottorin öljynpaine
3 98YoPolttoaine vähissä
3 99WoMoottorin jäähdytysnes‐
teen lämpötila korkea
3 97DAutostop 3 998Ulkovalot 3 999Lähivalot 3 99CKaukovalot 3 99fKaukovaloapu 3 99.>Sumuvalot 3 100øTakasumuvalo 3 100 varoitus 3 100mVakionopeussäädin
3 100ßNopeudenrajoitin 3 101ØAktiivinen hätäjarrutus
3 171hOvi auki 3 101
Nopeusmittari

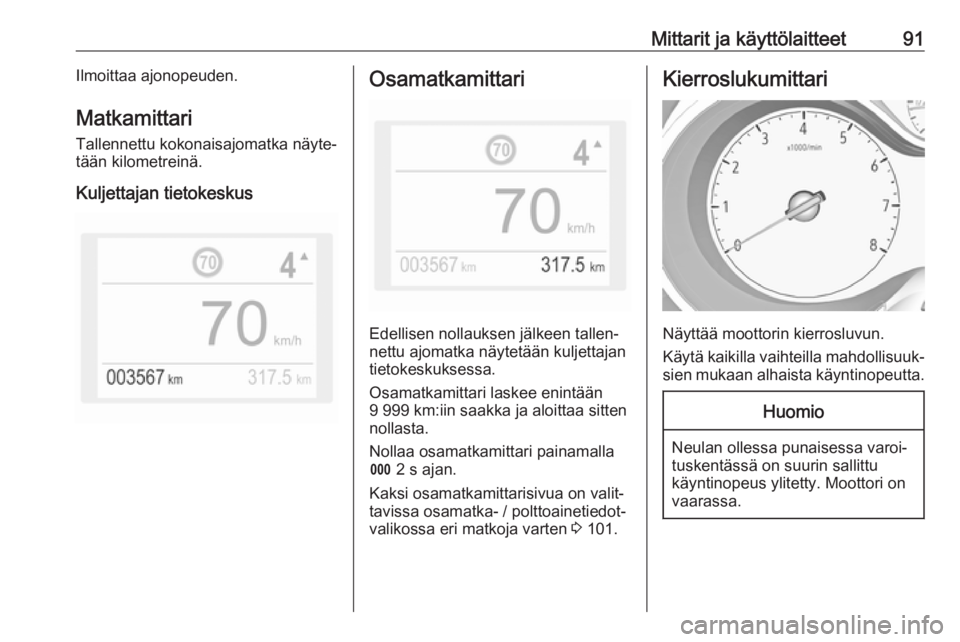

Mittarit ja käyttölaitteet91Ilmoittaa ajonopeuden.
Matkamittari
Tallennettu kokonaisajomatka näyte‐
tään kilometreinä.
Kuljettajan tietokeskusOsamatkamittari
Edellisen nollauksen jälkeen tallen‐
nettu ajomatka näytetään kuljettajan
tietokeskuksessa.
Osamatkamittari laskee enintään
9 999 km:iin saakka ja aloittaa sitten
nollasta.
Nollaa osamatkamittari painamalla
L 2 s ajan.
Kaksi osamatkamittarisivua on valit‐
tavissa osamatka- / polttoainetiedot-
valikossa eri matkoja varten 3 101.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.

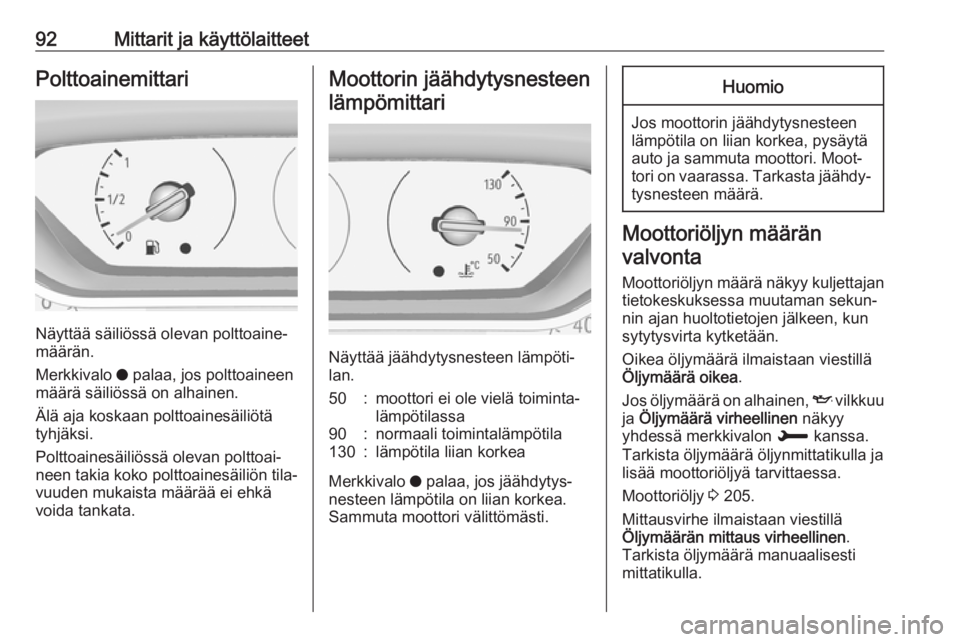

92Mittarit ja käyttölaitteetPolttoainemittari
Näyttää säiliössä olevan polttoaine‐
määrän.
Merkkivalo o palaa, jos polttoaineen
määrä säiliössä on alhainen.
Älä aja koskaan polttoainesäiliötä
tyhjäksi.
Polttoainesäiliössä olevan polttoai‐
neen takia koko polttoainesäiliön tila‐
vuuden mukaista määrää ei ehkä
voida tankata.
Moottorin jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
50:moottori ei ole vielä toiminta‐
lämpötilassa90:normaali toimintalämpötila130:lämpötila liian korkea
Merkkivalo o palaa, jos jäähdytys‐
nesteen lämpötila on liian korkea.
Sammuta moottori välittömästi.
Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Moottoriöljyn määrän
valvonta
Moottoriöljyn määrä näkyy kuljettajan
tietokeskuksessa muutaman sekun‐
nin ajan huoltotietojen jälkeen, kun
sytytysvirta kytketään.
Oikea öljymäärä ilmaistaan viestillä
Öljymäärä oikea .
Jos öljymäärä on alhainen, I vilkkuu
ja Öljymäärä virheellinen näkyy
yhdessä merkkivalon H kanssa.
Tarkista öljymäärä öljynmittatikulla ja
lisää moottoriöljyä tarvittaessa.
Moottoriöljy 3 205.
Mittausvirhe ilmaistaan viestillä
Öljymäärän mittaus virheellinen .
Tarkista öljymäärä manuaalisesti mittatikulla.

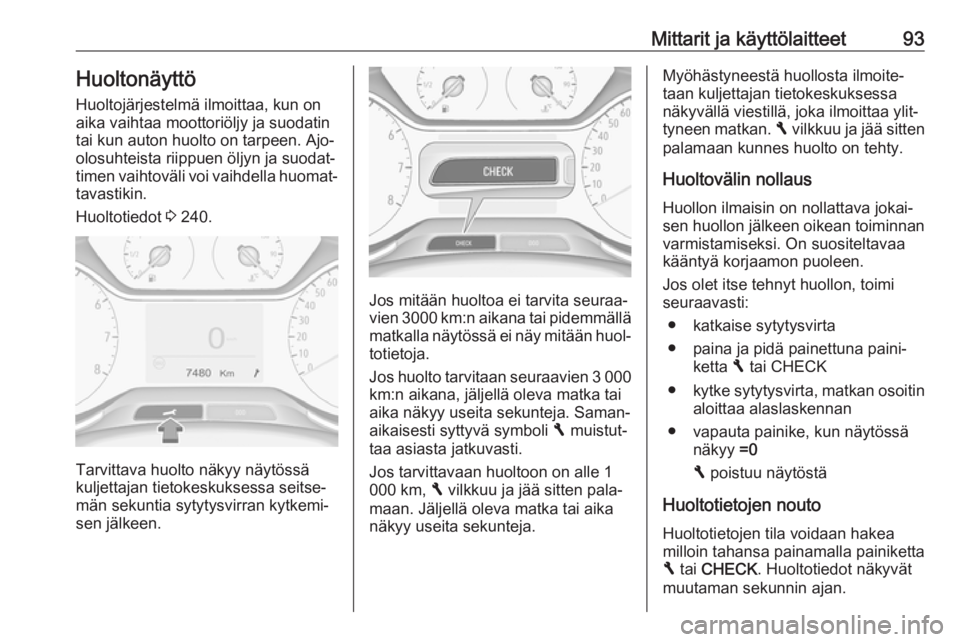

Mittarit ja käyttölaitteet93HuoltonäyttöHuoltojärjestelmä ilmoittaa, kun on
aika vaihtaa moottoriöljy ja suodatin
tai kun auton huolto on tarpeen. Ajo-
olosuhteista riippuen öljyn ja suodat‐
timen vaihtoväli voi vaihdella huomat‐
tavastikin.
Huoltotiedot 3 240.
Tarvittava huolto näkyy näytössä
kuljettajan tietokeskuksessa seitse‐
män sekuntia sytytysvirran kytkemi‐
sen jälkeen.
Jos mitään huoltoa ei tarvita seuraa‐
vien 3000 km:n aikana tai pidemmällä matkalla näytössä ei näy mitään huol‐
totietoja.
Jos huolto tarvitaan seuraavien 3 000
km:n aikana, jäljellä oleva matka tai
aika näkyy useita sekunteja. Saman‐
aikaisesti syttyvä symboli F muistut‐
taa asiasta jatkuvasti.
Jos tarvittavaan huoltoon on alle 1
000 km, F vilkkuu ja jää sitten pala‐
maan. Jäljellä oleva matka tai aika
näkyy useita sekunteja.
Myöhästyneestä huollosta ilmoite‐
taan kuljettajan tietokeskuksessa
näkyvällä viestillä, joka ilmoittaa ylit‐
tyneen matkan. F vilkkuu ja jää sitten
palamaan kunnes huolto on tehty.
Huoltovälin nollaus Huollon ilmaisin on nollattava jokai‐
sen huollon jälkeen oikean toiminnan
varmistamiseksi. On suositeltavaa kääntyä korjaamon puoleen.
Jos olet itse tehnyt huollon, toimi seuraavasti:
● katkaise sytytysvirta
● paina ja pidä painettuna paini‐ ketta F tai CHECK
● kytke sytytysvirta, matkan osoitin
aloittaa alaslaskennan
● vapauta painike, kun näytössä näkyy =0
F poistuu näytöstä
Huoltotietojen nouto Huoltotietojen tila voidaan hakea
milloin tahansa painamalla painiketta
F tai CHECK . Huoltotiedot näkyvät
muutaman sekunnin ajan.

94Mittarit ja käyttölaitteetHuoltotiedot 3 240.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Merkkivalojen
sijainti saattaa vaihdella laitteiston
mukaan. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐ tusSininen:Päällekytkennän vahvis‐
tusValkoinen:Päällekytkennän vahvis‐ tus
Katso eri mittaristojen kaikki merkki‐
valot kohdasta 3 88.
Suuntavilkut
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkut tai varoitusvilkut on akti‐ voitu.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Polttimon vaihto 3 210.
Suuntavilkut 3 119.

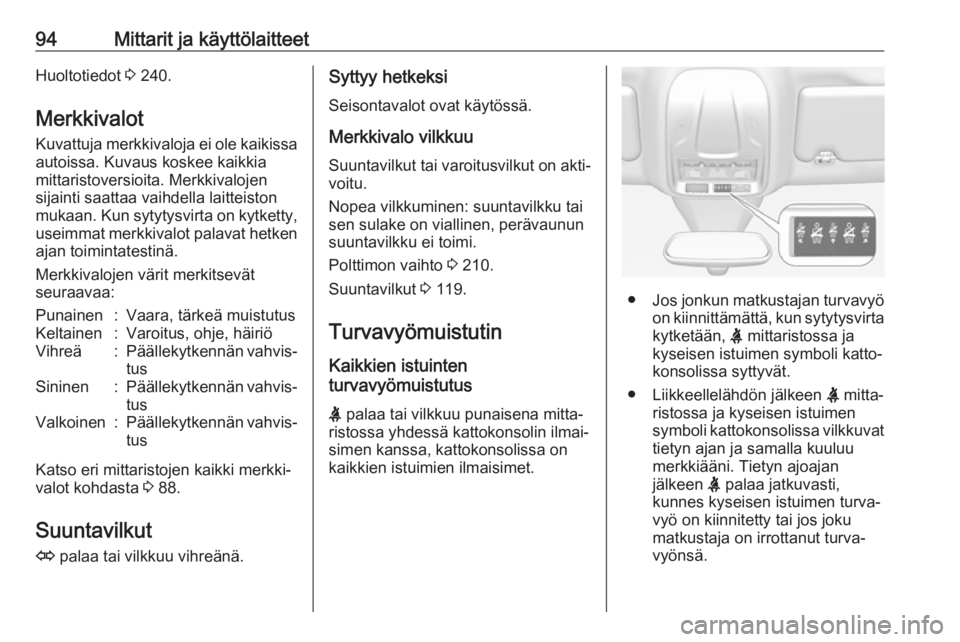

Turvavyömuistutin
Kaikkien istuinten
turvavyömuistutus
X palaa tai vilkkuu punaisena mitta‐
ristossa yhdessä kattokonsolin ilmai‐
simen kanssa, kattokonsolissa on
kaikkien istuimien ilmaisimet.
● Jos jonkun matkustajan turvavyö
on kiinnittämättä, kun sytytysvirta
kytketään, X mittaristossa ja
kyseisen istuimen symboli katto‐
konsolissa syttyvät.
● Liikkeellelähdön jälkeen X mitta‐
ristossa ja kyseisen istuimen
symboli kattokonsolissa vilkkuvat
tietyn ajan ja samalla kuuluu merkkiääni. Tietyn ajoajan
jälkeen X palaa jatkuvasti,
kunnes kyseisen istuimen turva‐
vyö on kiinnitetty tai jos joku
matkustaja on irrottanut turva‐
vyönsä.

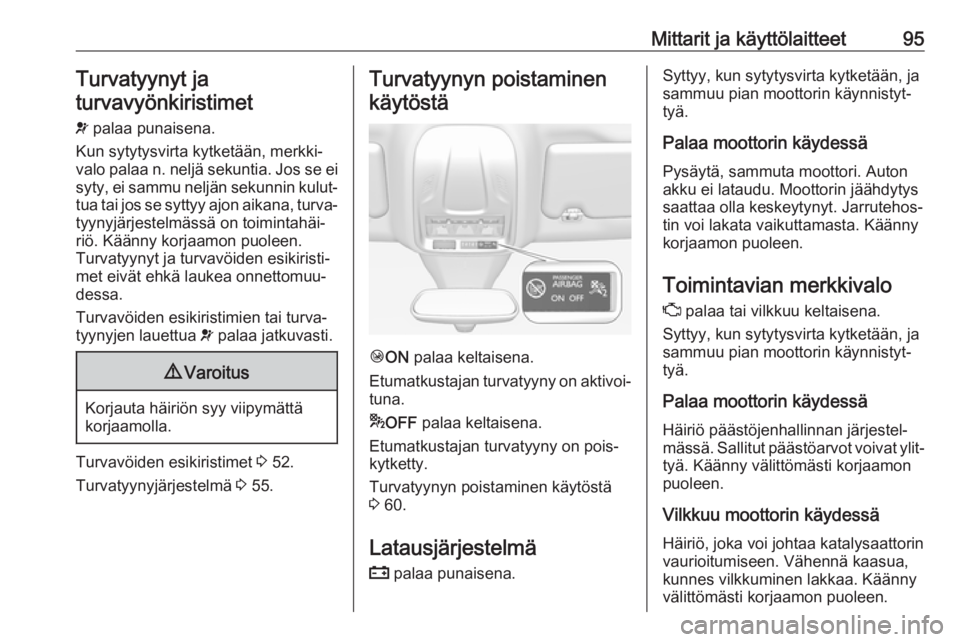

Mittarit ja käyttölaitteet95Turvatyynyt ja
turvavyönkiristimet
v palaa punaisena.
Kun sytytysvirta kytketään, merkki‐
valo palaa n. neljä sekuntia. Jos se ei
syty, ei sammu neljän sekunnin kulut‐ tua tai jos se syttyy ajon aikana, turva‐ tyynyjärjestelmässä on toimintahäi‐
riö. Käänny korjaamon puoleen.
Turvatyynyt ja turvavöiden esikiristi‐ met eivät ehkä laukea onnettomuu‐
dessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet 3 52.
Turvatyynyjärjestelmä 3 55.
Turvatyynyn poistaminen
käytöstä
Ó ON palaa keltaisena.
Etumatkustajan turvatyyny on aktivoi‐
tuna.
* OFF palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty.
Turvatyynyn poistaminen käytöstä
3 60.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐ tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.

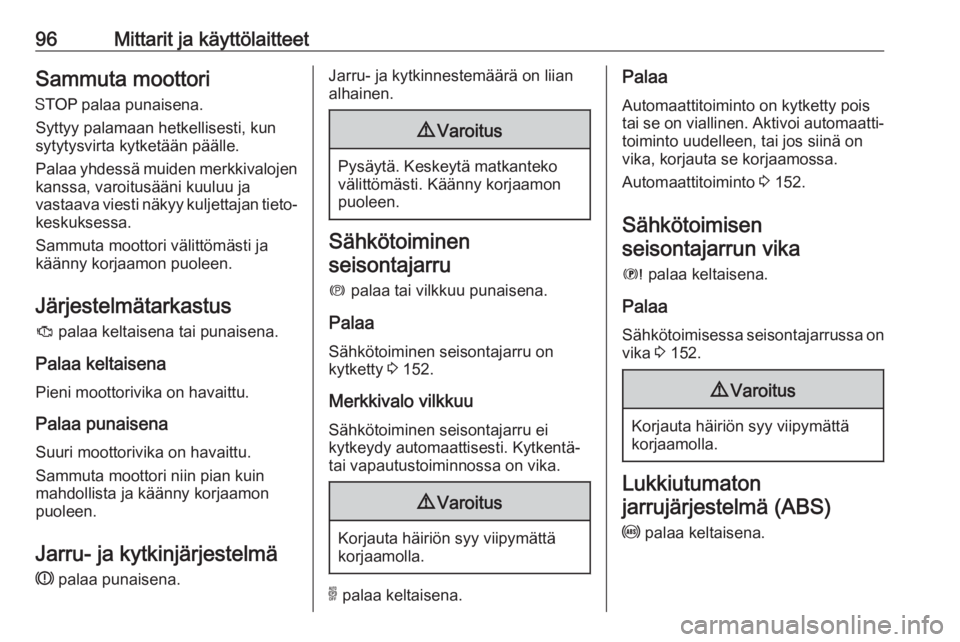

96Mittarit ja käyttölaitteetSammuta moottori
Y palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Palaa yhdessä muiden merkkivalojen kanssa, varoitusääni kuuluu ja
vastaava viesti näkyy kuljettajan tieto‐
keskuksessa.
Sammuta moottori välittömästi ja
käänny korjaamon puoleen.
Järjestelmätarkastus J palaa keltaisena tai punaisena.
Palaa keltaisena Pieni moottorivika on havaittu.
Palaa punaisena
Suuri moottorivika on havaittu.
Sammuta moottori niin pian kuin
mahdollista ja käänny korjaamon
puoleen.
Jarru- ja kytkinjärjestelmä R palaa punaisena.Jarru- ja kytkinnestemäärä on liian
alhainen.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru onkytketty 3 152.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru ei
kytkeydy automaattisesti. Kytkentä-
tai vapautustoiminnossa on vika.
9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
o palaa keltaisena.
Palaa
Automaattitoiminto on kytketty pois
tai se on viallinen. Aktivoi automaatti‐ toiminto uudelleen, tai jos siinä on
vika, korjauta se korjaamossa.
Automaattitoiminto 3 152.
Sähkötoimisen seisontajarrun vika
E palaa keltaisena.
Palaa Sähkötoimisessa seisontajarrussa on vika 3 152.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.

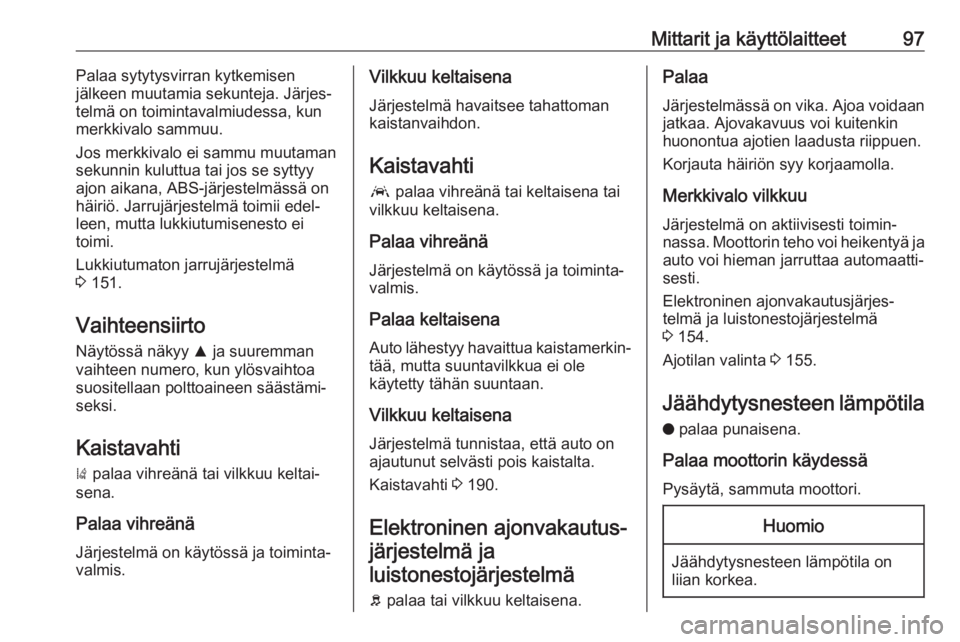

Mittarit ja käyttölaitteet97Palaa sytytysvirran kytkemisen
jälkeen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on
häiriö. Jarrujärjestelmä toimii edel‐
leen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 151.
Vaihteensiirto Näytössä näkyy R ja suuremman
vaihteen numero, kun ylösvaihtoa
suositellaan polttoaineen säästämi‐
seksi.
Kaistavahti
) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänäJärjestelmä on käytössä ja toiminta‐valmis.Vilkkuu keltaisena
Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Kaistavahti
a palaa vihreänä tai keltaisena tai
vilkkuu keltaisena.
Palaa vihreänä
Järjestelmä on käytössä ja toiminta‐ valmis.
Palaa keltaisena Auto lähestyy havaittua kaistamerkin‐ tää, mutta suuntavilkkua ei ole
käytetty tähän suuntaan.
Vilkkuu keltaisena Järjestelmä tunnistaa, että auto on
ajautunut selvästi pois kaistalta.
Kaistavahti 3 190.
Elektroninen ajonvakautus‐ järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.Palaa
Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja
auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajonvakautusjärjes‐ telmä ja luistonestojärjestelmä
3 154.
Ajotilan valinta 3 155.
Jäähdytysnesteen lämpötila o palaa punaisena.
Palaa moottorin käydessä
Pysäytä, sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.

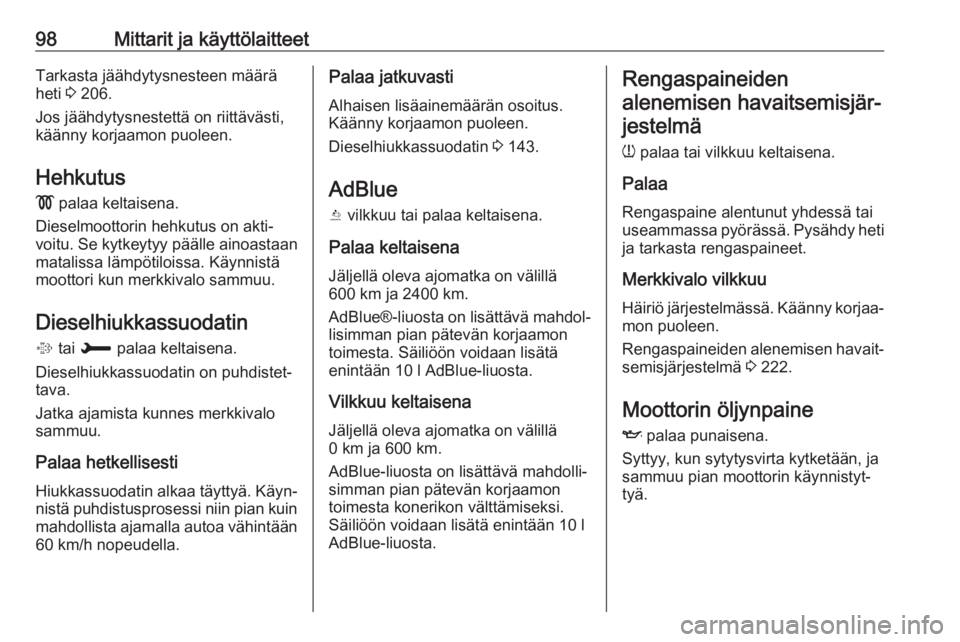

98Mittarit ja käyttölaitteetTarkasta jäähdytysnesteen määrä
heti 3 206.
Jos jäähdytysnestettä on riittävästi,
käänny korjaamon puoleen.
Hehkutus
! palaa keltaisena.
Dieselmoottorin hehkutus on akti‐
voitu. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Käynnistä
moottori kun merkkivalo sammuu.
Dieselhiukkassuodatin
% tai H palaa keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes merkkivalo
sammuu.
Palaa hetkellisesti Hiukkassuodatin alkaa täyttyä. Käyn‐
nistä puhdistusprosessi niin pian kuin mahdollista ajamalla autoa vähintään
60 km/h nopeudella.Palaa jatkuvasti
Alhaisen lisäainemäärän osoitus.
Käänny korjaamon puoleen.
Dieselhiukkassuodatin 3 143.
AdBlue Y vilkkuu tai palaa keltaisena.
Palaa keltaisena Jäljellä oleva ajomatka on välillä
600 km ja 2400 km.
AdBlue®-liuosta on lisättävä mahdol‐
lisimman pian pätevän korjaamon
toimesta. Säiliöön voidaan lisätä
enintään 10 l AdBlue-liuosta.
Vilkkuu keltaisena Jäljellä oleva ajomatka on välillä
0 km ja 600 km.
AdBlue-liuosta on lisättävä mahdolli‐
simman pian pätevän korjaamon
toimesta konerikon välttämiseksi.
Säiliöön voidaan lisätä enintään 10 l
AdBlue-liuosta.Rengaspaineiden
alenemisen havaitsemisjär‐jestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaine alentunut yhdessä tai
useammassa pyörässä. Pysähdy heti
ja tarkasta rengaspaineet.
Merkkivalo vilkkuuHäiriö järjestelmässä. Käänny korjaa‐
mon puoleen.
Rengaspaineiden alenemisen havait‐ semisjärjestelmä 3 222.
Moottorin öljynpaine I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
