Näidikud ja juhtseadised89Hoiatustuled, näidikud
ja märgutuled

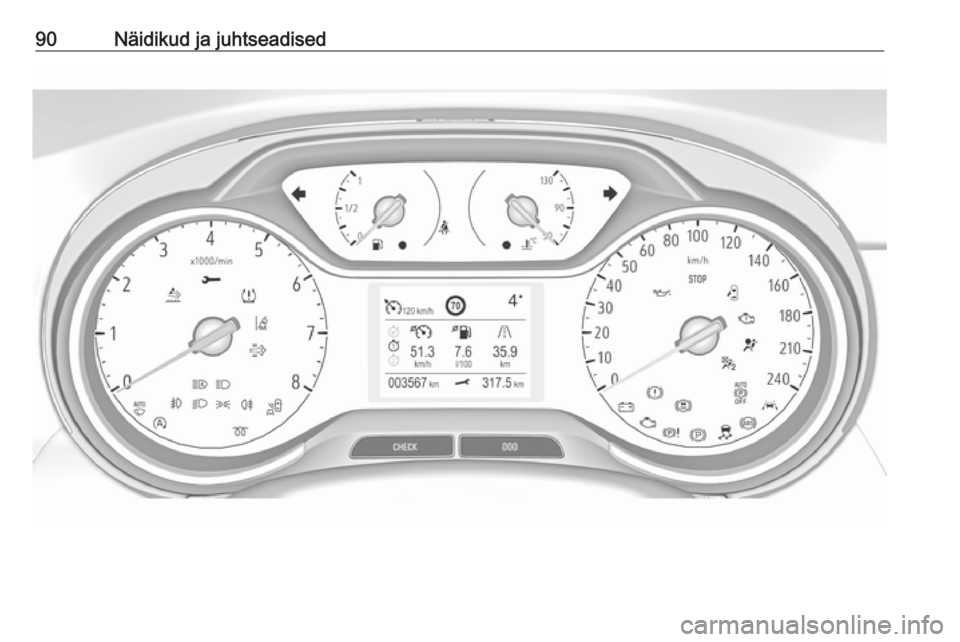

Näidikuplokk Saadaval on järgmine näidikuplokk:

90Näidikud ja juhtseadised

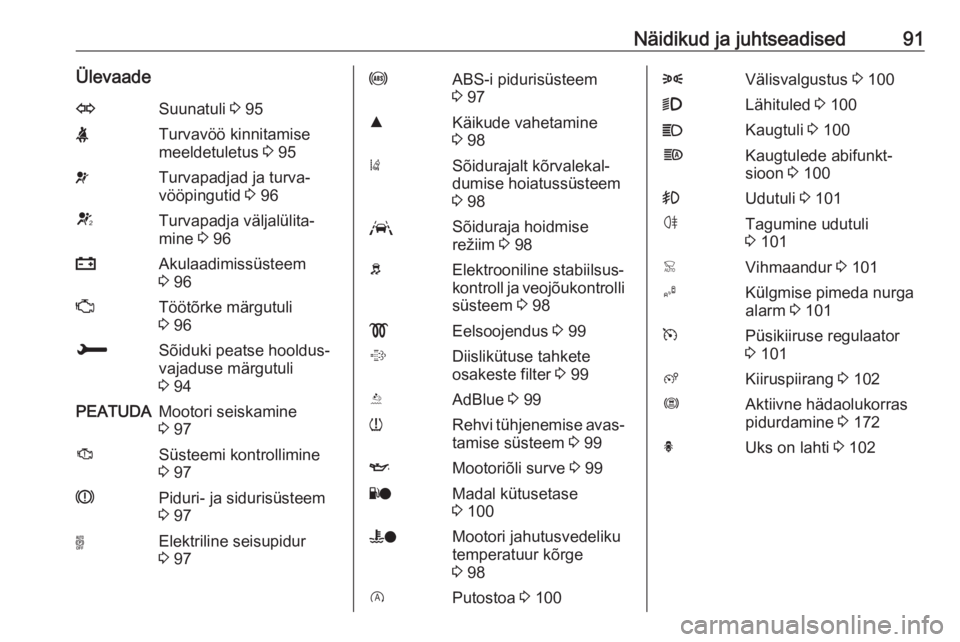

Näidikud ja juhtseadised91ÜlevaadeOSuunatuli 3 95XTurvavöö kinnitamise
meeldetuletus 3 95vTurvapadjad ja turva‐
vööpingutid 3 96VTurvapadja väljalülita‐
mine 3 96pAkulaadimissüsteem
3 96ZTöötõrke märgutuli
3 96HSõiduki peatse hooldus‐
vajaduse märgutuli
3 94PEATUDAMootori seiskamine
3 97JSüsteemi kontrollimine
3 97RPiduri- ja sidurisüsteem
3 97oElektriline seisupidur
3 97uABS-i pidurisüsteem
3 97RKäikude vahetamine
3 98)Sõidurajalt kõrvalekal‐
dumise hoiatussüsteem
3 98LSõiduraja hoidmise
režiim 3 98bElektrooniline stabiilsus‐
kontroll ja veojõukontrolli
süsteem 3 98!Eelsoojendus 3 99%Diislikütuse tahkete
osakeste filter 3 99YAdBlue 3 99wRehvi tühjenemise avas‐
tamise süsteem 3 99IMootoriõli surve 3 99YoMadal kütusetase
3 100WoMootori jahutusvedeliku
temperatuur kõrge
3 98DPutostoa 3 1008Välisvalgustus 3 1009Lähituled 3 100CKaugtuli 3 100fKaugtulede abifunkt‐
sioon 3 100>Udutuli 3 101øTagumine udutuli
3 101 alarm 3 101mPüsikiiruse regulaator
3 101ßKiiruspiirang 3 102ØAktiivne hädaolukorras
pidurdamine 3 172hUks on lahti 3 102

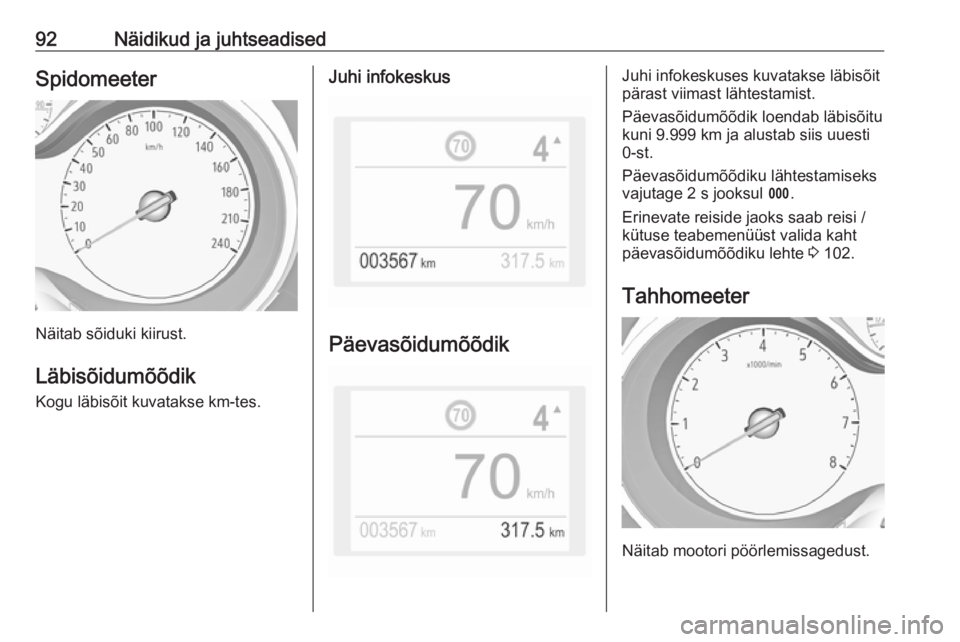

92Näidikud ja juhtseadisedSpidomeeter
Näitab sõiduki kiirust.LäbisõidumõõdikKogu läbisõit kuvatakse km-tes.
Juhi infokeskus
Päevasõidumõõdik
Juhi infokeskuses kuvatakse läbisõit
pärast viimast lähtestamist.
Päevasõidumõõdik loendab läbisõitu
kuni 9.999 km ja alustab siis uuesti
0-st.
Päevasõidumõõdiku lähtestamiseks
vajutage 2 s jooksul L.
Erinevate reiside jaoks saab reisi / kütuse teabemenüüst valida kaht
päevasõidumõõdiku lehte 3 102.
Tahhomeeter
Näitab mootori pöörlemissagedust.

Näidikud ja juhtseadised93Kõikide käikude korral tuleb nii palju,
kui võimalik, sõita mootori madalal
pöörlemissagedusel.Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusepaagi taset.
Märgutuli o põleb, kui kütusetase on
paagis madal.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Mootori jahutusvedelikutemperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
50:mootori töötemperatuur ei ole
veel saavutatud90:normaalne töötemperatuur130:temperatuur liiga kõrgeMärgutuli o põleb, kui mootori
temperatuur on liiga kõrge. Lülitage
mootor kohe välja.Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Mootoriõli taseme jälgimine
Juhi infokeskuses kuvatakse mõne
sekundi jooksul mootoriõli taset,
millele järgneb pärast süüte
sisselülitamist hooldusinfo.
Õiget õlitaset näidatakse teate
Õlitase õige kuvamisega.
Kui õlitase on madal, vilgub I ja
kuvatakse teadet Õlitase vale koos
märgutule H põlemisega.
Kontrollige õlitaset õlimõõtevardaga
ja lisage vastav kogus mootoriõli.
Mootoriõli 3 206.

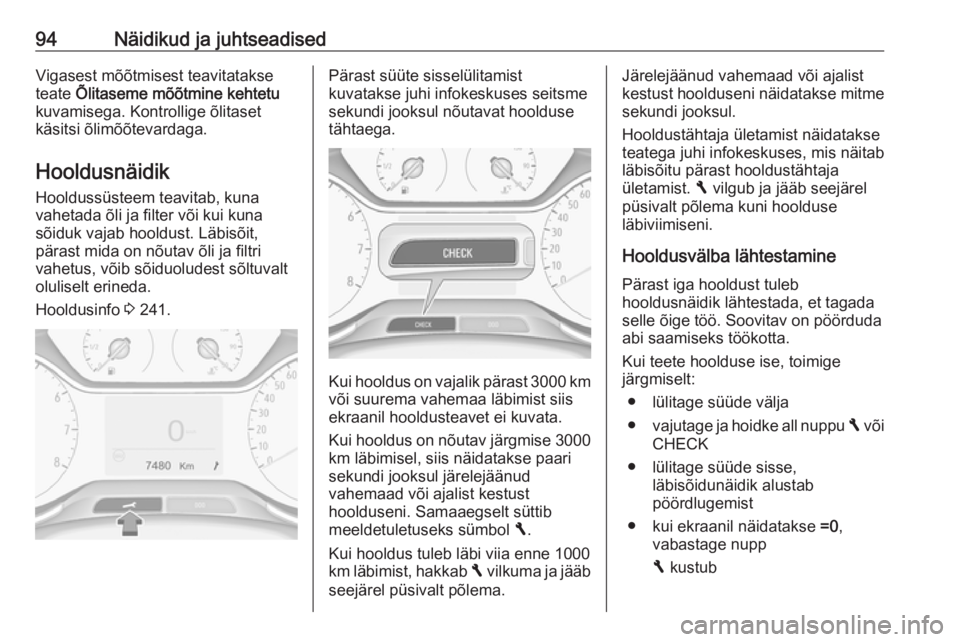

94Näidikud ja juhtseadisedVigasest mõõtmisest teavitatakse
teate Õlitaseme mõõtmine kehtetu
kuvamisega. Kontrollige õlitaset
käsitsi õlimõõtevardaga.
Hooldusnäidik Hooldussüsteem teavitab, kuna
vahetada õli ja filter või kui kuna
sõiduk vajab hooldust. Läbisõit,
pärast mida on nõutav õli ja filtri
vahetus, võib sõiduoludest sõltuvalt
oluliselt erineda.
Hooldusinfo 3 241.Pärast süüte sisselülitamist
kuvatakse juhi infokeskuses seitsme
sekundi jooksul nõutavat hoolduse
tähtaega.
Kui hooldus on vajalik pärast 3000 km
või suurema vahemaa läbimist siis
ekraanil hooldusteavet ei kuvata.
Kui hooldus on nõutav järgmise 3000 km läbimisel, siis näidatakse paari
sekundi jooksul järelejäänud
vahemaad või ajalist kestust
hoolduseni. Samaaegselt süttib
meeldetuletuseks sümbol F.
Kui hooldus tuleb läbi viia enne 1000
km läbimist, hakkab F vilkuma ja jääb
seejärel püsivalt põlema.
Järelejäänud vahemaad või ajalist
kestust hoolduseni näidatakse mitme
sekundi jooksul.
Hooldustähtaja ületamist näidatakse
teatega juhi infokeskuses, mis näitab
läbisõitu pärast hooldustähtaja
ületamist. F vilgub ja jääb seejärel
püsivalt põlema kuni hoolduse
läbiviimiseni.
Hooldusvälba lähtestamine
Pärast iga hooldust tuleb
hooldusnäidik lähtestada, et tagada
selle õige töö. Soovitav on pöörduda
abi saamiseks töökotta.
Kui teete hoolduse ise, toimige
järgmiselt:
● lülitage süüde välja● vajutage ja hoidke all nuppu F või
CHECK
● lülitage süüde sisse, läbisõidunäidik alustab
pöördlugemist
● kui ekraanil näidatakse =0,
vabastage nupp
F kustub

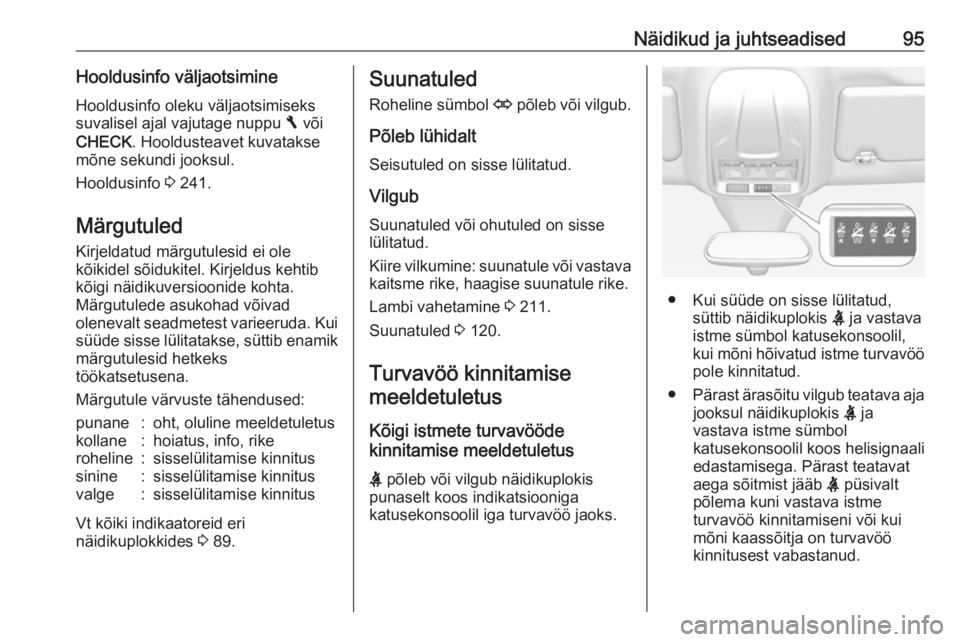

Näidikud ja juhtseadised95Hooldusinfo väljaotsimineHooldusinfo oleku väljaotsimiseks
suvalisel ajal vajutage nuppu F või
CHECK . Hooldusteavet kuvatakse
mõne sekundi jooksul.
Hooldusinfo 3 241.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda. Kui süüde sisse lülitatakse, süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus
Vt kõiki indikaatoreid eri
näidikuplokkides 3 89.
Suunatuled
Roheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuled või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 211.
Suunatuled 3 120.
Turvavöö kinnitamise meeldetuletus
Kõigi istmete turvavööde
kinnitamise meeldetuletus
X põleb või vilgub näidikuplokis
punaselt koos indikatsiooniga
katusekonsoolil iga turvavöö jaoks.
● Kui süüde on sisse lülitatud,
süttib näidikuplokis X ja vastava
istme sümbol katusekonsoolil,
kui mõni hõivatud istme turvavöö
pole kinnitatud.
● Pärast ärasõitu vilgub teatava aja
jooksul näidikuplokis X ja
vastava istme sümbol
katusekonsoolil koos helisignaali
edastamisega. Pärast teatavat
aega sõitmist jääb X püsivalt
põlema kuni vastava istme
turvavöö kinnitamiseni või kui mõni kaassõitja on turvavöö
kinnitusest vabastanud.

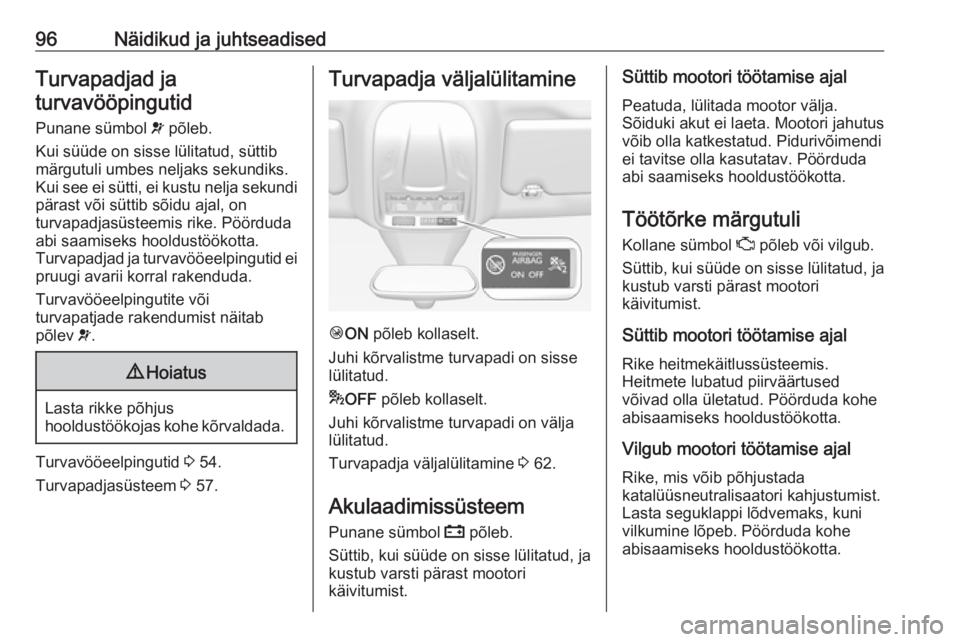

96Näidikud ja juhtseadisedTurvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks.
Kui see ei sütti, ei kustu nelja sekundi
pärast või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abi saamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid 3 54.
Turvapadjasüsteem 3 57.
Turvapadja väljalülitamine
Ó ON põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* OFF põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 62.
Akulaadimissüsteem Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda
abi saamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abisaamiseks hooldustöökotta.
Vilgub mootori töötamise ajal Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abisaamiseks hooldustöökotta.

Näidikud ja juhtseadised97Seisata mootor
Punane sümbol Y põleb.
Süttib lühikeseks ajaks süüte sisselülitamisel.
Põleb koos teiste märgutuledega,
millele kaasneb hoiatussignaal ja
vastav teade juhi infokeskuses.
Seisata kohe mootor ja pöörduda abi
saamiseks hooldustöökotta.
Süsteemi kontrollimine
J põleb kollaselt või punaselt.
Põleb kollane sümbol
Tuvastatud on väiksem mootoririke.
Punane sümbol põleb
Tuvastatud on oluline mootoririke.
Jätke mootor nii ruttu kui võimalik
seisma ja pöörduge töökotta abi
saamiseks.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga madal.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 154.
Vilgub
Elektriline seisupidur ei rakendu
automaatselt. Ilmnenud on
rakendamise või vabastamise rike.
9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
o põleb kollaselt.
Põleb
Automaatne funktsioneerimine on
deaktiveeritud või on ilmnes rike.
Aktiveerige automaatne funktsioon
uuesti või pöörduge rikke korral rikke
kõrvaldamiseks remonditöökotta.
Automaatne funktsioon 3 154.
Elektrilise seisupiduri rike E põleb kollaselt.
Põleb Elektriline seisupidur on rikkis 3 154.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
Kollane sümbol u põleb.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.

98Näidikud ja juhtseadisedKui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem
säilitab töövõime ka ilma ABS-i
juhtimiseta.
Bokeerumisvastne pidurisüsteem
3 153.
Käikude vahetamine
Kuvatakse R koos kõrgema käigu
numbriga, kui süsteem soovitab
kütuse säästmiseks lülitada sisse
kõrgema käigu.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
) põleb rohelisena või vilgub
kollasena.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub Süsteem tuvastab tahtmatu
reavahetuse.Sõiduraja hoidmise režiim
a põleb roheliselt või kollaselt või
vilgub kollaselt.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Põleb kollane sümbol
Sõiduk läheneb tuvastatud sõiduraja
tähisele ilma vastavat suunatuld
kasutamata.
Kollane sümbol vilgub
Süsteem tuvastab sõidurajalt olulise
väljakaldumise.
Sõiduraja hoidmise režiim 3 191.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.Põleb
Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll ja
veojõukontrollisüsteem 3 156.
Selektiivne sõidukontroll 3 157.
Mootori jahutusvedeliku temperatuur
Punane sümbol o põleb.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
