OPEL GRANDLAND X 2018.5 Omaniku käsiraamat (in Estonian)

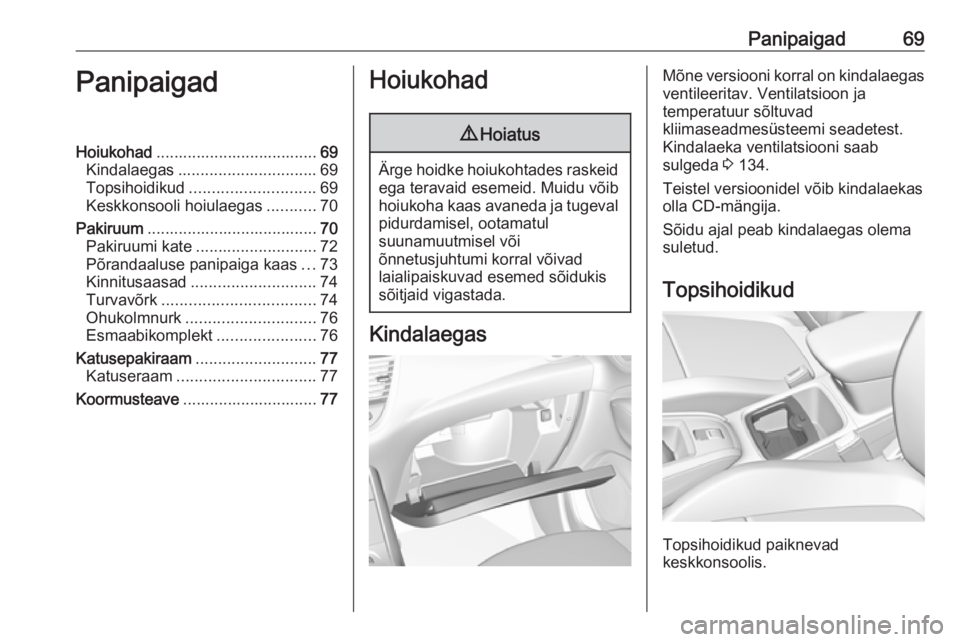

Panipaigad69PanipaigadHoiukohad.................................... 69
Kindalaegas ............................... 69
Topsihoidikud ............................ 69
Keskkonsooli hoiulaegas ...........70
Pakiruum ...................................... 70
Pakiruumi kate ........................... 72
Põrandaaluse panipaiga kaas ...73
Kinnitusaasad ............................ 74
Turvavõrk .................................. 74
Ohukolmnurk ............................. 76
Esmaabikomplekt ......................76
Katusepakiraam ........................... 77
Katuseraam ............................... 77
Koormusteave .............................. 77Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Mõne versiooni korral on kindalaegas
ventileeritav. Ventilatsioon ja
temperatuur sõltuvad
kliimaseadmesüsteemi seadetest.
Kindalaeka ventilatsiooni saab
sulgeda 3 134.
Teistel versioonidel võib kindalaekas
olla CD-mängija.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsoolis.

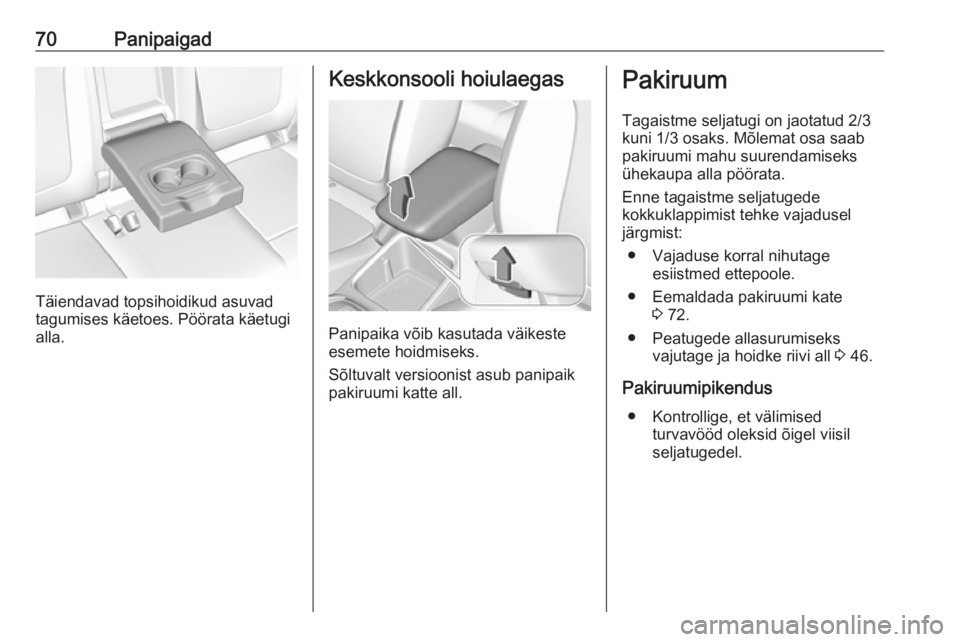

70Panipaigad
Täiendavad topsihoidikud asuvad
tagumises käetoes. Pöörata käetugi
alla.
Keskkonsooli hoiulaegas
Panipaika võib kasutada väikeste
esemete hoidmiseks.
Sõltuvalt versioonist asub panipaik
pakiruumi katte all.
Pakiruum
Tagaistme seljatugi on jaotatud 2/3kuni 1/3 osaks. Mõlemat osa saab
pakiruumi mahu suurendamiseks
ühekaupa alla pöörata.
Enne tagaistme seljatugede
kokkuklappimist tehke vajadusel
järgmist:
● Vajaduse korral nihutage esiistmed ettepoole.
● Eemaldada pakiruumi kate 3 72.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 46.
Pakiruumipikendus ● Kontrollige, et välimised turvavööd oleksid õigel viisil
seljatugedel.

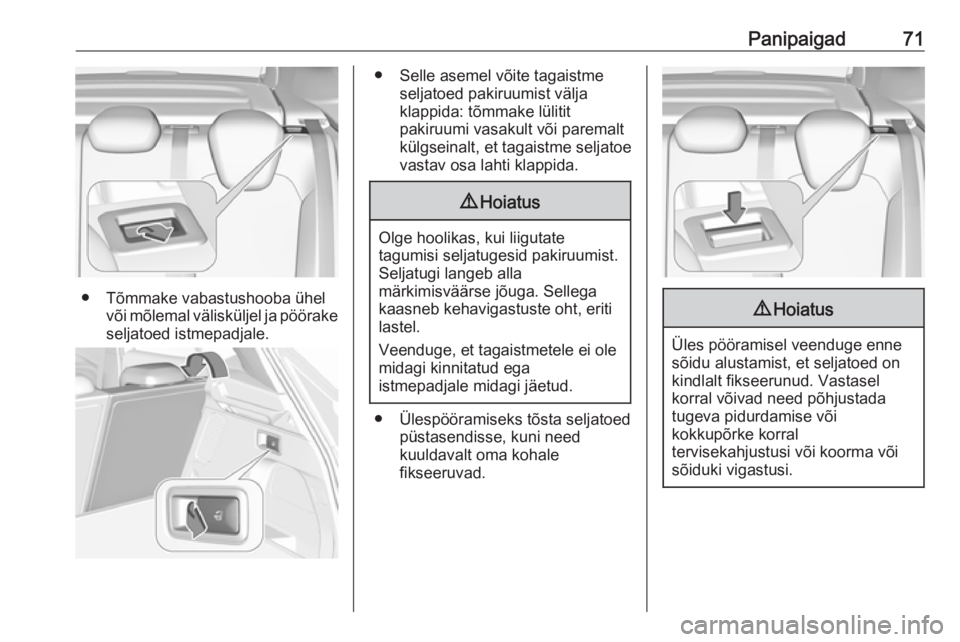

Panipaigad71
● Tõmmake vabastushooba ühelvõi mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
● Selle asemel võite tagaistme seljatoed pakiruumist välja
klappida: tõmmake lülitit
pakiruumi vasakult või paremalt
külgseinalt, et tagaistme seljatoe
vastav osa lahti klappida.9 Hoiatus
Olge hoolikas, kui liigutate
tagumisi seljatugesid pakiruumist.
Seljatugi langeb alla
märkimisväärse jõuga. Sellega
kaasneb kehavigastuste oht, eriti
lastel.
Veenduge, et tagaistmetele ei ole
midagi kinnitatud ega
istmepadjale midagi jäetud.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.

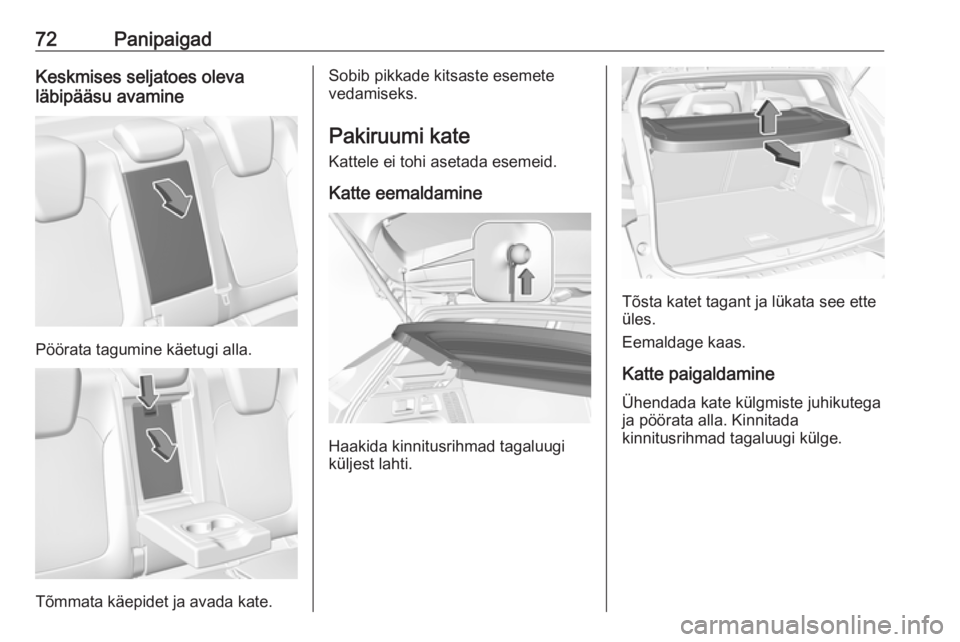

72PanipaigadKeskmises seljatoes oleva
läbipääsu avamine
Pöörata tagumine käetugi alla.
Tõmmata käepidet ja avada kate.
Sobib pikkade kitsaste esemete
vedamiseks.
Pakiruumi kate Kattele ei tohi asetada esemeid.
Katte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta katet tagant ja lükata see ette üles.
Eemaldage kaas.
Katte paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.

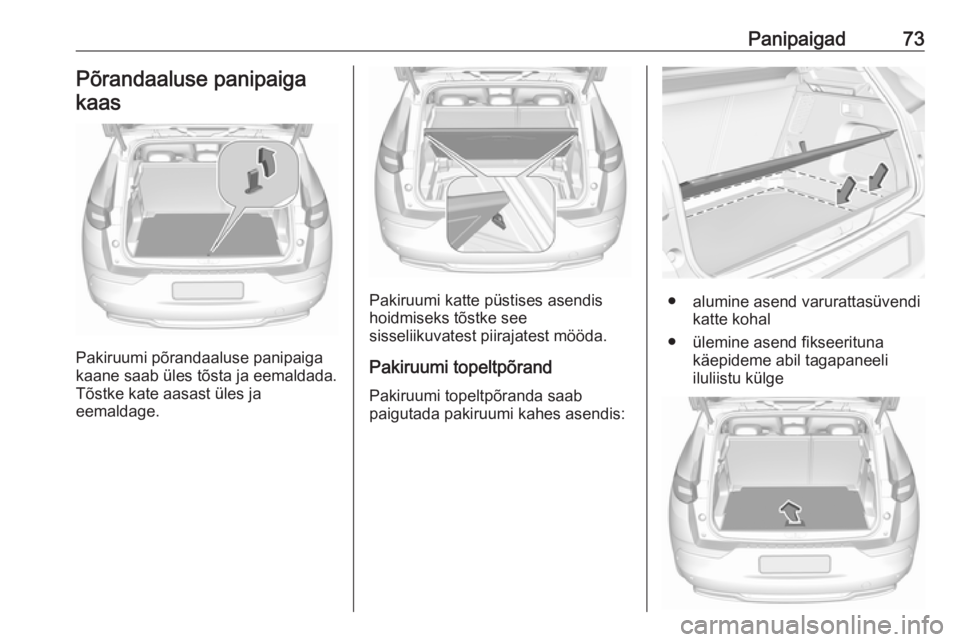

Panipaigad73Põrandaaluse panipaigakaas
Pakiruumi põrandaaluse panipaiga
kaane saab üles tõsta ja eemaldada.
Tõstke kate aasast üles ja
eemaldage.
Pakiruumi katte püstises asendis
hoidmiseks tõstke see
sisseliikuvatest piirajatest mööda.
Pakiruumi topeltpõrand
Pakiruumi topeltpõranda saab
paigutada pakiruumi kahes asendis:● alumine asend varurattasüvendi katte kohal
● ülemine asend fikseerituna käepideme abil tagapaneeli
iluliistu külge

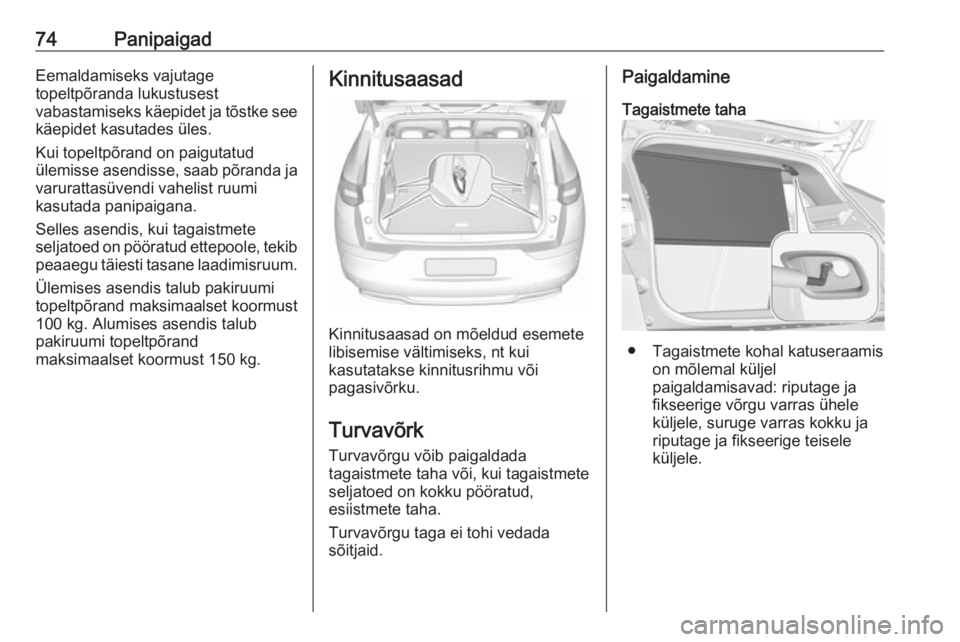

74PanipaigadEemaldamiseks vajutage
topeltpõranda lukustusest
vabastamiseks käepidet ja tõstke see käepidet kasutades üles.
Kui topeltpõrand on paigutatud
ülemisse asendisse, saab põranda ja
varurattasüvendi vahelist ruumi
kasutada panipaigana.
Selles asendis, kui tagaistmete
seljatoed on pööratud ettepoole, tekib peaaegu täiesti tasane laadimisruum.
Ülemises asendis talub pakiruumi
topeltpõrand maksimaalset koormust
100 kg. Alumises asendis talub
pakiruumi topeltpõrand
maksimaalset koormust 150 kg.Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt kui
kasutatakse kinnitusrihmu või
pagasivõrku.
Turvavõrk Turvavõrgu võib paigaldada
tagaistmete taha või, kui tagaistmete
seljatoed on kokku pööratud,
esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine
Tagaistmete taha
● Tagaistmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.

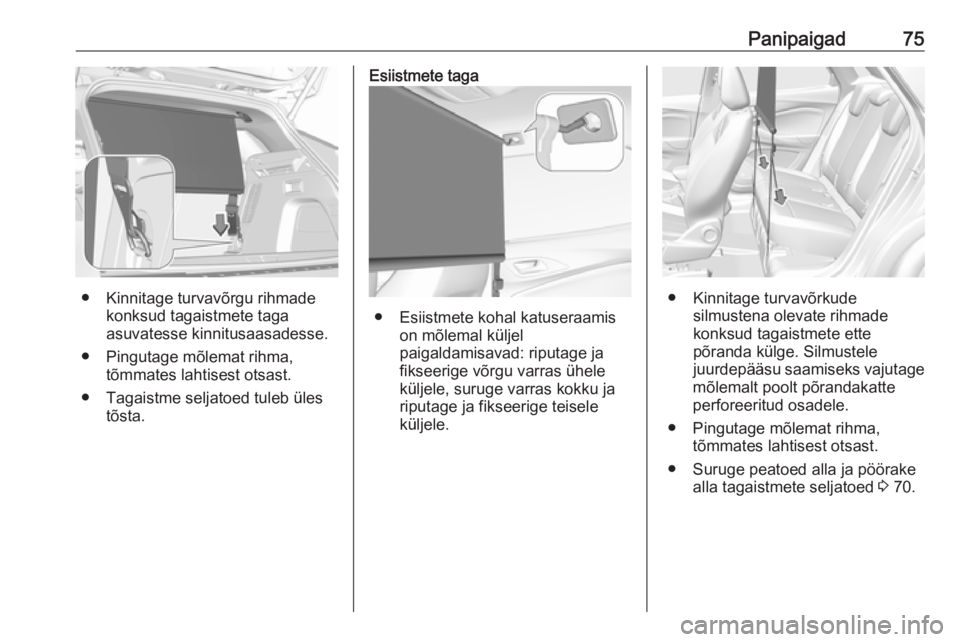

Panipaigad75
● Kinnitage turvavõrgu rihmadekonksud tagaistmete taga
asuvatesse kinnitusaasadesse.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
● Tagaistme seljatoed tuleb üles tõsta.
Esiistmete taga
● Esiistmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.
● Kinnitage turvavõrkude silmustena olevate rihmade
konksud tagaistmete ette
põranda külge. Silmustele
juurdepääsu saamiseks vajutage
mõlemalt poolt põrandakatte
perforeeritud osadele.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
● Suruge peatoed alla ja pöörake alla tagaistmete seljatoed 3 70.

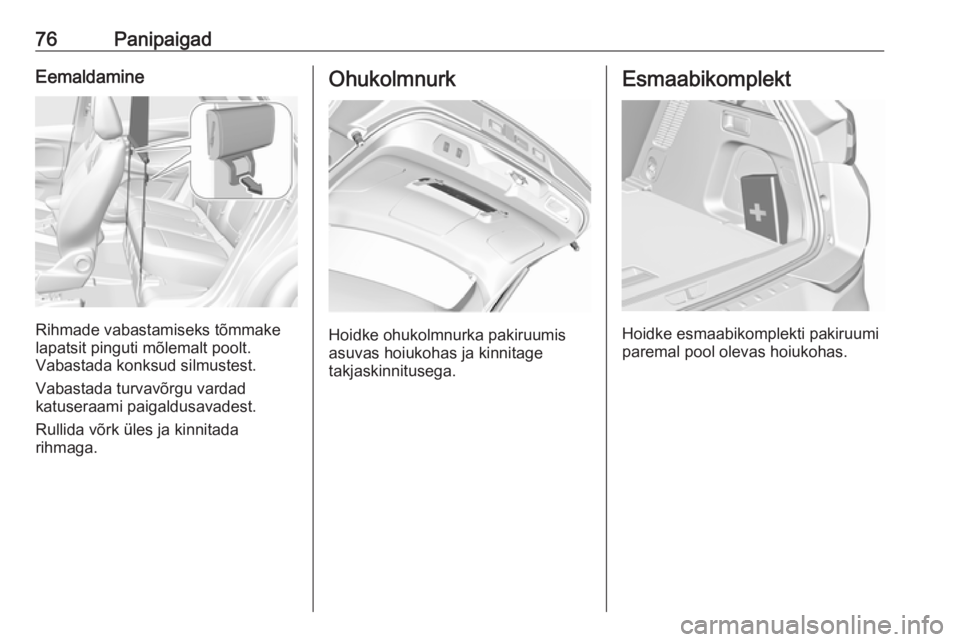

76PanipaigadEemaldamine
Rihmade vabastamiseks tõmmake
lapatsit pinguti mõlemalt poolt.
Vabastada konksud silmustest.
Vabastada turvavõrgu vardad
katuseraami paigaldusavadest.
Rullida võrk üles ja kinnitada
rihmaga.
Ohukolmnurk
Hoidke ohukolmnurka pakiruumis
asuvas hoiukohas ja kinnitage
takjaskinnitusega.
Esmaabikomplekt
Hoidke esmaabikomplekti pakiruumi
paremal pool olevas hoiukohas.

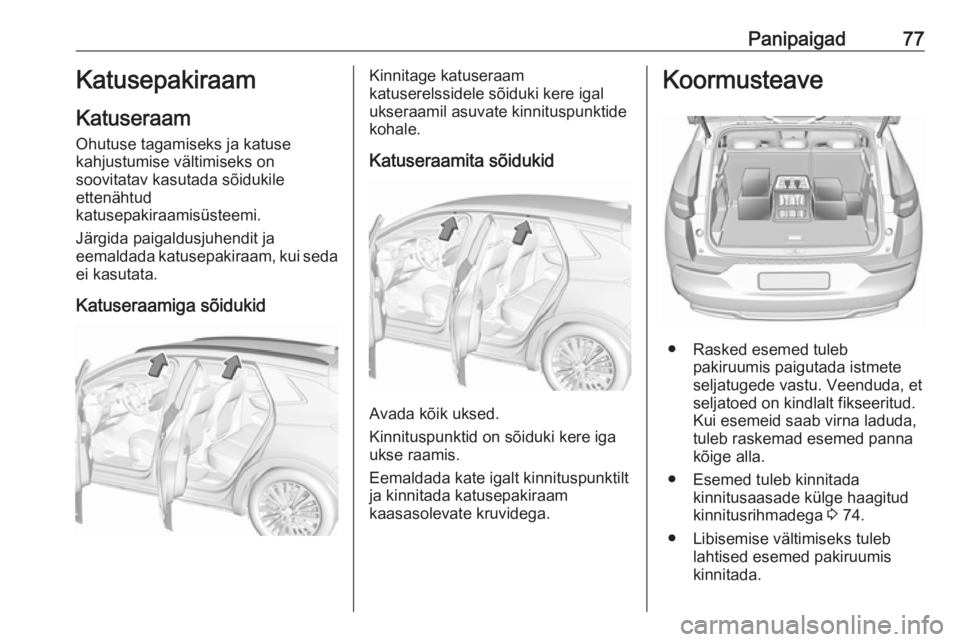

Panipaigad77Katusepakiraam
Katuseraam Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Katuseraamiga sõidukidKinnitage katuseraam
katuserelssidele sõiduki kere igal
ukseraamil asuvate kinnituspunktide
kohale.
Katuseraamita sõidukid
Avada kõik uksed.
Kinnituspunktid on sõiduki kere iga
ukse raamis.
Eemaldada kate igalt kinnituspunktilt
ja kinnitada katusepakiraam
kaasasolevate kruvidega.
Koormusteave
● Rasked esemed tuleb pakiruumis paigutada istmete
seljatugede vastu. Veenduda, et
seljatoed on kindlalt fikseeritud.
Kui esemeid saab virna laduda,
tuleb raskemad esemed panna
kõige alla.
● Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 74.
● Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.

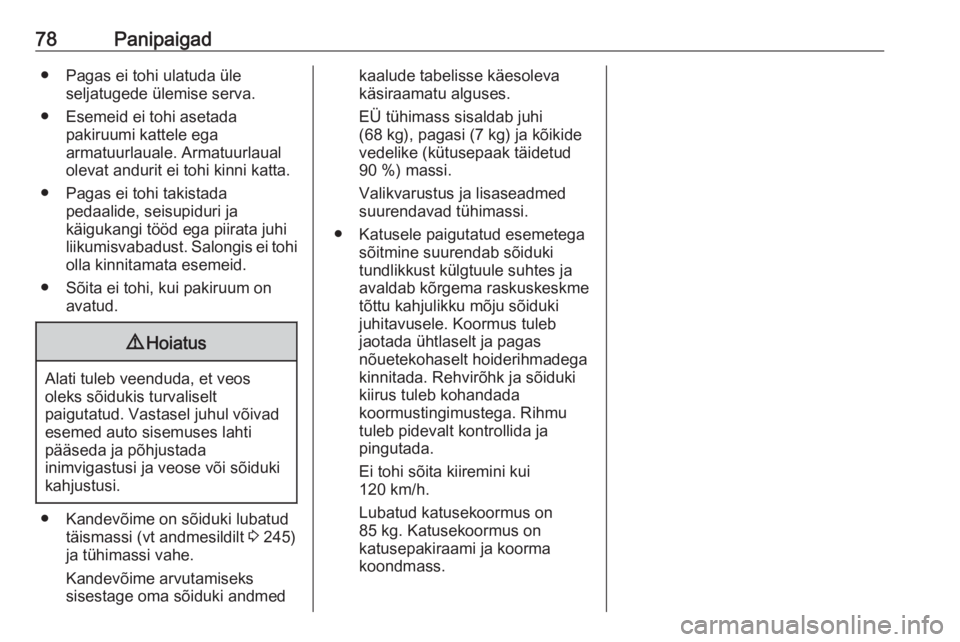

78Panipaigad● Pagas ei tohi ulatuda üleseljatugede ülemise serva.
● Esemeid ei tohi asetada pakiruumi kattele ega
armatuurlauale. Armatuurlaual
olevat andurit ei tohi kinni katta.
● Pagas ei tohi takistada pedaalide, seisupiduri ja
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Sõita ei tohi, kui pakiruum on avatud.9Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 245)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide
vedelike (kütusepaak täidetud
90 %) massi.
Valikvarustus ja lisaseadmed suurendavad tühimassi.
● Katusele paigutatud esemetega sõitmine suurendab sõiduki
tundlikkust külgtuule suhtes ja
avaldab kõrgema raskuskeskme
tõttu kahjulikku mõju sõiduki
juhitavusele. Koormus tuleb
jaotada ühtlaselt ja pagas
nõuetekohaselt hoiderihmadega
kinnitada. Rehvirõhk ja sõiduki
kiirus tuleb kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
Lubatud katusekoormus on
85 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.
