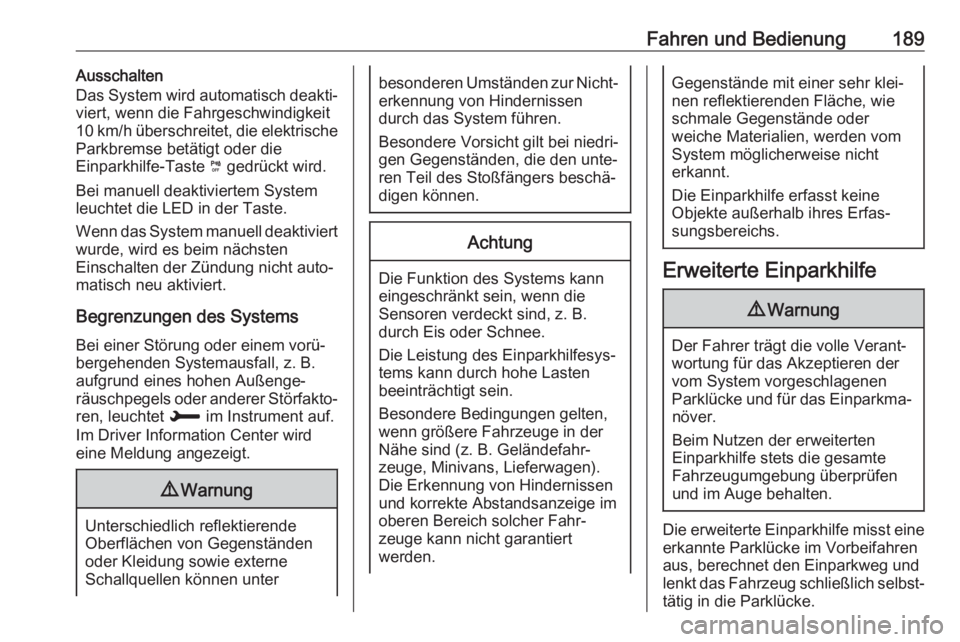

Fahren und Bedienung189Ausschalten
Das System wird automatisch deakti‐
viert, wenn die Fahrgeschwindigkeit
10 km/h überschreitet, die elektrische
Parkbremse betätigt oder die
Einparkhilfe-Taste ¼ gedrückt wird.
Bei manuell deaktiviertem System
leuchtet die LED in der Taste.
Wenn das System manuell deaktiviert wurde, wird es beim nächsten
Einschalten der Zündung nicht auto‐
matisch neu aktiviert.
Begrenzungen des Systems Bei einer Störung oder einem vorü‐
bergehenden Systemausfall, z. B.
aufgrund eines hohen Außenge‐
räuschpegels oder anderer Störfakto‐
ren, leuchtet H im Instrument auf.
Im Driver Information Center wird
eine Meldung angezeigt.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Erweiterte Einparkhilfe
9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst eine erkannte Parklücke im Vorbeifahren
aus, berechnet den Einparkweg und
lenkt das Fahrzeug schließlich selbst‐ tätig in die Parklücke.

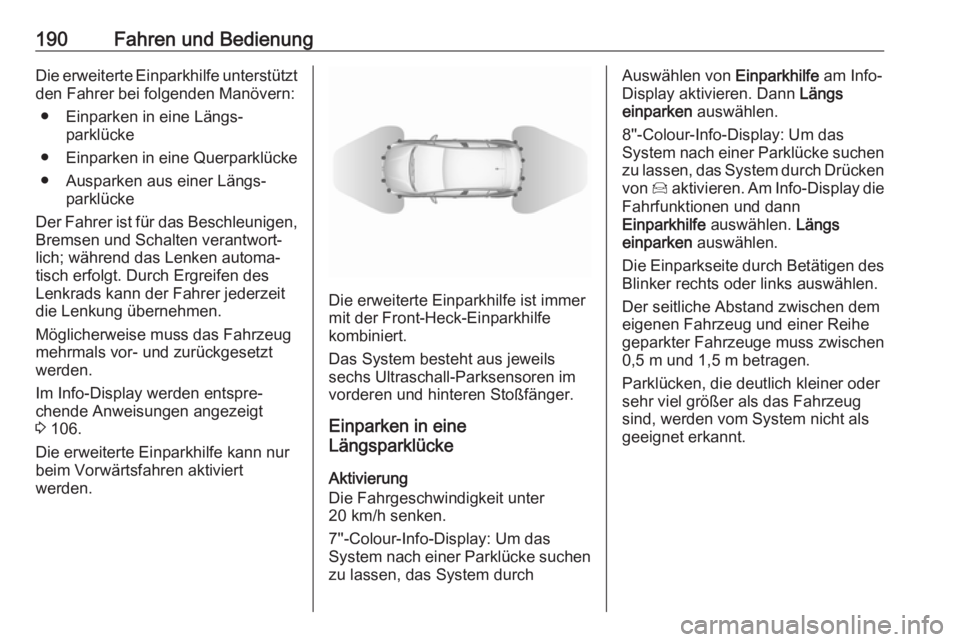

190Fahren und BedienungDie erweiterte Einparkhilfe unterstütztden Fahrer bei folgenden Manövern:
● Einparken in eine Längs‐ parklücke
● Einparken in eine Querparklücke
● Ausparken aus einer Längs‐ parklücke
Der Fahrer ist für das Beschleunigen, Bremsen und Schalten verantwort‐
lich; während das Lenken automa‐
tisch erfolgt. Durch Ergreifen des
Lenkrads kann der Fahrer jederzeit
die Lenkung übernehmen.
Möglicherweise muss das Fahrzeug
mehrmals vor- und zurückgesetzt
werden.
Im Info-Display werden entspre‐
chende Anweisungen angezeigt
3 106.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert.
Das System besteht aus jeweils
sechs Ultraschall-Parksensoren im
vorderen und hinteren Stoßfänger.
Einparken in eine
Längsparklücke
Aktivierung
Die Fahrgeschwindigkeit unter
20 km/h senken.
7''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, das System durch
Auswählen von Einparkhilfe am Info-
Display aktivieren. Dann Längs
einparken auswählen.
8''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, das System durch Drücken
von Í aktivieren. Am Info-Display die
Fahrfunktionen und dann
Einparkhilfe auswählen. Längs
einparken auswählen.
Die Einparkseite durch Betätigen des
Blinker rechts oder links auswählen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge muss zwischen
0,5 m und 1,5 m betragen.
Parklücken, die deutlich kleiner oder
sehr viel größer als das Fahrzeug
sind, werden vom System nicht als
geeignet erkannt.

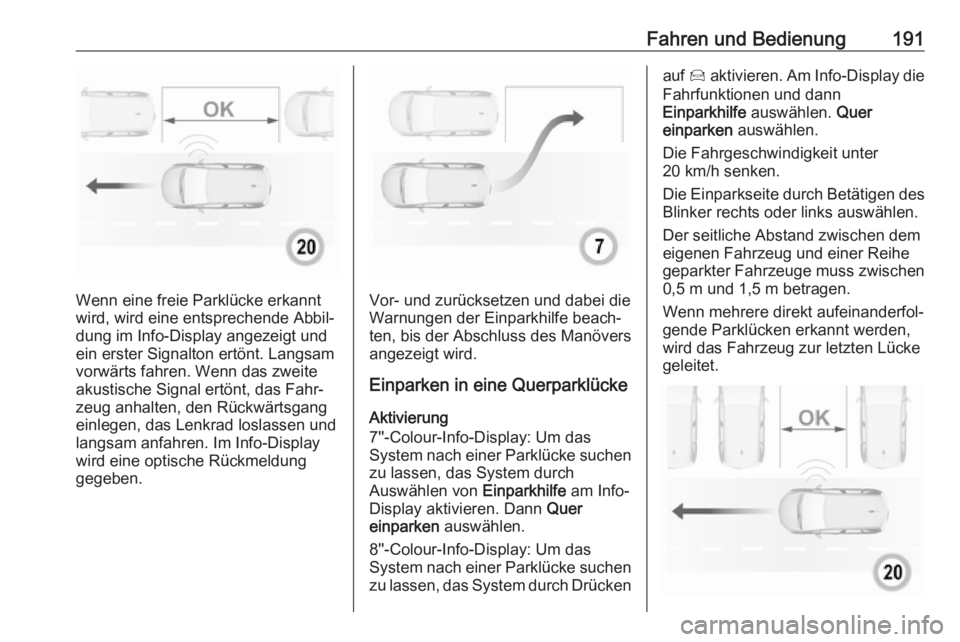

Fahren und Bedienung191
Wenn eine freie Parklücke erkannt
wird, wird eine entsprechende Abbil‐
dung im Info-Display angezeigt und
ein erster Signalton ertönt. Langsam
vorwärts fahren. Wenn das zweite
akustische Signal ertönt, das Fahr‐
zeug anhalten, den Rückwärtsgang
einlegen, das Lenkrad loslassen und
langsam anfahren. Im Info-Display
wird eine optische Rückmeldung
gegeben.Vor- und zurücksetzen und dabei die Warnungen der Einparkhilfe beach‐
ten, bis der Abschluss des Manövers
angezeigt wird.
Einparken in eine Querparklücke
Aktivierung
7''-Colour-Info-Display: Um das
System nach einer Parklücke suchen
zu lassen, das System durch
Auswählen von Einparkhilfe am Info-
Display aktivieren. Dann Quer
einparken auswählen.
8''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, das System durch Drücken
auf Í aktivieren. Am Info-Display die
Fahrfunktionen und dann
Einparkhilfe auswählen. Quer
einparken auswählen.
Die Fahrgeschwindigkeit unter
20 km/h senken.
Die Einparkseite durch Betätigen des Blinker rechts oder links auswählen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge muss zwischen
0,5 m und 1,5 m betragen.
Wenn mehrere direkt aufeinanderfol‐
gende Parklücken erkannt werden,
wird das Fahrzeug zur letzten Lücke
geleitet.

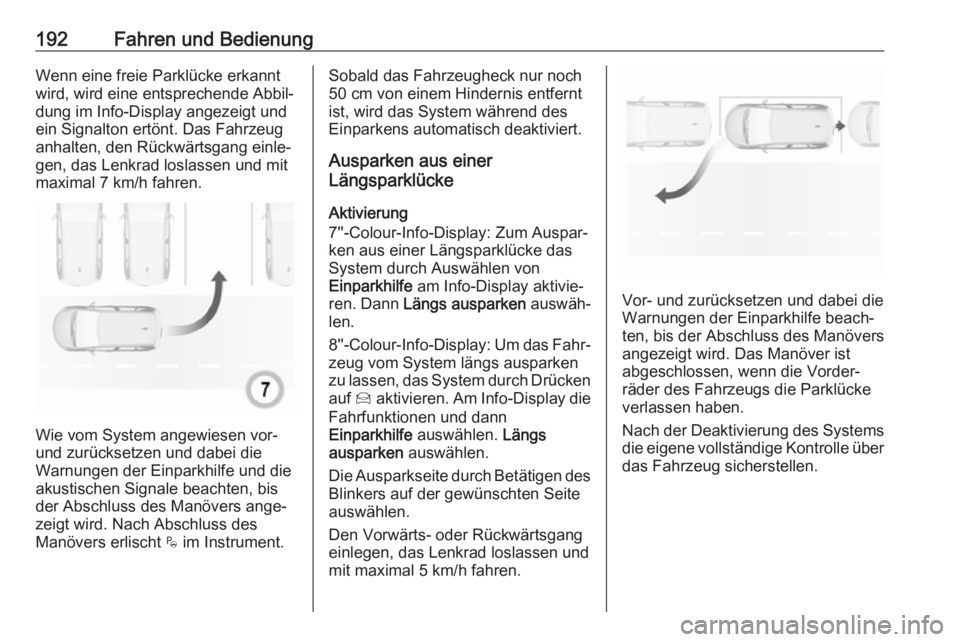

192Fahren und BedienungWenn eine freie Parklücke erkannt
wird, wird eine entsprechende Abbil‐
dung im Info-Display angezeigt und
ein Signalton ertönt. Das Fahrzeug
anhalten, den Rückwärtsgang einle‐
gen, das Lenkrad loslassen und mit maximal 7 km/h fahren.
Wie vom System angewiesen vor-
und zurücksetzen und dabei die
Warnungen der Einparkhilfe und die
akustischen Signale beachten, bis
der Abschluss des Manövers ange‐
zeigt wird. Nach Abschluss des
Manövers erlischt $ im Instrument.
Sobald das Fahrzeugheck nur noch
50 cm von einem Hindernis entfernt
ist, wird das System während des
Einparkens automatisch deaktiviert.
Ausparken aus einer
Längsparklücke
Aktivierung
7''-Colour-Info-Display: Zum Auspar‐
ken aus einer Längsparklücke das
System durch Auswählen von
Einparkhilfe am Info-Display aktivie‐
ren. Dann Längs ausparken auswäh‐
len.
8''-Colour-Info-Display: Um das Fahr‐ zeug vom System längs ausparken
zu lassen, das System durch Drücken
auf Í aktivieren. Am Info-Display die
Fahrfunktionen und dann
Einparkhilfe auswählen. Längs
ausparken auswählen.
Die Ausparkseite durch Betätigen des
Blinkers auf der gewünschten Seite
auswählen.
Den Vorwärts- oder Rückwärtsgang
einlegen, das Lenkrad loslassen und
mit maximal 5 km/h fahren.
Vor- und zurücksetzen und dabei die Warnungen der Einparkhilfe beach‐
ten, bis der Abschluss des Manövers
angezeigt wird. Das Manöver ist
abgeschlossen, wenn die Vorder‐
räder des Fahrzeugs die Parklücke
verlassen haben.
Nach der Deaktivierung des Systems die eigene vollständige Kontrolle über
das Fahrzeug sicherstellen.

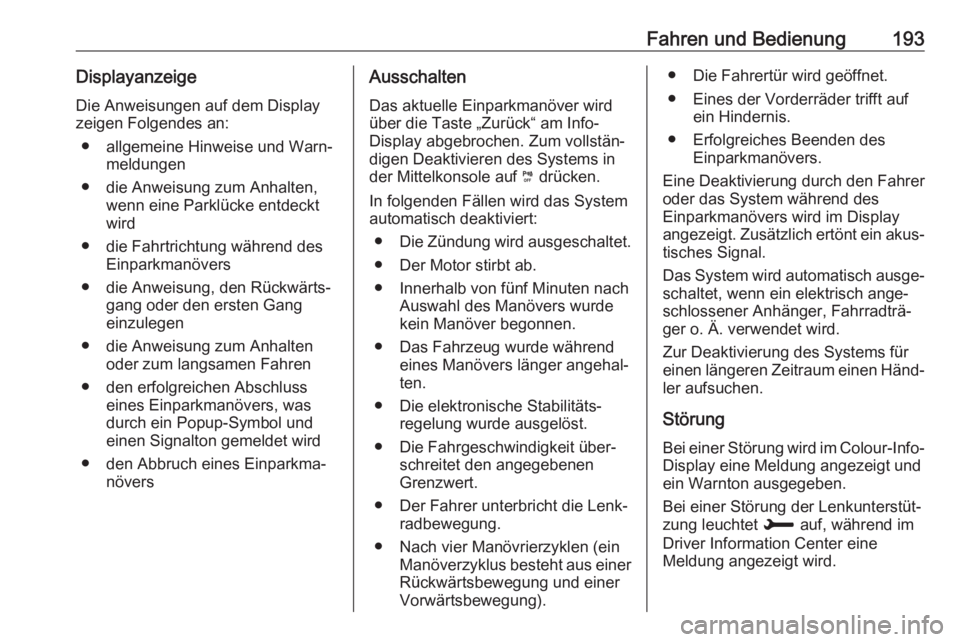

Fahren und Bedienung193DisplayanzeigeDie Anweisungen auf dem Display
zeigen Folgendes an:
● allgemeine Hinweise und Warn‐ meldungen
● die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird
● die Fahrtrichtung während des Einparkmanövers
● die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen
● die Anweisung zum Anhalten oder zum langsamen Fahren
● den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird
● den Abbruch eines Einparkma‐ növersAusschalten
Das aktuelle Einparkmanöver wird
über die Taste „Zurück“ am Info-
Display abgebrochen. Zum vollstän‐
digen Deaktivieren des Systems in
der Mittelkonsole auf ¼ drücken.
In folgenden Fällen wird das System automatisch deaktiviert:
● Die Zündung wird ausgeschaltet.
● Der Motor stirbt ab.
● Innerhalb von fünf Minuten nach Auswahl des Manövers wurde
kein Manöver begonnen.
● Das Fahrzeug wurde während eines Manövers länger angehal‐
ten.
● Die elektronische Stabilitäts‐ regelung wurde ausgelöst.
● Die Fahrgeschwindigkeit über‐ schreitet den angegebenen
Grenzwert.
● Der Fahrer unterbricht die Lenk‐ radbewegung.
● Nach vier Manövrierzyklen (ein Manöverzyklus besteht aus einerRückwärtsbewegung und einer
Vorwärtsbewegung).● Die Fahrertür wird geöffnet.
● Eines der Vorderräder trifft auf ein Hindernis.
● Erfolgreiches Beenden des Einparkmanövers.
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display
angezeigt. Zusätzlich ertönt ein akus‐ tisches Signal.
Das System wird automatisch ausge‐
schaltet, wenn ein elektrisch ange‐
schlossener Anhänger, Fahrradträ‐
ger o. Ä. verwendet wird.
Zur Deaktivierung des Systems für
einen längeren Zeitraum einen Händ‐
ler aufsuchen.
Störung Bei einer Störung wird im Colour-Info-
Display eine Meldung angezeigt und
ein Warnton ausgegeben.
Bei einer Störung der Lenkunterstüt‐
zung leuchtet H auf, während im
Driver Information Center eine
Meldung angezeigt wird.

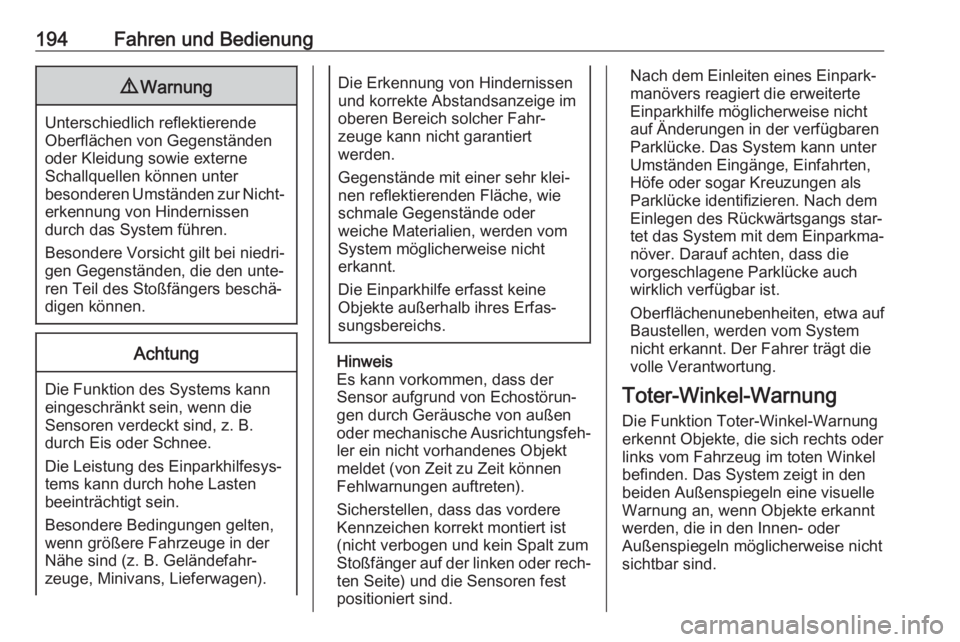

194Fahren und Bedienung9Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Toter-Winkel-Warnung
Die Funktion Toter-Winkel-Warnung
erkennt Objekte, die sich rechts oder
links vom Fahrzeug im toten Winkel
befinden. Das System zeigt in den
beiden Außenspiegeln eine visuelle Warnung an, wenn Objekte erkanntwerden, die in den Innen- oder
Außenspiegeln möglicherweise nicht sichtbar sind.

Fahren und Bedienung195Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐ hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐
fänger befinden.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Spiegel überprüfen, einen Schul‐
terblick machen und den Blinker
setzen.
Aktivierung
7''-Colour-Info-Display: am Info-
Display auswählen und die Funktion
aktivieren.
8''-Colour-Info-Display: Í drücken.
Am Info-Display die Fahrfunktionen
und dann Toter-Winkel-
Überwachung auswählen. Die Funk‐
tion aktivieren.
Im Instrument wird die aktivierte
Funktion angezeigt, indem B dauer‐
haft grün leuchtet.

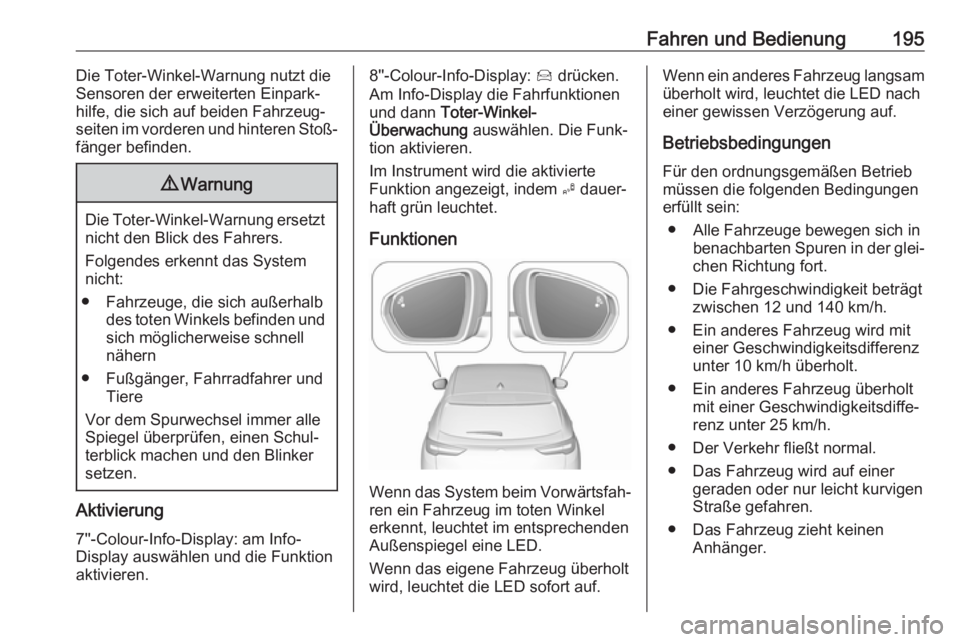

Funktionen
Wenn das System beim Vorwärtsfah‐ren ein Fahrzeug im toten Winkel
erkennt, leuchtet im entsprechenden
Außenspiegel eine LED.
Wenn das eigene Fahrzeug überholt
wird, leuchtet die LED sofort auf.
Wenn ein anderes Fahrzeug langsam
überholt wird, leuchtet die LED nach
einer gewissen Verzögerung auf.
Betriebsbedingungen
Für den ordnungsgemäßen Betrieb
müssen die folgenden Bedingungen
erfüllt sein:
● Alle Fahrzeuge bewegen sich in benachbarten Spuren in der glei‐
chen Richtung fort.
● Die Fahrgeschwindigkeit beträgt zwischen 12 und 140 km/h.
● Ein anderes Fahrzeug wird mit einer Geschwindigkeitsdifferenz
unter 10 km/h überholt.
● Ein anderes Fahrzeug überholt mit einer Geschwindigkeitsdiffe‐
renz unter 25 km/h.
● Der Verkehr fließt normal.
● Das Fahrzeug wird auf einer geraden oder nur leicht kurvigen
Straße gefahren.
● Das Fahrzeug zieht keinen Anhänger.

196Fahren und BedienungIn den folgenden Situationen erfolgt
keine Warnung:
● Es sind Objekte vorhanden, die sich nicht bewegen, z. B.
geparkte Fahrzeuge, Absperrun‐ gen, Straßenlampen oder
Verkehrsschilder.
● Fahrzeuge bewegen sich in entgegengesetzter Richtung fort.
● Das Fahrzeug wird auf einer stark kurvigen Straße oder um
eine scharfe Abbiegung gefah‐
ren.
● Beim Überholen eines langen Fahrzeugs oder Überholtwerden
durch ein langes Fahrzeug, wie
Lkw oder Bus, wird das Fahrzeug
gleichzeitig hinten im toten
Winkel und vorn im Fahrersicht‐
feld erkannt.
● Bei starkem Verkehr können vor und hinter dem Fahrzeug
erkannte Fahrzeuge mit einem langen Fahrzeug oder einem
stationären Objekt verwechselt
werden.
● Es wird zu schnell überholt.Ausschalten
Das System kann im Menü zur Fahr‐
zeugpersonalisierung 3 110 deakti‐
viert werden. Durch die Deaktivierung erlischt B im Instrument. Zusätzlich
ertönt ein akustisches Signal.
Beim Ausschalten der Zündung wird
der Systemstatus gespeichert.
Beim Ziehen eines elektrisch verbun‐
denen Anhängers wird das System
automatisch deaktiviert.
Aufgrund widriger Witterungsverhält‐
nisse wie starker Regen kann die
Erkennung falsch sein.
Störung
Bei einer Störung blinkt B an der
Instrumententafel kurz. Außerdem
werden R und eine Display-Meldung
angezeigt. Das System von einem Händler oder einer qualifizierten
Werkstatt überprüfen lassen.Rundumsichtsystem
Das System kann beinahe eine 360°- Ansicht der Fahrzeugumgebung im
Info-Display wie aus der Vogelper‐
spektive anzeigen.
Das System nutzt folgende Elemente: ● Rückfahrkamera, installiert in der
Heckklappe
● Ultraschall-Einparksensoren im Heckstoßfänger
● Frontkamera, installiert im Front‐ grill unter dem Emblem
● Ultraschall-Einparksensoren im vorderen Stoßfänger

Fahren und Bedienung197Der Bildschirm des Info-Displays ist in
zwei Bereiche unterteilt. Auf der rech‐ ten Seite wird eine Ansicht des Fahr‐
zeugs von oben und im linken Bereich
eine Ansicht des Fahrzeugs von
vorne bzw. hinten angezeigt. Die
Einparksensoren vervollständigen
die Informationen der Draufsicht des
Fahrzeugs.
Aktivierung Das Rundumsichtsystem wird wie
folgt aktiviert:
● Einlegen eines Gangs oder Getriebe in Leerlaufstellung
(Frontansicht)
● Einlegen des Rückwärtsgangs (Rückansicht)
● manuelle Aktivierung im Info- Display bei einer Fahrgeschwin‐
digkeit von maximal 20 km/h
Funktionen
Im linken Displaybereich können verschiedene Ansichten ausgewählt
werden. Die Ansicht kann jederzeit
während eines Manövers durch
Tippen auf das Berührungsfeld imlinken unteren Bereich des Displays
und Wahl einer Ansicht im Ansicht‐
sauswahlmenü geändert werden:
● Standardansicht
● Automatikmodus
● Zoomansicht
● 180°-Ansicht
Das Display wird sofort mit der ausge‐
wählten Ansicht aktualisiert.
Standardmäßig ist der Automatik‐
modus aktiviert. In diesem Modus aktiviert das System die Ansicht
(Standard oder Zoom), die aufgrund
der von den Einparksensoren gelie‐
ferten Daten am besten geeignet ist.
Beim Ausschalten der Zündung wird
der Systemstatus nicht gespeichert.
Standardansicht
Die Standardansicht umfasst eine

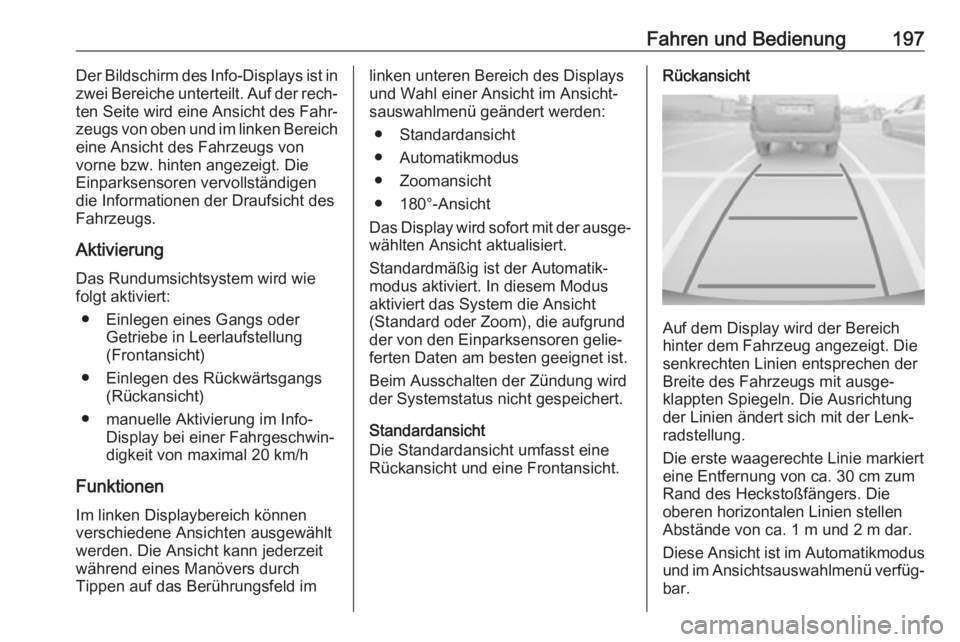

Rückansicht und eine Frontansicht.Rückansicht
Auf dem Display wird der Bereich
hinter dem Fahrzeug angezeigt. Die
senkrechten Linien entsprechen der
Breite des Fahrzeugs mit ausge‐
klappten Spiegeln. Die Ausrichtung
der Linien ändert sich mit der Lenk‐
radstellung.
Die erste waagerechte Linie markiert
eine Entfernung von ca. 30 cm zum
Rand des Heckstoßfängers. Die
oberen horizontalen Linien stellen
Abstände von ca. 1 m und 2 m dar.
Diese Ansicht ist im Automatikmodus
und im Ansichtsauswahlmenü verfüg‐
bar.

198Fahren und BedienungFrontansicht
Auf dem Display wird der Bereich vor dem Fahrzeug angezeigt. Die senk‐
rechten Linien entsprechen der Breite
des Fahrzeugs mit ausgeklappten
Spiegeln. Die Ausrichtung der Linien
ändert sich mit der Lenkradstellung.
Die erste waagerechte Linie markiert
eine Entfernung von ca. 30 cm zum
Rand des vorderen Stoßfängers. Die
oberen horizontalen Linien stellen
Abstände von ca. 1 m und 2 m dar.
Diese Ansicht ist im Automatikmodus und im Ansichtsauswahlmenü verfüg‐
bar.
Automatikmodus
Dieser Modus ist standardmäßig akti‐ viert. Wenn sich das Fahrzeug
während des Manövers einem
Hindernis nähert, wechselt die
Darstellung im Automatikmodus
aufgrund der von den Sensoren im
Heckstoßfänger oder vorderen Stoß‐
fänger gelieferten Daten von der
Rückansicht oder Frontansicht zur

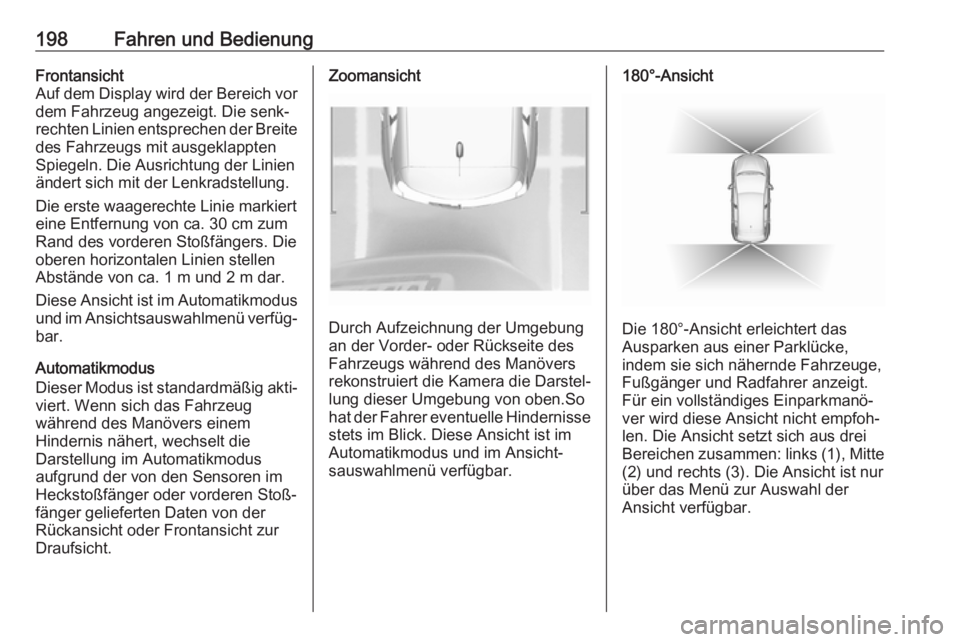

Draufsicht.Zoomansicht
Durch Aufzeichnung der Umgebung
an der Vorder- oder Rückseite des
Fahrzeugs während des Manövers
rekonstruiert die Kamera die Darstel‐
lung dieser Umgebung von oben.So
hat der Fahrer eventuelle Hindernisse stets im Blick. Diese Ansicht ist im
Automatikmodus und im Ansicht‐ sauswahlmenü verfügbar.
180°-Ansicht
Die 180°-Ansicht erleichtert das
Ausparken aus einer Parklücke,
indem sie sich nähernde Fahrzeuge,
Fußgänger und Radfahrer anzeigt.
Für ein vollständiges Einparkmanö‐
ver wird diese Ansicht nicht empfoh‐
len. Die Ansicht setzt sich aus drei
Bereichen zusammen: links (1), Mitte
(2) und rechts (3). Die Ansicht ist nur
über das Menü zur Auswahl der
Ansicht verfügbar.
