OPEL GRANDLAND X 2018.75 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2018.75, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2018.75Pages: 291, PDF-Größe: 7.66 MB
Page 201 of 291

Fahren und Bedienung199AusschaltenUnter folgenden Bedingungen wird
das Rundumsichtsystem deaktiviert:
● Fahren mit mehr als 20 km/h
● 7 Sekunden nach dem Auskop‐ peln des Rückwärtsgangs
● Antippen des Symbols q in der
oberen linken Ecke des Touchsc‐
reens
● Öffnen der Heckklappe
Allgemeine Informationen9 Warnung
Das Rundumsichtsystem ersetzt
nicht den Blick des Fahrers. Es
kann keine Kinder, Fußgänger,
Radfahrer, Querverkehr, Tiere
oder andere Objekte außerhalb
des Sichtfelds der Kamera anzei‐
gen, wie beispielsweise unter dem Stoßfänger oder Fahrzeug.
Beim Fahren oder Einparken nicht ausschließlich auf das Rundum‐
sichtsystem vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Die angezeigten Bilder können
weiter entfernt oder näher sein als
sie erscheinen. Der Anzeigebe‐
reich ist begrenzt, und Objekte,
die sich zu nah an oder unter einer Stoßfängerkante befinden,
werden auf dem Bildschirm nicht
angezeigt.
Begrenzungen des Systems
Achtung
Um einen optimalen Betrieb des
Systems zu gewährleisten,
müssen das Kameraobjektiv in der Heckklappe zwischen den Kenn‐
zeichenleuchten und das Objektiv
im Frontgrill unterhalb des
Emblems unbedingt immer sauber gehalten werden. Objektive mit
Wasser abspülen und mit einem
weichen Tuch trockenwischen.
Objektive nicht mit einem Dampf-
oder Hochdruckstrahler reinigen.
Das Rundumsichtsystem funktioniert
eventuell unter folgenden Umständen
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwerfer
sind direkt auf die Objektive
gerichtet.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt.
● Anhängerbetrieb.
● Das Fahrzeug hatte einen Unfall.
● Extreme Temperaturschwankun‐
gen.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.
Page 202 of 291

200Fahren und Bedienung9Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist in der Heckklappe
montiert.
Die Kamera kann nur einen
beschränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Hilfslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von 1 m, die auf das Bild projiziert werden, um den Abstand zu angezeigten
Objekten zu definieren.
Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Deaktivierung der Führungslinien
Die Führungslinien können über das
Info-Display deaktiviert werden.
Einstellungen I Fahrzeug I
Kollisionserkennung I Führungslinien
Systemeinstellungen I § auswählen.
Info-Display 3 106.
Fahrzeugpersonalisierung 3 110.
Ausschalten Die Kamera wird ausgeschaltet,
wenn ein Vorwärtsgang eingelegt
wird.
Page 203 of 291

Fahren und Bedienung201Begrenzungen des SystemsUnter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● geringe Umgebungshelligkeit
● Ein Scheinwerferstrahl ist direkt auf die Objektive gerichtet.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt. Objektiv
reinigen, mit Wasser abspülen
und mit einem weichen Tuch
abwischen
● Die Heckklappe wird geöffnet. ● Das Fahrzeug zieht einen elek‐ trisch angeschlossenen Anhän‐
ger oder trägt einen elektrisch
angeschlossenen Fahrradträger
usw.
● Unfallschäden am Fahrzeugheck
● extreme Temperaturschwankun‐ genSpurverlassenswarnung
Die Spurverlassenswarnung
beobachtet mithilfe einer Frontka‐
mera an der Oberseite der Wind‐
schutzscheibe die Fahrspurmarkie‐
rungen, zwischen denen das Fahr‐
zeug fährt. Bei einem unbeabsichtig‐ ten Verlassen der Fahrspur warnt das System den Fahrer mit optischen und
akustischen Signalen.
Bei eingeschaltetem Blinker und
innerhalb eines Zeitraums von
20 Sekunden nach dem Ausschalten
des Blinkers erfolgt keine Spurverlas‐
senswarnung.9 Warnung
Dieses System ist ein Fahrassis‐
tenzsystem, dennoch ist der
Fahrer verpflichtet, aufmerksam zu fahren.
Aktivierung
Die Spurverlassenswarnung wird
nach Einschalten der Zündung akti‐ viert. Bei Aktivierung des Systemsleuchtet die LED in der Taste ½ nicht
auf. Um das deaktivierte System zu
aktivieren, auf ½ drücken.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
60 km/h, wenn Spurmarkierungen
vorhanden sind.
Wenn das System ein unbeabsichtig‐ tes Verlassen der Fahrspur erkennt,
blinkt die Kontrollleuchte ) gelb.
Gleichzeitig wird ein Warnton akti‐
viert.
Page 204 of 291

202Fahren und Bedienung
AusschaltenZum Deaktivieren des Systems ½
drücken und halten. Die LED in der
Taste leuchtet und ½ leuchtet gelb im
Instrument.
Bei Geschwindigkeiten unter
60 km/h ist das System außer Funk‐
tion.
Störung Bei einer Störung wird in der Instru‐
mententafel H und im Display eine
Meldung angezeigt. Gleichzeitig
ertönt ein Warnsignal. Das System
von einem Händler oder einer qualifi‐
zierten Werkstatt überprüfen lassen.
Begrenzungen des Systems
Das System funktioniert unter folgen‐ den Umständen eventuell nicht
ordnungsgemäß:
● Die Fahrgeschwindigkeit liegt unter 60 km/h.
● Die Windschutzscheibe ist verschmutzt oder durch Fremd‐
körper wie Aufkleber beeinträch‐
tigt.
● Fahren auf kurviger oder hügel‐ iger Straße.
● Beim Fahren in der Nacht.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
● Der Sensor in der Windschutz‐ scheibe ist von Schnee, Eis,
Matsch, Schlamm, Schmutz,
Schäden an der Windschutz‐
scheibe oder Fremdkörpern wie Aufkleber verdeckt.
● Die Sonne scheint direkt auf das Objektiv.
● Fahrzeuge dicht vorausfahren.● Fahren auf quer geneigten Stra‐ ßen.
● Fahren auf Straßenrändern.
● Fahren auf Straßen mit mangel‐ haften Fahrspurmarkierungen.
● Plötzliche Wechsel der Lichtver‐ hältnisse.
Das System funktioniert nur, wenn Fahrspurmarkierungen erkannt
werden.
Spurhalteassistent
Der Spurhalteassistent trägt zur
Vermeidung von Unfällen infolge unbeabsichtigtem Verlassen der
Fahrspur bei. Die Frontkamera
beobachtet die Markierungen der
Fahrspur, in der sich das Fahrzeug
befindet. Wenn sich das Fahrzeug
einer Fahrspurmarkierung nähert,
wird das Lenkrad leicht bewegt, um das Fahrzeug wieder in die Spur
zurückzuführen. Der Fahrer bemerkt
dann eine Bewegung des Lenkrades. In gleiche Richtung lenken, falls
System nicht ausreichend lenkt.
Leicht gegenlenken, wenn Spur‐
wechsel beabsichtigt ist.
Page 205 of 291

Fahren und Bedienung203Wenn das System die Fahrzeugrich‐
tung durch einen Eingriff in die
Lenkung korrigiert, blinkt a gelb im
Instrument.
Wenn eine sofortige Aktion des
Fahrers erforderlich ist, wird im
Fahrerinfodisplay eine Warnmeldung
angezeigt und es ertönt ein Warnton.
Bei eingeschaltetem Blinker und
innerhalb eines Zeitraums von
20 Sekunden nach dem Ausschalten
des Blinkers geht das System nicht
von einem unbeabsichtigten Verlas‐
sen der Fahrspur aus.
Hinweis
Bei Erkennung von zu schmalen, zu breiten oder zu stark gekrümmten
Fahrspuren kann das System
ausgeschaltet werden.
Die folgenden Voraussetzungen
müssen erfüllt sein:
● Die Fahrgeschwindigkeit muss zwischen 65 km/h und 180 km/h
liegen.
● Der Fahrer muss das Lenkrad mit
beiden Händen halten.● Der Fahrspurwechsel wird nicht durch eingeschaltete Blinkerbegleitet.
● Die elektronische Stabilitäts‐ regelung ist nicht aktiv und nicht
zugeschaltet.
● Am Fahrzeug ist kein Anhänger und kein elektrisch angeschlos‐
sener Fahrradträger angeschlos‐ sen.
● Normales Fahrverhalten (das System erkennt beispielsweise
bei einem starken Druck auf das
Brems- oder Gaspedal einen
dynamischen Fahrstil).
● Straßen mit ungenügenden Fahrspurmarkierungen
● Es wird kein Reserverad verwen‐
det.
● Der Fahrer muss während der Korrektur aktiv sein.
● Das Fahrzeug wird nicht in einer engen Kurve gefahren.Aktivierung
Bei Aktivierung des Systems leuchtet
die LED in der Taste Ó nicht auf. Um
das deaktivierte System zu aktivie‐ ren, auf Ó drücken.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten zwischen 65 km/h
und 180 km/h, wenn Fahrspurmarkie‐ rungen erkannt werden. Der Fahrer
muss das Lenkrad mit beiden
Händen halten. Die elektronische
Stabilitätsregelung muss aktiviert sein.
Die Kontrollleuchte a blinkt
während der Fahrwegkorrektur gelb.
Page 206 of 291

204Fahren und BedienungWenn der Fahrer den Fahrweg des
Fahrzeugs beibehalten will, kann er
die Korrektur verhindern, indem er
das Lenkrad fest hält (z. B. bei einem Ausweichmanöver). Die Korrektur
wird unterbrochen, wenn die Blinker
betätigt werden.
Bei eingeschaltetem Blinker und
innerhalb eines Zeitraums von
20 Sekunden nach dem Ausschalten
des Blinkers erfolgt keine Fahrspur‐
korrektur.
Wenn das System feststellt, dass der
Fahrer das Lenkrad während einer
automatischen Korrektur des Fahr‐
wegs nicht fest genug hält, unter‐ bricht es die Korrektur. Wenn eine
sofortige Aktion des Fahrers erforder‐ lich ist, wird im Fahrerinfodisplay eine
Warnmeldung angezeigt und es
ertönt ein Warnton.Ausschalten
Zum Deaktivieren des Systems Ó
drücken und halten. Die Deaktivie‐
rung des Systems wird durch die
leuchtende LED in der Taste bestä‐
tigt. Im Driver Information Center
werden durchgehende graue Linien
angezeigt.
Störung
Bei einer Störung werden in der
Instrumententafel a und H und
im Display eine Meldung angezeigt.
Gleichzeitig ertönt ein Warnsignal.
Das System von einem Händler oder
einer qualifizierten Werkstatt über‐
prüfen lassen.
Begrenzungen des Systems Die Systemleistung kann beeinträch‐
tigt werden durch:
● die Windschutzscheibe ist verschmutzt oder durch Fremd‐
körper wie Aufkleber beeinträch‐
tigt
● nahe vorausfahrende Fahrzeuge
● quer geneigte Straßen● kurvenreiche oder hügelige Stra‐
ßen
● Straßenränder
● plötzliche Lichtwechsel
● nachteilige Umweltbedingungen wie starker Regen oder Schnee
● Fahrzeugmodifizierungen, z. B. Reifen
Schalten Sie das System aus, wenn
es durch Teerflecken, Schatten,
Fahrbahnrisse, zeitweilige oder
Baustellen-Fahrspurmarkierungen
oder sonstige Unzulänglichkeiten
gestört ist.9 Warnung
Konzentrieren Sie sich stets auf
die Straße und halten das Fahr‐
zeug korrekt in der Fahrspur.
Andernfalls können Fahrzeug‐
schäden, Verletzungen oder Tod
die Folge sein.
Der Spurhalteassistent lenkt das
Fahrzeug nicht ununterbrochen.
Page 207 of 291

Fahren und Bedienung205Das System kann das Fahrzeug
nicht in der Spur halten oder einen
Alarm auslösen, selbst wenn eine
Fahrspurmarkierung erkannt
wurde.
Das Lenken des Spurhalteassis‐
tenten könnte nicht ausreichend
sein, um ein Verlassen der Fahr‐
spur zu vermeiden.
Das System erkennt aufgrund
äußerer Einflüsse wie Straßenzu‐
stand und Fahrbelag oder Wetter
möglicherweise kein freihändiges
Fahren. Der Fahrer ist für die
Steuerung des Fahrzeugs verant‐
wortlich und muss während der
Fahrt immer seine Hände am
Lenkrad halten.
Wenn das System beim Fahren
mit Anhänger auf rutschigen Stra‐
ßen benutzt wird, kann es zum
Verlust der Kontrolle über das
Fahrzeug und Unfall kommen.
Schalten Sie das System ab.Fahreralarmierung
Die Fahreralarmierung überwacht dieFahrzeit und Fahrerwachsamkeit. Die Überwachung der Fahrerwachsam‐
keit basiert auf Spurabweichungen
des Fahrzeugs bezogen auf die Fahr‐ spurmarkierungen.
Das System umfasst einen Alarm bei
langen Fahrzeiten kombiniert mit der
Erkennung von Fahrerschläfrigkeit.9 Warnung
Das System enthebt den Fahrer
nicht seiner Verpflichtung,
aufmerksam zu fahren. Alle zwei
Stunden und bei jedem Anzeichen von Müdigkeit sollte eine Pause
eingelegt werden. Fahren Sie
nicht, wenn Sie sich müde fühlen.
Aktivierung und Deaktivierung
Das System kann in der Fahrzeug‐ personalisierung 3 110 ein- und
ausgeschaltet werden.
Beim Ausschalten der Zündung wird
der Systemstatus gespeichert.
Pausenwarnung
Wenn nach 2 Stunden Fahrt mit über
65 km/h keine Pause eingelegt wird,
erscheint im Driver Information
Center kurz das Symbol € und ein
Warnton ertönt. Danach wird diese
Warnung unabhängig von der Fahr‐
geschwindigkeit stündlich wiederholt,
bis das Fahrzeug angehalten wird.
Wenn die Zündung einige Minuten lang ausgeschaltet bleibt, wird der
Zeitzähler der Pausenwarnung
zurückgesetzt.
Erkennung von
Fahrerschläfrigkeit
Das System überwacht die Wach‐
samkeit des Fahrers. Eine Kamera an
der Oberseite der Windschutz‐
scheibe erfasst Spurabweichungen
des Fahrzeugs bezogen auf die Fahr‐ spurmarkierungen. Dieses System
eignet sich besonders für schnelle
Straßen (Geschwindigkeit höher als
65 km/h).
Wenn der Fahrweg des Fahrzeugs
auf eine gewisse Schläfrigkeit oder Unaufmerksamkeit des Fahrers
Page 208 of 291

206Fahren und Bedienunghindeutet, löst das System die erste
Alarmstufe aus. Der Fahrer wird
durch eine Nachricht benachrichtigt,
und es ertönt ein Warnton.
Nach drei Alarmen der ersten Alarm‐
stufe löst das System eine neue
Warnung mit einer Meldung aus, und
der Warnton ist stärker.
Unter bestimmten Fahrbedingungen
(schlechte Fahrbahn oder starker
Wind) kann das System unabhängig
von der Wachsamkeit des Fahrers
Warnungen ausgeben.
Die Erkennung von Fahrerschläfrig‐
keit wird neu initialisiert, wenn die Zündung einige Minuten lang ausge‐
schaltet wurde oder die Geschwindig‐ keit einige Minuten lang unter
65 km/h liegt.
Begrenzungen des Systems In folgenden Situationen funktioniert
das System möglicherweise nicht
richtig oder gar nicht:
● Schlechte Sichtverhältnisse durch eine unzureichende
Beleuchtung der Fahrbahn,
Schneefall, starken Regen, dich‐
ten Nebel usw.● Blendung verursacht durch Scheinwerfer entgegenkommen‐
der Fahrzeuge, tiefen Sonnen‐
stand, Reflexionen auf feuchten
Straßen, Ausfahrt aus einem
Tunnel, abwechselnd Schatten
und Helligkeit usw.
● Windschutzscheibenbereich vor der Kamera mit Schmutz,
Schnee, Aufklebern usw.
bedeckt
● Keine Fahrspurmarkierungen oder mehrere Fahrspurmarkie‐
rungen an Baustellen erfasst
● nahe vorausfahrende Fahrzeuge
● Kurvenreiche oder enge StraßenKraftstoffe
Kraftstoffe für Otto-Motoren
Nur bleifreien Kraftstoff verwenden,
der Europanorm EN 228 oder
E DIN 51626-1 oder einer gleichwer‐
tigen Bestimmung entspricht.
Der Motor kann mit Kraftstoff betrie‐ ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen
Oktanzahl verwenden. Eine niedrig‐
ere Oktanzahl kann zu einer reduzier‐
ten Motorleistung und einem geringe‐ ren Drehmoment führen und den
Kraftstoffverbrauch leicht erhöhen.
Page 209 of 291

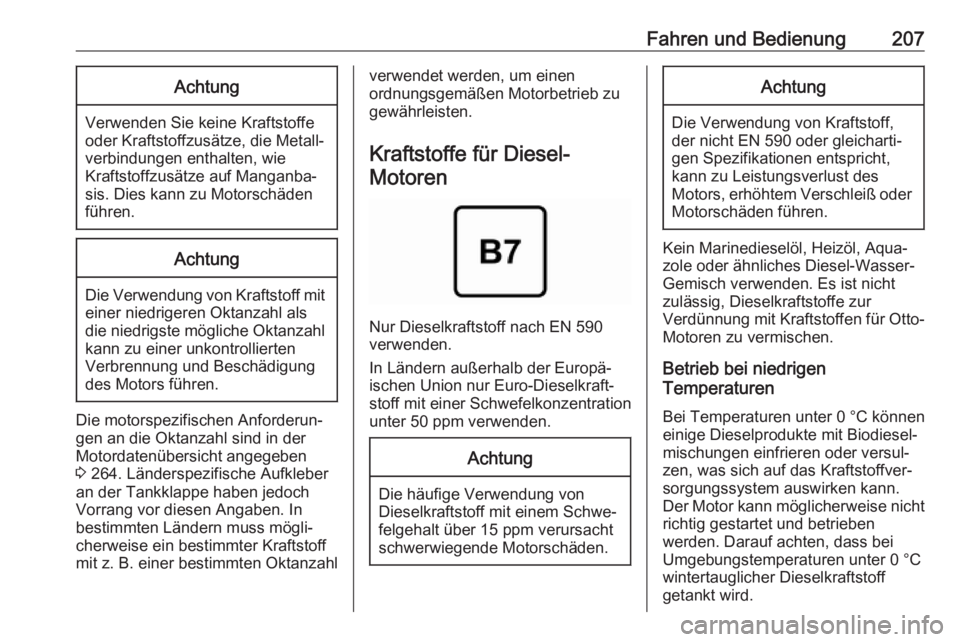

Fahren und Bedienung207Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie
Kraftstoffzusätze auf Manganba‐
sis. Dies kann zu Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl als
die niedrigste mögliche Oktanzahl
kann zu einer unkontrollierten
Verbrennung und Beschädigung
des Motors führen.
Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 264. Länderspezifische Aufkleber
an der Tankklappe haben jedoch
Vorrang vor diesen Angaben. In
bestimmten Ländern muss mögli‐
cherweise ein bestimmter Kraftstoff
mit z. B. einer bestimmten Oktanzahl
verwendet werden, um einen
ordnungsgemäßen Motorbetrieb zu
gewährleisten.
Kraftstoffe für Diesel-Motoren
Nur Dieselkraftstoff nach EN 590
verwenden.
In Ländern außerhalb der Europä‐
ischen Union nur Euro-Dieselkraft‐
stoff mit einer Schwefelkonzentration
unter 50 ppm verwenden.
Achtung
Die häufige Verwendung von
Dieselkraftstoff mit einem Schwe‐ felgehalt über 15 ppm verursacht
schwerwiegende Motorschäden.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des
Motors, erhöhtem Verschleiß oder
Motorschäden führen.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht
zulässig, Dieselkraftstoffe zur
Verdünnung mit Kraftstoffen für Otto-
Motoren zu vermischen.
Betrieb bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C können
einige Dieselprodukte mit Biodiesel‐ mischungen einfrieren oder versul‐
zen, was sich auf das Kraftstoffver‐
sorgungssystem auswirken kann.
Der Motor kann möglicherweise nicht
richtig gestartet und betrieben
werden. Darauf achten, dass bei
Umgebungstemperaturen unter 0 °C
wintertauglicher Dieselkraftstoff
getankt wird.
Page 210 of 291

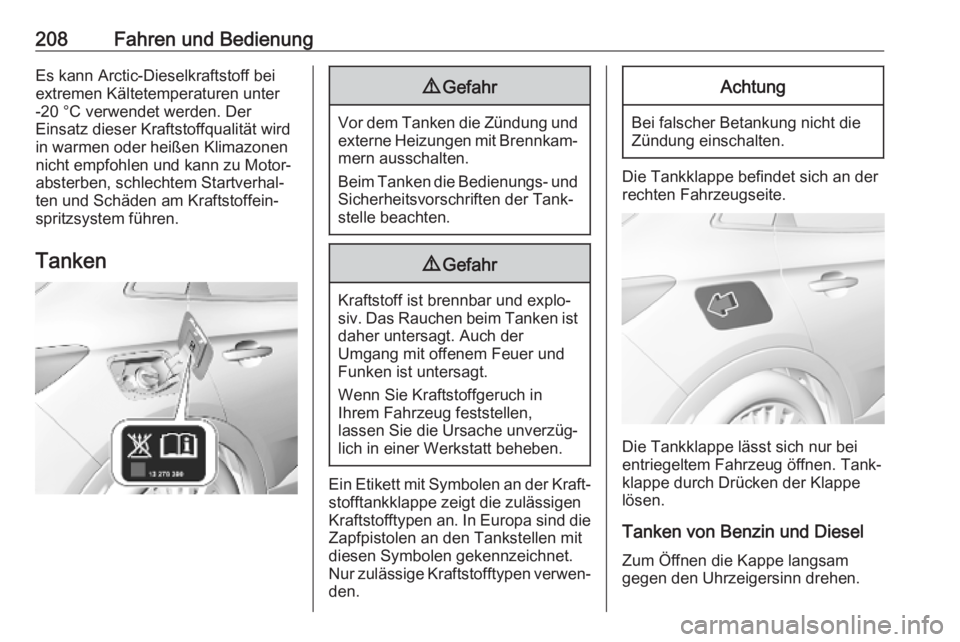

208Fahren und BedienungEs kann Arctic-Dieselkraftstoff bei
extremen Kältetemperaturen unter
-20 °C verwendet werden. Der
Einsatz dieser Kraftstoffqualität wird
in warmen oder heißen Klimazonen
nicht empfohlen und kann zu Motor‐
absterben, schlechtem Startverhal‐
ten und Schäden am Kraftstoffein‐
spritzsystem führen.
Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Ein Etikett mit Symbolen an der Kraft‐ stofftankklappe zeigt die zulässigen
Kraftstofftypen an. In Europa sind die
Zapfpistolen an den Tankstellen mit diesen Symbolen gekennzeichnet.Nur zulässige Kraftstofftypen verwen‐ den.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Die Tankklappe lässt sich nur bei
entriegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe
lösen.
Tanken von Benzin und Diesel
Zum Öffnen die Kappe langsam
gegen den Uhrzeigersinn drehen.
