OPEL GRANDLAND X 2018.75 Betriebsanleitung (in German)

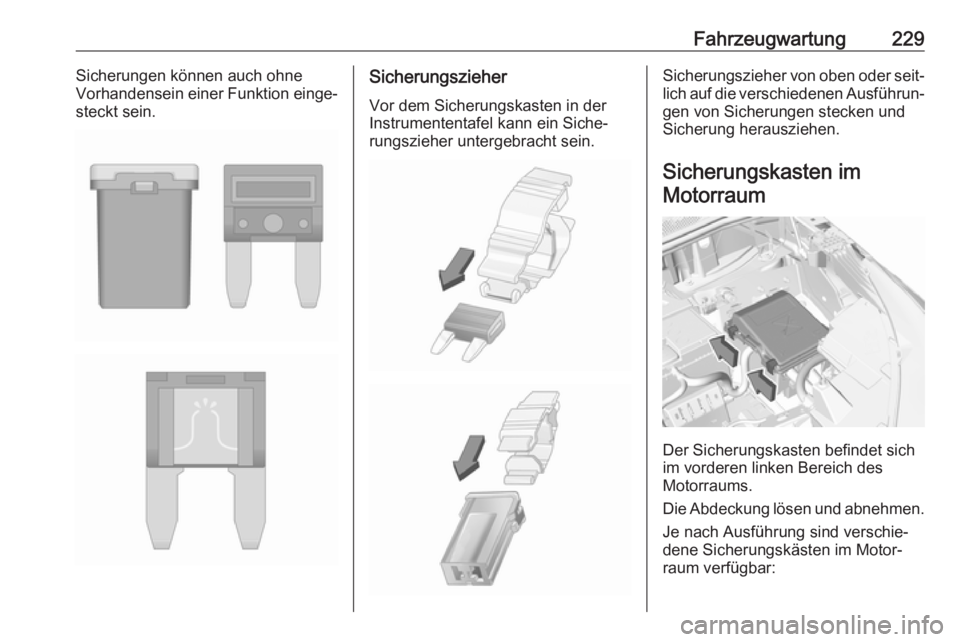

Fahrzeugwartung229Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.Sicherungszieher
Vor dem Sicherungskasten in der
Instrumententafel kann ein Siche‐
rungszieher untergebracht sein.Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen. Je nach Ausführung sind verschie‐
dene Sicherungskästen im Motor‐
raum verfügbar:

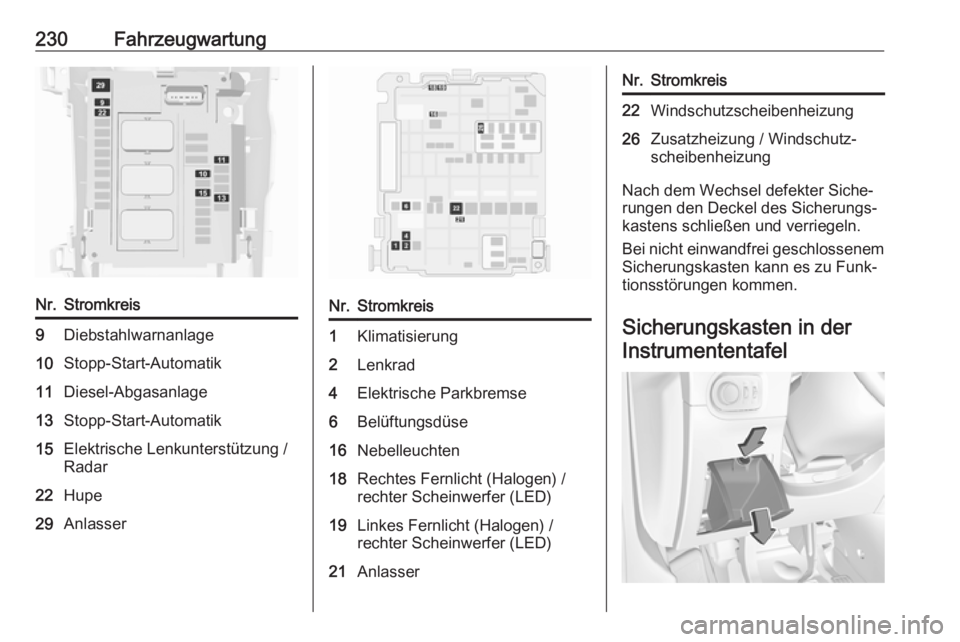

230FahrzeugwartungNr.Stromkreis9Diebstahlwarnanlage10Stopp-Start-Automatik11Diesel-Abgasanlage13Stopp-Start-Automatik15Elektrische Lenkunterstützung /
Radar22Hupe29AnlasserNr.Stromkreis1Klimatisierung2Lenkrad4Elektrische Parkbremse6Belüftungsdüse16Nebelleuchten18Rechtes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)19Linkes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)21AnlasserNr.Stromkreis22Windschutzscheibenheizung26Zusatzheizung / Windschutz‐
scheibenheizung
Nach dem Wechsel defekter Siche‐
rungen den Deckel des Sicherungs‐
kastens schließen und verriegeln.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der Instrumententafel

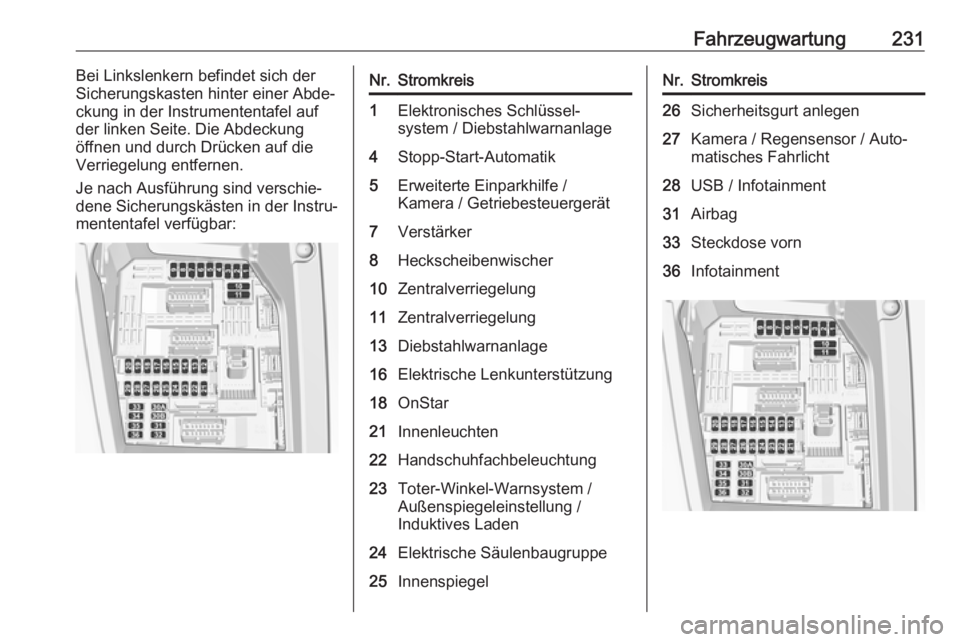

Fahrzeugwartung231Bei Linkslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung in der Instrumententafel auf
der linken Seite. Die Abdeckung
öffnen und durch Drücken auf die
Verriegelung entfernen.
Je nach Ausführung sind verschie‐
dene Sicherungskästen in der Instru‐
mententafel verfügbar:Nr.Stromkreis1Elektronisches Schlüssel‐
system / Diebstahlwarnanlage4Stopp-Start-Automatik5Erweiterte Einparkhilfe /
Kamera / Getriebesteuergerät7Verstärker8Heckscheibenwischer10Zentralverriegelung11Zentralverriegelung13Diebstahlwarnanlage16Elektrische Lenkunterstützung18OnStar21Innenleuchten22Handschuhfachbeleuchtung23Toter-Winkel-Warnsystem /
Außenspiegeleinstellung /
Induktives Laden24Elektrische Säulenbaugruppe25InnenspiegelNr.Stromkreis26Sicherheitsgurt anlegen27Kamera / Regensensor / Auto‐
matisches Fahrlicht28USB / Infotainment31Airbag33Steckdose vorn36Infotainment

232FahrzeugwartungNr.Stromkreis1Innenspiegel / Elektrische Lenk‐
unterstützung / Selektive Fahr‐
steuerung / Radar / Diesel-
Abgasanlage3Steuergerät für Anhängervor‐
rüstungen4Hupe5Windschutzscheibenwaschan‐
lage6Windschutzscheibenwaschan‐
lage7Zubehörsteckdose hinten10Türschlösser / Heckklappenver‐
riegelung11Türschlösser / Heckklappenver‐
riegelung12Stopp-Start-System / Diagnose‐
steckermodul / Bremssystem13Infotainment / Klimatisierungs‐
system14AlarmsireneNr.Stromkreis15Klimatisierungssystem16Stopp-Start-System / Brems‐
system17Instrument19Elektrische Säulenbaugruppe /
Fernbedienung am Lenkrad21Diebstahlwarnanlage22Kamera / Regensensor / Auto‐
matisches Fahrlicht23Sicherheitsgurt anlegen24Automatikgetriebe / Erweiterte
Einparkhilfe / Rundumsicht‐
system25Airbag26Elektronische Stabilitäts‐
regelung27Alarm28OnStar29InfotainmentNr.Stromkreis32Zigarettenanzünder / Steckdose
vorn34Heckscheibenheizung / Wind‐
schutzscheibenheizung / Induk‐
tives Laden35Lichtschalter / Diagnosestecker‐
modul36Beleuchtung

Fahrzeugwartung233Wagenwerkzeug
Fahrzeuge mit Reserverad
Die Bodenabdeckung im Laderaum
öffnen 3 75.
Abdeckung des Werkzeugkastens
entfernen.
Wagenheber, Abschleppöse, Unter‐
legkeile und Werkzeuge befinden
sich im Werkzeugkasten.
Fahrzeuge ohne Reserverad
Die Abschleppöse und Unterlegkeile
befinden sich in einem Kasten unter
der Bodenabdeckung im Laderaum.
Reifenreparaturset 3 238.
Fahrzeuge mit Lautsprechersystem
Die Abschleppöse und Unterlegkeile
befinden sich in einem Kasten unter
der Bodenabdeckung im Laderaum.
Reifenreparaturset 3 238.

234FahrzeugwartungRäder und ReifenReifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 270.Reifenbezeichnungen
Z. B. 225/55 R 18 98 V225:Reifenbreite in mm55:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat18:Felgendurchmesser in Zoll98:Tragfähigkeits-Kennzahl, z. B.
entspricht „98“ einer Tragfä‐
higkeit von 750 kgV:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 266.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.

Fahrzeugwartung235
Reifendruck 3 270.
Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln.
Motordaten 3 264.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 270.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in

236Fahrzeugwartungder Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Reifendruckverlust-Überwachungssystem
Das Reifendruckverlust-Überwa‐
chungssystem überprüft kontinuier‐
lich die Drehgeschwindigkeit aller vier
Räder und warnt bei niedrigem
Reifendruck während der Fahrt. Die
Überwachung basiert auf dem
Vergleich des Abrollumfangs der
Reifen mit Referenzwerten und weite‐
ren Signalen.
Wenn ein Reifen Druck verliert, leuch‐ tet die Kontrollleuchte w, und im
Driver Information Center wird eine
Warnmeldung angezeigt.In diesem Fall die Geschwindigkeit
senken sowie scharfe Kurven und
abruptes Bremsen vermeiden. Anhal‐
ten, sobald dies sicher möglich ist,
und den Reifendruck kontrollieren.
Kontrollleuchte w 3 101.
Nach erfolgter Korrektur des Reifen‐
drucks das System zurücksetzen,
damit die Kontrollleuchte erlischt und
das System den Reifendruck wieder
überwacht.Achtung
Das Reifendruckverlust-Überwa‐
chungssystem warnt lediglich vor
niedrigem Reifendruck und kann
die regelmäßige Reifenwartung
durch den Halter nicht ersetzen.
Bei einer Störung des Systems wird
im Driver Information Center eine
Meldung angezeigt. Den richtigen
Reifendruck einstellen und das
System zurücksetzen. Wenn die
Störung weiterhin angezeigt wird,
eine Werkstatt aufsuchen. Wenn das
ABS- oder ESC-System eine Funkti‐
onsstörung aufweist oder ein Reser‐
verad verwendet wird, ist das System
nicht betriebsbereit. Nach Montage
eines regulären Reifens den Reifen‐
druck bei kalten Reifen kontrollieren
und das System zurücksetzen.
Initialisierung des Systems
Nach der Korrektur des Reifendrucksund nach einem Radwechsel muss
das System neu initialisiert werden,
damit die neuen Referenzwerte für
den Abrollumfang angelernt werden
können:
1. Stets sicherstellen, dass alle vier Reifen den richtigen Reifendruck
aufweisen 3 270.
2. Parkbremse betätigen.

Fahrzeugwartung2373.w drücken, um das Reifendruck‐
verlust-Überwachungssystem
zurückzusetzen.
4. Das Zurücksetzen wird durch eine
kurz eingeblendete Meldung
bestätigt.
Nach der Initialisierung wird das
System während der Fahrt automa‐
tisch gemäß den neuen Reifendruck‐
werten kalibriert. Nach einer längeren Fahrstrecke passt das System die zur
Überwachung berücksichtigten
Druckwerte entsprechend an.
Den Reifendruck grundsätzlich bei
kalten Reifen kontrollieren.
In folgenden Fällen muss das System neu initialisiert werden:
● Der Reifendruck wurde geändert.
● Die Beladungsbedingungen haben sich geändert.
● Die Räder wurden vertauscht oder ersetzt.
Bei einer Reifenpanne oder einem
sehr schnellen Druckverlust erfolgt
die Warnung des Systems nicht
sofort. Dies liegt an der erforderlichen Berechnungszeit.Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht
werden.
Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Deren Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder und Hinter‐
räder regelmäßig umsetzen. Verge‐
wissern Sie sich, dass die Richtung
der Raddrehung gleich bleibt.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen nach 6 Jahren zu ersetzen.
Reifenumrüstung Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls das Reifen‐
druckverlust-Überwachungssystem
umprogrammiert und Änderungen
am Fahrzeug vorgenommen werden.
Reifendruckverlust-Überwachungs‐
system 3 236.
Das Etikett mit den Reifendrücken
ersetzen lassen.

238Fahrzeugwartung9Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.
9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei
Verwendung von Felgenschlössern
keine Radabdeckungen befestigen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 9 mm auftragen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind auf Reifen der
Größen 215/70R16, 215/65 R17,
225/55 R18 und 205/55 R19 zulässig.
Notrad
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
