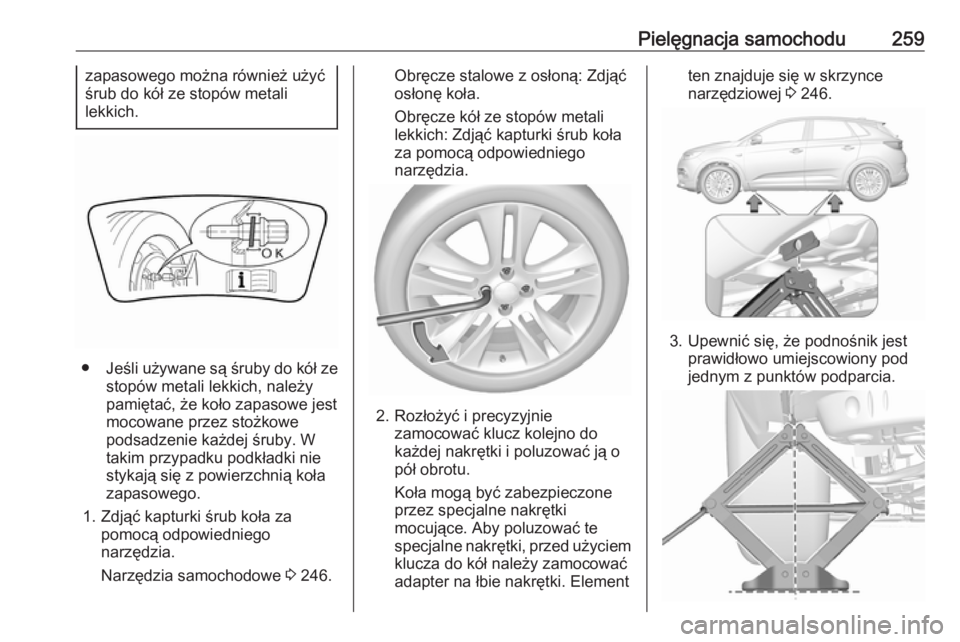

Pielęgnacja samochodu259zapasowego można również użyć
śrub do kół ze stopów metali
lekkich.
● Jeśli używane są śruby do kół ze
stopów metali lekkich, należy
pamiętać, że koło zapasowe jest
mocowane przez stożkowe
podsadzenie każdej śruby. W
takim przypadku podkładki nie
stykają się z powierzchnią koła
zapasowego.
1. Zdjąć kapturki śrub koła za pomocą odpowiedniego
narzędzia.
Narzędzia samochodowe 3 246.
Obręcze stalowe z osłoną: Zdjąć
osłonę koła.
Obręcze kół ze stopów metali
lekkich: Zdjąć kapturki śrub koła
za pomocą odpowiedniego
narzędzia.
2. Rozłożyć i precyzyjnie zamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter na łbie nakrętki. Element
ten znajduje się w skrzynce
narzędziowej 3 246.
3. Upewnić się, że podnośnik jest
prawidłowo umiejscowiony pod
jednym z punktów podparcia.
Page 262 of 307

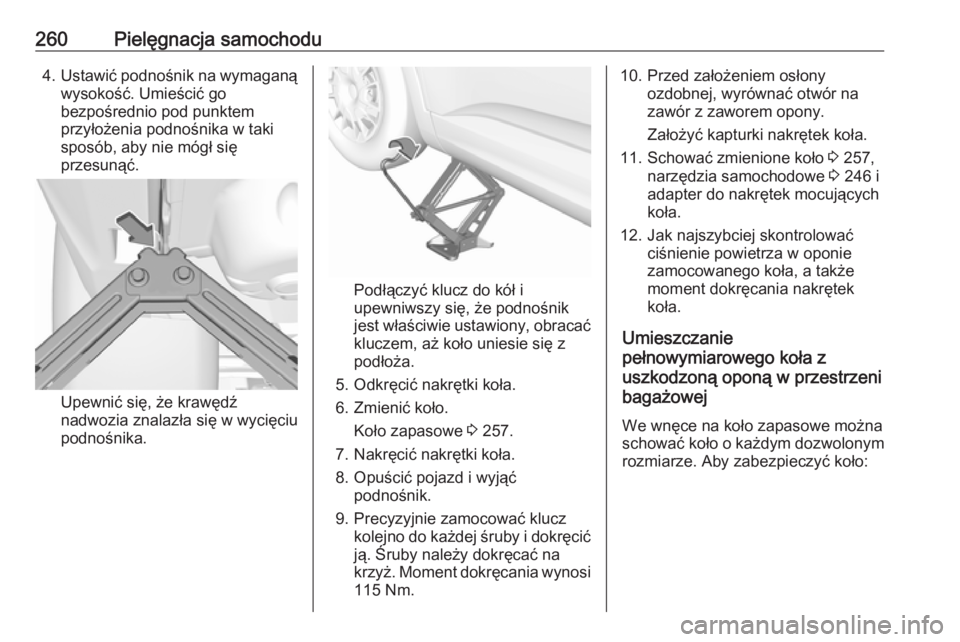

260Pielęgnacja samochodu4.Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Upewnić się, że krawędź
nadwozia znalazła się w wycięciu
podnośnika.
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Odkręcić nakrętki koła. 6. Zmienić koło. Koło zapasowe 3 257.
7. Nakręcić nakrętki koła.
8. Opuścić pojazd i wyjąć podnośnik.
9. Precyzyjnie zamocować klucz kolejno do każdej śruby i dokręcić
ją. Śruby należy dokręcać na
krzyż. Moment dokręcania wynosi
115 Nm.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
11. Schować zmienione koło 3 257,
narzędzia samochodowe 3 246 i
adapter do nakrętek mocujących koła.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Umieszczanie
pełnowymiarowego koła z
uszkodzoną oponą w przestrzeni
bagażowej
We wnęce na koło zapasowe można
schować koło o każdym dozwolonym
rozmiarze. Aby zabezpieczyć koło:
Page 263 of 307

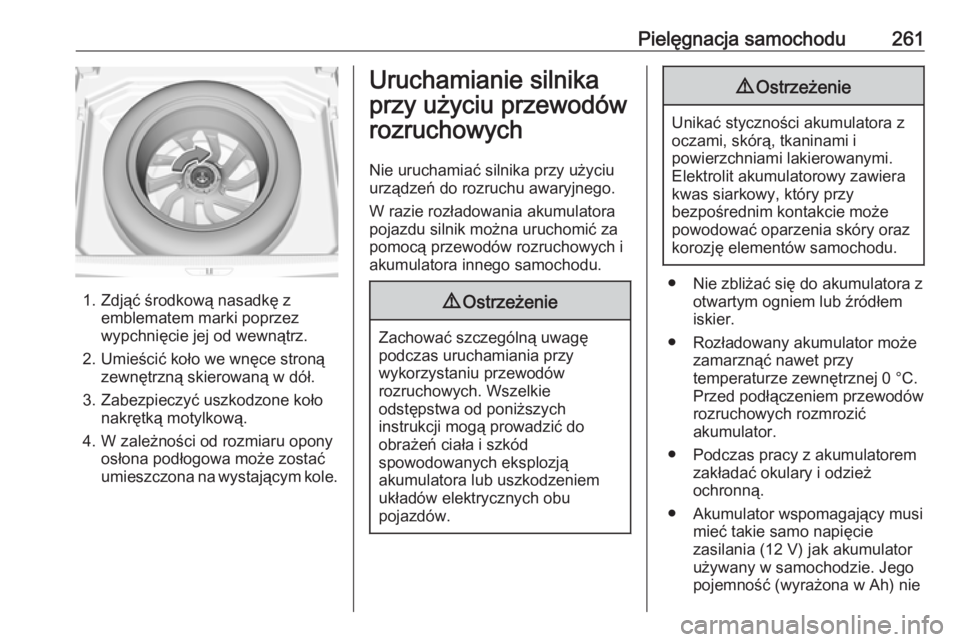

Pielęgnacja samochodu261
1. Zdjąć środkową nasadkę zemblematem marki poprzez
wypchnięcie jej od wewnątrz.
2. Umieścić koło we wnęce stroną zewnętrzną skierowaną w dół.
3. Zabezpieczyć uszkodzone koło nakrętką motylkową.
4. W zależności od rozmiaru opony osłona podłogowa może zostać
umieszczona na wystającym kole.
Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu
urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
● Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
● Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie
Page 264 of 307
262Pielęgnacja samochodumoże być dużo mniejsza od
pojemności rozładowanego
akumulatora.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.
● Zaciągnąć hamulec postojowy, skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów przestawić w położenie P.

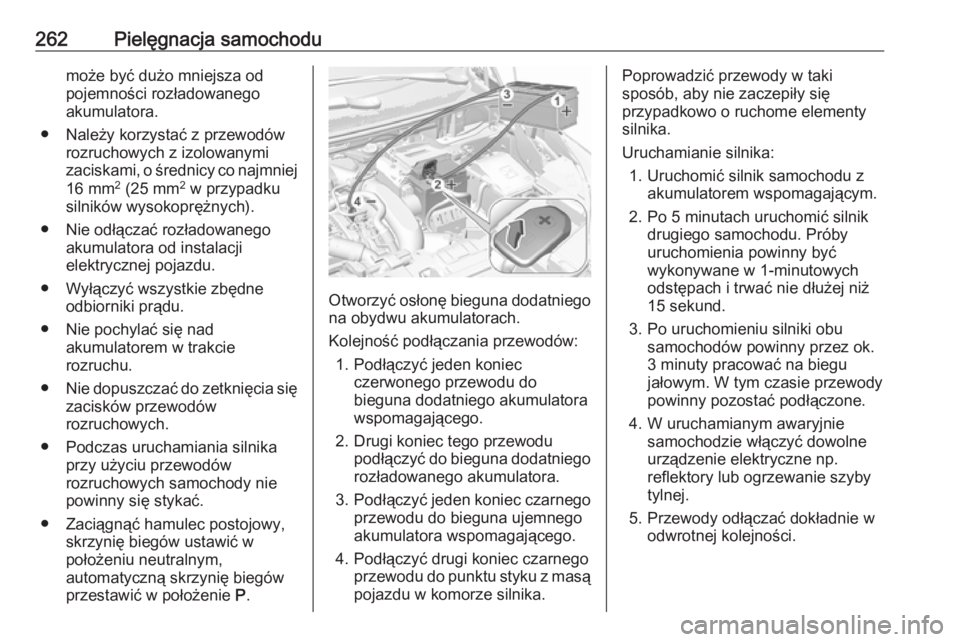

Otworzyć osłonę bieguna dodatniego
na obydwu akumulatorach.
Kolejność podłączania przewodów: 1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Podłączyć drugi koniec czarnego przewodu do punktu styku z masą
pojazdu w komorze silnika.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po 5 minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w 1-minutowych
odstępach i trwać nie dłużej niż
15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
3 minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.
4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne np.
reflektory lub ogrzewanie szyby
tylnej.
5. Przewody odłączać dokładnie w odwrotnej kolejności.
Page 265 of 307

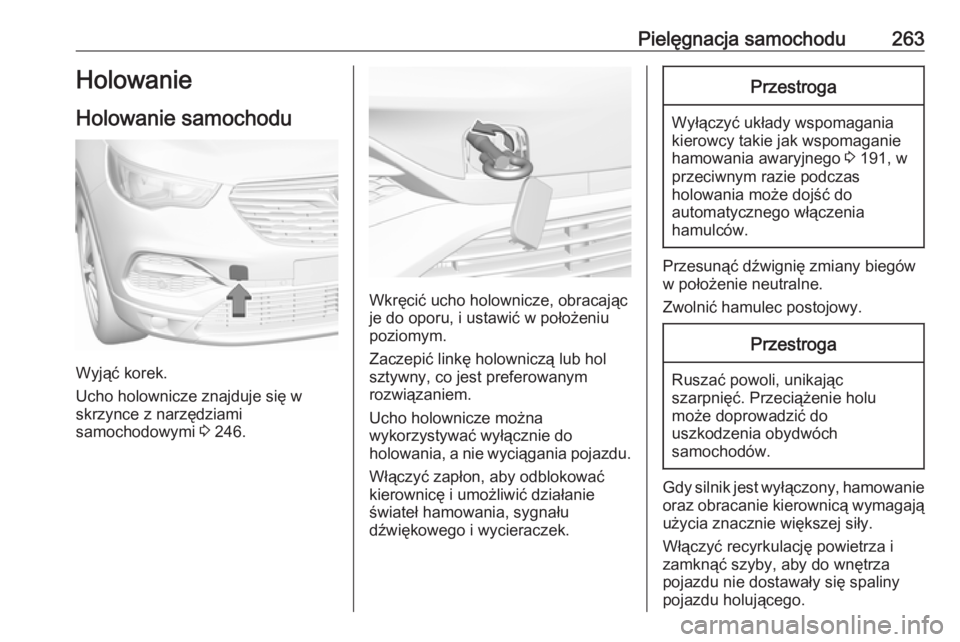

Pielęgnacja samochodu263Holowanie
Holowanie samochodu
Wyjąć korek.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 246.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokować kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Przestroga
Wyłączyć układy wspomagania
kierowcy takie jak wspomaganie
hamowania awaryjnego 3 191, w
przeciwnym razie podczas
holowania może dojść do
automatycznego włączenia
hamulców.
Przesunąć dźwignię zmiany biegów
w położenie neutralne.
Zwolnić hamulec postojowy.
Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Page 266 of 307

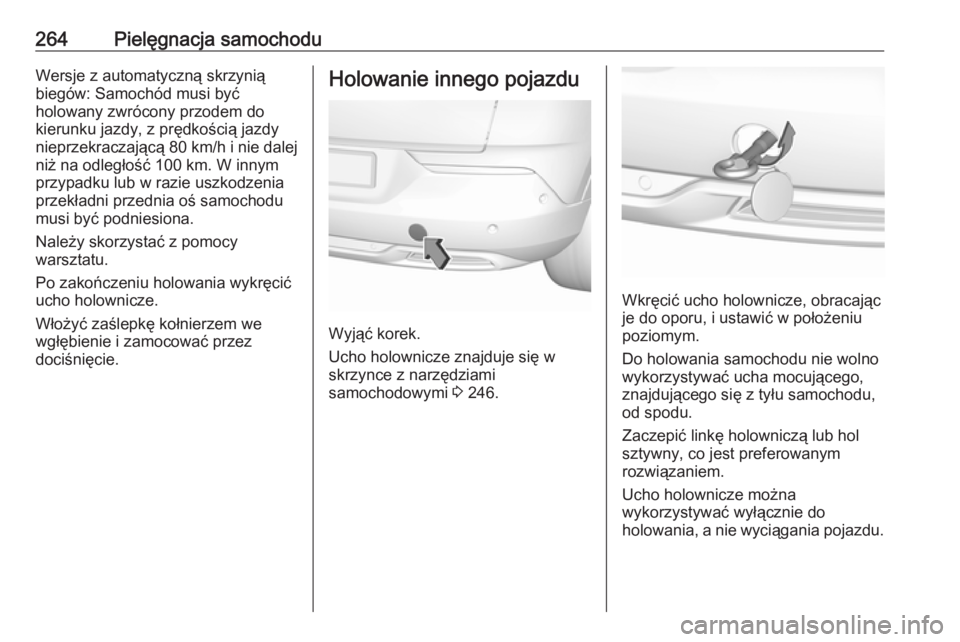

264Pielęgnacja samochoduWersje z automatyczną skrzyniąbiegów: Samochód musi być
holowany zwrócony przodem do
kierunku jazdy, z prędkością jazdy
nieprzekraczającą 80 km/h i nie dalej
niż na odległość 100 km. W innym
przypadku lub w razie uszkodzenia
przekładni przednia oś samochodu
musi być podniesiona.
Należy skorzystać z pomocy
warsztatu.
Po zakończeniu holowania wykręcić
ucho holownicze.
Włożyć zaślepkę kołnierzem we
wgłębienie i zamocować przez
dociśnięcie.Holowanie innego pojazdu
Wyjąć korek.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 246.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Do holowania samochodu nie wolno
wykorzystywać ucha mocującego,
znajdującego się z tyłu samochodu,
od spodu.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Page 267 of 307

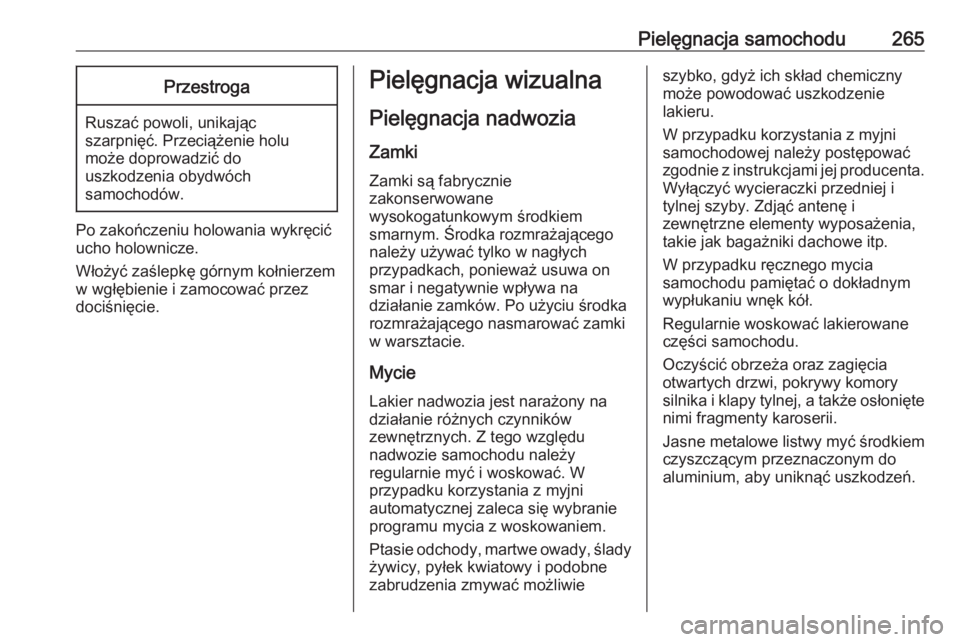

Pielęgnacja samochodu265Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Po zakończeniu holowania wykręcić
ucho holownicze.
Włożyć zaślepkę górnym kołnierzem
w wgłębienie i zamocować przez
dociśnięcie.
Pielęgnacja wizualna
Pielęgnacja nadwozia Zamki Zamki są fabrycznie
zakonserwowane
wysokogatunkowym środkiem
smarnym. Środka rozmrażającego
należy używać tylko w nagłych
przypadkach, ponieważ usuwa on
smar i negatywnie wpływa na
działanie zamków. Po użyciu środka
rozmrażającego nasmarować zamki
w warsztacie.
Mycie Lakier nadwozia jest narażony na
działanie różnych czynników
zewnętrznych. Z tego względu
nadwozie samochodu należy
regularnie myć i woskować. W
przypadku korzystania z myjni
automatycznej zaleca się wybranie
programu mycia z woskowaniem.
Ptasie odchody, martwe owady, ślady żywicy, pyłek kwiatowy i podobnezabrudzenia zmywać możliwieszybko, gdyż ich skład chemiczny
może powodować uszkodzenie
lakieru.
W przypadku korzystania z myjni
samochodowej należy postępować zgodnie z instrukcjami jej producenta.
Wyłączyć wycieraczki przedniej i tylnej szyby. Zdjąć antenę i
zewnętrzne elementy wyposażenia,
takie jak bagażniki dachowe itp.
W przypadku ręcznego mycia
samochodu pamiętać o dokładnym
wypłukaniu wnęk kół.
Regularnie woskować lakierowane części samochodu.
Oczyścić obrzeża oraz zagięcia
otwartych drzwi, pokrywy komory
silnika i klapy tylnej, a także osłonięte
nimi fragmenty karoserii.
Jasne metalowe listwy myć środkiem czyszczącym przeznaczonym do
aluminium, aby uniknąć uszkodzeń.
Page 268 of 307

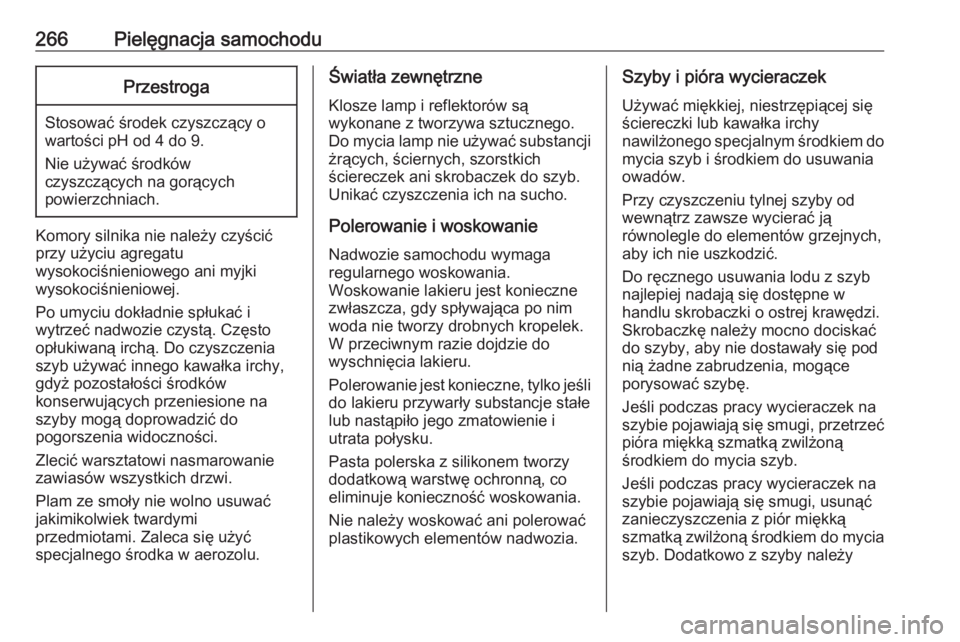

266Pielęgnacja samochoduPrzestroga
Stosować środek czyszczący o
wartości pH od 4 do 9.
Nie używać środków
czyszczących na gorących
powierzchniach.
Komory silnika nie należy czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Po umyciu dokładnie spłukać i
wytrzeć nadwozie czystą. Często
opłukiwaną irchą. Do czyszczenia
szyb używać innego kawałka irchy,
gdyż pozostałości środków
konserwujących przeniesione na
szyby mogą doprowadzić do
pogorszenia widoczności.
Zlecić warsztatowi nasmarowanie
zawiasów wszystkich drzwi.
Plam ze smoły nie wolno usuwać
jakimikolwiek twardymi
przedmiotami. Zaleca się użyć
specjalnego środka w aerozolu.
Światła zewnętrzne
Klosze lamp i reflektorów są
wykonane z tworzywa sztucznego.
Do mycia lamp nie używać substancji żrących, ściernych, szorstkich
ściereczek ani skrobaczek do szyb.
Unikać czyszczenia ich na sucho.
Polerowanie i woskowanie
Nadwozie samochodu wymaga
regularnego woskowania.
Woskowanie lakieru jest konieczne
zwłaszcza, gdy spływająca po nim
woda nie tworzy drobnych kropelek.
W przeciwnym razie dojdzie do
wyschnięcia lakieru.
Polerowanie jest konieczne, tylko jeśli do lakieru przywarły substancje stałe
lub nastąpiło jego zmatowienie i
utrata połysku.
Pasta polerska z silikonem tworzy
dodatkową warstwę ochronną, co
eliminuje konieczność woskowania.
Nie należy woskować ani polerować
plastikowych elementów nadwozia.Szyby i pióra wycieraczek
Używać miękkiej, niestrzępiącej się
ściereczki lub kawałka irchy
nawilżonego specjalnym środkiem do
mycia szyb i środkiem do usuwania
owadów.
Przy czyszczeniu tylnej szyby od
wewnątrz zawsze wycierać ją
równolegle do elementów grzejnych,
aby ich nie uszkodzić.
Do ręcznego usuwania lodu z szyb najlepiej nadają się dostępne w
handlu skrobaczki o ostrej krawędzi.
Skrobaczkę należy mocno dociskać
do szyby, aby nie dostawały się pod
nią żadne zabrudzenia, mogące
porysować szybę.
Jeśli podczas pracy wycieraczek na szybie pojawiają się smugi, przetrzeć
pióra miękką szmatką zwilżoną
środkiem do mycia szyb.
Jeśli podczas pracy wycieraczek na
szybie pojawiają się smugi, usunąć
zanieczyszczenia z piór miękką
szmatką zwilżoną środkiem do mycia szyb. Dodatkowo z szyby należy
Page 269 of 307

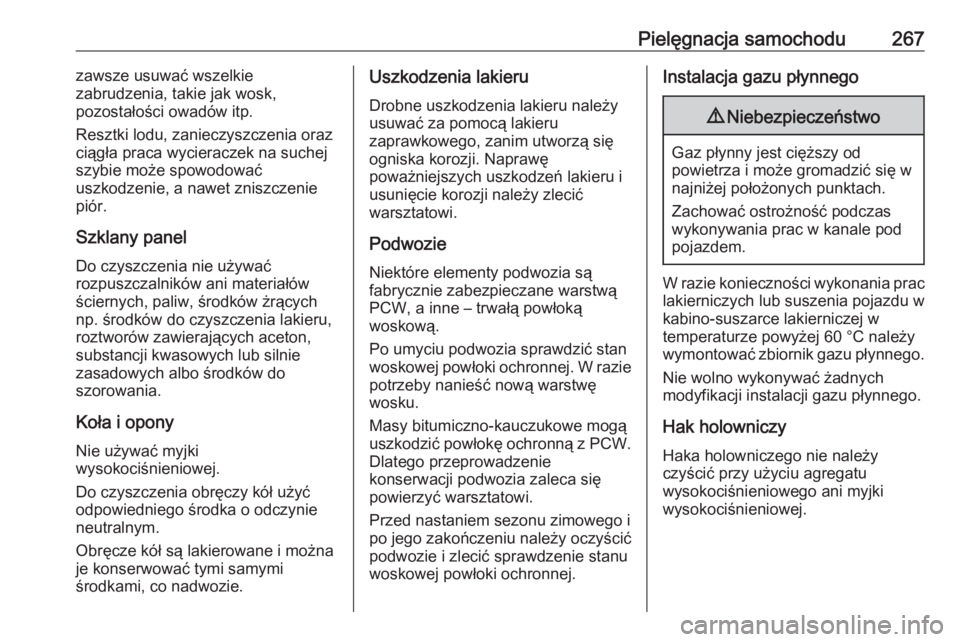

Pielęgnacja samochodu267zawsze usuwać wszelkie
zabrudzenia, takie jak wosk,
pozostałości owadów itp.
Resztki lodu, zanieczyszczenia oraz
ciągła praca wycieraczek na suchej
szybie może spowodować
uszkodzenie, a nawet zniszczenie
piór.
Szklany panel
Do czyszczenia nie używać
rozpuszczalników ani materiałów
ściernych, paliw, środków żrących
np. środków do czyszczenia lakieru,
roztworów zawierających aceton,
substancji kwasowych lub silnie
zasadowych albo środków do
szorowania.
Koła i opony
Nie używać myjki
wysokociśnieniowej.
Do czyszczenia obręczy kół użyć
odpowiedniego środka o odczynie
neutralnym.
Obręcze kół są lakierowane i można
je konserwować tymi samymi
środkami, co nadwozie.Uszkodzenia lakieru
Drobne uszkodzenia lakieru należy
usuwać za pomocą lakieru
zaprawkowego, zanim utworzą się
ogniska korozji. Naprawę
poważniejszych uszkodzeń lakieru i
usunięcie korozji należy zlecić
warsztatowi.
Podwozie Niektóre elementy podwozia są
fabrycznie zabezpieczane warstwą
PCW, a inne – trwałą powłoką
woskową.
Po umyciu podwozia sprawdzić stan
woskowej powłoki ochronnej. W razie
potrzeby nanieść nową warstwę
wosku.
Masy bitumiczno-kauczukowe mogą
uszkodzić powłokę ochronną z PCW. Dlatego przeprowadzenie
konserwacji podwozia zaleca się
powierzyć warsztatowi.
Przed nastaniem sezonu zimowego i
po jego zakończeniu należy oczyścić
podwozie i zlecić sprawdzenie stanu
woskowej powłoki ochronnej.Instalacja gazu płynnego9 Niebezpieczeństwo
Gaz płynny jest cięższy od
powietrza i może gromadzić się w
najniżej położonych punktach.
Zachować ostrożność podczas
wykonywania prac w kanale pod
pojazdem.
W razie konieczności wykonania prac
lakierniczych lub suszenia pojazdu w
kabino-suszarce lakierniczej w
temperaturze powyżej 60 °C należy
wymontować zbiornik gazu płynnego.
Nie wolno wykonywać żadnych
modyfikacji instalacji gazu płynnego.
Hak holowniczy
Haka holowniczego nie należy
czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Page 270 of 307

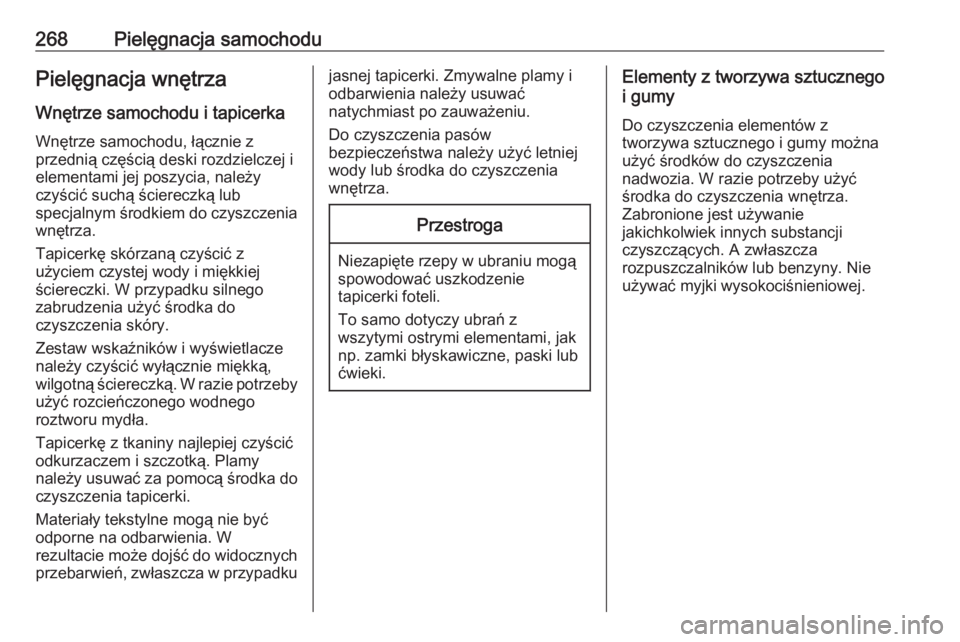

268Pielęgnacja samochoduPielęgnacja wnętrza
Wnętrze samochodu i tapicerka Wnętrze samochodu, łącznie z
przednią częścią deski rozdzielczej i
elementami jej poszycia, należy
czyścić suchą ściereczką lub
specjalnym środkiem do czyszczenia
wnętrza.
Tapicerkę skórzaną czyścić z
użyciem czystej wody i miękkiej
ściereczki. W przypadku silnego
zabrudzenia użyć środka do
czyszczenia skóry.
Zestaw wskaźników i wyświetlacze
należy czyścić wyłącznie miękką,
wilgotną ściereczką. W razie potrzeby użyć rozcieńczonego wodnego
roztworu mydła.
Tapicerkę z tkaniny najlepiej czyścić
odkurzaczem i szczotką. Plamy
należy usuwać za pomocą środka do
czyszczenia tapicerki.
Materiały tekstylne mogą nie być
odporne na odbarwienia. W
rezultacie może dojść do widocznych
przebarwień, zwłaszcza w przypadkujasnej tapicerki. Zmywalne plamy i
odbarwienia należy usuwać
natychmiast po zauważeniu.
Do czyszczenia pasów
bezpieczeństwa należy użyć letniej
wody lub środka do czyszczenia
wnętrza.Przestroga
Niezapięte rzepy w ubraniu mogą
spowodować uszkodzenie
tapicerki foteli.
To samo dotyczy ubrań z
wszytymi ostrymi elementami, jak
np. zamki błyskawiczne, paski lub
ćwieki.
Elementy z tworzywa sztucznego
i gumy
Do czyszczenia elementów z
tworzywa sztucznego i gumy można
użyć środków do czyszczenia
nadwozia. W razie potrzeby użyć
środka do czyszczenia wnętrza.
Zabronione jest używanie
jakichkolwiek innych substancji
czyszczących. A zwłaszcza
rozpuszczalników lub benzyny. Nie
używać myjki wysokociśnieniowej.
