OPEL GRANDLAND X 2018.75 Manuale di uso e manutenzione (in Italian)

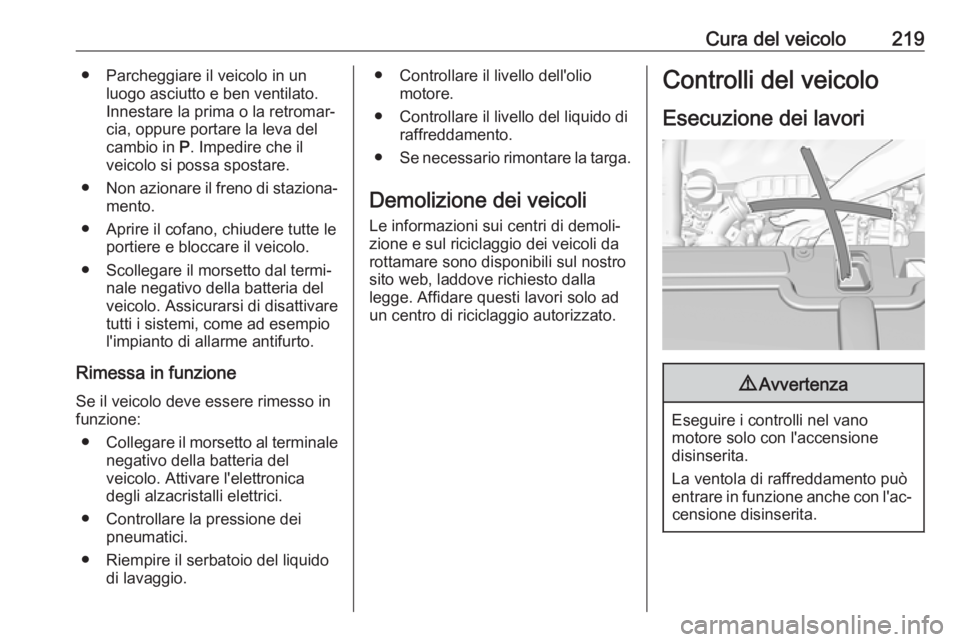

Cura del veicolo219● Parcheggiare il veicolo in unluogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva del
cambio in P. Impedire che il
veicolo si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.● Controllare il livello dell'oliomotore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.

220Cura del veicolo9Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura Apertura della portiera del condu‐
cente.
Tirare la leva di sblocco e riportarla
alla posizione originale.
Premere la chiusura di sicurezza
verso l'alto e aprire il cofano.
Bloccare l'asta di supporto del
cofano.
Chiusura
Prima di chiudere il cofano, spingere
l'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari per
prevenire danni al motore. Assicu‐ rarsi che sia utilizzato olio con lespecifiche corrette.
Liquidi e lubrificanti raccomandati
3 260.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.

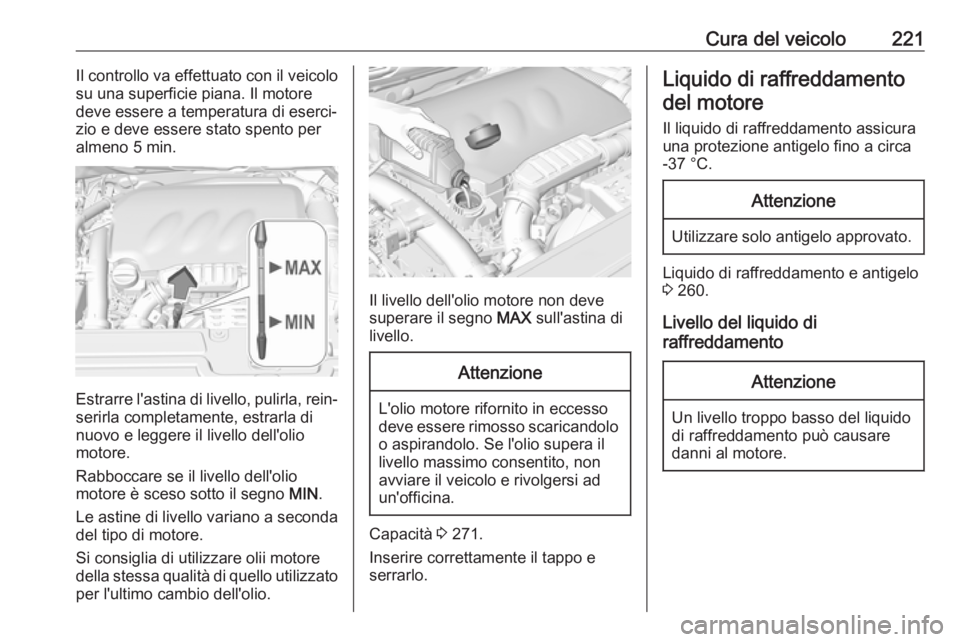

Cura del veicolo221Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno 5 min.
Estrarre l'astina di livello, pulirla, rein‐
serirla completamente, estrarla di
nuovo e leggere il livello dell'olio
motore.
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.
Le astine di livello variano a seconda
del tipo di motore.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve
superare il segno MAX sull'astina di
livello.
Attenzione
L'olio motore rifornito in eccesso
deve essere rimosso scaricandolo
o aspirandolo. Se l'olio supera il livello massimo consentito, non
avviare il veicolo e rivolgersi ad
un'officina.
Capacità 3 271.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento assicura
una protezione antigelo fino a circa
-37 °C.Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 260.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

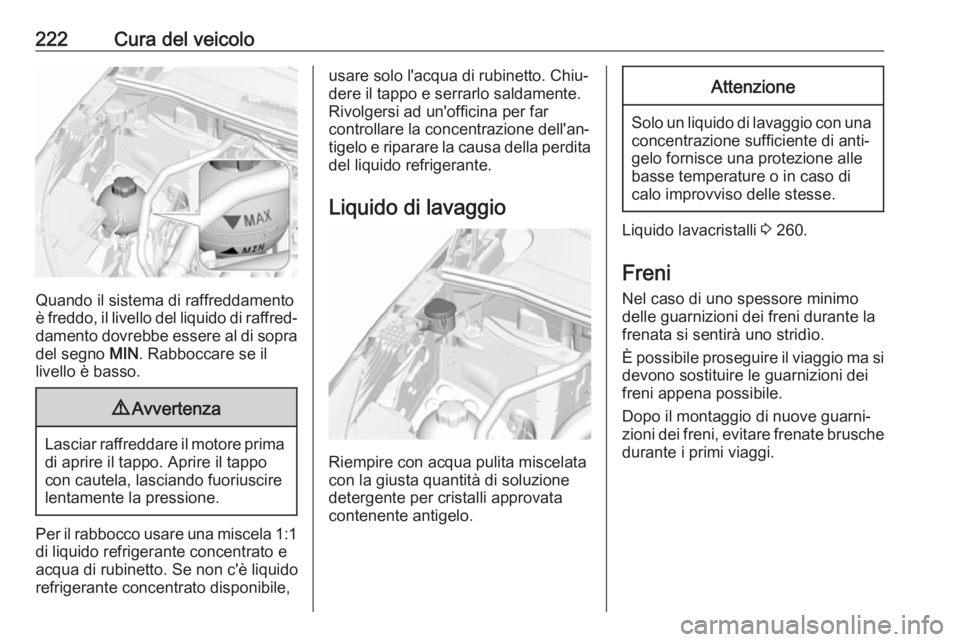

222Cura del veicolo
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
del segno MIN. Rabboccare se il
livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela 1:1
di liquido refrigerante concentrato e
acqua di rubinetto. Se non c'è liquido
refrigerante concentrato disponibile,
usare solo l'acqua di rubinetto. Chiu‐
dere il tappo e serrarlo saldamente.
Rivolgersi ad un'officina per far
controllare la concentrazione dell'an‐
tigelo e riparare la causa della perdita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvata
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Liquido lavacristalli 3 260.
Freni Nel caso di uno spessore minimo
delle guarnizioni dei freni durante la
frenata si sentirà uno stridìo.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche
durante i primi viaggi.

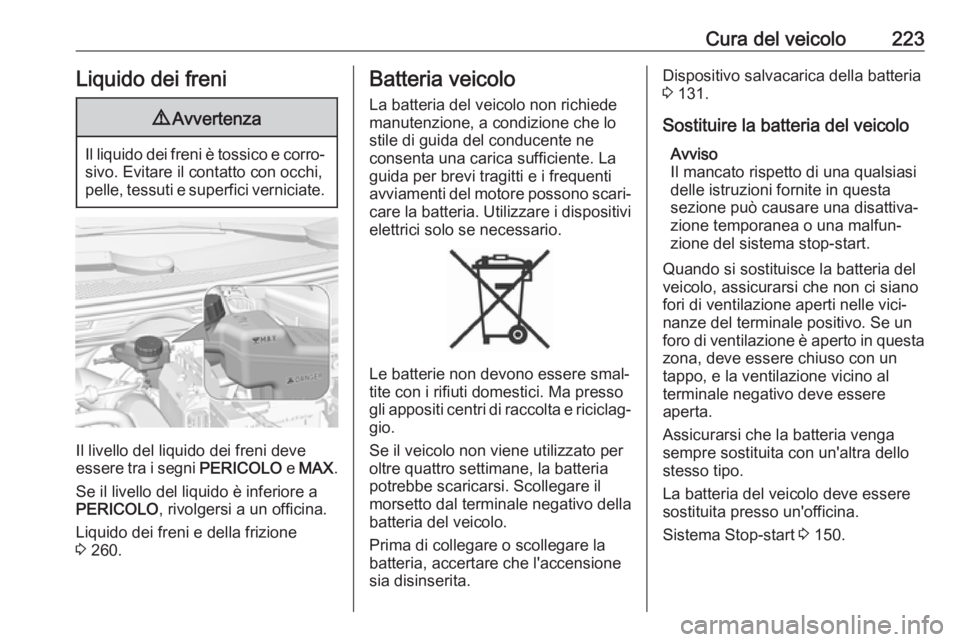

Cura del veicolo223Liquido dei freni9Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.
Il livello del liquido dei freni deve
essere tra i segni PERICOLO e MAX .
Se il livello del liquido è inferiore a
PERICOLO , rivolgersi a un officina.
Liquido dei freni e della frizione
3 260.
Batteria veicolo
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Utilizzare i dispositivi
elettrici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 131.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Assicurarsi che la batteria venga sempre sostituita con un'altra dello
stesso tipo.
La batteria del veicolo deve essere
sostituita presso un'officina.
Sistema Stop-start 3 150.

224Cura del veicoloRicaricare la batteria del veicolo9Avvertenza
Su veicoli dotati di sistema start-
stop, accertarsi che il potenziale di carica non superi 14,6 V quando siutilizza un caricabatterie. Altri‐
menti la batteria del veicolo
potrebbe danneggiarsi.
Avviamento di emergenza 3 250.
Etichetta di avvertimento
Significato dei simboli: ● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● Consultare il manuale d'uso per ulteriori informazioni.
● Nelle vicinanze della batteria può
essere presente del gas esplo‐ sivo.Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare il sistema di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi ogni volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo almeno 5 secondi. Se il
motore non si avvia, rivolgersi ad un'officina.

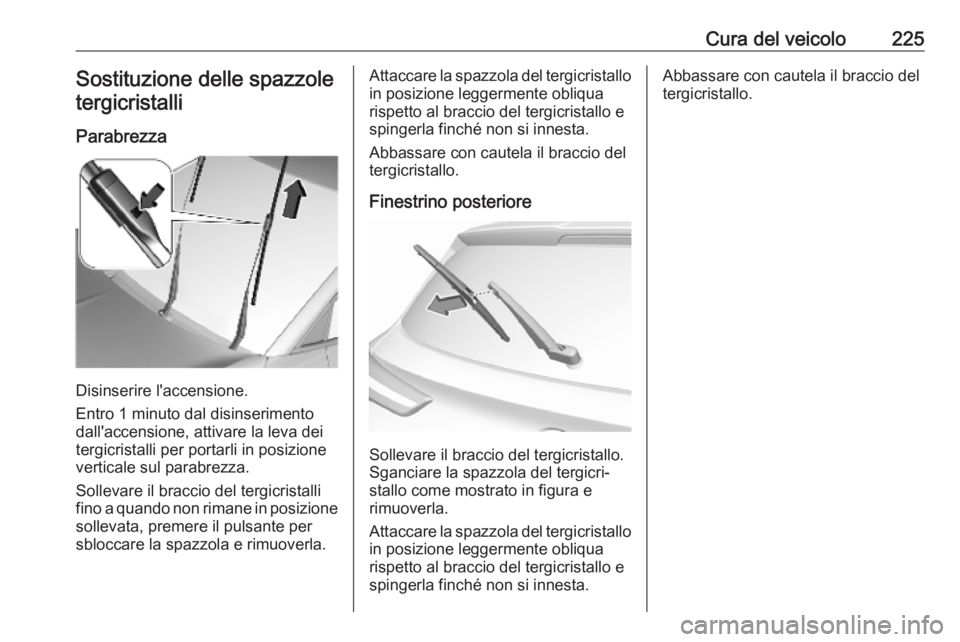

Cura del veicolo225Sostituzione delle spazzole
tergicristalli
Parabrezza
Disinserire l'accensione.
Entro 1 minuto dal disinserimento
dall'accensione, attivare la leva dei
tergicristalli per portarli in posizione
verticale sul parabrezza.
Sollevare il braccio del tergicristalli fino a quando non rimane in posizione
sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del tergicristallo.
Finestrino posteriore
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.

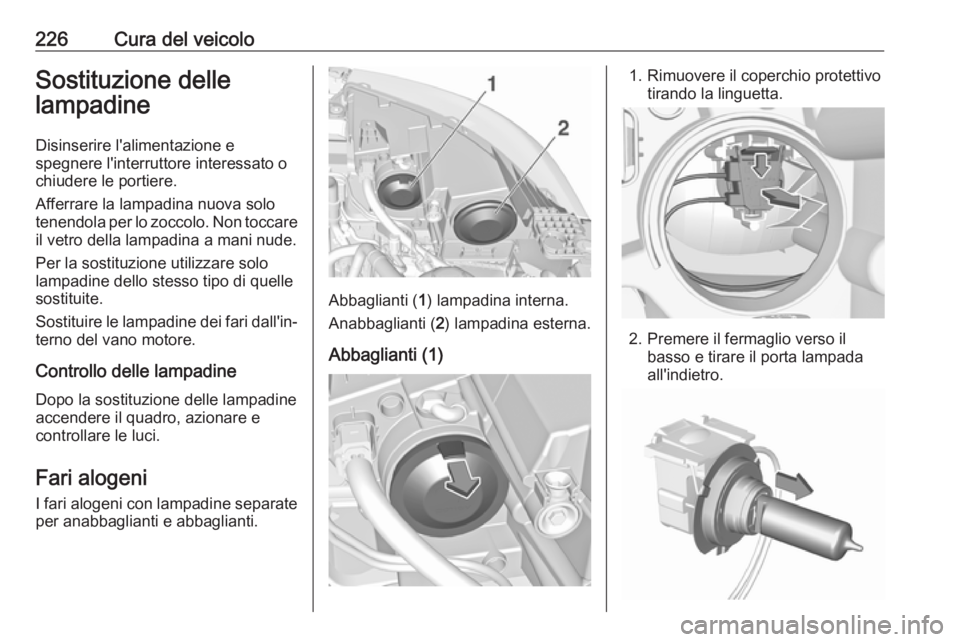

226Cura del veicoloSostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore interessato o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadineaccendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti.
Abbaglianti ( 1) lampadina interna.
Anabbaglianti ( 2) lampadina esterna.
Abbaglianti (1)
1. Rimuovere il coperchio protettivo tirando la linguetta.
2. Premere il fermaglio verso ilbasso e tirare il porta lampada
all'indietro.

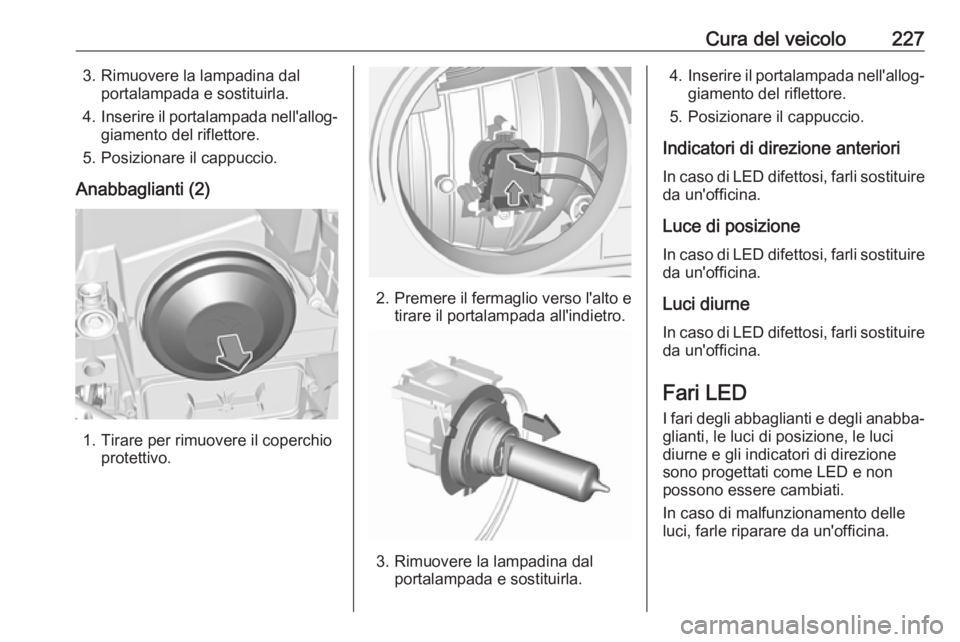

Cura del veicolo2273. Rimuovere la lampadina dalportalampada e sostituirla.
4. Inserire il portalampada nell'allog‐
giamento del riflettore.
5. Posizionare il cappuccio.
Anabbaglianti (2)
1. Tirare per rimuovere il coperchio protettivo.
2.Premere il fermaglio verso l'alto e
tirare il portalampada all'indietro.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4.Inserire il portalampada nell'allog‐
giamento del riflettore.
5. Posizionare il cappuccio.
Indicatori di direzione anteriori
In caso di LED difettosi, farli sostituire da un'officina.
Luce di posizione
In caso di LED difettosi, farli sostituire da un'officina.
Luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci
diurne e gli indicatori di direzione
sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.

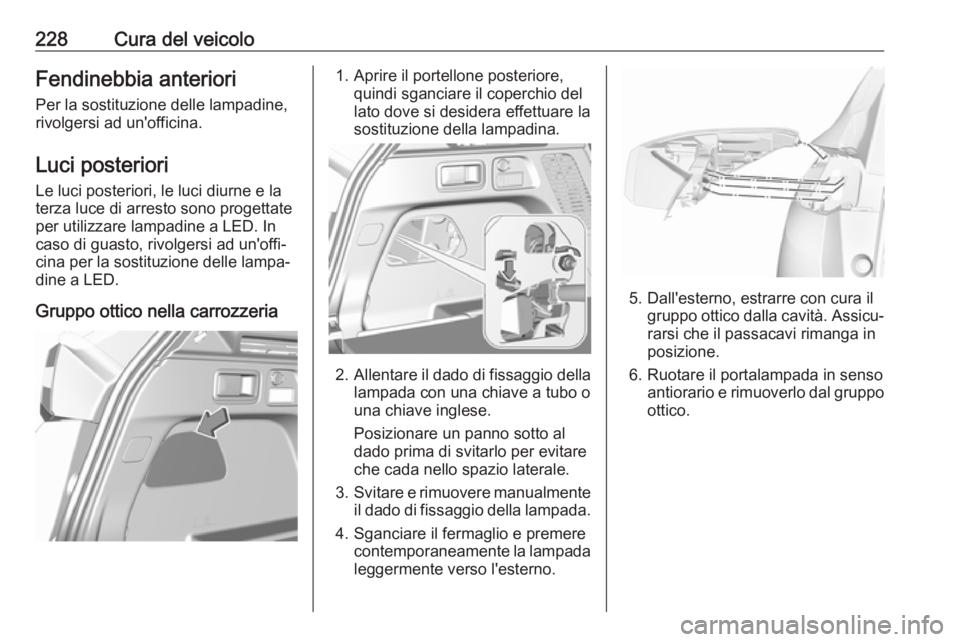

228Cura del veicoloFendinebbia anterioriPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luci posteriori
Le luci posteriori, le luci diurne e la
terza luce di arresto sono progettate
per utilizzare lampadine a LED. In
caso di guasto, rivolgersi ad un'offi‐
cina per la sostituzione delle lampa‐
dine a LED.
Gruppo ottico nella carrozzeria1. Aprire il portellone posteriore, quindi sganciare il coperchio del
lato dove si desidera effettuare la
sostituzione della lampadina.
2. Allentare il dado di fissaggio della
lampada con una chiave a tubo o
una chiave inglese.
Posizionare un panno sotto al
dado prima di svitarlo per evitare
che cada nello spazio laterale.
3. Svitare e rimuovere manualmente
il dado di fissaggio della lampada.
4. Sganciare il fermaglio e premere contemporaneamente la lampada
leggermente verso l'esterno.
5. Dall'esterno, estrarre con cura il gruppo ottico dalla cavità. Assicu‐rarsi che il passacavi rimanga in
posizione.
6. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
