Cura del veicolo2399Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei
pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐ tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Sistema di rilevamentoperdita di pressione
pneumatici
Il sistema di rilevamento perdita dipressione pneumatici controlla
costantemente la velocità di rotazione
delle quattro ruote e avvisa il condu‐
cente in caso di pressione bassa
durante la marcia. Questo viene otte‐
nuto confrontando la circonferenza di
rotolamento degli pneumatici con dei
valori di riferimento e altri segnali.
In caso di perdita di pressione in uno
degli pneumatici, la spia w si accende
e viene visualizzato un messaggio di
avvertimento nel Driver Information
Center.In tal caso, ridurre la velocità ed
evitare curve e frenate brusche. Non
appena si ha l'opportunità di arrestare
il veicolo in condizioni di sicurezza,
controllare la pressione pneumatici.
Spia di controllo w 3 103.
Dopo aver regolato la pressione
pneumatici, avviare il sistema per
permettere alla spia di spegnersi,
quindi riavviarlo.Attenzione
Il sistema di rilevamento perdita
pressione pneumatici segnala
un'eventuale bassa pressione dei
pneumatici e non sostituisce la
regolare manutenzione degli
stessi da parte del conducente.
In caso di malfunzionamento del
sistema, il Driver Information Center
(DIC) visualizza un messaggio. Impo‐ stare la pressione pneumatici correttae riavviare il sistema. Se il malfunzio‐
namento continua ad essere segna‐
lato, rivolgersi a un'officina. Non è
possibile utilizzare il sistema quando
ABS o ESC ha un malfunzionamento

240Cura del veicoloo mentre si usa una ruota di scorta
temporanea. Dopo aver rimontato il
pneumatico, controllare la pressione
a pneumatici freddi e avviare il
sistema.
Inizializzazione del sistema
In seguito ad una correzione della
pressione pneumatici o al cambio di
una ruota, è necessario avviare il sistema per permettere la memoriz‐zazione dei nuovi valori di circonfe‐
renza di riferimento:
1. Assicurarsi sempre che tutti e quattro i pneumatici abbiano la
corretta pressione 3 273.
2. Azionare il freno di staziona‐ mento.
3. Premere w per azzerare il
sistema di rilevamento perdita
pressione pneumatici.
4. L'azzeramento è confermato da un'indicazione a comparsa.
Una volta avviato, il sistema si calibra automaticamente con la nuova pres‐
sione pneumatici durante la marcia.
Dopo un certo periodo di marcia, il
sistema adotta e monitora i nuovi valori di pressione.
Controllare sempre la pressione
quando i pneumatici sono freddi.
Il sistema deve essere riavviato se: ● La pressione pneumatici è cambiata
● Le condizioni di carico del veicolo
sono cambiate
● Le ruote sono state cambiate di posizione o sostituiteIl sistema non segnala immediata‐
mente lo scoppio o il rapido sgonfiag‐ gio di un pneumatico. Ciò è dovuto al
tempo necessario ai relativi calcoli.
Profondità del battistrada Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza, i pneumatici vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non debba variare più di 2 mm.

Cura del veicolo241Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm) è osservabile quando il
battistrada è usurato fino a uno degli
indicatori di usura del battistrada
(TWI). La loro posizione è indicata da
contrassegni sul fianco del pneuma‐
tico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐
curarsi che tutte le ruote abbiano lo
stesso senso di rotazione.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di
sostituire i pneumatici ogni 6 anni.
Cambio di misura deipneumatici e dei cerchi
Se si utilizzano pneumatici di misura
diversa rispetto a quelli montati di
fabbrica, può essere necessario
riprogrammare il sistema di rileva‐
mento perdita di pressione pneuma‐
tici ed apportare altre modifiche al
veicolo.Sistema di rilevamento perdita pres‐
sione pneumatici 3 239.
Far sostituire l'etichetta recante la
pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o ruote non
adatti può causare incidenti e
invalidare il permesso di circola‐
zione del veicolo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti
relativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa
Madre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.
9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti incidenti.
Veicoli con i cerchi in acciaio: Quando si utilizzano i dadi di bloccaggio ruote,
non montare copricerchi.
Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.

242Cura del veicoloUtilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
9 mm (inclusa la chiusura della
catena).9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Le catene da neve sono ammesse sui
pneumatici di misura 215/70R16,
215/65 R17, 225/55 R18 e
205/55 R19.
Ruotino di scorta
L'uso delle catene da neve non è
consentito sulla ruota di scorta.
Kit di riparazione deipneumatici
È possibile riparare danni di lieve entità al battistrada con il kit di ripara‐
zione dei pneumatici.
Non rimuovere eventuali corpi estra‐ nei dal pneumatico.
Danni ai pneumatici di profondità
superiore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatici sgonfi:
Azionare il freno di stazionamento e
innestare la prima, la retromarcia o la posizione P.
Il kit di riparazione dei pneumatici si
trova nel vano di carico sotto la coper‐
tura del pianale.
1. Rimuovere la bombola del sigil‐ lante e il compressore.
2. Rimuovere l'etichetta con il limite di velocità dalla bombola del sigil‐lante e posizionarla dove possaessere vista dal conducente.

Cura del veicolo243
3. Rimuovere il cavo di collega‐mento elettrico e il flessibile dell'a‐ria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nella staffa sul compressore.
Posizionare il compressore
accanto al pneumatico in modo
che la bombola del sigillante sia in
posizione verticale.
6. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.
9. Collegare lo spinotto del
compressore alla presa elettrica oalla presa dell'accendisigari.
Perché funzioni correttamente, il
kit di riparazione dei pneumatici
può essere collegato solamente
alla presa di corrente anteriore da
12 V.
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in
funzione.
10. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di sigil‐
lante.

244Cura del veicolo11. Il manometro del compressoreindica brevemente un valore fino
a 600 kPa (6 bar) mentre la
bombola del sigillante si svuota
(circa 30 secondi). Poi la pres‐
sione inizia a scendere.
12. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti.
Pressione dei pneumatici 3 273.
Al raggiungimento della pressione corretta, spegnere il compres‐
sore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici.
Spostare il veicolo facendo
compiere un giro al pneumatico.
Ricollegare il kit di riparazione dei
pneumatici e continuare la proce‐
dura di gonfiaggio per 10 minuti.
Se ancora non si riesce a raggiun‐ gere la pressione prescritta, signi‐ fica che il danno al pneumatico è
eccessivo per consentire la ripa‐razione in questo modo. Rivol‐
gersi ad un'officina.
Scaricare la pressione in eccesso tramite il pulsante sul tubo dell'a‐
ria.
Non far funzionare il compressore
per più di 10 minuti.
14. Scollegare il kit di riparazione dei pneumatici. Rimuovere la
bombola del sigillante dalla staffa. Avvitare il flessibile di riempi‐
mento al connettore libero della
bombola di sigillante. Questo
impedisce la fuoriuscita di sigil‐
lante. Riporre il kit di riparazione
dei pneumatici nel vano di carico.
15. Pulire l'eventuale sigillante in eccesso con un panno.
16. Proseguire immediatamente laguida, in modo da distribuire
uniformemente il sigillante nel
pneumatico. Dopo aver percorso
circa 5 km ma non oltre 10 minuti
di viaggio, fermarsi e controllare la pressione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria sulla valvola dello
pneumatico. Gonfiare lo pneuma‐
tico come indicato in precedenza. Scaricare la pressione in eccessotramite il pulsante sul tubo dell'a‐
ria.

Cura del veicolo245Se la pressione pneumatici non è
scesa sotto 150 kPa (1,5 bar),
impostarla sul valore corretto. In
caso contrario, non utilizzare il
veicolo. Rivolgersi a un'officina
3 273.
Ripetere la procedura di controllo pressione dopo aver percorso altri
10 km ma non più di 10 minuti per assicurarsi che non vi sia una
perdita di pressione.
Se la pressione è scesa al di sotto
di 150 kPa (1,5 bar), il veicolo non
deve essere usato. Rivolgersi ad
un'officina.
17. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si avvertono rumori anomali o se
il compressore diventa caldo,
spegnerlo e attendere almeno
30 min.La valvola di sicurezza incorporata
si apre a una pressione di
700 kPa (7 bar).
Annotare la data di scadenza del kit. Dopo questa data, la sua capacità disigillatura non è più garantita. Fare
attenzione alle informazioni sulla
conservazione del flacone di sigil‐
lante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come
previsto dalle norme applicabili.
Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -30 °C.
Sostituzione delle ruote
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Se necessario, posizionare un cuneo sotto alla ruota diagonal‐
mente opposta a quella da sosti‐
tuire.● Azionare il freno di staziona‐ mento e innestare la prima, la
retromarcia o la posizione P.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire i bulloni delle ruote prima di avvitarli.9Avvertenza
Non ingrassare i bulloni di fissag‐
gio.

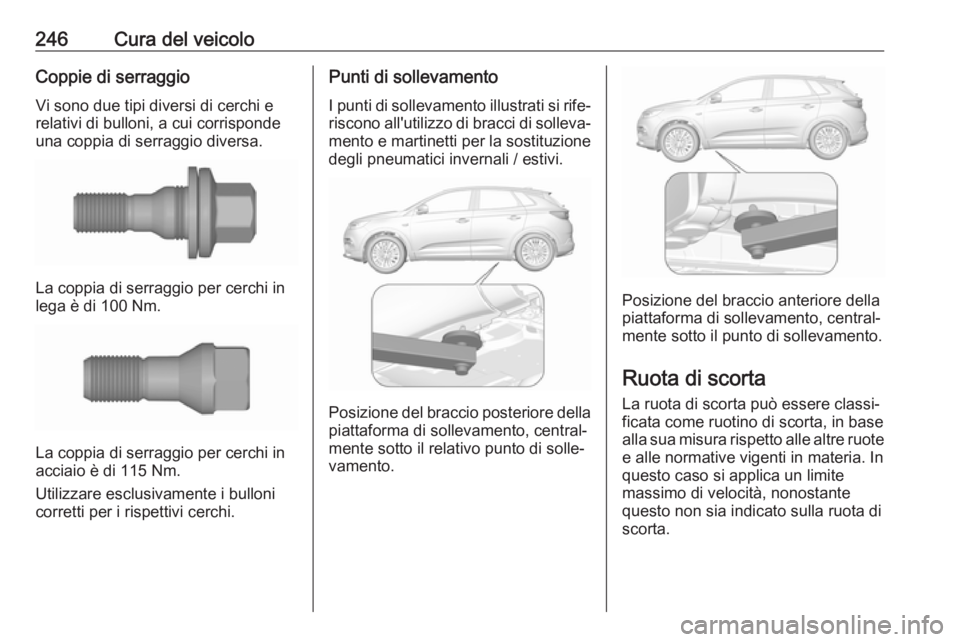

246Cura del veicoloCoppie di serraggioVi sono due tipi diversi di cerchi e
relativi di bulloni, a cui corrisponde
una coppia di serraggio diversa.
La coppia di serraggio per cerchi in
lega è di 100 Nm.
La coppia di serraggio per cerchi in
acciaio è di 115 Nm.
Utilizzare esclusivamente i bulloni
corretti per i rispettivi cerchi.
Punti di sollevamento
I punti di sollevamento illustrati si rife‐
riscono all'utilizzo di bracci di solleva‐ mento e martinetti per la sostituzione
degli pneumatici invernali / estivi.
Posizione del braccio posteriore della
piattaforma di sollevamento, central‐
mente sotto il relativo punto di solle‐ vamento.
Posizione del braccio anteriore della
piattaforma di sollevamento, central‐
mente sotto il punto di sollevamento.
Ruota di scorta
La ruota di scorta può essere classi‐
ficata come ruotino di scorta, in base
alla sua misura rispetto alle altre ruote
e alle normative vigenti in materia. In
questo caso si applica un limite
massimo di velocità, nonostante
questo non sia indicato sulla ruota di
scorta.

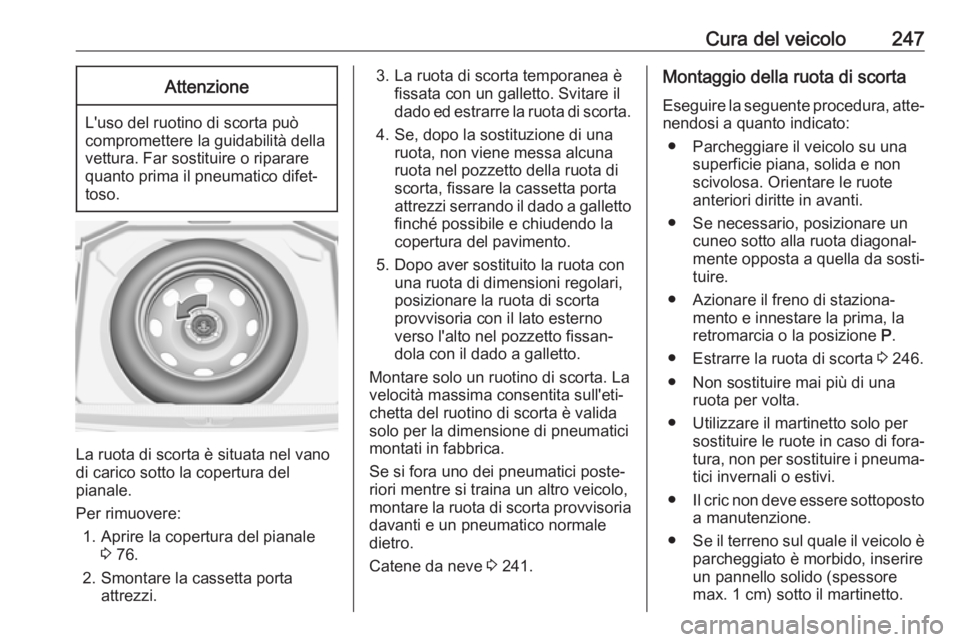

Cura del veicolo247Attenzione
L'uso del ruotino di scorta può
compromettere la guidabilità della vettura. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
La ruota di scorta è situata nel vano
di carico sotto la copertura del
pianale.
Per rimuovere: 1. Aprire la copertura del pianale 3 76.
2. Smontare la cassetta porta attrezzi.
3. La ruota di scorta temporanea èfissata con un galletto. Svitare il
dado ed estrarre la ruota di scorta.
4. Se, dopo la sostituzione di una ruota, non viene messa alcuna
ruota nel pozzetto della ruota di
scorta, fissare la cassetta porta
attrezzi serrando il dado a galletto
finché possibile e chiudendo la
copertura del pavimento.
5. Dopo aver sostituito la ruota con una ruota di dimensioni regolari,
posizionare la ruota di scorta
provvisoria con il lato esterno
verso l'alto nel pozzetto fissan‐
dola con il dado a galletto.
Montare solo un ruotino di scorta. La velocità massima consentita sull'eti‐
chetta del ruotino di scorta è valida
solo per la dimensione di pneumatici
montati in fabbrica.
Se si fora uno dei pneumatici poste‐
riori mentre si traina un altro veicolo, montare la ruota di scorta provvisoria
davanti e un pneumatico normale
dietro.
Catene da neve 3 241.Montaggio della ruota di scorta
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Se necessario, posizionare un cuneo sotto alla ruota diagonal‐
mente opposta a quella da sosti‐
tuire.
● Azionare il freno di staziona‐ mento e innestare la prima, laretromarcia o la posizione P.
● Estrarre la ruota di scorta 3 246.
● Non sostituire mai più di una ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.

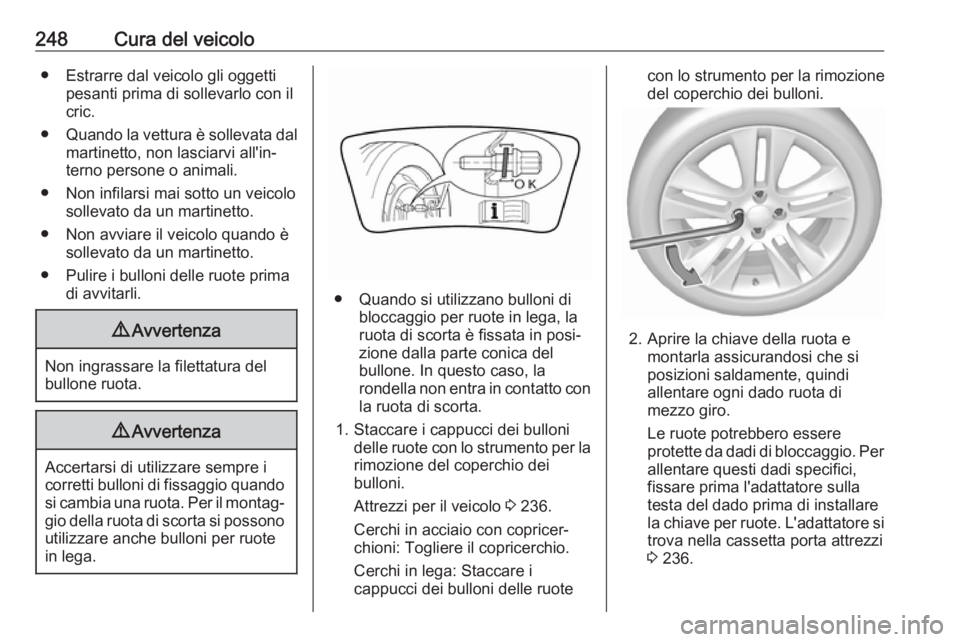

248Cura del veicolo● Estrarre dal veicolo gli oggettipesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐ terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire i bulloni delle ruote prima di avvitarli.9Avvertenza
Non ingrassare la filettatura del
bullone ruota.
9 Avvertenza
Accertarsi di utilizzare sempre i
corretti bulloni di fissaggio quando si cambia una ruota. Per il montag‐
gio della ruota di scorta si possono utilizzare anche bulloni per ruote
in lega.
● Quando si utilizzano bulloni di bloccaggio per ruote in lega, la
ruota di scorta è fissata in posi‐
zione dalla parte conica del
bullone. In questo caso, la
rondella non entra in contatto con
la ruota di scorta.
1. Staccare i cappucci dei bulloni delle ruote con lo strumento per larimozione del coperchio dei
bulloni.
Attrezzi per il veicolo 3 236.
Cerchi in acciaio con copricer‐
chioni: Togliere il copricerchio.
Cerchi in lega: Staccare i
cappucci dei bulloni delle ruote
con lo strumento per la rimozione
del coperchio dei bulloni.
2. Aprire la chiave della ruota e montarla assicurandosi che si
posizioni saldamente, quindi
allentare ogni dado ruota di
mezzo giro.
Le ruote potrebbero essere
protette da dadi di bloccaggio. Per
allentare questi dadi specifici,
fissare prima l'adattatore sulla
testa del dado prima di installare
la chiave per ruote. L'adattatore si trova nella cassetta porta attrezzi3 236.
