Přístroje a ovládací prvky89

90Přístroje a ovládací prvkyPřehledOSměrová světla 3 94XPřipomenutí bezpeč‐
nostního pásu 3 94vAirbag a předpínače
bezpečnostních pásů
3 94VVypnutí airbagu 3 95pSystém dobíjení
3 95ZKontrolka nesprávné
funkce 3 95HCo nejdříve proveďte
servis vozidla 3 95ZASTAVTEVypněte motor 3 96JKontrola systému
3 96RSystém brzd a spojky
3 96m ,
oElektrická parkovací
brzda 3 96EPorucha elektrické
parkovací brzdy 3 96uProtiblokovací systém
brzd (ABS) 3 97RŘazení převodových
stupňů 3 97)Varování o opuštění
jízdního pruhu 3 97LAsistent udržení
v jízdním pruhu 3 97bElektronická stabilizace
vozidla a systém
kontroly trakce 3 97WoVysoká teplota chladicí
kapaliny motoru 3 98!Žhavení 3 98%Filtr výfuku 3 98YKapalina AdBlue
3 98wSystém detekce úniku
vzduchu 3 98ITlak motorového oleje
3 99YoNízká hladina paliva
3 99DAutomatické vypnutí
Autostop 3 998Vnější osvětlení 3 999Tlumená světla 3 99CDálková světla 3 100fPodpora ovládání
dálkových světel
3 100>Přední mlhová světla
3 100øZadní světlo do mlhy
3 100 3 100mTempomat 3 100BUpozornění na mrtvý
úhel 3 100

Přístroje a ovládací prvky91ØAktivní brzdění
v kritické situaci 3 101ßOmezovač rychlosti
3 101hOtevřené dveře 3 101

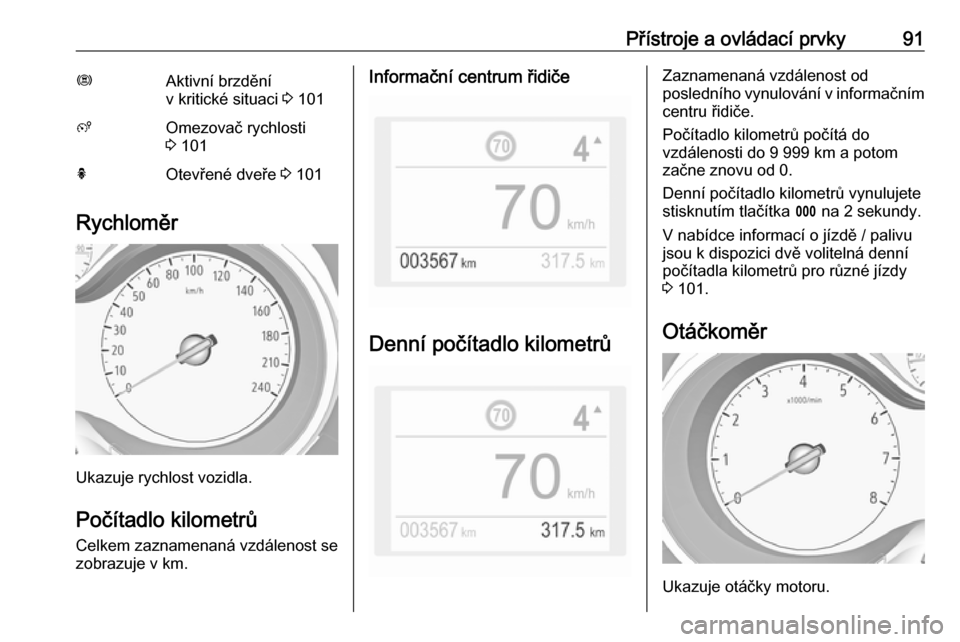

Rychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Celkem zaznamenaná vzdálenost se
zobrazuje v km.
Informační centrum řidiče
Denní počítadlo kilometrů
Zaznamenaná vzdálenost od
posledního vynulování v informačním centru řidiče.
Počítadlo kilometrů počítá do
vzdálenosti do 9 999 km a potom
začne znovu od 0.
Denní počítadlo kilometrů vynulujete
stisknutím tlačítka L na 2 sekundy.
V nabídce informací o jízdě / palivu
jsou k dispozici dvě volitelná denní
počítadla kilometrů pro různé jízdy
3 101.
Otáčkoměr
Ukazuje otáčky motoru.

92Přístroje a ovládací prvkyPokud je to možné, udržujte při každézařazené rychlosti nízké otáčky
motoru.Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje výšku hladiny paliva
v palivové nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka o.
Palivovou nádrž nesmíte nikdy zcela
vyprázdnit.
Protože v nádrži zůstalo nějaké
palivo, může být doplněné množství
menší než uvedený objem palivové
nádrže.
Ukazatel teploty chladicíkapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
50:motor ještě nedosáhl provozní
teploty90:normální provozní teplota130:teplota je příliš vysokáKontrolka o se rozsvítí, jestliže
teplota chladicí kapaliny je příliš
vysoká. Ihned vypněte motor.Výstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Sledování hladiny
motorového oleje
Po zapnutí zapalování se
v informačním centru řidiče následně
po servisních informacích na několik
sekund zobrazí stav výšky hladiny
motorového oleje.
Správný stav výšky hladina oleje je
indikován zprávou.
Pokud je výška hladiny oleje nízká,
bliká kontrolka I a zobrazí se zpráva
doplněná kontrolkou H.
Zkontrolujte výšku hladiny oleje
pomocí měrky oleje a podle potřeby
doplňte motorový olej.
Motorový olej 3 209.

Přístroje a ovládací prvky93Chyba měření je indikována zprávou.
Výšku hladiny oleje zkontrolujte
pomocí měrky.
Servisní displej Servisní systém poskytuje informace
o intervalu výměny motorového oleje
a filtru nebo servisu vozidla. Podle
jízdních podmínek se interval, v němž
je vyžadována výměna motorového
oleje a filtru, může značně lišit.
Servisní informace 3 246.
Požadovaný interval provedení
servisu se zobrazuje v informačním
centru řidiče po dobu 7 sekund po
zapnutí zapalování.
Informace o nutnosti provést servis se na displeji nezobrazí, pokud není
servis požadován v průběhu příštích
3000 nebo více kilometrů.
Pokud je v průběhu příštích 3000 km
vyžadován servis, zobrazí se na
několik sekund zbývající vzdálenost
nebo čas. Současně se jako
připomenutí trvale rozsvítí symbol <.Pokud je servis vyžadován za méně
než 1000 km , symbol < zabliká a dále
svítí trvale. Zbývající vzdálenost nebo
čas se zobrazí na několik sekund.
Překročení intervalu servisu je
signalizováno zprávou v informačním
centru řidiče, která udává
překročenou vzdálenost. Symbol <
zabliká a dále bude svítit trvale,
dokud nebude servis proveden.
Vynulování servisního intervalu Pro zajištění správné funkce se musí
indikátor servisu po každém
provedení servisu vynulovat.
Doporučujeme vyhledat pomoc
autorizovaného servisu.
Pokud provádíte servis svépomocí,
postupujte následovně:
● vypněte zapalování
● stiskněte a podržte tlačítko CHECK
● zapněte zapalování, zahájí se odpočítávání vzdálenosti
● po zobrazení údaje =0 tlačítko
uvolněte
Symbol < zmizí.Zobrazení servisních informací
Stav servisních informací můžete
kdykoli zobrazit stisknutím tlačítka
CHECK . Na několik sekund se
zobrazí servisní informace.
Servisní informace 3 246.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na výbavě vozidla
se umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.

94Přístroje a ovládací prvkyBarvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení aktivacemodrá:potvrzení aktivacebílá:potvrzení aktivace
Viz všechny kontrolky na různých
sestavách sdružených přístrojů 3 88.
Směrová světla
O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká
Jsou zapnuta směrová nebo
výstražná světla.
Rychlé blikání: závada směrového
světla nebo příslušné pojistky,
porucha směrových světel přívěsu.
Výměna žárovky 3 214.
Směrová světla 3 121.
Připomenutí
bezpečnostního pásu
Připomenutí zapnutí
bezpečnostních pásů na všech
sedadlech
Kontrolka X svítí nebo bliká červeně
na sestavě sdružených přístrojů
spolu se signalizací jednotlivých
bezpečnostních pásů na stropní
konzole.
● Při zapnutém zapalování se na sestavě sdružených přístrojů
rozsvítí kontrolka X a na stropní
konzole se rozsvítí příslušný
symbol, pokud není zapnut
bezpečnostní pás na kterémkoli
obsazeném sedadle.
● Po rozjetí vozidla bude kontrolka X na sestavě sdružených
přístrojů a příslušný symbol na
stropní konzole po určitou dobu
blikat spolu se zvukovým
signálem. Po určité době bude
kontrolka X svítit trvale, dokud
nebude příslušný bezpečnostní
pás zapnut, nebo pokud kterýkoli
spolujezdec rozepne
bezpečnostní pás.
Bezpečnostní pásy 3 52.
Airbag a předpínače bezpečnostních pásů
v svítí červeně.
Při zapnutí zapalování se kontrolka rozsvítí na dobu přibližně 4 sekundy.
Pokud se nerozsvítí, po uplynutí
4 sekund nezhasne nebo se rozsvítí
za jízdy, došlo k poruše v systému
airbagů. Vyhledejte pomoc v servisu.
V tom případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.

Přístroje a ovládací prvky95Aktivace předpínačů bezpečnostních
pásů nebo airbagů je signalizována
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače bezpečnostních pásů
3 52.
Systém airbagů 3 56.
Vypnutí airbagu
Ó ON svítí žlutě.
Airbag předního spolujezdce je
zapnutý.
* OFF svítí žlutě.
Airbag předního spolujezdce je
vypnutý.
Vypnutí airbagu 3 60.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné funkce
Z svítí nebo bliká žlutě.Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud bliká za chodu motoru
Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Brzy proveďte servis vozidla H svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Může se rozsvítit spolu s dalšími
kontrolkami a příslušnými zprávami
v informačním centru řidiče.
Neprodleně vyhledejte pomoc
v servisu.

96Přístroje a ovládací prvkyVypněte motorY svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Rozsvítí se spolu s jinými
kontrolkami, je doprovázena se
varovným zvukovým signálem a v
informačním centru řidiče se zobrazí
odpovídající zpráva.
Vypněte ihned motor a vyhledejte
pomoc v servisu.
Kontrola systému Kontrolka J se svítí žlutě nebo
červeně.
Svítí žlutě
Byla zjištěna méně závažná závada
motoru.
Svítí červeně Byla zjištěna závažná závada
motoru.
Co možná nejdříve vypněte motor
a vyhledejte pomoc autorizovaného
servisu.Systém brzd a spojky
R svítí červeně.
Hladina brzdové a spojkové kapaliny je příliš nízká.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Brzdová kapalina 3 212.
Elektrická ruční brzda
m svítí nebo bliká červeně.
Svítí Elektrická parkovací brzda jezatažena 3 154.
Bliká
Elektrická parkovací brzda není
automaticky zatažena. Zatažení nebo uvolnění je nesprávné.
9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
o svítí žlutě.
Svítí Automatické ovládání je
deaktivováno nebo je vadné.
Automatické ovládání znovu aktivujte
nebo, v případě závady, dejte příčinu opravit v servisní dílně.
Automatické ovládání 3 154.
Porucha elektrické ruční brzdy
E svítí žlutě.
Svítí V elektrické parkovací brzdě se
vyskytuje závada 3 154.

Přístroje a ovládací prvky979Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika sekundách nezhasne, nebo jestliže
se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
soustava vozidla je i nadále funkční,
ale bez možnosti regulace systémem
ABS.
Protiblokovací systém brzd 3 153.
Řazení převodových stupňů
Pokud je z důvodu úspory paliva
doporučeno zařazení vyššího
převodového stupně, zobrazí se R
s číslem vyššího převodového
stupně.
Varování o opuštění
jízdního pruhu
) svítí zeleně nebo bliká žlutě.
Svítí zeleně
Systém je zapnutý a připravený
k činnosti.
Bliká žlutě
Systém zaznamenal nechtěnou
změnu jízdního pruhu.
Varování o opuštění jízdního pruhu
3 193.
Asistent udržení v jízdním pruhu
a svítí zeleně či žlutě, nebo žlutě
bliká.
Svítí zeleně
Systém je zapnutý a připravený
k činnosti.Svítí žlutě
Systém detekuje přiblížení značení jízdního pruhu bez použití ukazatelů
směru.
Bliká žlutě Systém detekuje značné odchýlení
z jízdního pruhu.
Asistent udržení v jízdním pruhu
3 194.
Elektronické řízení stability a systém kontroly prokluzu
b svítí nebo bliká žlutě.
Svítí V systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.
Nechte příčinu poruchy odstranit
v servisu.

98Přístroje a ovládací prvkyBlikáSystém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Systém elektronické stabilizace
vozidla a kontroly trakce 3 157.
Systém Selective Ride Control, pro přizpůsobení jízdních vlastností,
3 158.
Teplota chladicí kapaliny motoru
o svítí červeně.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor.Výstraha
Teplota chladicí kapaliny je příliš
vysoká.
Zkontrolujte ihned hladinu chladicí
kapaliny 3 210.
Jestliže je chladicí kapaliny
dostatečné množství, obraťte se na
servis.
Žhavení ! svítí žlutě.
Žhavení vznětového motoru je
aktivní. Zapne se pouze při nízké
venkovní teplotě. Motor nastartujte až po zhasnutí kontrolky.
Startování motoru 3 140.
Filtr výfuku
% nebo H svítí žlutě.
Filtr výfuku vyžaduje vyčištění. Pokračujte v jízdě, dokud kontrolka
nezhasne.
Svítí dočasně
Zahájení saturace filtru výfuku. Co možná nejdříve zahajte proces
čištění filtru jízdou s vozidlem
rychlostí minimálně 60 km/h.Svítí trvale
Signalizace nízké úrovně aditiva.Vyhledejte pomoc v servisu.
Filtr výfuku 3 145.
AdBlue
Y bliká nebo svítí žlutě.
Svítí žlutě
Zbývající jízdní dosah je 600 km až
2400 km.
Bliká žlutě
Zbývající jízdní dosah je 0 až
600 km.
Hladina AdBlue je nízká. Co nejdříve
doplňte AdBlue, abyste předešli
zamezení startu motoru. Lze doplnit
až 10 l AdBlue.
AdBlue 3 146.
Systém detekce úniku vzduchu
w svítí nebo bliká žlutě.
