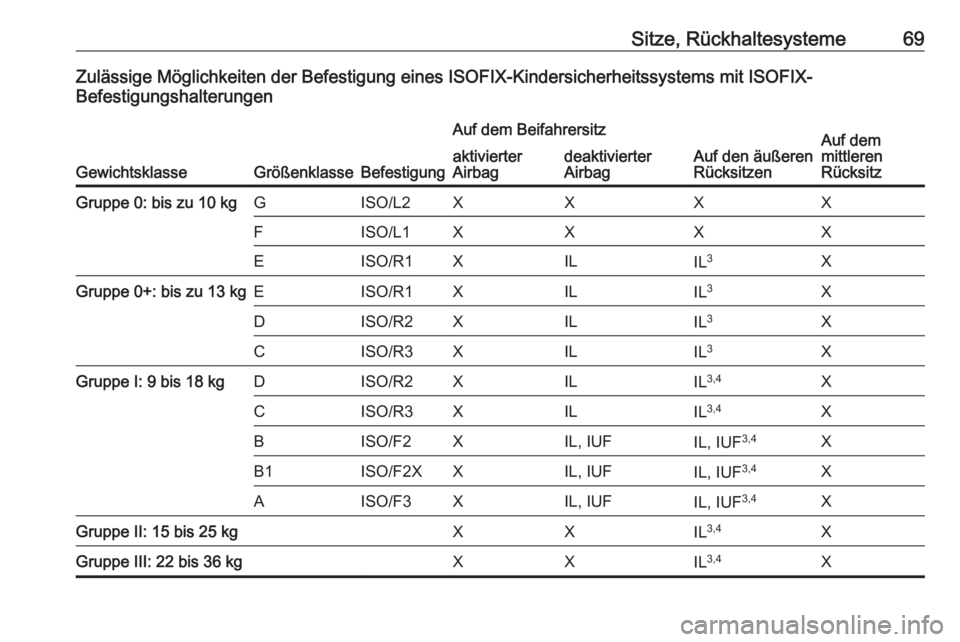

Page 71 of 283
Sitze, Rückhaltesysteme69Zulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems mit ISOFIX-
Befestigungshalterungen
GewichtsklasseGrößenklasseBefestigung
Auf dem Beifahrersitz
Auf den äußeren
RücksitzenAuf dem
mittleren
Rücksitzaktivierter
Airbagdeaktivierter
AirbagGruppe 0: bis zu 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGruppe 0+: bis zu 13 kgEISO/R1XILIL3XDISO/R2XILIL3XCISO/R3XILIL3XGruppe I: 9 bis 18 kgDISO/R2XILIL 3,4XCISO/R3XILIL3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF 3,4XAISO/F3XIL, IUFIL, IUF3,4XGruppe II: 15 bis 25 kgXXIL3,4XGruppe III: 22 bis 36 kgXXIL3,4X

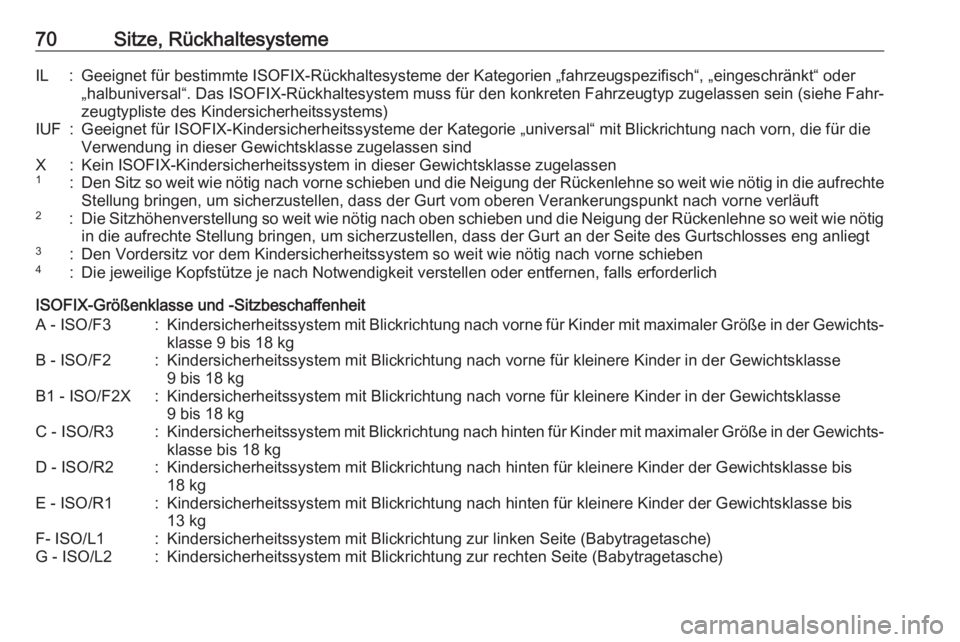

Page 72 of 283
70Sitze, RückhaltesystemeIL:Geeignet für bestimmte ISOFIX-Rückhaltesysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Rückhaltesystem muss für den konkreten Fahrzeugtyp zugelassen sein (siehe Fahr‐ zeugtypliste des Kindersicherheitssystems)IUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen1:Den Sitz so weit wie nötig nach vorne schieben und die Neigung der Rückenlehne so weit wie nötig in die aufrechte
Stellung bringen, um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Die Sitzhöhenverstellung so weit wie nötig nach oben schieben und die Neigung der Rückenlehne so weit wie nötig in die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt an der Seite des Gurtschlosses eng anliegt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kgF- ISO/L1:Kindersicherheitssystem mit Blickrichtung zur linken Seite (Babytragetasche)G - ISO/L2:Kindersicherheitssystem mit Blickrichtung zur rechten Seite (Babytragetasche)

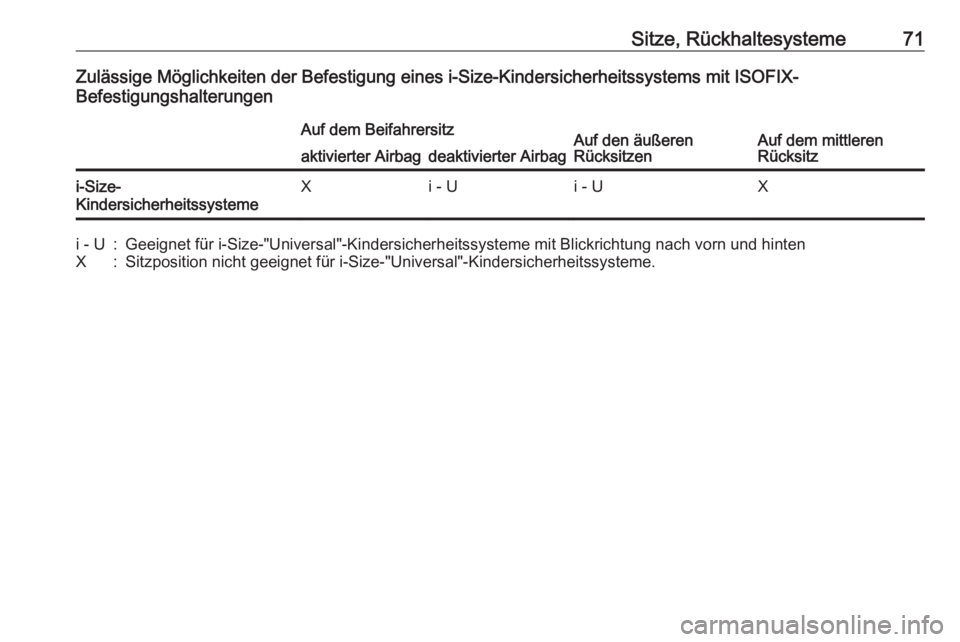

Page 73 of 283
Sitze, Rückhaltesysteme71Zulässige Möglichkeiten der Befestigung eines i-Size-Kindersicherheitssystems mit ISOFIX-
BefestigungshalterungenAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter Airbagi-Size-
KindersicherheitssystemeXi - Ui - UXi - U:Geeignet für i-Size-"Universal"-Kindersicherheitssysteme mit Blickrichtung nach vorn und hintenX:Sitzposition nicht geeignet für i-Size-"Universal"-Kindersicherheitssysteme.

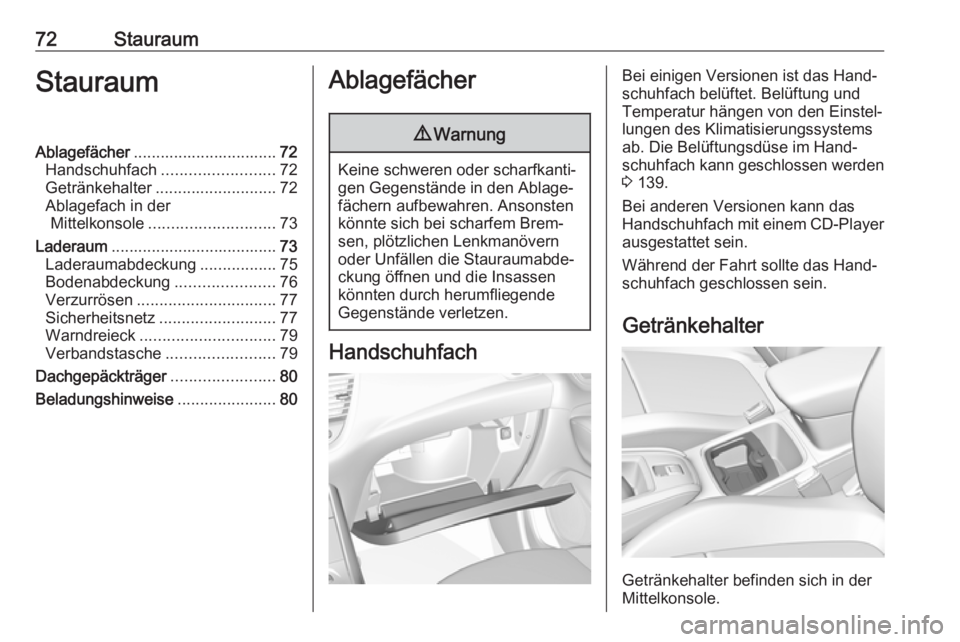

Page 74 of 283
72StauraumStauraumAblagefächer................................ 72
Handschuhfach ......................... 72
Getränkehalter ........................... 72
Ablagefach in der Mittelkonsole ............................ 73
Laderaum ..................................... 73
Laderaumabdeckung .................75
Bodenabdeckung ......................76
Verzurrösen ............................... 77
Sicherheitsnetz .......................... 77
Warndreieck .............................. 79
Verbandstasche ........................79
Dachgepäckträger .......................80
Beladungshinweise ......................80Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzen.
Handschuhfach
Bei einigen Versionen ist das Hand‐
schuhfach belüftet. Belüftung und
Temperatur hängen von den Einstel‐ lungen des Klimatisierungssystemsab. Die Belüftungsdüse im Hand‐
schuhfach kann geschlossen werden
3 139.
Bei anderen Versionen kann das Handschuhfach mit einem CD-Player ausgestattet sein.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

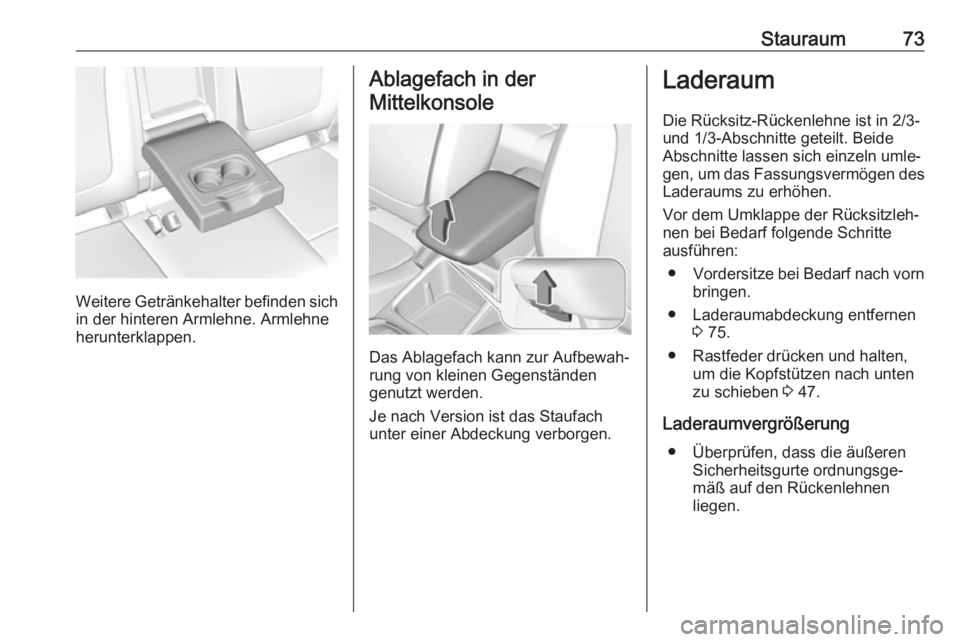

Page 75 of 283
Stauraum73
Weitere Getränkehalter befinden sichin der hinteren Armlehne. Armlehne
herunterklappen.
Ablagefach in der
Mittelkonsole
Das Ablagefach kann zur Aufbewah‐
rung von kleinen Gegenständen
genutzt werden.
Je nach Version ist das Staufach
unter einer Abdeckung verborgen.
Laderaum
Die Rücksitz-Rückenlehne ist in 2/3-
und 1/3-Abschnitte geteilt. Beide
Abschnitte lassen sich einzeln umle‐
gen, um das Fassungsvermögen des Laderaums zu erhöhen.
Vor dem Umklappe der Rücksitzleh‐
nen bei Bedarf folgende Schritte ausführen:
● Vordersitze bei Bedarf nach vorn
bringen.
● Laderaumabdeckung entfernen 3 75.
● Rastfeder drücken und halten, um die Kopfstützen nach unten
zu schieben 3 47.
Laderaumvergrößerung ● Überprüfen, dass die äußeren Sicherheitsgurte ordnungsge‐
mäß auf den Rückenlehnen
liegen.
Page 76 of 283

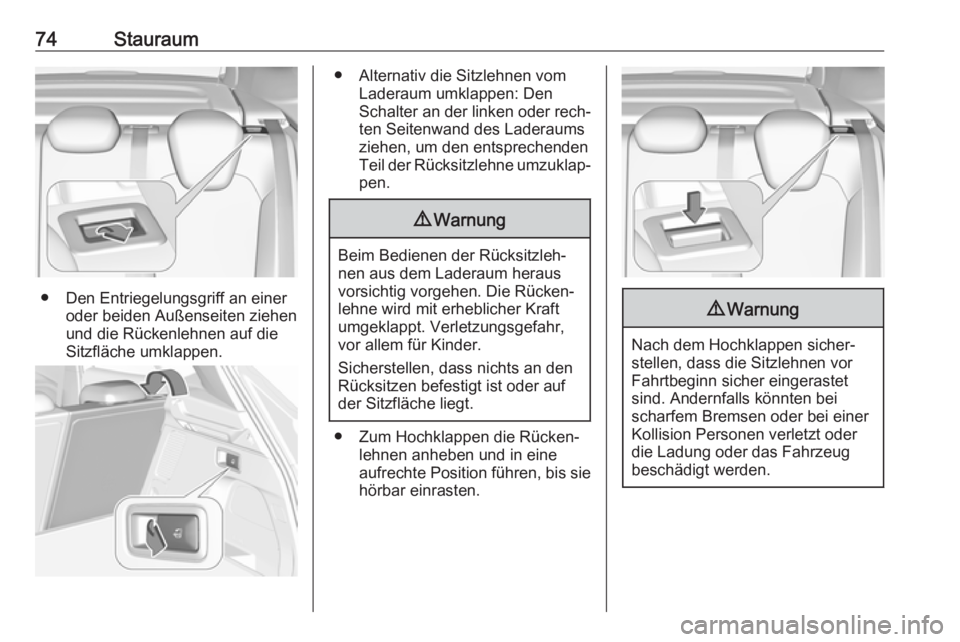

74Stauraum
● Den Entriegelungsgriff an eineroder beiden Außenseiten ziehen
und die Rückenlehnen auf die
Sitzfläche umklappen.
● Alternativ die Sitzlehnen vom Laderaum umklappen: Den
Schalter an der linken oder rech‐
ten Seitenwand des Laderaums
ziehen, um den entsprechenden
Teil der Rücksitzlehne umzuklap‐ pen.9 Warnung
Beim Bedienen der Rücksitzleh‐
nen aus dem Laderaum heraus
vorsichtig vorgehen. Die Rücken‐
lehne wird mit erheblicher Kraft
umgeklappt. Verletzungsgefahr,
vor allem für Kinder.
Sicherstellen, dass nichts an den
Rücksitzen befestigt ist oder auf
der Sitzfläche liegt.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.

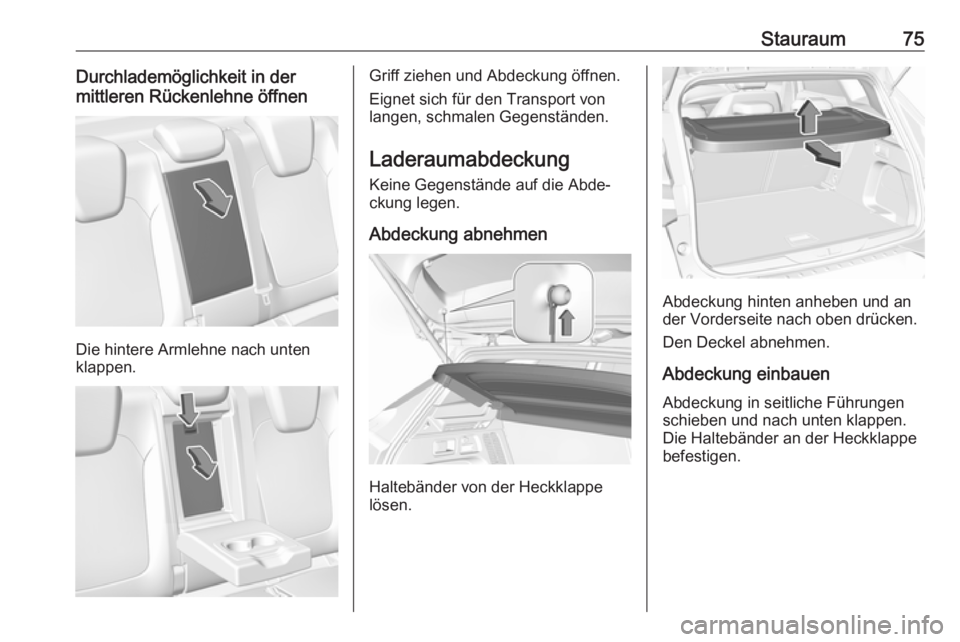

Page 77 of 283
Stauraum75Durchlademöglichkeit in der
mittleren Rückenlehne öffnen
Die hintere Armlehne nach unten
klappen.
Griff ziehen und Abdeckung öffnen.
Eignet sich für den Transport von
langen, schmalen Gegenständen.
Laderaumabdeckung Keine Gegenstände auf die Abde‐ckung legen.
Abdeckung abnehmen
Haltebänder von der Heckklappe
lösen.
Abdeckung hinten anheben und an
der Vorderseite nach oben drücken.
Den Deckel abnehmen.
Abdeckung einbauen
Abdeckung in seitliche Führungen
schieben und nach unten klappen.
Die Haltebänder an der Heckklappe
befestigen.

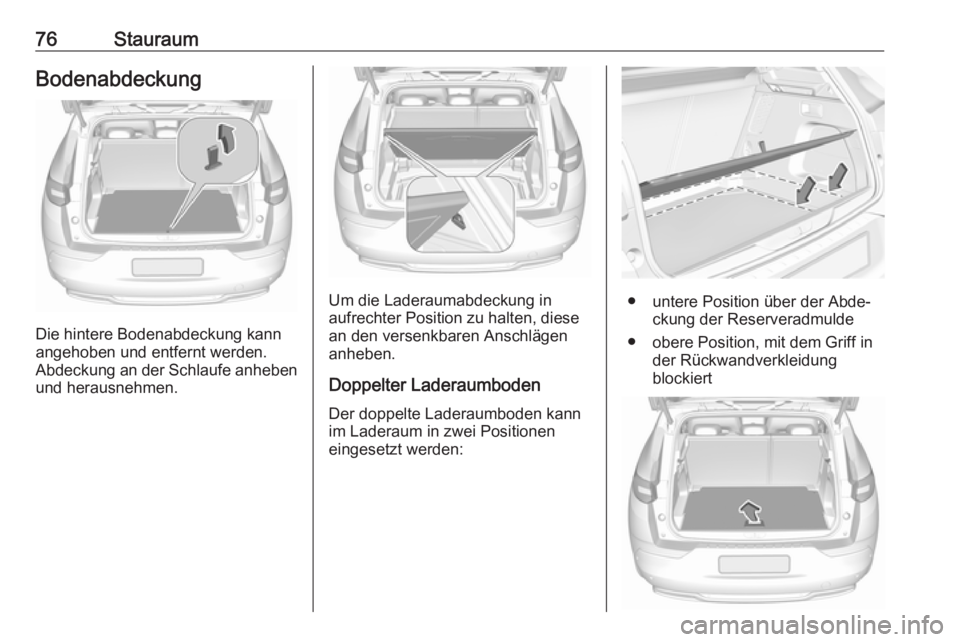

Page 78 of 283
76StauraumBodenabdeckung
Die hintere Bodenabdeckung kann
angehoben und entfernt werden.
Abdeckung an der Schlaufe anheben und herausnehmen.
Um die Laderaumabdeckung in
aufrechter Position zu halten, diese
an den versenkbaren Anschlägen
anheben.
Doppelter Laderaumboden
Der doppelte Laderaumboden kann
im Laderaum in zwei Positionen
eingesetzt werden:● untere Position über der Abde‐ ckung der Reserveradmulde
● obere Position, mit dem Griff in der Rückwandverkleidung
blockiert

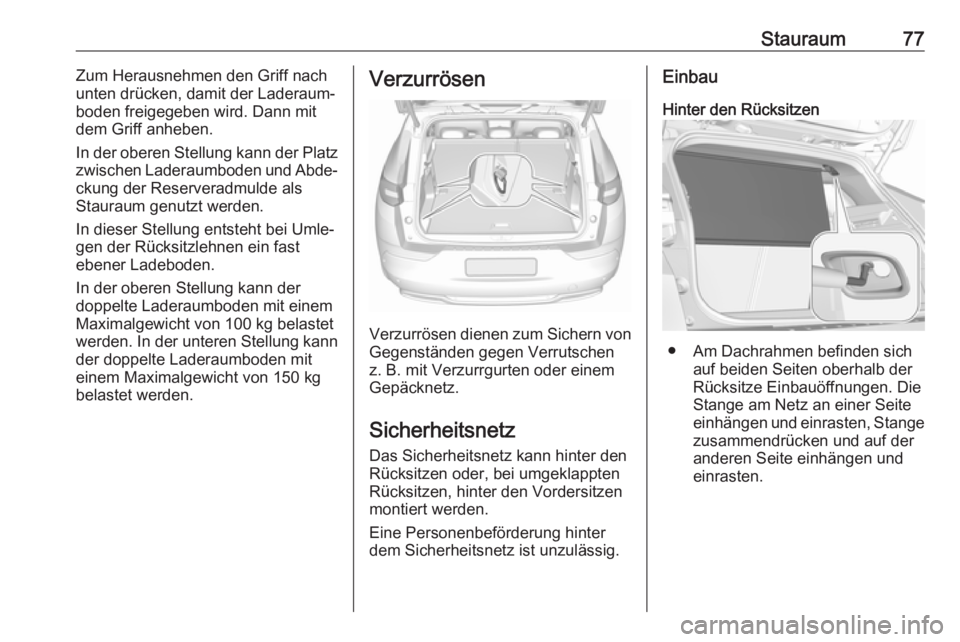

Page 79 of 283
Stauraum77Zum Herausnehmen den Griff nach
unten drücken, damit der Laderaum‐
boden freigegeben wird. Dann mit
dem Griff anheben.
In der oberen Stellung kann der Platz
zwischen Laderaumboden und Abde‐ ckung der Reserveradmulde als
Stauraum genutzt werden.
In dieser Stellung entsteht bei Umle‐
gen der Rücksitzlehnen ein fast
ebener Ladeboden.
In der oberen Stellung kann der
doppelte Laderaumboden mit einem
Maximalgewicht von 100 kg belastet
werden. In der unteren Stellung kann der doppelte Laderaumboden mit
einem Maximalgewicht von 150 kg
belastet werden.Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
Sicherheitsnetz
Das Sicherheitsnetz kann hinter den
Rücksitzen oder, bei umgeklappten
Rücksitzen, hinter den Vordersitzen
montiert werden.
Eine Personenbeförderung hinter dem Sicherheitsnetz ist unzulässig.
Einbau
Hinter den Rücksitzen
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Rücksitze Einbauöffnungen. Die
Stange am Netz an einer Seite
einhängen und einrasten, Stange
zusammendrücken und auf der
anderen Seite einhängen und
einrasten.
Page 80 of 283

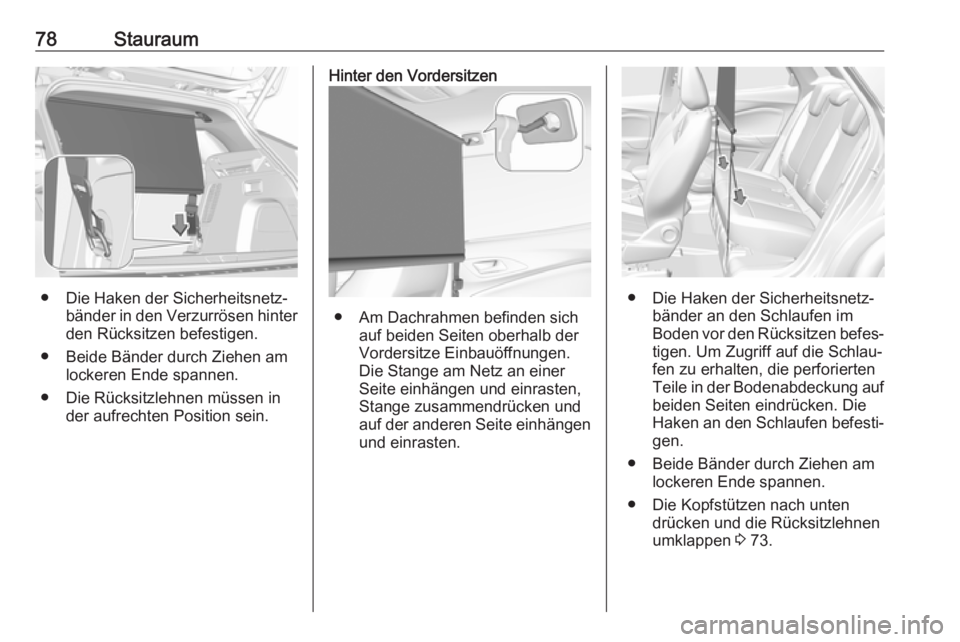

78Stauraum
● Die Haken der Sicherheitsnetz‐bänder in den Verzurrösen hinterden Rücksitzen befestigen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Rücksitzlehnen müssen in der aufrechten Position sein.
Hinter den Vordersitzen
● Am Dachrahmen befinden sichauf beiden Seiten oberhalb der
Vordersitze Einbauöffnungen. Die Stange am Netz an einer
Seite einhängen und einrasten,
Stange zusammendrücken und
auf der anderen Seite einhängen
und einrasten.
● Die Haken der Sicherheitsnetz‐ bänder an den Schlaufen im
Boden vor den Rücksitzen befes‐
tigen. Um Zugriff auf die Schlau‐
fen zu erhalten, die perforierten
Teile in der Bodenabdeckung auf
beiden Seiten eindrücken. Die
Haken an den Schlaufen befesti‐ gen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Kopfstützen nach unten drücken und die Rücksitzlehnen
umklappen 3 73.
