Sedadla, zádržné prvky69IL:vhodné pro určité zádržné systémy ISOFIX následujících kategorií: „specifické-vozidlo“, „omezený“ nebo„polouniverzální“. Zádržný systém ISOFIX musí být pro daný typ vozidla schválen (viz seznam typů vozidel dětského
zádržného systému)IUF:vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii a umístěné po směru jízdyX:v této váhové kategorii není schválen žádný ISOFIX dětský zádržný systém1:podle potřeby posuňte sedadlo dopředu a nastavte sklon opěradla do svislé polohy tak, aby bezpečnostní pássměřoval z horního kotevního úchytu směrem dopředu2:podle potřeby nastavte výšku sedadla a nastavte sklon opěradla do svislé polohy tak, aby byl bezpečnostní pás na
straně spony napnutý3:sedalo před dětským zádržným systémem posuňte podle potřeby dopředu4:podle potřeby seřiďte příslušnou opěrku hlavy nebo ji demontujte
Velikostní kategorie a přípravek sedadla ISOFIX
A - ISO/F3:dětské zádržné systémy umístěné po směru jízdy pro děti ve váhové kategorii 9 až 18 kgB - ISO/F2:dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kgB1 - ISO/F2X:dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kgC - ISO/R3:dětské zádržné systémy obrácené proti směru jízdy pro děti ve váhové kategorii do 18 kgD - ISO/R2:dětské zádržné systémy obrácené proti směru jízdy pro menší děti ve váhové kategorii do 18 kgE - ISO/R1:dětské zádržné systémy obrácené proti směru jízdy pro nejmladší děti ve váhové kategorii do 13 kgF- ISO/L1:dětský zádržný systém umístěný čelem bočně vlevo (přenosný dětský koš)G - ISO/L2:dětský zádržný systém umístěný čelem bočně vpravo (přenosný dětský koš)

70Sedadla, zádržné prvkyPřípustné možnosti pro instalaci dětského zádržného systému i-Size s držáky ISOFIXSedadlo předního spolujezdce
Na vnějších zadních sedadlechNa prostředním zadním sedadle
zapnutý airbagvypnutý airbagdětské zádržné
systémy i-SizeXi - Ui - UXi - U:vhodné pro dětské zádržné systémy i-Size umístěné po nebo proti směru jízdyX:poloha sedadla není vhodná pro „univerzální“ dětské zádržné systémy i-Size.

Úložné prostory71Úložné prostoryÚložné schránky..........................71
Odkládací schránka v palubní desce ........................................ 71
Držáky nápojů ........................... 71
Schránka ve středové konzole ..72
Zavazadlový prostor ....................72
Kryt nákladového prostoru ........74
Kryt zadního úložného prostoru pod podlahou ........................... 75
Poutací oka ............................... 76
Bezpečnostní síť .......................76
Výstražný trojúhelník .................78
Lékárnička ................................. 78
Systém střešních nosičů ..............79
Střešní nosič .............................. 79
Informace o nakládání .................79Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Odkládací schránka
v palubní desce
U některých verzí je odkládací
schránka v palubní desce odvětrána.
Větrání a teplota je závislá na
nastavení klimatizace. Větrací otvor
ve schránce je uzavíratelný 3 136.
U jiných verzí může být v odkládací schránce v palubní desce umístěn
CD přehrávač.
Za jízdy musí být odkládací schránka v palubní desce zavřená.
Držáky nápojů
Držáky nápojů se nacházejí ve
středové konzole.

72Úložné prostory
Další držáky nápojů se nacházejí
v zadní loketní opěrce. Sklopte
loketní opěrku.
Schránka ve středové
konzole
Odkládací schránku lze použít pro
ukládání malých předmětů.
V závislosti na verzi se pod krytem
umístěna úložná schránka.
Zavazadlový prostor
Opěradlo zadního sedadla je
rozděleno na části 2/3 a 1/3. Obě
části lze samostatně sklopit dolů pro
zvětšení zavazadlového prostoru.
Před sklápěním opěradel zadních
sedadel proveďte následující, bude-li
třeba:
● Bude-li třeba, posuňte přední sedadla vpřed.
● Demontujte kryt zavazadlového prostoru 3 74.
● Stiskněte a podržte západku a následně zatlačte opěrku hlavydolů 3 46.
Rozšíření zavazadlového
prostoru
● Zkontrolujte, zda bezpečnostní pásy vnějších sedadel správně
leží na opěradlech.

Úložné prostory73
● Zatáhněte za uvolňovací páčkuna jedné nebo obou vnějších
stranách a sklopte opěradla na
sedák.
● Alternativně sklopte opěradla sedadel ze zavazadlového
prostoru: zatáhněte za spínač na levé nebo na pravé boční stěně
zavazadlového prostoru, čímž
sklopíte odpovídající část
opěradla zadních sedadel.9 Varování
Postupujte opatrně, když ovládáte
zadní opěradla ze zavazadlového
prostoru. Opěradlo je sklápěno
značnou silou. Hrozí nebezpečí
zranění, zejména dětem.
K zadním sedadlům nesmí být nic připevněno a na sedáku sedadla
se nesmí nic nacházet.
● Vrácení nazpět, zvedejte opěradla až do vzpřímené polohydokud se slyšitelně nezajistí.
9 Varování
Než se rozjedete, při vyklopení
nahoru zkontrolujte, zda jsou
opěradla spolehlivě zajištěna.
V opačném případě může při
prudkém brzdění nebo kolizi dojít
k poranění osob nebo poškození
nákladu či vozidla.

74Úložné prostoryOtevření průchozího otvoru
v prostředním opěradle
Sklopte zadní loketní opěrku.
Zatáhněte za rukojeť a otevřete kryt.
Vhodné pro nakládání dlouhých,
úzkých předmětů.
Kryt nákladového prostoru
Na kryt nepokládejte žádné
předměty.
Demontáž krytu
Vyhákněte přídržné popruhy ze dveří zavazadlového prostoru.
Nadzvedněte kryt vzadu a zatlačte jej
vpředu nahoru.
Sejměte kryt.
Nasazení krytu
Nasaďte kryt do bočních vodítek
a sklopte jej dolů. Připevněte přídržné popruhy ke dveřím zavazadlovéhoprostoru.

Úložné prostory75Kryt zadního úložného
prostoru pod podlahou
Kryt zadní podlahy lze zvednout
a vyjmout. Zdvihněte kryt za poutko a vyjměte jej.
Abyste kryt zavazadlového prostoru
přidrželi ve vzpřímené poloze,
zvedněte jej až za zasouvací zarážky.
Dvojitá podlaha zavazadlového
prostoru
Dvojitou podlahu lze do
zavazadlového prostoru vložit dvěma
způsoby:● spodní poloha nad krytem rezervního kola
● horní poloha zajištěná madlem do zadního panelu obložení

76Úložné prostoryPři vyjímání stisknutím madla
odjistěte podlahu zavazadlového a zdvihněte ji za madlo nahoru.
Pokud je podlaha v horní poloze, lze
prostor mezi podlahou
zavazadlového prostoru a krytem
rezervního kola využít jako úložný
prostor.
Pokud jsou v této poloze sklopena
opěradla zadních sedadel dopředu,
vytvoří se téměř rovná ložná plocha.
V horní poloze je nosnost dvojité
podlahy zavazadlového prostoru
maximálně 100 kg . Ve spodní poloze
je nosnost dvojité podlahy
zavazadlového prostoru maximálně
150 kg.Poutací oka
Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Bezpečnostní síť
Bezpečnostní síť lze namontovat za
zadní sedadla nebo, jestliže jsou
opěradla zadních sedadel sklopena,
za přední sedadla.
Za bezpečnostní sítí nesmíte
převážet žádné osoby.

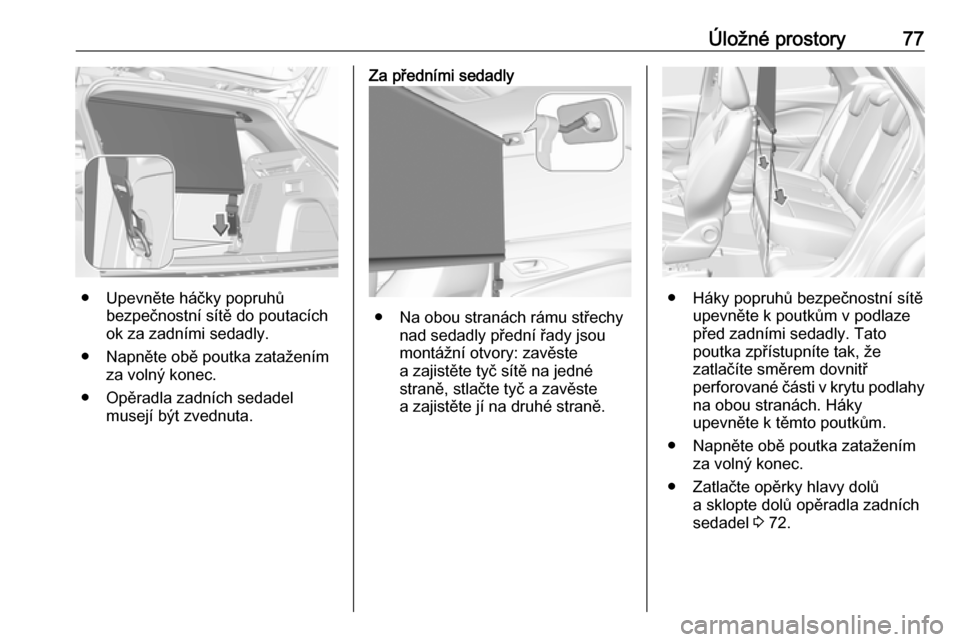

Montáž
Za zadními sedadly
● Na obou stranách v rámu střechy
nad zadními sedadly jsou otvory
pro upevnění: tyč sítě zavěste
a zajistěte na jedné straně
a stlačte ji a zavěste ji a zajistěte
na druhé straně.

Úložné prostory77
● Upevněte háčky popruhůbezpečnostní sítě do poutacích
ok za zadními sedadly.
● Napněte obě poutka zatažením za volný konec.
● Opěradla zadních sedadel musejí být zvednuta.
Za předními sedadly
● Na obou stranách rámu střechynad sedadly přední řady jsou
montážní otvory: zavěste
a zajistěte tyč sítě na jedné
straně, stlačte tyč a zavěste
a zajistěte jí na druhé straně.
● Háky popruhů bezpečnostní sítě upevněte k poutkům v podlaze
před zadními sedadly. Tato
poutka zpřístupníte tak, že
zatlačíte směrem dovnitř
perforované části v krytu podlahy
na obou stranách. Háky
upevněte k těmto poutkům.
● Napněte obě poutka zatažením za volný konec.
● Zatlačte opěrky hlavy dolů a sklopte dolů opěradla zadních
sedadel 3 72.

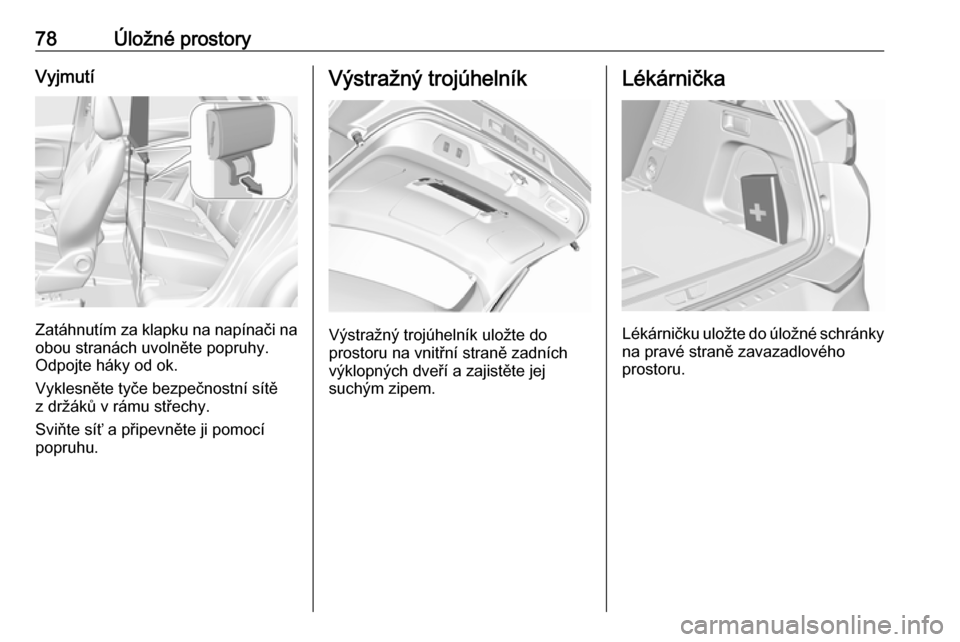

78Úložné prostoryVyjmutí
Zatáhnutím za klapku na napínači na
obou stranách uvolněte popruhy.
Odpojte háky od ok.
Vyklesněte tyče bezpečnostní sítě
z držáků v rámu střechy.
Sviňte síť a připevněte ji pomocí
popruhu.
Výstražný trojúhelník
Výstražný trojúhelník uložte do
prostoru na vnitřní straně zadních
výklopných dveří a zajistěte jej
suchým zipem.
Lékárnička
Lékárničku uložte do úložné schránky
na pravé straně zavazadlového
prostoru.
